南京电视台演播中心工地坍塌事故
案例解析-南京电视台演播中心坍塌事故
南京电视台演播中心坍塌事故南京电视台演播中心坍塌事故工程事故名称：南京电视台演播中心坍塌事故发生地点：南京发生时间：2000年10月25日上午工程事故名称：南京电视台演播中心坍塌事故发生地点：南京发生时间：2000年10月25日上午10时10分事故简述：2000年10月25日上午10时10分，某三建(集团)有限公司(以下简称某三建)承建的某电视台演播中心裙楼工地发生一起重大职工因工伤亡事故。
大演播厅舞台在浇筑顶部混凝土施工中，因模板支撑系统失稳，大演播厅舞台屋盖坍塌，造成正在现场施工的民工和电视台工作人员6人死亡，35人受伤(其中重伤11人)，直接经济损失70．7815万元。
事故发生的经过：某电视台演播中心工程地下二层、地面十八层，建筑面积34000平方米，采用现浇框架剪力墙结构体系。
工程开工日期为2000年4月1日，计划竣工日期为2001年7月31日。
工地总人数约250人，民工主要来自南通、安微、某等地。
演播中心工程大演播厅总高38米(其中地下8．70米，地上29．30米)。
7月份开始搭设模板支撑系统支架，支架钢管、扣件等总吨位约290吨，钢管和扣件分别由甲方、市建工局材料供应处、铁心桥银泽物资公司提供或租用。
原计划9月底前完成屋面混凝土浇筑，预计10月25日下午4时完成混凝土浇筑。
在大演播厅舞台支撑系统支架搭设前，项目部按搭设顶部模板支撑系统的施工方法，完成了三个演播厅、门厅和观众厅的施工(都没有施工方案)。
2000年1月，某三建上海分公司由项目工程师茅某某编制了“上部结构施工组织设计”，并于1月30日经项目副经理成某某和分公司副主任工程师赵某某批准实施。
7月22日开始搭设大演播厅舞台顶部模板支撑系统，由于工程需要和材料供应等方面的问题，支架搭设施工时断时续。
搭设时没有施工方案，没有图纸，没有进行技术交底。
由项目部副经理成某某决定支架三维尺寸按常规(即前五个厅的支架尺寸)进行搭设，由项目部施工员丁某某在现场指挥搭设。
建筑施工常见案例事故分析
违规、不当决策和项目经理工作隐患的主要常见表现
方面
主要常见表现
违规行为
1）违反现行法规、标准和规章； 1）违规承包，层层转包，以包代管； 3）没有施工方案或不经论证、审批； 4）违章开（施）工，指挥和作业；
5）不提供或不使用安全护品； 6）未按安全要求进行交底、培训和教育 ； 7）不进行或放松检查验收工作； 8）无安全应急预案
有41位伤者被送往医院抢 救，其中6人死亡。
钢管扣件排架支模，梁底支模高度约为36m（地下室两层）。
事故现场300多吨倒塌的钢管堆积如山。
无扫地杆
原因分析： 1、 查看残存钢管支架的底部均无扫地杆，架子底部步高约
1.8m，在地坑处步高达2.6m，且无扫地杆。
对接扣件在同一位置
2、查看残存钢管支架的立杆连续4根钢管接头在同一高度。 3、架子底部与周边支架的水平连系杆很少，立杆的横向
不当的决策 和安排
1）降低安全要求投标和承包； 2）使用不具资质的队伍和人员； 3）降低方案措施的安全保证要求； 4）削减安全工作投入；
5）决定使用不合格材料、机具和护品； 6）不顾安全，强令赶工、抢工和交叉施 工； 7）随意改变施工方案和安排； 8）对异常情况和突发事态做出错误处置
其他以经理 为载体的安 全工作稳患
垮塌现场正在抢救工人
事故现场正在搜救受伤工人
西安凯玄大厦附着式脚手架倒塌造成10 人死亡：
9月10日上午8时30分许，位于西安市玄武路与未央路十字 东北侧的凯玄大厦在建30层高楼，正在该楼东侧外墙作业的附着 式脚手架突然20－23层坠落，致使正在做外墙装饰的12名工人工 人被压，当场造成7人死亡，5人受伤，均为颅脑重型损伤，胸、 腹部多处骨折；在救治过程中有3名伤员因伤势过重，抢救无效死 亡，这次事故共造成10人死亡、2人受伤，整个坍塌过程不到5秒。
案例
• 3、工苑监理公司驻工地总监理工程师无 监理资质，工程监理组没同意施工，没 有监督对模板支撑系统的验收，就签发了 浇捣令，工作严重失职，导致工人在存在 重大事故隐患的模板支撑系统上进行混凝 土浇筑施工，是造成这起事故的重要原因。 4、在上部浇筑屋盖混凝土情况下，民工 在模板支撑下部进行支架加固是造成事故 伤亡人员扩大的原因之一。
• １月１６日，重庆市綦江县县委书记张 开科因在綦江虹桥垮塌特大恶性事件中 负有领导责任，被重庆市委免去县委书 记职务，并进一步接受审查。 ３月２６日、２７日，重庆第一中 级人民法院开庭审理綦江虹桥垮塌事故 案第一案，林世元等５名被告被控涉嫌 职务犯罪。 ４月１日，中共重庆綦江县委原书 记张开科被重庆市人民检察院以涉嫌玩 忽职守罪立案侦查。
• 南门大桥是由政府投资几千万元兴建于 1990年11月建成通车，是连接宜宾主城 区与南岸区的唯一座公路桥梁，也是川 南出入云南的交通要道，每天有几万辆 机动车通过此桥。为宜宾经济发展起着 举足轻重的作用。
• 四川省一些桥梁专家和工程设计人员在桥梁的 断裂处进行了现场勘查，发现坍塌断裂之处露 出一层薄薄的钢筋网，悬吊的承重钢管中露出 了锈迹斑斑的钢缆。据宜宾市曾参加过泸州大 桥、岷江大桥、马鸣溪大桥施工的吴工程师讲， 这种动态式的悬吊式设计很可能有问题。从南 门大桥断裂的状况看，两边的断裂处都是在主 桥与引桥的结合点，恰恰也是吊桥动态与静态 的结合点。因受力不均，一边垮塌后，使桥面 的支撑力发生波浪形摆动，造成另一边也垮塌。 吴工程师还说，从现场看桥的伸缩缝过大，部 分施工材料不合格也是造成桥面断裂的原因之 一。
• 10时10分，当浇筑混凝土由北向南单向推进， 浇至主次梁交又点区域时，该区域的1平方米 理论钢管支撑杆数为6根，由于缺少水平连系 杆，实际为3根立杆受力，又由于梁底模下木 枋呈纵向布置在支架水平钢管上，使梁下中间 立杆的受荷过大，个别立杆受荷最大达4吨多， 综合立杆底部无扫地杆、步高大的达2．6米， 立杆存在初弯曲等因素，以及输送混凝土管有 冲击和振动等影响，使节点区域的中间单 立杆首先失稳并随之带动相邻立杆失稳，出现 大厅内模板支架系统整体倒塌。屋顶模板上正 在浇筑混凝土的工人纷纷随塌落的支架和模板 坠落，部分工人被塌落的支架、楼板和混凝土 浆掩埋
模板支撑架体安全管理
3、模架专项工程多数由木工搭设实施，很少由架子工来搭设， 操作人员没有特殊工种作业资格，也没有经过有关的技术技能 方面的培训。
顶板 木质模板 50×100mm方木次龙骨 100×100mm方木主龙骨
影响模架稳 定导致事 故 发生的方案 实施过程控 制方面的因
素
影响模架稳 定导致事故 发生的模板 支架材料质 量问题因素
预防模板支 架整体坍塌
的对策
影响模架稳定导致事 故发生的 企业安全管理和方案编制方面的因素
1、施工现场技术人员过于年轻化，有的仅工作两三年由于 企业规模扩展需要就得担当起项目总工的职责，没有较强的 应对危险性较大的分部分项工程的经验和措施，所以编制的 施工专项方案难免会存有一定的安全隐患。
预防模板支架整体坍塌的对策
自2000年10月发生南京电视台新演播大厅顶盖模板支架整体 坍塌的重大事故以来，虽生产安全和建设主管部门一再三令五 申，要求必须高度重视高大厅堂模板支架安全，认真编好安全 专项施工方案，加强技术和安全管理，以杜绝类似事故再次发 生，但仍然未能引起某些施工单位的认真对待和严格确保安全 生产，使近年来此类事故不断发生。这样的事故，不仅伤亡惨 重、损失巨大、影响恶劣，有的企业将被降级，从而直接影响 到企业的发展和壮大。
2、套用或抄袭其他工程的转型方案，不做任何针对性的 分析和修改就沿用的自己的工程上。
3、不认真执行国家有关危险性较大的分部分项工程安全管 理办法和建设工程高大模板支撑体系施工安全监督管理导则， 应该做专家论证的不做，或者反正要做专家论证上级有关部 门不做认真的审批和审核，知识安全隐患得不到有效的根除。
高支模事故
高支模坍塌事故的教训-------- 几起典型高支模整体坍塌事故1．南京“10．25"事故2000年10月25日上午9：30左右，南京市电视台新演播大厅在屋盖混凝土浇筑中发生了高支模的整体坍塌重大事故(简称南京“10．25”事故)，造成6人死亡，11人重伤，24人轻伤，见图1。
该屋盖的平面尺寸为24m × 26．8m，双向预应力梁井式楼盖。
Y向预应力大梁有两根，截面尺寸为500mm×1 600～1 850mm；X向有大梁5根，截面尺寸为400mm×1 600mm。
屋盖板厚130mm。
屋盖顶面标高29．30～29．575m，大梁梁底的支模高度约为36m(地下室两层，高度为－8.7m)。
发生该事故的技术原因有以下几点： (1)对超高支模的重要性和严重性认识不足是事故产生的深层次原因。
大演播厅的屋盖支模高度达36m，双向井式楼盖的跨度达25m左右，其大梁高度为1 800mm左右，这些重要的高支模技术参数，有一定工程经验的项目施工人员和监理人员都会引起足够的重视。
但该工程的项目部人员警觉明显不够，监理人员的警觉也不够。
图1 南京“10．25"高支模坍塌(2)对扣件式钢管排架支撑承载力的决定因素认识不足，是事故产生的主要技术原因。
该工程的楼盖施工有简单的模板支架方案，一般板下立杆间距为800mm× 800mm，步高为1 800mm；大梁下立杆间距增为@400mm，步高为900mm。
但实际搭设时有变动，立杆的基本尺寸临时改为1 000mm×l 000mm，步高统一为1 800mm，地下室地坑处局部步高达2．6m。
大梁下虽增设间距为@500mm的立杆，但凡增设的立杆均缺与之垂直交叉的水平杆连系，支架的承载力没有得到根本的提高，见图2。
(3)搭设的支架构造不合理是事故产生的又一主要原因。
事故现场残存的支架，无扫地杆，相邻的连续5根立杆的钢管接头对接在同一高度，未见设置剪刀撑，大梁底模下也未设置必要的均匀分配荷载的横向水平木枋等。

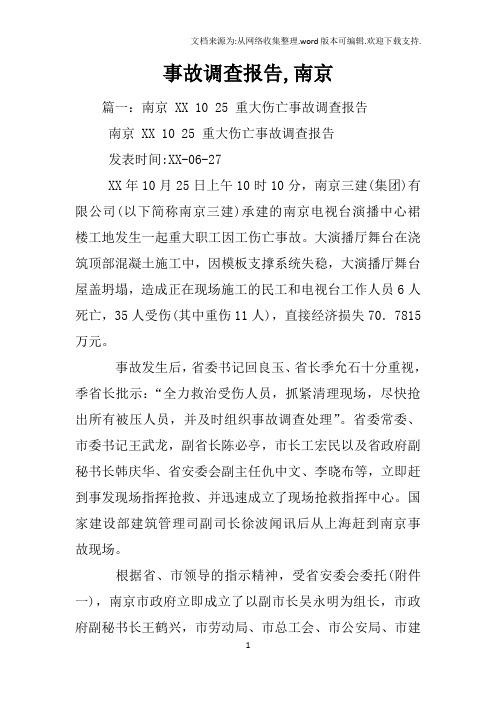

事故调查报告,南京
事故调查报告,南京篇一：南京 XX 10 25 重大伤亡事故调查报告南京 XX 10 25 重大伤亡事故调查报告发表时间:XX-06-27XX年10月25日上午10时10分，南京三建(集团)有限公司(以下简称南京三建)承建的南京电视台演播中心裙楼工地发生一起重大职工因工伤亡事故。
大演播厅舞台在浇筑顶部混凝土施工中，因模板支撑系统失稳，大演播厅舞台屋盖坍塌，造成正在现场施工的民工和电视台工作人员6人死亡，35人受伤(其中重伤11人)，直接经济损失70．7815万元。
事故发生后，省委书记回良玉、省长季允石十分重视，季省长批示：“全力救治受伤人员，抓紧清理现场，尽快抢出所有被压人员，并及时组织事故调查处理”。
省委常委、市委书记王武龙，副省长陈必亭，市长工宏民以及省政府副秘书长韩庆华、省安委会副主任仇中文、李晓布等，立即赶到事发现场指挥抢救、并迅速成立了现场抢救指挥中心。
国家建设部建筑管理司副司长徐波闻讯后从上海赶到南京事故现场。
根据省、市领导的指示精神，受省安委会委托(附件一)，南京市政府立即成立了以副市长吴永明为组长，市政府副秘书长王鹤兴，市劳动局、市总工会、市公安局、市建委、市建工局主要领导为副组长，由市政府各职能部门人员参加的南京市“10·25”重大事故调查组(附件二)；成立了市建委副主任徐学军为组长，由东南大学和省建筑科学研究院等有关大专院校、科研机构专家组成的事故技术鉴定组(附件三)；南京市质量技术监督局负责对支架钢管及扣件的质量状况进行调查和检测分析(附件四)；公安机关迅速成立了专案组，对“10·25”工程重大安全事故立案侦查。
一、事故经过：南京电视台演播中心工程位于南京市白下区龙蟋中路，由南京电视台投资兴建，东南大学建筑设计院设计，南京工苑建设监理公司对工程进行监理(总监理工程师韩长福、副总监理工程师卞长杨)(附件五)。
该工程在南京市招标办公室进行公开招投标，南京三建于XX年1月13日中标，于XX年3月31日与南京电视台签订了施工合同(附件六)，并由南京三建上海分公司组建了项目经理部，由上海分公司经理史桃定任项目经理，成海军任项目副经理。
施工坍塌事故典型事故案例分析
施工坍塌事故典型事故案例分析6.1.1广东省塔吊斜吊、弯折倒塌事故6.1.1.1事故经过1988年1月13日上午，由中国建筑某工程局某公司机械加工队承接的广东大亚湾核电站十号塔吊的安装工程，其前后臂和配重块以及主要部件已基本安装完毕。
塔吊回转以上部分未与塔身连接，靠爬身套架支撑，塔吊处于顶升准备状态。
为安装平台围栏接板，武某某违反塔吊严禁斜吊的规定，叫起重工王某某指挥用配合安装的九号塔吊牵引十号塔吊前臂转动，致使十号塔吊套架处弯折，向南倒塌。
拴在前臂上的九号塔吊钢丝绳被拉断。
站在前臂端的起重工王某某随前臂倒塌被砸死，平台上的电气技术员索某某被摔死，塔基南面的起重工杜某某被配重块压死，路过现场的职工方某某被砸断腿，正在塔上安装的工人胡某某等四人随塔吊倒下受轻伤，九号塔吊司机田某某因钢丝绳被拉断而受伤。
事故造成3人死亡，1人重伤，4人轻伤，直接经济损失76万余元。
6.1.1.2事故原因分析（1）安装塔吊上部时，旋转台只安放在塔身标准节上端，没有把上下两端的销钉孔用销钉锁住固定，塔吊处于极不稳定状态，为事故埋下了隐患。
（2）塔吊前臂长29m，只伸出17.9m，臂重9.8t；塔吊后臂长7.5m，管重6t，加上配重22.5t，共28.5t。
前后臂不平衡，产生了后倾力。
（3）塔吊处于准备顶升状态，上下部分没有用销钉连接紧，在这种情况下，塔吊只能承受压力，不能承受拉力，用9号塔吊（在上）拉10号塔吊前臂（在下），必然产生3个力：向上的拉力使之增加后倾；作用于塔身的推力；施转力使后臂往外套架危险的开口处扭转。
在这三个力的作用下，塔吊迅速向南弯折倒塌。
这是由于安装的程序不对，改变了塔吊的受力状态而发生倒塌。
6.1.2河南省安阳特大塌架事故6.1.2.1事故经过2004年5月12日上午9时20分，河南安阳某电子玻璃有限责任公司在刚刚竣工的68m高烟囱施工工程中准备拆除烟囱四周脚手架时，上料架突然倾翻，30名正在施工的民工全部翻下坠落，造成21人死亡，9人受伤。
南京10.25重大伤亡事故案例分析
工程案例分析专业：建筑与土木工程学号：姓名：南京“10。
25”重大伤亡事故工程概况2000年10月25日上午10时10分，南京三建(集团)有限公司(以下简称南京三建)承建的南京电视台演播中心裙楼工地发生一起重大职工因工伤亡事故。
大楼演播厅舞台在浇筑顶部混凝土施工中，因模板支撑系统失稳，演播厅舞台屋盖坍塌，造成正在现场施工的工人和电视台工作人员6人死亡，35人受伤(其中重伤11人)，直接经济损失70．7815万元。
设计单位：东南大学建筑设计院该院有建筑行业建筑工程设计甲级，公路行业（公路）甲级，市政行业（道路、桥梁、风景园林）甲级，文物保护规划与设计甲级，智能建筑（系统工程设计）甲级，电力行业（火力发电、新能源发电）乙级，市政行业（热力、环境卫生）乙级等工程设计资质。
承建单位：南京三建有限公司施工总承包：房屋建筑工程施工总承包[一级]专业承包：地基与基础工程专业承包[二级]施工总承包：市政公用工程施工总承包[二级]监理单位：南京工苑建设监理咨询有限责任公司南京工苑建设监理咨询有限责任公司（原南京工苑建设监理公司）创建于1988年，原属总参工程兵工程学院的军队企业，1998年执行国家政策由军队转为中国土木工程学会直属企业，2000年12月公司改制为南京工苑建设监理咨询有限责任公司。
公司为国家建设部公布的首批甲级建设监理单位具有房屋建筑工程甲级、市政公用工程甲级、民用机场工程甲级监理资质；交通部批准的公路工程甲级监理单位，同时具有工程咨询资质及工程招标代理资质。
一、事故发生经过：南京电视台演播中心工程位于南京市白下区龙蟋中路，由南京电视台投资兴建，东南大学建筑设计院设计，南京工苑建设监理公司对工程进行监理(总监理工程师韩长福、副总监理工程师卞长杨)。
该工程在南京市招标办公室进行公开招投标，南京三建于2000年1月13日中标，于2000年3月31日与南京电视台签订了施工合同，并由南京三建上海分公司组建了项目经理部，由上海分公司经理史桃定任项目经理，成海军任项目副经理。
高大模板支架持续发生坍塌事故
高大模板支架持续发生坍塌事故给租赁行业敲响警钟原北京建筑工程院王绍民扣件式钢管脚手架，主要是由①48X3.5脚手架钢管和与之配套的扣件组合而成，具有施工方便、适用性广等特点，在我国建设施工中占有绝对的主流地位。
在现浇混凝土结构高大模板支架施工中也被广泛使用。
所谓“高大模板支架”，按建设部（2004） 213号文中规定：水平混凝土构件支撑系统高度超过8m,或跨度超过18m，施工总荷载大于10KN/m2，或集中荷载大于15KN/m的模板支撑系统，称之为高大模板工程。
目前和今后一段时间内，扣件式钢管模板支架仍将是建筑业混凝土结构施工的主流支架形式。
近几年来，国内所发生的高大模板支架工程施工安全事故也都出在这种模板支架上°1.高大模板支架坍塌事故案例现将我国自2000年10月25日至2007年9月6日近7年期间高大模板支架持续发生坍塌事故的案例，简介如下：案例1 ： 2000年10月25日，南京电视台演播中心施工过程中，因模板支撑系统失稳，大演播厅舞台屋盖坍塌，（大演播厅总高38m、面积624m2），造成6人死亡，门人重伤，24人轻伤。
案例2 : 2002年7月25日，某大学新校区歌剧院施工中，在浇筑屋面结构（净跨18m，净高21.8m）混凝土时，发生坍塌事故，24人被压，造成4人死亡，20 人受伤。
案例3 : 2003年2月18日，浙江省杭州市UT斯达康杭州研发生产中心工程施工中，在浇筑门厅（结构高度为28.1m,净跨24m）混凝土时，发生模板支架坍塌，造成13人死亡，17人受伤的重大伤亡事故。
案例4 : 2003年3月12日，在施工整染车间混凝土浇筑时，发生模板支架坍塌事故，造成2人死亡，7人受伤的重大安全事故。
案例5 : 2004年1月15日，南京赛虹桥立交桥，当施工人员在立交桥东延中华门段高架桥浇注水泥桥面时，近百米的桥面突然发生支模架整体坍塌，造成正在施工的数十名工人受伤。
案例6 : 2004年2月26日，河南省某工地在浇筑跨度15m、宽8m、高15m的办公楼大门檐顶混凝土时，模板支架系统发生坍塌，造成5人死亡，9人受伤。
监理因安全事故被处罚的案例
监理因安全事故被处罚的案例1.南京电视台演播中心施工坍塌案2000年10月25日上午10时许，成海军、丁粉扣在无具体施工方案的情况下，即安排工人搭设大演播厅舞台屋盖模板支架，韩长福身为监理工程师不仅未审查施工方案，而且在施工中，没有监督验收就签字同意进行屋盖模板整体浇筑混凝土。
由于模板承重严重不足，导致支架失衡，脚手架发生整体坍塌，造成6人死亡，1人重伤，33人轻伤，直接经济损失70余万元，成为建国以来该市最大的建筑工程伤亡事故。
韩长福有期徒刑5年。
2.广州港水运工程监理公司监理人员何远海（监理工程师证书编号：JSJ0702817），在梅江、汀江航道整治工程担任总监期，违反有关规定，未履行监理职责，工程项目监理失控，筑坝工程发生质量事故。
监理工作中存在对未施工和未经检验合格的工程量进行计量支付，编造工程检验资料，将不合格的工程按合格签字验收，现场存在的质量问题长期得不到有效整改等严重违规、失职行为。
交通运输部根据《关于发布公路、水运工程监理工程师资质管理办法的通知》（交基发[1996]29号、《关于印发公路水运工程监理信用评价办法的通知》（交质监发[2009]5号）等规定，对何远海停止监理工程师执业5年的决定，并记录不良信用行为一次。
希望各监理企业及监理从业人员要引以为戒，在监理工作中认真履行自己的职责。
3.北京市西单北大街西西工地坍塌事故造成现场8人死亡、21人受伤。
记者今天从北京市第一中级人民法院获悉，对该重大责任事故的发生负有责任的5人被终审判刑。
其中，施工方中国第二十二冶金建设公司“西西4号”工程项目土建总工程师李乐俊被判有期徒刑4年，项目部总工程师杨国俊、项目经理胡钢成分别被判3年6个月；监理方北京希地环球建设工程顾问有限公司派驻工地的监理总监吕大卫和监理员吴亚君分别被判有期徒刑3年缓刑3年。
据悉，此事故为北京近年最为严重的建筑安全重大事故之一，监理人员在安全责任事故中被判承担刑事责任在北京尚属首次。
