杂散电流测定
关于地面杂散电流检查标准的文章
关于地面杂散电流检查标准的文章地面杂散电流检查标准地面杂散电流是指在电力系统中，由于设备的绝缘损坏或者其他原因导致的电流泄漏到地面的现象。
这种电流泄漏不仅会对设备本身造成损害，还可能对人身安全构成威胁。
因此，对地面杂散电流进行检查和监测是非常重要的。
为了确保电力系统的安全运行，各国都制定了相应的地面杂散电流检查标准。
这些标准主要包括以下几个方面：1. 检测方法：地面杂散电流可以通过使用专门的检测仪器进行测量和监测。
常用的方法包括使用接地电阻测试仪、接地回路阻抗测试仪等。
这些仪器可以帮助工程师快速准确地检测出地面杂散电流的存在和大小。
2. 检测频率：根据不同国家和地区的标准要求，对于不同类型和规模的设备，检测频率也有所不同。
一般来说，大型发电厂、变电站等重要设备需要每年进行一次全面检查，而一般工业企业则可以根据实际情况进行定期检查。
3. 检测限值：地面杂散电流的限值是指在正常运行条件下，设备允许的最大电流泄漏值。
这个限值一般由国家或地区的标准机构制定，并根据设备的类型和用途进行分类。
一般来说，对于重要设备，限值要求较低，以确保其安全运行。
4. 检测记录和报告：对于每次地面杂散电流检查，都应该有相应的记录和报告。
这些记录和报告应包括检测日期、地点、检测仪器型号、检测结果等信息。
这些记录和报告可以作为后续维护和管理的依据，也可以用于评估设备的安全性能。
总之，地面杂散电流检查是确保电力系统安全运行的重要环节。
各国制定了相应的标准来规范地面杂散电流的检查方法、频率、限值等方面。
通过严格按照这些标准进行检查，可以及时发现并解决潜在的安全隐患，保障设备和人员的安全。
地面杂散电流检查标准
地面杂散电流检查标准
地面杂散电流是指在电气设备和系统的接地系统中，因为电气设备的运行或者外界因素的影响而存在的不可避免的电流。
为了保证安全，需要对地面杂散电流进行检查。
地面杂散电流的检查标准一般为以下几项：
1. 地面杂散电流的限值：根据不同的设备和系统的要求，设定了地面杂散电流的限值。
通常情况下，地面杂散电流的限制值应小于可接受的电击风险水平。
2. 检查频率：根据设备和系统的特点，制定了地面杂散电流的检查频率。
通常情况下，地面杂散电流的检查应在设备投入运行前、设备重大维修后以及定期进行。
3. 检查方法：地面杂散电流的检查可以采取直接测量法或者间接测量法。
直接测量法是通过对地面杂散电流进行直接测量，通常使用专用的电流表进行。
间接测量法是通过对电气设备的接地系统进行测试，查看地面杂散电流的情况。
4. 检查结果评估：根据地面杂散电流的检查结果，评估是否符合标准要求。
如果地面杂散电流超过了限值，则需要采取相应的措施进行改善，以保证安全。
地面杂散电流检查标准的具体要求可以根据不同的行业和国家的标准进行制定。
在进行地面杂散电流检查时，应严格按照相关标准进行操作，并注意安全防护措施。
杂散电流测量工作浅议
杂散电流测量工作浅议引言腐蚀往往造成埋地金属管道发生腐蚀穿孔、折断、疲劳开裂等泄漏事故，危害安全，污染环境。
除了电偶腐蚀、土壤腐蚀、细菌腐蚀、就力疲劳损伤、管内输送介质的腐蚀以及各种人为因素以外，杂散电流（Stray Cunent）也是不可忽视的腐蚀因素。
由杂散电流导致的腐蚀现象称作“电蚀”或者“干扰腐蚀”。
在设计牺牲阳极保护、强制电流保护系统或者排流保护系统的时候，或者是在检测评价这些保护系统的运行状况与保护效果的时候，不仅需要了解杂散电流的分布位置、大小（强弱）、方向以及随时间变化的规律，还要对第三方阴极保护系统的埋设位置、作用范围、运行状况以及对所保护的管道的干扰等情况有所了解。
石油天然气待业内直接涉及到杂散电流测量的标准有：（埋地钢质管道直流排流保护技术标准）（SYJ17）和（电力线路对埋地钢质管道交流电干扰测试方法）（32）。
（钢质管道及储罐腐蚀与防护调查方法标准）（SY/T0087－95）也规定：直流杂散电流干扰段、交流杂物电流干扰段可确定为重点调查管段。
也就是说，无论是对管道设计或实话阴极保护、或者是调查管道被保护的状况与程度，都需要进行杂散电流的测量。
从上述可见，杂散电流测量工作是非常必要的。
遗憾的是，目前我国相当数量的地下管道，特别是城市、厂区等人文活动集中地域的埋地管线电法保护程度非常之低，杂散电流测量工作几乎没有开展。
不仅如此，在设计和实施阴极保护的时候，还存在有不首先进行防腐（涂）层检测和评价的现象。
这是令人十分担忧的事情。
应当说，杂散电流测量工作的落后现状是主要是重视程度不够而致的。
除此之外，对杂散电流特性的研究以及对其危害的认识长期图于现状、测量技术和仪器满足不了日益复杂的杂散电流测量的需要也是重要原因。
1．杂散电流的特征杂散电流具有多源性的特征。
大体可以分为交流杂散电流、直流杂散电流、在地（天然）杂散电流三种类型。
交流杂散电流主要来源于工来用电的传输、感应和馈地。
工业杂散电流的极化方向和空间分布的复杂程度与电网建设状况以及用户密集程度密切相关。
杂散电流测定
杂散电流测定杂散电流是采用电力起爆法爆破工作中引起电雷管早爆事故的主要原因之一，为了确保爆破作业安全，预防和控制杂散电流的危害，本标准规定了杂散电流的测定方法。
本标准由中华人民共和国国家经贸委提出。
本标准负责起草单位：冶金工业部安全环保研究院。
本标准参加起草单位：湖南湘西矿山电子仪器厂。
本标准主要起草人：彭剑文、张其中、李晓飞、王红汉、胡廷剑、刘学军。
1 范围本标准规定了矿山杂散电流的测定方法及杂散电流测定仪的技术性能要求。
本标准适用于测定矿山及类似场所的杂散电流。
本标准不适用于测定有瓦斯爆炸危险场所的杂散电流。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文，本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 4942.2—1993 低压电气外壳防护等级（eqvIEC 947—1：1988）GB/T 12173—1990 矿用一般型电气设备（neq FOCT 24754：1981）3 定义本标准采用下列定义。
3.1 杂散电流 stray current存在于动力和照明电网之外的杂乱无章的电流。
3.2 直流杂散电流 direct stray current存在于动力和照明电网之外的呈直流状态的杂散电流。
3.3 交流杂散电流 alternating stray current存在于动力和照明电网之外的呈交流状态的杂散电流。
3.4 测量探针 probe指如图1所示的测量探针，铜针的一端焊有尖锐硬质合金，导线与接线片及铜针的尾端焊接牢固，导线为单芯RV1.0绝缘软线，长2m。
4 杂散电流的测定4.1 杂散电流测定仪的设计要求javascript:if(this.width>screen.width-333)this.width=screen.width-333"border=0>图1 测量探针4.1.1 杂散电流测定仪应符合GB/T 12173及GB/T 4942.2的要求。
电力传输线路的杂散电流检测与排除
电力传输线路的杂散电流检测与排除电力传输线路作为能源传递的重要通道，其稳定运行对保障电力供应十分关键。
然而，在传输过程中，会产生一种被称为杂散电流的现象，给线路的安全和可靠运行带来威胁。
因此，对杂散电流进行检测与排除显得尤为重要。
一、杂散电流的定义和特点杂散电流是指电力传输线路中的非预期电流，它的产生源于电力线路的设计、设备的绝缘状况以及外界环境等因素。
杂散电流的特点主要包括以下几个方面：1. 不同来源：杂散电流既可以是由绝缘破损等内部原因导致，也可以是被外界电磁场激励而引发。
2. 不同频率：杂散电流可呈现不同的频率，从几千赫兹到数百千赫兹不等。
3. 不同幅度：杂散电流的幅度大小也会有所差异，有时可能会引发线路的过载和故障。
二、杂散电流的检测方法为了准确检测并排除杂散电流，我们可以采用以下几种常见的检测方法：1. 电流测量：通过在传输线路上设置电流传感器，实时监测线路上的电流变化，从而检测杂散电流的存在与否。
2. 频谱分析：使用频谱分析仪器，对传输线路上的电流信号进行采样和分析，判断杂散电流的频率分布情况，以便进行识别和判断。
3. 热红外检测：通过红外热成像仪器，对线路上的温度分布进行监测，发现电气设备绝缘破损等异常情况，进而判断是否存在杂散电流。
三、杂散电流的排除方法一旦检测到杂散电流存在问题，我们需要采取相应的措施进行排除，以确保线路的正常运行。
以下是几种常见的排除方法：1. 绝缘修复：对于因绝缘破损引起的杂散电流问题，需要及时修复绝缘层或更换故障设备，保证线路的绝缘状况良好。
2. 屏蔽措施：对于受到外界电磁场干扰导致的杂散电流问题，可以采取屏蔽措施，比如在线路周围设置屏蔽器、增加金属屏蔽等，减少电磁场的干扰。
3. 优化设计：在线路选址和设计过程中，考虑到可能存在的杂散电流问题，选择合适的线路走向和设备布置方案，减少杂散电流的产生。
结论杂散电流对电力传输线路的稳定运行有着不可忽视的影响，因此，我们需要通过合适的检测方法及时发现杂散电流的存在，并采取有效的排除措施，以保证线路的安全和可靠运行。

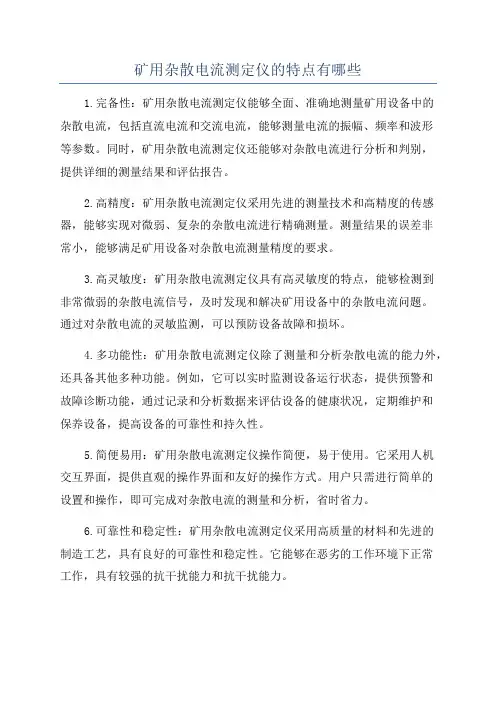

矿用杂散电流测定仪的特点有哪些
矿用杂散电流测定仪的特点有哪些1.完备性：矿用杂散电流测定仪能够全面、准确地测量矿用设备中的杂散电流，包括直流电流和交流电流，能够测量电流的振幅、频率和波形等参数。
同时，矿用杂散电流测定仪还能够对杂散电流进行分析和判别，提供详细的测量结果和评估报告。
2.高精度：矿用杂散电流测定仪采用先进的测量技术和高精度的传感器，能够实现对微弱、复杂的杂散电流进行精确测量。
测量结果的误差非常小，能够满足矿用设备对杂散电流测量精度的要求。
3.高灵敏度：矿用杂散电流测定仪具有高灵敏度的特点，能够检测到非常微弱的杂散电流信号，及时发现和解决矿用设备中的杂散电流问题。
通过对杂散电流的灵敏监测，可以预防设备故障和损坏。
4.多功能性：矿用杂散电流测定仪除了测量和分析杂散电流的能力外，还具备其他多种功能。
例如，它可以实时监测设备运行状态，提供预警和故障诊断功能，通过记录和分析数据来评估设备的健康状况，定期维护和保养设备，提高设备的可靠性和持久性。
5.简便易用：矿用杂散电流测定仪操作简便，易于使用。
它采用人机交互界面，提供直观的操作界面和友好的操作方式。
用户只需进行简单的设置和操作，即可完成对杂散电流的测量和分析，省时省力。
6.可靠性和稳定性：矿用杂散电流测定仪采用高质量的材料和先进的制造工艺，具有良好的可靠性和稳定性。
它能够在恶劣的工作环境下正常工作，具有较强的抗干扰能力和抗干扰能力。
总之，矿用杂散电流测定仪具有完备性、高精度、高灵敏度、多功能性、简便易用以及可靠性和稳定性等特点。
它为矿用设备提供了全面、准确的杂散电流测量和分析服务，是矿用设备运行和维护的重要工具。
管道杂散电流的检测方法和应用
管道杂散电流的检测方法和应用4.杂散电流参数的测试4.1检测参数的选择及意义杂散电流的检测是地铁杂散电流防护的重要组成部分，做好杂散电流的检测工作对保障地铁的良好运行至关重要。
地铁杂散电流难以直接测量，一般采用间接的办法来反应杂散电流的的腐蚀情况，地铁结构与设备受杂散电流腐蚀的危险性指标是由结构表面向周围电解质的泄漏电流密度和由此引起的电位极化偏移来确定的。
而电流密度难以直接测量，只有通过测量埋地金属极化电位来判断。
因此埋地金属极化电位是杂散电流腐蚀监测中的主要参数。
埋地金属极化电位的测量采用埋参比电极的方法。
参比电极与结构钢筋之间的电位差为结构钢筋的极化电位。
由于参比电极本身存在自然本体电位，且会受到各种外在因素的影响而发生变化，所以在测量时要对其进行修正校准，以提高测量精度，修正方法是在列车停运时，在没有杂散电流干扰的情况下测量结构钢对参比电极的电位作为参比电极的本体电位。
为了得到极化电位的正向偏移值，自然本体电位的测量也很重要。
泄露的杂散电流引起的结构钢的电位极化偏移值，即极化电位。
应取在列车运行高峰时间内测得的半小时平均值。
对于钢筋混凝土质的地铁主体结构钢，极化电位的正向偏移平均值不应超过0.5V[32]。
从理论上讲，埋地金属结构对地电位的地应该是无限远点的大地，这在实际测量中是难以实现的，一般以就近的大地作为地。
在地铁直流牵引供电系统中，由于杂散电流的干扰作用使得接地电位发生偏移，所以不能以接地作为电压测量的基准点，需要使用合适的参比电极。
在实际测量中埋地金属结构对地电位的定义是指金属结构表面与电解质之间用与同一电解质接触的参比电极测得的电位差。
参比电极作为测量电位的传感器，其性能及其可靠性是影响电位测量的关键因素。
应具有以下特点：长期使用时电位稳定，重现性好，不易极化，寿命长，并有一定的机械强度，具有最低的内阻以降低电流通过时因电极内部欧姆压降而产生的误差，常用的参比电极有甘汞、银/氯化银、铜/硫酸铜电极。
煤矿井下杂散电流的测量与治理
煤矿井下杂散电流的测量与治理论文题目：井下煤矿杂散电流的测量与治理摘要：本文探讨了煤矿井下存在的杂散电流，并研究了其对安全生产的影响，着重讨论了其如何通过正确的测量与治理方法以及有效的技术来保证煤矿生产的安全性。
关键词：煤矿井下杂散电流，测量，治理正文：煤矿井下存在一种叫做杂散电流的电弧过电压，它是由煤矿产生的不同物质所形成的微弱电场。
杂散电流具有多种危险因素，它可能会对煤矿人员的导电部位造成电击，并可能会损坏煤矿的电气设备，从而影响煤矿安全生产。
为了在煤矿生产过程中及时控制杂散电流，需要准确测量和及时处理它。
首先，通过现场测试，通过专业设备进行实时测量井下杂散电流的特性。
然后，结合煤矿工程特点，对煤矿安全生产中的区域电磁干扰要求，选择合适的隔离装置，有效地隔离井下杂散电流。
此外，还要结合煤矿设备的电磁环境，采取有效的限流方案，采用合理的措施，将杂散电流限制在合适的范围之内，以确保煤矿安全生产。
总之，煤矿井下存在的杂散电流对安全生产具有一定的危害性，因此应采取有效的治理措施，包括精确测量和适当的隔离装置、限流方案等，以确保煤矿安全生产。
为了更好地控制煤矿井下杂散电流，应采取有效管理措施。
首先，必须充分认识杂散电流的危害性，考虑到安全生产和设备保护。
其次，要正确认识杂散电流的特性，并结合具体的工程状况选择合适的测量方法，以便准确测量其特性。
再次，应重视杂散电流的治理，采取有效的治理措施，可以采取隔离装置、限流装置等措施，将杂散电流从根本上消除。
此外，在实施中，还可以采取一些技术措施，如采用超低频容性滤波、避雷器分级控制等技术，可以将井下杂散电流的电压降至安全的水平，从而防止煤矿井下的安全事故发生。
另外，为了更好地控制煤矿井下杂散电流，煤矿应采取独特的预防措施，比如防护罩的布置、电容器的安装等，以及注意防止电网故障、定期维护电气设备等，以保证煤矿井下杂散电流管理的安全性。
总之，以上讨论了煤矿井下杂散电流的测量与治理，测量其特性来确定正确的治理方案，并采取一些技术措施和独特的预防措施来保证煤矿的安全生产。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
井下杂散电流测定规范及方法
一、杂散电流
杂散电流是指任何不按指定通路而流动的电流。
二、杂散电流的安全值
下列地点杂散电流值不得大于60mA
1、采区内各巷道中的轨道对总接地网间；
2、采煤工作面内的金属网假顶对总接地网间；
3、采区内上下山的轨道与运输大巷连接处的第二道绝缘夹板相连接的轨道对总接地网间；
4、掘进工作面与掘进巷道内任何地点的轨道对总接地网间；
5、掘进巷道的轨道与运输大巷道连接处的第二道绝缘夹板处的轨道对总接地网间；
6、采区煤仓对轨道间；
7、井下爆炸材料库铁门对轨道间
三、测定周期
井下各生产地点的杂散电流值，用携带式杂散电流测试仪每周测试一次。
四、对仪器的要求
杂散电流是随机事件而且是连续变化的量，因此要使用一种专用的杂散电流测定仪进行测量，这种杂散电流测定仪应具有测量、记忆、计算、显示和报警的功能。
其量程为0——1000mA。
五、测定方法
1、采区内各条巷道中的轨道对总接地网间，仪器的X1端子接钢轨，X2端子接总接地网，记录其最大值；
2、采煤工作面内的金属网假顶对总接地网间，仪器的X1端子接金属网，X2端子接溜槽，记录其最大值；
3、采区内轨道上下山的轨道与运输大巷连接处的第二道绝缘夹板相连接的轨道对总接地网间；仪器的X1端子接第二道绝缘夹板上面的轨道，X2端子接总接地网，记录其最大值；
4、掘进工作面与掘进巷道内任何地点的轨道对总接地网间，仪器的X1端子接轨道，X2端子接总接地网，记录其最大值；
5、掘进巷道的轨道与运输大巷连接处的第二道绝缘夹板处的轨道对总接地网间，仪器的X1端子接轨道，X2端子接总接地网，记录其最大值；
6、采区煤仓对轨道间，仪器的X1端子接轨道，X2端子接采区煤仓，记录其最大值；
7、井下爆炸材料库铁门对轨道间，仪器的X1端子接轨道，X2端子接火药库铁门，记录其最大值。
关于杂散电流测定的管理办法
由于杂散电流的存在可能导致井下瓦斯、煤尘的爆炸，漏电保护的误动作，电雷管的引爆等严重危及矿井的安全，所以对井下杂散电流的测定及防治显得更为重要，为确保井下杂散电流的测定工作正常有序开展制定以下规定：
1、杂散电流的测定要指定专人进行测定；
2、杂散电流的测定必须按规定地点、周期进行测定；
3、杂散电流的测定结果要及时汇总报机电科审核、备案，同时报调度室一份；
4、对于测定结果不符合规定要求的要及时制定措施进行处理，处理后重新进行测定直至符合规定要求；
5、对不按规定进行测定以及测定结果不符合要求未采取措施的对测定负责人按规定进行处罚；
6、对测定结果不进行汇总上报的对测定负责人按规定进行处罚。
寺河煤矿二号井机电科
杂散电流测定记录表
寺河煤矿二号井。
