过程装备设计期末考试试题及复习资料

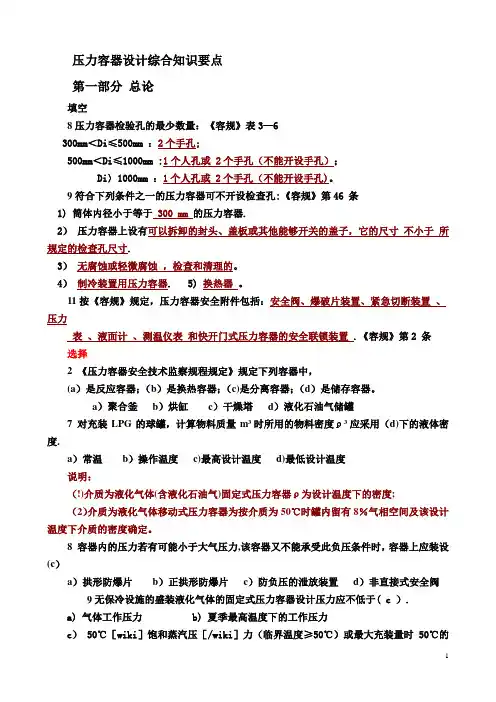

压力容器设计综合知识要点第一部分总论填空8压力容器检验孔的最少数量：《容规》表3-6300mm＜Di≤500mm ：2个手孔;500mm＜Di≤1000mm ：1个人孔或 2个手孔（不能开设手孔）;Di>1000mm ：1个人孔或 2个手孔（不能开设手孔）。

9符合下列条件之一的压力容器可不开设检查孔：《容规》第46 条1) 筒体内径小于等于 300 mm 的压力容器。

2) 压力容器上设有可以拆卸的封头、盖板或其他能够开关的盖子，它的尺寸不小于所规定的检查孔尺寸。

3) 无腐蚀或轻微腐蚀，检查和清理的。

4) 制冷装置用压力容器。

5) 换热器。

11按《容规》规定，压力容器安全附件包括：安全阀、爆破片装置、紧急切断装置、压力表、液面计、测温仪表和快开门式压力容器的安全联锁装置。

《容规》第2 条选择2 《压力容器安全技术监察规程规定》规定下列容器中，（a）是反应容器；（b）是换热容器；（c）是分离容器；（d）是储存容器。

a）聚合釜b）烘缸c）干燥塔d）液化石油气储罐7 对充装LPG的球罐，计算物料质量m3时所用的物料密度ρ3应采用（d）下的液体密度。

a）常温b）操作温度c）最高设计温度d）最低设计温度说明：（！）介质为液化气体（含液化石油气）固定式压力容器ρ为设计温度下的密度；（2）介质为液化气体移动式压力容器为按介质为50℃时罐内留有8％气相空间及该设计温度下介质的密度确定。

8 容器内的压力若有可能小于大气压力，该容器又不能承受此负压条件时，容器上应装设（c）a）拱形防爆片b）正拱形防爆片c）防负压的泄放装置d）非直接式安全阀9无保冷设施的盛装液化气体的固定式压力容器设计压力应不低于( c )。

a) 气体工作压力 b) 夏季最高温度下的工作压力c) 50℃[wiki]饱和蒸汽压[/wiki]力（临界温度≥50℃）或最大充装量时50℃的气体压力(临界温度＜50℃）10固定式液化石油气储罐的设计压力应按不低于( b )℃时混合液化石油气组分的实际饱和蒸汽压来确定。

a) 40 b) 50 c) 20 d) 011压力容器的法兰垫片不能使用石棉橡胶板的是( d )。

a) 液化石油气储罐 b) 液氨储罐 HG20583 3.2.1.5 条c) 液氯储罐 d) 真空容器 (应采用橡胶垫或缠绕垫)12在下列厚度中能满足强度（刚度、稳定性）及使用寿命要求的最小厚度是( a )。

a) 设计厚度 b) 最小厚度 c) 计算厚度 d) 名义厚度判断1 《钢制压力容器》GB150-1998 适用于工作压力[设计压力]不大于35MPa的容器。

( × )2 GB150-1998《钢制压力容器》不适用于[适用于]真空容器。

( × )3 GB150-1998 标准的管辖范围包括：……非受压元件与容器的连接焊缝，不包括焊缝以外的元件，如支座、支耳、裙座和加强圈等。

( √ )4使用温度低于-20℃的碳素钢和低合金钢制造压力容器均属于低温压力容器，应按低温容器有关标准和规定进行设计、制造、检验和验收。

( × ) [低温低应力工况可不按低温容器]5真空容器是外压容器，因此应[不]受《压力容器安全技术监察规程》管辖，[其设计、制造、检验和验收按GB150] ( × )6一介质为空气，设计压力为2.0MPa ,容积为50 m3的储存容器应划为三类[二类]压力容器。

( × )（与介质有关）7多腔压力容器应按类别高的压力腔划定该容器的类别并按该类别进行使用管理。

( √ )8 多腔压力容器应按类别高的压力腔[各自的类别]进行设计和制造(×)9常温下无保冷设施的盛装混合液化石油气的压力容器，应以50℃作为设计温度。

( √ ) 10因特殊原因不能开设检查孔的压力容器应对每条纵、环焊接接头做100%射线或超声无损检测，并应在设计图样上注明计算厚度。

( √ )11压力容器产品施焊前，对要求全焊透的T 型焊接接头，应进行焊接工艺评定。

( √ )12 “压力容器安全技术监察规程”中压力容器的对接接头的无损检测的比例有三种，20%、50%[≥20%、≥50%]、100%。

( × )13 安全阀的开启压力不得超过压力容器的设计压力；爆破片标定爆破压力也不得超过压力容器的设计压力。

( √ ) HG20580 Page2214 GB150 在总体上采用的是常规设计法，但在某些局部处也体现了应力分类设计的方法。

( √ )第二部分材料填空1 在制造过程中，如原有材料确认标记被裁掉或材料分成几块，应于材料切前完成标志的移植。

2 0Cr18Ni9钢板的使用温度上限为：700 ℃。

3 16MnR钢板的金相组织为珠光体和铁素体。

4 20R钢板的金相组织为珠光体和铁素体。

5 用于壳体厚度大于30mm 的16MnR钢板，应在正火状态下使用。

6用于壳体厚度大于30mm 的16MnR钢板，应逐张进行超声波检测，质量等级应不低于Ⅲ级。

7 压力容器锻件的质量级分为Ⅰ、Ⅱ、Ⅲ、Ⅳ四个级别。

8 00Cr17Ni14Mo2钢板应在固熔状态下使用。

9 奥氏体不锈钢的使用温度高于525℃时，钢中碳含量不应小于0.04％。

10 正常应力水平下，20R钢板的使用温度下限为－20 ℃。

11 15CrMoR钢板的化学成分中，钼含量的名义成分为0.5％。

12 焊制压力容器用碳素钢和低合金结构钢的碳含量一般应当不超过0.25 ％。

13 00Cr17Ni14Mo2钢板应在固熔状态下使用。

14 选择压力容器用钢的焊接材料时，碳素钢、碳锰低合金钢的焊缝金属应保证力学性能，且不超过母材标准规定的抗拉强度上限值加30Mpa。

15 容器用钢在与温度200 ℃以上的氢介质接触时，应考虑氢腐蚀问题。

16 铝容器最高设计压力为8 Mpa；钛容器的最高设计压力为35 Mpa。

17 钛容器主要用于耐蚀容器，应用最多的腐蚀性介质为含氯介质。

18 在正常的应力水平下，20R钢板的使用温度下线为－20℃。

19 16MnR在热轧状态下的金相组织为铁素体＋珠光体。

20 容器用金属材料中，钛、铝材及其容器不应在空气中接触明火，，以免易产生金属燃烧。

21碳素钢和碳锰钢在高于425℃温度下长期使用时，应考虑钢中碳化物相的石墨化倾向倾向；奥氏体钢的使用温度高于525℃时钢中的含碳量应不小于 0.04% 。

(不能用超低碳不锈钢) GB150 4.1.6 条88.Q235-B 钢板适用于设计压力P≤1.6MPa ；使用温度 0-350℃ ；用于壳体时，钢板厚度不大于 20 mm ；不得用于毒性程度为极度或高度危害介质的压力容器。

22 钢材的使用温度低于或等于-200C 时应按规定作夏比(V 型缺口)低温冲击试验，奥氏体不锈钢使用温度≥-1960C 时可免做冲击试验23 目前提高奥氏体不锈钢抗晶间腐蚀能力的措施大致有固溶化处理、降低钢中的含碳量、添加稳定碳化物的元素三种方法。

24 我国现行材料标准中，对应于有色金属屈服规定的相应强度指标铝材为非比例伸应力，符号是σD0.2。

25 钢、铝、钛、铜、锆相对密度由低到高排序为：铝、钛、锆、钢、铜。

选择1 16MnR钢板的使用温度下限为（c）a) 0℃b) －10℃c) －20℃2 设计温度为－30℃的压力容器，其材料可选用（c）钢板。

a) 20R b) 16MnR c) 16MnDR3 《容规》规定，下列材料应在退火状态下使用（b、c、d）a) 铝及铝合金b) 钛及太合金c) 铜及铜合金d) 镍及镍合金4 下列哪些材料应在正火加回火状态下使用（c、d）a) 16MnR b) 15MnNbR c) 18MnMoNbR d) 13MnNiMoNiR5 下列哪些材料为奥氏体钢（c、d）a) 0Cr13 b) 0Cr13A1 c) 0Cr18Ni9 d) 00Cr17Ni14Mo26 下列哪些锻件应选用Ⅲ即锻件（c）a) 换热器管板锻件b) 设计压力1.6≤P＜10MPa锻件c) 设计压力P≥10MPa锻件7 奥氏体不锈钢容器的热处理一般是指（a、c）a) 1100℃的故溶化处理b) 625℃消应力处理c) 1100℃875稳定化处理d) 850℃正火处理8 设计温度为600℃的压力容器，其壳体钢板可选用的材料有（a 、b）a) 0Cr18Ni9 b) 0Cr17Ni12Mo2 c) 00Cr17Ni14Mo29 按钢板标准，16mm厚的Q235B钢板在20℃时的一组冲击功(J)数值为（c）是合格的。

a) 17. 30. 32 b) 17. 40. 50 c) 28. 30. 3110对有晶间腐蚀要求的奥氏体不锈钢筒体，经热加工后应进行( d )热处理。

a) 退火 b) 正火加回火 c) 稳定化 d) 固溶化 e)固溶化加稳定化判断1 GB150规定，在任何情况下元件金属的表面温度不得超过钢材的允许使用温度。

（√）2 35CrMoA螺栓用钢可在正火加回火状态下使用。

（×）【调质】3 16MnR钢板可在正火状态下使用。

（×）【小于等于30mm可在热轧状态下使用】4 设计单位应在图样上注明锻件的材料的牌号和级别。

（√）5 18MnMoNbR钢板应在正火加回火状态下使用。

（√）6 20R钢板的金相组织为珠光体加铁素体。

（√）7 用于压力容器壳体厚度30mm16MnR钢板，可在热轧状态下使用。

（√）8 对于钢材的标准抗拉强度下限σb≥540Mpa的钢材，的含P量应不大于0.020％，含S量不应大于0.015％。

（√）9 GB150规定当选用JB4700－4707标准时，可免除螺栓法兰的设计计算。

（√）10 GB150规定法兰设计的应力校核时所有尺寸均包括腐蚀附加量。

（×）11 椭圆形封头或碟形封头过渡区部分开孔时，其孔的中心线宜垂直封头表面。

（√）12 设计温度为－50℃的压力容器，其壳体用钢板可选用09MnNiDR。

（√）13 用于压力容器壳体的厚度为30mm的16MnR钢板，可在热轧状态下使用。

（√）14 钛材切削加工时如冷却润滑不好，切削易燃烧。

（√）15 奥氏体钢的使用温度高于525℃时，钢中含碳量应≥0.04%。

( √ )16 碳素钢和碳锰钢在温度高于425℃下长期使用，应考虑钢中碳化物相的石墨化倾向。

( √ )17多层包扎压力容器的内筒钢板，其质量等级应不低于JB/T4730.3-2005规定的II 级。

( √ )18当碳素钢和低合金钢锻件公称厚度大于等于300mm 时，锻件级别不应低于JB4726 规定的Ⅲ级。

( × )19目前防止不锈钢产生晶间腐蚀的主要措施有：采用固溶处理；降低钢中的含碳量或添加稳定碳化物元素。

( √ )20在钢材的拉伸试验中，无论用δ5 或δ10 的试样，其试验结果是一样的。
