常见分光器典型插损值(经验值)
光衰整治分析建议

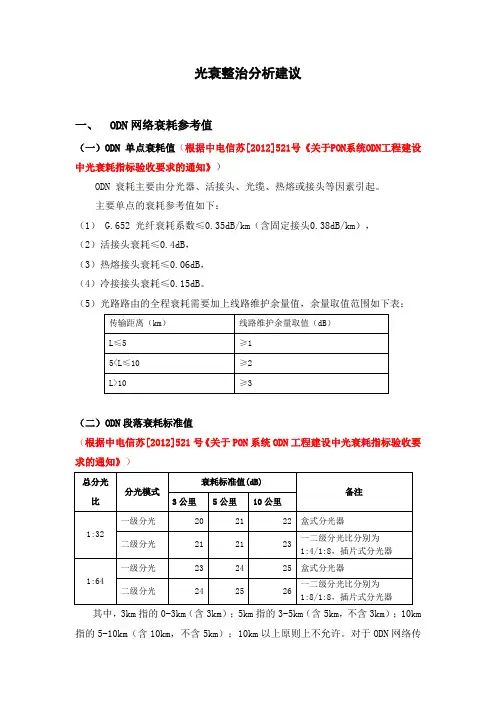

光衰整治分析建议一、ODN网络衰耗参考值（一）ODN 单点衰耗值（根据中电信苏[2012]521号《关于PON系统ODN工程建设中光衰耗指标验收要求的通知》）ODN 衰耗主要由分光器、活接头、光缆、热熔或接头等因素引起。
主要单点的衰耗参考值如下：（1） G.652 光纤衰耗系数≤0.35dB/km（含固定接头0.38dB/km），）其中，3km指的0-3km（含3km）；5km指的3-5km（含5km，不含3km）；10km指的5-10km（含10km，不含5km）；10km以上原则上不允许。
对于ODN网络传输距离超过5km,第一考虑路由优化方案。
对于二级分光模式中的一级分光点光衰参考值如下：（接入中心提供的维护经验数据）二、初步判断光衰不达标段落：（一）局端OLT设备（光模块发送光功率和光模块温度的标准值是网维提供）根据PON口的发达光功率与光模块温度判断，PON口光模块的发送光功率在2-6.5dBm范围外，光模块温度≥70℃，则初步判断为OLT设备侧问题。
（2光点至整）（1）1：（2）1：三、ODN12、分光点连接纤问题（分光点上连尾纤曲率较大；综合箱内成端尾纤乱；分光点连接的ODF 架或光交点跳纤曲率较大、综合箱下联复接多）；3、分光器质量问题（分光器坏；分光比大）。
四、各段落光衰整治操作方法：（接入中心提供的维护经验）1、OLT设备侧问题：由网维至OLT设备侧检查，可用光功率计在OLT成端上收光，标准参数GPON≥+4DB，EPON≥+2DB，如果高于以上标准属于正常。
如果低于以上标准，需要网操维检查光模块质量，并作相应处理。
2、一级分光点至OLT段落：（1）根据分光器的输入和输出光功率值进行判断是否分光器有问题。
分光器典型插入损耗参考：（2）判断线路上是否有衰耗点。
可以用OTDR在局端进行全程测试，看线路上是否有衰耗点和转500ODF终端（33（1（24、（1（2（3。
48芯分光器箱 参数
48芯分光器箱参数
48芯分光器箱是一种用于光纤通信系统中的设备，主要用于光纤的分配和连接。
下面是48芯分光器箱的参数：
1.外形尺寸：330mm×220mm×100mm
2.适用光缆：8mm～16mm
3.适用光纤：单模或多模光纤
4.接口类型：SC、FC、ST、LC等
5.分光比：1:2、1:4、1:8、1:16、1:32、1:64等
6.插损：≤0.2dB
7.回损：≥50dB
8.工作温度：-40℃～+85℃
9.存储温度：-40℃～+85℃
10.工作湿度：≤95%（+40℃）
11.额定电压：AC220V/DC48V
12.材质：冷轧钢板，表面喷塑处理
以上是48芯分光器箱的主要参数，不同厂家和不同型号的分光器箱可能会有所不同，但一般都会符合以上参数的要求。
在使用分光器箱时，需要注意其适用的光缆和光纤类型，以及分光比、插损、回损等参数，以确保其正常工作。
光衰整治分析建议
光衰整治分析建议一、ODN网络衰耗参考值（一）ODN 单点衰耗值（根据中电信苏[2012]521号《关于PON系统ODN工程建设中光衰耗指标验收要求的通知》）ODN 衰耗主要由分光器、活接头、光缆、热熔或接头等因素引起。
主要单点的衰耗参考值如下：（1） G.652 光纤衰耗系数≤0.35dB/km（含固定接头0.38dB/km），（2）活接头衰耗≤0.4dB，（3）热熔接头衰耗≤0.06dB，（4）冷接接头衰耗≤0.15dB。
（5）光路路由的全程衰耗需要加上线路维护余量值，余量取值范围如下表：（二）ODN段落衰耗标准值（根据中电信苏[2012]521号《关于PON系统ODN工程建设中光衰耗指标验收要求的通知》）其中，3km指的0-3km（含3km）；5km指的3-5km（含5km，不含3km）；10km 指的5-10km（含10km，不含5km）；10km以上原则上不允许。
对于ODN网络传输距离超过5km,第一考虑路由优化方案。
对于二级分光模式中的一级分光点光衰参考值如下：（接入中心提供的维护经验数据）二、初步判断光衰不达标段落：（一）局端OLT设备（光模块发送光功率和光模块温度的标准值是网维提供）根据PON口的发达光功率与光模块温度判断，PON口光模块的发送光功率在2-6.5dBm范围外，光模块温度≥70℃，则初步判断为OLT设备侧问题。
（二）一级分光点至OLT段落：（根据整治反馈情况初步定的规则，需要后续整治中验证调整）（1）一级分光器的不达标用户数≥10个，且下挂有不达标用户的二级分光器个数≥2个；则初步判断为一级分光点问题。
（2）一级分光器端口已用数>4个，且下挂的不达标二级分光器个数≥4个；则初步判断为一级分光点至OLT段落问题。
（三）二级分光点至一级分光点段落：（根据整治反馈情况初步定的规则，需要后续整治中验证调整）二级分光器的不达标用户数：（1）1：4和1：8的分光器不达标用户数≥3个；（2）1：16及以上的分光器根据端口在用情况，筛选不达标用户数占比>4个；则初步判断为二级分光点至一级分光点问题。
光衰整治分析建议
光衰整治分析建议一、ODN网络衰耗参考值（一）ODN 单点衰耗值（根据中电信苏[2012]521号《关于PON系统ODN工程建设中光衰耗指标验收要求的通知》）ODN 衰耗主要由分光器、活接头、光缆、热熔或接头等因素引起。
主要单点的衰耗参考值如下：（1） G.652 光纤衰耗系数≤0.35dB/km（含固定接头0.38dB/km），）其中，3km指的0-3km（含3km）；5km指的3-5km（含5km，不含3km）；10km指的5-10km （含10km，不含5km）；10km以上原则上不允许。
对于ODN网络传输距离超过5km,第一考虑路由优化方案。
对于二级分光模式中的一级分光点光衰参考值如下：（接入中心提供的维护经验数据）二、初步判断光衰不达标段落：（一）局端OLT设备（光模块发送光功率和光模块温度的标准值是网维提供）根据PON口的发达光功率与光模块温度判断，PON口光模块的发送光功率在2-6.5dBm（1（2三、ODN网络中影响光衰的常见问题：（接入中心提供的维护经验数据）1、光缆传输质量差（光缆距离远，转接点多，造成跳纤衰耗增加；接头冷接质量较差，或接头脏，增加接头衰耗；外线光缆受损）2、分光点连接纤问题（分光点上连尾纤曲率较大；综合箱内成端尾纤乱；分光点连接的ODF架或光交点跳纤曲率较大、综合箱下联复接多）；3、分光器质量问题（分光器坏；分光比大）。
四、各段落光衰整治操作方法：（接入中心提供的维护经验）1、OLT设备侧问题：由网维至OLT设备侧检查，可用光功率计在OLT成端上收光，标准参数GPON≥+4DB，EPON≥+2DB，如果高于以上标准属于正常。
如果低于以上标准，需要网操维检查光模块质量，并作相应处理。
2、一级分光点至OLT段落：（1）根据分光器的输入和输出光功率值进行判断是否分光器有问题。
分光器典型插入损耗参考：（2）判断线路上是否有衰耗点。
可以用OTDR在局端进行全程测试，看线路上是否有衰耗0.5DB。
不同规格的分光器的插损(衰减)
回答人的补充2009-09-09 08:17在光链路的设计中，要碰到光纤损耗、分光损耗、分光附加损耗、活动接头损耗和光链路（总）损耗几项参数，很显然，光链路损耗是以上其他几项损耗值的总和：光链路损耗=光纤损耗+分光损耗+分光附加损耗+活动接头损耗 (dB)光纤损耗，是光信号在光纤中传输时光功率消耗引起的，在设计时1310nm通常按每km0.4dB计算，1550nm通常按0.25dB计算。
某一光路光纤损耗的dB数，换算成该路单路功率损耗mW数按下式计算：某单路功率损耗=100.1光纤损耗（mW）（某路）分光比K=某单路功率损耗/各路功率损耗总和（某路）分光损耗= -10lg K (dB)分光损耗，实际上是分光时的光功率转移造成的，不是光功率的消耗引起的，因此在计算分光比时不能将它计算进去。
但是在计算光链路总损耗时必须将它加进去。
分光附加损耗，是分光时的分光器自身消耗了光功率造成的；活动接头损耗也是其自身消耗了光功率造成的，因此这两项本来应该在计算分光比时都加进和光纤损耗中，算出三者的总损耗dB数，然后换算出损耗总功率数mW，再据此计算出分光比，这样计算得出的最后计算结果最为准确。
但是由于分光附加损耗和活动接头损耗的量值，比光纤损耗要小得多，而且各条光链路的数值基本相等，在计算分光比时把各条光路的这两项数值统统忽略不计，对分光比计算结果的影响很微小。
因此，通常在计算分光比时都把分光附加损耗和活动接头损耗忽略不计，仅仅将光纤损耗换算成光功率来计算分光比。
但是在计算光链路总损耗的时候，这两项数值都要计算进去。
分光器附加损耗的大小，和分光路数的多少有关，设计时可从表1中选取数值。
表1 分光器的附加损耗值分光路数2345678910111216损耗dB0.200.300.400.450.500.550.600.700.800.901.001.20活动接头损耗，要根据光链路中活动接头的总数量计算，通常按每个接头0.3～0.5dB选取。
光衰整治分析建议
光衰整治分析建议文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-光衰整治分析建议一、ODN网络衰耗参考值（一）ODN 单点衰耗值（根据中电信苏[2012]521号《关于PON系统ODN工程建设中光衰耗指标验收要求的通知》）ODN 衰耗主要由分光器、活接头、光缆、热熔或接头等因素引起。
主要单点的衰耗参考值如下：（1） G.652 光纤衰耗系数≤0.35dB/km（含固定接头0.38dB/km），（2）活接头衰耗≤0.4dB，（3）热熔接头衰耗≤0.06dB，（4）冷接接头衰耗≤0.15dB。
（5）光路路由的全程衰耗需要加上线路维护余量值，余量取值范围如下表：（二）ODN段落衰耗标准值（根据中电信苏[2012]521号《关于PON系统ODN工程建设中光衰耗指标验收要求的通知》）其中，3km 指的0-3km （含3km ）；5km 指的3-5km （含5km ，不含3km ）；10km 指的5-10km （含10km ，不含5km ）；10km 以上原则上不允许。
对于ODN网络传输距离超过5km,第一考虑路由优化方案。
对于二级分光模式中的一级分光点光衰参考值如下：（接入中心提供的维护经验数据）二、初步判断光衰不达标段落：（一）局端OLT 设备 （光模块发送光功率和光模块温度的标准值是网维提供）根据PON 口的发达光功率与光模块温度判断，PON 口光模块的发送光功率在2-6.5dBm 范围外，光模块温度≥70℃，则初步判断为OLT 设备侧问题。
（二）一级分光点至OLT 段落：（根据整治反馈情况初步定的规则，需要后续整治中验证调整）（1）一级分光器的不达标用户数≥10个，且下挂有不达标用户的二级分光器个数≥2个；则初步判断为一级分光点问题。
（2）一级分光器端口已用数>4个，且下挂的不达标二级分光器个数≥4个；则初步判断为一级分光点至OLT段落问题。
（三）二级分光点至一级分光点段落：（根据整治反馈情况初步定的规则，需要后续整治中验证调整）二级分光器的不达标用户数：（1）1：4和1：8的分光器不达标用户数≥3个；（2）1：16及以上的分光器根据端口在用情况，筛选不达标用户数占比>4个；则初步判断为二级分光点至一级分光点问题。
光衰整治分析建议【内容充实】
光衰整治分析建议一、 ODN 网络衰耗参考值（一）ODN 单点衰耗值（根据中电信苏[2012]521号《关于PON 系统ODN 工程建设中光衰耗指标验收要求的通知》）ODN 衰耗主要由分光器、活接头、光缆、热熔或接头等因素引起。
主要单点的衰耗参考值如下：（1） G.652 光纤衰耗系数≤0.35dB/km （含固定接头0.38dB/km ）， （2）活接头衰耗≤0.4dB ， （3）热熔接头衰耗≤0.06dB ， （4）冷接接头衰耗≤0.15dB 。
（5）光路路由的全程衰耗需要加上线路维护余量值，余量取值范围如下表：传输距离（km ） 线路维护余量取值（dB ） L ≤5 ≥1 5<L ≤10 ≥2 L>10≥3（二）ODN 段落衰耗标准值（根据中电信苏[2012]521号《关于PON 系统ODN 工程建设中光衰耗指标验收要求的通知》）总分光比分光模式衰耗标准值(dB)备注3公里5公里10公里1:32一级分光202122 盒式分光器二级分光 21 21 23一二级分光比分别为1:4/1:8，插片式分光器1:64一级分光232425 盒式分光器二级分光242526一二级分光比分别为1:8/1:8，插片式分光器其中，3km 指的0-3km （含3km ）；5km 指的3-5km （含5km ，不含3km ）；10km指的5-10km（含10km，不含5km）；10km以上原则上不允许。
对于ODN网络传输距离超过5km,第一考虑路由优化方案。
对于二级分光模式中的一级分光点光衰参考值如下：（接入中心提供的维护经验数据）分光模式衰耗标准值(dB)备注3公里5公里10公里二级分光模式中的一级分光点13.614.415.1用1:8的分光器进行带业务测试。
按经验判断，光功率收光≥-8DB，带业务测试肯定没有问题。
二、初步判断光衰不达标段落：（一）局端OLT设备（光模块发送光功率和光模块温度的标准值是网维提供）根据PON口的发达光功率与光模块温度判断，PON口光模块的发送光功率在2-6.5dBm范围外，光模块温度≥70℃，则初步判断为OLT设备侧问题。
EPON网络分光器的光衰阀值
对于EPON工程，可根据下列接光接入网常用的工程数据估算本工程ODN的传输损耗:
•建议的ODN衰耗：10～26db（一般为22dB）；
•单模光纤衰耗：≤0.34 dB/km；
•光纤跳纤、尾纤插入损耗：0.1db~0.3db；
•法兰盘插入损耗：≤0.4db；
•1：2分光器插入衰耗：3db；
•1：4分光器插入衰耗：6db；
•1：8分光器插入衰耗：9db；
•1：16分光器插入衰耗：12db；
•1：32分光器插入衰耗：15.5db
•
•OLT光功率：
•接收：-1~-24db（1310nm）发送：+2～-3db（1490nm）•终端光功率：
•接收：-3~-24 （1490nm）发送：-1~+4（1310nm）•最多二级分光，不建议更多级别的分光；
•对光路衰减进行估算，保留一定的余量；
必须使用单模光纤，不能使用多模光纤；
每个ONU的位置布1~2根光纤（1根做备份）；
•在工程安装前，用户应做好机房、电源、地线、光纤熔
接等准备工作，为施工提供必要的条件；同时机房的面积、高度应符合设备放置要求，若不符合要求，应要求进行整改，以消除安装、运行维护中的隐患。
1.建筑条件检查(干燥、空间、承重、接地；墙
面、顶棚应不粉化，不易积灰，不易脱落，
装饰材料采用阻燃材料等)
2.供电情况检查
3.地线条件检查联合接地要求小于1欧姆
4.安全检查
5.其他配套设备的检查
检查外接电源及连接机柜的电源线是否准备就绪。
检查光配线架（ODF）、数字配线架（DDF）和用户配线架（MDF）是否施工完毕。
检查光纤是否到位，光纤接头是否匹配。
