智能蓄电池及充电机综合特性测试仪.(DOC)
新DZC直流系统综合测试仪使用说明

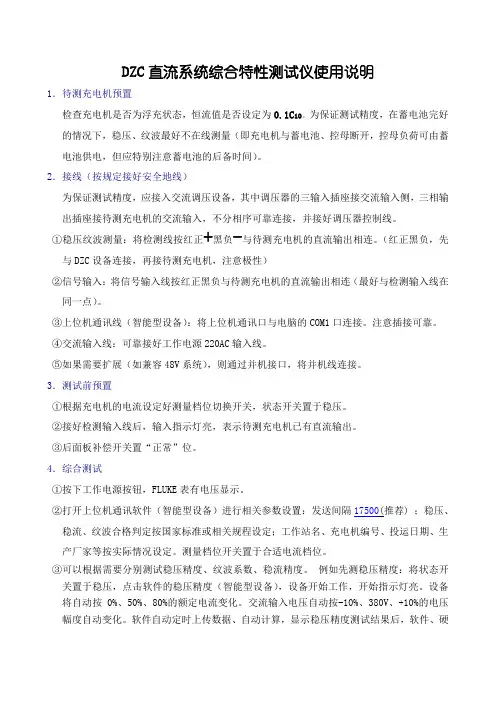

DZC直流系统综合特性测试仪使用说明1．待测充电机预置检查充电机是否为浮充状态，恒流值是否设定为0.1C10。
为保证测试精度，在蓄电池完好的情况下，稳压、纹波最好不在线测量（即充电机与蓄电池、控母断开，控母负荷可由蓄电池供电，但应特别注意蓄电池的后备时间）。
2．接线（按规定接好安全地线）为保证测试精度，应接入交流调压设备，其中调压器的三输入插座接交流输入侧，三相输出插座接待测充电机的交流输入，不分相序可靠连接，并接好调压器控制线。
①稳压纹波测量：将检测线按红正+黑负-与待测充电机的直流输出相连。
（红正黑负，先与DZC设备连接，再接待测充电机，注意极性）②信号输入：将信号输入线按红正黑负与待测充电机的直流输出相连（最好与检测输入线在同一点）。
③上位机通讯线（智能型设备）：将上位机通讯口与电脑的COM1口连接。
注意插接可靠。
④交流输入线：可靠接好工作电源220AC输入线。
⑤如果需要扩展（如兼容48V系统），则通过并机接口，将并机线连接。
3．测试前预置①根据充电机的电流设定好测量档位切换开关，状态开关置于稳压。
②接好检测输入线后，输入指示灯亮，表示待测充电机已有直流输出。
③后面板补偿开关置“正常”位。
4．综合测试①按下工作电源按钮，FLUKE表有电压显示。
②打开上位机通讯软件（智能型设备）进行相关参数设置：发送间隔17500(推荐) ；稳压、稳流、纹波合格判定按国家标准或相关规程设定；工作站名、充电机编号、投运日期、生产厂家等按实际情况设定。
测量档位开关置于合适电流档位。
③可以根据需要分别测试稳压精度、纹波系数、稳流精度。
例如先测稳压精度：将状态开关置于稳压，点击软件的稳压精度（智能型设备），设备开始工作，开始指示灯亮。
设备将自动按0%、50%、80%的额定电流变化。
交流输入电压自动按-10%、380V、+10%的电压幅度自动变化。
软件自动定时上传数据、自动计算，显示稳压精度测试结果后，软件、硬件自动停机。
S D C 综合特性测试仪
S D C 综合特性测试仪使用说明书大连索蒙电源成套设备有限公司目录一、概述二、装置结构三、装置主要功能及特点四、主要技术参数五、装置操作方法六、注意事项七、打印机的维护SDC 型智能综合特性测试仪说明书一、概述在DL/T 724-2000《电力系统用蓄电池直流电源装置运行与维护技术规程》第5.3条中，对充电装置的稳压精度、稳流精度、纹波系数、蓄电池容量等技术指标及试验有明确的规定及技术要求。
试验内容主要是通过调压装置（如变压器）将充电机交流输入电压在额定电压±10%内变化，通过负载调整装置（如放电电阻），使充电机的直流输出电压及输出电流在规定范围内变化（电压调整范围为额定值的90%～145%，电流调整范围为额定值的0～100%），在调整范围内测量电压、电流及纹波值，通过计算，得到充电机的稳压精度、稳流精度及纹波系数、蓄电池容量。
但目前电力系统中运行的直流电源设备达到的技术指标，都是由生产厂家在设备出厂试验时提供的数据。
现场检修维护人员因不具备相应的测试手段，难以确认设备的技术指标是否满足要求。
而且运行实践证明，随着运行时间的推移，特别是投运1～3 年内，设备的技术指标会发生偏移，典型的后果是因充电机指标下降，充电机的稳压精度、稳流精度及纹波系数超标，蓄电池容量下降等现象。
同样因现场不具备相应的测试手段，无法及时发现、调整，所造成的后果就是蓄电池提前失效或损坏，直接威胁电网的安全运行。
特别是对于广泛采用的阀控密封铅酸蓄电池，虽具有不需加酸加水、维护量小的优点，但对于充电设备的指标具有严格的要求，如不满足要求则会发生干涸、热失控等故障，很快失效报废。
另外，目前变电站多采用综合自动化技术，蓄电池采用柜式安装，与自动化设备同装一室，充电机性能出现问题会造成蓄电池发热、溢酸等问题，严重者甚至发生爆炸。
国内进行直流电源性能检测的机构以及生产厂家用于直流电源检测的设备均为固定式设备，如固定式调压器、负载箱，体积、重量大，无法移动检测，分析仪器仪表均为常规设备如电压表、电流表、示波器等，接线复杂，使用不便，不适合在各变电站移动使用。
仪天成 YTC5985 蓄电池充放电综合测试仪 用户操作手册说明书
用户操作手册尊敬的顾客感谢您购买本公司YTC5985蓄电池充放电综合测试仪。
在您初次使用该仪器前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。
我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许的差别。
如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。
由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。
一年（包括一年）内如产品出现缺陷，实行免费维修。
一年以上如产品出现缺陷，实行有偿终身维修。
安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。
为了避免可能发生的危险，本产品只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用本产品专用、并且符合本产品规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
产品接地。
本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。
为了防止电击，接地导体必须与地面相连。
在与本产品输入或输出终端连接前，应确保本产品已正确接地。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意本产品的所有额定值和标记。
在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。
●请勿在无仪器盖板时操作。
如盖板或面板已卸下，请勿操作本产品。
●使用适当的保险丝。
只可使用符合本产品规定类型和额定值的保险丝。
●避免接触裸露电路和带电金属。
产品有电时，请勿触摸裸露的接点和部位。
●在有可疑的故障时，请勿操作。
如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。
●请勿在潮湿环境下操作。
●请勿在易爆环境中操作。
蓄电池检测仪使用方法
蓄电池检测仪使用方法
嘿，朋友们！今天咱就来好好聊聊蓄电池检测仪的使用方法。
首先，你得准备好蓄电池检测仪，然后把它与蓄电池正确连接。
这一步可不能马虎，就像搭积木一样，得严丝合缝才行！连接好后，打开检测仪的开关，接下来就是见证奇迹的时刻啦！根据检测仪的指示操作，一般会显示蓄电池的电压、电流、内阻等参数。
注意啦！在操作过程中，一定要小心谨慎，可别手抖把线弄掉了，那可就前功尽弃咯！而且要确保检测仪和蓄电池的接触良好，不然得出的数据可就不准确啦。
说到这里，不得不提一下使用过程中的安全性和稳定性。
这就好比走钢丝，稍有不慎就可能出问题。
在使用蓄电池检测仪时，一定要按照说明书的要求来操作，不能随心所欲。
如果不注意安全，万一发生短路啥的，那可不得了！但是只要你操作得当，它的稳定性还是杠杠的，能准确地给你提供蓄电池的各项数据。
那蓄电池检测仪都有哪些应用场景和优势呢？这可多了去了！比如说在汽车维修行业，师傅们可以用它快速检测蓄电池的状态，判断是不是该换电池啦。
在电力系统中，也能派上大用场，随时监测蓄电池的情况，保障电力供应的稳定。
它的优势就是方便、快捷、准确呀！不用像以前那样，靠猜靠感觉来判断蓄电池的好坏。
我就曾经见过一个实际案例，有个汽车修理店的师傅，用蓄电池检测仪检测了一辆车的电池，发现电池内阻过大，电压也不太正常。
于是果断建议车主更换电池，车主还半信半疑呢。
结果换了新电池后，车子启动明显顺畅多了，车主这才心服口服。
你说这蓄电池检测仪是不是超厉害！
总之，蓄电池检测仪就是我们的好帮手，能让我们轻松了解蓄电池的状态，为我们的生活和工作带来便利。
大家一定要好好利用它呀！。
电池综合测试仪 操作手册说明书
惠州精惠仪器设备有限公司HUIZHOU JINGHUI INSTRUMENT EQUIPMENT CO.,LTD电池综合测试仪操作手册安全需知警告！严禁电池正负极反接！提醒！开机前保证夹具不能接负载！不要在测试过程中中止测试，会导致测量数据不准确警告危险：当你发现有以下不正常情形发生,请立即终止操作并断开电源线。
立刻与精惠仪器销售部联系维修。
否则将会引起火灾或对操作者有潜在的触电危险。
1仪器操作异常。
2操作中仪器产生反常噪音、异味、烟或闪光。
3操作过程中，仪器产生高温或电击。
4电源线、电源开关或电源插座损坏。
5杂质或液体流入仪器。
安全信息警告危险：为避免可能的电击和人身安全，请遵循以下指南进行操作。
免责声明：用户在开始使用仪器前请仔细阅读以下安全信息，对于用户由于未遵守下列条款而造成的人身安全和财产损失，精惠仪器将不承担任何责任。
仪器接地：为防止电击危险，请连接好电源地线。
不可在爆炸性气体环境使用仪器：不可在易燃易爆气体、蒸汽或多灰尘的环境下使用仪器。
在此类环境使用任何电子设备，都是对人身安全的冒险。
不可打开仪器外壳：非专业维护人员不可打开仪器外壳，以试图维修仪器。
仪器在关机后一段时间内仍存在未释放干净的电荷，这可能对人身造成电击危险。
不要使用已经损坏的仪器：如果仪器已经损害，其危险将不可预知。
请断开电源线，不可再使用，也不要试图自行维修。
不要使用工作异常的仪器：如果仪器工作不正常，其危险不可预知，请断开电源线，不可再使用，也不要试图自行维修。
不要超出本说明书指定的方式使用仪器：超出范围，仪器所提供的保护措施将失效。
目录前言 (1)功能概述 (3)仪器外观 (5)接线方式 (7)主功能菜单 (7)电池静态参数测量模式 (13)电池容量测量模式 (14)单独充电模式 (15)单独放电模式 (15)程控电源模式 (15)程控电子负载模式 (16)电压与内阻表模式 (17)仪器特性指标 (18)上位机软件前言常见的可充电电池包含锂电池，镍镉电池，镍氢电池，以及密封铅酸蓄电池等。
GCCT-G直流充电机特性测试仪仪器使用说明书
GCCT-G直流充电机特性测试仪仪器使用说明书Ver:3.0.00上海冠测电气科技有限公司目录一、概述 (2)1.1 用途 (2)1.2 功能 (2)1.3 特点 (3)1.4 技术指标 (4)1.5 内存使用说明 (4)二、仪器结构 (5)2.1 整体结构 (5)2.2 主要部件 (5)三、连接 (7)3.1 准备 (7)3.2 主机连接 (7)3.2.1 红黑电缆连接 (8)3.2.2 电压测试线连接 (8)3.3 直流电源测试 (8)四、功能操作 (9)4.1 综合测试 (9)4.2 稳压测试 (11)4.3 稳流测试 (13)4.4 纹波测试 (15)4.5 电阻负载 (17)4.6 调压器调压 (17)4.7 数据管理 (18)4.8 系统设置 (19)4.8.1 时间设置 (19)4.8.2 调压器设置 (19)4.8.3 零点校准 (19)4.8.4 增益校准 (19)4.8.5 MOS管校准 (20)4.8.6 参数保存 (20)4.9 版本信息 (20)五、日常维护 (21)六、常见问题解答 (21)一、概述1.1 用途DL/T 724-2000《电力系统用蓄电池直流电源装置运行与维护技术规程》第5.3条中，GB/T19826-2005《电力工程直流电源设备通用技术条件和安全要求》第5.2条中及6.3条中，对充电装置的稳压精度、稳流精度、纹波系数、充电机效率等技术指标及试验方法有明确的规定及技术要求。
试验内容主要是通过调压装置（如变压器）将充电机交流输入电压在额定电压±10%内变化，通过负载调整装置（如放电电阻），使充电机的直流输出电压及输出电流在规定范围内变化（电压调整范围为额定值的90%～115%，电流调整范围为额定值的0～100%），在调整范围内测量电压、电流及纹波值，通过计算，得到充电机的稳压精度、稳流精度及纹波系数、充电机效率等。
充电机特性测试仪是根据国家关于直流电源运行和维护规程的相关要求而派生的一个产品，主要包含稳压精度测量、稳流精度测量、纹波系数测量等功能，同时配备充电机特性测试仪数据分析软件，对上传至计算机的测量数据进行各种分析。
电池综合测试仪操作指引
3）内阻测量范围：0~999 mΩ最小分辨率0.1mΩ
4）识别电阻测量范围：0.1~999.9KΩ最小分辨率0.1KΩ
5）容量测量范围：0~10000mAH最小分辨率1mAH
5.3.3测试速度：
1）静态测试（测试所有功能）：1.1~2秒
2）容量测试（1C电流充放电）：3~4小时
5.1.3.3因为测试电池的过电流保护，以及短路保护功能，需要通过较大电流，所以连接到P+,P-的引线必须采用较粗一些的导线，以免因为导线内阻的原因，导致测试结果不正确。
5.2主功能菜单选择
5.2.1在开机画面显示之后,进入主功能菜单显示界面，如下图显示：
5.2.2图片上面所显示英文含义分别代表的功能见以上5.1.1条，按上下功能键可以选择当前所需要的测试功能，按确认键进入所选择的功能。
5.2.3在选择“1.Static Test（静态参数测量功能）”后，进入相应设置界面：
5.3仪器特性指标
5.3.1仪器适用环境：
1）温度：0~40℃；2）使用高度：海拔2Km内使用；3）相对湿度：40~80%湿度
5.3.2测量范围：
1）电池电压测量范围：0~10V(BTS-2002H)或0~20V（BTS-2004H）最小分辨率1mV
7）电压和内阻表功能； 8）仪器校准功能
9）读码
5.1.2外观
5.1.2.1仪器的外观面板上面主要有三部分组成，用来显示操作和测量信息的LCD显示器，操作键盘，以及接线孔，如图所示：
5.1.2.2本仪器的输入界面是6个轻触按键，分别是向上键，向下键，左键（减少），右键（增加）,取消键（返回），确认键（开始/暂停）键。在任何一个操作界面中，按取消键都可以退出当前操作，并返回上一级菜单，如当前在设置状态，按确认键则启动运行，如在运行状态，按确认键可以暂停当前操作，再次按下确认键，可以再次启动当前运行。
电池测试仪使用方法说明书
电池测试仪使用方法说明书一、简介电池测试仪是一种用于测试和评估电池性能的设备。
本说明书旨在为用户提供关于电池测试仪的详细使用方法，以确保正确操作和有效测试。
二、注意事项在使用电池测试仪之前，请务必仔细阅读以下注意事项，以确保安全和正确的操作：1. 请将电池测试仪保持干燥，远离水源，以避免设备损坏或危险情况的发生。
2. 使用电池测试仪前，请确保仪器已接通电源，并处于正常工作状态。
3. 在测试电池前，请检查电池表面是否有破损或异物，并确保接触端清洁。
4. 请按照电池测试仪用户手册中的规定选择合适的测试模式和参数。
5. 在测试过程中，严禁将电池测试仪接触到易燃或易爆物质附近。
6. 若发现电池测试仪异常情况，请立即停止使用，并联系售后服务。
三、使用步骤以下是使用电池测试仪的详细步骤说明：1. 准备测试仪器- 将电池测试仪连接到电源，确保仪器工作正常。
- 按照使用手册要求，选择适用的测试模式和参数。
2. 连接电池a) 将测试仪的测试夹具与电池端子连接。
确保连接牢固，避免电池松动或掉落。
b) 检查连接，确保仪器和电池之间不存在异常情况。
3. 进行测试a) 启动电池测试仪，等待仪器完成自检并进入待机模式。
b) 按下仪器上的开始按钮，开始进行电池测试。
c) 根据仪器上的显示屏或指示灯，观察测试进程和结果。
4. 结果分析a) 测试完成后，屏幕将显示测试结果。
b) 根据测试结果，判断电池性能是否达到预期要求。
c) 如有需要，根据仪器用户手册进行测量数据的进一步分析和处理。
5. 结束测试a) 将电池测试仪设为待机模式，或将其关闭并断开电源。
b) 断开电池与测试仪之间的连接，并清理测试仪器。
四、常见故障和解决方法在使用电池测试仪时，可能会遇到一些常见故障。
以下是一些常见故障及其解决方法：1. 仪器无法启动：- 检查电源是否连接正常，确保电池测试仪的电源正常工作。
- 检查电池是否充电或更换电池。
2. 测试结果异常或不准确：- 检查连接是否良好，确保电池测试仪与电池之间的连接正常。
智能蓄电池组及充电机综合特性测试仪HCXDC
HCXDC智能蓄电池组及充电机综合特性测试仪
产品简介
本产品是集多年的研制成果和长期现场运行经验，综合国内外相关先进技术而推出的。
该装置可实现不通容量充电机以及500A·h及以下蓄电池容量的检测和试验，并能准确可靠地测试出变电站直流电源系统的稳压精度、稳流精度、纹波系统、放电容量等参数。
产品图解
产品特性
HCXDC智能蓄电池组及充电机综合特性测试仪采用最新PC机为主机、配备液晶显示屏、微型打印机等设备。
通过现场的长期实际运行表明：该装置具有功能完善、抗干扰性强、可靠性高、结构简单、携带方便与国家标准全部吻合等优点。
详情请参考：武汉华超电子仪器设备有限公司。
产品参数
1.工作电源：交流 220V ± 15%频率 50Hz
2.功率消耗：整机不大于50W
3.环境温度：-20℃～+55℃
4.三相调压装置额定功率：15KVA
5.额定电流：25A
6.额定发电电流：≤50A（电流可定做）
7.测量精度：≤0.1%
8.外形尺寸及重量：测量仪尺寸：500×360×420（mm）；重量：15Kg
9.三相调压装置尺寸：260×350×600（mm）；重量：18Kg
10.适用电压等级：110V和220V（48V系统，电流200A，订货注明）
11.数据记录：内存大于256M
12.接口方式：USB和RS232同时自带
13.工作时间：连续不间断。
蓄电池组及充电机综合特性测试仪融资投资立项项目可行性研究报告(中撰咨询)
蓄电池组及充电机综合特性测试仪立项投资融资项目可行性研究报告(典型案例〃仅供参考)广州中撰企业投资咨询有限公司地址：中国〃广州目录第一章蓄电池组及充电机综合特性测试仪项目概论 (1)一、蓄电池组及充电机综合特性测试仪项目名称及承办单位 (1)二、蓄电池组及充电机综合特性测试仪项目可行性研究报告委托编制单位 (1)三、可行性研究的目的 (1)四、可行性研究报告编制依据原则和范围 (2)（一）项目可行性报告编制依据 (2)（二）可行性研究报告编制原则 (2)（三）可行性研究报告编制范围 (4)五、研究的主要过程 (5)六、蓄电池组及充电机综合特性测试仪产品方案及建设规模 (6)七、蓄电池组及充电机综合特性测试仪项目总投资估算 (6)八、工艺技术装备方案的选择 (6)九、项目实施进度建议 (6)十、研究结论 (7)十一、蓄电池组及充电机综合特性测试仪项目主要经济技术指标 (9)项目主要经济技术指标一览表 (9)第二章蓄电池组及充电机综合特性测试仪产品说明 (15)第三章蓄电池组及充电机综合特性测试仪项目市场分析预测 (15)第四章项目选址科学性分析 (15)一、厂址的选择原则 (16)二、厂址选择方案 (16)四、选址用地权属性质类别及占地面积 (17)五、项目用地利用指标 (17)项目占地及建筑工程投资一览表 (18)六、项目选址综合评价 (19)第五章项目建设内容与建设规模 (20)一、建设内容 (20)（一）土建工程 (20)（二）设备购臵 (20)二、建设规模 (21)第六章原辅材料供应及基本生产条件 (21)一、原辅材料供应条件 (21)（一）主要原辅材料供应 (21)（二）原辅材料来源 (21)原辅材料及能源供应情况一览表 (22)二、基本生产条件 (23)第七章工程技术方案 (24)一、工艺技术方案的选用原则 (24)二、工艺技术方案 (25)（一）工艺技术来源及特点 (25)（二）技术保障措施 (25)（三）产品生产工艺流程 (25)蓄电池组及充电机综合特性测试仪生产工艺流程示意简图 (26)三、设备的选择 (26)（一）设备配臵原则 (26)（二）设备配臵方案 (27)主要设备投资明细表 (28)第八章环境保护 (28)一、环境保护设计依据 (29)二、污染物的来源 (30)（一）蓄电池组及充电机综合特性测试仪项目建设期污染源 (31)（二）蓄电池组及充电机综合特性测试仪项目运营期污染源 (31)三、污染物的治理 (31)（一）项目施工期环境影响简要分析及治理措施 (31)1、施工期大气环境影响分析和防治对策 (32)2、施工期水环境影响分析和防治对策 (35)3、施工期固体废弃物环境影响分析和防治对策 (37)4、施工期噪声环境影响分析和防治对策 (38)5、施工建议及要求 (39)施工期间主要污染物产生及预计排放情况一览表 (41)（二）项目营运期环境影响分析及治理措施 (42)1、废水的治理 (42)办公及生活废水处理流程图 (42)生活及办公废水治理效果比较一览表 (43)生活及办公废水治理效果一览表 (43)2、固体废弃物的治理措施及排放分析 (43)3、噪声治理措施及排放分析 (45)主要噪声源治理情况一览表 (46)四、环境保护投资分析 (46)（一）环境保护设施投资 (46)（二）环境效益分析 (47)五、厂区绿化工程 (47)六、清洁生产 (48)七、环境保护结论 (48)施工期主要污染物产生、排放及预期效果一览表 (50)第九章项目节能分析 (51)一、项目建设的节能原则 (51)二、设计依据及用能标准 (51)（一）节能政策依据 (51)（二）国家及省、市节能目标 (52)（三）行业标准、规范、技术规定和技术指导 (53)三、项目节能背景分析 (53)四、项目能源消耗种类和数量分析 (55)（一）主要耗能装臵及能耗种类和数量 (55)1、主要耗能装臵 (55)2、主要能耗种类及数量 (55)项目综合用能测算一览表 (56)（二）单位产品能耗指标测算 (56)单位能耗估算一览表 (57)五、项目用能品种选择的可靠性分析 (58)六、工艺设备节能措施 (58)七、电力节能措施 (59)八、节水措施 (60)九、项目运营期节能原则 (60)十、运营期主要节能措施 (61)十一、能源管理 (62)（一）管理组织和制度 (62)（二）能源计量管理 (62)十二、节能建议及效果分析 (63)（一）节能建议 (63)（二）节能效果分析 (64)第十章组织机构工作制度和劳动定员 (64)一、组织机构 (64)二、工作制度 (64)三、劳动定员 (65)四、人员培训 (66)（一）人员技术水平与要求 (66)（二）培训规划建议 (66)第十一章蓄电池组及充电机综合特性测试仪项目投资估算与资金筹措 (67)一、投资估算依据和说明 (67)（一）编制依据 (67)（二）投资费用分析 (69)（三）工程建设投资（固定资产）投资 (69)1、设备投资估算 (69)2、土建投资估算 (69)3、其它费用 (70)4、工程建设投资（固定资产）投资 (70)固定资产投资估算表 (70)5、铺底流动资金估算 (71)铺底流动资金估算一览表 (71)6、蓄电池组及充电机综合特性测试仪项目总投资估算 (72)总投资构成分析一览表 (72)二、资金筹措 (73)投资计划与资金筹措表 (73)三、蓄电池组及充电机综合特性测试仪项目资金使用计划 (74)资金使用计划与运用表 (74)第十二章经济评价 (75)一、经济评价的依据和范围 (75)二、基础数据与参数选取 (75)三、财务效益与费用估算 (76)（一）销售收入估算 (76)产品销售收入及税金估算一览表 (77)（二）综合总成本估算 (77)综合总成本费用估算表 (78)（三）利润总额估算 (78)（四）所得税及税后利润 (78)（五）项目投资收益率测算 (79)项目综合损益表 (79)四、财务分析 (80)财务现金流量表（全部投资） (82)财务现金流量表（固定投资） (84)五、不确定性分析 (84)盈亏平衡分析表 (85)六、敏感性分析 (86)单因素敏感性分析表 (87)第十三章蓄电池组及充电机综合特性测试仪项目综合评价 (87)第一章项目概论一、项目名称及承办单位1、项目名称：蓄电池组及充电机综合特性测试仪投资建设项目2、项目建设性质：新建3、项目承办单位：广州中撰企业投资咨询有限公司4、企业类型：有限责任公司5、注册资金：100万元人民币二、项目可行性研究报告委托编制单位1、编制单位：广州中撰企业投资咨询有限公司三、可行性研究的目的本可行性研究报告对该蓄电池组及充电机综合特性测试仪项目所涉及的主要问题，例如：资源条件、原辅材料、燃料和动力的供应、交通运输条件、建厂规模、投资规模、生产工艺和设备选型、产品类别、项目节能技术和措施、环境影响评价和劳动卫生保障等，从技术、经济和环境保护等多个方面进行较为详细的调查研究。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
智能蓄电池及充电机综合特性测试仪
1.智能蓄电池及充电机综合特性测试仪的适用范围
适用于各种型号汽车充电站充电模块的试验检测。
2．智能蓄电池及充电机综合特性测试仪的技术参数
2.1 环境条件
2.1.1 海拔高度：≤1000m
2.1.2 环境温度： -25℃～+45℃（温度是不是有点低）
最高年平均气温20℃
最高日平均气温35℃
最大日温差不大于25℃
2.1.3 相对湿度：≤90%（25℃）。
允许由于湿度变化有可能在柜内产生适度的凝露。
2.2基本参数
2.2.1 调压器输入电气参数
（1）输入线电压：380V±15％
（2）输入电压类型：三相四线
（3）交流电网频率：50Hz
2.2.2 调压器输出电气参数
（1）输出电压：323V-427V
（2）输入电压类型：三相四线
（3）输出频率：50 Hz
（4）输出最大功率：20kW
（5）单相最大输出电流：30A
（6）调整方式：软件控制自动调整
2.2.3 测试负载参数及参数检测部分电气参数
（1）适用电压范围：
负载模块：DC100V-700V
（2）负载电流调节范围：
0-15A 满足在100-700V之间电流都能达到15A 。
（3）电流调整步幅：0.1A
（4）电压测量精度：≤ ±0.2%
（5）电流测量精度：≤ ±0.2%
（6）纹波峰值系数测量精度：≤ 0.5%
纹波有效值系数测量精度：≤0.2%
（7）效率测试精度： 1%
（8）功率因数测试精度：1%
3．智能蓄电池及充电机综合特性测试仪的产品性能
3.1 充电机特性测试设备的基本构成包括：交流自动调压单元、测试负载单元、参数测试单元、控制系统
单元、电气接口、通讯接口、调压输入电流、调压输出电缆、设备电源线、RS-232通讯线等。
3.2 充电机特性测试设备的测试项目：稳压精度测量、稳流精度测量、限压特性实验、限流特性实验、纹
波系数测量、直流电流输出误差测量、直流电压输出误差测、充电机功率、效率测量、功率因数测量。
3.3 测试设备具备参数显示功能，能够显示工作状态、交流电压值、交流电流值、直流电压值、直流电流、
电压波形、电流波形，测量值，并具备故障显示和报警功能。
3.4 在整个检测过程全部由软件自动按预先设定的程序进行，实现全自动鉴定检测，这个技术特点能消除人
为因素对检测结果的影响，使检测结果更加精确。
3.5 快速检测充电机的稳压、稳流精度、稳压、稳流特性、限压、限流特性、效率、功率因素、纹波系数、
预留BMS管理系统性能等10项电气性能。
3.6 设备的工控机操作系统要求：Windows XP操作系统，内存要求不低于1G，19寸彩色液晶屏，全中文图
形操作界面，要求操作界面清晰、操作简单方便。
3.7 仪器主机预留升级端口，预留BMS电池管理系统测试接口，可以全面测试充电机和BMS电池管理系统的
通讯控制性能，可以将检测数据直接导成WORD格式。
3.8 数据测试采集部分要求：高速采集卡，采用采样频率要求不低于150M；具备PASS/FAIL Check功能,处
理速度快，精度高、抗干扰能力强。
3.9 带有手动和自动测试模式，自动模式可以根据编好的程序自动进行多点测试
3.10 可以设定多个测试流程，流程包括：充电机输入电压点、充电机输出电压点、充电机输出电流点、测
试负载电流点，在自动测试模式下，根据用户选择的流程自动进行测试。
3.11 交流自动调压能根据测试要求调整充电机的电网输入电压，电压在85%-115%连续可调，自动恒压。
3.12 负载采用新型功耗组件，功率密度高，散热性能好；在规定电压范围内实现电流连续可调。
5.13 测试完成自动生成WORD格式的测试报告，可以直接保存到工控机硬盘里，并可以直接通过U盘存储3.14 配备装用PC机版本分析管理软件，可以对设备进行控制、显示各项数据和波形图、自动生成、存储、编辑打印测试报告
3.15 检测设备应具备判断连接器、电缆是否正确连接的功能；当检测设备与被测充电机正确连接后，调压及负载才能允许启动调压和放电过程。
当测试设备测到与被测充电机的连接不正常时，必须立即停止调压或放电。
3.16 测试设备本身的安全性能要求满足国标要求，安全防护等级满足IP32，并增设漏电保护、过流保护、过温、短路保护等安全保护功能。
4、智能蓄电池及充电机综合特性测试仪的主要技术参数
