ZN63A(VS1)-12真空断路器ZN63A(VS1)-12型户内交流高压真空断路器1. 概述ZN63A(VS1) 型户内交流高压真空断路器以下简称断路器是三相交流额定电压的户内开关设备，可供工矿企业，发电厂及变电站作电气设施的控制和保护之用，并适用于频繁操作的场所。

佳吉电气断路器符合《交流高压断路器》， 855-1996《3.6-40.5kV户内交流高压真空断路器》，DL403-91，《10-35KV户内交流高压断路器订货技术条件》标准要求，并符合IEC56(87出版物)的相关要求。

佳吉电气断路器采用操动机构与断路器本体一体式设计，既可做为固定安装单元，也可配用专用推进机构，组成手车单元使用。

2. 型号及含义3. 使用条件3.1 环境温度不高于+40℃，不低于—15℃(允许在-30℃时储运)；3.2 海拔高度不超过1000m；3.2 相对温度：日平均值不大于95%，月平均值不大于90%，饱和蒸汽压日平均值不大于2.2×10Mpa，平均值不大于1.8×10 MPa；3.4 地震热度不超过8度；佳吉电气3.5 没有火灾，爆炸危险，严重污秽，化学腐蚀以及剧烈震动的场所。

4. 技术参数4.1 主要规格及技术参数4.2 断路器装配调整后机械特性参数4.3 分合闸线圈参数4.4 储能电机采用永磁式单相直流电动机操作电压允许采用交直流电源其技术参数5. 产品外型尺寸6. 产品结构及特点6.1 真空灭弧室断路器配用中间封接式陶瓷或玻璃真空灭弧室，采用铜铬触头材料，杯状纵磁场触头结构，其触头的电磨损速率小，电寿命长，触头的耐压水平高，介质绝缘强度稳定，弧后恢复速度快，截流水平底，开段能力强。

6.2 总体结构断路器总体结构采用操动机构和灭弧室前后布置的形式，主导电回路部分为三相落地式结构，真空灭弧室纵向安装在一个管状的绝缘筒内，绝缘筒由环氧树脂采用APG工艺浇注而成，因而它特别抗爬电。

这种结构设计大大地减小粉尘在灭弧室表面的聚积，不仅可以防止真空灭弧室受到外部因素的损坏，而且可以确保即使在湿热及严重污秽环境下也可对电压效应呈现出高阻态。

ZN63A-12真空断路器

ZN63A-12真空断路器ZN63A-12户内高压真空断路器一. 概述ZN63A-12型户内高压真空断路器是三相交流50Hz,额定电压为12kV的户内装置，可供工矿、企业、发电厂及变电站作电气设施的控制和保护之用。

ZN63A-12型户内高压真空断路器既可装入手车式开关柜,也可装入固定式开关柜。

该断路器具有寿命长、维护简单、无污染、无爆炸危险，噪音低等优点，并且适应于频繁操作等比较苛刻的工作条件。

1.产品型号、名称及含义Z N 63A - 12 / - - -户内交流高压真空断路器额定短路开断电流（kA）额定电流（A）额定电压（kV）设计序号户内型真空断路器在行业上，此产品原使用型号为VS1。

2.产品设计优点l产品符合GB1984、DL/T403、IEC56等标准规定l机械耐久性和电气耐久性在额定电流下，机械寿命高达30000次在额定短路电流下，开断次数高达50次l维护量最少通常仅需对操作机构做少量清扫或润滑l完整的产品系列额定电流从630A到4000A额定短路开断电流从20kA到50kAl产品系列性、通用性好，用户维护使用方便l产品出厂前全部依据可靠性原理进行500次机械磨合，保证产品的可靠性l向用户提供优秀的售后服务3.断路器主要的技术参数，见表1：表1序号1 2额定电压额定绝缘水平1min工频耐受电压冲击耐受电压3 4 5 6 7 8额定电流额定短路开断电流额定短路关合电流（峰值）额定动稳定电流（峰值）额定热稳定电流（有效值）额定短路开断31.5kA电流开断次数40kA50kA额定热稳定时间额定操作顺序31.5kA机械寿命40kA50kA额定单个电容器组开断电流额定背对背电容器组开断电流次s kA A kV 75630 1000 1250 1600 2000 2500 3150 400020 25 31.5 40 50 50 63 80 100 130 50 63 80 100 130 20 25 31.5 40 50 50 30 20 4分-0.3s-合分-180s-合分分-180s-合分-180s-合分30000 20000 10000 630 400名称单位kV数值12 429 10 11次A A12 13二.结构及功能特性ZN63A-12真空断路器由以下基本设计结构组成：l主回路全封闭结构l框架整体型布局l断路器操作机构1.主回路的全封闭结构ZN 6 3A型真空断路器的主回路采用全封闭结构，主回路部件纵向安装在一个管状绝缘筒内，绝缘筒是由环氧树脂采用APG工艺浇铸而成，具有良好的耐电弧、抗老化、高强度特性，可防止真空灭弧室受外部因素的损坏，增加了导电回路本体承受动热稳定电流的能力。

ZN63A-12(VS1)户内高压交流真空断路器

52
29
6
57
55
13 14 S9
23 24 S9
33 34 S9
53 54 S9
21 22 QF
13
23
14 S8 24 S8
33 34 S8
53 54 S8
X: 21
51
50
53
54
39
16
58
56
8 订货须知
用户在订货时应注明： 8.1 断路器型号、名称及订货数量； 8.2 断路器额定电压、额定电流及额定短路开断电流； 8.3 额定操作电压； 8.4 备品、配件的名称及数量； 8.5 若是高海拔产品，请注明海拔高度； 8.6 用户若有其它特殊要求，可在订货时说明。
10 110
856
1036
495 10
275
A
370 170
160 780
60 30
A向(接地排) 4A-φ向9
41
20
30
80
798
1074
主视图
210
210
80 40
4-φ14
40 20
650
100
4-φ14 安装孔
160 617 720 806
俯视图(无断路器)
轴侧视图(无断路器)
中压开关元件类
3150、4000、 5000
42 75 50 130 130 50 20 4
分-t-合分180s-合分*
10000
4.2 储能电机：采用永磁式单相直流电动机，其技术数据(见表2)
型号
额定电压(V)
额定输出功率(W)
正常工作电压范围(V)
ZYJ55-1 DC110；DC220

zn63vs1-12真空断路器说明书

zn63vs1-12真空断路器说明书陕西泰开高压开关制造有限公司（简称“泰开高压开关”原西安高压开关厂分支）是一家专业从事高压真空开关及相关高压产品的研发、生产及销售于一体的重点高新技术企业，高压电器设备骨干企业，从事高压电力设备生产已有三十余年，拥有宽敞的净化生产区，拥有先进的生产设备和完善的高压试验、检测设施，以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉，并跟多家合资企业、外资企业建立了长期稳定的合作伙伴关系，我厂专业生产12-40.5KV户内外高压断路器，永磁真空断路器，智能、预付费、小型化、双电源、看门狗等真空断路器，六氟化硫断路器，负荷开关，隔离开关，高压熔断器，避雷器，变压器，高低压成套，电缆分支箱，充气柜，自动化设备电器等高低压电器。

自创建以来一直本着“服务至上“的经营宗旨。

不折不扣做好售前，售中，售后，服务各处细节之点，本顾客之所想，为在电气行业中而努力奋斗不止。

陕西泰开高压开关厂是中国高压开关行业定点生产厂家，已成为我国高压开关设备的研发和生产基地，特别在城网、农网改造和电站改造中一站式供应单位，是国家经贸委城乡电网建设、改造所需设备***的生产企业，坚持走高新技术之路，坚持高新技术产品的研发，近年来陆续开发了10KV智能永磁快速真空断路器，高压智能双电源自动转换装置等，并针对智能电网的新要求，高压断路器本体能更快速地动作，具有更小的分散性、更高的可靠性，终达到同步关合的要求，而随着我国电网不断扩大及用电负荷的迅猛增长，原有10KV电压等级配电网难以满足供电要求，公司适时开发出了24KV户外永磁快速真空断路器，特别是在小型化断路器上有全新的发展，针对35KV真空断路器取得了突破性的成功。

公司将结合对电力设备市场导向的分析，继续并努力开发高新产品。

概述：ZN63-12型户内交流高压真空断路器系三相交流50Hz额定电压为12kV电力系统的户内开关设备，作为电网设备、工矿企业动力设备的保护和控制单元。

ZN63(VS1)-12-630手车式-固定式-固封极柱式10kv户内高压真空断路器-真空开关厂家

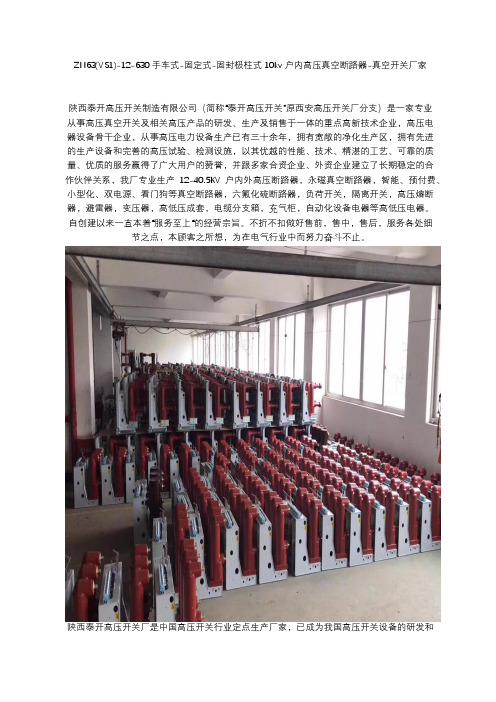

ZN63(VS1)-12-630手车式-固定式-固封极柱式10kv户内高压真空断路器-真空开关厂家陕西泰开高压开关制造有限公司（简称“泰开高压开关”原西安高压开关厂分支）是一家专业从事高压真空开关及相关高压产品的研发、生产及销售于一体的重点高新技术企业，高压电器设备骨干企业，从事高压电力设备生产已有三十余年，拥有宽敞的净化生产区，拥有先进的生产设备和完善的高压试验、检测设施，以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉，并跟多家合资企业、外资企业建立了长期稳定的合作伙伴关系，我厂专业生产12-40.5KV户内外高压断路器，永磁真空断路器，智能、预付费、小型化、双电源、看门狗等真空断路器，六氟化硫断路器，负荷开关，隔离开关，高压熔断器，避雷器，变压器，高低压成套，电缆分支箱，充气柜，自动化设备电器等高低压电器。
