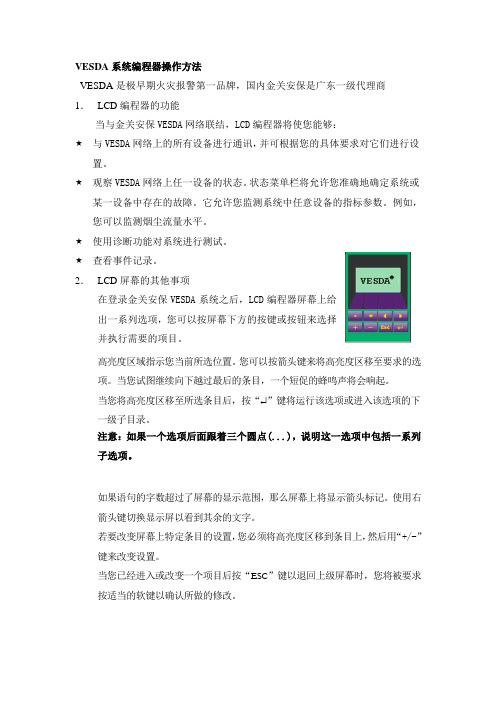

VESDA系统编程器操作方法VESDA是极早期火灾报警第一品牌，国内金关安保是广东一级代理商1．LCD编程器的功能当与金关安保VESDA网络联结，LCD编程器将使您能够：★与VESDA网络上的所有设备进行通讯，并可根据您的具体要求对它们进行设置。
★观察VESDA网络上任一设备的状态。
状态菜单栏将允许您准确地确定系统或某一设备中存在的故障。
它允许您监测系统中任意设备的指标参数。
例如，您可以监测烟尘流量水平。
★使用诊断功能对系统进行测试。
★查看事件记录。
2．LCD屏幕的其他事项在登录金关安保VESDA系统之后，LCD编程器屏幕上给出一系列选项，您可以按屏幕下方的按键或按钮来选择并执行需要的项目。
高亮度区域指示您当前所选位置。
您可以按箭头键来将高亮度区移至要求的选项。
当您试图继续向下越过最后的条目，一个短促的蜂鸣声将会响起。
当您将高亮度区移至所选条目后，按“ ”键将运行该选项或进入该选项的下一级子目录。
注意：如果一个选项后面跟着三个圆点(...)，说明这一选项中包括一系列子选项。
如果语句的字数超过了屏幕的显示范围，那么屏幕上将显示箭头标记。
使用右箭头键切换显示屏以看到其余的文字。
若要改变屏幕上特定条目的设置，您必须将高亮度区移到条目上，然后用“+/-”键来改变设置。
当您已经进入或改变一个项目后按“ESC”键以退回上级屏幕时，您将被要求按适当的软键以确认所做的修改。
您可以使用主菜单下“LCD screen”选项来改变LCD屏幕的对比度和背景灯。
对比度可以被设置为0到10级，使用“+/-”键来选择不同的数值。
您可以使用“+/-”键设置背景灯开或关。
3．LCD编程器的按键使用方法该控制元件具有传统烟雾探测系统所不具备的性能，所有这些性能可以由手动编程或系统自动配置实现。
所有系统功能可通过位于控制板前下方的8个键盘来编程。
LCD编程器共包括两排按键，上面一行按键通常充当箭头键使用，使您能够在屏幕上移动当前位置。
冷库吸气式感烟火灾报警系统技术规程
冷库吸气式感烟火灾报警系统技术规程
冷库吸气式感烟火灾报警系统是一种常用于冷库火灾监测和报警的技术装置。
它主要由探测器、控制器、报警设备等组成。
以下是冷库吸气式感烟火灾报警系统的技术规程：
1. 探测器选择：应选择适用于冷库环境的吸烟式火灾探测器，可根据冷库的大小和形状、火灾风险等因素进行确定。
探测器应具有高灵敏度、快速响应的特点。
2. 探测器布置：探测器应根据冷库的结构和布局进行合理的布置，以确保整个空间范围内都能被有效地监测到。
通常应布置在天花板上方，以便能够及早地探测到上升的烟雾。
3. 控制器选择：控制器是冷库吸气式感烟火灾报警系统的核心部件，应选择具备先进的火灾报警处理和控制功能的控制器。
控制器应能够自动监测、分析和处理探测器传回的信息，并及时采取相应的措施进行报警。
4. 报警设备：报警设备包括声光报警器、呼叫器等，应选择声音响亮、可见性好的设备。
报警设备应能够及时地发出强烈的声音和闪光，以便引起工作人员的注意。
5. 安装和维护：冷库吸气式感烟火灾报警系统的安装和维护应按照相关规范进行。
安装过程中需要注意探测器的布置位置和安装高度，以及控制器和报警设备的布线连接。
维护包括定期检查和测试系统的性能、更换探测器或设备的电池、清洁和保养设备等。
6. 报警联动：冷库吸气式感烟火灾报警系统可以与其他安全设备进行联动，例如灭火系统、消防电话等。
联动可以实现火灾报警后的自动灭火控制和呼叫紧急疏散等功能。
7. 故障监测和报警：冷库吸气式感烟火灾报警系统应具备故障监测和报警功能，能够自动监测系统的工作状态，及时发现故障并进行报警。
GST4E_吸气式感烟探测器安装使用说明书
JTY-GXF-GST4E 吸气式感烟火灾探测器使用手册目录说明 (3)关于文档 (3)预期用途 (3)执行标准 (3)设备型号命名规则 (4)第一章概述 (6)一、产品特点 (6)二、应用领域 (6)第二章探测报警系统原理、组成 (7)一、探测报警系统原理 (7)二、系统组成 (7)三、显示操作面板 (7)1、按键说明： (8)2、指示灯说明： (8)3、液晶显示器说明 (9)4、液晶显示器显示内容 (9)四、外部输出 (13)第三章采样管路设计 (14)一、消防规范的遵循 (14)二、灵敏度确定 (14)三、采样管设计 (14)1、设计极限 (14)2、设计要点 (14)①尽量使用对称结构 (14)②考虑最大传送时间 (14)③采样孔数量限制 (15)④采样孔径合理配置 (15)⑤方向的改变 (15)3、标准管路设计（用于立体空间保护） (15)4、有强制气流的管路方案 (16)第四章探测器安装、参数设置 (17)一、工作参数设置 (17)二、采样泵电压设置 (17)三、主控板与外部连接 (17)四、继电器板与外部连接 (18)第五章功能操作 (21)1、报警复位： (21)3、环境自学习： (22)4、时钟等参数设置： (22)5、继电器测试： (22)6、指示灯测试： (22)第六章采样管系统安装 (23)一、空气采样孔 (23)二、强制气流环境下的安装方式 (23)三、空气过滤器 (24)四、气水分离器安装 (25)六、防爆装置安装 (25)第六章系统调试 (27)一、气流自学习 (27)二、气流监控 (27)1、采样管断裂识别 (27)2、采样管堵塞识别 (27)第七章技术参数 (29)第八章系统维护 (30)一、目测检查 (30)二、采样管系统 (30)三、烟雾探测与报警传输 (30)四、气流监控 (30)1、采样管断裂识别 (30)2、采样管堵塞识别 (30)五、面板显示的故障、故障排除方法 (31)六、维护周期 (31)★感谢您购买海湾吸气式感烟火灾探测器。
vesda说明书
VESDA 教材给大家分享早期烟雾探测系统（VESDA）目录一概述二产品特性三主要用户四系统简介五系统编程六系统外部连接七维护八故障信息一概述VESDA是一种基于光学空气监测技术发展的微处理器控制的样品烟雾检测装置。
该仪器运用了最先进的数字微处理器技术，具有许多其它烟雾检测系统不具备的特性，这些特性改善了其性能，简化了操作并增加了可靠性。
VESDA设计思想是用于火灾初期(过热、闷烧、或低热辐射和低产烟效率)的探测与报警，报警时间比传统的早数小时以上，在火灾初期消除火灾隐患，使火灾的损失降到最小。
该系统不需要专用的控制面板，可以连接到不同制造商提供的有专利权的火警控制板上。
该扫描仪还可与专用建筑管理系统连接，或作为独立的检测系统使用。
VESDA目前已通过澳、美、英、德、韩、泰国、马来西亚、台湾和中国等许多国家及地区的市场准入许可，并成为韩国核电应用标准，台湾和美国超净室检测标准，澳大利亚电信系统检测标准。
并在全世界安装了35000多套。
VESDA通过ISO9001认证。
二产品特性λ主动空气采样VESDA激光探测器是主动对空气采样，进行探测，即采用高效抽气泵把空气从采样管抽到探测室进行探测。
VESDA和传统火灾探测方法相比，它的探测结果和响应时间不受环境气流(如HVAC、气流分层、高流速等)的影响。
尤其是计算机信息中心等这些有空气调节系统的地方，VESDA是非常适合的。
λ 4级报警、高的灵敏度，以及很宽的探测范围4级报警（报警、行动、火警1、火警2），各级报警的阈值（ 0.005%～20%OBS/m）可根据不同的要求和环境进行调节，并且可以区分上班和下班的阈值。
传统的光电探头灵敏度仅为 5％～9％OBS/m，VESDA报警比传统的探测方法报警最少早数小时，且适用于更高的空间（高度大于12m）。
误报机率小，可靠性高λm 的颗粒，以防止由于污染造成误报；“Autoμ为了降低误报机率，VESDA采用了以下措施：VESDA激光探测器采用过滤器滤去大于20 Learn”即环境自动测试功能，可以根据其所用环境的特点，智能化地调整其灵敏度，使错误报警降到最低；为了防止环境的影响，VESDA还可以设置报警的参照探测器作为本底。
吸气式感烟火灾探测报警系统VESDA设备安装指南
VESDA LaserCOMPACT™VLC-500(仅继电器型)VLC-505（VESDAnet联网型）安装指南Vision Fire&Security2003年9月3．3版目录1．介绍2．线缆要求2．1电源线2．2数据线3．产品描述4．产品尺寸5．备用电池计算6．安装6．1安装前检查6．2除去前盖6．3除去线缆入口处的塑料卡子6．4固定托架框6．5把探测器固定在托架上6．6连接空气采样管6．7用密封管和套管连接6．7．1用密封管6．7．2用套管6．8终端线到终端卡的步骤6．9电源线到终端卡的端接6．10连接VESDAnet线到终端卡（仅适用于VESDA联网型）6．11中继线到终端卡的端接6．12辅助线到终端卡的端接6．13盖上LaserCOMPACT的前盖6．14检查管子连接7．启动电源7．1启动系统8．初步系统检测8．1登录系统8．1．1用PC机登录8．1．2用LCD登录（仅适用于VESDA联网型）8．2标准化气流，清除气流故障8．2．1用LCD编程（仅适用于VESDA联网型）8．2．2用PC机8．3VESDANet网络通讯检查（仅适用于VESDA联网型）8．3．1用LCD编程8．3．2用PC8．4基础烟雾测试9．安装检查单10．维护和部件更换10．1VLC的组成部件10．2打开探测器10．3合上探测器10．4更换空气过滤器芯10．5更换吸气泵1．介绍手册适用范围：本手册适用于VESDA LaserCOMPACT探测器的技术安装、完成基本使用和初级检查。
本手册不包含调试信息。
所有VESDA设备调试应由经VISION培训的VESDA工程师完成。
使用第9节中的检查单检查安装是否正确完成。
对应每一站点填写检查单的每一项，并提交给相应人员。
注意：✓探测器必须由通过VESDA培训的人员安装。
✓系统的运行依赖于管网设计的正确与否。
任何管网的改造都将可能改变系统的运行。
ASPIRE设计工具用于设计管网和检验相继的改变是否实用。
火灾报警设备安装说明书
火灾报警设备安装说明书一、前言感谢您选择我们的火灾报警设备。
为了确保设备的正常运行和安全使用，本文将提供详细的安装说明，以帮助您正确地安装和使用火灾报警设备。
二、设备准备在安装火灾报警设备之前，请确保已准备好以下设备和材料：1. 火灾报警控制主机2. 火灾报警探测器（烟雾、火焰、温度等）3. 报警按钮4. 区域划分图5. 控制主机安装支架6. 探测器安装底座7. 探测器安装支架8. 电源线、通信线等连接线缆9. 安装工具（螺丝刀、电钻、梯子等）10. 安全设备（手套、护目镜等）三、安装步骤1. 确定安装位置根据区域划分图和实际情况，选择合适的位置安装火灾报警设备。
安装位置应远离易燃物品，避免受潮和高温环境。
同时，设备应安装在易于触及和操作的位置，以便紧急情况下的报警操作。
2. 安装控制主机将控制主机安装支架固定在合适的位置上，然后将控制主机放置在支架上，并确保与电源线和通信线等连接线缆连接良好。
3. 安装报警探测器根据区域划分图，确定各个区域的火灾报警探测器的安装位置。
将探测器安装底座安装在合适的位置上，然后将探测器安装支架安装在底座上。
最后，将探测器固定在安装支架上，并确保与控制主机连接稳固。
4. 安装报警按钮根据实际情况，确定报警按钮的安装位置。
将报警按钮安装在容易寻找和按压的位置上，并确保与控制主机连接正常。
5. 连接电源线和通信线根据接线图，将电源线和通信线等连接线缆连接到控制主机和各个报警设备上。
确保连接正确且牢固。
6. 电气连接检查完成所有安装步骤后，检查控制主机和报警设备的电气连接是否正确，确保无短路、断路等情况发生。
7. 开启系统测试在安装完成后，进行系统测试。
将系统切换为测试模式，依次触发各个探测器和报警按钮，确保设备报警正常，并及时清除报警状态。
8. 完成安装当系统测试通过后，确认一切正常后，即可完成安装。
四、注意事项1. 在安装和操作过程中，务必佩戴好安全设备，如手套、护目镜等，确保人身安全。
烟雾探测器 安装手册 施工步骤
烟雾探测器安装手册施工步骤1. 安装前准备在开始安装烟雾探测器之前，请确保已准备好以下物品和条件：- 烟雾探测器：根据需求选择合适的烟雾探测器，如离子型、光电型等。
- 工具：螺丝刀、锤子、电笔、绝缘胶带等。
- 配件：膨胀螺丝、接线端子、电线（建议使用阻燃型）等。
- 电源：确保电源供应稳定且符合国家安全标准。
- 检测设备：如万用表等，用于检测电路。
- 安全防护用品：如安全帽、手套等。
2. 安装位置选择根据烟雾探测器的类型和使用场景，选择合适的安装位置。
一般要求如下：- 探测器应安装在易于探测烟雾的区域，避免安装在角落、梁柱等容易积累死角的区域。
- 探测器应安装在离地面1.5米以上的位置，以确保有效探测烟雾。
- 探测器之间的距离不宜过近，一般建议相邻探测器之间的距离不小于15米。
3. 布线1. 确定探测器的电源线和信号线的走向，尽量保持线路简洁、美观。
2. 使用绝缘胶带对电源线和信号线进行绝缘处理，确保线路安全。
3. 穿线时，避免电源线和信号线混在一起，以免造成误操作。
4. 安装探测器1. 将探测器固定在选定的安装位置，使用膨胀螺丝将探测器固定在墙壁或天花板支架上。
2. 连接探测器电源线和信号线到预留的接线端子或接线盒。
3. 确保探测器与电源线、信号线连接正确，使用绝缘胶带对连接处进行绝缘处理。
5. 检测与调试1. 连接检测设备，对探测器进行检测，确保电源线、信号线无误，探测器工作正常。
2. 对探测器进行调试，使其能够准确探测到烟雾并发出报警信号。
3. 如有需要，可对探测器进行编程，设置报警阈值、报警方式等。
6. 验收与交付1. 完成安装、检测与调试后，对烟雾探测器进行验收，确保其满足使用要求。
2. 向用户提供完整的施工资料、使用说明书和维护保养指南。
3. 向用户讲解烟雾探测器的工作原理、操作方法和注意事项，确保用户能够正确使用和维护。
7. 安全与环保1. 在安装过程中，请注意安全，避免触电、火灾等事故。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
VESDA LaserCOMPACT™VLC-500(仅继电器型)VLC-505（VESDAnet联网型）安装指南Vision Fire & Security2003年9月3．3版目录1．介绍2．线缆要求2．1电源线2．2数据线3．产品描述4．产品尺寸5．备用电池计算6．安装6．1安装前检查6．2除去前盖6．3除去线缆入口处的塑料卡子6．4固定托架框6．5把探测器固定在托架上6．6连接空气采样管6．7用密封管和套管连接6．7．1用密封管6．7．2用套管6．8终端线到终端卡的步骤6．9电源线到终端卡的端接6．10连接VESDAnet线到终端卡（仅适用于VESDA联网型）6．11中继线到终端卡的端接6．12辅助线到终端卡的端接6．13盖上LaserCOMPACT的前盖6．14检查管子连接7．启动电源7．1 启动系统8．初步系统检测8．1登录系统8．1．1用PC机登录8．1．2用LCD登录（仅适用于VESDA联网型）8．2标准化气流，清除气流故障8．2．1用LCD编程（仅适用于VESDA联网型）8．2．2用PC机8．3VESDANet网络通讯检查（仅适用于VESDA联网型）8．3．1用LCD编程8．3．2用PC8．4基础烟雾测试9．安装检查单10．维护和部件更换10．1 VLC的组成部件10．2 打开探测器10．3 合上探测器10．4 更换空气过滤器芯10．5 更换吸气泵1．介绍手册适用范围：本手册适用于VESDA LaserCOMPACT探测器的技术安装、完成基本使用和初级检查。
本手册不包含调试信息。
所有VESDA设备调试应由经VISION培训的VESDA工程师完成。
使用第9节中的检查单检查安装是否正确完成。
对应每一站点填写检查单的每一项，并提交给相应人员。
注意：✓探测器必须由通过VESDA培训的人员安装。
✓系统的运行依赖于管网设计的正确与否。
任何管网的改造都将可能改变系统的运行。
ASPIRE设计工具用于设计管网和检验相继的改变是否实用。
ASPIRE软件可以向您的代理商索要。
✓LaserCPMPACT的IP等级为30。
这个等级的设备不能被安装在任何有滴水和液体溅到的地方。
2．电缆需求LaserCOMPACT终端卡上的接线端最大横截面积应为2.5 mm2。
2．1电源线探测器需使用符合规格的电缆。
探测器电源要求如下：工作电压：18~30VDC电流消耗：最大值225mA（静态）最大值245mA（报警状态）2．2数据线在VESDAnet网络环路中，连接VESDA探测器时，所推荐的RS485数据线型号为Belden9841（或同类）。
电缆特征如下：24AWG，双绞线，屏蔽，120ohm电阻。
在VESDAnet网络中使用RS485线缆连接，两点间最大允许长度为1300米。
E=位于后面的线缆进入点E=线缆进入点5． 备用电池的计算电源电压通常为24VDC 。
用下面的表1计算您的VESDA 探测系统所需的蓄电池容量。
静态小时报警小时 静态容量（mAHr ）报警容量（mAHr +报警（mAHr ）÷×表1：计算电池容量6．安装6．1 安装之前的检查程序（a）如果有任何装运损坏的迹象时，不要安装LaserCOMPACT。
请通知您的代理商损坏情况。
（b）检查LaserCOMPACT的型号是否正确。
设备号位于探测器外壳底部。
（c）确定探测器固定位置。
LaserCOMPACT可以固定在墙上或者安全的表面。
如图形3所示，LaserCOMPACT有两种可行的固定方式。
✓空气进入管在盒子顶端，排气管在底部的方式固定设备（正向）。
✓空气进入管在盒子底部，排气管在顶部的方式固定设备（反向）。
（d）确定LaserCOMPACT最适合的固定位置。
确保在进气管和进线点周围有150mm的净空间，便于管路和电缆进入。
（e）确保线缆进入点和空气采样管在正确的位置。
（f）确定配合安装面上的安装托架所需的固定零件的型号。
安装板上的螺丝孔孔径为8mm。
图形3：LaserCOMPACT设备的方位。
正向（左图）、反向（右图）。
6．2 除去前盖（a）拧开两个位于前盖左右的两个螺丝。
（b）除去前盖。
前盖与主机之间有塑料带连接。
有‘LED CARD’标记的线缆连接主机里终端卡到前盖后面的LED卡。
如果你要从主机上分开前盖，就要依照（c）（d）步骤执行，或者到步骤6.3。
（c）从终端卡的插座上除去带‘LED CARD’标记的连线。
（d）在盖子边上把塑料带扭90度角，并从孔里塞出。
图形4：除去前盖的LaserCOMPACT（正面）6．3 除去线缆入口处的塑料塞子（a）确定将使用哪个线缆入口孔。
如图形4。
（b）从主机里面，用拇指推出孔塞。
6．4 固定安装托架注意：在钻孔前，确认在安装位置后面没有电线或管道。
确认安装位置是平整的。
（a）把安装托架放在安装面上，标出托架上的两个螺丝孔。
如图形5的尺寸。
用水平仪检查，确保托架是水平的。
（b）用合适于安装表面的固定零件，将安装托架牢固的固定在安装面上。
图形5：孔的尺寸和安装托架的方向6．5 把探测器固定在安装托架上（a）确认LaserCOMPACT需要的位置和方向。
（b）把探测器后面的四个直角槽挂在托架的突出部位上，以固定探测器。
如图形6。
（c）把设备向下滑动直到它卡牢在托架的突出部位上。
拧紧防松螺丝。
螺丝位置如图形7。
（d）检查设备确保不会从安装托架上滑下。
图形6：把探测器固定在安装托架上图形7：主机内部防松螺丝和其他构件的位置6．6 连接空气采样管空气进气端口的设计使用外径为25mm的标准管。
逐渐变细的空气进气端口方式不可以插入大于15mm的管子。
注意：实际操作中经常使用3/4英寸的管子（外径1 1/6英寸），有多种方式用适当的转接头连接管子和进口。
使LaserCOMPACT可用应于多种领域。
（a）去掉空气采样管的内外毛刺和棱角。
确定管子没有碎屑。
（b）去掉进气口和排气口的塞子。
（c）严丝合缝地把管子插入进气口，不能用胶粘合。
（d）如果需要的话，在排气口安插管子。
注意：不能用胶粘合进气管和排气管。
粘合接口会导致LaserCOMPACT采样管非常难以维护，并将导致设备损坏。
6．7 用密封套和套管布线 6．7．1 用密封套（a ） 如使用密封套，需使用正确的规格以适用直径为25mm 的线缆进入口。
（b ） 把密封套穿入LaseCOMPACT 的主机，按当地标准和电气标准固定。
6．7．2 用套管（a ） 用合适的套管连接头，把套管接入盒子边上的线缆进入口。
（b ） 把套管穿入LaserCOMPACT 的主机，按当地标准和电气标准固定。
图形8：终端卡上的PIN 点（联网型）NC=常闭状态 NO=常开状态 C=通常状态 图形9：终端卡上的PIN 点（继电器型）6．8 终端线到终端卡的步骤用您国家适用的接线标准，或使用下列推荐的步骤。
（a）剥去每根电线5~10mm的绝缘部分。
（b）并起两根线。
（c）把线插入接线端子。
（d）拧紧固定螺丝。
（e）检查电线牢固地固定在接线端子上。
（f）确保没有裸露的线头暴露在接线端子上。
线的绝缘部分一定要顶到接线端子上。
（g）根据手册中的电路图，检查每个终端接线都正确。
6．9 电源线到终端卡的连接（a）如图形8或图形9所示，电源终端在终端卡上的位置。
（b）如图形10所示，连接电源线到电源终端。
图形10：电源连线图示6．10 连接VESDAnet网络到终端卡（只适用于联网型）（a）如图形8指使终端卡上网络终端的位置。
（b）如图形11所示，连接VESDAnet网络连线。
这是一个5个探测器的例子。
这样的连线方法适用于两个或以上探测器的连接。
（c）保证整个VESDA网络接线的极性一致。
不要遗漏任何一个VESDAnet 网络中的点。
注意：当可能采用开路式配置时（详见系统设计手册），强烈推荐使用环路配置，保证故障冗余。
注意：当一个联网型探测器不用于VESDAnet网络环路中，而被当作一台单独的探测器使用时，VESDAnet网络终端的连线方式应如图形12所示。
图形11：VESDAnet网络连线示意图图形12：VESDAnet网络回路连线示意图（a）图形8或图形9显示了继电器终端在终端卡上的位置。
（b）按图形13和您的地点需求，连接继电器线到终端上。
终端连接位置用于输出接点信号（VLC-500）（左图）终端连接位置用于输出接点信号（VLC-505）（右图）图形13：继电器连线示意图（a）如图形8或图形9所示，继电器型或联网型设备在终端卡上的LED和Bias 端子。
（b）输出功能如下：LED+/- 连接220ohm电阻时，提供最大值为5V电压，15mA电流到远端的LED。
Bias+/- 连接1K电阻时，提供10V到远端复位/隔离开关的电压。
连接方法如图形14。
Reset+/- 有三个功能（主设备正常、待命、复位）。
运行需要5V到24VDC的电压输入。
（c）连接复位，LED，Bias的连线可以根据您的需要，或参考图形14。
复位开关隔离=关闭状态复位=打开状态远端LED图形14：辅助终端连线示意图6．13 盖上LaserCOMPACT的前盖（a）把所有的线用绑线带捆好。
（b）（如果你已经打开前盖、拔开连线）把前盖再绑到塑料带上，用带有‘LED CARD’标记的连线接到终端卡插槽上。
（c）按照第7和第8点的步骤打开电源，进行初步检查。
（d）盖上LaserCOMPACT的前盖，拧紧左右两粒螺丝。
6．14 检查管路固定（a）检查所有LaserCOMPACT空气进气口和塑料管连接的是否密封，并且没有多余的空气泄露。
如果可以，检查所有的金属管连接是否密封，没有空气泄露。
（b）检查LaserCOMPACT空气进气口的管子接口不被粘连，并牢固地套在空气进气孔里。
（c）检查所有的管子用适当的扣件安全地连接到设备上。
（d）检查管子上空气采样孔的数量和尺寸是正确的。
（e）参照设计方案，检查管子的路径是正确的。
7．打开电源注意：必须由VESDA专业人员打开系统电源。
7．1 接通系统的电源（a）除去终端卡上的1.5A 保险丝。
（b）打开探测器上的电源开关。
（c）检查位于终端卡上的电源终端的电压是在18VDC到30VDC。
如果超过30VDC或低于18VDC，时，要立即断开电源，并找到故障所在。
（d）如果在标准电压范围，再把保险丝安回。
系统大约15秒钟以后开电。
在此期间，LED会执行试验程序。
（e）如果打开电源后，系统报错：✓检查所有电源线是否牢固地安装在电源终端上了。
✓检查电源线的极性，是否正确端接了。
✓检查终端卡上的保险丝是否烧断了。
保险丝的位置如图形7所示。
注意：探测器有可能在电源打开时立即报错，那是正常的。
按位于探测器面板上的‘RESET’键，以关闭继电器和故障灯。
