什么是无功功率
� 从物理概念来解释容性无功功率：由于电容器是贮 藏电场能量的元件，当电容器加上交流电压后，电 压交变时，相应的电场能量也随着变化。当电压增 大，电流及电场能量也就相应加强，此时电容器的 电场能量就将外电源供给的能量以电场能量形式贮 藏起来；当电压减小和电场能量减弱时，电容器把 电场能量释放并输回到外面电路中。交流电容电路 不消耗功率，电路中仅是电源能量与电场能量之间 的往复转换。
7
什么是功率因数
� 非正弦电路的功率因数：
P=UI1 cosφ 1
Q=UI1sinφ 1
S=UI
此时非正弦电路功率因数为：λ = P = I1 cosΦ
UI I
1
式中：cosφ 1—基波功率因数 I1—基波电流
I—总电流
由上式可以看出：功率因数是由基波电流相移和电 流波形畸变两个因素决定的。总电流可以看成由三 个分量，基波有功电流、基波无功电流和谐波电流 组成。
� 需要注意的是：若电容器的实际运行电压与 电容器的额定电压不一致，则电容器的实际 补偿容量QC1为
QC1 =⎝⎜⎜⎛UUNCW⎠⎟⎟⎞2QNC
式中：UW—电容器的实际运行电压 UNC—电容器的额定电压 QNC—电容器的额定容量
26
电容器直接补偿的危害及防范措施
� 随着电力电子技术的飞跃发展，我国的工矿企业中 大量的使用以晶闸管为主要开关器件的整流及变频 设备，这些设备都是产生大量谐波的发源地。我们 在许多工矿企业中，经常遇到这样的情况，无功功 率补偿装置（电容器直接补偿）投入后，供电设备 中的电器件（包括变压器、电抗器、电容器、自动 开关、接触器、继电器）经常损坏，这就是谐波电 流被电容器直接补偿引起的谐波放大后而造成的。
19
无功补偿培训教程
无功补偿培训教程—基础篇一. 无功补偿基础知识(一)功率、功率因数1.有功功率：在直流电路中，从电源输送到电器(负载）的电功率，是电压与电流的乘积,也就是电器实际所吸收的功率。
在交流电路中，由于有电阻和电抗(感抗和容抗）的同时存在,所以电源输送到电器的电功率并不完全做功.因为其中有一部分电功率(电感和电容所储的电能）仍能回输到电源，因此，实际为电器所吸收的电功率叫有功功率.用字母P 表示.国际单位瓦，用字母W 表示。
通常有功功率的单位用千瓦，用字母KW 表示。
2.无功功率：电感和电容所储的电能仍能回输到电源，这部分功率在电源与电抗之间进行交换，交换而不消耗，称为无功功率。
用字母。
Q.表示,国际单位乏，用字母。
var 表示。
通常无功功率的单位用千乏，用字母。
Kvar 表示.（无功功率绝不是无用功率，它的用处很多，电动机需要建立和维持旋转磁场，使转子转动，从而带动机械运动,电动机的转子磁场就是靠从电源取得无功功率建立的；变压器也同样需要无功功率，才能使变压器的一次线圈产生磁场，在二次线圈感应出电压.）3.感性无功功率：接在电网中的许多用电设备是根据电磁感应原理工作的。
例如：通过磁场，变压器才能改变电压并将能量送出去，电动机才能转动并带动机械负荷。
磁场所具有的磁场能是由电源供给的。
电动机和变压器在能量转换过程中建立交变磁场，在一个周期内吸收和释放的功率相等，这种功率叫感性无功功率。
4.容性无功功率：电容器在交流电网中接通后,在一个周期内,上半周期的充电功率与下半周期的放电功率相等，不消耗能量,电容器的这种充放电功率叫容性无功功率。
5.视在功率:在交流电路中，如负载是纯电阻，电压和电流是同相位,那么电压和电流的乘积就是有功功率，但在有电感或电容的电路中，电压和电流有着相位差，所以电压和电流的乘积并不是负载电路实际吸收的电功率，而叫做视在功率。
用字母。
S 表示，国际单位伏安，用字母。
VA 表示.通常视在功率的单位用千伏安，用字母。
技术关于无功补偿的基础知识（全）
技术关于无功补偿的基础知识（全）出品｜正尔科技撰写｜姚康1、什么是谐波和基波？电力网络中呈周期性的变化的电压或电流的频率即为基波（又称一次波），我国电网规定频率是50Hz,所以基波是50Hz。
电力网络中除基波（50Hz）外，任一周期性的电压或电流信号，其频率高于基波（50Hz）的称为谐波。
2、无功补偿（Reactive power compensation）：在电力供电系统中起提高电网的功率因数的作用，降低供电变压器及输送线路的损耗，提高供电效率，改善供电环境。
所以无功功率补偿装置在电力供电系统中处在一个不可缺少的非常重要的位置。
合理的选择补偿装置，可以做到最大限度的减少电网的损耗，使电网质量提高。
反之，如选择或使用不当，可能造成供电系统，电压波动，谐波增大等诸多因素。
随着我国用电需求和电力设备的增加，对供电的可靠性和供电质量提出了更高的要求。
在电力系统中安装无功补偿装置是提高电能质量和降损的重要手段。
而电力电子技术、智能化系统控制技术的发展也为无功智能补偿技术的应用提供了保障。
一、加强电网无功补偿的重要意义电力系统无功分布是否合理，不仅关系到电力系统向用户提供电能质量的优劣，而且还直接影响电网自身运行的安全性和经济性。
无功补偿配置应根据电网情况，从整体上考虑无功补偿装置在各电压等级变电站、10kV及以下配电网和用户侧配置比例的协调关系，实施分散就地补偿与变电站集中补偿相结合，电网补偿与用户补偿相结合，高压补偿与低压补偿相结合，满足电网安全、经济运行的需要。
目前应用于配电网无功补偿的主要方式有以下几种：1、变电站集中补偿：主要目的是平衡输电网的无功功率，改善输电网的功率因数，提高系统终端变电所的母线电压，补偿变电站主变压器和高压输电线路的无功损耗。
变电站集中补偿一般和主变调档一起用VQC系统进行自动控制。
区域内多个变电站的无功补偿装置联合起来可组成区域电压无功自动控制系统（AVC）。
2、低压集中补偿：一般指在公变的低压侧进行集中并联电容器补偿。
无功补偿计算公式
无功补偿计算公式无功补偿是电力系统中的一个重要概念，是指在电力系统中对无功功率进行调整的过程，以提高系统的功率因素，降低无功功率的损失。
无功补偿的计算公式可以通过不同的方法得到，下面将详细介绍几种常见的无功补偿计算公式。
一、基础公式1.功率因数公式功率因数(PF)定义为有功功率与视在功率的比值，即：PF=P/S其中，P表示有功功率，单位为瓦特(W)；S表示视在功率，单位为伏安(VA)。
2.无功功率公式无功功率(Q)可以由功率因数和视在功率计算得到：Q=√(S²-P²)二、无功补偿公式1.容性补偿容性补偿是通过增加并行连接的电容器来提高功率因数。
假设原始功率因数为PF1，需要提高到目标功率因数PF2，容性补偿公式为：C = ((P * tan(acos(PF2)))) / (ω * (tan(acos(PF1)) -tan(acos(PF2)))))其中，C表示所需电容器的容量，单位为法拉(F)；P表示有功功率，单位为瓦特(W)；PF1和PF2分别表示原始功率因数和目标功率因数；ω表示电网的角频率，单位为弧度/秒。
2.感性补偿感性补偿是通过增加串联连接的电感来消除过多的无功功率。
感性补偿公式为：L = ((Q * tan(acos(PF2)))) / (ω * (tan(acos(PF1))) -tan(acos(PF2)))))其中，L表示所需电感的大小，单位为亨利(H)；Q表示需要消除的无功功率，单位为伏安(VAR)；PF1和PF2分别表示原始功率因数和目标功率因数；ω表示电网的角频率，单位为弧度/秒。
需要注意的是，以上公式仅适用于理想情况下的无功补偿计算。
在实际应用中，还需要考虑电力系统的特性、负载变化等因素，以确保无功补偿的效果和安全性。
三、案例分析假设一个电力系统的视在功率为10kVA，有功功率为8kW，功率因数为0.8、现在需要将系统的功率因数提高到0.9、根据以上的公式，可以计算出容性补偿和感性补偿的数值。
无功补偿基础知识经典
2) 以符合用户需要的电压波形向用户供电； 3) 不干扰其它系统（如通讯系统）的正常工作。
2、电网谐波源的产生 电பைடு நூலகம்系统产生谐波，主要是由于电力系统中，存在一些具有非线
性伏 安特性的输配电设备和用电设备。由于这些非线性元件存在， 即使电力系 统的电压为正弦波，但在电网中总有谐波电流或谐波 电压存在。所谓谐波 是指一个周期电气量的正弦波分量，其频率 为基波频率的整数倍。电力系 统所指的谐波是稳态的工频整倍数 的波形，电网暂态变化诸如涌流、各种 干扰或故障引起的过压、 欠压均不属谐波。谐波主要由谐波电流源产生。 当正弦基波电压 施加于非线性设备时，设备吸收的电流与施加的电压波形 不同，
无功补偿基础知识
电网知识
在电力系统中，联系发电和用电的设施和设备的统称。 属于输送和分配电能 的中间环节，它主要由联结成网的 送电线路、变电所、配电所和配电线路组成。 通常把由 输电、变电、配电设备及相应的辅助系统组成的联系发 电与用电的统一 整体称为电力网，简称电网。
在现代电网的发展过程中，各国结合其电力工业发展 的具体情况，通过不同 领域的研究和实践，形成了各自 的发展方向和技术路线，也反映出各国对未来电 网发展 模式的不同理解。近年来，随着各种先进技术在电网中 的广泛应用，智能 化已经成为电网发展的必然趋势，发 展智能电网已在世界范围内形成共识。
三、无功补偿的意义
无功补偿的意义： ⑴补偿无功功率，可以增加电网中有功功率的比例常数。 ⑵减少发、供电设备的设计容量，减少投资，例如当功率因数 cosΦ=0.8 增 加到 cosΦ=0.95 时，装 1Kvar 电容器可节省设备 容量 0.52KW；反之，增加 0.52KW 对原有设备而言，相当于增 大了发、供电设备容量。因此，对新建、改建工程， 应充分考虑 无功补偿，便可以减少设计容量，从而减少投资。
无功补偿基础知识
并联电容器、串联电抗器额定电压的 选择
根据以上五点，电容器的额定电压可先由下式求出计算值， 再从产品标准系列中选取，计算公式如下：
U CN
1.05U SN 3S
1 1 K
式中：UCN—单台电容器额定电压（KV）
USN—并联电容器接入点电网标称电压（KV）
S—电容器组每相的串联数
U LN
1.05U SN 3S
K 1 K
1.05 6 6% 3 1 1 6%
232V
每相串联电抗器额定容量
QLN=6%X7600/3=152KVAR
并联电容器、串联电抗器额定电压的 选择
结论：串联电抗器额定端电压、额定容 量均与并联电容器的额定电压、额定容量及 电抗率有关。
并联电容器、串联电抗器额定电压的 选择
那么我们再来讨论解决无功容量亏损问题的方法： 1．增加电容器组的容量
根据
可得 则
QC输出
1000 3 U 运行 Fra bibliotek1 -
K
XC
2 3
2
XC
3 1000
1
6.2
4.5%
7600
3
5.55
QC
3 U CN 2 XC
XC n
0
并联电容器、串联电抗器额定电压的 选择
举例说明：某矿35KV站，低压侧6KV，根据实际情 况计算需补偿7600Kvar的电容器组，运行电压为 6.2KV。
我们暂且选择额定电压为6.6/√3KV电容器，及电抗 率为4.5%的电抗器，这样的配置方式是否合理？
首先，
QC输出
无功补偿基础知识课件
无功补偿的配置与选型
配置原则
按照无功功率的分布和需求，合理配置 无功补偿装置，包括容量、类型、位置等。
VS
选型考虑因素
根据负荷性质、电网条件、运行要求等， 选择合适的无功补偿装置，包括并联电容 器、并联电抗器、静止无功补偿装置等。
无功补偿的监测与控制
监测方法
控制策略
THANKS
感谢观看
无功补偿基础知识课件
目 录
• 无功补偿基本概念 • 无功补偿设备 • 无功补偿原理 • 无功补偿的应用场景 • 无功补偿的效益与优化 • 无功补偿的相关计算
contents
01
无功补偿基本概念
无功功率定 义
无功功率 视在功率
无功功率的作用
建立和维持磁场
传递能量
无功功率在电力系统中还用于传递能 量。在输电线路中，无功功率有助于 抵消线路的感抗，提高系统的稳定性。
详细描述
在建筑领域中，各种建筑物和公共设施都是无功补偿技术 的应用对象。例如，在高层建筑、医院、商场等建筑物中， 无功补偿技术被广泛应用于供电系统中，以提高供电质量 和节能效果。此外，在公共设施中，如公园、广场等，无 功补偿技术也被广泛应用于照明系统中，以改善照明效果 和节能效果。
05
无功补偿的效益与优化
无功补偿的效益分析
提高电力系统的功率因数
改善电压质量
增加电力设备的容量
延长电力设备的使用寿命
无功补偿的优化策略
合理配置无功补偿设备
根据电力系统的实际情况，合理配置 无功补偿设备的位置、容量和类型， 以达到最优的补偿效果。
动态调整无功补偿
根据电力系统的运行状态和负荷变化， 动态调整无功补偿设备的运行参数， 以达到最优的补偿效果。
无功补偿基础知识问答
无功补偿基础问题问答1．为什么要进行无功补偿？绝大多数电力设备运行时，需要消耗无功电流，这些无功电流如果都从电网侧输送过来，电网是提供不了的，因为发电厂发出的无功功率有限。
所以需要在离负荷较近的地方，如变电站、配电室、台变等处，安装无功补偿装置。
另外，从电网侧输送无功，会造成变压器、线路的电能损耗增加，电压压降加大等问题的出现。
有效的无功补偿，能使输电损耗下降3～5%，是一项有效的减排降损措施。
2．为什么要选择自动无功补偿装置？用电负荷的波动可能使固定的补偿设备不是出现很大的欠补偿，就是出现过补偿（过补偿是不允许的，会增加用电损耗，并可能诱发谐振）。
自动无功补偿装置可以跟随用电负荷的波动，随时改变无功补偿量，达到理想的补偿效果。
3．投切电容为什么有很大冲击电流？电容是容性负荷，容性负荷的特点是电压不能突变，电流和电压的关系是I = C dU/dt，即电流与电压的上升率成正比。
在投切瞬间如果有大电压加在其上时，就会产生一个很大的冲击电流。
实际测量表明，冲击电流最大可达额定电流的40倍。
补偿行业推荐的过零投切的开关，如智能复合开关，就是要解决电流冲击问题。
4．异步电机运行为什么需要无功电流？无功电流的存在，使异步电机能够建立一个切割磁力线的旋转磁场，将电能转化为机械能。
5．谐波与电容的相互关系如何？电容在谐波情况下，会表现出更小的阻抗，所以谐波电流更容易流经电容上，造成电容因为过流过压而损坏；另一个角度讲，系统的谐波不是严格意义上的谐波电流源，还有谐波电压源的成分，所以当谐波电流流经电容后，会造成谐波放大。
6．就地补偿是最好的补偿方式吗？理论上，如果每个设备能够就地无功补偿，是最好的，系统中流经的无功电流最小。
但是现实中，这是比较难于实现的，因为很多负荷是波动的，固定补偿效果有限，自动补偿相对造价会很高。
所以，相对集中的补偿手段还是目前最主要的方式。
7．电机怎样就地补偿？电机就地补偿，一般是通过一个开关联到一个固定电容上。
无功补偿原理基础知识详解 (一)
无功补偿原理基础知识详解 (一)无功补偿是电力系统中十分重要的一环，能够在电网历史上扮演着至关重要的角色。
这篇文章将会详细介绍无功补偿的基础知识，让读者能够更加深入了解无功补偿的原理和应用。
一、无功补偿的意义在电力系统中，无功功率是一种看不见的功率，其并不向负荷输出，但是却会对电网造成一定的损耗和成本。
因此，为了最大程度地降低电网的无功功率，就必须引入无功功率的补偿。
无功补偿的作用在于，能够消除因为电网运作而产生的无功功率，从而减少能量的损失。
同时，对于变电站来说，也需要进行无功补偿，以确保变电站的容量可以被充分利用。
二、无功补偿的基本概念无功功率是指负载所需的无功电流与电压之积，也就是说，无功功率是由电感器和电容器等无功元件贡献的。
因此，无功补偿基于的就是对电感和电容的控制。
具体来说，无功补偿可以通过引入电容器和电感器两种方式实现。
在无功补偿过程中，电容器能够提供无功功率，并抵消电感器产生的无功功率。
因此，引入电容器后，可以达到减少无功功率的目的。
三、无功补偿的应用无功补偿广泛应用于电力系统中，其基本应用方式包括静态无功补偿和动态无功补偿。
静态无功补偿通常采用电容器组，作为一种被动补偿，其主要作用在于动态地响应网络的无功电流需求。
动态无功补偿则是采用高速控制系统，能够快速控制电网内的电容器或电感器，以实现电网的快速校正。
四、无功补偿的影响无功补偿存在对电力系统产生多种影响问题，包括电网安全性、稳定性、综合能量效率等。
通过合理的无功补偿方式，电网络可以在保持良好质量的情况下，尽可能地减少无功功率损失。
同时，不合理的无功补偿方式也会给电力系统带来消极影响，甚至影响电能的稳定供应。
五、无功补偿的发展趋势全球范围内，无功补偿技术的不断发展，使其不断适应复杂的电力系统环境，为保障电力系统的安全运行提供了重要的技术手段。
在未来的发展中，随着国家能源政策的调整，无功补偿将呈现更加广泛的应用景观，为保障电力系统的安全供应提供更加重要的技术支撑。
无功补偿
Company Logo
无功补偿原理
正弦波的特征量：
Im
i
i I m sin t
t
Im
特征量:
： 电流幅值（最大值）
： 角频率（弧度/秒）
： 初相角
两种正弦信号的相位关系
同 相 位
i2
2 1
i1
i2
1 2 t i 与 i2同相位 1
1 2 0
低压动态无功补偿装置
共补：
用接触器投切电容器称为MSC。接触器投入过程中，产生非常大 的电流，也就是常说的合闸涌流，实验表明合闸涌流严重时可 达电容器额定电流的50倍。这不仅影响电容器和接触器的使用 寿命，而且对电网造成冲击，影响其它设备的正常工作。其缺 点：涌流大，寿命短，故障多，维修费用高。 用无触点开关投切电容器称为TSC技术。它的平均动态响应时间 ≤10ms，最大20ms,控制器最快响应时间≤20ms，多组投切一次 到位≤40ms。 它投切是无涌流、无噪音、无过压、不怕灰尘、对电网不产生 污染、使用寿命长、可长时间免于维护、电容切除后不必放电 可马上投入等优点。 它彻底解决了快速变化和冲击负荷的补偿，尤其是一次到位的 寻优投切，有效的抑制电压闪变。对于像电焊机、点焊机。轧 钢机、油田抽油机等负载采用传统投切方式无法进行补偿， KFTBBWD型低压无功补偿装置可以圆满解决以上问题。
或
无功补偿与节电
2、增加电网的传输能力，提高设备利用率 由公式可知，在保持S不变时，功率因数提高后，可多输送有功 功率。
P S cos
无功补偿与节电
3、减少设备容量
P S COS
由公式可知，在保持P不变时，功率因数提高后，设备的容量将 减少。 4、改善电压质量
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
定期检查每一路的三相补偿电流是否一致
定期检查电抗器和电容的温度 定期检查电容的外形 简单介绍无功补偿发展的趋势
占用电力设备容量，降低发、供电设备的有效利用率。
增加部分企业的电费支出，加大生产成本。
无功补偿的原理
把具有容性功率负荷的装置与感性功率负荷并接在同一电路 当容性负荷释放能量时，感性负荷吸收能量，而感性负荷释 放能量时，容性负荷吸收能量，能量在两种负荷之间交换。 这样，感性负荷所吸收的无功功率可由容性负荷输出的无功 功率中得到补偿，而不再占用变压器的容量，这就是无功补 偿的原理。
无功补偿
基础知识
电能质量
电能质量是指通过公用电网供给用户端的交流电能的品质。 理想状态的公用电网应以恒定的频率、正弦波形和标准电压 对用户供电。同时，在三相交流系统中，各相电压和电流的 幅值应大小相等、相位对称且互差120°，但由于系统中的 发电机、变压器和线路等设备非线性或不对称，负荷性质多 变加之调控手段不完善及运行操作、外来干扰和各种故障等 原因，这种理想的状态并不存在，因此产生了电网运行、电 力设备和供用电环节中的各种问题，也就产生了电能质量的 概念。围绕电能质量的含义，从不同角度理解通常包括：
电容的自愈能力
自愈式电容器采用单层聚丙烯膜做为介质，表面蒸镀了一层薄金属作为导电 电极。当施加过高的电压时，聚丙烯膜电弱点被击穿，击穿点阻抗明显降低， 流过的电流密度急剧增大，使金属化镀层产生高热， 击穿点周围的金属导体迅速蒸发逸散，形成金属镀层空白区，击穿点自动恢 复绝缘。
无功补偿的维护
巡视时应注意其三相补偿电流是否存在并相等
视在功率、有功功率、无功功率
有功功率：
有功功率是保持用电设备正常运行所需的电功率，也就是将 电能转换为其他形式能量(机械能、光能、热能)的电功率。 用字母P表示，单位是瓦（W）或千瓦（kW）。 视在功率：
纯阻性电路中电压和电流是同相位的，电压和电流的乘积为 有功功率；但在感性或容性电路中，电压和电流有着相位差 ，所以电压和电流的乘积并不是负荷实际吸收的电功率，而 是表面的数值，称为视在功率。用字母S表示，单位是伏安 （VA）或千伏安（kVA）。
有功功率、无功功率、
视在功率三者之间 的关系符合勾股定律， S2=P2+Q2如图示。 三相电路中：
S=√3UI，
P=√3UIcosφ, Q=√3UIsinφ 。
电能质量分析仪的测试数据
功率因数低的危害
增加供电线路的损失，而为了减少损失则必须增大供电线路 的导线截面，增加投资。
增加线路上的电压损失，降低了电压质量。
视在功率、有功功率、无功功率
无功功率:
它是用于电路内电场与磁场的交换，并用来在电气设备中建立和维持磁 场的电功率。它不对外作功。凡是有电磁线圈的电气设备，要建立磁场 ，就要消耗无功功率。用字母Q表示，单位是乏（var）或千乏（kvar） 无功功率决不是无用功率，它的用处很大。电动机需要建立和维持旋转 磁场，使转子转动，从而带动机械运动，电动机的转子磁场就是靠从电 源取得无功功率建立的。变压器也同样需要无功功率，才能使变压器的 一次线圈产生磁场，在二次线圈感应出电压。因此，电感性用电设备不 但需要从电源取得有功功率，还必须从电源取得无功功率才能满足运行 的要求，没有无功功率，电动机就不会转动，变压器也不能变压，交流 接触器也不会吸合。
欠补是指电力系统中感性无功大于容性无功，即补偿不够。 过补是指电力系统中容性无功大于感性无功，即补偿过度。
无功补偿的方法--并联电容器补偿
安装电容器进行无功功率补偿时，可采取集中、分散或就地补偿三种形 式
就地补偿是对单台用电设备所需无功就近补偿的办法，把电容器直接接 到单台用电设备的同一个电气回路，与设备同时投运或断开。这种补偿 方法的效果最好，电容器靠近用电设备，就地平衡无功电流，可避免无 负荷时的过补偿，使电压质量得到保证。就地补偿一般常用于容量较大 的高低压电动机等用电设备。但这种方法在用电设备非连续运转时，电 容器利用率低，不能充分发挥其补偿效益。 分散补偿：将电容器组分组安装在车间配电室或变电所各分路的出线上 ，它可与工厂部分负荷的变动同时投入或切除。这种补偿方法效果也较 好。 集中补偿：把电容器组集中安装在变电所的一次或二次侧的母线上，这 种补偿方法，安装简便，运行可靠，利用率较高。
பைடு நூலகம்率因数
功率因数(Power Factor)：
又称为功率因子或力率，是有功功率与视在功率的比值。功 率因数在一定程度上反映了发电容量得以利用的比例，是合 理用电的重要指标。cosφ 力率电费
是指电力用户感性负载无功消耗量过大，造成功率因数低于 国家标准，从而按电费额的百分比追收的电费。
功率三角形
电能质量
电压质量：
是以实际电压与理想电压的偏差，反映供电企业向用户供应的电能是否合格的概 念。这个定义能包括大多数电能质量问题，但不能包括频率造成的电能质量问题 也不包括用电设备对电网电能质量的影响和污染。
电流质量：
反映了与电压质量有密切关系的电流的变化，是电力用户除对交流电源有恒定额 率、正弦波形的要求外，还要求电流波形与供电电压间同相位以保证高功率因数 运行，这个定义有助于电网电能质量的改善和降低线损，但不能概括大多数因电 压原因造成的电能质量问题。 供电质量： 其技术含义是指电压质量和供电可靠性，非技术含义是指服务质量。包括供电企 业对用户投诉的反应速度以及电价组成的合理性、透明度等。 用电质量： 包括电流质量与反映供用电双方相互作用和影响中的用电方的权利、责任和义务 也包括电力用户是否按期、如数交纳电费等。
无功补偿器原理框图
接触器投切的补偿器原理图
烟台中金使用的补偿器原理图
接触器 电抗器
电容器
电容器照片
电容器参数介绍
电抗器参数介绍
串联电抗器的原因--抑制谐波电流的放大

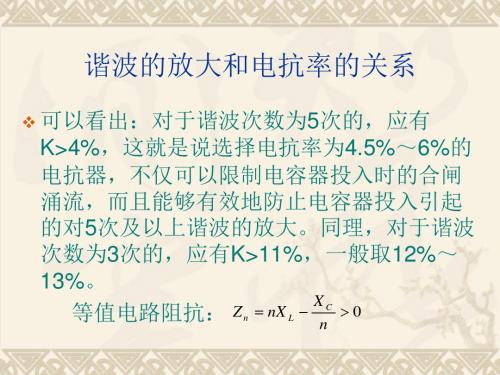

对谐波电流放大的抑制，采用并联电容器组串联电抗器是一种有效的技 术措施，其参数的确定要根据实际存在的谐波进行选择。并联电容器引 起谐波放大，是由于电容器回路在谐波频率范围内呈现容性。因此，在 电容器回路串联电抗器，通过选择电抗值使电容器回路在最低次谐波频 率下呈现感性，就可以抑制谐波的放大。
