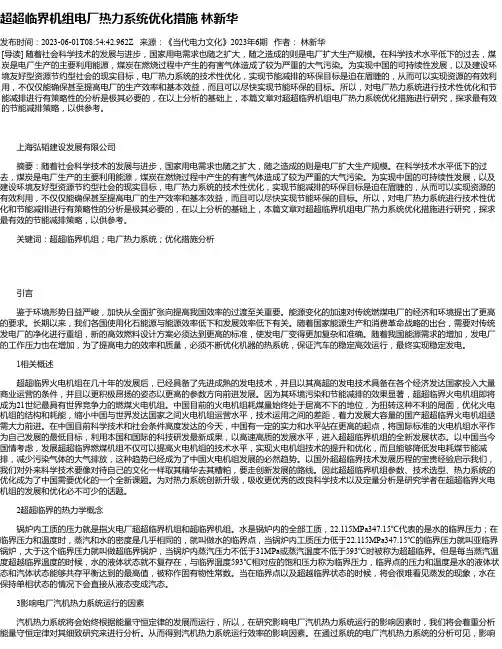

超超临界机组电厂热力系统优化措施林新华

超超临界机组电厂热力系统优化措施林新华发布时间:2023-06-01T08:54:42.962Z 来源:《当代电力文化》2023年6期作者:林新华[导读] 随着社会科学技术的发展与进步,国家用电需求也随之扩大,随之造成的则是电厂扩大生产规模。
在科学技术水平低下的过去,煤炭是电厂生产的主要利用能源,煤炭在燃烧过程中产生的有害气体造成了较为严重的大气污染。
为实现中国的可持续性发展,以及建设环境友好型资源节约型社会的现实目标,电厂热力系统的技术性优化,实现节能减排的环保目标是迫在眉睫的,从而可以实现资源的有效利用,不仅仅能确保甚至提高电厂的生产效率和基本效益,而且可以尽快实现节能环保的目标。
所以,对电厂热力系统进行技术性优化和节能减排进行有策略性的分析是极其必要的,在以上分析的基础上,本篇文章对超超临界机组电厂热力系统优化措施进行研究,探求最有效的节能减排策略,以供参考。
上海弘韬建设发展有限公司摘要:随着社会科学技术的发展与进步,国家用电需求也随之扩大,随之造成的则是电厂扩大生产规模。
在科学技术水平低下的过去,煤炭是电厂生产的主要利用能源,煤炭在燃烧过程中产生的有害气体造成了较为严重的大气污染。
为实现中国的可持续性发展,以及建设环境友好型资源节约型社会的现实目标,电厂热力系统的技术性优化,实现节能减排的环保目标是迫在眉睫的,从而可以实现资源的有效利用,不仅仅能确保甚至提高电厂的生产效率和基本效益,而且可以尽快实现节能环保的目标。
所以,对电厂热力系统进行技术性优化和节能减排进行有策略性的分析是极其必要的,在以上分析的基础上,本篇文章对超超临界机组电厂热力系统优化措施进行研究,探求最有效的节能减排策略,以供参考。
关键词:超超临界机组;电厂热力系统;优化措施分析引言鉴于环境形势日益严峻,加快从全面扩张向提高我国效率的过渡至关重要。
能源变化的加速对传统燃煤电厂的经济和环境提出了更高的要求。
长期以来,我们各国使用化石能源与能源效率低下和发展效率低下有关。

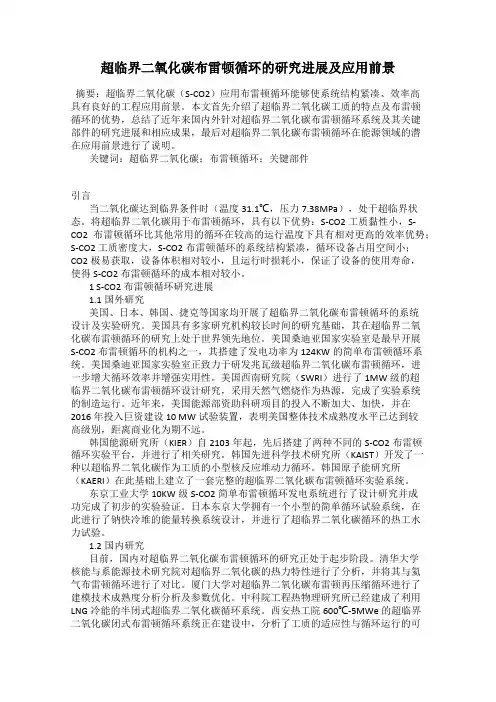

超临界二氧化碳布雷顿循环的研究进展及应用前景

超临界二氧化碳布雷顿循环的研究进展及应用前景摘要:超临界二氧化碳(S-CO2)应用布雷顿循环能够使系统结构紧凑、效率高具有良好的工程应用前景。
本文首先介绍了超临界二氧化碳工质的特点及布雷顿循环的优势,总结了近年来国内外针对超临界二氧化碳布雷顿循环系统及其关键部件的研究进展和相应成果,最后对超临界二氧化碳布雷顿循环在能源领域的潜在应用前景进行了说明。
关键词:超临界二氧化碳;布雷顿循环;关键部件引言当二氧化碳达到临界条件时(温度31.1℃,压力7.38MPa),处于超临界状态。
将超临界二氧化碳用于布雷顿循环,具有以下优势:S-CO2工质黏性小,S-CO2布雷顿循环比其他常用的循环在较高的运行温度下具有相对更高的效率优势;S-CO2工质密度大,S-CO2布雷顿循环的系统结构紧凑,循环设备占用空间小;CO2极易获取,设备体积相对较小,且运行时损耗小,保证了设备的使用寿命,使得S-CO2布雷顿循环的成本相对较小。
1 S-CO2布雷顿循环研究进展1.1国外研究美国、日本、韩国、捷克等国家均开展了超临界二氧化碳布雷顿循环的系统设计及实验研究。
美国具有多家研究机构较长时间的研究基础,其在超临界二氧化碳布雷顿循环的研究上处于世界领先地位。
美国桑迪亚国家实验室是最早开展S-CO2布雷顿循环的机构之一,其搭建了发电功率为124KW的简单布雷顿循环系统。
美国桑迪亚国家实验室正致力于研发兆瓦级超临界二氧化碳布雷顿循环,进一步增大循环效率并增强实用性。
美国西南研究院(SWRI)进行了1MW 级的超临界二氧化碳布雷顿循环设计研究,采用天然气燃烧作为热源,完成了实验系统的制造运行。
近年来,美国能源部资助科研项目的投入不断加大、加快,并在2016 年投入巨资建设10 MW试验装置,表明美国整体技术成熟度水平已达到较高级别,距离商业化为期不远。
韩国能源研究所(KIER)自2103年起,先后搭建了两种不同的S-CO2布雷顿循环实验平台,并进行了相关研究。
超临界二氧化碳布雷顿循环的参数优化

id Th y l so tmie n hehgh e iin y e e g o v r i n me h ns o e. ec cewa p i z d a d t i - f ce c n r y c n e so c a im fCO2c ce y l wa e r s n e .Th e u t h w h ts p rrtc lCO2c cei n e fci ee e g o e so s r p e e td e r s lss o t a u e c iia y l sa fe tv n r y c nv ri n s s e a d i ut b e f rlw o e o te e e a u er a t r . y t m n s s i l o o c r u ltt mp r t r e c o s a
第 4 卷 第 1期 5 2
21年 1 月 01 2
原
子
能
科
学
技
术
Vo . 1 45, .1 No 2
De . 2 1 c O1
At omi e g i nc n c o og c En r y Sce e a d Te hn l y
超 临界 二 氧化 碳 布 雷 顿 循环 的参 数 优 化
( n ttt f N u la n w eg c n lg I siueo ce ra d Ne En r y Teh oo y,Tsn h aUn v riy,Bejn 0 0 4,Ch n ) i g u ie st iig 1 0 8 ia
Ab t a t By welmo eig a s p r rtc lc r o ix d a t n r c mp e so y l sr c : l d l u e c iia a b n do i e Br y o e o r s i n c ce,t e n h
基于燃机废热的超临界二氧化碳布雷顿循环的热力学分析

第31卷第2期2020年6月中国计量大学学报Journal of China University of MetrologyVol.31No.2Jun.2020 【文章编号】 2096-2835(2020)02-0177-06 DOI:10.3969/j.issn.2096-2835.2020.02.007【收稿日期】 2020-03-26 《中国计量大学学报》网址:zgjl.cbpt.cnki.net【通信作者】 王 琦(1979),男,副教授,博士,主要研究方向为生物质热解和利用。
E-mail:wangqi@cjlu.edu.cn基于燃机废热的超临界二氧化碳布雷顿循环的热力学分析张 展1,王 琦1,沈德魁2(1.中国计量大学计量测试工程学院,浙江杭州310018;2.东南大学能源与环境学院,江苏南京210096)【摘 要】 目的:研究超临界二氧化碳(SCO2)布雷顿循环布局对回收燃机废热性能的影响。
方法:利用Aspen plus软件建立SCO2布雷顿循环模型,将某F级天然气燃气轮机排气废热作为热源,采用序列二次规划(SQP)优化方法来获得最优系统参数优化。
结果:以简单回热循环为基准,间冷循环利用SCO2的流体特点降低压缩功和初始吸热温度,提升了13.76%净输出功;再压缩循环不能带来净输出功的增加,退化为简单回热循环;双级回热循环利用其分流和多回热器的特点,具有最高的净输出功,较简单循环提升37.21%。
结论:通过优化SCO2布雷顿循环的布局,能够有效提升废热利用率、循环效率和净输出功率。
【关键词】 燃气轮机;超临界二氧化碳;布雷顿循环;净输出功【中图分类号】 TK123 【文献标志码】 AThermodynamic analysis of the supercritical carbon dioxide Braytoncycle for waste heat recovery of gas turbinesZHANG Zhan1,WANG Qi 1,SHEN Dekui 2(1.College of Metrology and Measurement Engineering,China Jiliang University,Hangzhou 310018,China;2.School of Energy and Environment,Southeast University,Nanjing 210096,China)[Abstract] Aims:To study the influence of the supercritical carbon dioxide(SCO2)Brayton cycle layout ongas turbine waste heat recovery.Methods:The Aspen plus software was used to establish a SCO2Braytoncycle power generation system for waste heat recovery from an F-Class gas turbine.The sequence quadraticprogram(SQP)optimization method was chosen to obtain the optimum system parameters.Results:Comparedto the Simple Brayton Cycle(SBC),the employment of the Intercooling Brayton cycle(IRC)reduced thecompression work and the Initial endothermic temperature in terms of the characteristics of SCO2and enhancedthe net output power up to 13.76%.The recompression Brayton cycle(RBC)could not increase the net outputwork.The dual Recuperated Cycle(DRC)based on the strength of the split and multi-regenerators obtainedthe highest net output power which increased up to 37.21%.Conclusions:The utilization of the waste heat,cycle efficiency and net output power can be effectively improved by optimizing the SCO2layout structure.[Key words] gas turbine;supercritical carbon dioxide;Brayton cycle;net output power 超临界二氧化碳布雷顿循环作为极具有发展潜能的能量转化系统之一[1]。
超临界发电机组的运行效率与燃烧优化研究

超临界发电机组的运行效率与燃烧优化研究随着能源需求的不断增长和环境保护意识的提高,超临界发电机组作为一种高效能源转换装置正逐渐受到关注。
超临界发电机组的运行效率对于发电厂的经济性和环境影响具有重要意义。
为了提高超临界发电机组的运行效率,燃烧优化研究成为一个重要的课题。
本文旨在探讨超临界发电机组的运行效率以及燃烧优化的方法和技术。
首先,我们需要了解超临界发电机组的运行原理和特点。
超临界发电机组是一种利用超临界工质进行汽轮-发电机联合循环的高效发电系统。
其工质参数超过了临界点,具有较高的热力学性能和循环效率。
相对于传统的亚临界发电机组,超临界发电机组具有更高的热效率和发电效率,能够实现更好的热再利用。
然而,超临界发电机组的运行效率受到多种因素的影响。
其中,燃烧过程是影响发电机组运行效率的重要因素之一。
燃烧质量和燃烧效率直接影响着发电机组的热效率和发电效率。
因此,燃烧优化是提高超临界发电机组运行效率的关键。
燃烧优化方法包括燃烧控制、优化燃料、优化燃烧器和优化循环等。
首先,燃烧控制是通过调整燃烧过程中的各项参数来实现的,包括燃料供给、空气供给、燃料混合和燃烧温度等。
合理的燃烧控制可以提高燃烧效率,减少燃烧产物的排放。
其次,优化燃料也是燃烧优化的重要手段之一。
不同的燃料具有不同的物理和化学性质,通过选择适合超临界发电机组的燃料可以改善燃烧性能,提高燃烧效率。
例如,使用低灰分和低硫分的燃料可以减少灰分和硫分对发电机组燃烧系统的污染和腐蚀。
另外,优化燃烧器也可以提高超临界发电机组的燃烧效率。
燃烧器是燃料和空气混合的关键环节,通过改进燃烧器的结构和设计,可以实现更充分的燃烧和更高的燃烧效率。
例如,采用先进的燃烧器设计可以增加燃料的混合度,减少氧化还原反应的不完全燃烧,从而提高燃烧效率。
最后,优化循环也是提高超临界发电机组运行效率的重要手段。
通过调整循环参数和优化循环布局,可以减少能量损失和阻力,提高涡轮机和发电机组的效率。
超临界布雷顿循环

超临界布雷顿循环超临界布雷顿循环是一种高效的发电技术,其利用高温高压的水蒸气驱动涡轮机发电。
该技术相较于传统的燃煤发电具有更高的效率和更低的污染排放,因此备受关注。
一、超临界布雷顿循环的基本原理超临界布雷顿循环是一种利用水作为工质的热力发电技术。
其基本原理是将水加热至超过临界点(374℃,22.1MPa),使其变为超临界状态,然后将其喷入涡轮机中驱动涡轮旋转,最终通过发电机将机械能转化为电能输出。
二、超临界布雷顿循环相较于传统燃煤发电的优势1. 更高的效率相较于传统燃煤发电,超临界布雷顿循环具有更高的效率。
这是因为在超临界状态下,水具有更大的比容和比焓,从而可以更充分地释放能量并驱动涡轮旋转。
2. 更低的污染排放传统燃煤发电过程中会产生大量的二氧化碳、氮氧化物和硫化物等有害气体,对环境造成严重污染。
而超临界布雷顿循环则可以通过优化燃烧过程和使用高效的脱硫、脱氮技术等手段,将污染排放降至最低。
3. 更加灵活传统燃煤发电需要在固定的温度和压力下进行,而超临界布雷顿循环则可以根据实际情况灵活调整温度和压力,以达到最佳发电效果。
三、超临界布雷顿循环的应用前景随着全球能源需求的不断增长和对环境保护要求的提高,超临界布雷顿循环作为一种高效、清洁的发电技术备受关注。
目前已经有多个国家在大规模应用该技术,如中国、美国、日本等。
四、超临界布雷顿循环面临的挑战1. 技术难度较大超临界布雷顿循环需要高温高压条件下工作,对设备和材料提出了较高要求。
因此其设计和制造难度较大,需要更加精密的技术和工艺。
2. 能源供应不稳定超临界布雷顿循环需要大量的热能供应,而能源供应不稳定可能会影响其正常运行。
因此需要建立完善的能源储备和调度系统,以确保其可靠性和稳定性。
五、结语超临界布雷顿循环是一种高效、清洁的发电技术,在未来的能源发展中具有广阔的应用前景。
尽管面临一些挑战和难题,但随着技术不断进步和完善,相信其将会在未来发电领域中扮演越来越重要的角色。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
中国工程热物理学会燃烧学学术会议论文编号:15xxxx 基于超临界CO2布雷顿循环的燃煤发电系统优化分析周敬1,凌鹏1,2,张晨浩1,崔晓宁1,徐俊1,许凯1,苏胜1,胡松1,汪一1,向军1,* (1华中科技大学煤燃烧国家重点实验室,武汉4300742长沙理工大学能源与动力工程学院,长沙,410114)(Tel:87542417-8206,Email:xiangjun@)摘要:本文建立超临界CO2燃煤发电系统全流程优化模型,在32.5MPa/605℃/610℃/610℃/高参数条件下,分析不同冷却方式、再热级数以及省煤器布置方式对系统性能的影响。
结果显示:中间冷却与二次再热在高压缩比下能有效提高S-CO2布雷顿循环热力性能;锅炉受热面压降能降低循环系统热力学性能且对二次再热影响高于一次再热;从高温回热器入口引出部分流到省煤器能有效提升S-CO2发电系统全厂效率;;相同条件下,超临界CO2发电系统全厂效率高于传统蒸汽锅炉。
关键词超临界CO2布雷顿循环;燃煤发电系统;热力系统优化;全流程模型Thermodynamics optimization analysis of supercritical CO2 coal-fired power generation system based on Supercritical CO2 Brayton Cycle Zhou Jing1,Ling Peng 1,2, Zhang Chenhao 1, Cui Xiaoning1, Xu Jun 1, Xu Kai 1, Su Sheng 1, Hu Song 1, WangYi 1, Xiang Jun 1, *(1 State Key Laboratory of Coal Combustion, School of Energy and Power Engineering, HuazhongUniversity of Science and Technology, Wuhan 430074, China2 School of Power and Energy Engineering, Changsha University of Science and Technology, ChangshaHunan 410114, China)Abstract:This paper establishes a Thermodynamics optimization model of supercritical CO2 coal-fired power generation system. Under the high-parameter conditions of 32.5MPa/605°C/610°C/610°C/, different cooling modes, reheat stages, and economizer layouts are analyzed for system performance. The results show that the intercooling and double reheat can improve the thermal performance of the S-CO2 Brayton cycle at high compression ratios effectively; double reheat is more affected by the pressure drop at the heated surface of the boiler than the single reheat.; the case that the part flow is introduced from the inlet side of high-temperature recuperator into the economizer can utilize effectively waste heat and improve the whole plant efficiency; Under the same conditions, the whole plant efficiency of supercritical CO2 power generation system is higher than the traditional steam boiler.Key words:Supercritical CO2Brayton cycle; Coal-fired power generation system; Thermodynamics optimization analysis; Process analysis0前言提高发电机组效率、降低污染物的排放是电力行业研究的永恒主题和目标;当前,锅炉系统主要是以蒸汽朗肯循环为主流的能量转换系统,其发展受到材料和技术的限制。
为了突破传统路线的瓶颈,一些新概念先进动力系统[1, 2],例如超临界CO2布雷顿循环系统,受到越来越多的关注。
超临界CO2工质具有合适的临界压力,无毒低成本,能量密度大,传热效率高,系统简单,结构紧凑等特点[3]。
超临界CO2布雷顿循环系统最开始被提出应用于核反应装置。
Kato等[4]通过测试超临界CO2全压缩、部分压缩以及不压缩三种循环方式,根据热效率、安全性、造价以及装备制造工艺得出其可很好地代替液态金属冷却快堆。
Dostal[5]研究指出S-CO2再压缩布雷顿循环在中高温450~700℃温度是最优的布置方式,能很好克服回热器夹点问题导致的传热恶化问题。
很多研究表明超临界CO2布雷顿循环在服回热器夹点问题导致的传热恶化与系统效率下降问题[6, 7]。
很多研究表明超临界CO2布雷顿循环在集中于核能、太阳能、余热利用、化石能源等展现了良好热力学性能[8-10]。
目前,超临界CO2布雷顿循环在燃煤锅炉的应用目前研究仅处于起步的阶段。
Le 等[11]通过构建了超临界CO2布雷顿循环和煤粉锅炉耦合概念模型,其系统循环效率高达50%,全厂效率高于传统蒸汽锅炉5%左右。
然而,该研究并没有考虑适用于超临界CO2燃煤发电机组的超临界CO2布雷顿循环热力优化分析,本文建立一套超临界CO2燃煤发电系统全流程模型,基于超临界CO2锅炉32.5MPa/605℃/610℃/610℃/高参数特性对超临界CO2布雷顿循环中冷却方式、再热级数以及省煤器布置进行优化,并与相同参数下传统蒸汽锅炉燃煤发电系统进行性能对比分析。
1模型建立1.1超临界CO2布雷顿循环简单的超临界CO2布雷顿再压缩循环包括主压缩机、辅助压缩机、两个回热器、预冷器以及热源和S-CO2透平。
如图1所示,进入预冷器前一部分流股7通过旁路压缩机压缩至高温回热器高压端,另一部分流股进入预冷器、主压缩机和低温回热器与其汇合一同进入高温回热器,经过回热的流股4进入热源吸热通过S-CO2透平做功,之后依次通过高温回热器以及低温回热器换热。
超临界CO2布雷顿循环模型与输入参数见表1[12],其中回热器采用HEATX换热器,可使用TQ-CURVES功能分析回热器高压端与低压端温差分布。
2图1 简单超临界CO2布雷顿再压缩循环示意图基金项目:国家重点研发计划(2017YFB0601802);国家自然科学基金(51576086,51576081)表1 超临界CO 2循环参数[12]Item Parameter Value Unit 主压缩机 入口压力/温度78/32 bar/℃ 超临界CO 2循环组件压降 0.1 MPa 锅炉受热面 压降 0.5 MPa S-CO 2压缩机 绝热效率 89.00% — 电动机效率 99.60% — S-CO 2透平绝热效率 93.00% — 机械效率98.50%—由图2可知,将以上建立模型与文献进行对比,其中压缩机入口压力在15-30MPa ,S-CO 2透平入口温度在550-850℃,其热效率基本保持一致,效率误差在1.2%之内。
同时,图3(a )对压缩机入口压力30MPa ,透平入口温度650℃情况下中回热器换热量Q 与温差△T 进行分析,可发现低温回热器会发生温度夹点问题,温差最小处并非发生在低温回热器两端,高温回热器并不会出现以上问题。
这是由于低温回热器低压端参数接近超临界点附近,从图3(b )可知超临界CO 2流体比热容在超临界点附近出现突变,从而导致低温回热器在端点处温差并非最小。
以上是简单的超临界CO 2布雷顿循环,为了适应于超临界CO 2锅炉超高温超高压参数,可采用二次再热、中间冷却手段提升系统热力学性能,在第二节将进行讨论。
系统循环热效率 / %压缩机入口压力 / Mpa回热器两端温差 / ℃C p / k J ·k g -1K -1密度 / k g ·m -3(虚线表示文献结果,实现表示模拟结果) (a )回热器Q-T 曲线;b )物性随温度变化曲线图2 模型验证 图3 回热器性能分析1.2 超临界CO 2燃煤锅炉与常规蒸汽锅炉相似,超临界CO 2锅炉部分包括燃料燃烧过程与烟气换热过程,见图4,其模型参照前面工作超超临界传统蒸汽锅炉建立[13, 14],采用RYield 反应器和RGibbs 反应器表示燃烧过程中燃料分解以及燃烧过程,烟气侧换热采用Heater 模块,其中烟气侧采用PR-BM 物性方法[15],S-CO 2工质侧采用LK-PLOCK 物性方法[11, 12]。
尾部烟道中采用分流器FSplit 模块,用于控制前烟道与后烟道的烟气比例,以达到S-CO 2工质调温的目的,相当于烟道挡板。
与传统锅炉不同之处,超临界CO 2锅炉中S-CO 2工质入口温度较常规锅炉给水温度高,大约100-200℃,因此超临界CO2锅炉余热利用显然不能按照常规方法布置。
目前,尾部烟气余热利用常用方式由以下方式:增加空气预热器吸热量;从超临界CO2循环系统引出部分流到省煤器。
以上内容在第二节将对省煤器的布置进行讨论。
CW1—主S-CO2流冷却壁;CW2—一次再热S-CO2流冷却壁;CW3—二次再热S-CO2流冷却壁;LSH—低温过热器;RH1-2—一次再热高温再热器冷段;RH2-2—二次再热高温再热器冷段;HSH—高温过热器;RH1-3—一次再热高温再热器热段;RH2-3—二次再热高温再热器热段;RH1-1—一次再热低温再热器;RH2-1—二次再热低温再热器;ECO—省煤器;AP—空气预热器图4 S-CO2锅炉模型2系统性能计算与分析图5展示了适用于超临界CO2锅炉的超临界CO2布雷顿循环流程图,其中压缩机处红色虚线框代表单级冷却方式,蓝色实线框代表着中间冷却方式;再热部分红色虚线和蓝色实线框分别表示一次再热和二次再热;省煤器部分根据从不同回热器入口引流分为方案一与方案二。
