每一个印刷厂都认为计算机直接制版系统能够极大地提高印刷质量，由于它不需要使用胶片，而是直接在印版上成像，因此能使印刷车间变得更加整洁，同时还能让人们使用更加精确的网点，减少了印刷机所受的四色印刷的限制。
此外，计算机直接制版系统能够减少网点变形，最大限度地补偿印刷机上的网点扩大。
在这样发展趋势下，很多制造商都推出了用于计算机直接制版系统上的随机加网产品。
传统的半色调加网就是我们常说的调幅加网，它由一系列规则排列的网点组成，通过网点尺寸的变化来体现高光或暗调的区别。
调幅加网具有很强的预测性，而且在印刷机上的效果比随机加网要好。
这种技术的局限性就在于，印刷厂必须要保证图像在最亮和最暗的地方不丢网点。
随着加网线数的增加，控制高光网点和保持暗调网目间的间隙就变得越来越困难了。
调频加网或随机加网使用了与调幅加网完全不同的方式，它们能够保持网点尺寸的一致，但会改变网点之间的距离。
由于在很多区域内网点非常小而且排列的非常紧密，因此调频加网能够再现出更多的细节（中间调），同时减少“莫尔”条纹出现的机会。
用调频加网技术印刷出的图像往往能够达到连续调照片的质量。
但是，由于调频加网使用了非常小的网点，因此在调幅加网过程中常常出现的高光网点的问题也会出现在调频加网的大部分阶调中。
在计算机直接制版技术出现以前，人们很难将微网点从胶片上转移到印版上，而现在，这个问题就能很容易地得到解决了。
很多新兴的加网技术都是调幅和调频加网的混合体。
混合加网在大部分色调区域内使用传统的条幅加网方式，而在高光和暗调区域使用调频加网技术。
通过混合加网，胶印厂能够提高调幅加网区域的加网线数，而不会给印刷机带来额外的负担。
以下就是目前市场上比较常见的几种最新加网产品（爱克发、ArtworkSystems、艾司科、富士胶片、海德堡、柯达、Rampage系统、RIPit和网屏）。
(整理)浅谈CTP加网技术
浅谈CTP加网技术毫无疑问，每一个印刷厂都认为计算机直接制版系统能够极大地提高印刷质量，由于它不需要使用胶片，而是直接在印版上成像，因此能使印刷车间变得更加整洁，同时还能让人们使用更加精确的网点，减少了印刷机所受的四色印刷的限制。
此外，计算机直接制版系统能够减少网点变形，最大限度地补偿印刷机上的网点扩大。
在这样发展趋势下，很多制造商都推出了用于计算机直接制版系统上的随机加网产品。
传统的半色调加网就是我们常说的调幅加网，它由一系列规则排列的网点组成，通过网点尺寸的变化来体现高光或暗调的区别。
调幅加网具有很强的预测性，而且在印刷机上的效果比随机加网要好。
这种技术的局限性就在于，印刷厂必须要保证图像在最亮和最暗的地方不丢网点。
随着加网线数的增加，控制高光网点和保持暗调网目间的间隙就变得越来越困难了。
调频加网或随机加网使用了与调幅加网完全不同的方式，它们能够保持网点尺寸的一致，但会改变网点之间的距离。
由于在很多区域内网点非常小而且排列的非常紧密，因此调频加网能够再现出更多的细节（中间调），同时减少“莫尔”条纹出现的机会。
用调频加网技术印刷出的图像往往能够达到连续调照片的质量。
但是，由于调频加网使用了非常小的网点，因此在调幅加网过程中常常出现的高光网点的问题也会出现在调频加网的大部分阶调中。
在计算机直接制版技术出现以前，人们很难将微网点从胶片上转移到印版上，而现在，这个问题就能很容易地得到解决了。
很多新兴的加网技术都是调幅和调频加网的混合体。
混合加网在大部分色调区域内使用传统的条幅加网方式，而在高光和暗调区域使用调频加网技术。
通过混合加网，胶印厂能够提高调幅加网区域的加网线数，而不会给印刷机带来额外的负担。
以下就是目前市场上比较常见的几种最新加网产品（爱克发、Artwork Systems、艾司科、富士胶片、海德堡、柯达、Rampage系统、RIPit和网屏）。
爱克发爱克发公司声称自己推出的加网技术能够将调幅和调频加网的优势结合起来。
CTP制版技术-1
印刷工程系
江南 理工
所以我们看到过去两年国际银价从10美元／盎司飙升 至48美元／盎司，印刷胶片的价格也随之翻番，虽然 近几个月重金属市场大幅波动，银价已经降30美元／ 盎司，印刷胶片却没有降价的可能了。图1为2001～ 2011年白银价格走势。 但是CTP版材的价格在过去两年走势刚好相反，价 格几近腰斩。为什么CTP版材的价格和印刷胶片的价 格走势完全相反呢?主要是因为CTP版材的供应市场竞 争日趋激烈，仅在中国过去4年就有几十家公司建厂 供版；其次是作为CTP版材的主要生产材料铝是产能 过剩的，尤其中国更是全球电解铝的最大生产国，长 期过剩的产能导致铝价波动相对较小；采用CTP出版 和采用传统PS版的生产成本已经持平或者更低了，。 印刷工程系
印刷工程系
江南 理工
紫激光半导体激光器应用的民用化发展方向也给市 场带来了低成本CTP技术的预期； 1997年基于830nm半导体激光器的红外热敏CTP设备 出现，并迅速普及，热敏版材的众多生产商为其提供 了市场应用的基础，基于1064nm的热敏CTP设备逐 步退出市场。 在2000年的印展会上，有两家参展商展出了基于 UV光源的CTcP。2000年，全球已安装了4000多台 CTP设备，其中，基于热敏的约占60％，基于光敏的 约占40％，基于CTcP的约70台。 2004年印展会上；由于计算机技术和信息材料技 术的高速发展，印刷行业作为当时信息技术传播的重 要途径，其技术的更新也越来越快， 印刷工程系
CTP系统及加网技术分析
信息科学Ⅵ裂群■l￡C T P系统及加网技术分析陈凤娟(辽宁对外经贸学院信息技术系辽宁大连116052)[摘要]数字印刷是一个完全数字化的生产流程，体现了最新的计算机技术与印刷技术。
数字印刷的过程是从计算机直接到印版，即直接制版(C T P)技术。
直接制版技术省却了许多工艺过程，缩短了印刷周期，提高了生产的自动化程度。
给印刷界带来了革命性的变革。
在直接制版系统中．光栅图像处理器(R I P)是一个1F常霞要的技术，它对于提高C TP的性能有很大的影响。
[关键词]数字印刷直接制版(CT P)光栅图像处理器(R I P)加网中图分类号：TS8文献标识码：A文章编号：1071--7597(2008)1110042--02一、引一随着计算机技术的发展。
印刷行业中图像处理技术和网络技术等的运用，数字印刷已经脱颖而出，在印刷行业占据了一席之地。
数字印刷是一个完全数字化的生产系统，数字流程贯穿了整个生产过程，从信息的输入一直到印刷，甚至装订输出。
数字印刷把印前、印刷和印后融为了一体。
从系统控制的角度来看。
它是一个无缝的伞数字系统。
而且，数字印刷的产品种类也是多样化的，既可以是商业印刷品，也可以是出版物、商标、卡片，甚至包装印刷品，覆盖了相当广泛的专业领域。
数字印刷具备按需生产能力，可以根据具体要求，生产制作顾客需要的信息产品。
数字化工艺流程的需要使直接制版(C T P)技术得到广泛应用。
同时，C TP可处理多种印刷方式，包括商业表格、说明书、通讯录、文件、财务、报纸、标签和包装。
除此之外，C TP还适合印刷单张纸和宣传册。
它尤其适合把前端的编辑、创作部分和后端的制作部分紧密结合的封闭式工作流程。
计算机直接制版技术(C T P)采用数字化1=作流程，直接将文字、图像转变为数字，直接生成印版，省去了胶片这一材料、人工拼版的过程、半自动或全自动晒版工序。
本文主要介绍直接制版技术及其工作流程，并分析其中的R I P技术以及加网技术。
加网
假设像素值为3
填数字
24
22
18
12 8146来自17919
13
25
23
20
15 21 23 25
10
4
3
2
5
3
11
21
15
11 13 19
5 9 17
2 6 14
4 8
10 12 18
20 22 24
像素值为15的网点？
像素值为15的网点
24 22 20 15 21 23 25 18 12 10 7 11 13 19 16 8 4 3 5 9 17 14 6 2 1 2 6 14 17 9 5 3 4 8 16 19 13 11 7 10 12 18 25 23 21 15 20 22 24
照排机的分辨率与扫描仪的分辨率不同： • 扫描仪的每一个点可用于产生一个像素，该 像素代表原稿某一小区域的平均亮度。 • 激光照排机的点是激光的曝光点，并由有限 个这样的点来组成一个数字网点。因此，照 排机的一个激光点一般要远小于数字图像的 一个像素所代表的物理尺寸。 • 即：点的大小不同 像素点有亮暗不同，曝光点亮暗一样
最小网点直径 输出设备的记录分辨率制约着网点记录点阵的 精细程度 。理论上，输出设备记录分辨率的 倒数（即扫描记录光点的直径）等于加网图 像的最小网点直径。 设记录分辨率=2400dpi 则记录光点直径=1/2400=0.0004167（英寸） 转换为公制单位0.000416725.4=0.01058(mm) 即最小的网点（一曝光点）的直径为0.01058mm 最小的网点？%？
一、网目调单元
记录栅格 传统加网用网屏对原稿进行离散，得到的网点是 一个整体，无记录栅格。网点虚，是软网点。 数字加网得到的网目调图像通常采用激光照排机 把网点逐个记录在胶片上，一个网点由有限个 激光点曝光组成。对于照排机这种典型的二值 设备，在胶片上只有曝光和不曝光两种工作形 式，因此，为了在胶片上得到大小不同的网点， 需要将一个网目调单元（也既网点的基本单元） 划分为更细小的网格，这个网格称为记录栅格。 网点实，是硬网点。

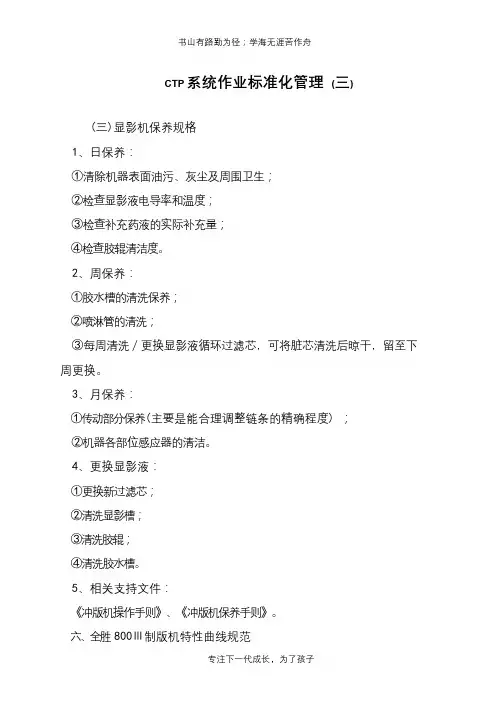

CTP系统作业标准化管理 (三)
书山有路勤为径；学海无涯苦作舟
CTP 系统作业标准化管理(三)
(三)显影机保养规格
1、日保养：
①清除机器表面油污、灰尘及周围卫生；
②检查显影液电导率和温度；
③检查补充药液的实际补充量；
④检查胶辊清洁度。
2、周保养：
①胶水槽的清洗保养；
②喷淋管的清洗；
③每周清洗／更换显影液循环过滤芯，可将脏芯清洗后晾干，留至下周更换。
3、月保养：
①传动部分保养(主要是能合理调整链条的精确程度) ；
②机器各部位感应器的清洁。
4、更换显影液：
①更换新过滤芯；
②清洗显影槽；
③清洗胶辊；
④清洗胶水槽。
5、相关支持文件：
《冲版机操作手则》、《冲版机保养手则》。
六、全胜800Ⅲ制版机特性曲线规范
专注下一代成长，为了孩子。

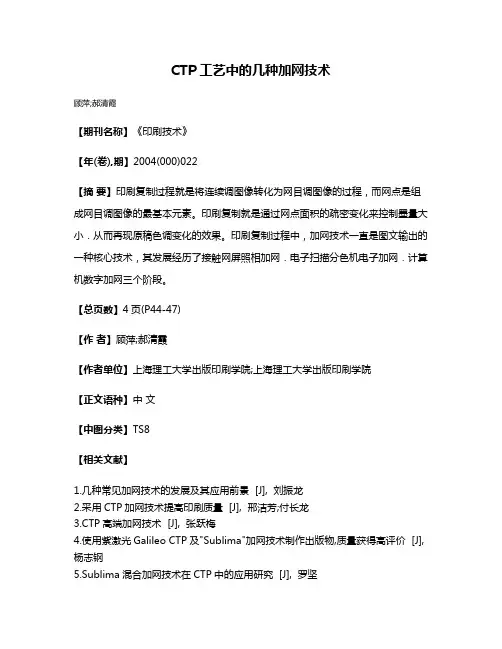

CTP工艺中的几种加网技术
