电动道路车辆用铅酸蓄电池国家标准doc
电动道路车辆用铅酸蓄电池国家标准1.范围本标准规定了电动道路车辆（包括电动汽车、电动摩托车等）用铅酸蓄电池（以下简称蓄电池）的要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于电动道路车辆用额定电压12 V的铅酸蓄电池。
2.引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 2900.11-1988 蓄电池名词术语（eqv IEC 486：1986)3.定义与符号本标准除采用GB/T 2900.11中的定义外，还增加了下列定义。
3.1阀控密封式铅酸蓄电池 valve regulated sealed lead-acid battery当蓄电池在规定的设计范围内工作时保持密封状态，但当内部压力超过预定值时，允许气体通过控制阀逸出的铅酸蓄电池。
3.2符号C3——3小时率额定容量；I3——3小时率放电电流，数值等于C3/3（A）。
4.分类与型号4.1分类电动道路车辆用铅酸蓄电池分为免维护蓄电池和阀控密封式蓄电池两类。
4.2型号4.2.1 电动道路车辆用蓄电池以“电”的汉语饼音“D”表示，阀控密封式铅酸蓄电池以“M”表示，免维护铅酸蓄电池以“W”表示。
4.2.2 型号意义例如：6DM55型电动道路车辆铅酸蓄电池5.要求5.1外观蓄电池按6.2检验时，外壳不得有变形及裂纹，表面干燥、无酸液，且标志清晰、正确。
5.2极性蓄电池按6.3检验时，电池极性应与标志的极性符号一致。
5.3外形尺寸及重量蓄电池外形尺寸、重量参见本标准的附录A。
5.4端子5.4.1 端子位置可分为四种类型，如图1（a～d）。
5.4.2 端子的位置以及对端子的外观、结构等具体要求由用户与制造厂协商决定。
5.5 3小时率额定容量5.5.1 蓄电池按6.5试验时，第一次容量应不低于额定值的85％。
5.5.2 蓄电池应在第十次容量试验或之前达到额定值。
5.6 大电流放电蓄电池按6.6.2放电时，放电时间应不低于30 min；蓄电池按6.6.3放电时，电压应不低于8.40 V。
5.7 低温-18℃放电蓄电池按6.7.2放电时，放电时间应不低于60s；蓄电池按6.7.3放电时，容量应不低于额定值的50％。
5.8 过放电性能蓄电池按6.8试验时，其容量应不低于额定值的75％。
5.9 安全性蓄电池按6.9试验时，外壳不得出现漏液、破裂等异常现象。
5.10 密封反应效率（此条适用于阀控密封式蓄电池）蓄电池按6.10试验时，其密封反应效率应不低于90％。
5.11 水损耗（此条适用于免维护蓄电池）蓄电池按6.11试验时，按额定容量计算，其水损耗应不大于3g/Ah。
5.12 荷电保持能力蓄电池按6.12试验时，其容量应不低于贮存前容量的85％。
5.13 循环耐久能力蓄电池按6.13试验时，当蓄电池容量降至额定值的75％时，循环寿命应不少于400次。
5.14 耐振动性能蓄电池按6.14规定进行试验。
试验期间，蓄电池放电电压应无异常；试验后，检查蓄电池应无机械损伤，元电解液渗漏。
5.15 限压阀（此条适用于阀控密封式蓄电池）密封铅酸蓄电池按6.15检验时，限压阀开闭阀压力为100 kPa～1 kPa。
5.16 贮存（此条适用于干式荷电蓄电池）新制造未注入电解液的蓄电池按6.16试验，其容量应符合5.5规定。
6 试验方法6.1 试验条件6.1.1 环境条件除另有规定外，试验应在温度15～35℃、相对湿度25％～85％、大气压力86～106 kPa环境中进行。
6.1.2 测量仪器、仪表6.1.2.1 量程所用仪表量程应随被测电压或电流数值改变，指针式仪表读数应在量程的后三分之一范围内。
6.1.2.2 准确度a）测量电压用的仪表应是不低于0.5级准确度的电压表，电压表内阻至少应是1kΩ／V；b）测量电流用的仪表应是不低于0.5级准确度的电流表；c）测量温度的温度计应具有适当的量程，其分度值不应大于1℃，标定准确度应不低于0.5℃；d）测量时间用的仪表应按时、分、秒分度，至少应具有±1％的准确度；e）测量蓄电池外形尺寸的量具，其分度值不应大于1mm：f）测量电解液密度用的密度计，应具有适当的量程，每个分度值不应大于0.005 g／cm3；g）称量蓄电池重量的衡器，应具有±0.05％以上的准确度；h）测量压力用的仪表应是不低于0.25级准确度的压力表。
6.1.3 电解液干式荷电蓄电池电解液的具体要求由制造厂规定。
6.1.4 试验前的准备6.1.4.1 受试的蓄电池应该是生产后不超过60d，未经使用过的蓄电池，井完全充电。
6.1.4.2 干式荷电蓄电池要经注液。
6.1.4.3 蓄电池的完全充电6.1.4.3.1 恒流充电（适用于免维护蓄电池）蓄电池以0.5I3（A）电流充电到14.4 V±0.1V后，再继续以0.25I3（A）电流充电，在充电末期连续3h内蓄电池电压变化不大于0.05 V/h，此时确认蓄电池已完全充电。
6.1.4.3.2 改进的恒压充电（适用于阀控密封式蓄电池）蓄电池的完全充电采用恒压14.4 V±0.1V、限流I3（A）充电16 h或当充电末期电流稳定3h不变时，此时确认蓄电池已完全充电。
6.1.4.3.3 采用由用户与制造厂协商认可的充电方法。
6.2 外观用目测法检查蓄电池外观。
6.3 极性用电压表或反极仪检查蓄电池的极性。
6.4 外形尺寸及重量用量具和衡器测量蓄电他的外形尺寸及重量。
6.5 3小时率额定容量6.5.1 蓄电池按6.1.4.3完全充电后，在温度为25℃±2℃的水浴环境中静置5h，然后以I3（A）的电流，恒电流放电到9.90V终止，记录放电时间。
6.5.2 用放电电流乘以放电到终止电压的时间即为电池容量。
6.6 大电流放电6.6.1 蓄电池经6.5试验，且符合5.5规定方可进行本试验。
6.6.2 按6.1.4.3完全充电的蓄电池在温度为25℃±2℃的水浴环境中静置5h，然后以3I3（A）的电流恒电流放电到9.00 V终止，记录放电时间。
6.6.3 按6.1.4.3完全充电的蓄电池在温度为25℃±2℃的水浴环境中静置5h，然后以9I3（A）的电流恒电流放电3min，测量电压。
6.7 低温-18℃放电6.7.1 蓄电池经6.5试验，且符合5.5规定方可进行本试验。
6.7.2 按6.1.4.3完全充电蓄电池在-18℃±1℃环境中搁置16～24h，并在该环境中以6I3（A）电流连续放电至8.40V，记录放电时间。
6.7.3 按6.1.4.3完全充电蓄电池在-18℃±1℃环境中搁置16～24h，并在该环境中以I3（A）电流连续放电至8.40V，记录放电时间，计算放电容量。
6.8 过放电性能6.8.1 蓄电池经6.5试验，且符合5.5规定方可进行本试验。
6.8.2 按6.1.4.3完全充电的蓄电池以初始电流3I3（A）的电阻，定电阻连续放电阻21d。
6.8.3 然后蓄电池以恒电压15.00V，限流I3（A）充电24h。
6.8.4 再按6.5进行试验。
6.9 安全性蓄电池按6.1.4.3完全充电后，以0.7I3（A）的电流连续充电5h，然后目视检查蓄电池外观。
6.10 密封反应效率6.10.1 蓄电池经6.5试验，且符合5.5规定方可进行本试验。
6.10.2 按6.1.4.3完全充电的蓄电池以0.3I3（A）的电流连续充电48h，然后再以0.015I3（A）的电流连续充电29h，并从第25h起开始收集气体5h.6.10.3 按公式（1）和（2）计算密封反应效率。
6.11 水损耗6.11.1 蓄电池经6.5试验，且符合5.5规定方可进行本试验。
6.11.2 蓄电池按6.1.4.3完全充电后，擦净蓄电池全部表面，并称量重量到准确度±0.05％。
6.11.3 蓄电池放置在温度40℃±2℃的水浴中，蓄电池上缘漏出水面不得超过25mm，蓄电池之间和蓄电池与水浴壁之间的距离不得少于25mm。
6.11.4 蓄电池用恒压14.4V±0.1V充电500h。
6.11.5 蓄电池充电结束后，擦净蓄电池全部表面，立即进行重量称量，计算水损耗重量。
6.12 荷电保持能力6.12.1 经6.5试验，且符合5.5规定，并得到贮存前容量Cc的蓄电池按6.1.4.3完全充电后，将蓄电池表面拣拭干净。
6.12.2 然后将蓄电池在环境温度25℃±5℃开路搁置28d。
6.12.3 蓄电池搁置结束后，不经充电按6.5进行容量试验，得到余容量Cc’。
6.12.4 按公式（3）计算荷电保持能力：6.13 循环耐久能力6.13.1 蓄电池经6.5试验，且符合5.5规定方可进行本试验，整个试验在25℃±2℃的环境中进行。
6.13.2 蓄电池按6.1.4.3完全充电后，以0.75I3（A）的电流放电3h，然后以恒电压14.4V± 0.1V，限流0.9I3（A）充电9h或采用制造厂推荐的充电方法充电，组成一次循环。
6.13.3 上述连续循环每到第49次放充循环后，第50次按6.5进行放电检查容量，以后每50次进行一次容量检查放电，检查放电后的充电，应按6.1.4.3完全充电。
6.13.4 重复6.13.2～6.13.3，当检查放电容量低于额定值75％时，重复6.5试验。
若容量不低于额定值75％，则继续按6.13.2～6.13.3进行循环试验。
若容量确认低于额定值75％时，认为蓄电池寿命终止。
该单元循环不列入循环次数以内。
6.13.5 循环寿命次数应为上面循环次数加上循环前进行试验的次数。
6.14 耐振动试验蓄电池按6.1.4.3完全充电后，紧固到振动试验台上，按下述条件进行试验。
a）放电电流：I3（A）；b）振动方向：上下单振动；c）振动频率：30～35 Hz；d）最大加速度：30 m/s2；e）振动时间：2h。
6.15 限压阀6.15.1 限压阀与蓄电池不为一体的蓄电池，可单独测定阀的开闭压力。
6.15.2 限压阀与蓄电池为一体的蓄电池，对每一单体蓄电池逐渐充人空气，测定开阀压力，然后逐渐释放出空气测定关阀压力。
6.16 贮存试验蓄电池在8.4规定的条件下，存放1a，然后按6.5进行试验。
6.17 试验程序6.17.1 按本程序进行的试验应连续进行。
6.17.2 阀控密封式蓄电池试验程序见表1。
7 检验规则7.1 检验分类、试验项目、要求章条号、试验方法章条号、样品数量及试验周期见表3。
7.2 出厂检验7.2.1 每批产品出厂前应在该批产品中随机抽样进行出厂检验。
电动叉车电瓶国标

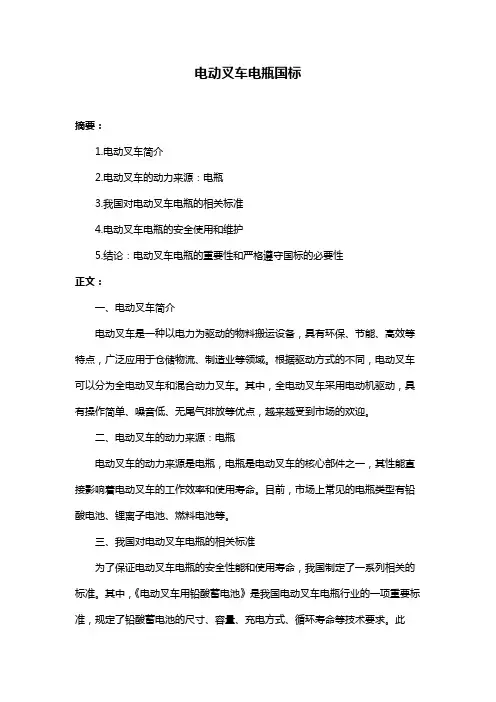

电动叉车电瓶国标摘要：1.电动叉车简介2.电动叉车的动力来源：电瓶3.我国对电动叉车电瓶的相关标准4.电动叉车电瓶的安全使用和维护5.结论：电动叉车电瓶的重要性和严格遵守国标的必要性正文：一、电动叉车简介电动叉车是一种以电力为驱动的物料搬运设备，具有环保、节能、高效等特点，广泛应用于仓储物流、制造业等领域。
根据驱动方式的不同，电动叉车可以分为全电动叉车和混合动力叉车。
其中，全电动叉车采用电动机驱动，具有操作简单、噪音低、无尾气排放等优点，越来越受到市场的欢迎。
二、电动叉车的动力来源：电瓶电动叉车的动力来源是电瓶，电瓶是电动叉车的核心部件之一，其性能直接影响着电动叉车的工作效率和使用寿命。
目前，市场上常见的电瓶类型有铅酸电池、锂离子电池、燃料电池等。
三、我国对电动叉车电瓶的相关标准为了保证电动叉车电瓶的安全性能和使用寿命，我国制定了一系列相关的标准。
其中，《电动叉车用铅酸蓄电池》是我国电动叉车电瓶行业的一项重要标准，规定了铅酸蓄电池的尺寸、容量、充电方式、循环寿命等技术要求。
此外，《电动叉车安全技术规范》也对电动叉车电瓶的安全性能提出了具体要求。
四、电动叉车电瓶的安全使用和维护为了确保电动叉车电瓶的安全使用和维护，操作人员需要遵循以下原则：1.选择符合国家标准的电瓶，避免使用质量不合格的产品。
2.在使用过程中，要定期检查电瓶的电压、电流、温度等参数，确保其在正常范围内。
3.充电时，要使用专用充电器，并严格按照充电说明书进行操作。
4.在电动叉车长时间不使用时，应将电瓶取出存放在干燥、通风的地方，避免阳光直射或潮湿环境。
5.定期更换电瓶，按照制造商的建议，一般情况下，电动叉车电瓶的使用寿命为3-5 年，超过这个时间，电瓶的性能会明显下降，存在安全隐患。
五、结论：电动叉车电瓶的重要性和严格遵守国标的必要性电动叉车电瓶作为电动叉车的核心部件，其性能和安全直接影响着电动叉车的工作效率和使用寿命。
因此，在使用电动叉车时，必须严格遵守我国的相关标准，确保电瓶的安全使用和维护。
JB T 2599-2012 铅酸蓄电池名称、型
JB T 2599-2012铅酸蓄电池名称、型号编制及命名办法铅酸蓄电池名称、型号编制与命名办法1范围本标准规定了铅酸蓄电池的名称及编制总则和命名办法。
本标准适用于铅酸蓄电池(以下简称蓄电池)。
2规范性引用文件下列文件对于本标准的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T2900.41—2008电工术语原电池和蓄电池3术语和定义GB/T 2900.41—2008界定的以及下列术语和定义适用于本标准。
为了便于使用，以下重列出了GB/T2900.41中的某些术语和定义。
3.1铅酸蓄电池含以稀硫酸为主电解质、二氧化铅正极和铅负极的蓄电池。
【GB/T 2900.41—2008，定义3.5】3.2蓄电池名称蓄电池名称是指为了区别于其他产品而使用的产品称呼，可分为通用名称和特定名称。
3.3通用名称蓄电池的通用名称，是指为公众所熟知产品的一般名称，本标准特指“铅酸蓄电池”。
3.4特定名称蓄电池的特定名称，是指对产品特定用途或结构特征的称呼，如:“启动型”或“阀控式”。
3.5蓄电池型号蓄电池型号是指一个或几个字母与数字组合成的符号，分别表示用途、结构特征，并将这些符号按一定的规律排列组合成一种标记。
3.6额定容量在规定的试验条件下测得的，并由制造商宣称的电池的容量值。
【GB/T 2099.41—2008，定义3.3】4蓄电池名称、型号编制总则蓄电池由特定名称与通用名称和型号两部分组成。
5蓄电池名称、型号编制与命名5.1蓄电池名称5.1.1蓄电池名称用字(词)蓄电池名称用字(词)应符合如下要求:——蓄电池名称命名用“汉字(词)”表示，字(词)应符合国家或行业有关标准规定，科学、明确、易懂;——蓄电池名称通常由汉字组成，可反映主要用途、结构特征;——蓄电池名称用字(词)不得使用夸大或易引起误解的，更不得使用欺骗性描述的字(词)误导消费者。
GBT74032008牵引用铅酸蓄电池第1部分技术条件
5.3.2.2阀控式牵引蓄电池完全充电
a)蓄电池在20℃~25℃条件下，以单体蓄电池2.4V±0.01V（限流2.5I5（A））的横店呀充电至电流值5h稳定不变时，认为蓄电池是完全充电。
b)按制造厂规定的电流（或电压）进行充电。
尺寸检查
6.1
用分度值为1mm的直尺量具检查蓄电池外形尺寸。
6.5.2.1.2充电程序
放电之后紧接着再充电9h，充电量方法如下：
第一阶段：以1.05 I5(A)电流放电3h。
第二阶段：以0.25 I5(A)电流放电6h。
充电时间总计为9h。
充电9h，放电3h为一个循环。
要求：在规定的条件下，普通性蓄电池容量降至额定容量的80%时所完成循环的次数不应低于800次。
6.5.2.2阀控式牵引蓄电池
6.5.2.2.1放电程序
以1.0 I5(A)电流放电3.5h.
6.5.2.2.2充电程序
放电之后紧接着进行恒压再充电，充电时间14h，每只单体蓄电池充电电压2.40V±0.05V，最后2h的充电极限电流不超过I=0.075I5(A),充电14h，放电3.5h为一个循环。
6.6.2耐热试验
用做过耐寒试验的蓄电池，旋下注液孔塞，在室温下保持6h后，放入恒温箱内，并将蓄电池倾斜45°，在65℃±1℃温度中在保持6h，然后从恒温箱取出蓄电池，目测观察，封口剂不应溢流。
要求：采用封口剂的蓄电池，封口剂其表面必须均匀，应具有耐寒、耐热性能。当温度在-30℃时封口剂不应有裂纹或与蓄电池槽、盖分离，在65℃时不应溢流。
6.3.2将蓄电池调整好电解液密度及液面高度，并擦净蓄电池表面残迹，在环境温度为20℃±2℃开始贮存28d，在此期间，蓄电池环境最高温度不应超过25℃，最低温度不应低于15℃.
铅酸电池 标准电动势

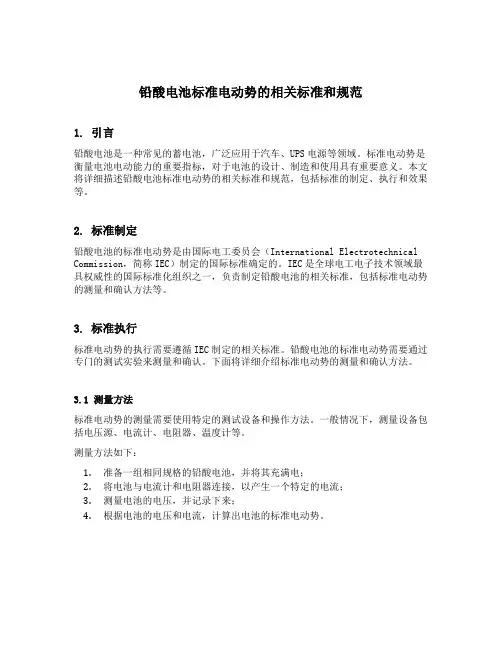

铅酸电池标准电动势的相关标准和规范1. 引言铅酸电池是一种常见的蓄电池，广泛应用于汽车、UPS电源等领域。
标准电动势是衡量电池电动能力的重要指标，对于电池的设计、制造和使用具有重要意义。
本文将详细描述铅酸电池标准电动势的相关标准和规范，包括标准的制定、执行和效果等。
2. 标准制定铅酸电池的标准电动势是由国际电工委员会（International Electrotechnical Commission，简称IEC）制定的国际标准确定的。
IEC是全球电工电子技术领域最具权威性的国际标准化组织之一，负责制定铅酸电池的相关标准，包括标准电动势的测量和确认方法等。
3. 标准执行标准电动势的执行需要遵循IEC制定的相关标准。
铅酸电池的标准电动势需要通过专门的测试实验来测量和确认。
下面将详细介绍标准电动势的测量和确认方法。
3.1 测量方法标准电动势的测量需要使用特定的测试设备和操作方法。
一般情况下，测量设备包括电压源、电流计、电阻器、温度计等。
测量方法如下：1.准备一组相同规格的铅酸电池，并将其充满电；2.将电池与电流计和电阻器连接，以产生一个特定的电流；3.测量电池的电压，并记录下来；4.根据电池的电压和电流，计算出电池的标准电动势。
3.2 确认方法确认标准电动势的方法包括测量多组电池的电压，并比较它们的结果。
确认过程如下：1.准备多组相同规格的铅酸电池，并将其充满电；2.分别测量每组电池的电压，并记录下来；3.对比每组电池的电压，如果它们的电压相差较小，则认为标准电动势已经确认。
3.3 标准效果标准电动势的执行对于铅酸电池的应用具有重要意义。
其主要效果包括：1.保证铅酸电池的质量稳定可靠。
标准电动势可以作为电池性能的重要指标，通过执行标准电动势可以对电池的品质进行有效控制。
2.提高铅酸电池的使用寿命。
标准电动势可以优化电池的设计和制造，从而提高电池的充放电性能和循环寿命。
3.促进铅酸电池技术的发展。
标准电动势的执行可以促进铅酸电池技术的持续创新和进步，推动电池行业的发展。
轨道交通车辆用铅酸蓄电池第1部分
轨道交通车辆用铅酸蓄电池第1部分
轨道交通车辆用铅酸蓄电池第1部分是关于轨道交通车辆用铅酸蓄电池的标准。
铅酸蓄电池是一种常见的化学电源，广泛应用于各种领域。
在轨道交通领域，铅酸蓄电池主要用于电力机车、地铁车辆等设备的电力供应和备用电源。
该标准的编号为GB/T 7404.1-2013，于2013年7月19日发布，2013年12月2日实施。
该标准规定了轨道交通车辆用铅酸蓄电池的分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存等方面的内容。
在标准中，对铅酸蓄电池的性能和安全性提出了明确的要求。
例如，要求蓄电池在规定的温度和充电条件下具有一定的寿命和容量；在振动、冲击等机械环境下具有一定的耐受能力；在过充、过放等异常情况下具有一定的保护功能等。
此外，标准还规定了铅酸蓄电池的标志、包装、运输和贮存等方面的要求，以确保蓄电池在使用过程中的安全和可靠性。
电动车辆标准.doc

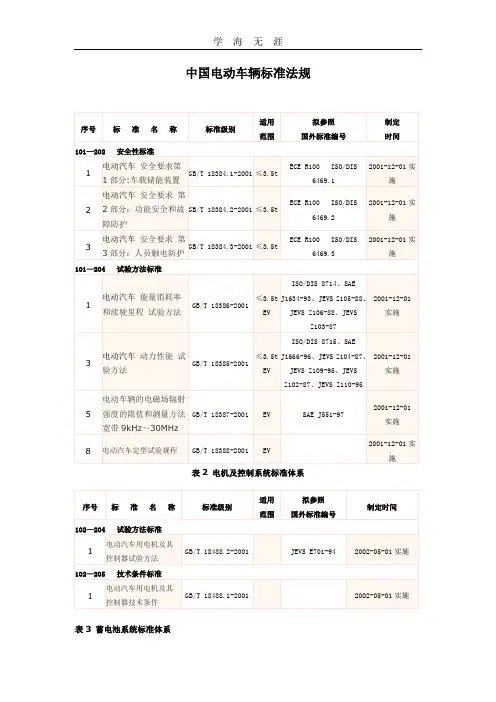

标 准 名 称
标准级别
适用
范围
拟参照
国外标准编号
制定
时间
101—202安全性标准
1
电动汽车安全要求第1部分:车载储能装置
GB/T 18384.1-2001
≤3.5t
ECE R100 ISO/DIS 6469.1
2001-12-01实施
2
电动汽车安全要求第2部分：功能安全和故障防护
GB/T 18384.2-2001
标 准 名 称
标准级别
适用
范围
拟参照
国外标准编号
制定时间
102—204 试验方法标准
1
电动汽车用电机及其控制器试验方法
GB/T 18488.2-2001
JEVS E701-94
2002-05-01实施
102—205 技术条件标准
1
电动汽车用电机及其控制器技术条件
GB/T 18488.1-2001
2002-05-01实施
实施
2
电动道路车辆用金属氢化物镍蓄电池
GB/T 18332.2-2001
2001-09-01实施
3
电动道路车辆用锂离子蓄电池
GB/Z 18333.1-2001
2001-09-01实施
4
电动道路车辆用锌空气蓄电池
GB/T 18333.2-2001
2001-09-01实施
注：适时修订已发布的4项标准，增加蓄电池容量、能量密度、寿命等技术要求和试验方法，提高相应的性能要求。
GB/T 18487.2-2001
IEC 61851-2-1-2000
2002-05-01实施
3*
电动车辆传导充电系统 电动车辆交流/直流充电机（站）
我国新能源汽车动力电池标准体系研究概要
我国新能源汽车动力电池标准体系研究刘毅(广东产品质量监督检验研究院,广东广州510330引言作为新能源汽车中关键必备的储能设备,动力电池起着举足轻重的作用。
新能源汽车产业的广阔前景推动了动力电池产业的快速发展,市场也表现出了极高的关注度,引发了一轮又一轮的投资热潮。
目前,我国的动力电池产业还存在着不少隐患,面临着标准体系缺失、技术不成熟、安全性重视不足等多方面问题,生产水平与国外存在较大的差距,制约了产业的健康发展。
在标准体系建设方面,除了已有的少数几项电动汽车用动力电池标准外,仍存在大量缺口。
各个厂家生产的电池单体、电池组在规模、尺寸和性能等方面难以统一,缺乏相关标准,已经对下游新能源汽车产业的发展造成了不良影响。
动力电池相关的安全标准、测试标准空缺,无法提供有关证明,影响到了新能源汽车的出口、运输等方面。
本文客观、科学地评估了我国新能源汽车动力电池标准体系现状,提出了适应动力电池产业发展需求的标准体系发展策略,这对于提升我国新能源汽车动力电池产业的产品整体质量和国际竞争力,加强节能减排工作,建设节约型社会及发展循环经济都具有十分重要的意义。
1我国新能源汽车动力电池标准体系及主要内容1.1我国与动力电池相关标委会我国负责电动汽车相关标准制修订的机构主要有国家标准化管理委员会(SAC、工业和信息化部,前者负责管理全国的标准化工作,后者负责汽车行业标准的制修订及备案工作。
国家标准化管理委员会(SAC下设的全国汽车标准化技术委员会(SAC/TC114、全国碱性蓄电池标准化技术委员会(SAC/ TC77、全国铅酸蓄电池标准化技术委员会(SAC/TC69、全国燃料电池标准化技术委员会(SAC/TC342、全国电池材料标准化技术委员会(SAC/TC457、全国原电池标准化技术委员会(SAC/ TC176等负责制修订动力电池相关标准(如图1。
全国汽车标准化技术委员会(SAC/TC114是1988年由国家技术监督局批准成立,由中国汽车工业联合会主管,委员来自与汽车产品相关的各政府部门及汽车行业骨干单位。
电动道路车辆用铅酸蓄电池国家标准
电动道路车辆用铅酸蓄电池国家标准1.范围本标准规定了电动道路车辆（包括电动汽车、电动摩托车等）用铅酸蓄电池（以下简称蓄电池）的要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于电动道路车辆用额定电压12 V的铅酸蓄电池。
2.引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 2900.11-1988 蓄电池名词术语（eqv IEC 486：1986)3.定义与符号本标准除采用GB/T 2900.11中的定义外，还增加了下列定义。
3.1阀控密封式铅酸蓄电池valve regulated sealed lead-acid battery当蓄电池在规定的设计范围内工作时保持密封状态，但当内部压力超过预定值时，允许气体通过控制阀逸出的铅酸蓄电池。
3.2符号C3——3小时率额定容量；I3——3小时率放电电流，数值等于C3/3（A）。
4.分类与型号4.1分类电动道路车辆用铅酸蓄电池分为免维护蓄电池和阀控密封式蓄电池两类。
4.2型号4.2.1 电动道路车辆用蓄电池以“电”的汉语饼音“D”表示，阀控密封式铅酸蓄电池以“M”表示，免维护铅酸蓄电池以“W”表示。
4.2.2 型号意义例如：6DM55型电动道路车辆铅酸蓄电池5.要求5.1外观蓄电池按6.2检验时，外壳不得有变形及裂纹，表面干燥、无酸液，且标志清晰、正确。
5.2极性蓄电池按6.3检验时，电池极性应与标志的极性符号一致。
5.3外形尺寸及重量蓄电池外形尺寸、重量参见本标准的附录A。
5.4端子5.4.1 端子位置可分为四种类型，如图1（a～d）。
5.4.2 端子的位置以及对端子的外观、结构等具体要求由用户与制造厂协商决定。
5.5 3小时率额定容量5.5.1 蓄电池按6.5试验时，第一次容量应不低于额定值的85％。
5.5.2 蓄电池应在第十次容量试验或之前达到额定值。
铅酸蓄电池标准重量
铅酸蓄电池标准重量1. 引言铅酸蓄电池是一种常用的电池类型，广泛应用于汽车、摩托车、UPS电源等领域。
在生产和销售过程中，确保铅酸蓄电池的质量和标准化是非常重要的。
其中，标准重量作为产品质量的重要指标之一，对于铅酸蓄电池的生产和检验具有重要意义。
本文将从铅酸蓄电池标准重量的定义、测量方法以及对产品质量的影响等方面进行探讨。
2. 铅酸蓄电池标准重量的定义铅酸蓄电池的标准重量是指在一定的规范和标准下，蓄电池所具备的实际重量。
它包括蓄电池的正极板、负极板、电解液、隔板、壳体、端子及其他相关部件的总质量。
标准重量是制定产品规格和进行质量检验的依据，不仅与蓄电池的性能相关，还直接影响到蓄电池的寿命和使用效果。
3. 铅酸蓄电池标准重量的测量方法为了准确测量铅酸蓄电池的标准重量，需要采用以下方法：•物理称重法：使用精确的称重设备将铅酸蓄电池进行称重，并记录下实际重量。
这种方法简单直接，但在操作时需要注意所用设备的精度和准确性。
•成分分析法：通过分析蓄电池的各个组成部分的成分及其相对含量，计算得出蓄电池的标准重量。
这种方法需要参考蓄电池的设计参数和成本组成，对各个组成部分进行综合分析。
•X射线测量法：利用X射线的透射性质，测量不同材料的密度和厚度，从而计算出蓄电池的标准重量。
这种方法操作简单，准确性较高，但需要专业的设备和操作技能。
以上方法可以单独或结合使用，以确保测量结果的准确性和可靠性。
4. 铅酸蓄电池标准重量对产品质量的影响铅酸蓄电池的标准重量直接关系到产品质量和性能，对产品的影响主要有以下几个方面：•产品一致性：通过确立标准重量，可以保证同一批次生产的蓄电池具备相同的标准重量，从而实现产品的一致性。
这有助于减少生产过程中的差异性，提高产品的稳定性和可靠性。
•产品寿命：标准重量能够反映蓄电池内部各个组成部件的数量和厚度，对蓄电池的使用寿命具有重要影响。
过轻或过重的标准重量都可能导致蓄电池的寿命缩短或性能下降。
电动车铅酸蓄电池办理GB国标检测标准是什么？
电动车铅酸蓄电池办理GB国标检测标准是什么？
电动车电池是电动车上的动力来源，电动车上绝大多数装的是铅酸蓄电池，铅酸蓄电池成本低，性价比高。
因为这种电池能充电，可以反复使用，所以称它为“铅酸蓄电池”。
电动车铅酸蓄电池办理GB国标检测标准是GB/T18332，下面我们一起来看看电动车铅酸蓄电池办理GB国标检测。
GB/T18332.1-2009 电动道路车辆用铅酸蓄电池
GB/T 18332的本部分规定了电动道路车辆用铅酸蓄电池的技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本部分适用于以蓄电池作为主要动力源的电动汽车、电动三轮车、高尔夫球车、旅游观光车等使用的铅酸蓄电池（以下简称蓄电池）和蓄电池组。
本部分不适用于起动用、电动助力用、牵引用等其他用途的蓄电池和蓄电池组。
铅酸蓄电池测试项目：
外观、2h率容量、-30℃低温容量、充电接受能力、容量保存率、循环寿命、密封反应效率、耐振动特性、过放电、大电流放电试验、组合一致性、开闭阀压力、安全性、防爆能力，含酸量。
办理铅酸蓄电池检测流程：
1、项目申请——向检测机构监管递交申请。
2、资料准备——根据标准要求，企业准备好相关的认证文件。
3、产品测试——企业将待测样品寄到实验室进行测试。
4、编制报告——认证工程师根据合格的检测数据，编写报告。
5、递交审核——工程师将完整的报告进行审核。
6、签发证书——报告审核无误后，颁发报告。
