一文总结：常见7大肿瘤靶区勾画
肺癌靶区勾画(二)
陈庆森 整理
第五节 IV期非小细胞肺癌靶区勾画
一、靶区勾画专业术语缩写定义 1、GTV：肿瘤靶区 2、CTV：临床靶区 3、ITV：内靶区 4、PTV：计划靶区 二、靶区定义及剂量 1、晚期肺癌原发灶姑息放疗的靶区定义 （1）GTV：基于CT、PET-CT上可见的肿瘤，包括原发肿瘤和转移的淋巴结，原 发灶在肺窗上勾画。 （2）CTV：鳞癌外放6mm，腺癌外放8mm，包括阳性淋巴结，不行淋巴引流区预 防照射。
第七节 广泛期小细胞肺癌靶区勾画
第七节 广泛期小细胞肺癌靶区勾画
第七节 广泛期小细胞肺癌靶区勾画
第七节 广泛期小细胞肺癌靶区勾画
第七节 广泛期小细胞肺癌靶区勾画
第七节 广泛期小细胞肺癌靶区勾画
第七节 广泛期小细胞肺癌靶区勾画
第七节 广泛期小细胞肺癌靶区勾画
第七节 广泛期小细胞肺癌靶区勾画
累淋巴结所在的淋巴分区，不建议淋巴引流区预防性照射。
第六节 局限期小细胞肺癌靶区勾画
PTV：CTV及其运动+摆位误差0.5-1.0cm。 注：对于接受过诱导化疗的患者，靶区勾画应参考化疗前影 像资料，原发灶应按照诱导化疗后的肿瘤边界进行勾画，淋 巴引流区应包括治疗前受累淋巴结所在的完整淋巴分区。
第七节 广泛期小细胞肺癌靶区勾画
一、靶区定义 广泛期SCLC的靶区定义 GTV：原发肿瘤+转移肿瘤+可见淋巴结 CTV：原发肿瘤外放8mm，淋巴结外放5mm。
ITV：根据器官的移动度外扩
PTV：根据摆位误差外扩5mm。 二、病例 病例一：左肺下叶癌，多发脑转移靶区勾画 左肺下叶癌，多发脑转移治疗经过（放疗指征）：患者行CT引导下穿刺，病理活检 为小细胞肺癌。全面检查提示左肺下叶癌，多发脑转移。患者头痛较重，给予同步 放化疗。放疗靶区：肺部加头部。
放疗靶区勾画课件淋巴瘤放疗原则和靶区勾画
97
93
84.2
92.4
85.8
90.8
84 (EFS) 88 87
88 (10) 85 84
早期HL化疗后的受野淋巴结照射 (INRT)
加拿大: 结果
Campbell BA, et al. JCO, 26:5170-5174, 2008
HD照射野定义
扩大野(EF): 根治性放疗
全淋巴结照射(TNI) 次全淋巴结照射(STNI) 倒Y野: 锄形野+盆腔野 斗蓬野、锄形野、盆腔野
IF: 盆腔野
侵犯部位：双盆腔和腹股沟淋巴结 上界: L4下缘，
靶区：盆腔和双腹股沟
中线左右各旁开4 cm
外界: 股骨大转子垂直向下
下界: 股骨小转子下5 cm
内界: 闭孔中线，
耻骨联合上缘上2 cm
INRT和ISRT的基本原则
放疗是综合治疗的一部分 CT、PET/CT或MRI定位 根据化疗前CT或PET确定GTV侵犯区域 CTV根据化疗前GTV范围外放2-5 cm
受累野(IFRT): 化疗后放疗 受累淋巴结照射(INRT) 受累部位照射(ISRT)
HD扩大野照射
TNI
STNI
受累野定义基本原则
治疗一个区域，而非治疗具体的淋巴结。 主要受累野区域:单侧颈部、纵隔和肺门、腋窝（包括锁骨 上下淋巴结）、脾、腹主动脉旁和腹股沟淋巴结. 使用化疗前受侵部位和体积概念。 纵隔和腹主动脉旁淋巴结，应使用化疗后缩小的体积。 锁骨上淋巴结被认为是颈淋巴区域的一部分。 所有界线必须容易钩划，大部分为骨性标记。 确定射野时，需明确化疗前和化疗后淋巴结部位和大小。
早期HD的综合治疗
最少最有效化疗周期数
预后好早期：2周期和4周期ABVD方案相同 GHSG HD10
肺癌放疗靶区的定义和勾画PPT课件
对照组
10 (23.8)
2 (4.8)
注：5例野外复发部位均为锁骨上区域， 对侧纵隔淋巴结转移(N3)是高危因素
67
SYSU 02-02 – 无进展生存
P rogre s s ion-fre e S urviva l (% of pa tie nts )
100 90 80 70 60 50 40 30 20 10 0 0
对照组 （n=43）
56 (34-75) 83.7% 16.3% 79.1% 20.9% 95.3% 4.7% 9.8% 34.9% 55.8%
P
.20 .78 .09 .15 .67
66
SYSU 02-02 – 局部复发
复发
分组
P
野内 (%)
野外 (%)
研究组
9 (23.7)
3 (7.9)
0.81
75
谢谢您的观看与聆听
Thank you for watching and listening
76
25
纵隔淋巴引流区定义(AJCC)
26
纵隔分区(冠状位)-IASLC
环状软骨 胸骨切迹 隆突水平 下叶支气管
27
纵隔分区(右矢状位)环状软骨Biblioteka 胸骨切迹隆突水平 下叶支气管
28
纵隔分区(左矢状位)
环状软骨 胸骨切迹 隆突水平
29
纵隔分区(横断面)
30
手工修剪
CTV指细胞密度较低的亚临床病灶，通 常不至于突破骨性和致密结构，比如骨 皮质、大血管外膜、纵隔胸膜、大气道
12
GTV-T – 毛刺
密集而短的毛刺 可勾画在GTV内
稀疏而长的毛刺 则不必全部包括
13
靶区勾画[资料]
![靶区勾画[资料]](https://img.taocdn.com/s3/m/2ae1dd7e49d7c1c708a1284ac850ad02de8007cc.png)

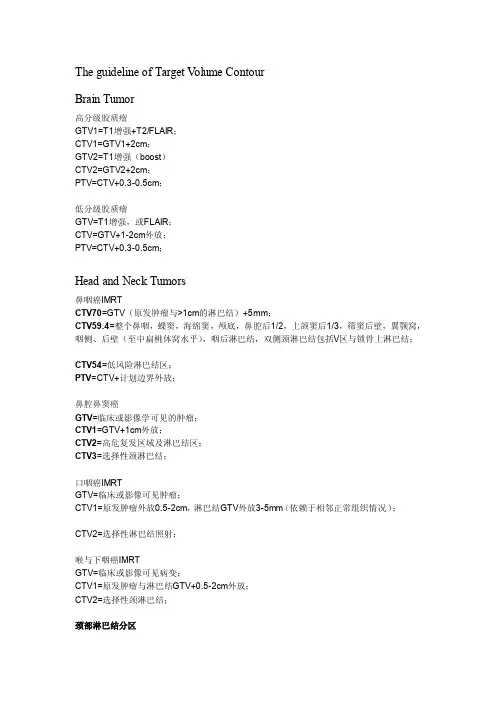

The guideline of Target V olume ContourBrain Tumor高分级胶质瘤GTV1=T1增强+T2/FLAIR；CTV1=GTV1+2cm；GTV2=T1增强（boost）CTV2=GTV2+2cm；PTV=CTV+0.3-0.5cm；低分级胶质瘤GTV=T1增强，或FLAIR；CTV=GTV+1-2cm外放；PTV=CTV+0.3-0.5cm；Head and Neck Tumors鼻咽癌IMRTCTV70=GTV（原发肿瘤与>1cm的淋巴结）+5mm；CTV59.4=整个鼻咽，蝶窦，海绵窦，颅底，鼻腔后1/2，上颌窦后1/3，筛窦后壁，翼颚窝，咽侧、后壁（至中扁桃体窝水平），咽后淋巴结，双侧颈淋巴结包括V区与锁骨上淋巴结；CTV54=低风险淋巴结区；PTV=CTV+计划边界外放；鼻腔鼻窦癌GTV=临床或影像学可见的肿瘤；CTV1=GTV+1cm外放；CTV2=高危复发区域及淋巴结区；CTV3=选择性颈淋巴结；口咽癌IMRTGTV=临床或影像可见肿瘤；CTV1=原发肿瘤外放0.5-2cm，淋巴结GTV外放3-5mm（依赖于相邻正常组织情况）；CTV2=选择性淋巴结照射；喉与下咽癌IMRTGTV=临床或影像可见病变；CTV1=原发肿瘤与淋巴结GTV+0.5-2cm外放；CTV2=选择性颈淋巴结；颈部淋巴结分区IA区（颏下淋巴结）前界：下颌骨；后界：舌骨体；上界：下颌骨下缘；下界：舌骨中线；侧界：二腹肌前腹内侧缘IB区（颌下淋巴结）前界：下颌骨；后界：颌下腺后缘；上界：颌下腺上缘；下界：舌骨中线；外侧界：下颌骨内侧内侧界：二腹肌前腹内侧缘；I I区（上颈淋巴结）上界：C1横突下缘；下界：舌骨下缘；外侧界：胸锁乳突肌内侧缘内侧界：颈动脉与脊柱旁肌肉内侧缘；IIA前界：颌下腺后缘与颈动脉前；后界：颈内静脉后缘；IIB前界：颈内静脉后缘；后界：胸锁乳突肌后缘；I II区（中颈淋巴结）上界：舌骨下缘；下界：环状软骨下缘；前界：胸锁乳突肌前缘；后界：胸锁乳突肌后缘；外侧界：胸锁乳突肌内侧缘内侧界：颈动脉与脊柱旁肌肉内侧缘；IV区（下颈淋巴结）上界：环状软骨下缘；下界：胸锁关节之上2cm平面；前界：胸锁乳突肌前内侧缘；后界：胸锁乳突肌后缘；外侧界：胸锁乳突肌内侧缘内侧界：颈动脉与脊柱旁肌肉内侧缘；V区（颈后三角及脊柱附件淋巴结）上界：舌骨上缘；下界：颈血管横断面；前界：胸锁乳突肌后缘；后界：斜方肌前缘；外侧界：颈阔肌与皮肤；内侧界：脊柱旁肌肉；V区（颈前淋巴结，包括气管旁、气管前、喉前、气管食管淋巴结）上界：甲状软骨下缘；下界：胸骨柄；前界：颈阔肌与皮肤；后界：气管与食管之间；侧界：甲状腺内侧缘与胸锁乳突肌前内侧；咽后淋巴结（Retropharyngeal）上界：颅底；下界：舌骨下缘；后界：脊柱前肌肉；外侧界：颈动脉内缘；内侧界：中线；茎突后间隙（Retrostyloid Space）上界：颅底（颈静脉孔）；下界：C1横突下缘；前界：咽旁间隙；后界：椎体与颅底；外侧界：腮腺间隙；内侧界：颈动脉内侧缘；锁骨上窝（Supraclavicular Fossa）上界：胸锁关节上2cm平面（IV区下缘）与经血管横断面CT层面（V区下缘）；下界：胸锁关节；前界：胸锁乳突肌与锁骨；后界：后斜角肌前缘；外侧界：腮腺间隙；内侧界：后斜角肌侧缘；VII区：上纵膈淋巴结NSCLCGTV：包括可见的原发病灶与直径大于1cm，或PET/CT提示的高代谢区域，或纵膈镜检查提示转移的淋巴结；CTV：GTV+1-1.5cm边界（一般鳞癌6mm，腺癌8mm）；PTV：CTV+0.5-1.5cm边界SBRTCTV=GTVPTV=CTV+0.5cm（轴向）、1cm（上下方向）Esophagus CancerGTV=原发肿瘤+累及淋巴结；。
常见肿瘤靶区勾画[仅供参考]
![常见肿瘤靶区勾画[仅供参考]](https://img.taocdn.com/s3/m/f5e9eeec0912a2161579295a.png)
常见肿瘤靶区勾画指引2011 版（仅供参考）脑胶质瘤1、体位固定：仰卧位，三框面罩固定。
2、CT 扫描范围：头顶到 C2 下缘，层厚 3mm。
3、靶区勾画3.1CTV1 定义为 GTV 及其周围潜在的浸润组织或亚临床病灶。
在 MRI 图像上，CTV1 应完全包括肿瘤周围的水肿区（T2 或 FLAIR 异常高信号），通常在 GTV 外加 1～ 2cm（对低分级）或 2～3cm（对高分级）边缘。
原发性淋巴瘤、生殖细胞瘤（局限型）、颅内转移瘤，其 CTV 为全脑；髓母细胞瘤、松果体母细胞瘤、生殖细胞瘤（播散型）、间变型室管膜瘤以及白血病，其 CTV 为全脑全脊髓。
遇解剖屏障时做适当调整。
3.2CTV2 当CTV1体积较大或包含敏感器官时，可于45～50Gy后另设CTV2 予以缩野照射， CTV2 定义为 GTV+1cm 。
4、剂量 GTV 54～60Gy；低分级： CTV总剂量 45～54Gy；CTV 总剂量 54～60Gy；全中枢照射 36Gy；脊髓播散灶 45Gy。
鼻咽癌1、体位固定：仰卧位，三框 /头颈肩面罩固定。
2、CT 扫描范围：头顶至锁骨下 3cm，层厚 3mm。
3、靶区勾画3.1 CTV1 ：（1）包括全部鼻咽粘膜及粘膜下 0.5mm；（2）上下均在 GTVnx 外两层；（3）咽旁侵犯需包括舟状窝、卵圆孔；（4）颈动脉鞘区无直接侵犯或淋巴结转移，视咽颅底筋膜有无侵犯而定，如有侵犯，则需包括颈动脉鞘区；（5）仅有同侧咽后淋巴结转移，包括同侧颈内静脉后缘，对侧颈内动脉后缘；（6）咽后淋巴结转移并咽颅底筋膜受侵，则咽旁、翼内肌、舟状窝、颈动脉鞘区应完整包括；（7）需包括双侧破裂孔软组织、蝶骨基底部；（8）仅鼻咽粘膜侵犯，勿需斜坡皮质及髓腔；（9）头长肌侵犯而无斜坡侵犯，仅需包括斜坡皮质。
3.2CTV2 ：（1）仅鼻咽粘膜侵犯，包斜坡骨皮质，侵犯头长肌明显，包斜坡髓腔；（2）常规需包括蝶窦下 1/3～1/2、后组筛窦、颅底诸孔、翼腭窝、鼻腔后份、上颌窦后壁；（3）乳突尖出现平面，二腹肌出现，二区淋巴结出现，双侧均向后伸展包括胸锁乳突肌下间隙；（4）在舌骨水平，咽后淋巴结消失平面，左右分开而且后界后延至斜方肌前缘包括Ⅴ a 区淋巴结；（5）常规包括双侧Ⅳ、Ⅲ、Ⅴ a 区淋巴结，若Ⅱ、Ⅲ、Ⅴ a 区淋巴结其中一区阳性，则扩大至同侧Ⅳ、Ⅴ b 区淋巴结；（6）不常规包Ⅰ a、Ⅰb 和Ⅳ区淋巴结，若Ⅱ a 区淋巴结巨大，侵犯颌下腺或全颈淋巴结转移，需包Ⅰ b 区淋巴结；（7）一般包括胸锁乳突肌厚度 1/3～1/2，如有明确浸润则需包括其厚度1/2～全部。
鼻咽癌总结之二：靶区勾画篇(2)
鼻咽癌总结之二：靶区勾画篇（2）1.1 CTV定义1.11 国内北派、南派少部分：无CTV1、CTV2，只有一个CTV，其范围相当于CTV2范围，剂量为60Gy。
1.12 中肿极大部分：区分肿瘤侵犯高危区域和低危区域分为CTV1(60Gy)、CTV2(54Gy)。
1.2 CTV 的勾画1.21 北美、国内北派、中肿少部分：无论GTV大小、侵犯范围情况，根据鼻咽癌侵犯危及解剖概率，包全所有危及解剖，特别是颅底诸孔、翼腭窝。
1.22 中肿大部分：以GTV为基准，根据肿瘤对数与距离呈反比的观点，界定距离肿瘤1.6-2.0cm区域为危及区域即CTV。
2. CTV1、CTV2界定事项：2.1 CTV1为GTV上下外扩6mm，两侧外扩6-10mm，前缘扩7-10mm，后缘扩3-5mm。
CTV2的扩法与CTV1类似，但可略小。
CTV1与GTV需间隔一定距离，而CTV2与CTV1可以紧贴，特别是极贴近脑干这样的一级危及器官。
如果斜坡骨质无受侵，CTV1紧贴皮质，CTV2包一半髓质，如斜坡皮质受侵，CTV1包一半髓质CTV2包皮质后缘。
CTV1和CTV2前界在鼻腔、鼻中隔处不按GTV轮廊内凹而应向鼻腔方向外凸；到鼻底处近口咽部，即硬腭下缘处应适当往GTV方向回缩，减少口腔粘膜反应。
如果两侧无侵犯翼内肌、翼外肌，CTV2两侧缘至卵圆孔外缘。
CTV1和CTV2到蝶窦部位应整体向前方移，即减少后缘增加前缘，从矢状位看呈倾斜向前势。
2.2 从乳突尖出现平面，二腹肌出现，即Ⅱ区淋巴结出现开始勾画颈部淋巴引流区。
CTV2双侧均向后伸展包括胸锁乳突肌下间隙；2.3 双侧腮腺深叶应包在CTV2内，而口咽前间隙无需包括在内。
2.4 CTV2不常规包括Ⅰ区，根据2010年ⅠB区预防照射共识，其适应症：Ⅱa区淋巴结融合或者≥3cm，ⅠB区淋巴结阳性，同侧颈部≥3个区域阳性，超过鼻腔后1/3侵犯，侵犯口腔或软腭或腮腺或颌下腺。
2.5 在舌骨水平，咽后淋巴结消失平面，CTV2左右分开而且后界向后延至斜方肌前缘包括Ⅴa区淋巴结（新观点：GTV（包括咽后阳性淋巴结）向下2cm，即7个CT层面后左右分开CTV2，但CTV2需包全咽后外侧间隙）；2.6 一侧或双侧颈淋巴结阴性，CTV2可以只需包括一侧或双侧Ⅱ、Ⅲ、Ⅴa区淋巴结，若有阳性淋巴结需扩大至同侧Ⅳ、Ⅴb区淋巴结（胸锁关节上2cm）；2.7 胸锁乳突肌本身一般其厚度1/3～1/2包括在CTV2，如果其有明确的侵润则包括其厚度1/2～全部。
腹部肿瘤靶区勾画
Case2:HCC行TACE术后复发伴门脉癌栓形成
靶区勾画
A
D
B
C
前例患者复发灶放疗计划图：红色区域表示90％处方剂量覆盖的病 灶范围。A、B、C、D分别代表横断位、冠状位、矢状位及病灶体 表投影。
A
D
B
C
前例患者门脉癌栓放疗计划图：红色区域表示90％处方剂量覆盖的 病灶范围。A、B、C、D分别代表横断位、冠状位、矢状位及病灶 体表投影。
SBRT危及器官勾画—十二指肠
SBRT危及器官勾画—十二指肠
上界: 超过PTV 1 cm，不必到达幽门中点 下界: 超过PTV 1 cm 前后左右: 超过PTV 3 cm， 同时勾画肠壁及肠腔。
SBRT 治疗计划要求
50%剂量线覆盖100% PTV 60%剂量线覆盖90% 以上CTV 70%剂量线覆盖80% 以上GTV
化放疗(基于氟尿嘧啶类 或吉西他滨的方案)前后 进行吉西他滨或5-Fu/ 亚叶酸或连续输注5-Fu 全身治疗
如先前未放化疗可考虑 放化疗
镇痛治疗欠佳的重度疼 痛的患者, 可考虑放疗
outline
胰腺癌靶区勾画 胰腺癌SBRT治疗 肝癌靶区勾画
放疗剂量对胰腺癌疗效的影响
CCRT using GEM for patients with unresectable localized pancreatic cancer
SBRT 剂量分隔模式
胰头癌： PTV 45-51Gy CTV 55-60Gy GTV 60-70Gy 体尾部胰腺癌： PTV 40-50Gy CTV 50-55Gy GTV 60-70Gy
(3-4Gy/f, 15-17f)
乳腺癌靶区勾画
乳腺癌靶区勾画一、引言本文档旨在指导医生在乳腺癌治疗中如何进行靶区勾画，以提高诊断和治疗效果。
乳腺癌是一种常见的恶性肿瘤，准确勾画乳腺癌靶区对于放射治疗具有重要意义。
二、乳腺解剖学乳腺由腺体和脂肪组织组成，位于胸骨和肋骨之间。
了解乳腺的基本解剖学结构对准确勾画乳腺癌靶区至关重要。
2.1 乳房区域划分根据乳房结构和淋巴引流，将乳腺分为四个区域：上外象限、上内象限、下外象限和下内象限。
每个区域的靶区勾画方法稍有不同。
2.2 淋巴结引流乳腺癌常通过淋巴系统进行转移，因此淋巴结的勾画也是乳腺癌靶区勾画的重要组成部分。
乳腺的淋巴引流主要有腋窝淋巴结和锁骨上淋巴结。
三、乳腺癌靶区勾画方法3.1 乳腺癌局部切除术后（含乳腺切除术）靶区勾画针对乳房区域划分，根据术后病理结果，确定靶区的具体范围。
常见的靶区包括肿瘤残存区、原发肿瘤床区以及受侵区域。
3.2 乳腺癌保乳术后靶区勾画针对乳房区域划分，根据术前影像学结果和临床检查，确定靶区的具体范围。
常见的靶区包括肿瘤区和危险区域。
四、靶区勾画技术和准确性评估4.1 影像学技术常用的影像学技术包括乳腺X线摄影、乳腺超声检查、乳腺磁共振成像等。
这些技术可以帮助医生确定乳腺癌的位置和范围，指导靶区勾画。
4.2 标志物技术乳腺癌标志物如CEA、CA15-3等可用于辅助靶区勾画，提高准确性。
4.3 靶区勾画的准确性评估采用不同的准确性评估方法，如重复性对比、临床效果评估等，来评估靶区勾画的准确性。
附件：本文档涉及附件，详见附件文件。
法律名词及注释：1、乳腺癌：乳腺组织中的恶性肿瘤。
2、靶区勾画：根据肿瘤的位置和范围，确定放射治疗的靶区。
3、恶性肿瘤：对周围组织和器官具有侵袭性和转移性的肿瘤。
