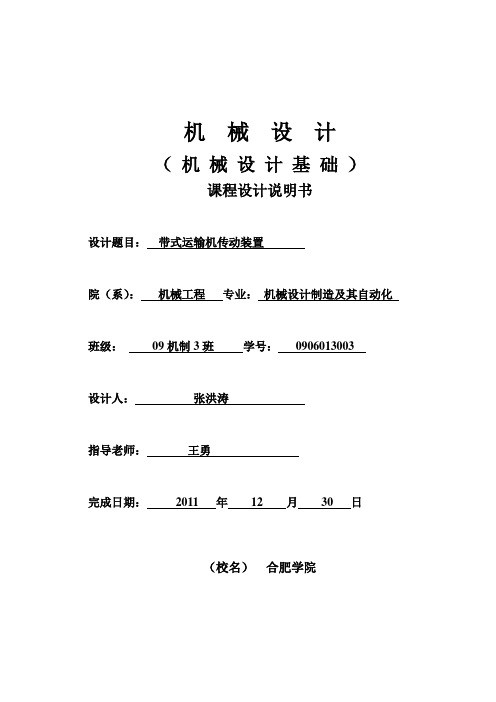

机械设计(机械设计基础)课程设计说明书设计题目:带式运输机传动装置院(系):机械工程专业:机械设计制造及其自动化班级:09机制3班学号:0906013003设计人:张洪涛指导老师:王勇完成日期:2011 年12 月30 日(校名)合肥学院目录课程设计任书 (3)电动机的选择 (4)传动装置的运动和动力参数计算 (5)V带传动设计 (6)减速器高速级齿轮设计 (8)减速器低速级齿轮设计 (10)轴的设计计算(输入轴) (16)轴的设计计算(中间轴) (19)轴的设计计算(输出轴) (20)滚动轴承的选择及计算 (24)键连接的选择及校核计算 (28)减速器附件的选择 (29)润滑与密封 (31)参考数据 (32)《机械设计》课程设计任务书传动方案的分析与拟定1.设计题目设计某车间零件传送设备的传动装置1)传动布置方案2)已知条件⑴输送带拉力F=8KN⑵输送带工作速度V=0.9m/s(允许输送带速度误差±5%)⑶滚筒直径D=270mm⑷滚筒效率η=0.96(包括滚筒轴承的效率损失)3)设备工作条件,每日两班制工作,传动不逆转,有轻微冲击,输送带速度允许误差为±5%。
2.课程设计的内容机械设计课程设计是本门课程的一个重要实践性环节,是高等学校工科有关专业学生第一次较全面的设计训练。
本次设计的对象为普通减速器,具体内容是:1)设计方案论述。
2)选择电动机。
3)减速器外部传动零件设计(含连轴器选择)。
4)减速器设计。
设计减速器的传动零件;对各轴进行结构设计,按弯扭合成强度条件验算个轴的强度;按疲劳强度条件计算输出轴上轴承的强度;选择各对轴承,计算输出轴上轴承的寿命;选择各键,验算输出轴上键连接的强度;选择各配合尺寸处的公差与配合;决定润滑方式,选择润滑剂。
5)绘制减速器的装配图和部分零件工作图。
6)编写设计说明书。
电动机的选择1.选择电动机类型按工作要求:连续单向运转,载荷平稳;选用Y 系列全封闭自扇冷式笼型三相异步电动机,电压380V 。
带式运输机课程设计说明书

机械设计基础课程设计说明书题目:带式运输机指导老师:学生姓名:学号:所属院系:专业:班级:完成日期:新疆大学机械工程学院年月目录第一章设计任务书 (3)设计题目 (3)带式运输机传动装置的设计 (3)带式运输机数据 (3)工作条件 (3)使用期限 (3)生产批量及加工条件 (3)第二章电动机的选择 (4)选择电动机的类型 (4)选择电动机的容量 (4)机械装置传动比范围 (5)运动和动力参数计算 (5)第三章圆柱斜齿轮传动的设计 (6)开始齿轮减速,齿轮参数计算 (6)闭式齿轮减速器齿轮参数计算 (9)第四章传动轴和传动轴承及联轴器的设计 (15)输入轴的设计 (15)输出轴的设计 (20)第五章键联接的选择及校核计算 (24)高速轴与联轴器的连接 (24)低速轴与大齿轮的联接 (25)第六章轴承的选择及校核计算 (25)输入轴的轴承计算与校核 (25)输出轴的轴承计算与校核................................... 错误!未定义书签。
第七章联轴器的选择 (27)载荷计算 (27)型号计算 (27)第八章减速器的润滑和密封 (27)减速器的润滑 (27)减速器的密封 (28)第九章减速器附件及箱体主要结构尺寸 (28)第十章设计总结 (30)第十一章参考文献 (31)第一章设计任务书设计题目啮合点位置自行确定)。
运输机滚筒轴功率运输机滚筒轴转速运输带滚筒直径滚筒轮中心高度 H= 300 mm工作条件用于锅炉房运煤,三班制工作,每班工作四小时,空载启动,单向、连续运转,载荷平稳。
使用期限工作期限为十年,每年工作300天;检修期间隔为三年。
生产批量及加工条件小批量生产。
设计任务(1)选择电动机型号;(2)确定开式齿轮传动的主要参数及尺寸;(3)设计一级斜齿圆柱齿轮减速器;(4)选择联轴器。
具体作业及要求(1)设计计算手稿一份(含完整的设计计算过程及设计草图);(2)减速器装配图一张(A1号图纸,AutoCAD绘图打印);(3)零件图两张(A3号图纸,绘制大齿轮和低速轴,要求其一为手绘);(4)设计说明书一份(Word电子版打印)。
DJ大倾角挡边带式输送机的性能和设计

DJ大倾角挡边带式输送机的性能和设计韩继财【摘要】介绍了DJ大倾角挡边带式输送机的性能、结构与设计,该机以技术先进、安全可靠、操作方便,成为取代普通胶带输送机的首选。
【期刊名称】《纯碱工业》【年(卷),期】2012(000)005【总页数】3页(P30-32)【关键词】带式输送机;性能;设计计算【作者】韩继财【作者单位】大连化工研究设计院,辽宁大连116023【正文语种】中文【中图分类】TQ114.15D J大倾角档边胶带运输机技术先进、安全可靠、结构简单、便于操作,占地少、提升高,在设计使用中可以克服普通胶带运输机的不足,成为输送的理想首选设备。
D J大倾角档边胶带输送机技术比较先进。
普通上盐胶带输送机上运倾斜角在1 7°以下,而它的最大倾斜角可达5 0°。
目前国内大倾角带式输送机主要有气流式输送机、花纹胶带输送机、管状胶带输送机。
管状胶带输送机在输送距离长、输送量较大的要求下运行,但结构较复杂,造价较高;气流式输送机采用特殊的输送设备,输送设备噪音大,且受传动条件限制;花纹式输送机表面带料较多,不易清理。
某公司上盐皮带输送设计要求上运高度6.8 m,上运倾角4 5°。
以上三种输送机都不适合要求,而大倾角波状档边胶带输送机能满足上述设计的要求。
根据厂家提供的D J大倾角档边胶带输送机手册,该机型输送最大倾角上行为5 0°,最大输送功率为2 2kW,最大输送速度为2.2m/s,最大运量为4 3 0m3/h。
带宽有5 0 0mm、6 5 0mm、8 0 0mm,挡边有8 0mm、1 0 0mm、1 25mm、1 6 0mm、2 0 0mm等多种规格。
1)采用Y-Z J驱动装置,由Y系列电机、三角带轴装式减速器所组成。
Z J型轴装减速器具有工作可靠,体积小,重量轻,使用寿命长,便于维修等优点。
2)在过渡段设有上、下分支各两个立辊用于限制输送带跑偏。
3)安装了拍打装置,提高输送带回程清洁度。
郜卫鹏的毕业设计说明书修改过.doc
摘要带式输送机驱动装置是输送机的动力的来源,主要由电动机通过联轴器、减速器、带动传动滚筒转动。
本驱动装置设计中,首先根据输送机的工作要求确定传动方案,然后确定电动机,由电机及工作机进行减速器设计, 驱动装置,驱动装置架,传动滚筒,滚筒头架设计。
关键词:带式输送机驱动装置减速器滚筒AbstractConveyor belt conveyor drive is the driving force of the source. The main belt conveyor drive motor through a coupling, reducer, driving drum driven rotation. With drum and the friction of the belt, the belt movement, a tilt of the belt conveyor also set up for brakes and stop.In this drive in accordance with the design of the first conveyor requirements for the work programme identified transmission, and then determine Motors, electrical and machine reducer design work, drive, drive planes, driving drum, drum-head design .Keywords: Beltconveyor DrivingDevice Reducer Drum1概述 (1)1.1带式输送机的发展历程及发展方向 (1)1.2 输送机的分类 (2)1.3 驱动装置 (4)2运动方案的拟订 (6)3减速器设计 (9)3.1 选择电动机 (9)3.1.2 选择电动机的容量 (9)3.1.3 确定电动机的转速 (10)3.2 计算总传动比并分配各级传动比 (11)3.3 运动参数的计算 (11)3.3.1 计算各轴转速: (11)3.3.2 各轴的功率和转矩 (12)3.4 传动零件(齿轮)的设计 (13)3.4.1 高速级齿轮传动的设计计算 (13)3.4.1.1 选择材料、齿轮精度等级、类型及齿数 (13)3.4.1.2 按齿面接触强度设计 (14)3.4.1.3 按齿根弯曲强度设计 (14)3.4.1.4几何尺寸计算 (16)3.4.2 低带级齿轮传动的设计计算 (17)3.4.2.1 选择材料、齿轮精度等级、类型及齿数 (17)3.4.2.2 按齿面接触强度设计 (17)3.4.2.3 按齿根弯曲强度设计 (20)3.4.2.4 几何尺寸计算 (21)3.5 轴的设计 (22)3.5.1 轴的材料 (22)3.5.2轴径的初步估算 (22)3.5.3 轴的结构设计 (23)3.5.4 按弯扭合成进行轴的强度校核 (25)3.6.1 轴I上的轴承的选择 (35)3.6.3 轴III(输出轴)上的轴承的选择 (40)3.7.1 高速级大齿轮与轴的联接 (42)3.7.2 低速级大齿轮与轴的联接 (43)3.9.1 联轴器的选择设计 (46)3.9.1.1 高速轴联轴器 (46)3.9.1.2 低速级联轴器的选择设计 (48)3.9.3 密封 (51)3.9.4 公差与配合 (52)3.9.5 其他附件的设计 (52)4 驱动滚筒设计 (56)4.2.2 滚筒轴的校核 (63)4.2.3 滚筒的周向定位 (63)5 托辊的设计 (65)5.1.1 作用 (65)5.1.2 托辊的类型 (65)5.3.1槽形托辊 (67)5.3.2 缓冲托辊 (68)5.3.3 回程托辊 (69)5.3.4 调心托辊 (70)6.机架 (73)7.拉紧装置 (74)致谢 (77)参考文献 (78)1概述1.1带式输送机的发展历程及发展方向随着世界装备制造业向中国转移及我国带式输送机产品的技术进步,中国成为世界上最大的带式输送机产品研发和制造基地指日可待,5年后我国带式输送机全球市场占有率将达到50%左右。
毕业论文设计带式输送机传动装置设计
单位代码 10642 密级公开学号 201114019031 学士学位论文论文题目带式输送机传动装置设计论文作者:余凯翔指导教师:赵华君(教授)学科专业:机械工程及自动化提交论文日期:2014 年11 月28 日论文答辩日期:2014 年12 月3 日学位授予单位:重庆文理学院中国•重庆2014 年11 月目录摘要 ............................................................................................................................................................... I Abstract ......................................................................................................................................................... I I1.引言 (1)2.带式输送机传动装置系统方案 (2)2.1 传动装置设计要求 (2)2.2 工作条件 (2)2.3 传动系统总体设计 (2)2.4 带式输送机传动装置传动简图 (2)3.电动机及运动参数的设计 (2)3.1 电动机选择 (2)3.2 确定传动装置的总传动比和分配传动比 (3)3.3 计算传动装置的运动和动力参数 (3)3.4 设计V带和带轮 (5)4.齿轮传动设计 (6)4.1 高速级齿轮传动设计 (6)4.2 低速级齿轮传动设计 (11)5.轴的设计 (14)5.1 输入轴(1轴)及其轴承装置、键的设计 (14)5.2 中间轴(2轴)及其轴承装置、键的设计 (19)5.3 输出轴(3轴)及其轴承装置、键的设计 (24)6.减速器箱体结构设计 (29)6.1 减速器的润滑与密封 (29)6.2 箱体设计 (29)7.结语 (32)参考文献 (33)致谢语 (34)摘要带式输送机是胶带兼作牵引机构和承载机构的一种运输设备,它在地面和井下运输具有广泛的运用。
带式运输机机械设计课程设计说明书
第1章概述 (3)1.1带式运输机 (3)1.2减速器 (3)1.3设计任务 (3)第2章电机选择与传动比计算 (4)2.1工作条件 (4)2.2电动机类型的选择 (5)2.3电机功率的计算与型号确定 (5)第3章运动和动力参数计算 (6)3.1传动比分配 (6)3.2各轴运动和动力参数计算 (6)第4章传动零件的设计计算和结构设计 (8)4.1带传动设计计算 (8)4.2高速级齿轮设传动计计算 (10)4.3低速级齿轮传动设计计算 (15)第五章轴的结构设计 (19)5.1高速轴的设计 (19)5.2中间轴的设计 (23)5.3低速轴的设计 (26)第六章轴承的选择及校核 (32)6.1各轴轴承的选择 (32)第七章键的选取 (33)第八章减速器的润滑和密封 (35)8.1齿轮的润滑 (35)8.2滚动轴承的润滑 (35)第九章箱体及其附件设计 (35)9.1箱体尺寸 (35)9.2起吊装置 (36)9.3窥视孔窥视盖 (36)9.4放油孔和螺塞 (36)9.5通气螺塞 (37)9.6油标尺 (37)第十章参考文献与设计小结 (37)10.1参考文献 (37)10.2课程设计小结 (38)因为高速轴上安装有大带轮,所以高速轴的直径不能和电机轴的直径相差太多,已知选用的电机型号Y132M-4,其电机轴直径为mm38,所以高速轴安装大齿轮一段的直径初定为mm32。
5.1.3 初选轴承因为高速轴上装有斜齿轮,则在齿轮啮合过程中会产生轴向力,为了能承受轴向力的作用,并且适应相对较高的转速,所以选用角接触球轴承,型号为7207AC,177235⨯⨯=⨯⨯BDd a=21.根据轴承确定各轴安装轴承的直径为:mmd32=5.1.4 结构设计(1)各轴直径的确定初估轴径后,可按轴上零件的安装顺序,从左端开始确定直径,1段装大带轮,取为32mm,2段前部应与密封毛毡尺寸同时确定,查机械手册,选用34mm的毡圈,故取2段34mm后部分与轴承配合,该轴段3安装7207AC和挡油环,故该段直径为35mm,通过公差选取不一样的控制,轴承成对使用,5段与齿轮配合考虑齿轮的轴向定位mmd405=。
安理工 港口带式输送机选型设计 胡坤
本科毕业设计说明书港口运煤带式输送机选型设计DESIGN FOR PORT COAL BELT CONVEYOR学院(部):机械工程学院专业班级:机设07~9班学生姓名:周旋指导教师:胡坤讲师2011 年 6 月7 日港口运煤带式输送机选型设计摘要本次毕业设计是关于港口运煤带式输送机的设计。
首先对带式输送机作了简单的概述;接着分析了带式输送机的选型原则及计算方法;然后根据这些设计准则与计算选型方法按照给定参数要求进行选型设计,接着对所选择的输送机各主要零部件进行了校核。
普通型带式输送机由六个主要部件组成:传动装置,机尾和导回装置,中部机架,拉紧装置以及输送带。
最后简单的说明了输送机的安装与维护。
目前,带式输送机正朝着长距离,高速度,低摩擦的方向发展,近年来出现的气垫式带式输送机就是其中的一个。
在带式输送机的设计、制造以及应用方面,目前我国与国外先进水平相比仍有较大差距,国内在设计制造带式输送机过程中存在着很多不足。
本次港口运煤带式输送机的设计代表了设计的一般过程, 对今后的选型设计工作有一定的参考价值。
关键词:带式输送机;钢丝绳芯带;安全系数校核;张力;选型设计;DESIGN FOR PORT COAL BELT CONVEYORABSTRACTThis graduation project is about design on port coal belt conveyor. First gave a brief introduction on belt conveyor; Then the principle of selection and method of calculation; then designed it as the given parameter based on the method of design and selection, and checked the selected major components of the conveyor. Common belt conveyor consists of six major parts: transmission, tail and return device, the central rack, tensioning device and conveyor belt. Finally, simply describes the installation and maintenance of conveyor. At present, the belt conveyor is for long distance, high speed, anti-friction. One of which is air-cushion belt conveyor in recent years. However, our level is lower than foreign advanced level in design of belt conveyor, manufacture and application while there is much space in domestic process of design and manufacture of belt conveyor.The design of the port coal belt conveyor represents the general process of design and has some reference value in future selection design.KEYWORDS:belt conveyor;steel cord belt; safely factor calibration; tension; selection design目录摘要 (I)ABSTRACT (II)绪论 (1)1 带式输送机概述 (2)1.1输送机发展历史 (2)1.2 带式输送机在港口的应用 (2)1.3 带式输送机的分类 (3)1.4 带式输送机特点 (4)1.5 带式输送机的发展概况 (4)1.6 带式输送机工作原理 (5)2 带式输送机的设计计算 (7)2.1原始设计参数 (7)2.2初定设计参数 (7)2.3计算步骤 (7)2.4 输送带宽度核算 (8)2.5 圆周驱动力的计算 (9)2.5.1 计算公式 (9)2.5.2 输送带选择 (10)2.5.3 输送带主要阻力计算 (10)2.5.4 主要特种阻力计算 (11)2.5.5 附加特种阻力计算 (12)2.5.6 圆周驱动力 (13)2.6 传动功率计算 (13)2.6.1 传动轴功率计算 (13)2.6.2 电动机功率计算 (13)2.7 输送带张力计算 (14)2.7.1 输送带不打滑条件校核 (14)2.7.2 输送带下垂度校核 (15)2.7.3 各特性点张力计算 (15)2.8 传动滚筒、改向滚筒合张力 (16)2.8.1 传动滚筒合张力计算 (16)2.8.2 改向滚筒合张力计算 (17)2.9 传动滚筒最大扭矩计算 (17)2.10 拉紧力计算 (17)2.11 钢绳芯输送带安全系数校核计算 (18)3带式输送机选型设计 (19)3.1驱动装置的设计与选用 (19)3.2电机的选用 (19)3.3 输送带 (20)3.4 传动滚筒 (22)3.5 托辊 (23)3.5.1 托辊的选型 (23)3.5.2 托辊的校核 (24)3.6 改向装置 (25)3.7 拉紧装置 (26)3.8 机架与中间架 (27)3.9 支腿选型设计 (28)3.10 导料槽选型 (28)3.11 卸料装置选型设计 (28)3.12 电气及安全保护装置 (28)结论 (30)参考文献 (31)致谢 (32)绪论带式输送机是一种摩擦驱动以连续方式运输物料的机械。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
、|
!_
一个人总要走陌生的路,看陌生的风景,听陌生的歌,然后在某个不经意的瞬间,你会发现,原本费尽心机想要忘记的事情真的就这么忘记了..
第一章前言
1.1带式输送机的应用
带式输送机是连续运输机的一种,连续运输机是固定式或运移式起重运输机中主要类型之一,其运输特点是形成装载点到装载点之间的连续物料流,靠连续物料流的整体运动来完成物流从装载点到卸载点的输送。
在工业、农业、交通等各企业中,连续运输机是生产过程中组成有节奏的流水作业运输线不可缺少的组成部分。
连续运输机可分为:
(1)具有挠性牵引物件的输送机,如带式输送机,板式输送机,刮板输送机,斗式输送机、自动扶梯及架空索道等;
(2)不具有挠性牵引物件的输送机,如螺旋输送机、振动输送机等;
(3)管道输送机(流体输送),如气力输送装置和液力输送管道.
其中带输送机是连续运输机中是使用最广泛的, 带式输送机运行可靠,输送量大,输送距离长,维护简便,适应于冶金煤炭,机械电力,轻工,建材,粮食等各个部门。
1.2带式输送机的分类
带式输送机分类方法有多种,按运输物料的输送带结构可分成两类,一类是普通型带式输送机,这类带式输送机在输送带运输物料的过程中,上带呈槽形,下带呈平形,输送带有托辊托起,输送带外表几何形状均为平面;另外一类是特种结构的带式输送机,各有各的输送特点.其简介如下:
1.3 各种带式输送机的特点
⑴.QD80轻型固定式带输送机QD80轻型固定式带输送机与TDⅡ型相比,其带较薄、载荷也较轻,运距一般不超过100m,电机容量不超过22kw.
⑵. 它属于高强度带式输送机,其输送带的带芯中有平行的细钢绳,一台运输机运距可达几公里到几十公里.
⑶.U形带式输送机它又称为槽形带式输送机,其明显特点是将普通带式输送机的槽形托辊角由提高到
使输送带成U形.这样一来输送带与物料间产生挤压,导致物料对胶带的摩擦力增大,从而输送机的运输倾角可达25°.
⑷. 管形带式输送机U形带式输送带进一步的成槽,最后形成一个圆管状,即为管形带式输送机,因为输送带被卷成一个圆管,故可以实现闭密输送物料,可明显减轻粉状物料对环境的污染,并且可以实现弯曲运行.
⑸.气垫式带输送机其输送带不是运行在托辊上的,而是在空气膜(气垫)上运行,省去了托辊,用不动的带有气孔的气室盘形槽和气室取代了运行的托辊,运动部件的减少,总的等效质量减少,阻力减小,效率提高,并且运行平稳,可提高带速.但一般其运送物料的块度不超过300mm.增大物流断面的方法除了用托辊把输送
带强压成槽形外,也可以改变输送带本身,把输送带的运载面做成垂直边的,并且带有横隔板,一般把垂直侧挡边作成波状,故称为波状带式输送机,这种机型适用于大倾角,倾角在30°以上,最大可达90°.
(6).压带式带输送机它是用一条辅助带对物料施加压力.这种输送机的主要优点是:输送物料的最大倾角可达90°,运行速度可达6m/s,输送能力不随倾角的变化而变化,可实现松散物料和有毒物料的密闭输送.其主要缺点是结构复杂、输送带的磨损增大和能耗较大。
⑺.钢绳牵引带式输送机它是无际绳运输与带式运输相结合的产物,既具有钢绳的高强度、牵引灵活的特点,又具有带式运输的连续、柔性的优点。
1.4 带式输送机的发展状况
目前带式输送机已广泛应用于国民经经济各个部门,近年来在露天矿和地下矿的联合运输系统中带式输送机又成为重要的组成部分.主要有:钢绳芯带式输送机、钢绳牵引胶带输送机和排弃场的连续输送设施等。
这些输送机的特点是输送能力大(可达30000t/h),适用范围广(可运送矿石,煤炭,岩石和各种粉状物料,特定条件下也可以运人),安全可靠,自动化程度高,设备维护检修容易,爬坡能力大(可达16°),经营费用低,由于缩短运输距离可节省基建投资。
目前,带式输送机的发展趋势是:大运输能力、大带宽、大倾角、增加单机长度和水平转弯,合理使用胶带张力,降低物料输送能耗,清理胶带的最佳方法等.我国已于1978年完成了钢绳芯带式输送机的定型设计.钢绳芯带式输送机的适用范围:
(1)适用于环境温度一般为° °C;在寒冷地区驱动站应有采暖设施;
(2)可做水平运输,倾斜向上不超过 (16°)和向下( )运输不超过,也可以转弯运输;运输距离长,单机输送可达15km;
(3)可露天铺设,运输线可设防护罩或设通廊;
(4)输送带伸长率为普通带的1/5左右;其使用寿命比普通胶带长;其成槽性好;运输距离大。
1.5 带式输送机的工作原理
带式输送机又称胶带运输机,其主要部件是输送带,亦称为胶带,输送带兼作牵引机构和承载机构.带式输送机组成及工作原理如图1-1所示,它主要包括一下几个部分:输送带(通常称为胶带) 、托辊及中间架、滚筒拉紧装置、制动装置、清扫装置和卸料装置等.
图1-1 带式输送机简图
1——张紧装置2——装料装置3——犁形卸料器4——槽形托辊
5——输送带6——机架7——传动滚筒8——卸料器
9——清扫装置10——平行托辊11——空段清扫器12——减速器
输送带5绕经传动滚筒7和机尾换向滚筒1形成一个无极的环形带.输送带的上、下两部分都支承在托辊上.拉紧装置给输送带以正常运转所需要的拉紧力.工作时,传动滚筒通过它和输送带之间的摩擦力带动输送带运行.物料从装载点装到输送带上,形成连续运动的物流,在卸载点卸载.一般物料是装载到上带(承载段)的上面,在机头滚筒(在此,即是传动滚筒)卸载,利用专门的卸载装置也可在中间卸载。
普通型带式输送机的机身的上带是用槽形托辊支撑,以增加物流断面积,下带为返回段(不承载的空带)一般下托辊为平托辊.带式输送机可用于水平、倾斜和垂直运输.对于普通型带式输送机倾斜向上运输,其倾斜角不超过18°,向下运输不超过15°。
输送带是带式输送机部件中最昂贵和最易磨损的部件.当输送磨损性强的物料时,如铁矿石等,输送带的耐久性要显著降低。
提高传动装置的牵引力可以从以下三个方面考虑:
(1)增大拉紧力。
增加初张力可使输送带在传动滚筒分离点的张力增加,此法提高牵引力虽然是可行的。
但因增大必须相应地增大输送带断面,这样导致传动装置的结构尺寸加大,是不经济的。
故设计时不宜采用。
但在运转中由于运输带伸长,张力减小,造成牵引力下降,可以利用拉紧装置适当地增大初张力,从而增大,以提高牵引力。
(2)增加围包角对需要牵引力较大的场合,可采用双滚筒传动,以增大围包角。
(3)增大摩擦系数其具体措施可在传动滚筒上覆盖摩擦系数较大的衬垫,以增大摩擦系数。
通过对上述传动原理的阐述可以看出,增大围包角是增大牵引力的有效方法。
故在传动中拟采用这种方法。
1.6 带式输送机的结构和布置形式
1.6.1 带式输送机的结构
带式输送机主要由以下部件组成:头架、驱动装置、传动滚筒、尾架、托辊、中间架、尾部改向装置、卸载装置、清扫装置、安全保护装置等。
输送带是带式输送机的承载构件,带上的物料随输送带一起运行,物料根据需要可以在输送机的端部和中间部位卸下。
输送带用旋转的托棍支撑,运行阻力小。
带式输送机可沿水平或倾斜线路布置。
使用光面输送带沿倾斜线路布置时,不同物料的最大运输倾角是不同的,如下表1-1所示:
由于带式输送机的结构特点决定了其具有优良性能,主要表现在:运输能力大,且工作阻力小,耗电量低,约为刮板输送机的1/3到1/5;由于物料同输送机一起移动,同刮板输送机比较,物料破碎率小;带式输送机的单机运距可以很长,与刮板输送机比较,在同样运输能力及运距条件下,其所需设备台数少,转载环节少,节省设备和人员,并且维护比较简单。
由于输送带成本高且易损坏,故与其它设备比较,初期投资高且不适应输送有尖棱的物料。
输送机年工作时间一般取4500~5500小时。
当二班工作和输送剥离物,且输送环节较多,宜取下限;当三班工作和输送环节少的矿石输送,并有储仓时,取上限为宜。
1.6.2 布置方式
电动机通过联轴器、减速器带动传动滚筒转动或其他驱动机构,借助于滚筒或其他驱动机构与输送带之间的摩擦力,使输送带运动。
带式输送机的驱动方式按驱动装置可分为单点驱动方式和多点驱动方式两种。
通用固定式输送带输送机多采用单点驱动方式,即驱动装置集中的安装在输送机长度的某一个位置处,一般放在机头处。
单点驱动方式按传动滚筒的数目分,可分为单滚筒和双滚筒驱动。
对每个滚筒的驱动又可分为单电动机驱动和多电动机驱动。
因单点驱动方式最常用,凡是没有指明是多点驱动方式的,即为单驱动方式,故一般对单点驱动方式,“单点”两字省略。
单筒、单电动机驱动方式最简单,在考虑驱动方式时应是首选方式。
在大运量、长距离的钢绳芯胶带输送机中往往采用多电动机驱动。
带式输送机常见典型的布置方式如下图1-2所示:
图1-2 带式输送机典型布置方式
1.6.3 运行阻力的计算
输送带的张力包括有拉紧装置所形成的初张力,克服各种阻力所需要的张力及由动载荷所产生的张力。
运行阻力分为直线段、曲线段及其他附加阻力,现分述如下.
(1)如下图所示,运行阻力包括两部分,一部分是摩擦阻力;一部分是由下滑力(自重分力)引起的阻力.有摩擦力引起的阻力总是为正,但由于下滑力引起的阻力在此段输送带向上运行时为正,向下为负。
查1-2表(见通用机械设计)可知,
纵向拉伸强度=1000N/mm;输送带每米质量。
承载段(或称为重段)运行阻力为
因为
所以。
