SF6变送器
SF6多功能监测装置使用说明书
SC-COP138-B SF 6多功能监测装置使用说明书珠海三昌电器有限公司如需更多信息：请登陆 珠海三昌电器有限公司 珠海机构珠海市香洲区永田路21号706(泰坦软件园) Tel ：0756-******* Fax ：************需三昌公司更多信息，请致电珠海三昌电器机构沟通解决，如三昌公司版权所有！SANCHANG 标志，三昌，三昌电器、德昌、德昌电气是三昌公司在中国和/或其他国家的注册商标。
其他公司或个人不得擅自使用以上信息作为其公司、产品与服务标记的全部或部分。
目录一、 SF6在电气设备上的重要性 (2)二、系统研制的依据 (3)三、系统简介 (3)3.1系统结构图及各部件介绍 (4)3.2系统功能 (5)四、主要技术指标 (5)五、环境要求 (6)六、主要部件功能 (6)6.1SF6多功能检测装置（SF6、O2、温度、湿度四合一变送器） (6)6.2声、光警示灯（型号：NTE-1101J） (7)七、系统维护 (8)1、系统运行注意事项 (8)2、系统维护注意事项 (8)八、技术支持及售后服务 (10)1一、SF6在电气设备上的重要性上世纪60年代以来，SF6气体以其优异的绝缘和灭弧性能，在电力系统中得到广泛的应用，几乎成了中压、高压和超高压电气设备使用的唯一绝缘和灭弧介质，正因为SF6气体的大量使用，其安全性也受到了人们的广泛关注，尤其是安装在室内的SF6电气设备，监测其泄漏及室内O2的含量，从而确保作业人员的人身安全，是各级领导最关心的大事。
客观上讲，SF6气体是一种无色、无味、无臭、无毒、密度比空气重的惰性气体，不易与空气混和。
纯净的SF6对人体没有毒性，但不能维持生命。
SF6是一种简单窒息剂，暴露在O2含量小于19.5%的大气中会导致头晕、昏迷、口水增多、反应迟钝、反胃、呕吐、失去意识甚至死亡。
暴露在O2小于12%的大气中会无任何先兆地失去知觉，失去自我救护的能力。
sdl-5型SF6微水分在线监测系统说明书
SDL5系列SF 6气体微水、密度综合监测系统产品说明书西安荣森电子西安荣森电子有限有限有限责任责任责任公司公司20201212年7月2日重要说明所有负责本产品使用或维护的人员都应该仔细阅读本手册。
与其它任何复杂设备一样，本产品只有在按照厂商说明的要求去进行使用和维护的前提下，才能达到所设计的性能指标，否则，它将无法实现。
同时，那些依靠本产品来进行安全保障的人员，也将有可能遭受严重伤亡的危险。
另外，如果对本产品没有按照本手册的说明去进行使用和维护我公司作出的关于产品质量的担保将会无效。
为了保护你和其他人员的安全，请务必要遵照并执行这些要求。
我们鼓励客户在使用之前，通过来电或来信等方式咨询有关使用和维修方面的任何其它信息。
敬告1、本手册中所说明的每个配件及仪器都应该严格按照说明、并在所规定的范围内进行测试、维护。
2、本仪器绝对不能测量腐蚀性气体或者含有油、水份的气体。
同时也不能测量爆炸性粉尘和油雾。
3、严禁在危险区域对仪器进行开、关机操作。
4、本仪器是一个密封的整体，绝对不要试图打开仪器，否则不能享受三包政策。
5、本仪器出厂前已经进行标定。
检测合格。
6、连接通信电缆时，切勿带电操作，需将仪器和电脑关闭，否则容易损坏通信接口。
目录1产品简介 (5)2结构说明 (5)3技术参数 (6)4装配指南 (7)4.1三通选用 (7)4.2变送器显示表安装 (7)4.3三通安装 (8)4.4检漏 (9)5SF6综合监测器介绍 (10)5.1微水密度综合监测器 (10)5.2接线方式选择 (10)5.3电缆连接 (10)5.3.1电源连接 (10)5.3.2通信连接 (12)5.3.3多个组网 (12)6软件功能介绍 (14)6.1测量主界面 (14)6.2.1报警设定 (15)6.2.2仪表校准 (16)6.2.3仪器信息 (17)1产品简介SDL5型SF 6微水分多传感器监测系统产品（下称监测器）是西安荣森电子有限责任公司根据国网电力公司的在线状态检修的要求，与国网公司SF6中心实验室合作开发的数字式高精度SF 6气体在线式监测装置。
说明书fblry5000
说明书fblry5000第1章安全事项使用前请先详细阅读本安全事项，确保您安全地使用本系统：进入SF6配电装置室前，请按照《电业安全工作规程》要求（见附录），使用本系统“强制”键或直接使用风机控制开关进行通风。
切勿在本产品外壳上覆盖塑纸等物，以免因散热或透气不良导致过热失火或产品失灵。
切勿在本系统各部件附近使用易燃的喷雾剂。
切勿使用易燃溶剂，如酒精、苯或稀释剂清洁系统各部件。
如您发现产品周围有烟雾、异味等任何异常现象时，请立即关闭产品电源，我公司人员。
产品出现故障，请勿擅自拆开本产品进行维修，以免产品损坏或有触电危险，由此而造成的损失由用户负责。
第2章为什么要安装SF6气体泄漏监控报警系统SF6气体泄漏的危害1、SF6气体的物理和化学性质纯净的SF6气体无色、无味、无臭、不燃，在常温下化学性质稳定，属惰性气体。
但在电力行业，由于六氟化硫气体（SF6）主要是作为绝缘和灭弧介质而广泛应用于高压开关及其设备，在断路器和GIS操作过程中，由于电弧、电晕、火花放电和局部放电、高温等因素影响下，SF6气体会进行分解，它的分解物遇到水分后会变成腐蚀性电解质，尤其是有些高毒性分解物，HF和SO2，它们会刺激皮肤、眼睛、粘膜，如果吸入量大，还会引起头晕和肺水肿，甚至致人死亡。
2、SF6开关室发生泄漏的危害安装SF6高压设备的室内空间一般都较密闭，一旦发生SF6气体泄漏，由于空气流通极其缓慢，毒性分解物在室内沉积，不易排出，从而对进入SF6开关室的工作人员产生极大的危险。
而且，由于SF6气体的比重较O2大，当发生SF6气体泄漏时，SF6气体将在低层空间积聚，造成局部缺氧，使人窒息。
另一方面，由于SF6气体本身无色无味，发生泄漏后不易让人察觉，这就增加了对进入泄漏现场工作人员的潜在危险性，严重威胁人员的安全和健康，甚至造成恶性事故。
3、SF6气体的安全浓度根据美国和前苏联的化学防护科学家的研究，结果表明，人在存在纯净SF6气体环境中工作，皮肤暴露在SF6气体中连续8个小时，所能承受的zui高SF6气体含量为1000*10-6（即1000ppm）。

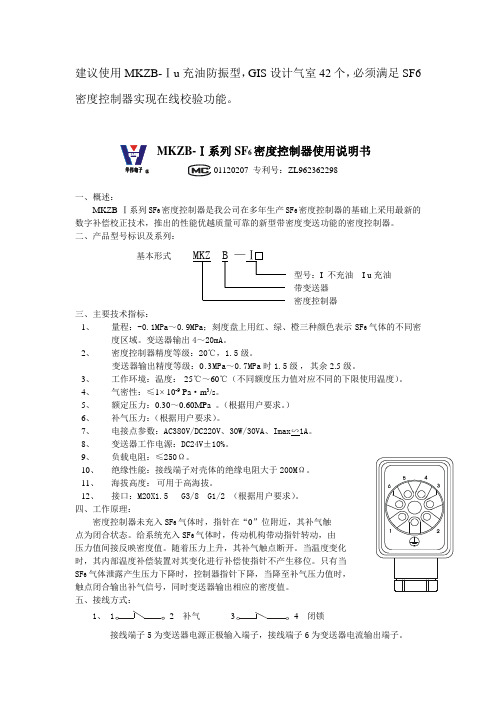

密度继电器MKZB-I说明书(双接点)
建议使用MKZB-Ⅰu充油防振型，GIS设计气室42个，必须满足SF6密度控制器实现在线校验功能。
MKZB-Ⅰ系列SF6密度控制器使用说明书01120207 专利号：ZL962362298一、概述：MKZB-Ⅰ系列SF6密度控制器是我公司在多年生产SF6密度控制器的基础上采用最新的数字补偿校正技术，推出的性能优越质量可靠的新型带密度变送功能的密度控制器。
二、产品型号标识及系列：基本形式MKZ B —Ⅰ型号：I 不充油I u充油带变送器密度控制器三、主要技术指标：1、量程：-0.1MPa～0.9MPa；刻度盘上用红、绿、橙三种颜色表示SF6气体的不同密度区域。
变送器输出4～20mA。
2、密度控制器精度等级：20℃，1.5级。
变送器输出精度等级：0.3MPa～0.7MPa时1.5级，其余2.5级。
3、工作环境：温度：-25℃～60℃（不同额度压力值对应不同的下限使用温度）。
4、气密性：≤1× 10-9 Pa·m3/s。
5、额定压力：0.30～0.60MPa 。
（根据用户要求。
）6、补气压力：（根据用户要求）。
7、电接点参数：AC380V/DC220V、30W/30VA、Imax∽1A。
8、变送器工作电源：DC24V±10%。
9、负载电阻：≤250Ω。
10、绝缘性能：接线端子对壳体的绝缘电阻大于200MΩ。
11、海拔高度：可用于高海拔。
12、接口：M20X1.5 G3/8 G1/2 （根据用户要求）。
四、工作原理：密度控制器未充入SF6气体时，指针在“0”位附近，其补气触点为闭合状态。
给系统充入SF6气体时，传动机构带动指针转动，由压力值间接反映密度值。
随着压力上升，其补气触点断开。
当温度变化时，其内部温度补偿装置对其变化进行补偿使指针不产生移位。
只有当SF6气体泄露产生压力下降时，控制器指针下降，当降至补气压力值时，触点闭合输出补气信号，同时变送器输出相应的密度值。
五、接线方式：1、1 2 补气3 4 闭锁接线端子5为变送器电源正极输入端子，接线端子6为变送器电流输出端子。
SF6气体绝缘变压器
SF6气体绝缘变压器
(1)SF6气体绝缘变压器结构SF6气体绝缘变压器的铁心均采用DQ151冷轧双向硅钢片剪切，叠装而成，绕组采用E级绝缘的薄膜电磁线绕制而成，采用片式散热器进行自然循环冷却，属于干式变压器的一种。
配备无激磁调压开关或有载调压开关进行工作电压调节，还配备密度继电器和信号温度计进行泄漏，温度的报警或分闸，对变压器进行保护。
压力测量采用常规的真空压力表，这些备件均装在母管上，然后与变压器箱体连接,通过SF气体专用门进行控制，并装有充放气阀门。
(2)SF6气体绝缘变压器主要技术参数
1)额定频率为50Hz;
2)绕组联结组标号为Yyn0;
3)高压绕组无激磁调日范围±5%;
4)高绕组有载调压范围+8x2.5%;
5)士6x2.5%、±4x2.5%;
6)空载电流<1%:
7)气体工作压力0.12MPa(20℃);
8)年漏气率<1%;
9)高压绕组、最高工作电压11.5kV;
10)额定雷电冲击耐受电压75kV(峰值);
11)额定短时工频耐受电压为35kV(有效值1min);
12)零表压高压绕组工频耐受电压为5kV(有效值1min)。

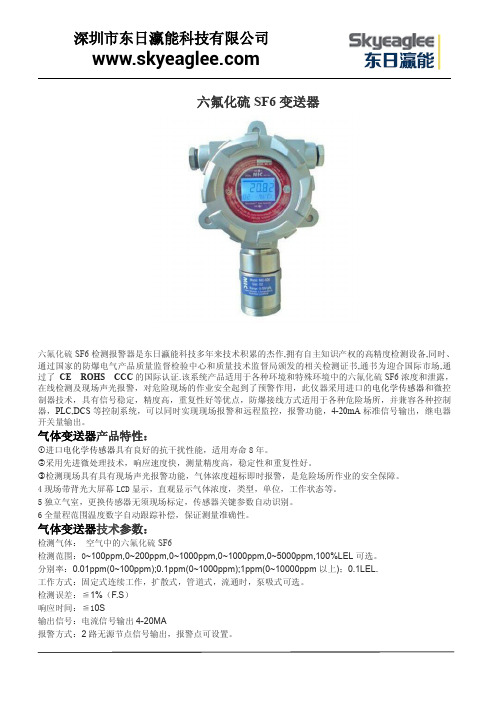

六氟化硫SF6变送器
六氟化硫SF6变送器六氟化硫SF6检测报警器是东日瀛能科技多年来技术积累的杰作,拥有自主知识产权的高精度检测设备,同时、通过国家的防爆电气产品质量监督检验中心和质量技术监督局颁发的相关检测证书,通书为迎合国际市场,通过了CE ROHS CCC的国际认证.该系统产品适用于各种环境和特殊环境中的六氟化硫SF6浓度和泄露，在线检测及现场声光报警，对危险现场的作业安全起到了预警作用，此仪器采用进口的电化学传感器和微控制器技术，具有信号稳定，精度高，重复性好等优点，防爆接线方式适用于各种危险场所，并兼容各种控制器，PLC,DCS等控制系统，可以同时实现现场报警和远程监控，报警功能，4-20mA标准信号输出，继电器开关量输出。
气体变送器产品特性：①进口电化学传感器具有良好的抗干扰性能，适用寿命8年。
②采用先进微处理技术，响应速度快，测量精度高，稳定性和重复性好。
③检测现场具有具有现场声光报警功能，气体浓度超标即时报警，是危险场所作业的安全保障。
4现场带背光大屏幕LCD显示，直观显示气体浓度，类型，单位，工作状态等。
5独立气室，更换传感器无须现场标定，传感器关键参数自动识别。
6全量程范围温度数字自动跟踪补偿，保证测量准确性。
气体变送器技术参数：检测气体：空气中的六氟化硫SF6检测范围：0~100ppm,0~200ppm,0~1000ppm,0~1000ppm,0~5000ppm,100%LEL可选。
分别率：0.01ppm(0~100ppm);0.1ppm(0~1000ppm);1ppm(0~10000ppm以上)；0.1LEL.工作方式：固定式连续工作，扩散式，管道式，流通时，泵吸式可选。
检测误差：≦1%（F.S）响应时间：≦10S输出信号：电流信号输出4-20MA报警方式：2路无源节点信号输出，报警点可设置。
工作环境：-20℃~50℃(特殊要求：（-40℃~+70℃)相对湿度：≦90%RH工作电压：DC12~30V传感器寿命：3年防爆形式：探头变送器及传感器均为隔爆型。
SF6气体密度在线监测系统在GIS设备中的应用
SF6气体密度在线监测系统在GIS设备中的应用中图分类号：x84文献标识码：agis是气体绝缘全封闭组合电器（gas insulatedmetal-enclosed switchgear)的英文缩写。
该设备是近几十年发展起来的高、精、尖输变电设备，且维护工作量小，运行可靠性高，在电厂、变电站等均有广泛的应用。
在gis设备中，一般采用sf6气体作为绝缘、灭弧介质。
sf6气体是一种无毒、无味、无色、无嗅、非可燃的合成气体，具有高的耐电强度、优良的灭弧性能，对gis设备性能起着决定性的作用。
现有的gis设备普遍采用密度继电器在设备就地监视sf6压力，依靠密度继电器上的压力接点向远方发出sf6压力低报警、压力低闭锁信号。
由于没有在线监测系统，不能及时发现sf6气体漏泄及其发展趋势，容易出现由于sf6严重漏泄，危及主设备安全，造成主设备损坏及影响系统稳定运行的事故。
近年来，随着传感技术、微电子技术及计算机技术的飞速进步，各种gis设备的线监测系统不断涌现。
尤其是sf6气体密度在线监测系统已经逐渐应用于国内外电网的众多大型电力工程之中。
下面以越南sonla水电站工程中zf15-550型gis的sf6在线监测系统为例，对该种系统在gis设备中的应用加以介绍。
一、系统功能在越南sonla水电站工程中，sf6气体密度在线监测系统对gis各气室中的sf6气体状态参数进行采集。
从而实现在生产过程中对sf6气体密度进行实时、远程监测以及历史数据分析，加强监测手段，更好地保证设备安全、稳定运行。
二、系统组成整套gis气体密度在线监测系统主要由sf6气体密度继电器、中继器及转换模块、现场服务计算机构成。
图1sf6气体密度在线监测系统示意图该系统首先通过sf6气体密度继电器中的压力及温度传感器采集高压电气设备中的压力及温度，将它们分别转化为4~20ma dc的标准信号，输出给下位机。
然后经由下位机（中继器及转换模块）使用其内部的c51单片机对采集到的4~20ma dc的标准信号运算处理得到密度值，最后通过rs485总线上传至变电站机房监控室的上位机（现场服务计算机）。
防爆型SF6气体密度变送器的设计
［ 收稿 日期］ ２ ０ １ ３— ０ ２— ０ ６ ［ 作者简介 ］ 范联科 ， 男， １ ９ ６ ７年 ５月生 ， 工程师 ， １ ９ ９ １ 年毕业于宝鸡文理学 院， 主要从事产品研发工作 。
一
４ ４ —
（ ｓ ｕ ｃ ｈ ａ ｓ ｂ ｒ ｅ ａ ｋ ｅ ｒ ， ｍｕ ｔ ｕ ａ ｌ ｉ ｎ ｄ ｕ ｃ ｔ ｏ ｒ ， ｇ ａ ｓ ｉ ｎ ｓ ｕ ｌ ａ ｔ ｉ ｏ ｎ ｓ ｗ ｉ ｔ ｃ ｈ ｇ ｅ ａ ｒ ｓ ， ｇ ａ ｓ ｉ ｎ ｓ ｕ ｌ ａ ｔ ｉ ｏ ｎ ｃ ａ ｂ ｉ ｎ ｅ ｔ ａ ｎ ｄ Ｓ Ｏ ｏ ｎ ）ｔ ｏ
因此 ， 我 们研 制 了防爆 型 Ｓ Ｆ ６ 气体 密度 变送器 ， 以 适 应智 能 电网对变 电站 内上述 设备状 态参 数 的远 程 在线 监测 需求 。 变 送器 集传感 器技术 、 软 件补偿 技术 、 电磁 兼 容技术 、 电气 防爆 技 术 及计 算 机 数 字 通信 技 术 于
Ｓ Ｆ ６ ｇ ａ ｓ ｄ ｅ ｎ ｓ ｉ ｔ ｙ ｔ ａ ｎ ｓ ｍｉ ｔ ｔ ｅ ｒ ．Ｔ ｈ ｉ ｓ ｐ ｒ ｏ ｄ ｃ ｕ ｔ ｉ ｓ ｗｉ ｄ ｅ ｌ ｙ ｕ ｓ ｅ ｄ ｉ ｎ ａ ｌ ｌ ｋ ｉ ｎ ｄ ｓ ｏ ｆ Ｓ Ｆ ６ ｈ ｉ ｇ ｈ—ｖ ｏ ｌ ｔ ａ ｇ ｅ ａ ｐ ｐ ａ ｒ ａ ｔ ｕ ｓ
SF6微水、环境、密度在线监测系统
SF6微水、环境、密度在线监测系统目录一、SF6微水在线监测系统 (2)1、SF6微水在线监测的必要性 (2)2、安装DR2200在线微水变送器的意义 (2)3、DR2200在线微水变送器使用范围 (3)4、DR2200微水变送器技术指标 (3)5、系统组成 (3)6、设计方案 (4)二、SF6环境在线监测系统 (6)1、系统简介 (6)2、系统组成 (6)3、DR2000型 SF6环境在线监测系统技术参数及功能 (7)4、系统安装方法 (9)三、DR2202密度变送器 (10)1、概述 (10)2、外形尺寸 (11)3、技术指标 (12)一、SF6微水在线监测系统近年来，随着电力工业的发展，SF6电气设备用量越来越多。
为了保证SF6电气设备的安全可靠运行，对SF6电气设备内SF6气体微水含量在线监测实现故障早期预测，已在电网公司、发电集团、各大用电企业得到了大量的推广和使用。
1、SF6微水在线监测的必要性SF6高压电气设备在制造和运行中都会有SF6气体受潮现象，直接影响设备内的绝缘性能，严重时将导致设备放电、短路等恶性事故的发生。
因此国家电网运行规程规定，在设备投运前和运行中都必须对SF6气体的密度和含水量进行定期检测。
国内相关标准：2、安装DR2200在线微水变送器的意义1）．安全性提供安全、连续、有效的微水含量数据。
便携式SF6气体微水检测仪的缺点：●检测SF6气体微水含量时须排放大量的SF6气体，以达到微水平衡后才能得到准确的试验数值；●测量后需要补气，补气后气室中的微水含量是否合格无法判断●无法提供连续微水含量数据；2）．环保性DR2200在线微水变送器无须放气；使用便携式SF6气体检测仪须排放大量SF6气体，而SF6气体是一种温室气体，国际规定也不能直接排入大气，直接排放加剧了环境污染。
3）．经济性DR2200在线微水变送器只需一次性投资。
使用便携式SF6气体检测仪必须排放大量SF6气体，每分钟排量为1-5升，需要5-10分钟才能够达到平衡，每升SF6气体价格约为160元，因此每次检测需要4000-8000元，这还不包括人工和设备费用，每年至少需要检测两次。
SF6检测仪参数
主要技术要求卖方须执行现行国家标准和行业标准，标准之间有矛盾，按技术要求较高的标准执行，同时完成与其他设备的接口要求。
1、SF6传感器性能指标：SF6气体检测量程：0ppm ～ 3000ppmSF6气体含量检测灵敏度：≤ 1ppmSF6气体测量误差：≤2%2、氧气（O2）传感器性能指标：氧气传感器检测量程：0 ～ 25.0%氧气传感器测量误差：≤±0.5%3、环境温度测量范围： -40～+125℃检测精度：±0.2℃4、环境湿度测量范围： 0～99%RH 检测精度：±1%RH5、报警触点功率： AC220V，≥10A6、风机控制接触器触点功率（三相）：AC380V，≥60A7、氧气浓度报警点设臵：0 ～ 25.0%可调。
8、SF6 浓度报警点设臵: 0ppm ～3000ppm（可调）9、风机每次启动最少时间：15min（1－1440可调），10、抗电强度（外壳金属部分与电源之间）：＞AC2000V绝缘性能（外壳金属部分与电源之间）：＞ 10MΩ11、按照GB/T 17626规定和方法测试本装臵的电磁兼容性能指标：静电放电，4级射频电磁场辐射抗扰度，3级电快速瞬变脉冲群抗扰度，4级浪涌（冲击）抗扰度，4级射频场感应的传导骚扰抗扰度，3级工频磁场抗扰度，5级脉冲磁场抗扰度，5级阻尼振荡磁场抗扰度，5级电压暂降和短时中断抗扰度，60%UT，持续10个周波；12、按照GB/T 11287、GB/T 14573规定和方法测试本装臵的机械性能指标：振动响应，1级振动耐久，1级冲击响应，1级冲击耐久，1级碰撞， 1级主要技术指标1、系统综合技术指标标2、SF6气体变送器技术指标3、氧气变送器主要技术指标4、温湿度变送器主要技术指标主要设备、材料配臵清单质量保证卖方应获得ISO9001质量认证证书或具备等同质量认证证书，必须已经生产过高于本协议书技术规范的设备，并在东北地区或相同地区或更恶劣的运行条件下持续运行二年以上的成功经验。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
深圳市圣凯安科技有限公司
NE Sensor 六氟化硫SF6气体报警器
产品描述
六氟化硫SF6气体报警器适用于各种工业环境和特殊环境中的六氟化硫SF6浓度连续在线检测，仪器采用进口电化学传感器和微控制器技术，具有信号稳定，
精度高、重复性好等优点，防爆接线方式适用于各种危险场所。
仪器兼容各种控
制报警器、PLC、DCS等控制系统，可以实现远程监视，远程控制，远程报警，
计算机数据存储、分析等功能。
特点
•现场气体浓度液晶显示；
•高精度、长寿命的电化学、红外进口传感器；
•强大的软件设置支持,满足客户1.0000-99999之间的任意量程和所有气体检测需求;
•可通过控制器或遥控器，免开盖对探测器进行报警点调整、零点调整和目标点标定；
•适用于几十种气体检测，可选择显示几十种常见气体名称；
•气体单位名称PPM、%LEL、%VOL，可任意设定；
•程序运算采用了三位浮点数技术，保证了运算的精度；
•在全量程范围内任意设置上、下限报警点；
•RS485总线通讯，布线简单方便；
•4～20mA电流输出信号，可校正、全隔离，产品抗干扰能力强；
•2组常开无源触点输出，用于控制风机或电磁阀的交流接触器；
•精巧的电源设计、精湛的防雷设计、纯SMT元件贴片工艺,使得产品性能稳定；•巧妙的结构设计，探测器接线免上螺丝,安装极为简便；
产品名称六氟化硫SF6报警器SF6/NE-301
检测气体六氟化硫SF6
检测原理红外原理
检测范围0-1000ppm、0-1500ppm、0-2000ppm、0-3000pp 分辨率1ppm
检测方式扩散式、泵吸式可选
显示方式液晶显示
输出信号用户可根据实际要求而定，最远可传输2000米（单芯1mm²屏蔽电缆）
①两线制4-20mA电流信号输出（三线制可选）
②RS-485数字信号输出，配合RS232转接卡可在电脑上存储
数据（选配）
③2组继电器输出：无源触电容量220VAC3A，24VDC3A（选
配）
④报警信号输出：现场声光报警，报警声音：<90分贝（选
配）
检测精度≤±2%（F.S）
重复性≤±1%
零点漂移≤±1%（F.S/年）
报警方式声、光报警
响应时间小于20S
恢复时间小于20S
防爆类型本质安全型
防爆标志Ex ibdIICT4
防护等级IP65
直接读数PPM、%LEL、%VOL任意设定
传感器寿命24个月
使用环境温度-20℃~+70℃；相对湿度≤95%RH（非凝露）
工作电源24VDC（正常工作电压范围：10～30VDC)
外型尺寸（含探枪长度）170×140×80mm
重量 1.5Kg
壳体材料不锈钢/铝合金。
