四线法和二线法(简洁)
浅谈二线法和四线法测量电阻的优缺点
浅谈二线法和四线法测量电阻的优缺点作者：戴胜岳来源：《科技资讯》2012年第34期摘要：介绍了普通两线法和开尔文（Kelvin）四线连接方式测试电阻的原理及其优缺点。
关键词：开尔文四线法中图分类号：TM934 文献标识码：A 文章编号：1672-3791（2012）12（a）-0232-02通常1Ω以下的电阻叫作低电阻。
在日常生产和实践中，很多时候要对低电阻进行测量，如电线电缆20℃导体电阻、金属热处理过程中的电阻、金属焊接后电阻率的变化，电阻值在10-4～10-8 Ω，甚至更小。
因测量电路中总是存在接触电阻和导线电阻，其数量级有时和被测电阻相同，甚至高于被测电阻，所以会对测量结果造成很大影响，甚至使测量结果完全失去正确性。
在电机类产品温升实验中，测量绕线电阻时就会遇见此类情况。
一般所用的测量仪器或设备都包含连接、激励、测量和显示单元，有时还有后期数据处理单元。
采用不同的测量方法和不同的连接方式引入的测量误差不同，得到的测量精度也不同，如何根据需要减少测量误差是测试技术的关键之一。
对这些特殊低电阻的测量，需要选择合适的电路，消除电路中导线电阻、漏电电阻、温度等的影响，才能把误差降到最小，保证测量精度。
两线法和四线法是其中比较常见的测试方法，其中四线法具有灵敏度高、测量准确加上方法巧妙，使用方便、对电源稳定性要求不高等特点，因为四引线法较好地避免了接触电阻和导线电阻的影响，已被广泛地应用于安规电阻测试中。
1 二线法测试与四线法测试的优缺点两线法是把连续被测电阻导线也接到数字多用表上，连接线的电阻也算在被测电阻值里，无法将它们分开。
四线法也称kelvin法测电阻，用一对导线接电流源，另一对线（感知线）把被测电阻上电压降引入数字多用表进行测量。
由于流过感知线的电流很小，所以测量的电阻值更接近真实值。
四线没有电桥，完全只是用恒流源发送，电压计测量，最后给出测量电阻值。
其实测量原理都一样，只是接线区别。
应该说，电流回路和电压测量回路是否分开接线的问题。
兆欧表中值电阻_理论说明以及概述
兆欧表中值电阻理论说明以及概述1. 引言1.1 概述在现代电子科技领域，电阻是一个基本的物理现象和参数。
测量电阻的有效工具之一是兆欧表，它能够测量高阻抗范围内的电阻值。
值电阻是在兆欧表中进行测量和显示的主要指标。
1.2 文章结构本文将首先对兆欧表中值电阻的理论进行详细说明，包括其基本原理、工作原理以及常用的电阻测量方法。
然后，文章将对兆欧表中值电阻进行综述，介绍该设备的主要特点与应用领域，并对其优缺点进行分析。
最后，我们将对整篇文章进行总结与展望，并探讨研究意义和局限性。
1.3 目的本文旨在增加读者对兆欧表中值电阻这一重要概念的了解。
通过介绍其理论说明和概述，我们希望能够使读者对兆欧表中值电阻有全面而深入的认识，并为相关领域的研究与应用提供参考和借鉴。
2. 兆欧表中值电阻理论说明：兆欧表是一种用于测量高电阻的仪器，其基本原理是利用电流和电压之间的关系来计算被测电阻值。
根据欧姆定律，当恒定电流通过一个电阻时，该电阻产生的电压与其阻值成正比。
因此，通过测量这个产生的电压并知道施加的恒定电流值，可以计算出被测量电阻的数值。
2.2 工作原理：兆欧表通常由一个内置恒流源和一个内置多用途检测材料构成。
在测试时，操作者将被测样品连接到兆欧表的测试端口上，并选择合适的测试模式（例如直流或交流）。
在直流模式下，兆欧表会施加一个已知大小和方向的恒定直流电流到被测样品上。
然后兆欧表会检测样品两端产生的电压，并根据所施加的恒定电流和检测到的电压来计算出该处负载（即被测量物体）上存在的导体或绝缘体特性。
在交流模式下，兆欧表会施加一个已知大小和频率的交流电流到被测样品上。
对于绝缘材料，交流信号可以检测电容值或绝缘损耗信息。
而对于导体材料，则可以识别材料的等效串联电阻值。
2.3 电阻测量方法：兆欧表中有多种用于测量电阻值的方法，其中常见的包括：二线法是最简单、直接的电阻测量方法。
在这种方法中，兆欧表使用两条连接线分别接触被测样品的两个端点，然后通过施加已知大小的直流或交流电流，并测量产生的电压来计算出电阻值。
浅谈数字万用表的自动检测与校准
浅谈数字万用表的自动检测与校准摘要：根据便携式数字万用表的技术特性，结合基层站段的实际使用情况，制定其检测方法和校准规范，以确保量值传递和溯源工作准确可靠，检测校准工作有据可依，有助于基层站段开展相关项目的计量检测工作，同时也加强了基层的计量管理工作。
关键词：便携式；数字万用表；检测方法；校准规范1概述由于智能仪器、仪表在测量中的广泛应用，使计量检定测试自动化成为可能。
数字电压表、数字万用表大多数具有自动校准（CAL）、自动测量功能。
如使用较多的SOLARTRON7150/7151、FLUKE8840A等，都带有IEEE488标准接口。
可以与带有IEEE488接口控制器和标准相连，实现程控校准、检定、测试。
为了使校准、检定、测试数字电压表、数字万用表实现自动化。
随着电子技术和计算机技术的发展，智能化高精度的数字万用表日益增多。
如美国HP公司的3455A、3456A，FLUKE 公司的8505A、8606 A、8840A型，英国DATRON公司的1071、1081型，SCHLUMBRGER公司的7065、7075、70 7 1、7081型等等。
它们多用做标准表或精密测量。
其特点是：准确度高（一般为0.005 一0.0005%）、分辨率高，测量范围宽、并带有IEEE -488 或RS-232 C接，是智能化可程控仪表。
因此做好这些仪表的检定十分必要。
随着微处理器的发展，涌现出所功能可程控校正器（标准的电源），如美国FLUKE公司的5700、5440、5200、5100或英国DATRON公司的4708、4707、4200、4000等，这些仪器具有宽量程，高准确度，高线性度，可以自校和误差可调等优点。
通过和计算机的密切配合可构成多功能测量和自校准的统一整体。
用它来检定智能化数字万用表，操作方便，工作稳定，准确度也较高。
2 校准的目的和意义电压、电流、电阻是最基本的电学参量，也是各个行业和部门在现场实际应用中需要经常检测校验的基本量值。
等效电阻测试方法
等效电阻测试方法
等效电阻测试方法指的是通过测试电路中的等效电阻值来判断电路的电性能表现。
以下是常见的等效电阻测试方法：
1. 二线法测试：该方法适用于单一电阻测量。
将两根导线接至待测电阻两端，测量电阻值。
此时，导线本身的电阻值应被减去。
2. 四线法测试：该方法适用于多个或高精度电阻测量。
通过四条导线将电阻器接入电路，用两条导线送电，另外两条导线接回电压检测器，在测量中，检测器可以隔离两根送电导线的接触电阻。
3. 静电测试法：该方法主要用于测试集成电路器件的绝缘性能。
利用静电荷分布原理，通过測量芯片表面几个点之间的电阻值来推算出器件的绝缘电阻。
4. 电桥测量法：通过组成一个电阻比较电桥，把待测物与一个已知的标准电阻进行比较测量，从而求出待测电阻的值。
早期使用的瓦斯电阻比较器，也是使用的电桥原理。
5. 非接触法测试：非接触测试法是指利用电磁感应、电容效应、磁场效应、闪光法等原理，对不易接触的被测物体或信号进行测试的方法。
例如利用热成像仪通过红外线辐射找到电路故障点来进行测试。
四线法和二线法(简洁)
浅谈二线法和四线法测电阻采用不同的测量方法和不同的连接方式引入的测量误差不同，得到的测量精度也不同，如何根据需要减少测量误差是测试技术的关键之一。
对这些特殊低电阻的测量，需要选择合适的电路，消除电路中导线电阻、漏电电阻、温度等的影响，才能把误差降到最小，保证测量精度。
两线法和四线法是其中比较常见的测试方法，其中四线法具有灵敏度高、测量准确加上方法巧妙，使用方便、对电源稳定性要求不高等特点，因为四引线法较好地避免了接触电阻和导线电阻的影响，已被广泛地应用于安规电阻测试中。
1 二线法与四线法简介两线法是用测试线将被测电阻导线也接到数字多用表上，连接线的电阻也算在被测电阻值里，无法将它们分开（如图1所示）。
图1四线法也称kelvin法测电阻，用一对测试接电流源，另一对测试线（感知线）把被测电阻上电压降引入数字多用表进行测量。
由于流过感知线的电流很小，所以测量的电阻值更接近真实值。
四线没有电桥，完全只是用恒流源发送，电压计测量，最后给出测量电。
图2应该说，电流回路和电压测量回路是否分开接线的问题。
两线法—— 电流回路和电压测量回路合二为1，精度差。
四线法—— 电路回路和电压测量回路独立分开，精度高，但费线。
2线制：传感器电阻变化值与连接导线电阻值共同构成传感器的输出值，由于导线电阻带来的附加误差使实际测量值偏高，用于测量精度要求不高的场合，并且导线的长度不宜过长。
4线制：当测量电阻数值很小时，测试线的电阻可能引入明显误差，四线测量用两条附加测试线提供恒定电流，另两条测试线测量未知电阻的电压降，在电压表输入阻抗足够高的条件下，电流几乎不流过电压表，这样就可以精确测量未知电阻上的压降，计算得出电阻值。
2 二线法测试与四线法测试的原理2.1 普通二线测试原理通常的开短路测试方法即为普通二线测试，如图1所示，二线测试是目前普遍应用的一种方案。
二线测试只有一个回路，所测得的阻抗为211r r R ++，即所测得的阻抗为馈线电阻和待测线路阻值之和，而1r 和2r 与1R 相比不能忽略，甚至超过1R ，故无法精确测定被测电的阻值。
检测接地电阻的方法
检测接地电阻的方法
检测接地电阻的方法主要有以下几种：
1. 二线法：使用电阻测量仪检测接地电阻，其中一根测量线连接到待测接地装置的接地体上，另一根测量线连接到地面上，通过测量仪器的读数来得出接地电阻值。
2. 三线法：与二线法类似，但使用了额外的一根测量线，将其连接到接地电阻装置上的测量点，并连接到地面上的测量点，从而通过测量仪器得出更精确的接地电阻值。
3. 四线法：除了使用三线法的测量方式外，还使用一根相反方向的电流线，从而消除测量线的电阻对结果的影响，得出更准确的接地电阻值。
4. 电流平衡法：通过将测试电流注入接地装置中，并测量返回的电流大小，从而计算出接地电阻值。
5. 电压降法：将测试电流注入接地装置中，并测量接地体和地面之间的电压降，再根据欧姆定律计算出接地电阻值。
以上方法中，四线法是最为准确的一种方法，但也需要相应的测量仪器来进行测量。
具体选择哪种方法要根据具体情况来决定，例如需要考虑测试的精度要求、
测试环境的条件等。
接地电阻测量方法
接地电阻测量方法接地电阻是指接地装置与地之间的电阻，也是评价接地装置性能的重要指标之一。
正确的接地电阻测量方法对于确保设备和人员的安全至关重要。
下面将介绍几种常用的接地电阻测量方法。
1. 四线法测量法。
四线法测量法是一种精确测量接地电阻的方法。
它通过使用四根导线，分别为两根电流引线和两根电压引线，来消除导线电阻对测量结果的影响。
具体操作步骤如下：（1）将两根电流引线接入电流源，将两根电压引线接入电压表。
（2）在接地装置上选择合适的位置插入四根导线。
（3）通电后，记录电流源输出的电流值和电压表显示的电压值。
（4）根据测得的电流和电压值计算出接地电阻值。
2. 三线法测量法。
三线法测量法是一种简便的接地电阻测量方法，适用于一般的接地装置。
具体操作步骤如下：（1）将一根导线接入电流源的负极，另一根导线接入电流源的正极。
（2）将剩下的一根导线接入接地装置。
（3）通电后，记录电流源输出的电流值和接地装置上的电压值。
（4）根据测得的电流和电压值计算出接地电阻值。
3. 二线法测量法。
二线法测量法是一种简单的接地电阻测量方法，适用于小功率接地装置。
具体操作步骤如下：（1）将一根导线接入接地装置。
（2）将另一根导线接入接地装置周围的大地。
（3）通电后，记录接地装置周围的电压值。
（4）根据测得的电压值计算出接地电阻值。
总结。
在进行接地电阻测量时，需要注意以下几点：（1）测量前应检查测量仪器的工作状态，确保其正常工作。
（2）选择合适的测量方法，根据接地装置的类型和功率进行选择。
（3）在测量过程中，应注意安全，避免触电和其他意外伤害的发生。
（4）测量结果应记录并进行分析，及时发现问题并进行处理。
通过合理选择和正确使用接地电阻测量方法，可以有效评估接地装置的性能，保障设备和人员的安全。
希望以上介绍的方法能够帮助大家更好地进行接地电阻的测量工作。
接触电阻测试仪的测量是怎样的
接触电阻测试仪的测量是怎样的接触电阻测试仪是用于测试电路中接触电阻的一种仪器。
接触电阻是指电路中接触面或接头所引起的电阻。
由于接触电阻会影响电路的性能，因此需要对接触电阻进行测试，以保证电路的正常工作。
本文将详细介绍接触电阻测试仪的测量方法和注意事项。
测量方法接触电阻测试仪的测量方法通常分为二线法和四线法。
二线法二线法又称为单端法，是接触电阻测试仪的基本测量方法。
该方法在电路中断开一端，测试另一端的接触电阻。
具体测量步骤如下：1.将测试仪插入电路中待测端口。
2.按下测试按钮，测试仪将向待测端口注入一定电流。
3.读取测试仪显示的待测端口的电阻值。
需要注意的是，二线法存在一些误差，因为在电路中的线路电阻和测试仪自身的内阻也会被计算在内，影响测试结果的准确性。
四线法四线法是一种比较准确的接触电阻测试方法，可以有效地消除线路电阻和测试仪内阻的影响。
该方法的测量步骤如下：1.将测试仪的四个线缆依次连接到被测电路的四个端口上。
2.按下测试按钮，测试仪将向待测电路注入一定电流。
3.读取测试仪显示的待测端口的电阻值。
四线法的测量精度比二线法更高，但相对来说使用起来也更加复杂。
注意事项在使用接触电阻测试仪进行测试时，需要注意以下几点：1.测试前需保证电路处于安全状态，断电、卸载或者退出电池。
2.在进行四线法测试时，线缆的连接要保持稳定，避免线路电阻和测试仪内阻的干扰。
3.测试前要对仪器进行校准，以保证测量结果的准确性。
4.测试时应选择合适的量程，以免测量结果超出仪器的范围。
5.测试完毕后，要将测试仪还原到初始状态，避免影响下一次测试结果。
结论接触电阻测试仪是一种可靠的测量工具，经过正确的操作和使用，可以有效地测试电路中的接触电阻。
在测量过程中，需要注意微小的误差和干扰，以确保测试结果的准确性。
模拟量两线制与四线制接法
模拟量两线制与四线制接法Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】模拟量两线制与四线制接法（个人经验总结）发上来，供大家参考。
概述：两线制电流和四线制电流都只有两根信号线，它们之间的主要区别在于：两线制电流的两根信号线既要给传感器或者变送器供电，又要提供电流信号；而四线制电流的两根信号线只提供电流信号。
因此，通常提供两线制电流信号的传感器或者变送器是无源的；而提供四线制电流信号的传感器或者变送器是有源的，因此，当PLC的模板输入通道设定为连接四线制传感器时，PLC只从模板通道的端子上采集模拟信号，而当PLC的模板输入通道设定为连接二线制传感器时，PLC的模拟输入模板的通道上还要向外输出一个直流24V的电源，以驱动两线制传感器工作。
接法：传感器型号：1、两线制（本身需要供给24vDC电源的，输出信号为4-20MA，电流）即+接24vdc,负输出4-20mA电流。
2、四线制（有自己的供电电源，一般是220vac ，信号线输出+为4-20ma正，-为4-20ma负。
PLC：（以2正、3负为例）1、两线制时正极2输出24VDC电压，3接收电流），所以遇到两线制传感器时，一种接法是2接传感器正，3接传感器负；跳线为两线制电流信号。
二种接法是2悬空，3接传感器的负，同时传感器正要接柜内24vdc；跳线为两线制电流信号。
（以2正、3负为例）2、四线制时正极2是接收电流，3是负极。
(四线制好处是传感器负极信号与柜内M为不同电平时不会影响精度很大，因为是传感器本身电流的回路)遇到四线制传感器时，一种方法是2接传感器正，3接传感器负，plc跳线为4线制电流。
（以2正、3负为例）3、四线制传感器与plc两线制跳线接法：信号线负与柜内M线相连。
将传感器正与plc的3相连，2悬空，跳线为两线制电流。
（以2正、3负为例）4、电压信号：2接传感器正，3接传感器负，plc 跳线为电压信号。
iec关于导体电阻测量方法
iec关于导体电阻测量方法IEC（国际电工委员会）是全球电工领域最重要的国际标准制定组织之一，其制定的标准被广泛应用于电气工程和电子工业等领域。
在电气工程中，电阻是一个重要参数，对于测量电阻的方法，IEC也提出了相应的标准，即IEC 60051-1和IEC 60051-2。
IEC 60051-1标准规定了用于测量直流和交流电阻的仪表的一般要求和试验方法。
根据该标准的要求，电阻测量仪表应具备一定的精度、灵敏度和稳定性，并且能够在不同的环境条件下正常工作。
此外，该标准还规定了仪表的外观和尺寸、电气连接、工作电压范围、测量范围和精度等方面的要求。
IEC 60051-2标准则针对特定类型的电阻测量仪表，即电阻箱和电桥。
电阻箱是一种可以提供不同电阻值的设备，用于校准和测试其他电阻器的准确性。
电桥则是一种利用电流和电势差的比值测量电阻值的仪器。
IEC 60051-2标准详细规定了电阻箱和电桥的设计和性能要求，以及使用时的操作方法和注意事项。
根据IEC的标准，测量导体电阻的方法主要有以下几种：1. 电压-电流法：这是一种常用的测量导体电阻的方法。
该方法通过在导体两端施加一个电压，然后测量通过导体的电流，根据欧姆定律计算导体的电阻值。
这种方法适用于直流电路和低频交流电路的导体电阻测量。
2. 二线法：这是一种简便的导体电阻测量方法。
该方法只需在导体两端接入一个电压源，然后测量通过导体的电流即可得到电阻值。
由于只需要两根导线，因此被广泛应用于实际工程中。
3. 四线法：这是一种精确测量导体电阻的方法。
该方法使用四根导线，其中两根导线用于施加电流，另外两根导线用于测量电压。
这样可以消除导线电阻对测量结果的影响，提高测量的准确性。
四线法适用于大电流和高精度的导体电阻测量。
4. 比例法：这是一种利用比例关系测量导体电阻的方法。
该方法通过将待测导体与一个已知电阻相连，然后测量两者之间的电势差，根据比例关系计算待测导体的电阻值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

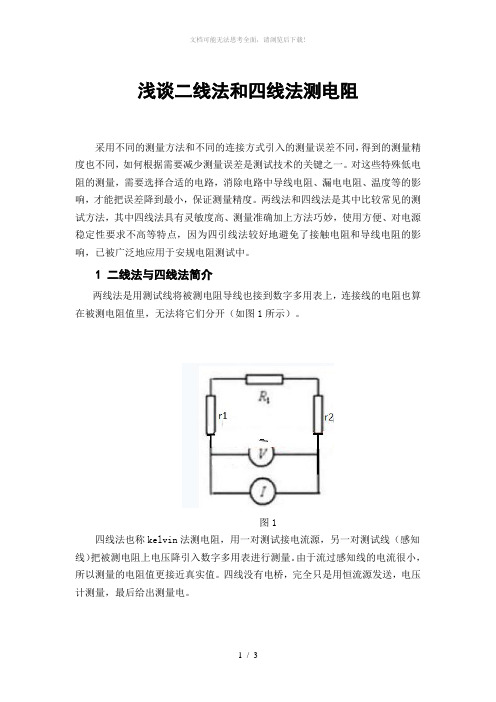

浅谈二线法和四线法测电阻
?
采用不同的测量方法和不同的连接方式引入的测量误差不同，得到的测量精度也不同，如何根据需要减少测量误差是测试技术的关键之一。
对这些特殊低电阻的测量，需要选择合适的电路，消除电路中导线电阻、漏电电阻、温度等的影响，才能把误差降到最小，保证测量精度。
两线法和四线法是其中比较常见的测试方法，其中四线法具有灵敏度高、测量准确加上方法巧妙，使用方便、对电源稳定性要求不高等特点，因为四引线法较好地避免了接触电阻和导线电阻的影响，已被广泛地应用于安规电阻测试中。
?
1 二线法与四线法简介
两线法是用测试线将被测电阻导线也接到数字多用表上，连接线的电阻也算在被测电阻值里，无法将它们分开（如图1所示）。
?
图1
四线法也称kelvin法测电阻，用一对测试接电流源，另一对测试线（感知线）把被测电阻上电压降引入数字多用表进行测量。
由于流过感知线的电流很小，所以测量的电阻值更接近真实值。
四线没有电桥，完全只是用恒流源发送，电压计测量，最后给出测量电。
图2
应该说，电流回路和电压测量回路是否分开接线的问题。
?
两线法—— 电流回路和电压测量回路合二为1，精度差。
?
四线法—— 电路回路和电压测量回路独立分开，精度高，但费线。
2线制：?
传感器电阻变化值与连接导线电阻值共同构成传感器的输出值，由于导线电阻带来的附加误差使实际测量值偏高，用于测量精度要求不高的场合，并且导线的长度不宜过长。
?
4线制：?
当测量电阻数值很小时，测试线的电阻可能引入明显误差，四线测量用两条附加测试线提供恒定电流，另两条测试线测量未知电阻的电压降，在电压表输入阻抗足够高的条件下，电流几乎不流过电压表，这样就可以精确测量未知电阻上的压降，计算得出电阻值。
?
2 二线法测试与四线法测试的原理
普通二线测试原理?
通常的开短路测试方法即为普通二线测试，如图1所示，二线测试是目前普遍应用的一种方案。
?
二线测试只有一个回路，所测得的阻抗为211r r R ++，即所测得的阻抗为馈线电阻和待测线路阻值之和，而1r 和2r 与1R 相比不能忽略，甚至超过1R ，故无法精确测定被测电的阻值。
二线测试的精度虽然不高，但是用来判断线路的开短路已经能满足绝大部分的需要。
但仅适用于完全断线之测试，对于低阻值测试则无能为力。
??
低阻四线测试原理?
四线连接方式如图2所示，连接有两个要求：对于每个测试点都有一条激励线和一条检测线，二者严格分开，各自构成独立回路；同时要求检测线必须接到一个有极高输入阻抗的测试回路上，使流过检测线的电流极小，近似为零。
激励线即是电流供给回路，检测线即是电压测定回路，电流、电压两回路各自独立。
电流供给回路两端子与电压测定回路两端子共计四端子，故称四线测试。
?
四端子测试时电流供给回路与电压测定回路是个别独立的（电流供给回路2端子与电压测定回路2端子，共计4端子），由于电压测定计内部阻抗非常高，故电压测定回路中排线阻抗、接触阻抗、内部阻抗皆可忽略，因此可精确测得被测电阻之微小阻值。
?
四线测量法比通常的测量法多了两根馈线，断开了电压测量端与恒流源两端连线。
由于电压测量端与恒流源端断开，恒流源与被测电阻R、馈线R2、R3构成一个回路。
送至电压测量端的电压只有R两端的电压，馈线R2、R3电压没有送至电压测量端。
因此，馈线电阻R2和R3对测量结果没有影响。
馈线电阻
R1和R4对测量有影响，但影响很小，由于数字万用表的输入阻抗（MΩ级）远大于馈线电阻（Ω级），所以，四线测量法测量小电阻的准确度很高。
?
3 结语?
四线法的优势，不仅消除了引线电阻和接触电阻，还可以大大减少热电动势的影响。
因为电流端子是发热的源泉，但分开后由于恒流的作用，到底串联多大电阻、甚至串联个电池，都没有关系了，都是恒流的，因此接线端子也可以用很普通的。
另一方面，两个电压端子由于不流过电流，因此不发热，并且距离发热的电流端子保持一定的距离，也可以减少热传导过来，接线端子可以采用低热的。
?
低阻四线测试技术是测试技术的新发展，弥补了二线测试技术不能测试低阻的缺陷，目前低阻四线测试技术还在发展完善中，随着时间的推移，低阻四线测试技术必将发挥越来越重要的作用。
