天车的原理与维修
天车维修知识点
天车维修知识点天车是一种常见的起重设备，广泛应用于各个行业和领域，包括工厂、港口、仓库等。
它能够实现大量物料的快速移动和悬吊，并且具有灵活、高效的特点。
然而，天车在长时间的使用过程中，难免会出现一些故障和问题。
掌握一些天车维修知识点，对于维护天车的正常运行非常重要。
首先，我们来了解一下天车的构造。
天车通常由桥架、起升机构和行驶机构三个主要部分组成。
桥架是天车的基础结构，通过轨道使天车能够在空间中行驶。
起升机构是天车用于悬吊和移动重物的核心部分，它由电动机、减速器、齿轮和钢丝绳组成。
行驶机构则是天车用于在轨道上前后移动的装置，主要由电动机和齿轮传动组成。
天车在运行过程中可能会出现起升机构不动的问题。
这种情况通常是由起升电动机故障造成的。
首先，我们需要检查电动机是否正常工作，是否有明显的声响和异味。
其次，要仔细检查齿轮传动系统的联接情况，确保齿轮齿面没有磨损和松动。
最后，还需要检查减速器的运行状态，确保其润滑油充足、清洁，并按照规定的周期更换润滑油。
另外，天车在行驶过程中可能会出现侧向晃动或者轨道偏移的情况。
这通常是由行驶机构故障或轨道问题导致的。
首先，我们需要检查行驶电动机的运行状况，确保其正常工作。
其次，要检查行驶齿轮传动系统的联接情况，确保齿轮齿面没有磨损和松动。
最后，要检查轨道的安装情况，确保轨道平整、固定牢靠。
另一个常见的天车问题是起升过程中速度不稳或者过快。
这可能是由于起升机构的电动机控制系统故障造成的。
在发生这种情况时，我们应该首先检查电动机的控制器，确保其工作正常。
其次，要检查电动机连接的减速器，确保减速器的齿轮没有损坏和松动。
最后，还需要检查整个起升机构的整体结构，确保没有异物进入或者部件松动。
除了上述常见故障外，天车还可能会出现其他一些问题，如防碰撞装置失灵、电源故障、断电断线等。
在进行任何维护和修理工作之前，务必确保断开电源，并严格按照相关规定和操作步骤进行操作。
对于一些复杂和严重的故障，应该寻求专业的维修人员或厂家的帮助。
25吨天车电路原理
25吨天车电路原理天车电路原理指的是天车的电气系统原理，包括电源系统、控制系统和保护系统等。
下面将从以下三个方面详细介绍天车的电路原理。
1.电源系统：天车的电源系统主要包括供电线路、断路器、变压器和配电箱等。
供电线路是将电能从电源输送到天车控制柜，一般采用三相交流电源，电压通常为380V。
断路器用于保护天车电路，当电流超过额定值时会自动切断电源以防止电路故障和电器损坏。
变压器将高电压转换为控制柜所需的低电压，通常为220V。
配电箱将电能分配到各个天车电器设备，保证电能传输的安全性和稳定性。
2.控制系统：天车的控制系统主要包括控制柜、控制元件和继电器等。
控制柜是天车的核心部件，其中配有操作按钮、指示灯、控制开关和电缆等。
通过控制柜内的控制元件，如按钮、开关等，可以实现对天车的起停、运行速度和方向的控制。
继电器主要负责控制电机的启动和停止，它是电气信号的转换器，将控制信号转化为电力信号，并控制电机的启动和停止。
3.保护系统：天车的保护系统主要包括限位器、过载保护器和温度保护器等。
限位器用于防止天车超过规定范围，避免发生撞车或掉车等意外事故。
过载保护器用于检测天车所承载物体的重量，当超过规定负荷时，会自动停止运行，以防止发生货物掉落或天车破坏。
温度保护器则用于监测电动机的温度，当超过设定的温度范围时，会自动切断电源，以保护电动机不受损坏。
总结起来，25吨天车的电路原理主要包括电源系统、控制系统和保护系统等。
电源系统提供稳定的电能供给，控制系统实现对天车的起停、运行速度和方向的控制，保护系统则保证天车的安全运行，避免发生意外事故。
这些电气系统相互配合，确保天车正常运行和持续工作，提高生产效率。
普通桥式天车概述及维护课件
普通桥式天车概述及维护
18
青海西部水电有限公司 电解分公司检修车间
项目内容简介
格式可以在自由发挥。如感觉单调也可插入背景图片
普通桥式天车概述及维护
19
谢谢
THANKS
普通桥式天车概述及维护
20
制动器种类：电磁制动器、脚踏制动器、 和液 压制动器
普通桥式天车概述及维护
6
制动器的安全使用：
1： 制动器要勤检查和维护保养。起升机构制 动器应每班检查一次，大车与小车运行机构每 2~3天检查一次。频繁工作时要天天检查。制动 器各转动部分要每周注油一次。
2： 制动器长时间工作会发热，其工作温度不 得超过200℃。温度高时，可开空车使之快冷。
钢丝绳、吊轮滑轴器、固定滑轮轴： 每一个月涂抹油脂一次，卷筒上的钢丝
绳也应涂抹适量的润滑油。
普通桥式天车概述及维护
17
各轴承及齿轮联轴器：每六个月检查一 次，并涂抹适量润滑油。
制动器液压缸：每三个月检查一次，若 油量不足，则添加25#变压器油。
其他各运动点：每六个月检查一次，根 据情况添加合适的润滑油或脂。
取物装置——吊钩、起重电磁吸盘、 抓斗等 金属机构是起重机的骨架，所有的机械、电气设
备均装于其上，是天车的承载结构并使天车构成 一个机械设备整体。 金属结构：桥架 ，小车架组成。 电气传动部分：是由电气线路和电气设备所组成。 电气线路是由主回路、控制回路和照明信号回路 所组成。电气设备是由各机构的电动机、制动器、 电气控制装置及电气保护装置组成。
普通桥式天车概述及维护
15
1.润滑部位：
减速器、钢丝绳、吊轮滑轮轴、车轮轴承箱、齿 轮联轴器、卷筒组的轴承箱和内齿盘 、电机等各 节点和螺栓、液压缸等所有运动点（除车轮外缘 和钢轨外）。
天车的原理

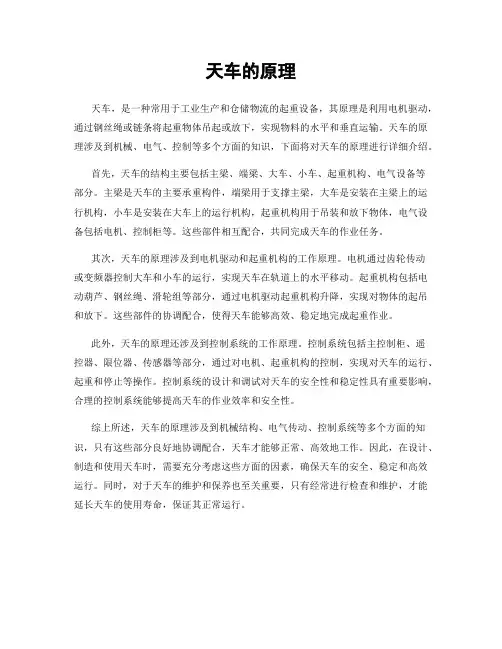

天车的原理
天车，是一种常用于工业生产和仓储物流的起重设备，其原理是利用电机驱动，通过钢丝绳或链条将起重物体吊起或放下，实现物料的水平和垂直运输。
天车的原理涉及到机械、电气、控制等多个方面的知识，下面将对天车的原理进行详细介绍。
首先，天车的结构主要包括主梁、端梁、大车、小车、起重机构、电气设备等
部分。
主梁是天车的主要承重构件，端梁用于支撑主梁，大车是安装在主梁上的运行机构，小车是安装在大车上的运行机构，起重机构用于吊装和放下物体，电气设备包括电机、控制柜等。
这些部件相互配合，共同完成天车的作业任务。
其次，天车的原理涉及到电机驱动和起重机构的工作原理。
电机通过齿轮传动
或变频器控制大车和小车的运行，实现天车在轨道上的水平移动。
起重机构包括电动葫芦、钢丝绳、滑轮组等部分，通过电机驱动起重机构升降，实现对物体的起吊和放下。
这些部件的协调配合，使得天车能够高效、稳定地完成起重作业。
此外，天车的原理还涉及到控制系统的工作原理。
控制系统包括主控制柜、遥
控器、限位器、传感器等部分，通过对电机、起重机构的控制，实现对天车的运行、起重和停止等操作。
控制系统的设计和调试对天车的安全性和稳定性具有重要影响，合理的控制系统能够提高天车的作业效率和安全性。
综上所述，天车的原理涉及到机械结构、电气传动、控制系统等多个方面的知识，只有这些部分良好地协调配合，天车才能够正常、高效地工作。
因此，在设计、制造和使用天车时，需要充分考虑这些方面的因素，确保天车的安全、稳定和高效运行。
同时，对于天车的维护和保养也至关重要，只有经常进行检查和维护，才能延长天车的使用寿命，保证其正常运行。
天车啃轨的原因分析及解决和防治措施
天车啃轨的原因分析及解决和防治措施天车作业属于空中搬运，件大物重，如果在天车设计、制造、安装、和使用维修环节上稍有疏忽，都可能危及人身与设备的安全。
天车的耐用与否在极大程度上不仅依赖于天车结构的强度，而且与厂房和轨道梁之坚固与否有着密切的关系。
啃轨，即天车大车或小车在运行过程中，轮缘与轨道侧面接触，产生水平侧向推力，引起轮缘与轨道的摩擦及磨损。
正常使用条件下车轮的寿命在10年左右，发生啃轨现象使车轮的使用寿命不到1年、甚至几个月。
由于摩擦，运行时阻力大，起动难，电气元件损坏，烧毁电机以及损坏机械传动件。
严重时会出现车轮轮缘爬上轨顶，造成脱轨事故。
一、天车车轮啃轨现象的分析通常天车车轮轮缘与轨道之间设计有一定间隙，在正常情况下它们不接触。
但有时车轮不在轨道中间运行，从而发生车轮轮缘与轨道侧面接触摩擦的啃轨现象。
车轮轮缘啃轨现象的表现有:1、天车轨道侧面或车轮轮缘内侧有斑痕，严重时斑痕有毛刺或掉铁屑;2、天车在短距离行驶时轮缘与轨道之间间隙有明显改变;3、天车在行驶时车体产生歪斜，车轮走偏;4、天车在行驶时会发出"嘶嘶"的啃轨声;5、天车啃轨严重时发出"吭吭"的撞击声，甚至出现爬轨。
二、天车车轮啃轨原因的分析啃轨必然在运行中产生水平侧向推力，使厂房结构承受附加的横向载荷。
有时超过制动的水平惯性力(在建筑设计中以此水平力作为计算载荷)，导致固定轨道的螺栓松动。
另外，运行过程中发生啃轨现象，还会引起整台天车的较大振动，使厂房结构遭受冲击载荷引起不同程度的损坏。
啃轨原因有:1、车轮因素:车轮安装偏斜，包括水平方向及垂直方向的偏斜，车轮材质不耐磨;2、车体因素:大梁的上拱度不合要求、对角线偏差超标;3、轨道因素:轨道安装偏差过大，如跨度偏差、高低不平、弯曲变形等;4、不同步因素:大车在行走过程中两侧车轮不同步，如电机不同步，制动器松紧不同等造成啃轨现象。
下图为天车啃轨故障原理分析图(图1):图1天车啃轨故障原理分析图三、天车安装的过程控制在天车安装前要编制安装方案，检查并测量可能造成啃轨的部件。
天车的工作原理

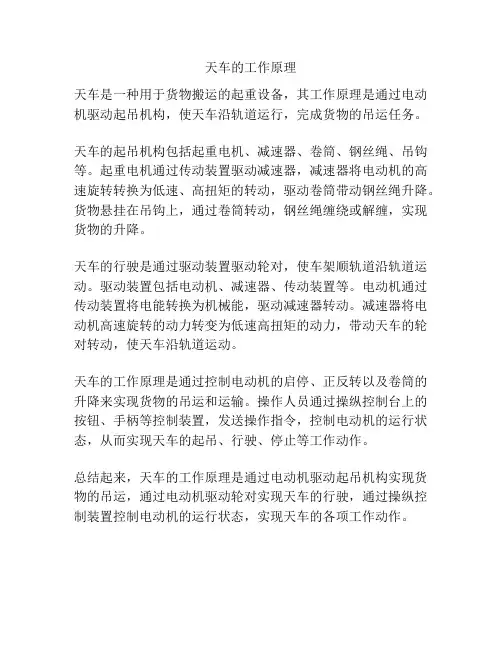

天车的工作原理
天车是一种用于货物搬运的起重设备，其工作原理是通过电动机驱动起吊机构，使天车沿轨道运行，完成货物的吊运任务。
天车的起吊机构包括起重电机、减速器、卷筒、钢丝绳、吊钩等。
起重电机通过传动装置驱动减速器，减速器将电动机的高速旋转转换为低速、高扭矩的转动，驱动卷筒带动钢丝绳升降。
货物悬挂在吊钩上，通过卷筒转动，钢丝绳缠绕或解缠，实现货物的升降。
天车的行驶是通过驱动装置驱动轮对，使车架顺轨道沿轨道运动。
驱动装置包括电动机、减速器、传动装置等。
电动机通过传动装置将电能转换为机械能，驱动减速器转动。
减速器将电动机高速旋转的动力转变为低速高扭矩的动力，带动天车的轮对转动，使天车沿轨道运动。
天车的工作原理是通过控制电动机的启停、正反转以及卷筒的升降来实现货物的吊运和运输。
操作人员通过操纵控制台上的按钮、手柄等控制装置，发送操作指令，控制电动机的运行状态，从而实现天车的起吊、行驶、停止等工作动作。
总结起来，天车的工作原理是通过电动机驱动起吊机构实现货物的吊运，通过电动机驱动轮对实现天车的行驶，通过操纵控制装置控制电动机的运行状态，实现天车的各项工作动作。
天车的工作原理
天车的工作原理
天车是一种用以悬挂和移动重物的机械装置，其工作原理主要基于以下几个方面：
1. 起重原理：天车通过起重机构（如钢丝绳和起重机构）将重物吊起并悬挂在空中。
起重机构一般由电动机、减速机、齿轮传动系统、卷筒和绳索等部件组成，电动机产生动力，通过传动系统将动力传输到卷筒，从而使钢丝绳转动并提升或放下重物。
2. 移动原理：天车可以在轨道上自由移动。
其移动原理一般是通过轮组和电动机驱动，轮组与轨道接触，并通过电动机带动轮组转动，从而使天车在轨道上前后左右移动。
3. 控制系统：天车的工作还离不开控制系统。
控制系统一般由电气控制设备、传感器、编码器和计算机等组成，它们协同工作以实现天车的起重和移动功能。
通过控制系统，操作人员可以对天车的运行进行监测和控制，包括提升、放下、前后移动、左右移动等。
总的来说，天车的工作原理就是通过起重机构将重物吊起并悬挂在空中，并利用移动装置在轨道上进行前后左右的移动，通过控制系统来控制和监控天车的运行。
这些原理的协同作用使得天车能够高效、安全地完成重物的起重和移动任务。
各种天车的故障及排除方法
第七章各种故障产生的原因及排除方法天车的启动、制动、转向等动作极为频繁，在工作过中经常受到冲击和振动，因此，天车经常会出现各种机械、电气等方面的故障。
作为天车司机，不仅要熟练地掌握天车的操作技术，还要了解各种故障产生的原因及排除方法。
§7—1 常见的机械故障产生的原因及排除方法一、主梁下挠天车的主梁结构必须具有足够的强度、刚度及稳定性，这是保证各运行机构正常工作的首要条件。
因此，一般在天车主梁的设计、制造中规定要有一定的上拱度。
其目的是减少天车在额定的负载作用下所产生的下挠度，使小车轨道有最小的倾斜度，从而减少小车在运行时的附加阻力和自动滑移。
所谓上拱度，就是主梁向上拱起的程度，，一般上拱度为跨度的1／1000。
而天车在使用一段时问后，主梁上的上拱度逐渐减小。
随着使用时间的不断延长，主梁就由上拱度逐渐过渡到下挠。
所谓下挠，就是主梁的向下弯曲程度。
主梁产生下挠有两种情况：一种是弹性变形，一种是永久变形。
前者要及时进行修复，后者就不仅是下挠修复问题了，而是要立即进行加固修复。
究竟下挠到什么程度才需要修复，其允许值参考表7一l和表7—2。
表7—1 新双梁天车的允许挠度mm┏━━━━━━━┳━━━━━━━━━━━━━━━┓┃国家名称┃新双梁天车的允许挠度(F) ┃┣━━━━━━━╋━━━━━━━━━━━━━━━┫┃中国┃≤LK／700 ┃┣━━━━━━━╋━━━━━━━━━━━━━━━┫┃前苏联┃≤Lk{700 ┃┣━━━━━━━╋━━━━━━━━━━━━━━━┫┃日本┃≤LK／800 ┃┣━━━━━━━╋━━━━━━━━━━━━━━━┫┃英国┃≤LK／900 ┃┣━━━━━━━╋━━━━━━━━━━━━━━━┫┃美国┃O·0125～O．015IN／FT跨度┃┗━━━━━━━┻━━━━━━━━━━━━━━━┛我国还规定：单梁天车主梁的允许挠度F≤LK／500MM：手动单梁天车主梁的允许挠度F≤LK／400rnm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
天车的原理与维修
天车的原理：
天车是一种用于横向移动重物的起重设备，通常由梁、齿轮、电动机和控制系统组成。
其工作原理如下：
1. 结构：天车通常由上部结构和下部结构组成。
上部结构包括两侧的梁构架，用于支撑和横向移动重物。
下部结构包括电动机、齿轮和控制系统等，用于驱动和控制天车的运动。
2. 驱动系统：天车的驱动系统一般采用电动机和齿轮传动机构。
电动机通过连接齿轮传动系统，实现天车的横向移动。
齿轮传动机构的设计可以根据需要调整天车的速度和承载能力。
3. 控制系统：天车的控制系统可以通过按键、手柄、无线遥控器等方式操作。
通过控制系统，可以控制天车的横向移动、起升和放下重物等动作。
天车的维修：
天车的维修常包括以下几个方面：
1. 电气维修：检查和维护天车电动机、传感器、电缆等电气设备。
包括检查接
线是否良好、清洁电缆和插头等，及时更换损坏的元件，保证电气系统的正常运行。
2. 机械维修：检查和维护天车的梁结构、齿轮传动机构等机械部件。
包括润滑齿轮、检查并修复损坏的零件、校准安装等，确保机械系统的正常运行。
3. 安全维修：检查和维护天车的安全装置，如限位开关、重载保护等。
保证天车使用过程中的安全性，防止事故发生。
4. 日常维护：定期检查和维护天车，包括清洁天车表面、检查紧固件是否松动、检查润滑油是否充足等。
定期保养能有效延长天车的使用寿命。
需要注意的是，天车的维修和保养应由专业技术人员进行，确保维修过程中的安全性和有效性。
维修过程中应遵循相关的操作规程和安全操作规范。
