板材打孔机-机械原理课程设计完整版
课程设计说明书--小型孔打孔机的设计
湘潭大学兴湘学院专业课程设计说明书题目小型孔打孔机的设计专业机械设计制造及其自动化班级学号姓名指导教师完成日期 2017年 1 月 12日摘要小型打孔机,包括机壳、电机座、电机导轨和两个压杆,所述机壳内具有推块,机壳的顶部具有螺母,螺杆的一端通过螺母穿过机壳的顶部与推块相连,电机导轨与机壳固定连接,电机座通过电机导轨与机壳滑动连接,电机座内具有电机,电机的输出端连接有动力头;所述推块的下端具有滚轮,推块的中部两侧对称开有向上的两个斜槽,每个压杆的一端装有导向轮,导向轮在斜槽内滑动,每个压杆的中部通过回转销与机壳转动连接,每个压杆的另一端也均装有滚轮。
本实用新型的打孔机,不仅能快速的夹紧工件,三点快速夹紧,自动定心,实现自动打孔的目的。
中、长圆钢工件，加工时圆跳动大，一般须预先钻好中心孔后，再用顶尖定位一端进行车削加工。
本设计的目的在于设计一种专用的中心孔钻孔设备，可方便地对圆钢工件进行中心孔钻孔操作。
关键字：钻孔；定位；带传动；花键传动AbstractCenter punch, including chassis, motor, rail, and two compressive bar inside the casing has stated push block, the top of the chassis with a nut, one end of the screw nut, through the top of the chassis and blocks are linked together, motor guide rail and the casing is fixed, the motor seat by machine guide rail and slide casing connection, motor seat is, the output of the motor connection power head; As described in the lower end of the block with a roller, block in the middle of the bilateral symmetry runs up two chute, each one end of the push rod is equipped with guide wheel, guide wheel sliding inside the chute, each lever through back to resellers and chassis rotation connection, in the middle of each lever and on the other side of the roller. Center punching machine of the utility model not only can fast clamping workpiece, three fast clamping, automatic centering, the purpose of realizing automatic centering.Round beat, in the long round steel workpiece, processing, generally after good center hole drill in advance, then using top positioning end cutting processing. The purpose of this design is to design a special center hole drilling equipment, easily on round steel workpiece center hole drilling operation.Key words:Center hole；Center positioning；Tape drive；Spline drive目录一.引言二.总体设计方案确定及动力元件选择三.系统能量设计，电动机的选择四.传动装置的总传动比和分配传动比，动力参数五.V带传动的设计计算5.1确定计算功率5.2选择V带的带型5.3验算带速v5.4计算大带轮直径L5.5确定中心距a，并选择V带的基准长度d5.6验算小带轮上的包角a15.7计算带的根数zF5.8确定单根V带得初拉力F5.9计算带传动的压轴力p六．带轮材料及结构七．轴的设计8.1带轮传动轴的设计和校核八．整体三维建模九．结束语十．参考文献一、引言打孔机简介打孔机械广泛应用与桥梁建筑、道路施工等诸多领域。
(最新版)机械原理毕业课程设计 半自动钻床说明书(完全)
目录设计任务书一、设计题目及原始数据设计加工所示工件ф12mm孔的半自动钻床。
进刀机构负责动力头的升降，送料机构将被加工工件推入加工位置，并由定位机构使被加工工件可靠固定。
二、设计要求及方案提示要求设计该半自动钻床的送料、定位、及进刀的整体传动系统。
其中：1.钻头由动力头驱动，设计者只需考虑动力头的进刀（升降）运动。
2. 除动力头升降机构外，还需要设计送料机构、定位机构。
各机构运动循环要求见下表。
3. 可采用凸轮轴的方法分配协调各机构运动。
机构运动循环要求表三、设计任务1.半自动钻床至少包括凸轮机构、齿轮机构在内的三种机构；2.设计传动系统并确定其传动比分配，并在图纸上画出传动系统图；3. 图纸上画出半自动钻床的机构运动方案简图和运动循环图；4.凸轮机构的设计计算。
按各凸轮机构的工作要求，自选从动件的运动规律，确定基圆半径，校核最大压力角与最小曲率半径。
对盘状凸轮要用电算法计算出理论廓线、实际廓线值。
画出从动件运动规律线图及凸轮廓线图；5.设计计算其他机构；6.编写设计计算说明书；一、所设计的机构工作原理一.机构的工作原理:该系统由电机驱动，通过变速传动将电机的1450rmin降到主轴的2rmin，与传动轴相连的各机构控制送料，定位，和进刀等工艺动作，最后由凸轮机通过齿轮传动带动齿条上下平稳地运动,这样动力头也就能带动刀具平稳地上下移动从而保证了较高的加工质量，具体的选择原理和工作原理如下：二.机的选择原理（1）原动机的分类原动机的种类按其输入能量的不同可以分为两类：A一次原动机此类原动机是把自然界的能源直接转变为机械能，因此称为一次原动机。
属于此类原动机的有柴油机，汽油机，汽轮机和燃汽机等。
B二次原动机此类原动机是将发电机等能机所产生的各种形态的能量转变为机械能，因此称为二次原动机。
属于此类原动机的有电动机，液压马达，气压马达，汽缸和液压缸等。
（2）选择原动机时需考虑的因素：1：考虑现场能源的供应情况。
机械原理课程设计半自动钻床说明书
机械原理课程设计说明书设计题目：半自动钻床专业机械设计制造及其自动化学号姓名蒋朝伟35王鹏伟36莫森34周海浩20张昊昉08班级机制131指导教师郁倩完成日期目录设计任务书 (1)1.工作原理分析 (4)2.功能分解及工艺动作 (4)功能分解图 (4)工艺动作 (5)3.原始数据及计算 (5)原始数据处理 (5)拟定运动循环图 (7)4.方案设计思路及讨论改进 (8)方案设计思路 (8)方案讨论改进 (10)5.执行机构的设计 (14)行星轮的计算 (14)送料机构分析 (16)动力头机构分析 (16)定位机构分析 (18)夹紧机构分析 (18)6.总机评价 (19)7.设计感想 (20)8.参考文献 (21)设计任务书见稿纸1.工作原理分析半自动钻床的工作原理是利用转头的旋转和进刀切削掉工件的余料而得到工件尺寸形状。
工艺动作过程由送料定位钻孔三部分组成。
各个机构的运动由同一电机驱动，运动由电动机经过减速装置后分为两路，一路随着传动传动皮带传送动力到定位机构和送料机构，分别带动凸轮做转动控制四杆机构对工件的定位和带动凸轮四杆机构控制推杆做往复直线运动。
另一路直接传动到钻头的进退刀机构，控制钻头的进退。
2、功能分解及工艺动作功能分解图如下工艺动作基本运动为：推杆的往复直线运动，定位机构的间歇运动和钻头的往复运动。
此外，还要满足传动性能要求：1 送料、定位、进刀机构在凸轮轴不同转角时候快慢行程不同。
2 各个机构之间的配合相互有序，满足凸轮轴转角对应的性能要求。
3、原始数据及计算原始数据处理根据任务书的要求，该机械的进刀机构负责动力头的升降，送料机构将被加工工件推入加工位置，并由定位机构与夹紧将加工工件可靠固定。
四个执行构件的运动形式为：(1)动力头完成往复（铅垂上下）直线运动，下移到最低点后立刻上移。
在下移前一段时间是快速趋近15mm，这段时间正好用于送料和定位。
动力头的行程是。
若机构主动作一转完成一个运动循环，则上冲头位移线图的形状大致如图3-1所示。
机械原理课程设计完整版
《机械原理课程设计》学院: 行知学院专业: 机械设计制造及其自动化姓名：陈宇学号: ********授课教师:王笑提交时间:2012 年7 月1日成绩:目录1.设计工作原理-----------------------------------------------------22.方案的分析--------------------------------------------------------43. 机构的参数设计几计算-----------------------------------------74. 机构运动总体方案图及循环图-------------------------------115.机构总体分析----------------------------------------------------136. 参考资料----------------------------------------------------------13半自动钻床机构一、设计工作原理1.1、工作原理及工艺动作过程该系统由电机驱动，通过变速传动将电机的1080r/min降到主轴的5r/min，与传动轴相连的各机构控制送料，定位，和进刀等工艺动作，最后由凸轮机通过齿轮传动带动齿条上下平稳地运动,这样动力头也就能带动刀具平稳地上下移动从而保证了较高的加工质量。
设计加工图（一）所示工件ф12mm孔的半自动钻床。
进刀机构负责动力头的升降，送料机构将被加工工件推入加工位置，并由定位机构使被加工工件可靠固定。
1.2、设计原始数据及设计要求半自动钻床设计数据参看表（一）表（一）半自动钻床凸轮设计数据要求设计该半自动钻床的送料、定位、及进刀的整体传动系统。
其中：1.钻头由动力头驱动，设计者只需考虑动力头的进刀（升降）运动。
2.除动力头升降机构外，还需要设计送料机构、定位夹紧机构。
各机构运动循环要求见下表（二）。

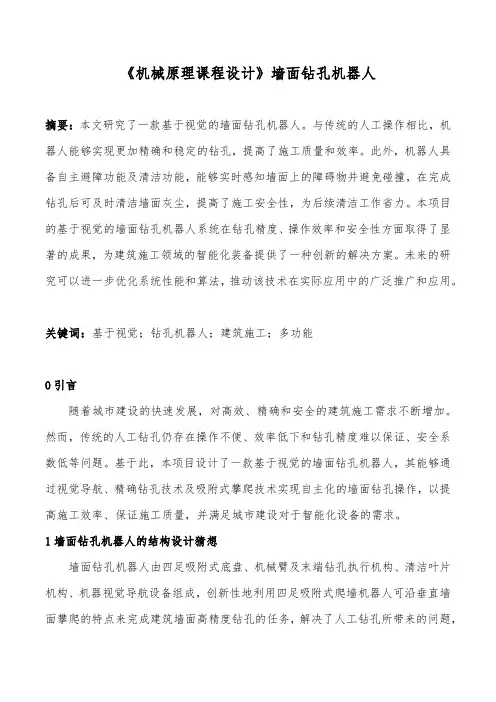

《机械原理课程设计》墙面钻孔机器人
《机械原理课程设计》墙面钻孔机器人摘要：本文研究了一款基于视觉的墙面钻孔机器人。
与传统的人工操作相比，机器人能够实现更加精确和稳定的钻孔，提高了施工质量和效率。
此外，机器人具备自主避障功能及清洁功能，能够实时感知墙面上的障碍物并避免碰撞，在完成钻孔后可及时清洁墙面灰尘，提高了施工安全性，为后续清洁工作省力。
本项目的基于视觉的墙面钻孔机器人系统在钻孔精度、操作效率和安全性方面取得了显著的成果，为建筑施工领域的智能化装备提供了一种创新的解决方案。
未来的研究可以进一步优化系统性能和算法，推动该技术在实际应用中的广泛推广和应用。
关键词：基于视觉；钻孔机器人；建筑施工；多功能0引言随着城市建设的快速发展，对高效、精确和安全的建筑施工需求不断增加。
然而，传统的人工钻孔仍存在操作不便、效率低下和钻孔精度难以保证、安全系数低等问题。
基于此，本项目设计了一款基于视觉的墙面钻孔机器人，其能够通过视觉导航、精确钻孔技术及吸附式攀爬技术实现自主化的墙面钻孔操作，以提高施工效率、保证施工质量，并满足城市建设对于智能化设备的需求。
1墙面钻孔机器人的结构设计猜想墙面钻孔机器人由四足吸附式底盘、机械臂及末端钻孔执行机构、清洁叶片机构、机器视觉导航设备组成，创新性地利用四足吸附式爬墙机器人可沿垂直墙面攀爬的特点来完成建筑墙面高精度钻孔的任务，解决了人工钻孔所带来的问题，为建筑施工领域的智能化装备提供了一种创新的解决方案。
基于视觉的墙面钻孔主体为轻质合金制成的四足吸附式爬墙机器人，在此基础上对不同功能的机构进行协调叠加。
本作品的运行流程如下：钻孔机器人利用气泵，采用真空吸附的方式在垂直墙面上爬行至工作位置，通过机器视觉和智能算法将机械臂带动至指定位置使得钻头在需钻孔位置就位，根据预先设定的钻孔参数，机器人控制钻头的旋转和进给，完成钻孔过程。
同时，机器人可以通过视觉反馈实时监测钻孔的进展和精度，以便进行调整和纠正。
钻孔结束后，机械臂复位。
机械原理课程设计(定稿)
机械原理课程设计说明书题目半自动钻床学院机电工程学院专业及班级机械设计制造及其自动化13升本2班设计人XXX学号XX指导教师XX成绩2014 6,12——7,4目录一、设计题目 (1)1、设计题目 (1)2、原始数据及设计要求 (1)3、设计任务 (2)4、机构示意图 (2)二、运动方案设计 (3)1、工作原理和工艺动作分解 (3)2、机械执行机构的选择和评定 (4)3、根据工艺动作和协调要求拟定运动循环图 (6)4、机械传动系统的设计选择和评定 (7)三、执行机构尺寸设计 (8)1、执行机构各部分尺寸设计 (8)2、机构运动简图 (10)四、设计总结 (11)五、参考文献 (11)一、设计题目1、设计题目一：半自动钻床2、原始数据及设计要求:(1)设计原始数据表如下表所示：表1半自动钻床凸轮设计数据表2 机构运动循环要求(2)设计要求：半自动钻床一般至少包括凸轮机构、齿轮机构和连杆机构在内的三种机构；至少设计出三种能实现该分类机运动形式要求的机构，绘制所选机构的机构示意图（绘制在说明书上），比较其优缺点，并最终选出一个自己认为最合适的机构进行机构综合设计，绘制出其机构运动简图。
1.设计传动系统并确定其传动比分配(皮带传动传动比i≈2，每级齿轮传动传动比i≤7.5)。
2.在图纸上画出半自动钻床的传动系统方案图。
3、设计任务（1）本题设计的时间为3周；（2）根据功能要求，确定工作原理和工艺动作分解；（3）执行机构选型与设计：构思出至少3种运动方案，并在说明书中画出运动方案草图，经对所有运动方案进行分析比较后，选择其中你认为比较好的方案进行详细设计；（4）对选择的方案画出机构运动循环图；（5）机械传动系统的设计；（6）对选择的方案执行机构进行尺寸设计；（7）编写设计说明书，附源程序和计算结果。
4、半自动钻床示意图图1、半自动钻床示意图1、带轮2、有凹槽的圆柱凸轮3、夹紧凸轮4、进料凸轮5、进刀凸轮6、进刀机构连杆7、进刀齿轮（两齿轮相同）（A1,A2,A3,A4分别为各机构复位弹簧）二、运动方案设计1、工作原理和工艺动作分解（1）工作原理：半自动钻床的工作原理是利用钻头的旋转和进刀切削掉工件的余料而得到工件尺寸形状。
机械原理课程设计完整版
机械原理课程设计完整版一、教学目标本课程旨在让学生了解和掌握机械原理的基本概念、原理和应用，培养学生的创新意识和实践能力。
通过本课程的学习，学生应达到以下目标：1.知识目标：（1）了解机械系统的基本组成部分及其相互关系；（2）掌握机械原理的基本原理和定律；（3）熟悉机械设计的基本方法和步骤；（4）了解机械原理在工程实际中的应用。
2.技能目标：（1）能够运用机械原理解决实际问题；（2）具备简单的机械设计能力；（3）学会使用相关工具和软件进行机械设计。
3.情感态度价值观目标：（1）培养学生的团队合作意识和沟通能力；（2）增强学生对机械工程的兴趣和热情；（3）培养学生关注社会发展和科技进步的意识。
二、教学内容本课程的教学内容主要包括以下几个部分：1.机械原理概述：介绍机械系统的基本组成部分，如机械元件、机械结构、机械系统等，并分析它们之间的相互关系。
2.机械原理的基本原理和定律：讲解力学、动力学、热力学等基本原理，以及能量守恒、功的计算、摩擦力等基本定律。
3.机械设计的基本方法和步骤：介绍机械设计的方法和步骤，如设计原则、设计流程、设计规范等。
4.机械原理在工程实际中的应用：通过案例分析，使学生了解机械原理在工程实际中的应用，如机械传动、机械控制系统等。
三、教学方法为了提高教学效果，本课程将采用多种教学方法，如讲授法、讨论法、案例分析法、实验法等。
1.讲授法：通过教师的讲解，使学生掌握机械原理的基本概念、原理和应用。
2.讨论法：学生进行分组讨论，促进学生思考和交流，提高学生的理解能力。
3.案例分析法：通过分析实际案例，使学生了解机械原理在工程实际中的应用。
4.实验法：安排学生进行实验，培养学生动手能力和实践能力。
四、教学资源为了支持本课程的教学，我们将准备以下教学资源：1.教材：选用权威、实用的教材，为学生提供系统的学习资料。
2.参考书：提供相关的参考书籍，丰富学生的知识体系。
3.多媒体资料：制作精美的多媒体课件，提高学生的学习兴趣。
机械原理课程设计--半自动钻床
机械原理课程设计--半自动钻床
钻床是特殊机床之一，是用来加工孔，钻孔和攻丝孔及铰孔等，其中一些比较小的孔甚至只有几微米级别的精度要求，这就要求钻床的精度要求也是比较高的，因此钻床的精密性是一个重要的指标。
半自动钻床是传动系统、放行系统、升降系统、定位系统等工作台上所有有关部件的组合，这也是普通的钻床技术的延伸。
半自动的制造内部机构一般由主机、上放行部分和润滑柱组成，上放行部分由进给丝杆 2012、大小钻刀架、夹头、压印型、百分表、前后气阻杆组成，而主机部分包括润滑柱、主轴、蝶罩、主轴三穿轴组件等。
半自动钻床的制造首先将夹头固定在机床上，然后将进给丝杆 2012 安装在放行部分的主轴上，同时拆开百分表和前后气阻杆，安装在放行部分上。
随后，将尺度和夹头，压印型固定好，然后将润滑柱装入主轴，安装相应圆盘，最后将大小组合钻刀架安装在上部。
在使用前，需要根据工件材料和孔加工要求，进行钻刀端尺度、夹头、前后气阻杆等相应设置，根据实际情况调整孔加工位置，调整切削深度、进给量等，并检查所有紧固件的螺纹是否擦伤，如有擦伤要及时更换新的。
半自动钻床具有运行精度高、自动润滑、选择性缩减等优点，可靠性高，操作简单易学，能有效地提高工作效率，满足用户的加工需求。
