机械原理课程设计,详细

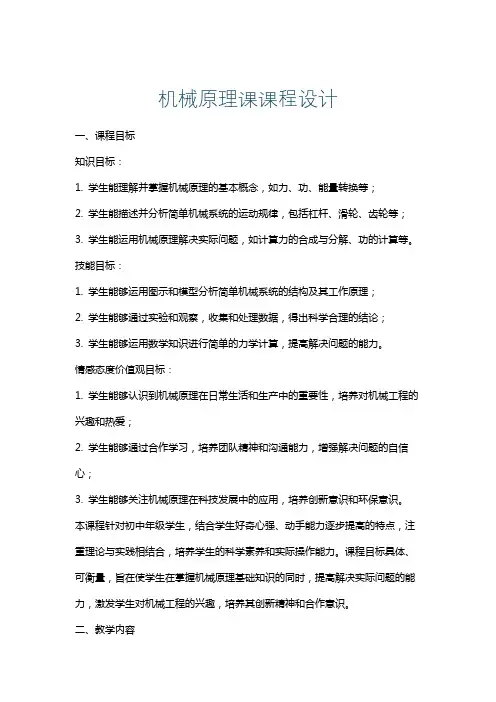

机械原理课课程设计
机械原理课课程设计一、课程目标知识目标：1. 学生能理解并掌握机械原理的基本概念，如力、功、能量转换等；2. 学生能描述并分析简单机械系统的运动规律，包括杠杆、滑轮、齿轮等；3. 学生能运用机械原理解决实际问题，如计算力的合成与分解、功的计算等。
技能目标：1. 学生能够运用图示和模型分析简单机械系统的结构及其工作原理；2. 学生能够通过实验和观察，收集和处理数据，得出科学合理的结论；3. 学生能够运用数学知识进行简单的力学计算，提高解决问题的能力。
情感态度价值观目标：1. 学生能够认识到机械原理在日常生活和生产中的重要性，培养对机械工程的兴趣和热爱；2. 学生能够通过合作学习，培养团队精神和沟通能力，增强解决问题的自信心；3. 学生能够关注机械原理在科技发展中的应用，培养创新意识和环保意识。
本课程针对初中年级学生，结合学生好奇心强、动手能力逐步提高的特点，注重理论与实践相结合，培养学生的科学素养和实际操作能力。
课程目标具体、可衡量，旨在使学生在掌握机械原理基础知识的同时，提高解决实际问题的能力，激发学生对机械工程的兴趣，培养其创新精神和合作意识。
二、教学内容本章节教学内容主要包括以下几部分：1. 机械原理基本概念：介绍力的概念、分类、作用效果；功和能量的概念及其转换关系。
2. 简单机械系统：讲解杠杆原理、滑轮组、齿轮组等简单机械的构造、工作原理及实际应用。
3. 力学计算：学习力的合成与分解、功的计算方法，以及力的作用效果分析。
4. 实践操作：组织学生进行实验，观察简单机械系统的运动规律，进行数据收集和处理。
5. 应用与创新：探讨机械原理在日常生活、生产中的实际应用，激发学生创新意识。
教学内容依据教材章节进行安排，具体如下：第一章：机械原理基本概念1.1 力的概念与分类1.2 力的作用效果1.3 功与能量第二章：简单机械系统2.1 杠杆原理2.2 滑轮组2.3 齿轮组第三章：力学计算3.1 力的合成与分解3.2 功的计算3.3 力的作用效果分析第四章：实践操作4.1 实验一：杠杆实验4.2 实验二：滑轮组实验4.3 实验三：齿轮组实验第五章：应用与创新5.1 机械原理在日常生活中的应用5.2 机械原理在生产中的应用5.3 创新设计探讨教学内容科学、系统，注重理论与实践相结合，旨在帮助学生掌握机械原理知识，提高解决实际问题的能力。
机械原理课程设计20篇
第13章 机械原理课程设计题目汇编近几年来，随着机械原理课程教学改革的不断深入，机械原理课程设计的重点应放在机械系统运动方案的构思和设计上，以激发和培养学生的创新意识和创新设计能力,这已成为共识。
本书从这一认识出发，并根据《机械原理课程教学基本要求》中对机械原理课程设计提出的要求，汇编了二十个课程设计题目，供教师选用和参考。
13.1 四工位加工机床的刀具进给系统和工作台转位系统设计(1) 功能要求及工艺动作分解提示 1) 总功能要求实现对工件的装卸、钻孔、扩孔、铰孔。
2) 工作原理及工艺动作分解提示四工位加工系统的工作原理及工艺动作分解如图13.1所示。
该系统由安装工件的回转工作台和装有刀具的主轴箱及传动部分组成。
工作台有四个工位，能绕自身回转轴线作间歇转动。
主轴箱上装有三把刀具，对应工作台Ⅱ位置装钻头，Ⅲ位置装扩孔钻头，Ⅳ位置装铰刀。
刀具的旋转运动由主轴箱系统提供，主轴箱能实现静止、快进、进给、快退的工艺动作。
主轴箱完成一次静止、快进、进给、快退的循环运动，在四个工位上分别完成相应的装卸、钻孔、扩孔、铰孔工作，在刀具退出工件期间，工作台完成一次回转90度的转动。
依次循环四次，一个工件就完成了装、钻、扩、铰、卸等工序。
(2) 原始数据和设计要求1) 刀具顶端离开工件表面65mm 开始动作(图13.2)，快速移动60mm 距工件5mm 时匀速送进60mm ，然后快速返回，回程和工作行程的平均速比(行程速度变化系数)K ＝2。
2) 刀具匀速进给速度为2mm/s ；工件装卸时间不超过10s 。
图13.1 图13.23) 生产率为每小时约74件。
(3) 运动方案构思提示1) 工作台的间歇转动可采用槽轮机构、不完全齿轮机构，曲柄摇杆棘轮机构、蜗杆凸轮间歇机构、圆柱凸轮间歇机构等。
2) 主轴箱的移动可采用移动推杆圆柱凸轮机构、移动推杆盘形凸轮机构、摆动推杆盘形凸轮与摇杆滑块机构、曲柄滑块机构、带滑块的六杆机构等。

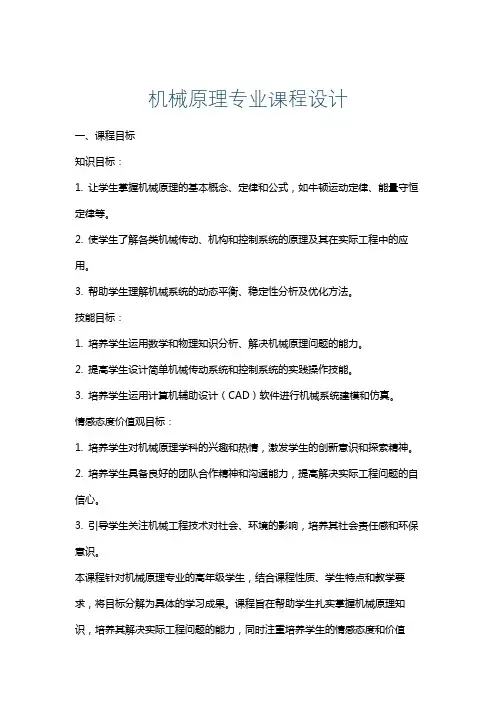

机械原理专业课程设计
机械原理专业课程设计一、课程目标知识目标：1. 让学生掌握机械原理的基本概念、定律和公式，如牛顿运动定律、能量守恒定律等。
2. 使学生了解各类机械传动、机构和控制系统的原理及其在实际工程中的应用。
3. 帮助学生理解机械系统的动态平衡、稳定性分析及优化方法。
技能目标：1. 培养学生运用数学和物理知识分析、解决机械原理问题的能力。
2. 提高学生设计简单机械传动系统和控制系统的实践操作技能。
3. 培养学生运用计算机辅助设计（CAD）软件进行机械系统建模和仿真。
情感态度价值观目标：1. 培养学生对机械原理学科的兴趣和热情，激发学生的创新意识和探索精神。
2. 培养学生具备良好的团队合作精神和沟通能力，提高解决实际工程问题的自信心。
3. 引导学生关注机械工程技术对社会、环境的影响，培养其社会责任感和环保意识。
本课程针对机械原理专业的高年级学生，结合课程性质、学生特点和教学要求，将目标分解为具体的学习成果。
课程旨在帮助学生扎实掌握机械原理知识，培养其解决实际工程问题的能力，同时注重培养学生的情感态度和价值观，使其成为具有创新精神和实践能力的机械工程人才。
二、教学内容本课程教学内容主要包括以下几部分：1. 机械原理基本概念：介绍机械系统的定义、分类及基本物理量，如力、位移、速度、加速度等。
2. 牛顿运动定律：阐述牛顿三定律的原理及其在机械系统中的应用。
3. 机械传动系统：讲解各类传动系统（如齿轮、带、链传动）的原理、设计和计算方法。
4. 机械机构和控制系统：介绍常见机构和控制系统的类型、原理及其在工程中的应用。
5. 动态平衡和稳定性分析：讲解机械系统动态平衡的条件、稳定性分析及优化方法。
6. 计算机辅助设计（CAD）：教授CAD软件的基本操作，运用软件进行机械系统建模和仿真。
教学内容按照以下教学大纲进行安排和进度：1. 第1周：机械原理基本概念，教材第1章；2. 第2-3周：牛顿运动定律，教材第2章；3. 第4-5周：机械传动系统，教材第3章；4. 第6-7周：机械机构和控制系统，教材第4章；5. 第8-9周：动态平衡和稳定性分析，教材第5章；6. 第10-11周：计算机辅助设计（CAD），教材第6章。
机械原理课程设计完整版
《机械原理课程设计》学院: 行知学院专业: 机械设计制造及其自动化姓名：陈宇学号: ********授课教师:王笑提交时间:2012 年7 月1日成绩:目录1.设计工作原理-----------------------------------------------------22.方案的分析--------------------------------------------------------43. 机构的参数设计几计算-----------------------------------------74. 机构运动总体方案图及循环图-------------------------------115.机构总体分析----------------------------------------------------136. 参考资料----------------------------------------------------------13半自动钻床机构一、设计工作原理1.1、工作原理及工艺动作过程该系统由电机驱动，通过变速传动将电机的1080r/min降到主轴的5r/min，与传动轴相连的各机构控制送料，定位，和进刀等工艺动作，最后由凸轮机通过齿轮传动带动齿条上下平稳地运动,这样动力头也就能带动刀具平稳地上下移动从而保证了较高的加工质量。
设计加工图（一）所示工件ф12mm孔的半自动钻床。
进刀机构负责动力头的升降，送料机构将被加工工件推入加工位置，并由定位机构使被加工工件可靠固定。
1.2、设计原始数据及设计要求半自动钻床设计数据参看表（一）表（一）半自动钻床凸轮设计数据要求设计该半自动钻床的送料、定位、及进刀的整体传动系统。
其中：1.钻头由动力头驱动，设计者只需考虑动力头的进刀（升降）运动。
2.除动力头升降机构外，还需要设计送料机构、定位夹紧机构。
各机构运动循环要求见下表（二）。
机械原理课程设计例
机械原理课程设计例一、教学目标本课程的教学目标是让学生掌握机械原理的基本概念、基本理论和基本方法，培养学生分析和解决机械工程问题的能力。
具体来说，知识目标包括：了解机械系统的基本组成部分，掌握机械运动和力学基础，理解机械设计的基本原则和方法。
技能目标包括：能够运用机械原理解决实际问题，具备基本的机械设计和制造能力。
情感态度价值观目标包括：培养学生对机械工程的兴趣和热情，增强学生的创新意识和团队合作精神。
二、教学内容本课程的教学内容主要包括机械系统的基本组成部分、机械运动和力学基础、机械设计的基本原则和方法。
具体来说，教学大纲如下：第一章机械系统的基本组成部分1.1 机械系统的定义和分类1.2 机械系统的功能和性能1.3 机械系统的组成要素第二章机械运动和力学基础2.1 机械运动的类型和特点2.2 力学的基本概念和定律2.3 机械运动的描述和分析第三章机械设计的基本原则和方法3.1 机械设计的基本原则3.2 机械设计的方法和步骤3.3 机械设计的实例分析三、教学方法为了达到教学目标，本课程将采用多种教学方法，包括讲授法、讨论法、案例分析法和实验法。
通过这些方法的综合运用，激发学生的学习兴趣和主动性，帮助学生理解和掌握机械原理的知识。
具体来说：讲授法：通过教师的讲解，向学生传授机械原理的基本概念、基本理论和基本方法。
讨论法：通过小组讨论，让学生主动思考和探讨机械原理的应用和实际问题。
案例分析法：通过分析机械设计的实例，让学生了解机械设计的过程和方法。
实验法：通过实验操作，让学生亲身感受和理解机械运动的原理和现象。
四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将选择和准备以下教学资源：教材：《机械原理》，机械工业出版社参考书：《机械设计手册》，机械工业出版社多媒体资料：机械原理的动画演示、视频案例等实验设备：机械原理实验装置、力学实验装置等网络资源：相关学术论文、专利资料、企业信息等五、教学评估本课程的评估方式将包括平时表现、作业、考试等多个方面，以全面、客观、公正地评价学生的学习成果。
机械原理设计课程设计
机械原理设计课程设计一、教学目标本课程旨在通过机械原理设计的学习，让学生掌握基本的机械原理知识，培养学生运用机械原理分析和解决问题的能力，以及创新设计的基本思维和方法。
在知识目标方面，要求学生掌握机械的基本组成部分，理解机械的运动和力的关系，了解机械的设计和制造的基本原理。
在技能目标方面，要求学生能够运用所学的机械原理知识，分析和解决实际问题，能够进行简单的机械设计。
在情感态度价值观目标方面，要求学生在学习过程中，培养对机械工程的兴趣，认识机械工程在现代社会中的重要作用，形成积极的科学探究态度。
二、教学内容本课程的教学内容主要包括机械的基本组成部分，如机械的运动和力的关系，机械的设计和制造的基本原理等。
具体包括以下几个部分：第一部分，机械的基本概念和组成；第二部分，机械的运动和力的关系；第三部分，机械的设计和制造的基本原理；第四部分，机械的创新设计。
三、教学方法为了实现本课程的教学目标，我们将采用多种教学方法，包括讲授法、讨论法、案例分析法和实验法等。
在讲授法的基础上，引导学生进行思考和讨论，通过案例分析法和实验法，让学生能够将所学的理论知识应用到实际问题中，提高学生的问题解决能力。
四、教学资源为了支持本课程的教学内容和方法，我们将准备相应的教学资源，包括教材、参考书、多媒体资料和实验设备等。
教材将作为学生学习的主要资源，参考书将为学生提供更多的学习资料，多媒体资料将帮助学生更直观地理解机械原理，实验设备将为学生提供实践操作的机会。
五、教学评估本课程的评估方式包括平时表现、作业和考试等几个方面。
平时表现主要评估学生的课堂参与度、提问和回答问题的积极性等，通过观察和记录来进行评估。
作业评估主要评估学生的理解和应用能力，通过作业的完成质量来进行评估。
考试评估主要评估学生的综合运用能力，通过考试的分数来进行评估。
评估方式应客观、公正，能够全面反映学生的学习成果。
六、教学安排本课程的教学安排将在每周的特定时间和地点进行，共计16周。
机械原理课程设计完整版
机械原理课程设计完整版一、教学目标本课程旨在让学生了解和掌握机械原理的基本概念、原理和应用，培养学生的创新意识和实践能力。
通过本课程的学习，学生应达到以下目标：1.知识目标：（1）了解机械系统的基本组成部分及其相互关系；（2）掌握机械原理的基本原理和定律；（3）熟悉机械设计的基本方法和步骤；（4）了解机械原理在工程实际中的应用。
2.技能目标：（1）能够运用机械原理解决实际问题；（2）具备简单的机械设计能力；（3）学会使用相关工具和软件进行机械设计。
3.情感态度价值观目标：（1）培养学生的团队合作意识和沟通能力；（2）增强学生对机械工程的兴趣和热情；（3）培养学生关注社会发展和科技进步的意识。
二、教学内容本课程的教学内容主要包括以下几个部分：1.机械原理概述：介绍机械系统的基本组成部分，如机械元件、机械结构、机械系统等，并分析它们之间的相互关系。
2.机械原理的基本原理和定律：讲解力学、动力学、热力学等基本原理，以及能量守恒、功的计算、摩擦力等基本定律。
3.机械设计的基本方法和步骤：介绍机械设计的方法和步骤，如设计原则、设计流程、设计规范等。
4.机械原理在工程实际中的应用：通过案例分析，使学生了解机械原理在工程实际中的应用，如机械传动、机械控制系统等。
三、教学方法为了提高教学效果，本课程将采用多种教学方法，如讲授法、讨论法、案例分析法、实验法等。
1.讲授法：通过教师的讲解，使学生掌握机械原理的基本概念、原理和应用。
2.讨论法：学生进行分组讨论，促进学生思考和交流，提高学生的理解能力。
3.案例分析法：通过分析实际案例，使学生了解机械原理在工程实际中的应用。
4.实验法：安排学生进行实验，培养学生动手能力和实践能力。
四、教学资源为了支持本课程的教学，我们将准备以下教学资源：1.教材：选用权威、实用的教材，为学生提供系统的学习资料。
2.参考书：提供相关的参考书籍，丰富学生的知识体系。
3.多媒体资料：制作精美的多媒体课件，提高学生的学习兴趣。
机械原理 课程设计---牛头刨床设计
机械原理课程设计---牛头刨床设计1.设计目的本设计旨在设计一台能够切削各种金属材料的牛头刨床。
该牛头刨床应具备高效率、高稳定性、切削精度高的特点，便于操作和维护。
2.设计原理牛头刨床是一种高速旋转的加工设备。
其主要原理是通过旋转锯齿式的切削工具，将工件表面上的金属材料逐渐削除，使得工件表面变得更加平整，并且加工出所需的形状和尺寸。
牛头刨床是一种中等负荷，高精度的机床。
牛头刨床通常由牛头床身、床身导轨、剪刀手柄、剪刀架、加工刀具等组成。
牛头刨床的加工过程是由电机驱动削刀旋转，刀架在滑轨的带动下来回作直线摆动，使牛头刨床作工件表面直线切削运动，从而切出工件所需的形状和尺寸。
3.设计要求3.1工件加工精度应达到5μm。
3.2牛头刨床的加工速度应达到1000mm/min。
3.3牛头刨床的集成度要高，结构紧凑，使用方便，易于维护。
3.4牛头刨床应能满足加工各种金属材料的需求。
3.5牛头刨床应具有高稳定性，能够保证工件加工的精度和表面质量。
4.设计方案4.1结构设计根据以上的设计要求，本设计方案选择使用牛头床身、床身导轨、剪刀手柄、剪刀架、加工刀具等组成。
牛头床身是整个牛头刨床的主要支撑结构，可以承受切削力和副作用力，保持机床的稳定性。
床身导轨主要用于支撑剪刀架和平台，保证刀架的平直移动。
剪刀手柄和剪刀架负责牛头刨床的切削过程，加工刀具可根据需要更换。
4.2电气控制设计本设计方案使用单片机控制系统，实现对牛头刨床的控制。
单片机通过输入脉冲信号，控制螺旋传动装置，从而改变刀具的进给量，达到精确控制切削深度和速度的目的。
4.3软件设计本设计方案采用Unigraphics NX软件进行电脑辅助设计。
对机床各零件进行三维建模，并进行机床的装配和结构分析。
5.结论通过本次牛头刨床的设计，可以使得产生出一款结构紧凑、使用便捷、高效率和高精度的机床。
在未来的制造业中，牛头刨床的应用前景非常广阔。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录一、设计题目 (2)1、牛头刨床的机构运动简图 (2)2、工作原理 (2)二、原始数据 (3)三、机构的设计与分析 (4)1、齿轮机构的设计 (4)2、凸轮机构的设计 (10)3、导杆机构的设计 (16)四、设计过程中用到的方法和原理 (26)1、设计过程中用到的方法 (26)2、设计过程中用到的原理 (26)五、参考文献 (27)六、小结 (28)一、设计题目——牛头刨床传动机构1、牛头刨床的机构运动简图2、工作原理牛头刨床是对工件进行平面切削加工的一种通用机床，其传动部分由电动机经带传动和齿轮传动z0—z1、z1、—z2，带动曲柄2作等角速回转。
刨床工作时，由导杆机构2、3、4、5、6带动刨刀作往复运动，刨头右行时，刨刀进行切削，称为工作行程；刨头左行时，刨刀不进行切削，称为空回行程，刨刀每切削完一次，利用空回行程的时间，固结在曲柄O2轴上的凸轮7通过四杆机构8、9、10与棘轮11和棘爪12带动螺旋机构（图中未画），使工作台连同工件作一次进给运动，以便刨刀继续切削。
二、原始数据设计数据分别见表1、表2、表3.表1 齿轮机构设计数据设计内容齿轮机构设计符号n01d01 d02 z0 z1 z1’m01 m1’2n2 单位r/min mm mm mm mm r/min 方案Ⅰ1440 100 300 20 40 10 3.5 8 60 方案Ⅱ1440 100 300 16 40 13 4 10 64 方案Ⅲ1440 100 300 19 50 15 3.5 8 72表2 凸轮机构设计数据设计内容凸轮机构设计符号L O2O4 L O4D φ[α]δ02 δ0 δ01δ0/ r0 r r 摆杆运动规律单位mm mm °°°°°°mm mm方案Ⅰ150 130 18 45 205 75 10 70 85 15 等加速等减速方案Ⅱ165 150 15 45 210 70 10 70 95 20 余弦加速度方案Ⅲ160 140 18 45 215 75 0 70 90 18 正弦加速度方案Ⅳ155 135 20 45 205 70 10 75 90 20 五次多项式表3 导杆机构设计数据设计内容导杆机构尺度综合和运动分析符号K n2L O2A H L BC单位r/min mm方案Ⅰ 1.46 60 110 320 0.25L O3B方案Ⅱ 1.39 64 90 290 0.3L O3B方案Ⅲ 1.42 72 115 410 0.36L O3B表4 机构位置分配表位置号位置组号学生号A B C D1 1 3 6 8/ 102 5 8 10 7/ 1/ 4 7 8 10 1 5 7/ 9 122 1/ 4 7 8 11 13 6 8/ 11 2 5 7/ 9 11 1/ 3 6 8/ 113 2 5 7/ 9 12 1/4 7 9 12 1 3 6 8/ 12 2 4 7 8 10三、机构的设计与分析1、齿轮机构的设计已知条件 设计内容 齿 轮 机 构 设 计符号 01n 01d 02d 0z1z'1z01m 2'1m 2n 单位 min rmmmmmmmmmin r方案Ⅱ144010030016401341064设计内容与步骤 （1）计算齿轮2z 的齿数由0201'12010102n n z z z z d d i =⨯⨯=（1~1） 得 39644030013161001440n z d z z d n z 2102'1001012=⨯⨯⨯⨯⨯==（2）选择传动类型① ()()40z ~16z 10：按满足不根切、重迭系数.21≥ε、齿顶圆齿厚m 4.0s a ≥、节点位于单齿啮合区4个条件从封闭图中选择变位系数 400.0x 0= 250.0x 1-=0150.0250.0400.0x x 10>=-=+ （1~2）故()()40z ~16z 10采用正传动。
② ()()39z ~13z 2'1：按满足不根切、重迭系数.21≥ε、齿顶圆齿厚m 4.0s a ≥、节点位于单齿啮合区4个条件从封闭图中选择变位系数300.0x '1= 400.0x 2-= 0100.0400.0300.0x x 2'1<-=-=+ （1~3）故()()39z ~13z 2'1采用负传动。
