地质雷达在地层分界面探测中的应用
地质雷达在抛石挤淤层厚度检测中的应用

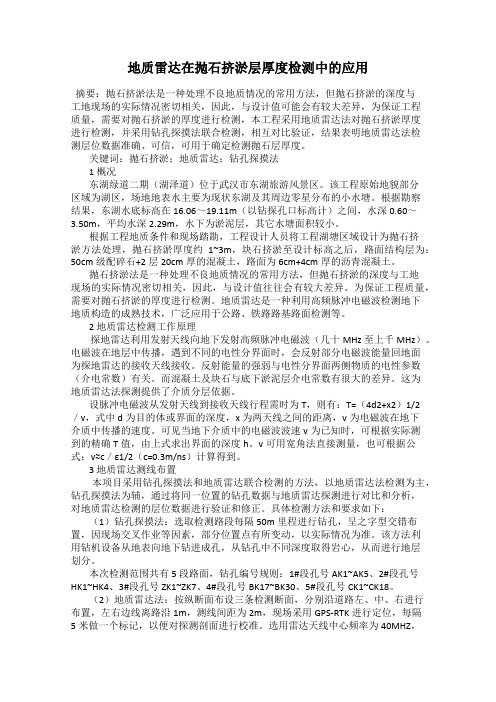

地质雷达在抛石挤淤层厚度检测中的应用摘要：抛石挤淤法是一种处理不良地质情况的常用方法，但抛石挤淤的深度与工地现场的实际情况密切相关，因此，与设计值可能会有较大差异，为保证工程质量，需要对抛石挤淤的厚度进行检测，本工程采用地质雷达法对抛石挤淤厚度进行检测，并采用钻孔探摸法联合检测，相互对比验证，结果表明地质雷达法检测层位数据准确、可信，可用于确定检测抛石层厚度。
关键词：抛石挤淤；地质雷达；钻孔探摸法1 概况东湖绿道二期（湖泽道）位于武汉市东湖旅游风景区。
该工程原始地貌部分区域为湖区，场地地表水主要为现状东湖及其周边零星分布的小水塘。
根据勘察结果，东湖水底标高在16.06～19.11m（以钻探孔口标高计）之间，水深0.60～3.50m，平均水深2.29m，水下为淤泥层，其它水塘面积较小。
根据工程地质条件和现场踏勘，工程设计人员将工程湖塘区域设计为抛石挤淤方法处理，抛石挤淤厚度约1~3m，块石挤淤至设计标高之后，路面结构层为：50cm级配碎石+2层20cm厚的混凝土，路面为6cm+4cm厚的沥青混凝土。
抛石挤淤法是一种处理不良地质情况的常用方法，但抛石挤淤的深度与工地现场的实际情况密切相关，因此，与设计值往往会有较大差异。
为保证工程质量，需要对抛石挤淤的厚度进行检测。
地质雷达是一种利用高频脉冲电磁波检测地下地质构造的成熟技术，广泛应用于公路、铁路路基路面检测等。
2 地质雷达检测工作原理探地雷达利用发射天线向地下发射高频脉冲电磁波（几十MHz至上千MHz）。
电磁波在地层中传播，遇到不同的电性分界面时，会反射部分电磁波能量回地面为探地雷达的接收天线接收。
反射能量的强弱与电性分界面两侧物质的电性参数（介电常数）有关。
而混凝土及块石与底下淤泥层介电常数有很大的差异。
这为地质雷达法探测提供了介质分层依据。
设脉冲电磁波从发射天线到接收天线行程需时为T，则有：T=（4d2+x2）1/2／v，式中 d为目的体或界面的深度，x为两天线之间的距离，v为电磁波在地下介质中传播的速度。
8地质雷达(4)
2012.4
中国矿业大学。地球探测与信息技术
1）、剖面法
剖面法是发射天线(T)和接收天线(R)以固定间距沿测线同步 移动的一种测量方式，当发射天线与接收天线间距为零，亦 即发射天线与接收天线合二为一时称为单天线形式，反之称 为双天线形式。剖面法的测量结果可以用探地雷达时间剖面 图来表示。该图像的横坐标记录了天线在地表的位臵；纵坐
4.3 雷达图像的增强处理
1） 振幅恢复 2） 道内均衡 3）道间均衡
2012.4
中国矿业大学。地球探测与信息技术
4.3 雷达图像的增强处理
1） 振幅恢复 雷达接收记录到的反射波振幅由于波前扩散和介质对 电磁波的吸收，在时间轴上逐渐衰减。为了使反射振幅仅
与反射层有关，需要进行振幅恢复。
A0 t A e r
A A0
t t
接收天线接收到的电磁波振幅
发射天线发射出的电磁波振幅
电磁波传播距离 反射波的双程走时 介质对电磁波吸收系数
中国矿业大学。地球探测与信息技术
A0 Are
2012.4
r
t
Avte
4.3 雷达图像的增强处理
2）道内均衡
雷达数据经处理后，通常浅层能量很强，深层能量很
弱，这给信息输出显示造成困难，为了使浅、中、深层都 能清晰显示，道内平衡能解决个问题。 道内均衡的基本思想是把各道中能量强的波相对压缩 一定的比例，把相对弱的波增大一定的比例，使强波和弱 波的振幅控制在一定的动态范围之内。据此，将一道记录 的振幅值在不同的反射段内乘上不同的权系数即可。
组成。通过发射天线电磁波以60°～90°的波束角向地
下发射电磁波，电磁波在传播途中遇到电性分界面产生 反射。反射波被设臵在某一固定位臵的接收天线（Rx ）接收，与此同时接收天线还接收到沿岩层表层传播的 直达波，反射波和直达波同时被接收机记录或在终端将 两种显示出来。
地质雷达在地下水勘查中的应用研究
地质雷达在地下水勘查中的应用研究在地球科学领域，地下水的勘查一直是至关重要的课题。
随着科技的不断进步，地质雷达作为一种高效、精准的地球物理探测技术，在地下水勘查中发挥着越来越重要的作用。
地质雷达，又称探地雷达，是一种利用高频电磁波来探测地下介质分布的无损探测技术。
它通过向地下发射高频电磁波，并接收反射回来的电磁波，从而获取地下结构和物质分布的信息。
在地下水勘查中，地质雷达之所以能够发挥作用，主要基于其几个关键特性。
首先，它具有高分辨率。
这意味着能够清晰地分辨出地下细微的地质结构和地层变化，对于识别与地下水储存和流动相关的地质特征非常有帮助。
其次，地质雷达的探测速度相对较快，可以在较短时间内完成大面积的勘查工作，提高工作效率。
再者，它是非破坏性的探测方法，不会对勘查区域的地质环境造成破坏。
在实际应用中，地质雷达能够帮助我们确定含水层的位置和厚度。
含水层是地下水储存的主要场所，准确确定其位置和厚度对于地下水资源的评估和开发至关重要。
通过地质雷达的探测，我们可以识别出含水层与其他地层之间的界面，从而了解含水层的分布情况。
地质雷达还可以用于探测地下水的流动路径。
地下水的流动通常会受到地质结构的控制，如断层、裂隙等。
这些地质结构会影响电磁波的传播和反射，地质雷达能够捕捉到这些异常，从而推断出地下水的流动路径。
此外，地质雷达对于地下水污染的监测也具有重要意义。
当地下水受到污染时，污染物的分布和扩散会改变地下介质的电磁特性。
通过地质雷达的探测，可以及时发现污染区域的范围和程度，为污染治理提供重要的依据。
然而，地质雷达在地下水勘查中也并非毫无局限性。
例如，其探测深度通常有限，对于较深的地下水系统可能无法完全探测到。
另外，电磁波在地下传播时会受到多种因素的干扰，如地下介质的复杂性、电磁噪声等，这可能会影响探测结果的准确性。
为了提高地质雷达在地下水勘查中的应用效果，需要在勘查前进行充分的现场调查和资料收集，了解勘查区域的地质背景和水文地质条件。
