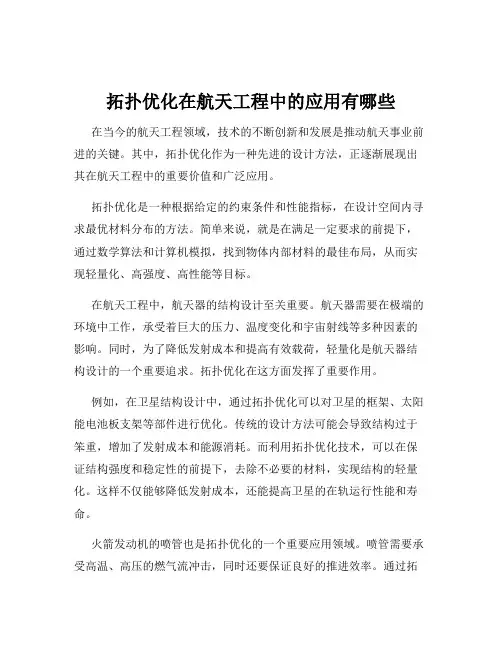

拓扑优化在航天工程中的应用有哪些
拓扑优化在航天工程中的应用有哪些在当今的航天工程领域，技术的不断创新和发展是推动航天事业前进的关键。
其中，拓扑优化作为一种先进的设计方法，正逐渐展现出其在航天工程中的重要价值和广泛应用。
拓扑优化是一种根据给定的约束条件和性能指标，在设计空间内寻求最优材料分布的方法。
简单来说，就是在满足一定要求的前提下，通过数学算法和计算机模拟，找到物体内部材料的最佳布局，从而实现轻量化、高强度、高性能等目标。
在航天工程中，航天器的结构设计至关重要。
航天器需要在极端的环境中工作，承受着巨大的压力、温度变化和宇宙射线等多种因素的影响。
同时，为了降低发射成本和提高有效载荷，轻量化是航天器结构设计的一个重要追求。
拓扑优化在这方面发挥了重要作用。
例如，在卫星结构设计中，通过拓扑优化可以对卫星的框架、太阳能电池板支架等部件进行优化。
传统的设计方法可能会导致结构过于笨重，增加了发射成本和能源消耗。
而利用拓扑优化技术，可以在保证结构强度和稳定性的前提下，去除不必要的材料，实现结构的轻量化。
这样不仅能够降低发射成本，还能提高卫星的在轨运行性能和寿命。
火箭发动机的喷管也是拓扑优化的一个重要应用领域。
喷管需要承受高温、高压的燃气流冲击，同时还要保证良好的推进效率。
通过拓扑优化，可以设计出更加合理的喷管形状和内部结构，减少流动损失，提高发动机的性能。
优化后的喷管能够更好地适应燃烧过程中的复杂流动，提高燃烧效率，从而增加火箭的推力和运载能力。
此外，航天飞行器的热防护系统也可以通过拓扑优化来改进。
在再入大气层的过程中，飞行器会面临极高的温度，热防护系统的性能直接关系到飞行器的安全。
拓扑优化可以帮助设计出更有效的热防护结构，例如优化隔热材料的分布和冷却通道的布局，提高热防护效果，降低飞行器表面的温度，保障飞行器和宇航员的安全。
在航天材料的研发方面，拓扑优化也能提供有价值的指导。
通过模拟不同材料分布和微观结构对性能的影响，可以开发出具有特定性能的新型航天材料。
飞行器机身结构的强度与刚度优化设计
飞行器机身结构的强度与刚度优化设计随着航空工业的发展和飞行器运输需求的增加，飞行器机身结构的强度与刚度优化设计变得尤为重要。
合理的结构设计可以提高飞行器的性能表现、降低重量和减少能量消耗。
本文将探讨飞行器机身结构的强度与刚度优化设计的关键因素，并提出一种有效的设计方法。
1. 强度与刚度的意义飞行器机身的强度与刚度是指机身在受到外力作用时的抗变形和抗损坏能力。
强度和刚度的提高可以增加飞行器整体的稳定性和安全性，以应对复杂的外部环境和各种飞行状态。
2. 关键因素（1）材料选择：优化设计的第一步是选择合适的材料。
常见的飞行器机身材料包括铝合金、碳纤维复合材料等。
不同材料的优缺点需考虑，包括强度、密度、可塑性等。
通过综合考虑这些因素，可以选择最适合的材料。
（2）结构形式：飞行器机身的结构形式对强度与刚度优化设计有着重要影响。
常见的结构形式包括蜂窝结构、复合壳体结构等。
选取合适的结构形式，既要考虑强度与刚度的需求，又要兼顾重量和制造成本。
（3）优化设计方法：强度与刚度优化设计中的核心是合理地分配材料和结构。
借助计算机辅助设计软件和数值分析方法，可以对现有结构进行优化，以实现最佳设计方案。
常用的方法包括有限元分析、参数化设计等。
3. 设计方法（1）有限元分析：有限元分析是一种常用的数值分析方法，可以模拟复杂结构的力学行为。
通过建立机身的有限元模型，可以进行强度和刚度的计算和分析，找到结构中的薄弱部位。
（2）参数化设计：参数化设计是指在设计过程中将设计变量参数化，通过调整参数值来改变设计方案。
通过建立参数化模型，可以遍历不同的参数组合，找到最优的设计方案。
这种方法可以节省时间和资源，并且适用于大规模设计问题。
4. 案例研究以某型客机机身的强度与刚度优化设计为例，通过有限元分析和参数化设计方法，得到了一种优化的设计方案。
结果表明，通过合理的材料选择和结构形式，可以减轻机身重量，提高机身的强度和刚度。
5. 结论飞行器机身结构的强度与刚度优化设计是航空工业中的重要研究方向。
飞行器结构优化及其载荷分析
飞行器结构优化及其载荷分析一、导言随着航空、航天技术的飞速发展以及国家战略和民用需求的不断推进，飞行器结构优化及其载荷分析在航空工程领域中越来越受到重视。
本文将从概念、优化方法、载荷分析、应用前景等几个方面进行探讨，以期为相关领域的学者和工程师提供参考。
二、概念飞行器结构优化是指在保证飞行器性能、强度、刚度、寿命等规定要求的前提下，通过系统分析、计算机模拟等手段，对飞行器的结构进行优化设计，从而使其重量、成本、飞行性能等方面得到改进。
目前，飞行器结构优化主要采用数字化方法和模拟计算机技术，通过建立飞行器的数学模型，获得结构最优解或次优解。
常用的数字化工具包括有限元分析、计算流体力学等，而遗传算法、神经网络、人工智能、模糊数学等优化方法，则是飞行器结构优化中常用的数学工具。
三、优化方法1. 遗传算法遗传算法是一种基于生物发展和进化原理的优化方法，它模拟了进化过程中的精英选择和遗传变异机制。
在飞行器结构优化中，遗传算法可以实现多种设计变量和约束条件下的多目标优化。
2. 神经网络神经网络是一种计算模型，它通过对大量数据进行学习和训练，然后对新的数据进行预测和分类。
在飞行器结构优化中，神经网络可以用来建立结构响应模型，以辅助优化设计。
3. 人工智能人工智能是一种模拟和改进人类智能的技术，它包括知识表达、推理、学习、识别、决策等功能。
在飞行器结构优化中，人工智能可以用来处理非线性问题和复杂结构模型。
4. 模糊数学模糊数学是一种处理信息不确定性问题的数学方法，它在飞行器结构优化中可以用来处理设计变量模糊和约束条件不确定的问题。
四、载荷分析在飞行器结构优化的过程中，载荷分析也是一个重要的环节。
载荷分析是指确定飞行器在整个飞行过程中所受到的各种载荷，包括气动载荷、结构载荷、外载荷、热载荷等。
对于飞行器的结构设计、强度评估、疲劳分析等都有着重要的影响。
针对不同的载荷类型，可以采用不同的分析方法。
例如，在重力载荷分析中，可以采用有限元分析方法，进行结构强度与刚度分析；在气动载荷分析中，可以采用计算流体力学模拟方法，分析飞行器在不同速度、空气密度下的气动载荷情况。

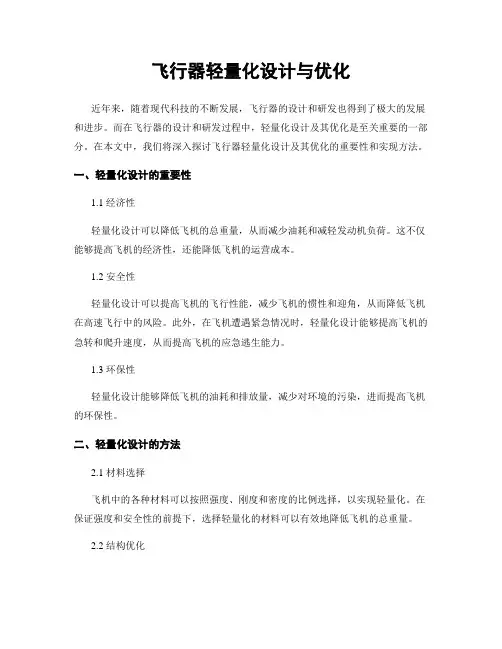

飞行器轻量化设计与优化
飞行器轻量化设计与优化近年来，随着现代科技的不断发展，飞行器的设计和研发也得到了极大的发展和进步。
而在飞行器的设计和研发过程中，轻量化设计及其优化是至关重要的一部分。
在本文中，我们将深入探讨飞行器轻量化设计及其优化的重要性和实现方法。
一、轻量化设计的重要性1.1 经济性轻量化设计可以降低飞机的总重量，从而减少油耗和减轻发动机负荷。
这不仅能够提高飞机的经济性，还能降低飞机的运营成本。
1.2 安全性轻量化设计可以提高飞机的飞行性能，减少飞机的惯性和迎角，从而降低飞机在高速飞行中的风险。
此外，在飞机遭遇紧急情况时，轻量化设计能够提高飞机的急转和爬升速度，从而提高飞机的应急逃生能力。
1.3 环保性轻量化设计能够降低飞机的油耗和排放量，减少对环境的污染，进而提高飞机的环保性。
二、轻量化设计的方法2.1 材料选择飞机中的各种材料可以按照强度、刚度和密度的比例选择，以实现轻量化。
在保证强度和安全性的前提下，选择轻量化的材料可以有效地降低飞机的总重量。
2.2 结构优化飞机的各个部件的结构可以进行优化设计。
通过采用拓扑优化、形状优化等方式，可以实现轻量化和有效的结构设计。
2.3 加工工艺加工工艺的优化也可以实现轻量化，如采用先进的复合材料加工工艺，能够实现更高效的材料运用，减少废料的产生，降低成本。
三、轻量化设计的实现方法3.1 仿真分析使用计算机辅助设计软件，利用有限元法等方法，对飞机的结构进行仿真分析。
通过对各个部件的受力分析和结构优化，实现飞机的轻量化设计。
3.2 智能制造智能制造可以实现对飞机的精准加工，提高材料的利用率和加工效率，从而实现轻量化设计。
3.3 制造工艺的优化制造工艺的优化可以进一步提高轻量化设计的实现效果。
通过研究制造工艺，寻找能够提高材料利用率的方法，实现轻量化设计的最优化。
总之，飞行器轻量化设计一直是飞行器研发的重要领域之一，通过多种方法，可以实现轻量化设计，提高飞机的性能，降低运营成本，提高安全性和环保性，促进整个行业的发展。
飞行器机身结构的强度与刚度优化设计方法
飞行器机身结构的强度与刚度优化设计方法飞行器机身结构的强度与刚度优化设计方法是航空工程中的重要研究方向之一。
为了确保飞行器在飞行过程中具有足够的强度和刚度，以及提高其飞行性能和安全性，科学家和工程师们致力于寻找高效的设计方法。
本文将介绍飞行器机身结构的强度与刚度优化设计方法，并探讨其在飞行器设计领域的应用。
一、飞行器机身结构设计的背景和挑战在飞行器的设计过程中，机身结构的强度和刚度是至关重要的指标。
机身结构必须能够承受各种外部载荷和飞行动力学力的影响，同时保持足够的刚度，以确保飞行器在高速飞行时不会发生形变和振动。
然而，机身结构的设计面临着一些挑战，例如，如何在保持足够强度和刚度的同时减少结构的重量，以提高飞行性能和降低燃料消耗。
二、飞行器机身结构的强度优化设计方法（1）材料优化选择：选择合适的材料是飞行器机身结构强度优化的第一步。
工程师们需要考虑材料的强度和刚度特性，以及材料的重量和成本。
常见的材料选择包括铝合金、复合材料和钛合金等。
通过使用高强度、低密度的材料，可以在不牺牲结构强度和刚度的前提下减轻机身结构的重量。
（2）结构优化设计：通过结构的形状、布局和连接方式等方面的优化设计，可以提高飞行器机身结构的强度。
例如，采用适当的流线型设计可以降低气动载荷，在飞行中减少结构受力；合理的加强筋和框架布局可以增加机身的承载能力；针对不同部位进行不同的连接方式选择，可以提高连接处的强度。
结构优化设计需要综合考虑飞行器的强度要求、重量要求和制造难度等因素。
三、飞行器机身结构的刚度优化设计方法（1）材料刚度选择：选择合适的材料刚度是飞行器机身结构刚度优化的关键。
对于需要较高刚度的部位，可以选择具有高模量的材料，如碳纤维复合材料。
同时，还可以采用层析布局来调整材料的刚度分布，使不同部位具有不同的刚度。
（2）结构刚度优化设计：通过在结构中添加适当的加强筋和支撑结构，可以增加飞行器机身的刚度。
此外，借助有限元分析和计算机模拟等方法，可以对机身结构进行系统地刚度优化设计。
飞行器轻量化设计的关键技术探讨
飞行器轻量化设计的关键技术探讨在现代航空航天领域，飞行器的轻量化设计已经成为一个至关重要的研究方向。
轻量化不仅能够提高飞行器的燃油效率、增加航程和有效载荷，还能提升其机动性和操控性能。
实现飞行器的轻量化设计需要综合运用多种关键技术，这些技术涵盖了材料科学、结构设计、制造工艺等多个领域。
材料的选择与创新是轻量化设计的基础。
高强度、高比强度的先进材料在飞行器制造中扮演着关键角色。
例如，碳纤维增强复合材料（CFRP）具有优异的力学性能，其强度和刚度比传统金属材料高得多，同时密度却大大降低。
这种材料在飞机机翼、机身等结构中的应用，可以显著减轻飞行器的重量。
钛合金也是一种常用的轻质高强材料，其耐高温、耐腐蚀的特性使其在发动机部件等高温环境下能够发挥出色性能。
在结构设计方面，拓扑优化技术是实现轻量化的重要手段。
通过数学算法和计算机模拟，拓扑优化可以在给定的设计空间和约束条件下，找到最优的材料分布方案。
例如，在设计飞行器的框架结构时，可以根据受力情况确定哪些部位需要更多的材料，哪些部位可以减少材料甚至去除，从而在保证结构强度和刚度的前提下，最大限度地减轻重量。
另外，薄壁结构的设计也在轻量化中起到了重要作用。
薄壁结构在保证承载能力的同时，能够最大限度地减少材料的使用量。
然而，薄壁结构在制造和使用过程中容易出现失稳和局部屈曲等问题，因此需要精确的分析和设计方法来确保其可靠性。
增材制造技术（3D 打印）为飞行器轻量化设计带来了新的机遇。
传统制造工艺往往受到模具和加工方法的限制，而 3D 打印可以实现复杂形状的一体化制造，无需拼接和组装，减少了连接部位的重量和潜在的失效风险。
此外，3D 打印还能够根据设计需求实现材料的梯度分布，进一步优化结构性能。
除了上述技术，多学科设计优化（MDO）也是实现飞行器轻量化的重要方法。
MDO 综合考虑了空气动力学、结构力学、飞行性能等多个学科的相互影响，通过协同优化找到最优的设计方案。
基于ansys workbench的龙门架拓扑优化设计
