机械三维造型与设计题库
基础知识：单项选择题：1、Pro/E是一个（）软件。
D(A) CAD （B） CAM （C） CAE （D） CAD/CAM/CAE2、Pro/E是由（）公司推出的。
A(A) 美国PTC （B）美国UG （C）美国UGS公司（D）美国Autodesk公司3、下面不属于三维造型软件的是（）。
B(A) Pro/E （B） Protel （C） Solidwork （D） UG4、下面哪重功能Pro/E不能完成？（）D(A) 三维造型（B）工程图（C）运动仿真（D）文档编辑5、Pro/E不能应用于哪个行业？（）D(A) 航空航天（B）汽车制造（C） NC加工（D）服装设计6、使用（）键可以使模型回到标准视图观察角度。
A(A) Ctrl+D （B） Ctrl+M （C） Shift+M （D） Shift+D7、Pro/E建模的基本单位是（）C(A) 图元（B）约束（C）特征（D）拉伸8、消息不同时，提示图标不同，表示出错的图标是（）。
D(A) （B）（C）（D）9、解决尺寸和约束冲突的方法是（）。
D(A) 删除图元（B）删除点（C）删除制束（D）删除约束或尺寸10、连续多次选择图元时需要使用（）键和选取项目工具。
A(A) Ctrl （B） Shift （C）Enter （D） Alt8、消息不同时，提示图标不同，表示提示的图标是（）。
A(A) （B）（C）（D）12、控制尺寸显示的按钮是（）。
B(A) （B）（C）（D）13、对称约束的符号是（）。
A(A) →←（B）——（C）⊥（D）∥14、水平向右书写文字在屏幕上拾取点的顺序是（）。
A(A) 先下点，后上点，两点竖直对齐（B）先上点，后下点，两点竖直对齐（C）先左点，后右点，两点水平对齐（D）先右点，后左点，两点水平对齐15、保存草绘时，默认的文件扩展名为（）。
B(A) .dwg （B）.sec （C）.drw （D）.iges16、打断图元的工具在（）工具之后。
A(A) （B）（C）（D）（E）17、下面哪种标注半径的方式是正确的（）。
B(A) 左键两次单击圆或圆弧，中键单击欲放置尺寸的位置（B）左键一次单击圆或圆弧，中键单击欲放置尺寸的位置（C）选择圆或圆弧，单击鼠标右键，在出现的快捷菜单中选择【半径】命令（D）直接单击标注半径工具18、标注弧度时，至少要拾取（）个点。
D(A) 1 （B）2 （C）3 （D）419、CAD的一般流程是（）。
A(A) 概念设计—工业造型—三维建模—二维工程图（B）工业造型—概念设计—三维建模—二维工程图（C）二维工程图—工业造型—概念设计—三维建模（D）二维工程图—三维建模—工业造型—概念设计20、下面关于使用拉伸工具生成第一个实体特征时，拉伸截面说法正确的是（）。
D(A) 截面可以开放（B）截面可以出现出头的线条（C）截面的线条可以重合（D）截面必须闭和、不出现重合线条，线条不出头21、使用边线草绘截面时，类型不包括（）。
D(A) 单个（B）链（C）环路（D）闭合22、拭除文件的下一级菜单有（）命令。
A(A) 当前（B）下一个（C）旧版本（D）全部23、零件保存时的扩展名为（）。
B(A) .sld （B） .prt （C）.stl （D） .iv24、拉伸时加厚草绘工具不能向（）加厚。
C(A) 内（B）外（C）前（D）两侧25、下面哪种说法是正确的。
（）。
B(A) 第一次创建旋转实体特征时必须截面闭合（B）第一次创建旋转实体特征时截面不一定闭合（C）创建旋转特征时截面可以在轴线两侧（D）创建旋转特征时截面可以有出头线26、为了生成工程图时能够自动生成直径尺寸，应该（）。
B(A) 直接标注图元到中心线的距离（B）以中心线为对称线标注对称尺寸（C）草绘时直接标注直径（D）使用自动标注的尺寸27、孔的放置类型不包括（）。
C(A) 线性（B）同轴（C）放射（D）直径28、使用直径类型放置孔时，有（）个次参照。
B(A) 1 （B） 2 （C） 3 （D） 429、使用（）工具可以创建沉头孔。
C(A) （B）（C）（D）30、使用（）工具可以创建埋头孔。
A(A) （B）（C）（D）31、使用（）工具可以控制标准孔有无螺纹。
B(A) （B）（C）（D）32、倒圆角的类型不包括（）B(A) 圆形（B）双曲线（C）圆锥（D） D1 X D2圆锥33、使用可变圆角时，在位置列表中出现0-1之间的小数，其含义为（）。
A(A) 距离起点的相对距离（B）距离起点的绝对对距离（C）圆角半径大小（D）圆角半径占边线长度的百分比34、当圆锥系数为（）时，圆锥倒角为圆角。
D(A) 10 （B） 0.95 （C） 0.05 （D） 0.535、创建抽壳和倒角特征的顺序为（）C(A) 先抽壳后倒角（B）同时进行（C）先倒角后抽壳（D）倒一条边的角抽一个面的壳36、欲使复制出的特征和源特征保持同时变化，可以在复制使选择（）命令。
B(A) 独立（B）从属（C）参考（D）实例37、旋转复制属于（）复制的子类型。
B(A) 新参考（B）移动（C）相同参考（D）镜像38、使用尺寸方式创建环行阵列时，导引尺寸为（）。
A(A) 角度（B）直径（C）半径（D）线性尺寸39、欲创建电脑壳上的散热孔，需要使用（）阵列。
D(A) 尺寸（B）表（C）轴（D）填充40、筋的加厚方向有（）个。
C(A) 1 （B） 2 （C） 3 （D） 441、拔模时，拔模角的参照不能选择（）。
C(A) 平面（B）轴（C）曲线（D）两点42、拔模的角度范围是（）。
D(A) 0-30 （B） -15-15 （C） 0-15 （D） -30-3043、拔模的侧选项中没有（）。
D(A) 独立拔模侧面（B）从属拔模侧面（C）只拔第一侧（D）只拔左侧44、下面的说法错误的是（）。
C(A) 扫描轨迹不能自身相交（B）扫描轨迹相对于截面不能太小（C）截面不一定垂直于轨迹（D）草绘截面时，截面附着在轨迹的起始点45、当轨迹闭合时，关于截面的说法正确的是（）。
B(A) 截面需要是闭合的（B）截面必须开放（C）截面可以开放也可以闭合（D）截面可以相交出头46、使用（）工具可以创建斜圆台。
C(A) 扫描（B）混合（C）扫描混合（D）螺旋扫描47、下面关于扫描混合的说法正确的是（）。
B(A) 没有轨迹（B）有轨迹（C）有一个截面（D）有两个截面48、关于螺旋扫描的轨迹，下面哪种说法是正确的。
（）D(A) 必须是直线（B）必须是曲线（C）可以闭合（D）可以是直线也可以是曲线但必须开放49、使用螺旋扫描创建压缩弹簧时需要创建（）段轨迹。
C(A) 3 （B） 4 （C） 5 （D） 650、可变截面扫描有（）条原始轨迹。
A(A) 1 （B） 2 （C） 4 （D） 351、可变截面扫描有（）条一般轨迹。
D(A) 1 （B） 2 （C） 4 （D）至少一条*52、边界混合可以生成（）。
A(A) 曲面（B）薄板（C）实体（D）曲线53、模型的显示方式有几种（）。
D(A) 1 (B) 2 (C) 3 (D) 454、孔特征的放置类型有（）种。
D(A) 1 (B)2 （C）3 （D）455、尺寸标注中，角度的标注方法为（）。
A(A)左键选取两线段，单击中键位置确定(B)左键选取两端点，再选取顶点，单击中键位置确定（C）右键选取两线段，单击中键位置确定（D）左键选取顶点，再选取一条边线，单击中键位置确定56．下列能够实现锁定约束的是（）。
B（A）ctrl+shift （B）shift+右键（C）ctrl+空格（D）shift+空格57．下列哪项不属于装配约束（）。
B（A）对齐（B）中点（C）匹配（D）插入58、镜像特征时的参照基准只能是（）。
B（A）基准轴（B）平面（C）基准点（D）坐标系59、（）是草绘时系统自动标注的尺寸，呈灰色。
对图形的形状和位置不起约束作用。
A（A）弱尺寸（B）强尺寸（C）修改尺寸（D）参考尺寸60、下列哪项不属于孔特征（）C（A）草绘孔（B）直孔（C）方孔（D）标准孔61、下列不属于混合特征的基本形式的是（）B（A）平行（B）垂直（C）旋转（D）一般62、在混合特征中，如果创建了三个截面，完成后提示输入截面3的深度，截面三的尺寸参考是（）B（A）截面一相对与截面三的尺寸（B）截面二相对与截面三的尺寸（C）截面三相对与参考平面的尺寸（D）以上都不对63、下列不属于倒角的是（） C（A）角度*角度（B） D1*D2 （C）角度*D （D） 45*D64、拔模特征主要用于（）零件设计。
C（A）实体（B）配合（C）铸造（D）普通65、扫描混合需要创建（）D（A）一条轨迹线（B）一条曲线（C）多个截面（D）一条轨迹线和多个截面判断题：1、安装Pro/E软件需要计算机有网卡。
（ t ）2、使用Pro/E软件时必须使用三键鼠标。
（ f）3、想使Pro/E软件显示为中文界面，需要设置环境变量“lang”= “chs”。
（ t ）4、使用Pro/E时，计算机的虚拟内存设得越大越好。
（ f）5、欲使Pro/E的菜单显示为中英文双语，可在选项对话框中设置“menu_translation”选项的值为“both”。
（ t ）6、Pro/E软件只能在计算机上模拟数控加工过程，不能生成数控程序控制数控机床加工零件。
（f ）7、使用Pro/E软件之前必须设置启动目录，进入设计界面后要设置工作目录。
（ f ）8、草绘面可以是平面也可以是曲面。
（ f）9、视图平移使用的快捷键是按住Ctrl键和鼠标中键拖动鼠标。
（ f ）10、滚动鼠标的滚轮不能缩放视图，必须按住Ctrl键同时滚动鼠标滚轮才能缩放视图。
（ f ）11、应该使用菜单【文件】/【属性】命令可以配置Pro/E的配置文件“config.pro”。
（ t ）12、用户可以自定义界面，将操控板置于图形区之上。
（ t ）13、草绘模块中，强约束和弱约束可以相互转化。
（ f ）14、强尺寸不能转化为弱尺寸。
（ t ）15、可以单独控制弱尺寸的显示与否。
（ t ）16、能对两条直线直接使用对称约束，但必须有中心线才能完成。
（ f ）17、使用相等半径约束时，在半径相等的圆弧图元周围会出现“Rn”符号，“n”根据相等图元的数目决定。
（ f ）18、椭圆是圆的特殊情况，可以使用圆工具绘制椭圆。
（ f ）19、绘制同心圆时，应该首先选择圆或者圆弧。
（ t ）20、可以首先输入尺寸再绘制图元，这样绘制的图元比较精确。
（ f ）21、草绘文本的长度一般小于79个字符。
（ t ）22、使用草绘的旋转工具时，可以改变旋转中心，也可以改变图形的比例。
（ t ）23、草绘过程中显示约束时，右键单击禁用约束，按 SHIFT 键同时右键单击锁定约束，使用 TAB 键切换激活的约束。
三维设计一级2020.9真题全国青少年三维创意设计等级考试
青少年三维创意设计等级考试理论综合试卷（一级）2020年9月分数：100 题数：40一、单选题(共20题，每题2分，共40分)1.青少年通过三维设计软件创作月球车模型，其目的是什么？（）A. 激发和提升对宇宙探索的热情B. 要造一辆真实的月球车，登陆月球C. 检测软件能不能完成复杂模型的设计D. 要买一辆月球车模型试题编号：20200824-38试题类型：单选题标准答案：A试题难度：一般2.三维模型上的立体文字是通过哪些命令得到的？（）A. 预制文字 + 草图编辑B. 预制文字 + 拉伸C. 预制文字 + 图片D. 预制文字 + 拔模试题编号：20200824-30试题类型：单选题标准答案：B试题难度：一般3.在三维软件中观看正方体时，同时最多可以看到几个面？（）A. 1个B. 2个C. 3个D. 4个试题编号：20200824-10试题类型：单选题标准答案：C试题难度：一般4.在三维建模过程中，鼠标的作用不包括哪些？（）A. 旋转工作区B. 移动工作区C. 穿透模型D. 选择功能命令试题编号：20200824-08试题类型：单选题标准答案：C试题难度：一般5.熔融沉积式3D打印工艺是将材料加热至熔融状态，然后通过哪种方式才能形成立体模型呢？（）A. 切削B. 焊接C. 逐层堆积D. 拼插试题编号：20200824-01试题类型：单选题标准答案：C试题难度：一般6.判断以下哪个草图轮廓是不能直接拉伸的？（）A. （1）B. （2）C. （3）D. （4）试题编号：20200824-23试题类型：单选题标准答案：D试题难度：一般7.三维设计软件是将我们大脑中构思的想法转变成为什么？（）A. 数字化模型B. 纸质图片C. 实物模型D. 他人想法试题编号：20200824-02试题类型：单选题标准答案：A试题难度：一般试题解析：8.三维设计软件与二维设计软件的区别是什么？（）A. 三维设计软件可以通过调整视角，从多个角度观察模型B. 三维设计软件只能做立体的模型C. 二维设计软件没有实质性作用D. 二维设计软件是专业领域才使用的工具试题编号：20200824-06试题类型：单选题标准答案：A试题难度：一般9.下载他人三维模型文件时，哪些做法是正确的？（）A. 一定要当面告诉原作者B. 必须要支付费用才能下载C. 征得原作者同意或支付相应报酬后即可下载模型D. 搜索是否有盗版的模型能免费下载试题编号：20200824-11试题类型：单选题标准答案：C试题难度：一般试题解析：10.三维设计软件中，绘制二维草图的意义是什么？（）A. 便于得到多种形态的三维模型B. 必须绘制二维才能生成三维C. 设计的必要过程D. 便于他人观看试题编号：20200824-24试题类型：单选题标准答案：A试题难度：一般11.下面关于作品的创新设计说法哪个是正确的？（）A. 如果是世界上已有的产品，就不能再进行创新B. 创新创造的作品只能是实验室的科研人员才能发现C. 创新设计可以参考同类型的优秀作品D. 创造力是天生的，无法锻炼提升试题编号：20200824-37试题类型：单选题标准答案：C试题难度：一般12.如图所示六面体与球体的位置关系不可能是什么？（）A. 只有一个点接触B. 互相无接触C. 球与六面体的中心坐标完全相同D. 存在相重叠的部分试题编号：20200824-29试题类型：单选题标准答案：C试题难度：一般13.预制文字命令哪个在命令栏中？（）A. 草图编辑B. 草图绘制C. 基本编辑D. 基本实体试题编号：20200824-22试题类型：单选题标准答案：B试题难度：一般14.公路自行车的座椅位置很高，其主要目的是为了解决什么？（）A. 造型美观，消费者喜欢B. 为了适用特殊的人群C. 保证骑车时可以看的更远D. 能最大程度地发力，且保护骑手的膝盖试题编号：20200824-42试题类型：单选题标准答案：D试题难度：一般15.下列哪项不是基本实体中的功能？（）A. 直线B. 圆环体C. 圆柱体D. 球体试题编号：20200824-26试题类型：单选题标准答案：A试题难度：一般16.三维设计软件中，圆柱体通常通过哪两个尺寸来控制形状的？（）A. 底面半径和高度B. 底面周长和高度C. 底面面积和高度D. 顶面半径和底面周长试题编号：20200824-25试题类型：单选题标准答案：A试题难度：一般17.“创客”的核心思想是“创新、实践和分享”，其中“实践”指的是什么？（）A. 进行头脑风暴B. 把创意制作成实物模型C. 把自己的模型和别人分享D. 造出世界上没有的东西试题编号：20200824-09试题类型：单选题标准答案：B试题难度：一般18.在三维设计软件中，A和B大小完全相同的方块堆叠在一起，拖动A方块会出现什么情况？（）A. 两个方块一起移动B. 只有A移动C. 两个方块都无法移动D. 只有B移动试题编号：20200824-27试题类型：单选题标准答案：B试题难度：一般19.等腰直角三角形的一条直角边是水平方向，那么另外一条直角边是什么形态？（）A. 是竖直方向的B. 与水平直角边的夹角是45°C. 与水平直角边的长度不相同D. 与斜边的夹角是60°试题编号：20200824-20试题类型：单选题标准答案：A试题难度：一般20.在绘制椭圆形时，可以调整的是什么？（）A. 长轴与短轴B. 长轴、短轴和角度C. 长轴、短轴、角度和弧度D. 长轴、短轴、角度、弧度和周长试题编号：20200824-21试题类型：单选题标准答案：B试题难度：一般二、判断题(共10题，每题2分，共20分)21.学习三维设计并不只是会制作模型，还可以学到数学知识、设计思维等。
sw三维建模练习题曲面
sw三维建模练习题曲面一、基础曲面建模1. 创建一个长方体，并将其一个面拉伸成斜面。
2. 利用曲面裁剪工具，在一个球体上裁剪出一个五角星形状。
3. 在圆柱体上创建一个环形曲面。
4. 通过两个相交的圆柱体一个相交曲面。
5. 利用曲面放样命令，创建一个花瓣形状的曲面。
二、高级曲面建模1. 创建一个螺旋形的曲面。
2. 利用边界曲面命令，创建一个不规则多边形曲面。
3. 在一个圆锥体上创建一个波浪形的曲面。
4. 通过多个点一个NURBS曲面。
5. 利用曲面扫掠命令，创建一个螺旋面与直面相接的曲面。
三、曲面编辑与优化1. 对一个已有点云数据进行曲面拟合。
2. 将两个曲面进行合并操作。
3. 利用曲面修剪工具，对一个复杂曲面进行修剪。
4. 对曲面进行加厚处理，实体。
5. 优化曲面网格，提高曲面质量。
四、曲面分析与应用1. 计算曲面面积和体积。
2. 分析曲面曲率，找出曲率较大的区域。
3. 利用曲面投影命令，将一个文字图案投影到曲面上。
4. 创建一个曲面贴图，模拟真实材质效果。
5. 对曲面进行光照分析，观察光照效果。
五、综合实战练习1. 设计一个具有流线型曲面造型的汽车模型。
2. 创建一个具有艺术感的曲面雕塑。
3. 利用曲面建模技巧，设计一个创意家居用品。
4. 复杂曲面造型练习：设计一个机械零件。
5. 结合曲面与实体建模，设计一个手机壳。
六、曲面修复与转换1. 修复曲面上的缝隙和孔洞。
2. 将一个多面体曲面转换为NURBS曲面。
3. 将多个曲面片转换为整体曲面。
4. 将曲面转换为网格模型。
5. 将曲面转换为参数化曲面。
七、曲面特征与细节1. 在曲面上创建凹槽和凸台特征。
2. 利用曲面倒圆角命令，创建曲面间的过渡圆角。
3. 在曲面上添加装饰性图案。
4. 创建曲面上的加强筋。
5. 在曲面上阵列特征。
八、曲面动力学模拟1. 对曲面进行动力学分析，模拟水滴落在曲面上的效果。
2. 模拟曲面在风力作用下的变形情况。
3. 分析曲面在受到撞击时的应力分布。
三维造型设计(UG)学习通课后章节答案期末考试题库2023年
三维造型设计(UG)学习通课后章节答案期末考试题库2023年1.当建立特征和尺寸约束草图时，系统将自动生成表达式。
参考答案:对2.当使用Trim Body去修剪一目标体时，没有参数信息被保留。
参考答案:对3.机床的重复定位精度高，则加工的（）。
参考答案:一批零件尺寸精度高4.当在一个有参的实体上执行拆分体命令，那么剩下的实体的参数如何变化?参考答案:将被移除5.只有在图纸上没有投射视图存在，才可以改变投射角。
参考答案:对6.哪种方式无法删除基准面？参考答案:选中基准面，按Backspace键7.当执行布尔操作中，出现零厚度的实体时，系统发出的错误提示信息是：参考答案:非歧义实体8.对于沟槽特征，安放表面必须是柱面或锥面。
参考答案:对9.若要在视图中添加视图相关曲线，你必须选择该视图，在鼠标右键的菜单中选择参考答案:扩展成员视图10.拉伸（Extrude）和旋转（Rotate）一个开口的截面线串，只能建立片体，不能建立实体。
参考答案:错11.使用下列哪个工具可以编辑特征参数，改变参数表达式的数值？参考答案:部件导航器12.可以利用编辑－变换的方法移动孔的位置。
参考答案:错13.请参照下图构建零件问题：请问零件体积为多少立方毫米？参考答案:92445.64995394714.题目：参照下图构建零件模型请问零件体积为多少立方毫米？参考答案:4092.40114205815.下列哪种方式可以定义实体密度。
参考答案:在【建模首选项】中设置。
16.利用拉伸特征，既可以创建实体，也可以创建片体。
参考答案:对17.如果表达式的维度设置为Constant，表达式名称是区分大小写的。
参考答案:对18.如果不需要用到缺省的引用集整集（Entire）和空集（Empty）时,可以将其删除参考答案:错19.参照下图构建零件模型。
注意其中的相切、共线等几何关系。
请问其体积为多少立方毫米？参考答案:217181.72591461220.参照下图构建零件模型，请问零件体积为________mm3 ？提示：测量方法：分析-测量体，选择实体，系统将给出体积值。

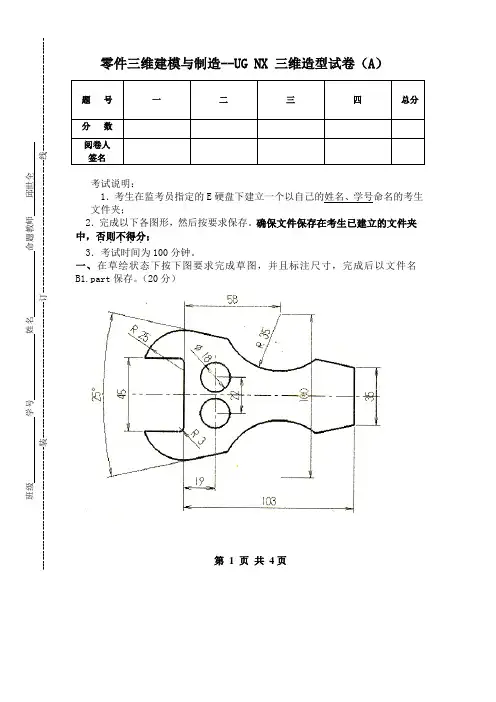

零件三维建模与制造--UG NX 三维造型试卷(A)
零件三维建模与制造--UG NX 三维造型试卷（A）
题号
一
二
三
四
总分
分数
阅卷人 签名
考试说明： 1．考生在监考员指定的 E 硬盘下建立一个以自己的姓名、学号命名的考生
文件夹； 2．完成以下各图形，然后按要求保存。确保文件保存在考生已建立的文件夹 中，否．则．不．得．分．； 3．考试时间为 100 分钟。 一、在草绘状态下按下图要求完成草图，并且标注尺寸，完成后以文件名 B1.part 保存。（20 分）
命题教师 邱世全
Байду номын сангаас
姓名
学号
班级
第 1 页 共 4页
二、按照图形尺寸用 UG NX 完成其三维曲线，且以文件名 B2.part 保存。(20 分) 三、按照图形尺寸用 UG NX 完成其三维形体造型，且以文件名 B3.part 保存。(30 分)
第2页共 4页
四、按照图形尺寸用 UG NX 完成其三维形体造型，且以文件名 B4.part 保存(30 分) 第3页共 4页
机械CADCAM技术试卷及答案
一、选择正确答案（每题1分，共10分）1．广义的CAD包括设计和（）两个方面。
A 制造B 造型C 仿真 C 分析2．CAD/CAM集成是指（）和物理设备两方面的集成。
A 技术B 信息C 网络D 机床3．CAD/CAM系统中，输入输出的非数值信息可能是（）、文本、字符等。
A 阿拉伯数字B 个人的姓名C 图形数据D 数据库中的英文数据4．计算机图形处理一般指（）图形的处理。
A 矢量B 标量C 点阵D 象素5．齐次坐标是用（）向量来表示一个N维向量的坐标表示法。
A N-1维B N维C N+1维D N+2维6．视区决定了窗口中的图形要在屏幕上显示的（）和大小。
A 色彩B 亮度C 尺寸D 位置7．数据模型是描述数据（）和性质，数据之间的联系以及施加在数据或数据联系上的一些限制。
A 尺寸B 结构C 色彩D 数量8．零件信息包括零件的（）和工艺信息两部分内容。
A 拓扑信息B 形状信息C 尺寸信息D 几何信息9．测试是测量、检测、（）等的总称。
A 检验B 实测C 试验D 数据处理10．点位控制是指点到点的控制，只要求控制准确的（）位置。
A 机床工作台B 加工工件C 加工尺寸D 加工坐标点二、判断对错（正确用√，错误用×，答对1题得2分，共10分）1．狭义的CAD包括有限元分析。
（）2．拓扑信息是指拓扑元素的数量及其相互间的连接关系。
（）3．通常把参数法描述的图形叫参数图形，也叫矢量图形。
（）4．CAXA制造工程师属于应用软件。
（）5．虚拟制造技术是通过对制造知识进行系统化组织与分析，对部分制造过程建模，在计算机上进行设计评估和制造活动仿真。
（）三、简答题（每题5分，共15分）1．CAD/CAM的基本功能是什么？（不必解释各功能具体含义）2．数字化模型的主要作用是什么？3．绘出派生式CAPP系统的工作流程图？四、简单分析计算题（每题5分，共15分）1．针对下图，将图形沿X负方向移动5，Y正方向移动10，求出移动后的各点坐标并绘出移动后的图形。

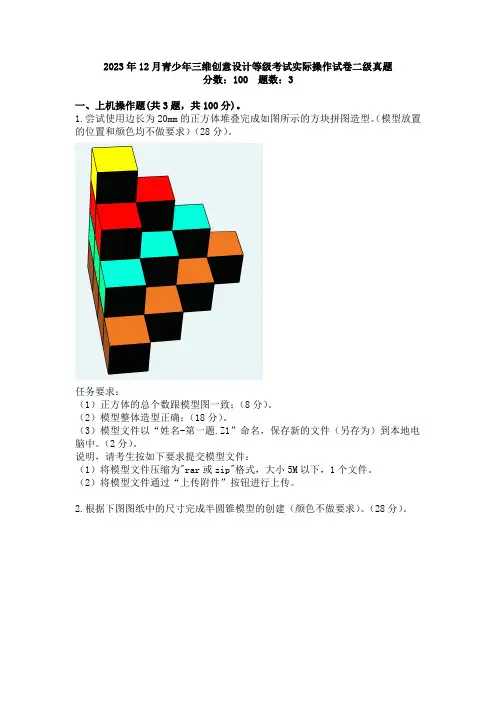

2023年12月青少年三维创意设计等级考试实际操作试卷二级真题
2023年12月青少年三维创意设计等级考试实际操作试卷二级真题分数：100 题数：3一、上机操作题(共3题，共100分)。
1.尝试使用边长为20mm的正方体堆叠完成如图所示的方块拼图造型。
（模型放置的位置和颜色均不做要求）（28分）。
任务要求：（1）正方体的总个数跟模型图一致；（8分）。
（2）模型整体造型正确；（18分）。
（3）模型文件以“姓名-第一题.Z1”命名，保存新的文件（另存为）到本地电脑中。
（2分）。
说明，请考生按如下要求提交模型文件：（1）将模型文件压缩为"rar或zip"格式，大小5M以下，1个文件。
（2）将模型文件通过“上传附件”按钮进行上传。
2.根据下图图纸中的尺寸完成半圆锥模型的创建（颜色不做要求）。
（28分）。
任务要求：（1）半圆锥的底面圆心点定位在(0,0,0)的位置；（8分）。
（2）模型尺寸符合图纸要求；（颜色不做要求）（18分）。
（3）模型文件以“姓名-第二题.Z1”命名，保存新的文件（另存为）到本地电脑中。
（2分）。
说明，请考生按如下要求提交模型文件：（1）将模型文件压缩为"rar或zip"格式，大小5M以下，1个文件。
（2）将模型文件通过“上传附件”按钮进行上传。
3.在题目中点击“素材下载”链接，把rar模型文件下载到本地电脑，解压缩后打开“礼盒.Z1”模型，且把盖子反转并放置与盒子平齐，最后导出能对其进行切片分层的stl格式文件，并按要求保存文件。
（24分）。
任务要求：（1）礼盒盖子能正确放置；（7分）。
（2）礼盒盖子底部与礼盒底部平齐；（7分）。
（3）导出stl模型文件，且以“姓名-第三题.stl”命名，保存新的文件（另存为）到本地电脑中。
（10分）。
说明，请考生按如下要求提交模型文件：（1）将模型文件压缩为"rar或zip"格式，大小5M以下，1个文件。
（2）将模型文件通过“上传附件”按钮进行上传。
机械制图习题集附带答案
36-3 36-5
（1）
（2）
37-(1)
37-(2)
返回
28 – 1
返回
答案
28 – 2
返回
答案
28 – 3
返回
答案
28 – 4
返回
答案
1.补全剖视图中所缺轮廓线及剖面线.
29 – 1(1)
返回
答案
1.补全剖视图中所缺轮廓线及剖面线.
29 – 1(2)
返回
答案
1.补全剖视图中所缺轮廓线及剖面线.
返回
答案
32 – 8
返回
答案
32 – 9
返回
答案
32 – 10
返回
答案
32 – 11
返回
答案
33 – 12
返回
答案
33 – 13
返回
答案
33 – 14
返回
答案
（1）
(1)
A—A
A 34 – 15(1)
A
返回
答案
(2)
（（（222）））
A—A
34 – 15(2)
A
A
A
A
返回
答案
A A 34 – 16
班级
学号
姓名
1
返回
图线练习
2-2
班级
学号
姓名
2
返回
3-1
3-4
3-2 3-5
3-3
返回
4-4
返回
１－４基本练习
班级 学号
姓名
４
1– 1
返回
答案
2– 2
返回
答案
返回
答案
3– 2
《产品三维造型与设计》 UG NX考试试卷
《产品三维造型与设计》UG NX考试试卷B考试时间：120分钟姓名：考号：一、选择题（每小题2分）计：20分1、约束就是精确的控制草图中的对象，约束分为：( ) （此题为多选题）A:尺寸约束 B:几何约束C:自由度约束 D:完全约束2、扫描特征操作生成的体可以为( )。
A:实体 B:片体 C:实体或片体 D:体素3、在创建边缘倒圆特征时，可以应用( )从边缘集中取消选择某一边缘。
（）A:Shift B:Shift+MB1 C:MB1 D:Shift+MB24、以下特征不需要选择水平参考的是( )A:圆柱腔 B:U型键槽 C:矩形键槽 D:燕尾槽5、以下是扫描特征的是：( )A:长方体（Block） B:孔 (Hole) C:圆台（BOSS) D:软管(tube)6、如果选择作缝合操作的片体形成一个封闭的容积，则缝合操作将 ( )。
A:创建多个片 B:操作失败C:创建一个片体 D:创建一个实体7、以下哪个是轮廓线（Profile）命令所不能创建的：( )A:直线 B:样条 C:圆弧 D:与直线相切的圆弧8、设计特征（如凸台）是相对于（）建立的:( )A:其父特征 B:模型空间 C:草图 D:基准9、在缺省情况下，以下哪种方法不能完成草图（退出草图环境）：( ) A:从下拉式菜单按以下路径选择【草图→完成草图】B:激活另一个草图C:使用快捷键命令：Ctrl+QD:键ESC键退出草图10、对于大多数设计特征，安放表面必须是( )。
A:凸表面 B:圆柱面 C:圆锥面 D:平表面二．绘制二维平面图（计：35分）1．绘制如图1所示的二维图形。
（计：15分）图1 二维平面图2．绘制如图2所示的平面图形。
（20分）图2 二维平面图三．创建三维实体模型1．根据给出的弯头零件图，如图3所示。
创建该零件的三维立体模型。
（计20分）图3 弯头零件图2．按图4所示的零件图，创建该零件的三维立体模型。
（计25分）图4 零件图。
机械毕业设计题目汇总
机械毕业设计题目汇总 The document was finally revised on 20211、三维数控机构的设计；2、三维数控系统的设计；3、一种熏香3D打印机的总体设计；4、一种熏香3D打印机的机构设计；5、一种熏香3D打印机的外观设计；6、蔬菜大棚自动控制机构的设计；7、链条钢20Mn2热处理工艺的研究；8、管棒材水浸法超声波探伤机构的设计；9、弹簧调压式纺织摇架三维机构的设计；10、液压调压式纺织摇架三维机构的设计；11、单盘光谱样品砂带机的设计；12、双盘光谱样品砂带机的设计13、垂直分型下芯机液压系统设计14、双盘抛光机的总体设计；15、重型车管带式散热器的总体设计16、多关节工业机器人的总体设计17、Q-300自动金相切割机总体设计与改进18、Q-100自动金相切割机总体设计19、金相切割机的卡具设计20、DMP-5A金相研磨抛光机的设计21、手推式草坪修剪机的设计22. 全自动煎饼机总体机械设计23. 汽车电动座椅的创新设计24．小区立体车库的设计25. 机械提升机的设计26. 挖掘机斗铲的机构设计27. 小型无级变速钻床设计28 切管机的总体设计29. 提升机的总体设计30. 马铃薯播种机的设计31. 重型载货汽车的散热器的改进设计32. 自动式磨样机的总体设计33．汽车电动座椅的传动结构设计34. 新型汽车散热器的设计35. 苹果采摘机械手的设计36. 压铸机舀汤机构的设计37. 无缝钢管穿孔机的设计38. 精轧机的设计39. 遥控喷药飞机的机构设计40. 拉伸试验机的结构设计41. 冲击试验机的机构设计42 润湿角测定仪的机构设计43 混合动力汽车的发展前景44. 铝合金熔炼工艺的研究45. 真空镀膜技术的应用及发展研究46. 磁控溅射复合薄膜的耐腐蚀性能的研究47. 镁合金表面磁控溅射耐腐蚀薄膜制备工艺的研究48. 彩色纳米薄膜双疏（疏水疏油）特性的研究；49. 制备双疏纳米薄膜工艺的研究50.材料常见失效形式的研究1、毛巾锁边机送料机构设计2、毛巾锁边机折边机构设计3、毛巾锁边机分切装置设计4、蔬菜收割机设计5、蔬菜收割机捆扎装置6、海湾扇贝仿生剥取装置设计7、大型清平机清杂部件设计8、大型清平机输送部件设计9、小型电动滑移机底盘设计10、海湾扇贝分级机设计11、海湾扇贝清洗机设计12、小型电动滑移机底盘设计13、垃圾分选筛设计14、输送机设计15、电池浆液混浆机混浆关键部件设计16、蔬菜播种机设计17、基于网络在线设计需求的三维产品建模设计18、电动旋平机底盘设计19、反射体研抛机设计20、五轴龙门加工中心五轴头结构设计21、五轴龙门加工中心机械结构设计22、小型滑移机液压系统设计23、小型滑移机清平部件设计24、小区播种机分播器设计25、小区播种机总体设计26、温室大棚卷帘机接缝帘机构设计27、立体车库横移机构设计28、立体车库升降机构设计29、深松旋耕清平一体化联合作业机30、无砂过滤器双振成型机31、陈腐垃圾均匀布料机32、陈腐垃圾大型复合筛分机33、陈腐垃圾塑料复合精选机34、垃圾振动分选机35、深松整地联合作业机36、保温砌块自动成型机37、燃油箱加油口自动焊接机设计（机制）38、铸钢扣件销轴双环缝自动焊接机设计（机制）39、单车位可先出立体车库设计（机制）40、三轴全动件雕刻机设计（机制）41、vm1580 加工中心钣金设计（机制）42、满行程等级可调水果分级机设计（机制）43、半自动苹果套袋机械手设计（机制）44、燃油箱加油口自动焊接机电控系统设计（机制）45、铸钢扣件销轴双环缝自动焊接机电控系统设计（机制）46、单车位可先出立体车库单车位可先出立体车库设计（机制）题目一：小型坚果破壳机设计题目二：家用玉米脱粒机设计题目三：焊接滚轮架总体设计题目四：板式输送机结构设计题目五：带式输送机结构设计题目六：家用剪草机设计题目七：环保清洁车设计题目八：清扫机器人行走机构设计题目九：垃圾中转站压榨机结构设计题目十：垃圾中转站压榨机液压系统设计题目十一：小型液压机液压系统设计题目十二：顶弯机液压系统设计题目十三：弯管机液压系统设计题目十四：三惰轮齿轮油泵设计题目十五：双惰轮齿轮油泵设计题目十六：连杆加工工艺及夹具设计题目十七：圆柱齿轮注塑模具设计（需用UG软件和零件图对工件进行三维建模）题目十八：基于SolidWorks的减速器模块化设计（利用SolidWorks三维实体建模）1、钻泵体联接面底孔机床的总体设计2、钻泵体联接面底孔机床的夹具设计3、钻泵体联接面底孔机床的右主轴箱设计4、钻泵体联接面底孔机床的左主轴箱设计5、攻泵体联接面螺纹孔机床的总体设计6、攻泵体联接面螺纹孔机床的夹具设计7、攻泵体联接面螺纹孔机床的右主轴箱设计8、攻泵体联接面螺纹孔机床的左主轴箱设计9、钻汽车轴套底孔机床的总体设计10、钻汽车轴套底孔机床的夹具设计11、钻汽车轴套底孔机床的左主轴箱设计12、钻汽车轴套底孔机床的右主轴箱设计13、专用机床铣削头ZX32的设计14、专用机床铣削头齿轮传动装置的设计15、专用机床镗削头ZA32设计1、NJ-I型金属纤维牵引缠绕机总体设计2、NJ-I型金属纤维牵引缠绕机零部件设计3、NDJD-I四轮电动助力车的设计4、WSJX-I型温室大棚开沟装置的设计5、WSJX-I型温室大棚覆土装置的设计6、WSJX-I型温室大棚镇压装置的设计7、NJPQ-I型塑罐自动剖切机总体设计8、NJPQ-I型塑罐自动剖切机零部件设计9、NJYS-Ⅲ山地运输车总体设计10、NJYS-Ⅲ山地运输车传动系统设计11、NJHY-I型滑移机通用平台的设计12、NJBL-Ⅲ地表种植土剥离装置的设计13、NJQG-I型无缝钢管定长切割机的设计14、双层停车停车库升降设备的设计15、NJQT-Ⅲ助力取土器的设计16、铝合金水箱扣压机设计17、发动机活塞模具设计18、IPHONE5手机后盖模具设计19、小型精密折弯机设计20、小型剪板机设计21肉类自动切片机设计1、XH7125数控机床机械设计2、XH7125数控机床电气设计3、CK6136数控车床机械设计4、CK6136数控车床电气设计5、简易立体车库机械设计6、水平循环式立体车库机械设计7、6-3delta式模块化可重构并联机器人机械设计8、6-PSS滑块式模块化可重构并联机器人机械设计9、6-SPS伸缩式模块化可重构并联机器人机械设计10、模块化直角坐标组合机器人机械设计11、6自由度模块化机器人机械设计12、基于ADAMS的刚柔耦合的取土机关键部件动力学分析与优化设计13、体外冲击波碎石机反射杯抛磨机研制14、平面关节SCARA机器人机械设计15、ER20-C20工业机器人电气系统设计16、基于S7-200PLC的12层电梯控制系统设计17、12层电梯轿厢设计18、立体车库方案设计19、工业机器人关键技术及发展战略思考20、数控机床关键技术及发展战略思考（1）环形汽车立体车库设计（1人）（2）水平循环式汽车立体车库设计（1人）（3）垂直循环式汽车立体车库设计（1人）（4）平面移动式汽车立体车库设计（1人）（5）多层循环式汽车立体车库设计（1人）（6）升降横移式汽车立体车库设计（1人）（7）堆垛式汽车立体车库设计（1人）（8）仰卧式汽车立体车库设计（1人）（9）迷你简易升降式汽车立体车库设计（1人）（10）地下自行车立体车库设计（1人）（11）迷你自行车立体车库设计（1人）（12）汽车立体车库关键装备设计（1人）1、直线式包裹分拣机总体设计2、直线式包裹分拣机驱动装置设计3、直线式包裹分拣机张紧装置设计4、直线式包裹分拣机托盘小车设计5、直线式包裹分拣机供包机设计6、直线式包裹分拣机控制系统设计7、水平轴小型风力发电机设计8、铅垂轴小型风力发电机设计9、垂直升降式立体车库总体设计10、垂直升降式立体车库载车板设计11、垂直升降式立体车库旋转平台设计12、垂直升降式立体车库控制系统设计1、玉米免耕施水播种机的设计（3人）2、高地隙自走式高杆植保机的设计（4人）3、气压式精密播种机的设计（3人）1. 对虾排序定向装置设计2. 对虾去头装置设计3. 对虾开背装置设计4. 对虾挑虾线装置设计5. 虾仁定量包装装置设计6. 对虾定量包装装置设计7. 对虾去头开背一体化装置设计8. 板栗去壳机设计9. 板栗去红衣装置设计10 、板栗定向开口装置设计（1）专用运输汽车总体设计（1人）（2）集装箱运输汽车底盘设计（1人）（3）自卸汽车底盘设计（1人）（4）仓栅式汽车底盘设计（1人）（5）混合动力汽车变速器设计（1人）（6）纯电动车汽车变速器设计（1人）（7）纯电动车汽车总体设计（1人）（8）汽车挂车后轮转向系统设计（1人）（9）汽车尾气高效净化装备研究（1人）（10）汽车尾气排放试验研究（1人）1、基于CAE软件的货车车厢强度计算及校核2、混合动力汽车的动力系统设计3、汽车溴化锂汽车空调的结构设计4、汽车DCT双离合器的结构设计5、汽车离合器的设计6、齿轮齿条转向器的设计7、汽车驱动桥的设计8、某电动汽车的动力系统设计9、新型汽车发电机的设计10、发动机废弃能量再利用系统的设计1、单片机自动门控制系统2、花卉温室控制系统3、小区给水控制系统4、煤气泄漏报警系统5、基于单片机的防盗报警系统6、基于单片机的简易粮仓温度控制系统7、基于SMS短信息的智能家居控制系统8 焊接机器人设计9 普通车床机械结构数控化改造研究10 基于PLC的电热炉恒温控制系统1、自动翻串烤串机设计2、核桃去青皮机设计3、小型韭菜条播播种机设计4、对虾虾仁低温干燥机设计5、自走式棉花精量播种机设计6、立式烧烤机设计7、家用立体车库设计8、自走式果圆施肥车设计9、黄瓜采摘机械手设计10、小型大葱收获机设计1.智能家居设计2.输液管理系统设计3.某型零件专用夹具设计4. 高压高温蒸汽发生器设计5.双扇贝开壳技术综述6.废旧塑料粉碎清洗设备的现状及技术发展趋势（论文）7.金相试样计算机辅助分析研究（论文，有C语言基础）8.疲劳强度试验机的机械系统设计（需掌握Solidworks或Pro/E）9.双砂轮切割片轧辊金相切割机设计（2人，需掌握Solidworks或Pro/E）10.车用排气岐管CFD分析（需掌握Solidworks）11.solidworks系列零件开发研究（论文）12.双层立体车库结构优化分析1.温室移动式精准变量施肥机的设计2.小型牧草收割机的设计3. 基于SolidWorks培养料仿生装袋机的设计4.基于SolidWorks圆盘犁仿生设计和强度分析5.青皮核桃剥皮机的设计6.基于SolidWorks的简易三坐标数控机床的建模和仿真7.机械公差与配合查询系统开发8.立体停车库设计1、8×4重型载货汽车的传动系统设计2、重型载货汽车斜置弹簧离合器的设计3、重型载货汽车双级主减速器的设计4、重型载货汽车的转向系统设计5、汽车7速双离合自动变速器的结构设计（双离合部分）6、汽车7速双离合自动变速器的结构设计（变速器部分）7、基于仿生理念的概念车设计（需掌握三维设计软件）8、汽车车身造型研究与设计（需掌握三维设计软件）9、小学生专用校车总体设计10、小学生专用校车车内总布置设计1、移动机器人控制系统设计2、基于S7-200的PLC温室大棚控制系统设计3、基于单片机技术的机械设备定时器的设计4、基于单片机的焊道温度实时测量系统设计5、储粮仓库温度采集及控制系统设计6、基于PLC控制的伺服装配系统设计7、多功能电子称的控制系统设计8、小型纸袋机总体机构设计1、马铃薯力学特性与挖掘铲减阻机理研究2. 小型马铃薯收获机的设计3. 马铃薯挖掘铲工作阻力计算与分析4. 马铃薯挖掘铲片的设计5. 马铃薯挖掘铲片的设计与仿真6. 马铃薯挖掘机摆动分离筛的设计7. 马铃薯挖掘机摆动分离筛的仿真与参数优化8.玉米联合收获机割台的设计9.玉米播种机排种器的设计在汽车车身建模中的应用在汽车车身建模中的应用12.车身轻量化设计1. 河北省马铃薯产业的现状和存在问题及对策分析（论文）2. 国内外马铃薯机械的发展概况（论文）1、零碳小车的设计2、一种对虾清洗机的设计3、剪草机设计4、碎草机设计5、蔬菜打捆机设计6、蔬菜收割机设计7、水射流精密播种机设计8、智能立体车库的设计1、自动取件系统设计2、家庭用绞馅机设计3、多功能切菜机设计4、核桃开壳机设计5、玻璃瓶理瓶机设计6、方便饭盒设计7、蚕豆脱壳机设计（去皮机）8、肥皂盒模具设计9、颗粒状糖果包装机设计10、半流体物定量挤出包装设计1. 基于单片机的电动平衡车的设计（机械部分）2.基于单片机的电动平衡车的设计（硬件设计）3.基于单片机的电动平衡车的设计（软件设计）4.家用智能插座的设计（硬件部分）5.家用智能插座的设计（软件部分）6.基于单片机的液位控制系统设计（硬件）7.基于单片机的液位控制系统设计（软件）8.基于单片机的公交车语音自动报站器系统设计（硬件）9.基于单片机的公交车语音自动报站器系统设计（软件）10.电子单片机万年历的设计（硬件）11.电子单片机万年历的设计（软件）12.基于嵌入式系统的电流变化记录仪1、杂粮盒注塑模具设计2、自动抹墙机设计3、拖布拧干机设计与模型建立4、自充电手电结构设计与模型建立5、瓶盖注塑模具设计6、行走类玩具设计7、牲畜耳标模具设计8、农用滴灌二通管（三通管）模具设计1）现代物流车车厢设计1人2）现代物流车车架设计1人3）现代物流车麦弗逊悬架设计1人4）现代物流车快件分类机械手设计2人5）现代物流车分类快件存储架设计 1人6）电动旅行包行驶机构设计2人7）电动旅行包驱动机构设1人1、铸型输送器整体设计2、铸型输送器下车设计3、铸型输送器轨道设计（一）4、铸型输送器轨道设计（二）5、铸型输送器减速器设计（一）6、铸型输送器减速器设计（二）7、铸型输送器减速器设计（三）8、铸型输送器驱动装置设计（一）9、铸型输送器驱动装置设计（二）1. 中型载货汽车底盘设计9人1）离合器的设计1人2）转向桥的设计1人3）驱动桥的设计1人4）转向系统的设计——转向器及液压助力系统设计2人5）制动系统设计——制动器及制动缸的设计 2人6）悬架设计——弹性元件及减震器设计2人2. 液压机的设计 3人1）本体的设计2）液压控制系统的设计。
学生毕业考试三维模型设计试卷
学生毕业考试三维模型设计试卷课程：三维模型设计班级：姓名： QQ：成绩：一、单项选择题(共 45 分，每题5分)1、3dsmax 中默认情况下是以_ _ __视图方式显示A.1B.2C.3D.42、3dmax 是由美国（）公司开发的一款三维设计软件；A、3dmaxB、AutodeskC、photoshopD、动画3、渲染场景的快捷方式默认为（）A.F9B.F10C.Shift+QD.F114、3ds max是一种运行于windows 操作平台的（）系统A、文字处理B、图像处理C、三维造型与动画制作D、数据处理5、3ds max中提供了四种布尔运算的操作类型分别为交集、差集及切和（）。
A.并集B.附加C.插入D.显示6、视图坐标系是3dsMAX默认的坐标系，实际上它是一种混合坐标系包括（）。
A.局部坐标系和世界坐标系B.屏幕坐标系和万向坐标系C.世界坐标系和屏幕坐标系D.栅格坐标系和万向坐标系7、以下不属于Editspline顶点次物体下操作的按钮的为。
( )A.ConnectB.WeldC.BreakD.Divide8、实现模拟、打碎效果需要用（）。
A.布尔运算B.超级布尔运算C.超级切割器D.放样变形9、 3DS MAX文件/保存命令可以保存的文件类型是（）A.MAXB.DXFC.DWGD.3DS10、在3ds max中，下面哪种不属于复制类型的是（）A.复制B.实例C.参考D.移动11、阵列的复制对象类型有几种（）。
A.4B.3C.2D.112、在使用旋转和缩放工具对对象进行变换时同样来复制对象（）A.AltB.ShiftC.CtrlD.Delete13、布尔运算中合集的含义是（）A.两个物体合并在一起成为一个物体，并且重叠的部分相互结合。
B.两个物体合并后只剩下相交的那一部分。
14、下面那个选型不属于复合物体的对象类型（）。
A.变形B.散布C.一致D.类似15、在3D中要对对象进行修改和编辑，进行工作的基本原则是（）。
