燃油滤清器的拆装
教你动手换汽油格 拆解悦动汽油泵总成
下面就给大家讲解一下步骤，首先拿下后座子，拆下汽油泵总成盖板，将上面的两个汽油管拔下，卸下那几个螺丝。
把汽油泵总成拿出来，操作要小心。
这就是总成。
这是泄压阀。
这是油位浮子，拆卸时要小心。
左边是一个新的汽油格。
这里有个卡簧将浮子拿下来。
把汽油泵插头拔下。
这里也拔下，这样才可以把浮子摘除。
这是拆卸下的浮子。
接下来拿下泄压阀有两个卡扣，用螺丝刀翘下来。
卡箍拆卸下来啦。
用力拔下泄压阀。
之前先把这里拔下来，有个小管卡先用手捏开。
这是卸下来的泄压阀上面有一个胶垫还有一个滤网，注意别忘记装回去。
下面开始拆卸外壳有三个卡扣。
卸下来了拔出
细看
要想拿出滤芯要把这两个卸下来
也有卡扣
这是外壳。
拿下来啦
这个出油管也要拿下上面有三个卡扣，要小心拆卸。
看拿下来啦。
下面拆滤芯(手指处的)两个卡扣，翘下来，要小心拆卸。
就这样拿下来啦。
已经分离出来了
新旧汽油格对比。
汽油泵上面有个胶垫，装的时候千万记住套上。
这个胶垫就是上在这里的
看明白啦吗
出油管这里也有胶垫。
两个胶垫大小不一样
这上面也有胶垫。
看清楚
这上面还有个滤网。
这是汽油泵。
汽油泵底部。
安装过程按拆卸过程逆向操作，就能装回去。

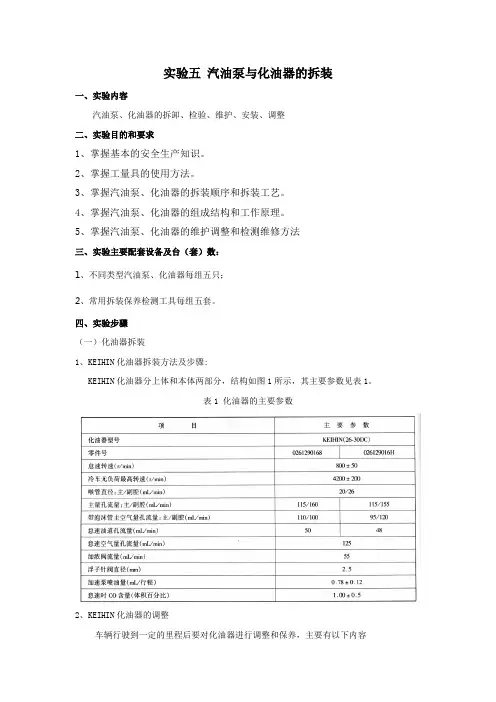

实验五 汽油泵与化油器的拆装
实验五汽油泵与化油器的拆装一、实验内容汽油泵、化油器的拆卸、检验、维护、安装、调整二、实验目的和要求1、掌握基本的安全生产知识。
2、掌握工量具的使用方法。
3、掌握汽油泵、化油器的拆装顺序和拆装工艺。
4、掌握汽油泵、化油器的组成结构和工作原理。
5、掌握汽油泵、化油器的维护调整和检测维修方法三、实验主要配套设备及台（套）数：1、不同类型汽油泵、化油器每组五只；2、常用拆装保养检测工具每组五套。
四、实验步骤（一）化油器拆装1、KEIHIN化油器拆装方法及步骤:KEIHIN化油器分上体和本体两部分，结构如图1所示，其主要参数见表1。
表1 化油器的主要参数2、KEIHIN化油器的调整车辆行驶到一定的里程后要对化油器进行调整和保养，主要有以下内容1)浮子室油面的检查调整浮子室油面高度在化油器出厂时己调整好，一般不需要检查和调整。
如需检查，可拆下化油器上体，并将化油器上体倒置，测量从浮子室底部至化油器上体结合面之间的距离a。
标准距离主腔a=28±1mm、副腔a=30±1mm，如若距离小于标准，化油器工作时，浮子室油平面将过高，反之浮子室油平面过低，浮子针阀的弹簧销子不可有变形。
2）热敏开关检查用欧姆表测量控制自动阻风门的热敏开关和进气管预热器管路的热敏开关的极限值。
自动阻风门的热敏开关几插头片:红色。
规定值:温度低于30℃阻值为0;高于约40℃阻值为∞。
进气管预热器管路的热敏开关。
规定值:温度低于 50℃阻值为0;温度高于约55℃阻值为∞。
3)怠速及一氧化碳含量的调整要求KEIHIN型化油器应在发动机温度达到60℃以上，，阻风门全开，点火正时正确，除远光灯外其他电器都关掉，从空气滤清器上拔下曲轴箱通风软管，观察转速表显示数值，发动机转速应为80O±50r/min，否则通过怠速调整螺钉和节气门调整螺钉进行调整，如图2所示。
怠速调整后，将测量废气的探头插人排气管内，观察废气测试仪表上一氧化碳含量显示值，其额定值的百分率为1.0±0.5。
图解-更换机油及滤芯全过程
#1 图解-更换机油及滤芯全过程（新手必看）
经常自己换的老手们就不用看了，这是给新人的。
车型：轻骑铃木GT125（QS125-5)
准备工具：14号梅花扳手，8号套筒扳手，盆子，漏斗，餐巾纸，新机油和新滤芯（好象是废话）
拧下机油盖，逆时针是松，顺时针是紧。
在发动机底部找到放油螺丝
用14号梅花扳手松开，注意从底下往上看，逆时针是松，顺时针是紧，紧的时候不要太用力了，丝口花了就坏菜了。
如果发动机比较热，拧下螺丝时小心机油烫手
用8号套筒扳手，逆时针松开机油滤芯盖的3颗螺丝，2长1短，记住螺丝的位置，等下装回去时别装错了。
用餐巾纸仔细擦干净机油滤芯室里面的旧机油，边圈上也要擦干净，否则以后会有油污。
大小O型密封圈和滤芯盖也要擦干净，否则装好后会有油渗出来。
机油滤芯室里面那个小O型密封圈千万不要忘了装！～
装上新滤芯，滤芯有孔的一头朝里，像个杯子一样扣进去。
大O型密封圈要装正，否则会渗油。
机油滤芯盖上有个三角刻度，和发动机上的刻度对齐就不会装错位置。
拧回发动机底部放油螺丝，上到位就行了，不要拧太紧，容易滑丝。
套上漏斗，加新机油，如果不换滤芯加900ML就够了，换了滤芯就要加1000ML。
大功告成，发动机器1分钟，熄火，检查机油是否在F和L之间，多了要抽出点，少了要再加点。
汽车更换机油机滤的正确步骤
汽车更换机油机滤的正确步骤
更换汽车机油和机滤的正确步骤如下：
1. 将汽车停在平坦的地面上，拉手刹。
2. 打开车辆发动机盖，找到机油口和机滤位置。
3. 准备好需要更换的机油和机滤。
4. 在机油口周围放置好油桶或油漏盘，以便接收旧机油。
5. 打开机油口盖，并用扳手或扳手插件卸掉机油底壳螺丝。
6. 放下油桶或油漏盘，使旧机油流入其中。
注意避免机油直接接触皮肤，以免引起过敏或烧伤。
7. 将机油底壳螺丝重新安装好并紧固。
8. 找到机滤位置，用专用工具拧下旧机滤。
在拆下机滤之前，可以先用布将周围的零件擦拭干净。
9. 在新的机滤上涂上一些新机油，并用手拧上合适的力气安装好。
10. 找到机油口，用漏斗将新机油倒入发动机。
注意不要倒入过多的机油。
11. 安装好机油口盖。
12. 启动车辆，让发动机空转一段时间，以便新机油能够流到各个部件中。
13. 关闭发动机，检查机油液位是否在适当范围内。
14. 清理掉旧机油和机滤，并确保发动机盖关闭好。
15. 确保将旧的机油和机滤送至合适的回收站或处理中心。
请注意，这只是一个一般的步骤指南。
具体的步骤可能会因不同汽车品牌和型号而有所不同，建议参考汽车的使用手册以及相关的服务指导。
发电机机油及机油滤清器更换流程
发电机机油及机油滤清器更换流程一．使用工具皮带扳手或链条扳手二．注意事项1.更换前注意拿到的新机油滤清器应与要换下的机油滤清器型号一致；2.一个发电机可能有几个机油滤清器，且型号不同，在更换时型号要一一对应；3.对于有多个机油滤清器的发电机，要将所有的机油滤清器同时更换；4.带两条以上的皮带扳手到现场；5.更换时将有自启动功能的发电机置于“STOP”状态；6.工作人员不能穿着、佩戴容易卷入发电机的衣物、物品；7.更换机油滤清器与更换机油同时进行；8.每次加入的机油必须为同品牌同型号的机油，不允许混加，日后需要补充机油时也须加入相同的机油；9.更换机油滤清器前要启动发电机运行15分钟，待发电机热机后进行；三．更换步骤1.按“STAR”按钮启动发电机运行15分钟；2.按“STOP”按钮停止发电机；3.在机油排放阀口放好接机油的容器（注意容器的容积应足够盛放发电机排出的机油）；4.打开发电机上机油排放阀，将发电机内的机油排尽；5.在发电机机油滤清器下方铺设毛巾、棉纱等吸油物品；6.使用皮带扳手或链条扳手顺时针转动机油滤清器，如果1个扳手不能转动滤清器，可使用2个扳手；7.使用皮带扳手或链条扳手将柴油滤清器转松后，一只手托住滤清器，一只手缓慢将滤清器旋下；8.将新滤清器注满与发电机使用的机油同型号的机油，在滤清器密封胶圈上涂抹少量机油提高密封效果，用手缓慢将新滤清器沿逆时针方向旋紧；9.待旋到用手旋不动后，使用皮带扳手或链条扳手再沿逆时针方向旋紧1/4~1/2圈，注意不要多旋，以防下次更换时很难拆下；10.用上述方法更换发电机上所有的机油滤清器；11.旋开发电机机油加入口盖子，加入机油，到接近机油标尺刻度线时应缓慢分次加入机油，防止机油过量，机油加入到机油标尺标准范围（应注意机油加入后到达机油底壳有一定的时间，接近标准范围后，每加入一些机油要等待1分钟左右，待机油流入机油底壳后再判定是否需要继续添加）；12.清理发电机上流出的柴油，清理工具、毛巾、棉纱等非发电机自身物品；13.再次检查确认发电机上无其它异物，所有人员与发电机保持安全距离；14.将发电机由“STOP”状态转换到“STAR”状态，启动发电机；15.发电机空载运行10分钟，检查发电机机油滤清器接入口有无漏油，如果漏油，用皮带扳手轻微紧固到不漏油为止（注意不要过度紧固），检查发电机工作状态是否正常（频率稳定、电压稳定且都在标准范围内）；16.向发电机用户说明更换的部件，以及更换后发电机工作状态；17.完成。
汽车维修实训教程---第10章 更换机油滤清器
项目十 更换机油滤清器
⑥ 用手再拧半圈或规定的圈数，将滤清器拧紧，以确保紧密牢固。不要用扳 手拧紧滤清器，除非扳手是专用工具。要擦净滤清器和安装面。 ⑦ 将润滑油装入曲轴箱，然后起动发动机，观察机油指示灯或油压表，如果 30s后，标示灯不亮或压力表不指示油压值，就要立即停机并检查原因。 ⑧ 如果润滑油压力正常，使发动机运转几分钟后关闭，检查机油滤清器和排 油孔塞周围是否渗漏。 ⑨ 在润滑标签上记录下里程表上的读数和更换机油滤清器的日期，用机油尺 检查曲轴箱内是否注满润滑油，必要时应添加润滑油。
EQ6100—1型发动机的离心式机油细滤器的构造如图10.2所示。滤清器壳体1上 固定着带中心孔的转子轴3。转子体14与转子体端套6连成一体，其上压入两个衬套 13，套在转子轴上可以自由转动。压紧螺母12将转子盖8与转子体紧固在一起。转子 下面装有推力轴承4。转子上面装有支承垫圈9，并用弹簧10压紧，以限制转子轴向移 动。整个转子用滤清器盖7盖住，压紧螺套11将滤清器盖7固定在壳体1上。转子下端 装有两个按中心对称水平安装的喷嘴5。发动机工作时，从油泵来的润滑油进入滤清 器进油孔B。若油压低于0.1MPa，进油限压阀19不开启，润滑油则不进入滤清器而全 部进入主油道，以保证发动机的可靠润滑。当油压高于此值时，进油限压阀被顶开， 润滑油沿壳体中的转子轴内的中心油道经出油孔C进入转子内腔，然后经进油孔D、 油道E从两喷嘴喷出，转子在喷射反作用力的推动下高速旋转。当油压为0.3MPa时， 转子转速高达5000～6000r/min，由于转子内腔的润滑油随着转子高速旋转，润滑油 中的机械杂质在离心力的作用下被甩向转子壁。因此，洁净的润滑油由进油孔D进入， 再经喷嘴喷出。喷出的润滑油经滤清器出油孔F流回油底壳。
项目十 更换机油滤清器
【汽车构造与拆装】任务2.8燃油供给系统认知与拆装
这种按一定比例混合的汽油空
气混合物，称为可燃混合气。 理论上1kg 汽油完全燃烧需要 空气14.7kg，故对于汽油机而 言，空燃比为14.7 的可燃混合
气可称为理论混合气。
5
1. 燃油供给系统作用？
柴油机以柴油为燃料。由于柴 油的蒸发性和流动性都比汽油 差，因此柴油机不能像汽油机 那样在气缸外部形成可燃混合
10
1. 燃油供给系统作用？
3.燃油滤清器
燃油滤清器的作用，是把含在 燃油中的氧化铁、粉尘等固体 杂物除去，防止燃油系统堵塞 （特别是喷油嘴）。
11
1. 燃油供给系统作用？
4.燃油轨道
燃油轨道简称共轨，用于共轨 式的燃油系统。共轨的作用是 为喷油嘴储存并提供高压燃油， 并将燃油压力波动减至最小。
23
课后练习
1.描述燃油系统的组成及作用。 2.描述燃油泵的结构及原理。 3.描述燃油滤清器的更换方法。 4.描述缸内直喷系统的结构。
24
25
换。
21
电子控制燃油喷射系统
燃油喷射装置中，电子控制燃油喷射系统以发动机控制单元（ECU）为控制中 心，利用安装在发动机上的各种传感器所提供的发动机各种工作参数，根据控制
单元中设定的控制程序，通过控制喷油器，精确地控制喷油量和喷油时间，从而
使发动机在各种工况下都能获得最佳浓度的混合气，使发动机获得良好的燃料经 济性和排放性，同时也提高汽车的使用性能。 燃油喷射主要部件包括： 油轨、喷油器和发动机控制单元（ECU）。
14
判断题
1.理论上1kg 汽油完全燃烧需要空气14.7kg，故对于汽油机而言，空
燃比为14.7 的可燃混合气可称为理论混合气（ ）。
2.柴油机的混合气只能在气缸内部形成，即在接近压缩行程终点时，
简述更换机油机滤的步骤
简述更换机油机滤的步骤一、准备工作在更换机油和机滤之前，需要先准备好所需的工具和材料。
常用的工具包括扳手、滤芯钳、油漏盘等，而材料方面则需要准备新的机油和机滤。
二、提升车辆需要将车辆提升至合适的高度，以便于进行下面的操作。
可以使用千斤顶将车辆抬起，并确保车辆稳定地支撑在支架上。
三、排放旧机油找到车辆底部的机油排放螺塞，并使用扳手将其拧松。
在拧松之前，需要先将油漏盘放置在机油排放口下方，以防止机油滴落到地面上。
然后，将螺塞完全拧下，让旧机油排出到油漏盘中。
四、更换机滤在更换机滤之前，需要先找到机滤的位置。
大部分车辆的机滤都位于发动机舱内，通常可以在发动机的侧面或底部找到。
使用滤芯钳将旧的机滤拧下，注意在操作过程中要避免机油溅到其他部位。
然后，将新的机滤按照正确的方向旋入机滤座，直至紧固。
五、加注新机油在更换完机滤后，需要将新的机油加注到发动机中。
首先，找到发动机舱内的机油加注口，通常位于发动机的顶部。
使用漏斗将新机油慢慢倒入加注口，注意不要超过机油标识的最高线。
待加注完毕后，将加注口盖好。
六、清理工作更换完机油和机滤后，需要将废弃的旧机油和机滤进行妥善处理。
首先，将废弃的机油倒入密封的容器中，以便后续交由专业机油回收机构处理。
同时，将旧的机滤包装好，以免机油残留物外泄。
最后，将作业现场进行清理，确保没有机油的残留。
七、检查机油量完成更换机油和机滤的工作后，需要检查一下机油的量是否符合要求。
首先，将车辆放回地面，并启动发动机预热几分钟。
然后，关闭发动机，等待一段时间让机油回流到油底壳中。
最后，使用机油尺检查机油的量是否在正常范围内。
八、整理收尾整理好工具和材料，确保没有遗漏。
将车辆从支架上放下，并将千斤顶收起。
对于废弃的机油和机滤，及时送交给相关的回收机构。
总结更换机油和机滤是保养汽车的常见操作，也是保证发动机正常运转的重要步骤。
通过准备工具和材料，提升车辆，排放旧机油，更换机滤，加注新机油，清理工作，检查机油量，整理收尾等步骤，可以完成更换机油和机滤的工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
底盘号码：车辆： 3' / E90 / 四门车 / 320i / N46 / 自动变速箱 / CHN 左座驾驶型 / 2011 / 4 系统版本： 2.25.7 数据版本： 2.25.1
在以扭矩拧紧后，螺纹盖 (2) 的开槽 (1) 必
须位于区域 (A) 中！
提示：
图示为已拆下燃油箱状态。
安装说明：
维修盖板只能在一个固定位置上安装。
安装时应注意，确保维修盖板凸耳 (1) 嵌入燃油箱的相应凹口 (2) 中。
安装维修盖板前必须确保杠杆式传感器的灵活性。
清洁密封面并装入新的密封件。
通过右侧维修开口将辅助电缆 (1) 固定到软管套件 (2) 上。
将辅助电缆与软管套件向左弯曲并简化安装。
将传感器单元 (1) 小心地从燃油箱中取出。
与此同时克服弹力按压凸耳 (2)，以便将传感器单元更容易地从燃油箱中抽出。
将燃油滤清器 (1) 和软管套件 (2) 与辅助导线一起向左拆下。
安装说明：
在更新燃油滤清器时将辅助电缆的末端改装到新的软管套件上，并小心地通过燃油箱拉入。
提示：
图示为已拆下燃油箱状态。
