煤矿监测工安全培训
煤矿监测工安全培训一、填空题（每题1分，共计30分）
1、掘进工作面甲烷传感器的（报警浓度1.0%CH4）(断电浓度1.5%CH4)（复电浓度1.0%CH4）（掘井工作面断电范围：掘进巷道内全部非本质安全型电气设备）。
2、矿井安全监控系统必须具有（甲烷断电仪全部功能）（甲烷风电闭锁装置）（馈电状态监测功能）。
3、回采工作面回风巷甲烷传感器的（断电范围是回采工作面及回风巷内部非本质安全型电气设备）。
4、掘进工作面回风流甲烷传感器的（报警浓度1.0%CH4）(断电浓度1.5%CH4)（复电浓度1.0%CH4）。
5、爬电距离（是两导体之间沿其固体绝材料表面的最短距离）（一般大于等于电气间隙）。
6、矿用一般型电气设备（非防爆型电气设备）（矿用于煤矿井下爆炸性环境）。
7、防护等级（表示外壳防外物和防水的能力）（用IP联通两个数字表示）（是外壳防止外部固体和水进入设备内部的能力）
8、使用和维护增安型电气设备时，要注意（电气间隙和爬电距离）（电路和导线的连接）（外壳的防护性能）。
9、使用和维护本质安全型电气设备时，要注意（最大输出电流）（所使用的电源后来居上所配接的负载是否通过本质安全防爆联检取得合格证、最高输出电压）。
10、隔爆型防爆电气设备的监察重点有（隔爆间隙和引入装置）（沿使用的喇叭嘴）（外壳）。
二、选择题：（把正确选项前的字母填入括号内，每题1分，共计10分）
1、煤矿井下电网电压的波动范围是（D）
A、220V、380V
B、127V、660V、1140V、3300V
C、90%-110%、
D75%-110%
2、地面电网电压的波动范围是（C）
A、220V、380V
B、127V、660V、1140V、3300V
C、90%-110%、D220V、380V
3、矿用电气设备同一般电气设备相比具有如下特点（A）
A、电气防爆、防护性能好、电网电压波动适应能力强、过载能力强、保护功能强、可靠性高
B、使用专用变压器，专用开关、专用电缆
C、瓦斯电闭锁、风电闭
锁
D、专用变压器，专用开关、专用电缆、风电闭锁
4、电气设备的防护等级是的指（C）
A、绝缘等级
B、漏电保护、过流保护、接地保护
C、外壳防外物和防水能力
D、电压等级
5、矿用隔爆型防爆电气设备的防爆标志是（A）
A、Exdi
B、Exdii
C、Exd
D、Exiii
6、本质安全型防爆适用于（D）
A、井下电气设备
B、全部电气设备
C、大功率电气设备
D、通信、监控信号和控制等小功率电气设备
7、本质安全型防爆电源（A）
A、必须怀其防爆联检合格的本质安全型负载配套使用
B、可以与其它本质安全型防爆电源并联使用
C、可以与其它本质安全型防爆吕联使用
D、可以配接各种负载
8、ia级本质安全检查型防爆电源至少有（A）级限流限压保护单元。
ia级本质安全检查型防爆电源至少有（B）级流限压保护单元。
A、a2b3
B、a3b2
C、a2b2
D、a3b3
9、本质安全型防爆电气设备是通过（B、C、D）达到防爆目的的。
A、外壳
B、电路
C、限制火花能量、限制元器件和导线发热
D、限制功率及火花放电时间
E、涂三防漆
10、甲烷报警器和甲烷断电仪具有（D）功能。
A、指示
B、报警
C、切断被控电源
D、指示、报警、切断被控电源
三、判断题：（对的打“”，错的打“”；每题1分，共计10分）
1、年产60000t心个的矿井必须装备矿井安全监控系统。
（）
2、当便携式光学甲烷检测的读数与传感器读数误差大于允许误差时，应以便携式光学甲烷检测仪的读数为准。
（）
3、为保证矿井安全监控设备的供电可靠性，矿井安全监控设备的电
源应取自于局部通风机的变压器。
（）
4、回采工作面回风巷必须设置甲烷传感器。
（）
5、用于调校甲烷传感器的校准气体不是标准气样。
（）
6、掘进巷道的回风流中必须设置甲烷传感器。
（）
7、掘进工作面必须设置甲烷传感器。
（）
8、回采工作面必须设置甲烷传感器。
（）
9、当甲超限断电时，应切断被控区域的全部电源。
（）
10、矿井瓦斯监测系统一般由地面中心站、井下工作站、传输系统三部分组成。
（）
四、名词解释：（每题5分，共计20分）
1、单双工传输：是指通信双方都能收发信息，但不能同时进行收和发的工作方式。
2、异步通信：是用1个起始位表示字符的开始用停止位表示字符结束，字符地表在起始和停止位中间。
3、传感器：将被子监测的非电量信号转换为电信号。
4、量程：是指传感器所允许测量被子澌则物理量的量值范围。
五、问答题：（每题15分，共计30分）
1、矿井监控系统的特点是什么？
答：1、电气防爆；2、传输距离远；3、网络结构宜采用树形结构；
4、监控对象变化缓慢；
5、电网电压波动大、电磁干扰严重；
6、工作环境恶劣；
7、传感器宜采用远程供电
8、不宜采用中断器。
2、甲烷断电仪必须具备的功能是什么？
答：1、甲烷浓度达超过报警浓度时声光报警；2、甲烷浓度达到或超过断电浓度时切断被控制有关的设备并闭锁，甲烷浓度低于复电浓度时自动解锁。
3、与闭锁控制有关的设备未投入正常远行或故障时，应切该设备所监控区域的全部非本质安全检查型电气设备的电
源并闭锁，当与闭锁控制有关的设备工作正常并稳定运行后自动解锁。
安全监测工培训考试题及答案初级工
安全监测工培训考试题及答案（初级工）一、填空题1、煤矿安全监控设备之间必须使用专用（）电缆或光缆连接，严禁与调度电话电缆或（）电缆等共用。
2、监测监控系统必须具有断电状态和馈电状态监测、( )、显示、存储和( )报表功能。
3、中心站主机应不少于（）台，1台（）。
4、安装断电控制系统时，必须根据断电范围要求，提供（）条件，并接通井下电源及（）线。
5、安全监控设备的供电电源必须取自被控制开关的（），严禁接在被控开关的（）。
6、矿井安全监控系统中心站必须实时监控全部采掘工作面（）变化及被控设备的（）电状态。
7、矿井安全监控系统的监测日报表必须报（）和（）负责人审阅。
8、矿井应配备传感器、（）等安全监控设备备件，备用数量不小于应配备数量的（）。
9、矿井应有监控中心、（）、库房、便携带式仪器发放室等工作场所，并应做到（）。
10、当电网停电后，系统必须保证正常工作时间不小于（）。
11、矿井安全监控系统必须具有（）保护。
12、瓦斯抽放泵站必须设置（）传感器，抽放泵输入管路中必须设置（）。
利用瓦斯时，还应在输出管路中设置甲烷传感器。
13、装备矿井安全监控系统的矿井，每一个采区、一翼回风巷及总回风巷的测风站应设置（）传感器，主要通风机的风硐应设置（）传感器。
14、安全测控仪器在井下连续运行（）个月，必须升井检修。
15、宜为井下安全监控设备提供（）电源。
16．矿井监测监控系统主要由传感器、执行机构、监控分站、（）、主站、主机、（）、模拟盘、多屏幕、UPS电源、远程终端、网络接口电缆和接线盒等组成。
17、信号传输电缆与动力电缆分道走线；即使无法分离，最近间距需大于或等于（）。
18、瓦斯传感器应垂直悬挂，距顶板不得大于（），距巷道壁不得小于200mm。
19、风速传感器安置于巷道均匀、风速均匀、空气温度不大的环境中，且风速传感器进风口距离巷道顶部约为（）之间。
20、采煤工作面采用串联通风时，被串联的工作面的进风巷必须设置（）。
煤矿安全监测人员“一通三防”安全检查--培训课件资料(通风部分)
安全监测人员“一通三防”安全检查矿井通风第一节安全检查工作程序、重点一、煤矿安全检查的程序（煤矿安全检查工作程序一般分为以下四个步骤）：1、安全检查准备(1)确定检查对象，明确检查目的、任务。
(2)查阅、掌握有关法律、标准。
安全检查员要特别注意学习和掌握被查单位的作业规程和质量标准。
(3)了解检查对象工艺流程、生产和安全设施等情况（如掘进：安全生产检查-打眼-放炮-安全检查-临时支护-排矸-支护。
每一流程中应注意的问题。
）。
(4)制定检查计划，安排检查内容、步骤和方法。
(5)编写安全检查表格或检查提纲。
安全检查员的日常检查表格，由安全管理部门制定。
(6)准备必要的检测工具、仪器、书写表格等。
(7)根据检查的专业要求，挑选、组织检查人员。
（8）交代检查的地点、部位，检查的重点、检查的内容、检查的方法和要求等。
2、实施检查活动这是安全检查的主要阶段。
应按照检查内容的要求深人现场、查阅资料、召开座谈会等逐项进行，主要是发现问题，查出隐患和“三违”，分析现场的安全生产条件，辩识工作场所的危险有害因素。
注意：煤矿的安全检查，往往只注重井下现场的检查，而忽视了对图纸资料的检查和分析，这种检查方法是不完全的，因为井下只能看到一些能看到的表面的现象，而有的安全隐患必须要经过图纸、资料进行必要的分析对照才能找出真正的隐患。
（如白皎煤矿在20区，采区上山岔口处关圈，安全检查人员检查上山和底板道完好，但是人刚好转背，岔口冒顶将人员关在底板道里面，结果费了很大的劲才将人员救出来！）。
3、检查结果检查处理是根据检查结果，按不同情况分别采取切实可行的措施，提出具体的处理意见，并督促被查单位解决问题，纠正违章，实现检查目的——达到矿井安全生产。
4、行政制裁这是安全检查机构对违反煤矿安全规程的单位和个人，特别是对“三违”行为、工程质量不合格现象和重大安全隐患采取的强制措施，按情节轻重给予通报批评、罚款、责令限期整改、停产整顿等行政处罚。
煤矿安全仪器监测工培训资料

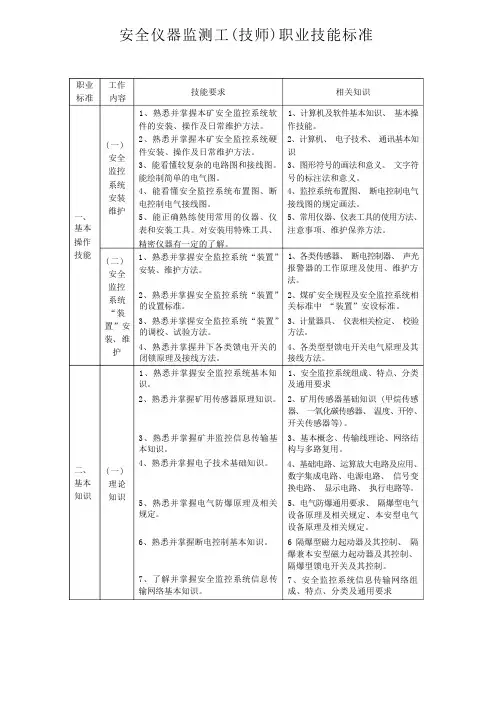

安全仪器监测工(技师)职业技能标准职业标准一、基本操作技能二、基本知识工作内容(一)安全监控系统安装维护(二)安全监控系统“装置”安装、维护(一)理论知识技能要求1、熟悉并掌握本矿安全监控系统软件的安装、操作及日常维护方法。
2、熟悉并掌握本矿安全监控系统硬件安装、操作及日常维护方法。
3、能看懂较复杂的电路图和接线图。
能绘制简单的电气图。
4、能看懂安全监控系统布置图、断电控制电气接线图。
5、能正确熟练使用常用的仪器、仪表和安装工具。
对安装用特殊工具、精密仪器有一定的了解。
1、熟悉并掌握安全监控系统“装置”安装、维护方法。
2、熟悉并掌握安全监控系统“装置”的设置标准。
3、熟悉并掌握安全监控系统“装置”的调校、试验方法。
4、熟悉并掌握井下各类馈电开关的闭锁原理及接线方法。
1、熟悉并掌握安全监控系统基本知识。
2、熟悉并掌握矿用传感器原理知识。
3、熟悉并掌握矿井监控信息传输基本知识。
4、熟悉并掌握电子技术基础知识。
5、熟悉并掌握电气防爆原理及相关规定。
6、熟悉并掌握断电控制基本知识。
7、了解并掌握安全监控系统信息传输网络基本知识。
相关知识1、计算机及软件基本知识、基本操作技能。
2、计算机、电子技术、通讯基本知识3、图形符号的画法和意义。
文字符号的标注法和意义。
4、监控系统布置图、断电控制电气接线图的规定画法。
5、常用仪器、仪表工具的使用方法、注意事项、维护保养方法。
1、各类传感器、断电控制器、声光报警器的工作原理及使用、维护方法。
2、煤矿安全规程及安全监控系统相关标准中“装置”安设标准。
3、计量器具、仪表相关检定、校验方法。
4、各类型型馈电开关电气原理及其接线方法。
1、安全监控系统组成、特点、分类及通用要求2、矿用传感器基础知识 (甲烷传感器、一氧化碳传感器、温度、开停、开关传感器等)。
3、基本概念、传输线理论、网络结构与多路复用。
4、基础电路、运算放大电路及应用、数字集成电路、电源电路、信号变换电路、显示电路、执行电路等。
煤矿安全监测监控培训ppt课件
按照设备说明书和设计要求，进行设备的安装和接线。
调试系统
完成安装后，进行系统的调试，包括传感器测试、分站设置、数据传输等。
煤矿安全监测监控系统的安装步骤及注意事项
注意事项 确保安装位置和布局合理，方便维护和使用。
确保所有设备符合设计要求和说明书要求。
煤矿安全监测监控系统的安装步骤及注意事项
监测矿井内部的气体、温度、风 速等环境参数。
矿井设备状态监测
监测矿井设备的运行状态，如电机 、减速机等。
矿井安全监控
通过视频监控、红外线探测等技术 ，实现对矿井安全的全面监控。
煤矿安全监测监控技术的优缺点分析
优点
能够实时监测煤矿环境参数和设 备状态，及时发现安全隐患，提 高煤矿生产的安全性。
缺点
传感器等设备可能受到环境影响 ，导致数据失真或误报，同时需 要定期维护和校准。
定期保养设备
对设备进行定期的保养和维护，包括清洁、润滑、更换易损件等。
建立维护保养记录
建立设备的维护保养记录，记录设备的维修保养情况和使用状态等 信息。
05
煤矿安全监测监控系统 常见故障及排除方法
煤矿安全监测监控系统常见故障类型及原因分析
硬件故障
包括传感器、传输线路、电源设 备等硬件设备出现故障，导致监
01
确保接线正确，避免短路、断路 等问题。
02
确保调试过程中数据传输稳定可 靠。
煤矿安全监测监控系统的调试方法及技巧
调试方法
单机调试：对单个设备进行调试，包括传感器测试、分站设置、数据传 输等。
系统调试：在所有设备安装完毕后，进行系统的整体调试，检查数据传 输的稳定性和可靠性。
煤矿安全监测监控系统的调试方法及技巧
煤矿安全监测监控培训课件ppt
建立完善的标准体系，将有助于统一技术规范和产品标准， 提高监测监控系统的可靠性和兼容性。
THANKS FOR WATCHING
感谢您的观看
煤矿安全监测监控培训课件
汇报人：可编辑 2023-12-23
目 录
• 煤矿安全监测监控系统概述 • 煤矿安全监测监控技术基础 • 煤矿安全监测监控系统安装与调试 • 煤矿安全监测监控系统运行与维护 • 煤矿安全监测监控系统应用案例分析 • 煤矿安全监测监控系统发展趋势与展望
01 煤矿安全监测监控系统概 述
传感器技术
传感器类型
介绍不同类型的传感器，如气体 传感器、压力传感器、温度传感 器等，以及它们在煤矿安全监测
中的用途。
传感器原理 阐述传感器的工作原理，包括敏感 元件、转换元件、测量电路等组成 部分的作用和工作机制。
传感器性能指标
介绍评价传感器性能的参数，如精 度、稳定性、响应时间等，以及影 响传感器性能的因素和选择依据。
根据矿井安全需要，确定监测 监控设备的安装位置，确保覆
盖全面且便于维护。
安装硬件设备
按照安装计划，依次安装各种 传感器、摄像头、传输设备等 硬件。
连接线路
将所有设备线路连接正确，确 保信号传输畅Байду номын сангаас无阻。
配置软件系统
根据硬件配置，对软件系统进 行相应的设置和配置。
调试与测试
单机调试
对每个独立的设备进行功能测试和调试，确 保设备正常工作。
数据传输技术
数据传输协议
介绍适用于煤矿安全监测的数据传输 协议，如Modbus、CAN总线等，以 及它们的特点和应用范围。
数据传输设备
数据传输安全性
强调数据传输过程中的安全性问题， 包括加密、认证、防篡改等措施，以 及保障数据传输安全性的建议和最佳 实践。
煤矿检测监控工培训计划
煤矿检测监控工培训计划一、培训目的煤矿检测监控工是煤矿安全生产的重要保障力量，他们的工作需要具备严谨的专业知识和细致的工作态度。
本培训计划旨在提升煤矿检测监控工的技能水平，提高他们的安全意识和应急处理能力，确保煤矿生产安全顺利进行。
二、培训对象本次培训对象为煤矿检测监控工，包括现有员工和新入职员工。
三、培训内容1. 煤矿安全生产知识- 煤矿安全生产法律法规- 煤矿安全生产管理制度和规范- 矿井安全生产标准化2. 煤矿检测监控设备操作技能培训- 煤矿检测监控设备的基本原理和结构- 煤矿检测监控设备的操作技能培训- 煤矿检测监控设备的维护保养知识3. 煤矿事故应急处理- 煤矿安全事故的种类和应急处理方法- 煤矿事故现场救援技能培训- 煤矿事故的预防措施和安全逃生知识4. 职业健康知识- 煤矿工作环境职业健康安全的基本知识- 职业病防护和个人防护用品使用方法- 煤矿工作环境职业健康问题预防和处理方法5. 心理健康辅导- 煤矿工作环境下的心理压力处理方法- 创造良好的职工心理健康氛围- 心理康复和心理健康知识宣传四、培训方式1. 理论教学通过专业老师授课、讲解煤矿安全生产法律法规、煤矿检测监控设备的操作技能、煤矿事故应急处理等内容。
2. 实践操作组织煤矿检测监控工进行实际操作练习，熟练掌握设备操作技能。
3. 案例分析结合实际事故案例，进行案例分析和讨论，提高员工的安全意识和事故应对能力。
4. 互动交流通过群体讨论、小组分组活动等形式，促进员工之间的交流和学习。
五、培训时间本次培训计划为期两个月，每周安排两天时间进行培训。
六、培训考核1. 理论考核进行书面考试，考核员工对培训内容的掌握情况。
2. 实践操作考核组织员工进行设备操作练习，考核员工的操作技能。
3. 案例分析考核组织员工对事故案例进行分析和讨论，考核员工的应急处理能力和事故预防意识。
七、培训效果评估1. 考核成绩评定根据员工的理论考核、实践操作考核和案例分析考核成绩，评定员工的培训成绩。
煤矿安全监测监控系统培训讲义
煤矿安全监测监控系统培训讲义一、引言煤矿是一个充满危险的工作环境，随着煤矿行业的不断发展，煤矿安全问题也越来越受到重视。
为了确保煤矿的安全运营，煤矿安全监测监控系统被广泛应用。
本讲义将介绍煤矿安全监测监控系统的基本原理、组成以及操作方法，以便员工能够正确使用系统确保煤矿的安全运营。
二、煤矿安全监测监控系统的基本原理煤矿安全监测监控系统的基本原理是利用各种传感器和监测设备实时监测煤矿的安全状况，以便及时发现异常情况并采取相应的措施。
系统通常包括以下几个方面：1.链路监测：通过监测煤矿内部的煤矿气体浓度、矿温等参数，及时掌握煤矿的安全状态。
2.安全监控：通过监控系统，可以随时了解煤矿的工作状态，对异常情况进行预警和处理。
3.通信联动：煤矿安全监测监控系统可以与其他设备进行联动，比如与火灾报警系统进行联动，及时采取应急措施。
4.数据管理和分析：系统可以将实时监测的数据进行管理和分析，便于制定更合理的安全措施。
三、煤矿安全监测监控系统的组成煤矿安全监测监控系统由以下几个主要部分组成：1.传感器：用于监测煤矿内部的各种参数，比如温度、湿度、氧气浓度等。
2.数据采集模块：用于采集传感器监测到的数据，并将数据传输到监测系统中。
3.监测系统：负责接收和处理传感器采集到的数据，并进行分析和报警处理。
4.报警设备：用于警示煤矿内部人员，发出警报并提醒员工采取相应的应急措施。
5.数据管理系统：用于存储和管理监测系统采集到的数据，并提供数据查询和分析功能。
四、煤矿安全监测监控系统的操作方法1.系统登录：首先，使用指定的用户名和密码登录系统。
2.实时监测：登录后，可以查看各个传感器的实时数据，包括温度、湿度、气体浓度等。
3.报警处理：如果发现某个传感器的数据异常，系统将发出报警信息，此时需要及时采取相应的应急措施。
4.数据管理：系统提供数据查询和分析功能，可以查看历史数据以及生成报表进行分析。
5.系统设置：系统可以根据需要进行设置，比如调整报警阈值、添加新的传感器等。
2023年煤矿安全培训心得体会
2023年煤矿安全培训心得体会2023年煤矿安全培训心得体会1在学习《煤矿安全监测监控工》期间，主要学习了以下课程：《井下用电安全》、《煤矿生产技术与主要灾害事故防治》、《自救互救与创伤急救》、《煤矿职业病防治》、《煤矿安全生产法律法规与煤矿安全管理》、《矿用电气防爆技术》、《系统联网》、《安全监控系统安装、使用及维护》、《便携式甲烷报警仪》、《机载断电仪》。
通过学习以上课程，丰富了我的知识，为我成为一名合格安全监测监控工提供了理论基础。
通过学习《井下用电安全》，使我掌握井下用电安全要点即坚持煤矿井下安全用电“十不准”：①不准甩掉无压释放和过电流保护。
②不准甩掉漏电继电器、煤电钻综合保护和局部通风机风电瓦斯闭锁。
③不准带电检修。
④不准用铜、铝、铁丝代替保险丝。
⑤不准明火操作、明火打点、明火放炮。
⑥停风停电的采掘工作面，没有检查瓦斯不准送电。
⑦有故障的电缆线路不准强行送电。
⑧保护装置失灵的电气设备不准使用。
⑨失爆电气设备和电器不准使用。
⑩不准在井下敲打、撞击、拆卸矿灯。
在井下用电时时刻牢记以上安全要点，为井下用电安全提供保障。
在学习《煤矿生产技术与主要灾害事故防治》过程中，知道了矿井主要灾害防治有五种：矿井瓦斯防治、矿井火灾防治、矿尘防治、矿井水灾防治、矿井顶板事故防治。
系统地了解了各种灾害的形成原因、形成条件、灾害造成的后果及各种防范措施，例如瓦斯爆炸的条件是：一定浓度的瓦斯(5%—16%)、高温火源(650—750℃)的存在和充足的氧气(12%以上)，三者缺一不可，预防爆炸三个条件缺一不可，由于《煤矿安全规程》规定井下空气中氧浓度不能低于20%，因此，预防瓦斯爆炸的有效措施，主要从防止瓦斯积聚和消除火源着手。
创伤急救的基本技术主要有五项：通气、止血、包扎、固定、搬运。
充分学习和掌握这五项技术，开展自救和互救，可以大大减少伤员的伤残程度。
在学习过程中，特别的注意了各项技术的注意事项，技术操作要点，为今后实施自救、互救与创伤急救提供帮助。
煤矿安全监测监控培训课件
温度传感器
用于监测煤矿井下温度变化， 预防火灾事故。
一氧化碳传感器
用于监测煤矿井下一氧化碳浓 度，预防一氧化碳中毒事故。
风速传感器
用于监测煤矿井下风速变化， 保障矿井通风安全。
煤矿安全监测监控设备的使用方法及注意事项
使用前检查
安装位置选择
使用前应检查设备外观是否完好，配件是 否齐全，确保设备正常工作。
煤矿安全监测监控实践操作演练
演练四
火灾监测系统操作演练
演练五
机械伤害监测系统操作演练
演练六
运输安全监测系统操作演练
煤矿安全监测监控实践操作演练
演练七
电气安全监测系统操作演练
演练八
职业病危害监测系统操作演练
演练九
应急救援系统操作演练
演练十
其他安全监测系统操作演练
THANKS
感谢观看
优点：能够实现连续监测和监控，提高了监测和监控的准确性和可靠性 。
缺点：需要投入大量的资金和人力资源进行设备的安装和维护。
煤矿安全监测监控技术分类及特点
煤矿安全监测监控技术特点
全面性：能够对煤矿生产过程中的各种参数进行全面监 测和监控，提高了监测和监控的全面性和准确性。
实时性：能够对煤矿生产过程中的各种参数进行实时监 测和监控，及时发现安全隐患。
评价
根据考核结果和其他相关因素，对煤 矿安全监测监控管理人员的绩效进行 评价，为管理人员提供改进意见和建 议，促进管理水平的提高。
06
煤矿安全监测监控案例分析与实 践操作
煤矿安全监测监控案例分析
案例一
某煤矿瓦斯爆炸事故
案例二
某煤矿顶板垮塌事故
案例三
某煤矿水灾事故
煤矿安全监测监控案例分析
煤矿安全监控系统培训课件
三、掘进工作面甲烷传感器的设置
• 1、煤巷、半煤岩巷和有瓦斯涌出岩巷的掘进工作面 甲烷传感器必须按下图设置，并实现瓦斯风电闭锁。 在工作面混合风流处设置甲烷传感器T1，在工作面 回风流中设置甲烷传感器T2；采用串联通风的掘进 工作面，必须在被串工作面局部通风机前设置掘进 工作面进风流甲烷传感器T3。
胶带输送机胶带等着火时产生的一氧化碳浓度的装置。 • 温度传感器 ——连续监测矿井环境温度高低的装置。
5
• 烟雾传感器 ——连续监测矿井中胶带输送机胶带等 着火时产生的烟雾浓度的装置。
• 设备开停传感器 ——连续监测矿井中机电设备“开” 或“停”工作状态的装置。
• 风筒传感器 ——连续监测局部通风机风筒“有风” 或“无风”状态的装置。
•
3、井下分站应设置在便于人员观察、
调试、检验及支护良好、无滴水、无杂物的进
风巷道或硐室中，安设时应垫支架，或吊挂在
巷道中，使其距巷道底板不小于300mm。
•
4、隔爆兼本质安全型防爆电源宜设置在
采区变电所，严禁设置在下列区域：(1)断电范
围内；(2)低瓦斯和高瓦斯矿井的采煤工作面和
回风巷内；(3)煤与瓦斯突出矿井的采煤工作面、
4、掘进机必须设置机载式甲烷断电仪或便携式甲烷
检测报警仪。
34
四、其它地点甲烷传感器的设置
1、采区回风巷、一翼回风巷、总回风巷测 风站应设置甲烷传感器。
2、设在回风流中的机电硐室进风侧必须设置 甲烷传感器，如下图所示。
回风流中的机电硐室甲烷传感器 的设置
35
四、其它地点甲烷传感器的设置
3、使用架线电机车的主要运输巷道内，装煤点处 必须设置甲烷传感器，如下图所示。
进风巷和回风巷；(4)掘进工作面内；(5)采用
