北师大版九年级物理《第十一章 简单电路》单元练习试卷及答案
新北师大版初中物理九年级全册第十一章《简单电路》测试题(包含答案解析)(4)

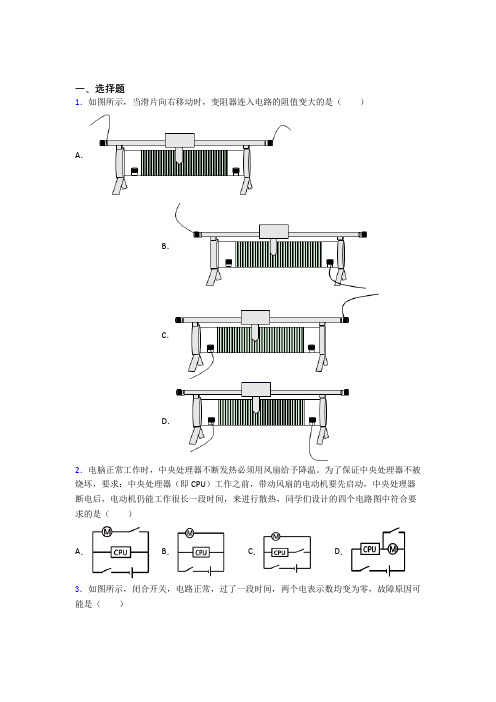

一、选择题 1．如图所示，当滑片向右移动时，变阻器连入电路的阻值变大的是（ ）
A．
B．
C．
D．
2．电脑正常工作时，中央处理器不断发热必须用风扇给予降温。为了保证中央处理器不被
烧坏，要求：中央处理器（即CPU）工作之前，带动风扇的电动机要先启动，中央处理器断电后，电动机仍能工作很长一段时间，来进行散热，同学们设计的四个电路图中符合要求的是（ ）
A． B． C． D．
3．如图所示，闭合开关，电路正常，过了一段时间，两个电表示数均变为零，故障原因可能是（ ） A．1L断路 B．1L短路 C．2L断路 D．2L短路
4．如图所示的电路中，各元件都完好，但闭合S1、S2后，只有L2发光，故障可能是（ ）
A．干路部分电线断了
B．L1被短路了
C．S1被短路了
D．L1与灯座接触不良
5．实验小组为医院病房设计呼叫电路，在病人需要护理时，闭合床头开关，通过电铃就能及时通知值班室里的护士，再通过指示灯准确知道是哪一位病人需要护理，图中最合理的设计方案是（ ）
A． B．
C． D．
6．如图所示，连接两个小灯泡L1、L2的电路，闭合开关（ ）
A．L1、L2串联 B．L1、L2并联
C．L1、L2均发光 D．L1发光、L2熄灭 7．如图，是小明同学测定灯泡L1的电压和电流，当他闭合开关S时，发现电流表的示数为零，而电压表的示数接近电源电压，出现这种故障的原因可能是（ ）
A．灯泡L1短接 B．开关S接触不良
C．灯泡L1断路 D．灯泡L2断路
8．如图所示的四个电路中，开关S闭合后，会造成电源短路的是（ ）
A．
B．
C．
D．
9．在晴朗的冬天，用塑料梳子梳理干燥的头发，头发会越梳越蓬松，其主要原因是
（ ） A．梳头时，空气进入头发
B．头发和梳子摩擦后，头发带同种电荷，相互排斥
C．梳子对头发有力的作用
D．梳头时，头发的毛囊会收缩
10．如图中L1、L2是不同规格的两个小灯泡，能测出通过L1的电流的电路是（ ）
2022年北师大版九年级物理第十一章简单电路章节练习试题(含解析)
北师大版九年级物理第十一章简单电路章节练习考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、在用电流表分别测两个灯泡中的电流时，发现电流表的示数总是相等的，则这两个灯泡的连接方式（）A．一定串联B．一定并联C．可能并联D．以上说法均不对2、甲、乙是由同种材料制成且横截面积相等的两导体，若将它们串联在电路中，则关于甲、乙的长度L及两端的电压U的大小关系判断正确的是（）A．若L 甲＞L 乙，则U甲＜U乙B．若L甲＜L乙，则U甲＝U乙C．若L 甲＜L乙，则U甲＞U乙D．若L甲＞L乙，则U甲＞U乙3、如图所示的电路中，L1、L2是两个完全相同的灯泡，在开关闭合时，下列说法中正确的是( )A．可能L1亮，L2不亮B．可能L1不亮，L2亮C．L1、L2不可能同时亮D．L1断路，则L2一定不亮4、如图所示，甲为可调亮度台灯，乙为电位器的结构图，A、B、C为电位器的三个接线柱，转动滑片可调节灯泡亮度。
下列分析错误的是（）A．若只将B，C接入电路，顺时针旋转滑片，灯泡变亮B．若只将A，C接入电路，顺时针旋转滑片，灯泡变亮C．该电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度D．将A，B接入电路，若只将电阻丝做得更细些，以相同速度顺时针旋转滑片，灯泡亮度变化更明显5、用丝绸摩擦两根玻璃棒，使它们带上正电荷，手持玻璃棒A，靠近被吊起的玻璃棒B，如图所示，发现玻璃棒B转动，下列说法中正确的是（）A．玻璃棒带正电荷是因为得到电子B．摩擦前玻璃棒是导体C．实验现象说明同种电荷相互排斥D．利用不带电验电器可以检验玻璃棒所带电荷的电性6、小安学校的教学楼有东、南、西、北四扇大门，放学后要求都要将门关上。
北师大版九年级全册物理 第11章 简单电路 单元测试(含答案)
第11章简单电路单元测试一．选择题1．下列事例中，不属于静电现象的是（）A．蜜蜂飞行时，能吸引花粉B．花开时，会闻到扑鼻的花香C．雷雨时，天空中划过的闪电D．晴天时梳头时会看到头发随梳子飘动2．甲、乙两个轻质小球相互排斥，把与毛皮摩擦的橡胶棒靠近甲球时，甲球与橡胶棒相互吸引，则乙球（）A．一定带正电B．可能带负电，可能不带电C．一定带负电D．可能带正电，可能不带电3．如图所示的滑动变阻器上标记的各部件中，通常情况下，属于绝缘体的是（）A．金属杆B．瓷筒C．电阻丝D．金属滑片4．如图所示，用毛皮摩擦过的橡胶棒接触验电器后，验电器金属箔张开，以下说法正确的是（）A．毛皮摩擦过的橡胶棒带正电B．验电器的工作原理是同种电荷相互排斥C．通常情况下橡胶棒是导体D．金属箔张开瞬间电流的方向是由金属球到金属箔5．在测量小灯泡电阻实验中，某电表的示数如图所示。
其示数为（）A．1.4伏B．0.28伏C．1.4安D．0.28安6．下列的电路图中结构完整、能正常工作的是（）A．B．C．D．7．如图所示电路中，三个电阻器中有两个的阻值相等，电流表内阻不计，如果电流表A1、A2的示数分别为0.2A和0.3A，则通过电源的电流可能是（）A．0.1 A B．0.3A C．0.4A D．0.5A8．如图是新一代代步工具电动独轮车，依靠电力驱动低碳环保。
当电源开关S1闭合时指示灯亮起，独轮车处于待机状态，再当人站在独轮车上时开关S2自动闭合，电动机才能启动，开始运动。
下列电路设计符合上述要求的是（）A．B．C．D．9．为防止工人操作机器时受伤，厂家设计了一种新型切纸机，工人必须同时用双手分别按住左、右开关，机器才能正常工作，同时指示灯亮起。
如图所示的电路设计可行的是（）A．B．C．D．10．在某次电学实验中，小科按如图（1）所示的电路连接仪器，闭合开关S后，电压表V1和V2的示数如图（2）所示，下列对该电路分析不正确的是（）A．两表量程不同，L1和L2串联B．两表量程不同，L1短路C．两表量程相同，L1开路D．两表量程相同，L2短路二．填空题11．如图甲，验电器是根据的原理工作的；图乙中水与酒精混合后总体积变小，说明；丙图中飞镖的箭头很尖，目的是。
2022年最新北师大版九年级物理第十一章简单电路章节练习练习题(含详解)
北师大版九年级物理第十一章简单电路章节练习考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、如图所示的电路中，三个灯泡并联的电路是（）A．B．C．D．2、图所示的电路中，通过闭合、断开开关，能使小灯泡L1和L2组成并联电路的是（）A．闭合开关S1、S2，断开S3B．闭合开关S1和S3，断开S2C ．闭合开关S 2和S 3，断开S 1D ．闭合开关S 2，断开开关S 1和S 33、如图，小南发现学校门口的智能门禁具有人脸识别和检测体温的功能，当发现来访人员是我校师生且体温正常时即可放行，并且扬声器会发出“小南，体温正常，请进”的声音，免去了疫情期间人工检测的繁琐。
若当“来人为我校师生时” 1S 闭合，当“体温正常时” 2S 闭合，则以下扬声器发声电路的设计，符合要求的是（ ）A ．B ．C ．D ．4、2021年7月24日，东京奥运会女子重剑个人决赛中我国选手孙一文战胜对手获得冠军。
击剑比赛中当甲方运动员的剑（图中用“S 甲”表示）击中乙方的导电服时，电路导通，乙方指示灯亮。
反之，当乙击中甲时，甲方指示灯亮，下列电路符合要求是（ ）A ．B．C．D．5、如图所示，开关S闭合后，三个电流表A1、A2、A3的示数分别为I1、I2、I3且均不为0；测量得出I1>I2=I3。
关于此电路，下列说法中正确的是（）A．电路完好无故障B．L1灯丝断了C．L2灯丝断了D．L3灯座处发生了短路6、如图所示电路图中，能用电压表正确测出灯泡L1俩端电压的是（）A．B．C．D．7、甲、乙是由同种材料制成且横截面积相等的两导体，若将它们串联在电路中，则关于甲、乙的长度L及两端的电压U的大小关系判断正确的是（）A．若L 甲＞L 乙，则U甲＜U乙B．若L甲＜L乙，则U甲＝U乙C．若L 甲＜L乙，则U甲＞U乙D．若L甲＞L乙，则U甲＞U乙8、如图所示电路，闭合开关后，可能发生的现象是（）A．电流表和电压表都烧坏B．电流表烧坏，电压表正常C．电压表烧坏，电流表正常D．先烧坏电流表，再烧坏电压表9、在如图所示的四个电路中，哪个电路中三个电灯是并联的（）A．B．C．D．10、下列描述符合实际的是（）A．手机正常工作的电流约为10AB．家用电冰箱正常工作电流约10mAC．对人体的安全电压为36VD．一节干电池的电压为1.5V第Ⅱ卷（非选择题 70分）二、填空题（5小题，每小题4分，共计20分）1、在如图所示的电路中：当S1，S2都断开时，能发光的灯泡是，它们是联。
北师大版九年级全册物理 第十一章 简单电路 单元测试题
B.电源C.开关D.导线第十一章简单电路单元测试题一、选择题1.下列关于电流、电压、电源说法正确的是（）A.有电源就一定有电压和电流B.有电流则同时有电源和电压C.有电压时同时有电源和电流D.以上说法都不对2.我们在连接电路时特别要避免电路发生短路，这是因为在短路时:（）A.电源中没有电流通过B.用电器中有很大电流通过，容易烧坏用电器C.电源中有很大电流通过，容易烧坏电源D.电源正常工作，但用电器不能正常工作.3.如图所示，在每个水果上插入铜片和锌片，用导线把这几个水果与发光二极管连接起来，二极管便发出了光，其中插入金属片的水果相当于电路中的（）A.用电器4•如图所示的四个电路中，开关S闭合后会发生短路的电路是（）6•某同学要用电流表测灯泡L2电流，设计的四个电路中能达到目的是（）A.同种电荷互相吸引B.电流表可以直接连在电源两极上A.电流表指针明显偏转B.小灯泡发光C.电压表指针明显偏转D.电池被烧坏8.如图是某小区的门禁系统，内部车辆出入，能够被自动识别栏杆抬起；外部车辆出入，需要门卫用按钮将栏杆抬起。
若把车辆识别装置看作一个自动开关，按钮看作一个手动开关，下列电路图与门禁系统内部dA B )电路最接近的是()D.电路中有电流，电路两端就一定有电压C.长度相同的两根铝线，粗的比细的电阻大10.如图所示，若要使R］、R2并联，贝9()A.只闭合S 1B.只闭合S 3C.只闭合S 2、S 3D.只闭合S ］、S 211. 刚搬新家的小超对家里卫生间的电路进行探究，发现照明灯和换气扇能同时使用，也能独立使用，图中12•如图所示电路，探究并联电路中电流的关系。
L ］与L 2是两个不同规格的小灯泡，闭合开关后，通过a 、b 、c ､d 四处电流的大小关系正确的是（）金厲滑片金厲杆瓷筒电阻堂A.金属杆B.瓷筒C.电阻丝D.金属滑片14•如图所示电路中，电源电压保持不变，闭合开关S ,灯泡L 发光，电流表有示数，电压表的示数几乎为 零，则下列判断中正确的是（）A.电阻R 短路B.电阻R 短路C.灯L 断路D.灯L 短路15. 下列说法错误的是（）A. 摩擦起电的实质是电子从一个物体转移到另一个物体上C.r ：-B.二；:13.如图所示的滑动变阻器上标记的各部件中，通常情况下，属于绝缘体的是（）B.验电器的工作原理是同种电荷相互排斥C.公路上的路灯同时亮同时灭，它们是串联在一起的D.电荷的定向移动形成电流，电流的方向与正电荷定向移动的方向相同二、填空题16. _______________________________ 在国际单位制中，电流的单位是，一节新干电池的电压V。
(北师大版)九年级上册第十一章-简单电路同步练习(含答案)
九年级上册（北师大版）-第十一章-简单电路-同步练习一、单选题1.如图所示的电路中，当开关S闭合后，灯L1、L2 都不发光．某同学用一段导线去查找电路故障，他将导线并接在灯L2的两端，发现灯L1亮，L2不亮；当把导线并在灯L1两端是，发现两个灯都不亮，由此可知()A.L1短路B.L1断路C.L2短路D.L2断路2.假如科学家已研制出室温下的超导材料，你认为它可作下列哪种用途（）A.电炉中的电阻丝B.白炽灯泡的灯丝C.保险丝D.远距离输电3.如图所示的电路中，电源电压不变，开关S闭合，灯L1和L2都正常发光．一段时间后，突然其中一灯熄灭，而电压表和电流表的示数都不变，出现这一现象的原因可能是（）A.灯L1短路B.灯L2短路C.灯L1断路D.灯L2断路4.下列四组物体中，在通常情况下都容易导电的是（）A.石墨棒、人体、金属B.陶瓷、汽油、盐溶液C.橡胶、玻璃、毛皮D.纯净水、铁丝、湿木头5.下列用电器中可以利用超导体工作的是（）A.电热水器B.电饭锅C.电风扇D.电暖器6.用两根绝缘细线，分别将甲、乙两个带正电的轻质小球悬挂起来，在将乙球慢慢靠近甲球时，有可能出现的现象是图中的（）A. B. C. D.7.在图中已标出了电流方向，要使L1和L2都能发光，则（）A.甲处接电压表，乙处接电流表B.甲处接电流表，乙处接电压表C.甲处接电源，乙处接电流表D.甲处接电源，乙处接电压表8.某家用电器正常工作时，测得电流为4A，则此用电器可能是下列电器中的哪一种（）A.家用空调机B.日光灯C.家用电冰箱D.电风扇9.如图所示，电路中的电流方向是（）A.由N到M，由B到AB.由N到M，由A到BC.由M到N，由B到AD.由M到N，由A到B10.下列物理量最接近实际情况的是（）A.我国电网的交流电频率是220HzB.学生实验用的一根铜导线的电阻约500ΩC.人体的安全电压是不高于36VD.家庭电压110v二、多选题11.有关电和磁的知识，下列说法错误的是（）A.电动机是利用电磁感应原理制成的B.通电螺线管外部磁场与条形磁体的磁场相似C.验电器是利用同种电荷相互吸引的原理制成的D.由于儿童不懂得用电常识，所以不能将手指塞进有电的插座孔12.下列说法中正确的是（）A.导体容易导电都是因为导体内有大量自由电子B.验电器的工作原理是同种电荷相互排斥C.物理学中规定正电荷定向移动的方向为电流方向D.电风扇正常工作时，主要是将电能转化为机械能13.下列关于物理概念的说法中，错误的是（）A.某种物质温度升高1°C所吸收的热量，叫做这种物质的比热容B.物体温度降低，说明它一定放出了热量C.要在一段电路中产生电流，它的两端就要有电压D.一定质量的某种物质，温度越高，它的比热容越大14.根据表格中数据，下列说法正确的是（）A.将质量相同的铁块和铝块均匀拉成长度相同的铁线和铝线，串联后接入电路中，则铁线两端的电压更大B.煤油和水体积之比为2：1，吸收热量之比为12：5，则升高温度之比为3：1C.质量、初温都相同的铁块和铝块，吸收相同的热量后，将两个金属块靠在一起，铁块会向铝块传热D.给等质量的铜块和铝块加热，它们吸收热量多少与升高的温度的关系可用图象表示，其中图象a表示的是铜块15.现只有一个电源、一个电铃、一个小灯泡、两个开关和若干导线组成电路，只闭合一个开关时铃响灯不亮，只闭合另一个开关时灯亮、铃不响，则开关都闭合时可能出现的情况是（）A.铃响灯也亮B.铃不响灯亮C.铃不响灯也不亮且烧坏电源和导线D.铃响灯不亮16.下列说法正确的是（）A.电流的方向是由电荷定向移动的方向决定的B.闭合电路两端的电压恒定时，电路中一定有持续的电流C.验电器是根据同种电荷相互排斥异种电荷相互吸引检验物体是否带电的D.通过两用电器电流相等，它们不一定是串联的三、填空题17.用塑料棒摩擦毛衣，塑料棒能够吸引纸屑，说明带电体具有________的性质，如果用摩擦过的塑料棒接触验电器金属小球（如图所示），验电器的金属箔片张开，这是因为箔片带________（同/异）种电荷相互排斥，摩擦起电的实质是________在物质间转移．18.如图是某调光灯的电路图，灯泡L标有“24V 12W”的字样，闭合开关，当滑片P移至a端时，灯泡恰能正常发光，当滑片P移至b端时，灯泡的实际功率只有额定功率的，则灯泡正常发光时的电流是________A，电路中滑动变阻器的电阻是________Ω，电路消耗的最小功率为________W（设电源电压和灯丝电阻恒定不变）．19.二极管在社会各领域应用广泛，如图所示，二极管的________（填“左”、“右”）为正极，小满在学习了二极管的相关知识后，将二极管与电流表串联起来（如图所示），对电流表起保护作用，这是利用了二极管的________特性．20.图甲中电压表的示数为________V．图乙中电压表的示数为________V．21.如图所示电路，若闭合开关，电路将是________（选填“通路”、“开路”、“短路”），必须改正：若要使电路中的两灯串联，只要拆除导线________即可；若要使电路中的两灯并联，则要将导线________改接到接线柱________．22.根据如图所示电路，回答下列问题．（1）电压表V l测量的是________的电压；电压表V2测量的是________的电压（2）若V1的读数为2V，V2的读数是5V；则L2两瑞的电压是________伏四、解答题23.实验桌上放有电压稳定的电源一个，滑动变阻器一个，电流表、电压表各一只，电阻箱一个（电阻箱的符号）、开关一个、导线若干。
综合解析-北师大版九年级物理第十一章简单电路专项练习试题(含答案解析)
北师大版九年级物理第十一章简单电路专项练习考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、用丝绸摩擦两根玻璃棒，使它们带上正电荷，手持玻璃棒A，靠近被吊起的玻璃棒B，如图所示，发现玻璃棒B转动，下列说法中正确的是（）A．玻璃棒带正电荷是因为得到电子B．摩擦前玻璃棒是导体C．实验现象说明同种电荷相互排斥D．利用不带电验电器可以检验玻璃棒所带电荷的电性2、在“探究串联电路电压的特点”活动中，某同学设计的电路图如图所示，实验中使用的电源是两节干电池。
下列说法中正确的是（）A．该同学连接电路时至少要用8根导线B．实验中应该选择规格相同的小灯泡C．只要将电压表接在B点的导线改接到C点就能测出总电压D．只要将电压表接在A点的导线改接到C点就能测出L2两端的电压3、关于静电现象，下列说法中确的是（）A．因为带电体有吸引轻小物体的性质，摩擦后的梳子能吸引细水流B．细线悬挂的两个泡沫小球互相吸引，则两小球一定带有异种电荷C．用毛皮摩擦过的橡胶棒会带上负电，在这过程中橡胶棒失去了电子D．验电器是利用异种电荷互相吸引的原理制成4、关于右图电路的判断，正确的是（）A．只闭合开关 S1时，灯泡 L1、L3并联B．只闭合开关 S2时，灯泡 L2、L3并联C．只闭合开关 S2、S3时，灯泡 L2、L3串联D．闭合所有开关时，灯泡 L1、L2并联，L3短路5、下列说法中正确的是（）A．原子内原子核带负电，核外电子带正电B．导体容易导电是因为内部有大量的自由电荷C．自由电子定向移动的方向为电流的方向D．给充电宝充电是将化学能转化为电能6、两个相同的验电器A和B，A带正电，B不带电，用金属棒把A、B连接起来后如图所示，则（）A．A中正电荷通过金属棒流向B，B带正电荷B．B中负电荷通过金属棒流向A，B带正电荷C．金属棒中有持续电流从A流向B，使B张角增大D．金属棒中有持续电流从B流向A，使A张角先减小后增大7、在探究电路的电流规律实验时用了图中的某个电路，L1和L2规格相同，L3与L1规格不同，电流表的读数分别为A1为0.3A，A2为0.15A，A3为0.45A。
(常考题)北师大版初中物理九年级全册第十一章《简单电路》测试题(包含答案解析)(4)
一、选择题1．如图所示电路中，当闭合开关后，两个电压表指针偏转均为如图，电阻R1和R2两端的电压分别是（）A．1.9V 9.5V B．7.6V 1.9V C．1.9V 9.5V D．9.5V 1.9V2．电脑正常工作时，中央处理器不断发热必须用风扇给予降温。
为了保证中央处理器不被烧坏，要求：中央处理器（即CPU）工作之前，带动风扇的电动机要先启动，中央处理器断电后，电动机仍能工作很长一段时间，来进行散热，同学们设计的四个电路图中符合要求的是（）A．B．C．D．3．如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。
观察电压表的接线和指针偏转可知（）A．锌片是正极，盐水电池电压为3VB．锌片是负极，盐水电池电压为0.6VC．铜片是正极，盐水电池电压为3VD．铜片是负极，盐水电池电压为0.6V4．如图所示是一款平衡车，它是依靠电力驱动及人体平衡能力控制的代步工具，当电源开关S1闭合时指示灯亮起；人站在平衡车踏板上时开关S2自动闭合，电动机才能启动，紧急情况时S1自动断开，电动机停止工作。
下列电路图中，与其原理相符的是（）A．B．C．D．5．家庭厨房安装的抽油烟机里有照明灯和换气扇。
它们既能单独工作，又能同时工作，如图所示电路中，符合上述要求的是（）A．B．C．D．6．在探究串联电路电流关系的活动中，小路连好如图所示的电路后，用电流表测出A、B、C处的电流分别为I A=0.4A、I B=0. 4A、I C=0. 4A，并将数据记录在表格中，下一步应该做的是（）A．整理器材，结束实验B．分析数据，得出结论C．换用不同规格的小灯泡，再测出几组电流值D．改变电流表的量程或换电流表再测几次7．如图所示，连接两个小灯泡L1、L2的电路，闭合开关（）A．L1、L2串联B．L1、L2并联C ．L 1、L 2均发光D ．L 1发光、L 2熄灭 8．在晴朗的冬天，用塑料梳子梳理干燥的头发，头发会越梳越蓬松，其主要原因是（ ）A ．梳头时，空气进入头发B ．头发和梳子摩擦后，头发带同种电荷，相互排斥C ．梳子对头发有力的作用D ．梳头时，头发的毛囊会收缩9．如图所示电路，要使灯泡1L 和2L 组成串联电路，应该（ ）A ．只闭合S 3B ．只闭合S 1C ．同时闭合S 1和S 2D ．同时闭合S 1和S 310．下列说法正确的是（ ）A ．摩擦起电的实质是创造了电荷B ．验电器的工作原理是同种电荷相互吸引C ．公路上的路灯同时亮同时灭，它们是串联在一起的D ．电荷的定向移动形成电流，电流的方向与正电荷定向移动的方向相同11．如图所示的是小明设计的电路图，当他闭合开关S 1、S 2，两个电流表的指针在同一位置，则下列判断正确的是（ ）A ．两个电流表的示数相等B ．A 1测的是通过L 1的电流C ．两灯L 1与L 2电压之比为1∶4D ．两灯L 1与L 2电流之比为4∶1 12．用下列电路探究电路的电流规律时，电流表A 1、A 2的示数如图所示，则流过灯泡L 1、L 2的电流分别是（ ）A ．0.7A 0.4AB ．0.3A 0.4AC ．0.14A 0.4AD ．0.7A 2A二、填空题13．实验室中有一铭牌上标有“20Ω 2A”字样的滑动变阻器，如图所示。
北师大版初中物理九年级全册第十一章《简单电路》测试题(包含答案解析)(1)
一、选择题1．已知12R R ，按图中的四种方式分别接在同一电源上，电路中电流1I 、2I 、3I 、4I 最大的电路是（ ） A ．B ．C ．D ．2．“估测”是物理学中常用的一种方法。
小聪估测了一些物理量，其中符合实际的是（ ）A ．将两只鸡蛋举高1m ，所做的功约10JB ．一位中学生爬楼梯的功率约为15WC ．教室内日光灯正常发光时电流约为0.15AD ．华为智能手机的电池电压约为220V3．如图所示的电路，要使灯泡L 1和L 2组成串联电路，应该（ ）A ．只闭合S 2B ．只闭合S 1C ．同时闭合S 1和S 2D ．同时闭合S 1和S 34．如图所示的钨丝是将一个白炽灯去除玻璃罩制成的，闭合开关S ，小灯泡L 发光，钨丝不发光，向钨丝吹气时，小灯泡L 变亮，用酒精灯给钨丝加热，小灯泡L 逐渐变暗直至熄灭，由实验可知下列说法正确的是（ ） ①钨丝的电阻随温度升高而减小 ②向钨丝吹气时，钨丝电阻变小 ③给钨丝加热时，电路中的电流变小④小灯泡L 发光而钨丝不发光是因为通过钨丝的电流小于小灯泡L 的电流A ．只有①②B ．只有②③C ．只有②④D ．只有①④5．如图所示是一款平衡车，它是依靠电力驱动及人体平衡能力控制的代步工具，当电源开关S1闭合时指示灯亮起；人站在平衡车踏板上时开关S2自动闭合，电动机才能启动，紧急情况时S1自动断开，电动机停止工作。
下列电路图中，与其原理相符的是（）A．B．C．D．6．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，比较这两段导体两端的电压及通过它们的电流和电功率的大小，正确的是（）A．U AB>U BC，I AB<I BC B．U AB<U BC，P AB<P BC C．P AB=P BC，I AB<I BC D．U AB>U BC，I AB=I BC 7．如图所示，能正确测出通过灯泡L1的电流的电路是（）A．甲乙B．乙丙C．丙丁D．乙丁8．如图所示的电路，下列说法中正确的是（）A．不能同时闭合开关S1、S2、S3B．闭合开关S2、S3，灯L2、L3并联且均发光C．只闭合开关S1，灯L1、L2串联，电流表A1、A2的示数相同D．闭合开关S1、S2，再闭合开关S3，电流表A1的示数不变9．《中国诗词大会》比赛中用到了抢答器。
2022年最新北师大版九年级物理第十一章简单电路专项练习试题(含答案及详细解析)
北师大版九年级物理第十一章简单电路专项练习考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、以下说法最符合事实的是（）A．一个水分子的直径约10-5mB．教室里一只日光灯正常工作的电流约为5AC．对人体的安全电压不高于220VD．一节新干电池的电压是1.5V2、在柠檬上相隔一定距离分别插入铜片和锌片，即为柠檬电池．将铜片、锌片与电压表相连，如图所示．下列说法正确的是（）A．柠檬电池可将化学能转化为电能B．锌电极是柠檬电池的正极C．柠檬电池形成通路后，电子将从铜电极流出D．将电压表直接接在该柠檬电池上会损坏电压表3、考试试卷保密至关重要，为确保试卷万无一失，存放试卷的保密室有厚厚的大门，要想开门，需要主考用钥匙闭合开关S，或者两名副主考同时使用钥匙闭合开关S1、S2，使电动机工作拉开大门。
为防止有小偷从窗户或排气扇处翻入，在窗户和排气扇处还分别设有自动感应开关S3、S4，当小偷闯入时感应开关自动闭合，警铃报警。
下列电路图符合设计要求的是（）A．B．C．D．4、下列说法中正确的是（）A．原子内原子核带负电，核外电子带正电B．导体容易导电是因为内部有大量的自由电荷C．自由电子定向移动的方向为电流的方向D．给充电宝充电是将化学能转化为电能5、在如图甲所示的电路中，闭合开关S后，两个灯泡都能发光，电流表A1 A2的指针均在下图所示的位置，则下列说法中正确的是（）A．电流表A2的示数2.4A B．通过灯L1的电流为1.92AC．通过灯L1的电流为0.48A D．电流表A1的示数是0.48A6、如图所示是滑动变阻器的结构和连入电路的示意图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
.
.
《第十一章 简单电路》单元测试卷及答案
一、选择题（每小题3分，共计54分）
1．在通常情况下，下列物体中，属于导体的是：（ ）
A．玻璃棒 B．煤油 C．铅笔芯 D．纯净水
2．下列电路或电路中的元件属于串联的是（ ）
A. 节日里用来装饰房间的小彩灯 B. 高大建筑物上的彩灯
C. 房间里的电风扇和台灯 D. 学校的电铃和控制电铃的开关
3．如图D11-1所示电路要使电灯L1、L2并联，应当 （ ）
A. 只闭合S1、S2 B. 只闭合S2、S3
C. 只闭合S1、S3 D. 同时闭合S1、S2、S
3
4．下述说法中正确的是 ( )
A．只要导体中有自由电荷存在，就形成电流
B．只要电路中有电源就能形成电流
C．只要是闭合电路且有电源，就能形成持续电流
D．以上说法都正确
5．10个小灯泡串联在一起，已知某处电路的电流是100mA，则通过每个小灯泡的电流是
( )
A．0.1mA B．10mA C．0.1A D．1000mA
6. 通过家用电冰箱的电流约为（ ）
A. 2μA B. 2mA C. 2A D. 200A
7. 某同学用电流表测电流时接法正确，先选用0~0.6A的量程，指针未达到满偏，若选用0~3A
的量程，则（ ）
A. 指针偏转变大 B. 指针偏转变小 C. 会损坏电表 D. 不能读数
8．用电流表测如图D11-2所示电路中的电流，下列说法正确的是（ ）
A. 将电流表接在a处时，可测量流过两只灯泡的总电流
B. 将电流表接在c处时，只能测出流过灯泡L2的电流
C. 将电流表接在d处时，只能测出流过灯泡L1的电流
D. 不管电流表接在何处，都能测出流过电流表本身的电流
9. 要用一只电流表测量通过灯泡L1的电流，一位同学设计了
如图D11-3四个电路图，你认为正确的是（ ）
S
2
S
1
S
3
L
1
L
2
图D11-1
图D11-2
S
a
b
c
d
L
1
L
2
A
D L2 L1 A A + - L1 L2 A B - + L1 L2 A C
+
-
L
1
L
2
图D11-3
.
.
0. 关于电压的作用，下列说法正确的是（ ）
A. 电压使电荷定向移动形成电流
B. 电压使自由电荷定向移动形成电流
C. 电压只能使自由电子定向移动形成电流
D. 电压使导体中产生大量自由电荷形成电流
11. 用电压表测灯泡正常发光时的电压时，误将电压表与灯泡串联，这样引起的后果（ ）
A. 灯泡可能烧坏 B. 电压表烧坏
C. 灯泡不亮 D. 电压表无读数
12. 对于图D11-4所示的电路，如果两只灯泡有一只发生了故障，闭合开关S，
以下描述正确的是（ ）
A. 若L1断路，则电压表有示数，电流表无示数
B. 若L1短路，则电压表无示数，电流表有示数
C. 若L2断路，则电压表和电流表均无示数
D. 若L2短路，则电压表无示数，电流表有示数
13. 有两根相同材料制成的电阻丝，长度一样，粗细不同，其电阻（ ）
A. 两根电阻丝电阻一样大 B. 粗的那根电阻丝的电阻较大
C. 将两根电阻丝串接成一根，电阻变大 D. 将两根电阻丝并联成一根，电阻变大
14. 在实际问题中，要改变金属丝的电阻，实际可行的方法是（ ）
A. 改变导线的横截面积 B. 改变导线的长度
C. 改变制成导线的材料 D. 改变通过导线的电流
15. 将滑动变阻器与一灯泡串联接入电路，调节滑动变阻器的滑片位置，发现灯泡变暗，这
是因为（ ）
A．灯泡的电阻变大了 B. 电源的电压变小了
C. 滑动变阻器接入电路部分的电阻变大了，从而使流过灯泡的电流变小了
D. 流过滑动变阻器的电流变大了，从而使流过灯泡的电流变小了
16. 如图D11-5所示，滑动变阻器与一灯泡串联接入电路，已知接线柱C接
入电路，要使滑片P向左滑动时灯泡变亮，则电路的另一端（ ）
A. 只能接D点 B. 只能接A点
C. 只能接B点 D. 接A点或接B点都可以
17．甲变阻器标有“50Ω 1.5A”，乙变阻器标有“10Ω 2.5A”，两变阻器的
瓷筒的粗细、长度一样，电阻线由同种合金材料制成，则（ ）
A
V
L
1
L
2
图D11-4
S
图D11-5
.
.
A. 甲的电阻线较粗 B. 乙的电阻线较粗
C. 两变阻器的电阻线粗细相同 D. 无法判定
18. 某同学设计了一种压力计的装置，如图D11-6所示，AB是一根弹
簧，其A端与金属滑片P相连，B端固定在支架上，R是电阻线，压
力表是由电流表改装而成，表上指针指的刻度可反映出作用在弹簧上
压力的大小。分析该表原理后判断下列说法中正确的是（ ）
A. 压力F增大时，接入电路中的电阻丝越长
B. 压力F增大时，压力表中的电流就越大
C. 压力F为零时，电路中的电流最大
D. 弹簧压缩到最短时，电路中的电流为零
二、填空题（每空2分，共计46分）
19．家庭电路中的电灯开关的外壳是用塑料制成的，它起
作用，开关内部的金属片是铜制成的，它起 作用。
20．在图D11-7的手电筒电路中，电流是从 经电灯泡和 流
向 。
21．家庭电路和教室的电路都是 电路，当关掉电路中的一盏电灯时，其他的电灯
和用电器 受到影响。（选填“会”或“不会”）用来装饰圣诞树的小彩灯的电
路是 电路，当其中任何一个小灯泡灯丝被烧断时，其余小灯泡 （选
填“能发光”或“不能发光”）。
22．学生用电流表可以测量的最大电流就是表针指到最右端时所代表的电流，一般有
A和 A两种。
23. 如图D11-8所示电路中，三只电流表的读数分别为I1、I2和I3，则它们大小
的关系是I1 I2 I3（选填“>”、“<”或“=”）
24. 用电压表测一只小灯泡两端的电压，结果如图D11-9所示，此时刻度
盘中的刻度线每大格表示的电压值为 V，每小格表示的电压值为 V，
小灯泡两端的电压为 V。
F
A
B
R
P
图D11-6
图D11-7
电池
电珠
开关
筒体
A
1
A
2
A
3
图D11-8
L
1
L
2
L
3
S
V
3
－
15
图D11-9
图D11-10
1
L
1
L
2
S
2
V
.
.
25. 在图D11-10电路中，当开关掷向1的位置时，测得电压表的示数为3.0V，当开关掷向
2的位置时，测得电压表的示数为1.5V，则电源两端的电压为
V．
26．图D11-11为亮度可调台灯的电路示意图，其中AB是一段电阻丝，B、C
作开关使用，OP是滑动片，可绕O点旋转，P端与电阻丝接触良好。
（1）将图中电路画完整；
（2）连好电路后，滑片OP顺时针滑动时，流过灯泡L的电流变 （选
填“大”或“小”），电灯变 （选填“亮”或“暗”）。
27．图D11-12为旋盘式电阻箱接入电路中的情况，此时电阻箱接入电路的电阻值
为 Ω；若发现电路中电流太小，要使电流达到所需电流，应先转动面
板上标记的倍数为× 的那个旋盘，使连入电路中的电阻变 。
参考答案
一、选择题
1．C 2. AD 3. C 4. C 5. C 6. C 7. B 8. ABD 9. C 10. B 11. C 12. D 13. C
14. B 15. C 16. B 17. B 18. B
二、填空题
19．绝缘，导电 20. 电池的正极，筒体，电池的负极 21. 并联，不会，串联，能发光
（提示：每个小灯都并联一电阻，当小灯泡灯丝被烧断时，电流经并联的电阻与其他小灯泡
构成闭合电路）22. 0.6, 3 23. <, < 24. 1,0.1,1.4 25. 4.5 26. (1)略，（2）小，暗 27. 6718，
图D11-11
L
O
P
A
B
C
×1000
×100
×10 ×1
图D11-12
.
.
1，小
