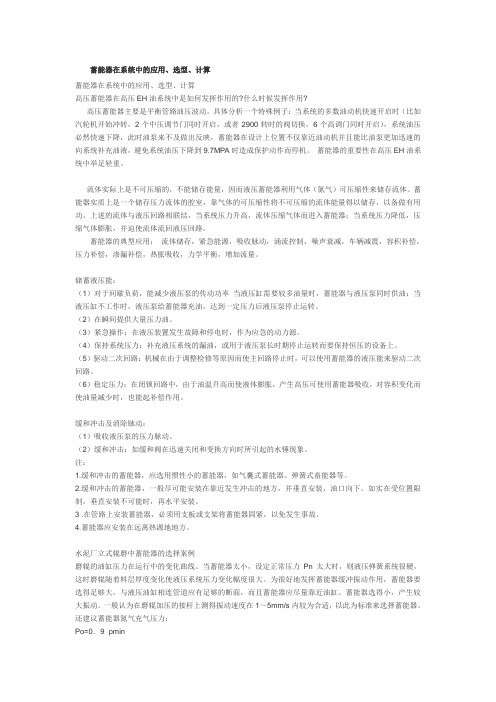

蓄能器在系统中的应用、选型、计算
蓄能器在系统中的应用、选型、计算蓄能器在系统中的应用、选型、计算高压蓄能器在高压EH油系统中是如何发挥作用的?什么时候发挥作用?高压蓄能器主要是平衡管路油压波动。
具体分析一个特殊例子：当系统的多数油动机快速开启时（比如汽轮机开始冲转，2个中压调节门同时开启，或者2900转时的阀切换，6个高调门同时开启），系统油压必然快速下降，此时油泵来不及做出反映，蓄能器在设计上位置不仅靠近油动机并且能比油泵更加迅速的向系统补充油液，避免系统油压下降到9.7MPA时造成保护动作而停机。
蓄能器的重要性在高压EH油系统中举足轻重。
流体实际上是不可压缩的，不能储存能量，因而液压蓄能器利用气体（氮气）可压缩性来储存流体。
蓄能器实质上是一个储存压力流体的腔室，靠气体的可压缩性将不可压缩的流体能量得以储存，以备做有用功。
上述的流体与液压回路相联结，当系统压力升高，流体压缩气体而进入蓄能器；当系统压力降低，压缩气体膨胀，并迫使流体流回液压回路。
蓄能器的典型应用：流体储存，紧急能源，吸收脉动，涌流控制，噪声衰减，车辆减震，容积补偿，压力补偿，渗漏补偿，热胀吸收，力学平衡，增加流量。
储蓄液压能：（1）对于间歇负荷，能减少液压泵的传动功率当液压缸需要较多油量时，蓄能器与液压泵同时供油；当液压缸不工作时，液压泵给蓄能器充油，达到一定压力后液压泵停止运转。
（2）在瞬间提供大量压力油。
（3）紧急操作：在液压装置发生故障和停电时，作为应急的动力源。
（4）保持系统压力：补充液压系统的漏油，或用于液压泵长时期停止运转而要保持恒压的设备上。
（5）驱动二次回路：机械在由于调整检修等原因而使主回路停止时，可以使用蓄能器的液压能来驱动二次回路。
（6）稳定压力：在闭锁回路中，由于油温升高而使液体膨胀，产生高压可使用蓄能器吸收，对容积变化而使油量减少时，也能起补偿作用。
缓和冲击及消除脉动：（1）吸收液压泵的压力脉动。
（2）缓和冲击：如缓和阀在迅速关闭和变换方向时所引起的水锤现象。
单位内部认证吊车司机基础知识考试(试卷编号111)
单位内部认证吊车司机基础知识考试(试卷编号111)1.[单选题]起重作业中的“四懂”是指：懂原理、懂构造、懂性能和（ ）。
A)懂工具B)懂索具C)懂工艺流程D)懂维修答案:C解析:2.[单选题]BG012 硅整流交流发电机发出的三相交流电通过( )硅二极管进行全波整流之后，便可得到直流电压。
A)3个B)4个C)5个D)6个答案:D解析:3.[单选题]特种设备安全监督管理部门根据（ ）或者取得的涉嫌违法证据，对涉嫌违反本条例规定的行为进行查处。
A)举报B)事实C)传言D)政府文件答案:A解析:4.[单选题]内燃机在排气过程中的排气温度一般为( )。
A)200～400℃B)400～600℃C)550～800℃D)750～1100℃答案:B解析:5.[单选题]欲测量工件的孔径时,应选用( )来测量。
A)角度尺B)塞尺解析:6.[单选题]塔类设备的吊装方法有( )。
A)2种B)3种C)4种D)5种答案:D解析:7.[单选题]机动车辆普遍使用的是（）蓄电池。
A)铅B)铜C)锂D)氢答案:A解析:8.[单选题]AA004 由轴与连杆、连杆瓦的联接是( )。
A)转动副B)移动副C)空间运动副D)高副答案:A解析:9.[单选题]使用气囊式蓄能器时油口要( )安装。
A)水平B)向下垂直C)向上垂直D)随便答案:B解析:10.[单选题]违反交通管制的规定强行通行，不听劝阻的，由公安交通管理部门处（ ）罚款。
A)100元以上200元以下B)200元以上500元以下C)200元以上2000元以下D)2000元以上11.[单选题]在起升和下降（ ）时，司机应发出警告信号。
A)吊钩B)小车C)大车D)人员答案:A解析:12.[单选题]AB003 产品数量很多，在机床或设备上只是经常重复加工某一种工件， 这种生产称为( )生产。
A)单件B)小批C)大量D)成批答案:C解析:13.[单选题]起重机械更换的主要零部件（ ）原制造商规定的技术要求。
气囊式蓄能器在汽轮机润滑油系统中的应用
因蓄能器在系统中作为辅助动力源，按照规范，蓄能器的容量由式（1）来计算。
3.3.1充气压力P0的选定
蓄能器充气压力是整个装置的关键参数，P0=小，行时一定容量蓄能器蓄油量=多，但有效排油量不一定大，而充气压力P0按以下原则选取
3.3.2蓄能器理论容量的确定
因充气压力P0=300kPa，蓄能器的有效排放量至少为润滑油泵2s的额定流量Vx=43L，按式（1）计算得到V0=162.5L。
1润滑油系统简介
某发电厂装有2台美国GE公司生产的9E型燃气轮机组和1台与其配套的100MW级汽轮机组，汽轮机组配套的润滑油系统如图1所示。A/B润滑油泵一用一备，向系统提供稳定的油源（0.0214m3/s，600kPa）。润滑油经过双联冷油器及过滤器，由调压阀调至额定压力（145kPa）后送至润滑油母管，同时润滑油过滤器后由一支路向发电机密封油系统提供油源。系统中还设置1台直流应急润滑油泵，在紧急情况下，提供停机过程的润滑油及发电机密封用油。
5结语
润滑油泵切换时系统压力自保持时间过短的问题在同类机组中普遍存在。通过在润滑油系统加装蓄能器，可有效减小系统的压力变化，吸收冲击，减少润滑油系统的故障，同时其结构简单、性能可靠，大大提高了润滑油系统的安全性。该方法对类似机组的改进有一定的借鉴意义。
气囊式蓄能器在张力补偿系统的应用
气囊式蓄能器在张力补偿系统的应用气囊式蓄能器是一种可以将流体能量转化为弹性能量并存储起来的装置。
它由气囊和压缩空气组成，通过压缩空气的方式将能量储存起来，当需要释放能量时，可以通过释放气囊内的压缩空气来实现。
在张力补偿系统中，气囊式蓄能器可以起到平衡张力的作用。
在许多机械设备中，由于工作的不平衡或者不稳定性，会导致张力的变化，在一些特殊的情况下，这种变化会对机械设备的正常工作产生不利影响。
为了解决这个问题，可以通过在张力调整装置中引入气囊式蓄能器，利用其储能和释放能的特性来平衡张力的变化，从而实现张力的稳定。
在张力补偿系统中，气囊式蓄能器首先需要通过压缩空气对气囊进行充气，这样可以将能量存储在气囊中。
当需要平衡张力时，通过释放气囊内的压缩空气来实现。
释放空气的方式可以通过控制阀门来实现，例如打开一个排气阀门，将气囊内的压缩空气释放出来，从而实现对张力的补偿。
气囊式蓄能器在张力补偿系统中的应用主要有两个方面。
它可以平衡张力的变化，使得张力始终保持在一个稳定的范围内。
在一些张力敏感的机械设备中，稳定的张力是非常重要的，可以保证设备的正常运转，提高生产效率。
它可以减少能源消耗，提高能源利用率。
通过将流体能量转化为弹性能量并存储起来，可以避免能量的浪费，使能源的利用率更高。
气囊式蓄能器在张力补偿系统中的应用不仅可以提高机械设备的工作效率和性能，还可以减少能源消耗，降低生产成本。
由于气囊式蓄能器的结构简单，使用方便，维护成本较低，因此在工业生产中得到了广泛的应用。
随着科学技术的不断发展，气囊式蓄能器在张力补偿系统中的应用将进一步扩展，并为机械设备的发展带来更多的创新和进步。
气囊式蓄能器在汽轮机润滑油系统中的应用
气囊式蓄能器在汽轮机润滑油系统中的应用在现代工业领域，汽轮机作为一种重要的动力设备，其稳定运行对于整个生产过程至关重要。
而润滑油系统则是保障汽轮机安全可靠运行的关键之一。
在润滑油系统中，气囊式蓄能器的应用发挥着重要作用，为汽轮机的正常运转提供了有力支持。
首先，让我们来了解一下什么是气囊式蓄能器。
简单来说，气囊式蓄能器是一种能够储存和释放能量的装置。
它由一个金属外壳、一个气囊和液压油组成。
气囊位于金属外壳内部，将液压油与气囊内的气体分隔开。
当系统压力升高时，液压油进入蓄能器，压缩气囊内的气体，从而储存能量；当系统压力降低时，气囊内的气体膨胀，将储存的能量释放出来，补充到系统中。
在汽轮机润滑油系统中，气囊式蓄能器主要有以下几个方面的应用。
其一，稳定油压。
汽轮机在运行过程中，由于负载的变化、油泵的启停等因素，会导致润滑油系统的油压产生波动。
而气囊式蓄能器能够吸收油压的峰值，释放储存的能量来弥补油压的低谷，从而有效地稳定油压，确保润滑油能够持续稳定地供应到各个润滑部位，减少因油压波动而对汽轮机造成的损害。
其二，应急供油。
在突发情况下，如油泵故障、电源中断等，润滑油系统可能会出现供油中断的危险。
此时，气囊式蓄能器可以作为应急供油源，在短时间内为汽轮机提供足够的润滑油，避免因润滑不足而导致的严重设备损坏，为抢修争取宝贵的时间。
其三，减少油泵的启停次数。
油泵的频繁启停不仅会影响其使用寿命，还会增加能耗。
气囊式蓄能器能够在系统压力稳定时储存多余的油液，在压力下降时释放，从而减少油泵的工作时间，降低油泵的启停频率，延长油泵的使用寿命，同时也降低了系统的能耗。
其四，吸收冲击和脉动。
在润滑油系统中，由于各种原因可能会产生冲击和脉动，这会影响系统的稳定性和可靠性。
气囊式蓄能器能够有效地吸收这些冲击和脉动，降低其对系统的不良影响，提高系统的工作性能。
为了确保气囊式蓄能器在汽轮机润滑油系统中能够正常发挥作用，在设计和使用过程中需要注意以下几个方面。
汽轮机蓄能器的作用
汽轮机蓄能器的作用蓄能器是一种能量储存装置，能够在不同能量系统之间进行能量的储存、释放和转移。
在汽轮机中，蓄能器发挥着重要的作用，能够提高汽轮机的运行效率、稳定性和可靠性。
本文将对蓄能器汽轮机运行过程中，由于各种因素的影响，可能会出现压力波动的情况。
蓄能器可以吸收这些压力波动，减少对设备的损伤，延长设备的使用寿命。
同时，蓄能器还能有效缓解汽轮机启动、停止过程中产生的压力突变，减小对系统的冲击。
系统保护当汽轮机出现故障或紧急停机时，蓄能器能够释放储存的能量，为系统提供短时的能量补充，确保系统的安全停机。
此外，在汽轮机启动过程中，蓄能器能够提供足够的能量，帮助汽轮机顺利启动。
流量调节蓄能器可以通过调节自身的储能状态，实现对流量的调节。
在某些特定情况下，如需要快速响应或精确控制流量时，蓄能器能够发挥重要作用。
通过与控制系统相结合，可以实现汽轮机的智能化控制，提高设备的运行效率。
节能减排蓄能器在汽轮机中的应用，能够有效提高能源的利用率，降低能源的浪费。
同时，蓄能器的合理使用还能减少对环境的污染，为实现节能减排目标做出贡献。
随着环保意识的日益加强，汽轮机蓄能器的应用将得到更广泛的关注和应用。
二、蓄能器的种类与工作原理蓄能器是一种用于储存和释放能量的设备，具有多种类型和工作原理。
在汽轮机中，蓄能器主要分为两类：重力蓄能器和弹性蓄能器。
重力蓄能器：重力蓄能器利用重物的位能进行能量储存。
重物在一定高度下落时，将重力势能转化为动能，从而储存能量。
当需要释放能量时，重物上升到一定高度，将动能转化为重力势能，从而释放能量。
在汽轮机中，重力蓄能器通常用于吸收和释放压力波动，以及提供短时的能量补充。
弹性蓄能器：弹性蓄能器利用弹簧或气体的压缩进行能量储存。
弹簧蓄能器通过压缩弹簧来储存能量，而气液蓄能器通过压缩气体来储存能量。
在汽轮机中，气液蓄能器最为常用，其工作原理是利用气体在密闭容器内的压缩和膨胀来储存和释放能量。
当气体被压缩时，压力升高，能量被储存；当气体膨胀时，压力降低，能量被释放。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
气囊式蓄能器在汽轮机
润滑油系统中的应用 Revised by Chen Zhen in 2021
小编语：汽轮机润滑油系统中压力低联启备泵这事，各位还真得关注一下，据小编了解，目前小机润滑油泵跳一台，润滑油压力多数都会低到跳闸值，运行中一旦出现这种情况，轻则RB，重则跳机，对单台汽泵配置的机组，更是如此，本文提供的增加蓄能器的方案，我看行。
润滑油系统是汽轮发电机组最重要的辅助系统之一，它为机组各个轴承提供润滑油，通过油循环带走轴承运行时产生的热量、杂质，保护机组各个轴承的正常运行。
在润滑油系统中，阀门的状态、泵组的运行情况以及管路的充液、排气等，都会导致管路压力波动，严重的甚至引起机组跳闸等事故。
蓄能器可以作为辅助压力油源，吸收和储存系统中的能量，有效减小管路中的压力波动，减少设备运行切换对整个系统的冲击，从而避免机组跳闸等事故的发生。
1 润滑油系统简介
某发电厂装有2 台美国GE 公司生产的9E型燃气轮机组和1 台与其配套的100 MW 级汽轮机组，汽轮机组配套的润滑油系统如图1 所示。
A/B润滑油泵一用一备，向系统提供稳定的油源（ m3/s，600 kPa）。
润滑油经过双联冷油器及过滤器，由调压阀调至额定压力（145 kPa）后送至润滑油母管，同时润滑油过滤器后由一支路向发电机密封油系统提供油源。
系统中还设置1 台直流应急润滑油泵，在紧急情况下，提供停机过程的润滑
油及发电机密封用油。
A/B 润滑油泵存在2 套联锁保护，1 套是电气联锁，另1套是泵出口母管低油压联锁（整定值为500 kPa）。
同时润滑油系统中有汽机跳闸保护：（1）当轴承润滑油母管压力低于125 kPa 时，汽轮机跳闸，同时直流应急润滑油泵自启。
（2）发电机密封油差压低低（ kPa），延时1 s，汽轮机跳闸。
2 事故经过及原因分析
2010年，汽轮机带满负荷正常运行，A 润滑油泵故障、自动切换至B 润滑油泵时，轴承润滑油母管压力低及发电机密封油压差低低2 个报警同时出现，汽轮机跳闸。
经检查，发现轴承润滑油母管压力低信号先于发电机密封油压差低低信号发出。
为查明事故原因，在停机状态下对A/B 润滑油泵进行电气联锁试验，模拟事故状态。
在2 台泵切换过程中，轴承润滑油母管压力瞬间降至整定值125 kPa 以下后回升，系统出现轴承润滑油母管压力低跳机信号，随后也出现发电机密封油压差低低信号，与事故现象一致。
经检查，油泵运行状态正常，2 台泵电气联锁反应时间2 s左右，也属正常。
因此可以确定事故原因是润滑油系统压力自保持时间过短。
3 改造方法
为解决润滑油系统压力自保持时间过短问题，一个有效的解决方法是在润滑油系统加装一定容量的蓄能器。
蓄能器在系统正常运行中蓄存润滑油，蓄存量要保证在油泵切换过程能有效释放至少43 L（油泵2 s内的额定流量）润滑油，以维护系统压力。
蓄能器形式的选择
目前常用的充气式蓄能器有活塞式、隔膜式、气囊式等，各有优缺点。
活塞式适用高压系统，结构简单，但是反应灵敏性差。
隔膜式虽反应灵敏，但容量较小。
鉴于使用的是低压润滑油，同时需要在短时间内向系统提供43 L 润滑油，故气囊式蓄能器较为合适。
蓄能器安装位置的确定
因润滑油2 个主要用户都会出现跳机信号，所以蓄能器安装位置应选在润滑油泵出口母管处较为合适。
经反复试验确定，只要润滑油母管处油压在300 kPa 以上，轴承润
滑油母管压力与发电机密封油压差都能正常运行，为安全起见，增加10%安全余量，因而润滑油泵出口母管最低压力为330 kPa。
蓄能器容量和规格的确定
因蓄能器在系统中作为辅助动力源，按照规范，蓄能器的容量由式（1）来计算。
充气压力P
的选定
蓄能器充气压力是整个装置的关键参数，P0=小，运行时一定容量蓄能器蓄油量=多，
但有效
排油量
不一定
大，而
充气压
力P0按
以下原
则选取
蓄能器
理论容
量的确定
因充气压力P
=300 kPa，蓄能器的有效排放量至少为润滑油泵2 s的额定流量Vx
= L。
=43 L，按式（1）计算得到V
蓄能器数量的确定
由于蓄能器中的皮囊是易损件，蓄能器出油速度过快，会使皮囊卡入出口菌形阀中而破损，因而一般皮囊式蓄能器出油流量低于10～15 L/s。
根据润滑油系统正常运行所需流量 L/s（ 4m3/s）来看，选择3 只蓄能器比较合适。
蓄能器规格的确定每只蓄能器的规格V =V
/n=3=。
蓄能器规格选择为63 L，但考虑系统的一定裕度，
因而上选一个容量，蓄能器容量取80 L。
蓄能器型号为：NXQAB-80/10-F-Y。
4 改造
效果
新
增润滑
油蓄能
器系统
如图2
所示
在
日常运
行中，
蓄能器
既能对
润滑油
系统油
压进行
有效的补偿平衡，使整个润滑油系统压力平稳，又解决了主备泵切换时系统压力波动产生的问题。
同时，皮囊式蓄能器结构简单，安装维护方便，性能可靠，反应灵敏。
改造后，实际运行效果良好，没有发生任何异动误动情况，大大提高了润滑油系统的安全性。
5 结语
润滑油泵切换时系统压力自保持时间过短的问题在同类机组中普遍存在。
通过在润滑油系统加装蓄能器，可有效减小系统的压力变化，吸收冲击，减少润滑油系统的故障，同时其结构简单、性能可靠，大大提高了润滑油系统的安全性。
该方法对类似机组的改进有一定的借鉴意义。
参考文献：
(1)GB/T2352-2003 液压传动隔离式充气蓄能器压力和容积范围及特征量[S].北京：中国
标准出版社，2003.
(2)马雅丽，黄志坚.蓄能器实用技术[M].北京：化学工业出版社，2011.
(3)胡小华.囊式蓄能器和活塞式蓄能器的选择和使用[J].液压与气动，1993（1）:35-37.
(4)范贵喜，刘春峰，任国龙，等气囊式蓄能器选型计算[J].煤矿机械，2005（7）:18-19.。
