隧洞边坡支护资料
边坡支护技术交底资料

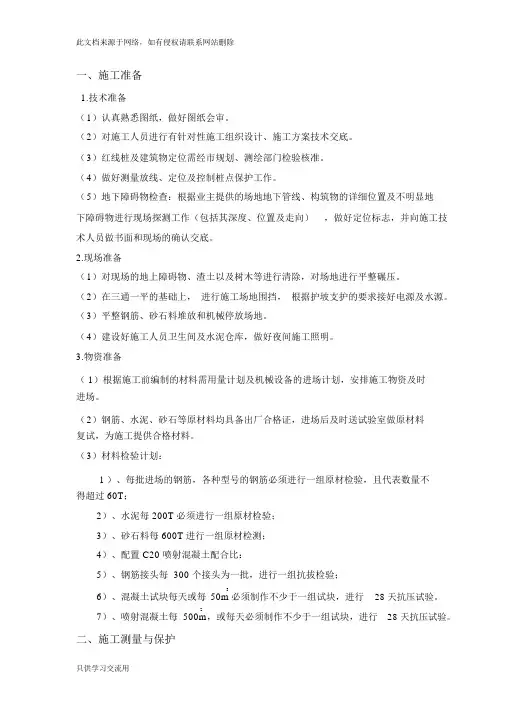

一、施工准备1.技术准备（1）认真熟悉图纸，做好图纸会审。
（2）对施工人员进行有针对性施工组织设计、施工方案技术交底。
（3）红线桩及建筑物定位需经市规划、测绘部门检验核准。
（4）做好测量放线、定位及控制桩点保护工作。
（5）地下障碍物检查：根据业主提供的场地地下管线、构筑物的详细位置及不明显地下障碍物进行现场探测工作（包括其深度、位置及走向），做好定位标志，并向施工技术人员做书面和现场的确认交底。
2.现场准备（1）对现场的地上障碍物、渣土以及树木等进行清除，对场地进行平整碾压。
（2）在三通一平的基础上，进行施工场地围挡，根据护坡支护的要求接好电源及水源。
（3）平整钢筋、砂石料堆放和机械停放场地。
（4）建设好施工人员卫生间及水泥仓库，做好夜间施工照明。
3.物资准备（ 1）根据施工前编制的材料需用量计划及机械设备的进场计划，安排施工物资及时进场。
（2）钢筋、水泥、砂石等原材料均具备出厂合格证，进场后及时送试验室做原材料复试，为施工提供合格材料。
（3）材料检验计划：1）、每批进场的钢筋，各种型号的钢筋必须进行一组原材检验，且代表数量不得超过 60T；2）、水泥每 200T 必须进行一组原材检验；3）、砂石料每 600T 进行一组原材检测；4）、配置 C20 喷射混凝土配合比：5）、钢筋接头每 300 个接头为一批，进行一组抗拔检验；36）、混凝土试块每天或每50m必须制作不少于一组试块，进行28 天抗压试验。
27）、喷射混凝土每 500m，或每天必须制作不少于一组试块，进行28 天抗压试验。
二、施工测量与保护1、定位测量放线（1）依据建筑总平面图定出本工程的横竖轴控制线，并据此定出基坑开挖边线，详见基坑支护平面图。
（2）轴线控制网布设：根据土方工程施工的实际情况，以护坡边轴线作为土方施工的轴线控制网；同时为后继结构施工提供准确的轴线控制桩，依据《工程测量规程》进行控制布设，布设原则为本工程施工测量方便，容易核验，易于保存。
第六章 洞口边坡与洞内围岩支护
第六章边坡、围岩支护与排水6.1 工程特性引水中平洞施工支洞在开挖过程中，洞身主要采用砂浆锚杆并喷砼或随机锚杆进行支护。
锚杆采用梅花型布置型式，在施工时同时根据围岩不同地质条件辅以其它支护手段，如：（1）引水中平洞施工支洞洞挖入口段采用超前锚杆支护；（2）引水中平洞施工支洞断层等不良地质部位设置钢支撑。
（3）视开挖后地质情况采用非注浆锚杆（如胀壳式锚杆、楔缝式锚杆、倒楔式锚杆、树脂卷端头锚杆等）进行支护。
主要支护型式、参数及工程量如表6.1-1所示。
表6.1-1 支护工程量表6.2 施工布置6.2.1 施工道路路布置采用明挖或洞挖所形成的施工道路。
6.2.2 风、水、电布置供风、供水、供电与明挖或洞挖共用。
6.3 施工程序及工艺6.3.1 程序安排原则（1）引水中平洞施工支洞出口段边坡支护与石方明挖穿插施工，即开挖一段支护一段，并且在下一梯段爆破前完成上一段锚喷支护工作，以确保边坡稳定。
（2）隧洞的围岩支护在开挖面形成之后原则应立即进行，围岩支护与开挖面距离须满足规范及设计要求。
一般情况下，锚杆施工紧跟开挖掌子面，砼喷护可滞后开挖掌子面20～30m。
（3）支护按下列顺序施工，系统（随机）锚杆→钢筋网→喷混凝土，如果涉及锚杆施工安全，先处理围岩再进行锚杆施工。
（4）隧洞开挖后，尽量利用围岩的自承能力，充分发挥围岩的自身支护作用，通过施工中对围岩和支护的动态观察、量测及其观测分析成果，反馈及调整支护面与爆破作业面的距离以及支护时间，实时支护。
6.3.2 施工程序（1）砂浆锚杆施工程序锚杆采用先注浆后插锚杆的方式进行施工，其施工程序为：清除围岩→造孔→注浆→插锚杆→封堵。
（2）砼喷护施工程序砼喷护施工程序为：岩面冲洗→标识喷砼厚度→受喷面洒水湿润→喷砼至设计厚度。
（3）钢支撑施工程序（如需要）钢支撑施工程序：根据实际开挖断面于现场实地放样并加工→岩面冲洗→安装钢支撑→喷砼使拱架与围岩形整体。
6.3.3 材料准备（1）锚杆施工材料准备Ⅰ、锚杆：锚杆的材料按施工图纸的要求，选用Ⅱ级螺纹钢筋；Ⅱ、水泥：注浆锚杆的水泥砂浆采用水泥强度等级不低于32.5（425#）的普通硅酸盐水泥；Ⅲ、砂：采用最大粒径小于2.5mm的中细砂；Ⅳ、水泥砂浆：砂浆标号满足施工图纸的要求，注浆锚杆水泥砂浆的强度等级不低于20Mpa；Ⅴ、外加剂：按施工图纸要求，在注浆锚杆水泥砂浆中添加的速凝剂、早强剂和其它外加剂，品质不含有对锚杆产生腐蚀作用的成分；（2）喷射砼材料准备Ⅰ、水泥：优先选用符合国家标准的普通硅酸盐水泥，当有防腐或特殊要求时，经监理人批准,可采用特种水泥。
隧洞进出口段开挖及支护方案重点讲义资料

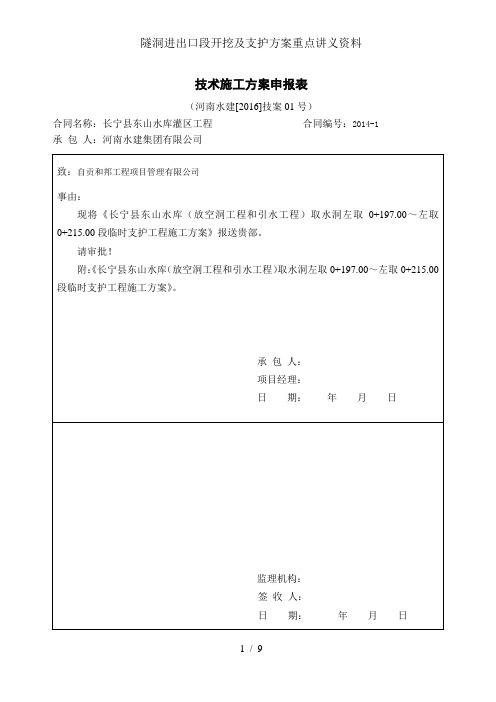

技术施工方案申报表（河南水建[2016]技案01号）合同名称：长宁县东山水库灌区工程合同编号：2014-1承包人：河南水建集团有限公司说明：本表一式3份，由承包人填写，监理机构审核后，随同审批意见承包人、监理机构、发包人各1份。
长宁县东山水库（放空洞工程和引水工程）（合同编号：002）取水洞左取0+197.00～左取0+215.00段临时支护工程施工方案编制：校核：审核：安徽水利开发股份有限公司长宁县东山水库工程项目经理部二零一四年八月1. 综合说明1、根据2013年1月左岸取水隧洞结构剖面图（图号：东库（施）7-4-2）描述：左取0+197.00～左取0+200.00段为Ⅳ类围岩，左取0+200.00～左取0+220.00段为Ⅴ类围岩。
2、根据2014年3月11日四川省水利水电勘测设计研究院长宁县东山水库工程地质预报·川设东水地预[2014]第(1)号所述：左取0+197.00～左取0+206.00洞身为粉砂质泥岩、泥质粉砂岩、砂岩等不等厚互层，局部为薄层状，为新鲜岩体，但由于洞身围岩以软岩为主，局部存在软弱夹层，部分洞段地下水活动较为活跃，洞身段以Ⅳ类围岩为主，局部存在Ⅴ类围岩。
洞室开挖时存在脱层垮塌等不利工程地质问题。
左取0+206～左取0+220洞身段为强～弱风化砂岩、粉砂岩等，为软岩，上覆岩层较薄，为Ⅴ类围岩。
洞室开挖时在层面和裂隙等结构面共同作用下容易出现较大规模坍塌等不利工程地质问题。
3、根据2014年6月22日业主、设计、监理三方现场确定，取水洞出口基岩为强风化砂岩和泥岩，强度较低，呈碎裂镶嵌结构，裂隙发育，且上覆岩体较薄，应向内开挖挂洞口。
因此向内开挖了5米，取水洞出口桩号变为左取0+215.00。
为保证洞室施工安全，现编制《长宁县东山水库（放空洞工程和引水工程）取水洞左取0+197.00~左取0+215.00段临时支护工程施工方案》。
2. 工程概述2.1 左取0+197.00～左取0+206.00段原设计左取0+197.00～左取0+206.00段采用城门洞型断面，开挖尺寸（宽×高）为2.1m×2.6m，不包括管沟开挖。
《隧道支护》PPT课件
高130
高150
高150
钢架类型
I20a型钢 I20a型钢
Φ22格栅 Φ22格栅 Φ25格栅
纵距（m） 1.5
1.0
1.0
0.8
0.6
➢钢拱架连接板
• 设计要求：①工字钢拱架连接板间需设置橡胶垫板。 • ② 钢拱架连接板螺栓孔应当为钻孔。 • ③ 连接螺栓尺寸 • 设计要求如下表：
衬砌类型
螺栓孔直径 （mm） 螺栓规格
注浆压力0.5～2Mpa，注浆时采取低压力、中流量注入，注浆过程中压力逐步上升，流量逐 步减小，当压力升至终压时，继续压注5min 再结束注浆。注浆孔在注浆结束后及时清除管 内浆液，注浆结束后用M10水泥砂浆充填钢管，以增强管棚强度。
➢超前小导管
超前小导管，是隧道工程掘进施工过程中的一种工艺方法，主要用于自稳时间段的软弱破碎带、浅埋段、洞口偏压段、砂层 段、砂卵石段、断层破碎带等地段的预支护。
φ25中空注浆锚杆各类围岩锚杆采用φ25中空注浆系统锚杆， 锚杆长度为3.0～4m，梅花型布置。采用风钻钻孔，钻至规定 深度后，用高压风吹孔，打入锚杆，然后用注浆泵由锚杆中孔 向孔底灌满砂浆，安装垫板螺栓。
➢砂浆锚杆
➢中空锚杆
➢锚杆施工
➢锚杆安装允许偏差应符合下列规 定
锚杆孔的孔径应符合设计要求。 锚杆孔的深度应大于锚杆长度的10cm。 锚杆孔距允许偏差为+15cm。 锚杆插入长度不得小于设计长度的95％，且应位于孔的中心。 砂浆锚杆的灌注砂浆饱满度应大于80％。 锚杆与喷锚支护： 设置锚杆(还可以张挂金属网)再加喷混凝土。
• 超前锚杆采用直径25mm的钢筋制作，环向间距40cm，向上倾角15 °打入围岩，长度32 0cm，搭接长度109cm，每环数量33跟。
隧道洞口边坡支护技术交底
2、机具、材料准备
机具：13m3空压机、自落式搅拌机、湿式喷射机、注浆机、浆液搅拌机、YT28气腿式凿岩机、手推车、铁锹、台秤等。
材料：钢材、水泥、砂子、石子、速凝剂、炸药等已进行实验并符合相关要求。
交底单位
接收单位
交底人
接收人
年
月
日
施管表5
工程名称
分部工程
分项工程名称
（5）喷射砼
1、埋设好喷厚控制标志，本工程喷射砼厚度为100mm，夜间施工要保证作业区有足够照明，喷前要检查所有机械设备和管线，确保施工正常。对渗水面做好处理措施，备好处理材料，联系好仓面取样准备。
2、喷射混凝土应分段、分片依次进行，喷射顺序自下而上，避免回弹料覆盖未喷面。当分层（每层50mm）喷射时，后一层在前一层混凝土终凝后进行，若终凝1h以后再行喷射，应先用高压风水冲洗喷层面。
7、注浆完毕后，在浆液终凝前不得敲击、碰撞或施加任何其它荷载。
交底单位
接收单位
交底人
接收人
年
月
日
施管表5
工程名称
分部工程
分项工程名称
洞口边坡防护
交底内容：
(4)挂网片
本工程采用Φ6、间距150mm×150mm钢筋网在锚杆安装完毕后布设，施工时应严格按照设计间距先在加工场地制作好钢筋网片，钢筋网应点焊在锚杆头上并搭接100mm,使钢筋网在喷射砼时不易晃动。
交底单位
接收单位
交底人
接收人
年
月
日
施管表5
工程名称
分部工程
分项工程名称
洞口边坡防护
交底内容：
六、质量检测与标准
交底单位
接收单位
引水隧洞临时支护方案-

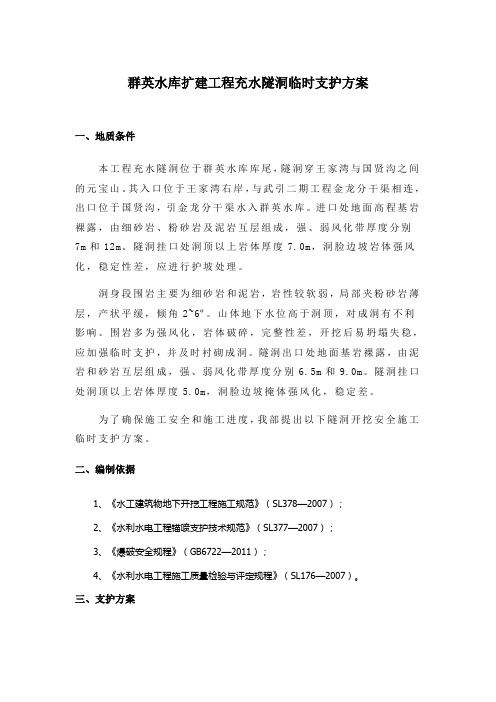

群英水库扩建工程充水隧洞临时支护方案一、地质条件本工程充水隧洞位于群英水库库尾，隧洞穿王家湾与国贤沟之间的元宝山。
其入口位于王家湾右岸，与武引二期工程金龙分干渠相连，出口位于国贤沟，引金龙分干渠水入群英水库。
进口处地面高程基岩裸露，由细砂岩、粉砂岩及泥岩互层组成，强、弱风化带厚度分别7m和12m。
隧洞挂口处洞顶以上岩体厚度7.0m，洞脸边坡岩体强风化，稳定性差，应进行护坡处理。
洞身段围岩主要为细砂岩和泥岩，岩性较软弱，局部夹粉砂岩薄层，产状平缓，倾角2~6º。
山体地下水位高于洞顶，对成洞有不利影响。
围岩多为强风化，岩体破碎，完整性差，开挖后易坍塌失稳，应加强临时支护，并及时衬砌成洞。
隧洞出口处地面基岩裸露，由泥岩和砂岩互层组成，强、弱风化带厚度分别6.5m和9.0m。
隧洞挂口处洞顶以上岩体厚度5.0m，洞脸边坡掩体强风化，稳定差。
为了确保施工安全和施工进度，我部提出以下隧洞开挖安全施工临时支护方案。
二、编制依据1、《水工建筑物地下开挖工程施工规范》（SL378—2007）；2、《水利水电工程锚喷支护技术规范》（SL377—2007）；3、《爆破安全规程》（GB6722—2011）；4、《水利水电工程施工质量检验与评定规程》（SL176—2007）。
三、支护方案本工程为小断面洞挖工程，采用全断面开挖施工。
使用扒渣机装车，自卸四轮车运输。
为切实保证洞内施工安全，隧洞开挖后必须尽早进行支护。
针对本工程现场实际情况，我项目部初步拟定洞挖施工安全支护方案如下：1、Ⅳ类围岩Ⅳ类围岩临时支护，在拱部采用Φ25，L=2.5m，@1.2m×1m系统锚杆；Φ6.5 @150x150钢筋网，喷10cm厚C25砼进行处理（喷射砼分两次，每次喷射厚度5cm）。
2、Ⅴ类围岩由于本工程围岩性软，易掉块，加上地下水极的影响，整个围岩稳定性较差，所以对Ⅴ类围岩必须加强其临时支护措施。
Ⅴ类围岩临时支护：采用锚网喷混凝土支护加14号槽钢（拱部）、Ⅰ16工字钢（边墙）支撑的复合支护方式，锚网喷混凝土参数为：Φ25,L=2.5m,@1.2m ×1m系统锚杆，加Φ6.5 @150x150钢筋网，喷10cm厚C25砼进行处理（喷射砼分两次，每次喷射厚度5cm）；钢支撑中的边墙采用Ⅰ16工字钢，拱部采用14#槽钢，间距50～100cm/榀，用Φ20，L=1.5m锁脚锚杆与钢支撑的工字钢进行焊接联接（每榀6根），边墙布置Φ22，@80cm，L=70～120cm长连接筋（每榀4根），拱顶布置Φ22，@100cm，L=70～120cm长连接筋（每榀6根）；3、隧洞穿越公路段该段隧洞顶部固结岩层薄，为防止支护不够引起顶部岩土层垮塌，造成安全事故和影响“金蓬”公路通行，其临时支护采用工字钢支撑加锚网喷C25砼16cm，并设超前锚杆的复合支护方式。
边坡支护工程资料
边坡支护工程边坡支护专项施工方案一、工程概况及地质条件（1）工程概况基坑底板标高为69.40m，板厚0.4m，坑底高程为68.90m；局部区域底板标高67.90m，基坑设计坑底高程67.40m。
基坑面积约为4617.3m2，基坑长度约为320m，地面高程(设计高程)约71.80～74.8m，坑深2.9～7.1m。
基坑支护结构设计使用年限为12个月。
（2）土方、边坡子分部工程主要特征本建筑边坡位于建筑场地周围，坡底为拟建区内道路、绿化带，坡顶为居民区，总长~108m。
坡底高程74.5~74.7m，坡顶高程79.0~84.3m，边坡最大高度9.6m，主要为土岩组合边坡。
边坡工程安全等级二级，支护结构设计使用年限为50年。
其支护高度＞8.0m，系高边坡工程。
A~C、C~D、D~H段：采用板桩式挡土墙支护结构，Φ1000mm人工挖孔C30混凝土灌注桩@2000mm+高800mm宽1200mmC30混凝土冠梁+250mm厚C25钢筋混凝土挡土板，设Φ100PVC泄水孔3.0@2.0m，基坑重要性等级二级。
（3）场地周围环境条件：边坡坡顶为居民区，民用建筑较多；坡下为场区内规划道路，坡底与拟建建筑物最小距离~7.80m，与拟建基坑坑顶线最小距离~4.30m。
边坡顶部及底部勘察未见地下管线。
边坡顶部民用建筑物为4~7F，混凝土结构，多以桩（墩）为基础，以中风化泥质粉砂岩为持力层，埋深约1.0~1.5m；1F~2F民用建筑，砖结构，为条形基础，以粉质粘土为持力层，基础埋深约1.0m。
（4）场地岩土工程地质条件：边坡主要为土岩组合边坡。
①杂填土：厚度小于2m。
②粉质粘土：埋深较浅。
③基岩：埋深约5~6m。
（5）气象、水文地质条件：1、气象资料：市区年降水量828~1363mm，年均降水量1031mm，日最大降水量166.6mm。
5~9月为多雨季节，约占年降水量的60~70%。
最大积雪深度20cm。
2、水文资料：与本工程相关的地下水主要为上层滞水，水位埋深约1.81~7.46m，水位高程66.86~74.34m。
边坡常见支护方法.doc
边坡常见支护方法一说到边坡支护，相关建筑人士还是比较陌生的，什么是边坡支护？边坡常见支护方法有哪些？以下是为建筑人士整理相关边坡支护基本内容，具体内容如下：为了便于建筑企业施工人员的了解边坡支护的相关内容，下面收集梳理相关知识点，具体内容如下：什么是边坡支护？边坡支护是为保证边坡及其环境的安全，对边坡采取的支挡、加固与防护措施。
边坡支护的基本概况？我国现阶段常用的边坡支护的基本内容包括：锚杆土钉墙、挡土墙、灌注桩加搅拌桩、SMG工法桩、一般的钢筋网喷浆加固等等。
其中锚杆土钉墙方式的基本内容如下：土钉墙是一种原位土体加筋技术。
将基坑边坡通过由钢筋制成的土钉进行加固，边坡表面铺设一道钢筋网再喷射一层砼面层和土方边坡相结合的边坡加固型支护施工方法。
其构造为设置在坡体中的加筋杆件与其周围土体牢固粘结形成的复合体，以及面层所构成的类似重力挡土墙的支护结构。
那么锚杆土钉墙构造的主要要求是什么？基坑支护技术规程规定土钉墙墙面坡度不宜大于1:0.1土钉必须和面层有效连接，应设置承压板或加强钢筋等构造措施，承压板或加强钢筋应与土钉螺栓连接或钢筋焊接连接；土钉的长度宜为开挖深度的0.5~1.2倍，间距宜为1~2m，与水平面夹角宜为5度~20度；土钉钢筋宜采用HRB335、HRB400级钢筋，钢筋直径宜为16~32mm，钻孔直径宜为70~120mm；土钉墙注浆材料宜采用水泥浆或水泥砂浆，其强度等级不宜低于M20；土钉墙喷射混凝土面层宜配置钢筋网，钢筋直径宜为6~10mm，间距宜为150~300mm，喷射混凝土强度等级不宜低于C20，面层厚度不宜小于80mm；土钉墙坡面上下段钢筋网搭接长度应大于300mm。
土钉墙基坑侧壁安全等级宜为二、三级的非软土场地，基坑深度一般是在15米以内；当地下水位高于基坑底面时，应采取降水或截水措施；土钉墙墙顶应采用砂浆或混凝土护面，坡顶和坡脚应设排水措施，坡面上可根据具体情况设置泄水孔。
土钉墙围护结构结构特征：由土钉与喷锚混凝土面板两部分组成；支撑材料：由土钉及钢筋混凝土面板构成支撑；受力特征：由土钉构成支撑体系，喷锚混凝土面板构成挡土体系；适用条件：地下水位以上或降水后的粘土、粉土、杂填土及非松散砂土、碎石土。
边坡及洞室支护工程施工方案及技术措施
边坡及洞室支护工程施工方案及技术措施1.1概述本标段支护内容包括：洞室内及边坡支护砂浆锚杆、自钻式中空注浆锚杆、喷混凝土及挂网、钢支撑等。
喷射混凝土901m³，钢筋网安装7.6t，砂浆锚杆1381根，自钻锚杆49根，型钢拱架15榀。
主要支护工程量见表1.1-1。
表1.1-1 支护工程量表1.2施工布置本节主要描述本标段土石方明挖边坡临时支护、永久支护和地下洞室开挖前的超前支护及开挖后的围岩临时支护及永久支护等。
其主要支护类型有：锚杆（包括砂浆锚杆、自钻式锚杆、预应力锚杆等）；喷射混凝土(包括喷素混凝土、钢筋网喷射混凝土等)；超前支护（包括管棚、注浆小导管等）；钢支撑支护等。
支护施工用风、水、电设施与开挖施工统盘考虑，施工设备尽量利用已有的开挖设备。
喷混凝土采用拌和站拌和，搅拌车运输至工作面。
注浆系统布置在施工现场，并随施工部位的变化而转移。
1.3总体施工程序根据总体施工进度安排，边坡明挖以4~5m为一个梯段由上至下进行开挖；原则上常规支护施工与开挖面高差不大于10m，深层支护施工与开挖面高差不大于40m。
对于揭露出来的地质缺陷所显现的不稳定岩体，随时进行随机锚杆锚固。
特别破碎、不稳定的边坡视实际情况采取随机锚杆支护；地质情况较差时，上一层浅层支护未完成时严禁进行下一台阶爆破开挖施工。
导流洞洞挖施工时，洞室支护随开挖围岩类别而定，对于较好围岩的洞室开挖洞段成形且满足设计要求后可做随机支护，系统支护可滞后洞室开挖掌子面一定安全距离进行。
对于揭露出来的地质缺陷所显现的不稳定围岩，随时进行随机锚杆锚固。
在特别松散、软弱破碎的岩体中开挖洞室时，采取“一掘进一支护”的方式进行支护施工，即：开挖一循环先喷混凝土，然后锚杆钻孔制安、挂网，再喷混凝土至设计厚度，按此循环掘进。
上循环支护未施工结束不得进行下循环洞室开挖爆破作业。
1.4施工方案及方法1.4.1锚杆施工本标段边坡和洞内锚杆分普通砂浆锚杆、自进式中空注浆锚杆两类。
边坡支护验收资料
边坡支护验收须提交的资料（依据国家标准：GB50330-2013建筑边坡工程技术规程）
1、施工企业资质证书
2、工程施工方案
3、原材料出厂合格证
4、混凝土配合比试验报告、砂浆试块抗压强度试验报告
5、锚杆孔施工质量验收表
6、锚杆孔检查记录
7、锚杆制作质量验收表
8、锚杆安装检查记录
9、排水口施工质量验收表
10、锚杆孔验收展示图
11、排水口检查记录
12、排水口平面/展示图
13、钢筋网制作安装质量检查表
14、喷射混凝土准喷证
15、喷射混凝土过程质量检查表
16、喷射混凝土厚度质量检查记录表。
