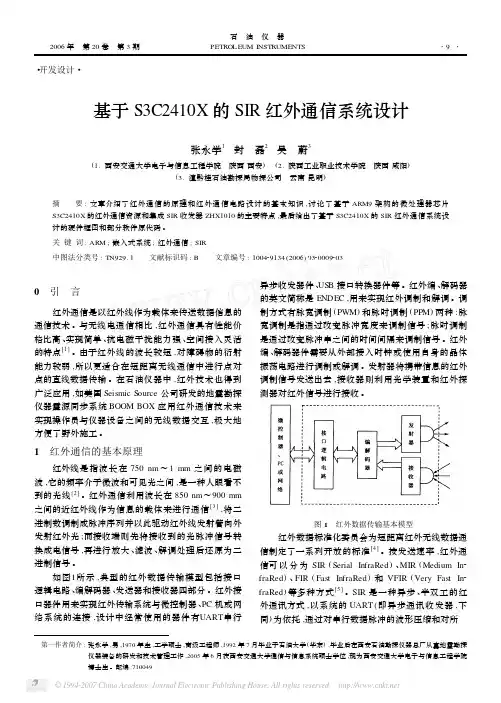

基于S3C2410X的SIR红外通信系统设计
・开发设计・基于S3C2410X 的SIR 红外通信系统设计张永学1 封 磊2 吴 蔚3(1.西安交通大学电子与信息工程学院 陕西西安) (2.陕西工业职业技术学院 陕西咸阳)(3.滇黔桂石油勘探局物探公司 云南昆明)摘 要:文章介绍了红外通信的原理和红外通信电路设计的基本知识,讨论了基于ARM9架构的微处理器芯片S3C2410X 的红外通信资源和集成SIR 收发器ZHX1010的主要特点,最后给出了基于S3C2410X 的SIR 红外通信系统设计的硬件框图和部分软件原代码。
关键词:ARM ;嵌入式系统;红外通信;SIR中图法分类号:T N929.1 文献标识码:B 文章编号:100429134(2006)03200092030 引 言红外通信是以红外线作为载体来传送数据信息的通信技术。
与无线电通信相比,红外通信具有性能价格比高、实现简单、抗电磁干扰能力强、空间接入灵活的特点[1]。
由于红外线的波长较短,对障碍物的衍射能力较弱,所以更适合在短距离无线通信中进行点对点的直线数据传输。
在石油仪器中,红外技术也得到广泛应用,如美国Seismic S ource 公司研发的地震勘探仪器震源同步系统BOOM BOX 应用红外通信技术来实现操作员与仪器设备之间的无线数据交互,极大地方便了野外施工。
1 红外通信的基本原理红外线是指波长在750nm ～1mm 之间的电磁波,它的频率介于微波和可见光之间,是一种人眼看不到的光线[2]。
红外通信利用波长在850nm ～900mm 之间的近红外线作为信息的载体来进行通信[3],将二进制数调制成脉冲序列并以此驱动红外线发射管向外发射红外光;而接收端则先将接收到的光脉冲信号转换成电信号,再进行放大、滤波、解调处理后还原为二进制信号。
如图1所示,典型的红外数据传输模型包括接口逻辑电路、编解码器、发送器和接收器四部分。
红外接口器件用来实现红外传输系统与微控制器、PC 机或网络系统的连接,设计中经常使用的器件有UART串行异步收发器件、USB 接口转换器件等。
红外物理特性及应用实验
红外物理特性及应用实验波长范围在0.75~1000微米的电磁波称为红外波，对红外频谱的研究历来是基础研究的重要组成部分。
对原子与分子的红外光谱研究，帮助我们洞察它们的电子，振动，旋转的能级结构，并成为材料分析的重要工具。
对红外材料的性质，如吸收、发射、反射率、折射率、电光系数等参数的研究，为它们在各个领域的应用研究奠定了基础。
【实验目的】1、 了解红外通信的原理及基本特性。
2、 了解部分材料的红外特性。
3、 了解红外发射管的伏安特性，电光转换特性。
4、 了解红外发射管的角度特性。
5、 了解红外接收管的伏安特性。
【实验原理】 1、红外通信在现代通信技术中，为了避免信号互相干扰，提高通信质量与通信容量，通常用信号对载波进行调制，用载波传输信号，在接收端再将需要的信号解调还原出来。
不管用什么方式调制，调制后的载波要占用一定的频带宽度，如音频信号要占用几千赫兹的带宽，模拟电视信号要占用8兆赫兹的带宽。
载波的频率间隔若小于信号带宽，则不同信号间要互相干扰。
能够用作无线电通信的频率资源非常有限，国际国内都对通信频率进行统一规划和管理，仍难以满足日益增长的信息需求。
通信容量与所用载波频率成正比，与波长成反比，目前微波波长能做到厘米量级，在开发应用毫米波和亚毫米波时遇到了困难。
红外波长比微波短得多，用红外波作载波，其潜在的通信容量是微波通信无法比拟的，红外通信就是用红外波作载波的通信方式。
红外传输的介质可以是光纤或空间，本实验采用空间传输。
2、红外材料光在光学介质中传播时，由于材料的吸收，散射，会使光波在传播过程中逐渐衰减，对于确定的介质，光的衰减dI 与材料的衰减系数α ，光强I ，传播距离dx 成正比：dI Idx α=- （1）对上式积分，可得：Lo I I e α-= （2）上式中L 为材料的厚度。
材料的衰减系数是由材料本身的结构及性质决定的，不同的波长衰减系数不同。
普通的光学材料由于在红外波段衰减较大，通常并不适用于红外波段。
常用集成电路功能简介：2
IAP722 调频高放、混频集成电路IFC380HC 图像中频放大集成电路IN065 二本振压控振荡集成电路IN706 数字混响延时集成电路IR2112 半桥式变换驱动集成电路IR2E01 发光二极管五位显示驱动集成电路IR2E02 发光二极管七位显示驱动集成电路IR3N06 调频中频放大集成电路IR3R15 音频前置放大集成电路IR3R18 双声道前置放大集成电路IR3R20A 自动选曲集成电路IR3R49 伺服控制集成电路IR3Y29AM 色度解码集成电路IRT1260 红外遥控信号发射集成电路IS61C256AH-15N 存储集成电路IS93C46 存储集成电路IX0035CE 场扫描输出集成电路IX0040AG 音频功率放大集成电路IX0040TA 音频功率放大集成电路IX0042CE 伴音制式切换6MHZ集成电路IX0052CE 伴音中频放大、鉴频及前置放大集成电路IX0062CE 图像中频放大、视频放大集成电路IX0064CE 图像中频放大、检波、视频放大集成电路IX0096CE 伴音信号处理集成电路IX0101SE 微处理集成电路IX0113 图像中频放大、检波、预视放集成电路IX0113CEZZ 图像中频放大、检波及预视放集成电路IX0118CE 视频放大集成电路IX0129CE 色度解码集成电路IX0132CE 液晶显示解码集成电路IX0147CE 电子选台集成电路IX0162GE 伺服控制集成电路IX0195CE 色度信号处理集成电路IX0203GE 频段转换集成电路IX0205CE 开关电源稳压集成电路IX0211CE 图像中频放大、视频信号处理集成电路IX0212G 高频、中频放大集成电路IX0214CE 音频控制集成电路IX0232CE 存储集成电路IX0237CE 微处理集成电路IX0238CEZZ 场扫描输出集成电路IX0241CE 音频控制集成电路IX0245CE 微处理集成电路IX0246CE 双向比较放大集成电路IX0247CE 开关电源稳压集成电路IX0250CE 音频功率放大集成电路IX0261CE 图像、伴音中频放大集成电路IX0304CE 色度解码及行场扫描处理集成电路IX0304CEZZ 色度解码及行场扫描处理集成电路IX0308CE 开关电源厚膜集成电路IX0310PAZZ 红外遥控信号接收集成电路IX0323CE 开关电源稳压集成电路IX0324CEN 视频、色度及行场扫描信号处理集成电路IX0365CE 伴音功率放大集成电路IX0371GE 磁头控制集成电路IX0388CE 中频放大集成电路IX0411CEN1 微处理集成电路IX0412CE 字符发生集成电路IX0438CE 红外遥控信号选台集成电路IX0439CE 存储集成电路IX0442CE 微处理集成电路IX0464CE 图像、伴音中频放大集成电路IX0464CEZZ 图像中频放大集成电路IX0479GEZZ 计数控制集成电路IX0508CE 开关电源稳压集成电路IX0512 开关电源厚膜集成电路IX0579GE 微处理集成电路IX0580GD 单片语音录放集成电路IX0581GE 微处理集成电路IX0602CE 图像、伴音中频行场扫描信号处理集成电路IX0603CE 视频、色度信号处理集成电路IX0605CE 微处理集成电路IX0607CE 电子开关切换集成电路IX0614CE 红外遥控信号接收集成电路IX0640CE 场扫描输出集成电路IX0689CE 开关电源稳压集成电路IX0711CEN1 图像伴音中频放大集成电路IX0712CEN1 亮度、同步分离及行场扫描信号处理集成电路IX0715CE 存储集成电路IX0718CE 中频信号处理集成电路IX0733PA 红外遥控信号发射集成电路IX0736CE 图像中频放大集成电路IX0773CE 红外遥控信号发射集成电路IX0776CE 伴音混频集成电路IX0812CE 开关电源厚膜集成电路IX0823GE 微处理集成电路IX0875CE 开关电源厚膜集成电路IX0933CE 微处理集成电路IX0948CE 场扫描输出集成电路IX0969 色度、亮度信号处理集成电路IX0981CEN1 微处理集成电路IX0981GE 伺服控制接口集成电路IX1194CEN2 微处理集成电路IX1461GE 射频前置放大集成电路IX1463GE 误差信号发生集成电路IX1473GE 伺服控制集成电路IX1474GE 解码、纠错集成电路IX1504AF 状态控制集成电路IX1763CEN1 视频、色度及行场扫描信号处理集成电路IX1807CE 微处理集成电路IX2164CE 微处理集成电路IX2249AF 系统控制处理集成电路IX2287CE 存储集成电路IX2341AF 伺服控制集成电路IX2372CE 微处理集成电路IX2915CE 色度、亮度及行场扫描信号处理集成电路IX3081CE2 微处理集成电路IZ0052CE 字符信号处理集成电路IZ0055CE 音频控制集成电路IZ0068CE 视频缓冲放大集成电路JCE4501 数/模转换集成电路JLC1562BF 输入/输出扩展接口集成电路JQ5544H 电子石英闹钟集成电路JRC4555D 双运算放大集成电路JRC6308B 话筒信号放大集成电路JU0005 视频输出厚膜集成电路JU0006 音质改善集成电路JU0026 电源稳压厚膜集成电路JU0027 视频输出厚膜集成电路JU0114 开关电源稳压厚膜集成电路K2959M 图像中频滤波集成电路K5T8257B 存储集成电路K6259K 滤波集成电路K6265K 滤波集成电路K6283K 图像中频特性形成集成电路K9450M 伴音中频带通滤波集成电路KA2101 伴音中频放大、鉴频及前置放大集成电路KA2103L 伴音静噪集成电路KA2107 音频控制集成电路KA2131 场扫描输出集成电路KA2133 行、场扫描信号处理集成电路KA2134 行、场扫描信号处理集成电路KA2140B 视频信号放大130MHz集成电路KA2141 视频信号放大85MHz集成电路KA2143B 视频信号处理110MHz集成电路KA2182 红外遥控信号接收集成电路KA2192B 切换开关集成电路KA2194D 视频编码集成电路KA2198BD 视频编码集成电路KA2202 伴音中频放大、鉴频及功率放大集成电路KA2203 音频功率放大1.2W集成电路KA2204 音频功率放大6W集成电路KA2206B 双声道音频功率放大集成电路KA2209 双声道功率放大集成电路KA2211 双声道音频功率放大集成电路KA2213 单片录、放音集成电路KA22131 双声道前置放大集成电路KA22233 双声道三段显示均衡集成电路KA2241B 双声道均衡放大集成电路KA22421 调幅接收集成电路KA22429 调频接收集成电路KA2243 调频/调幅中频放大集成电路KA2244 调频中频放大集成电路KA2248 调幅/调谐及中频放大集成电路KA22686 伴音信号处理集成电路KA2418 铃声放大集成电路KA2500 视频信号放大集成电路KA2504 视频信号放大85MHz集成电路KA2507 电子开关切换集成电路KA2913A 图像、伴音中频放大集成电路KA2915 图像、伴音中频放大集成电路KA2918D 视频编码集成电路KA2919 图像、伴音中频放大集成电路KA2922 图像、伴音中频放大集成电路KA2924 图像、伴音中频放大集成电路KA2S0680 电源厚膜集成电路KA331 频率转换集成电路KA3524 脉宽调制集成电路KA3882 开关电源控制集成电路KA7226 双声道均衡放大集成电路KA7630 开关电源控制集成电路KA8302 伺服控制集成电路KA8309B 伺服控制集成电路KA8310 电机驱动集成电路KA8330 电机驱动集成电路KA9201Q 伺服控制集成电路KA9220 伺服控制集成电路KA9258D 伺服驱动集成电路KA9259 伺服驱动集成电路KAIDA8803 微处理集成电路KB2502 视频信号放大集成电路KB2511B 偏转信号处理集成电路KB9223 伺服控制集成电路KC581C 场扫描输出集成电路KC582C 开关电源稳压集成电路KCM201 微处理集成电路KD12D 报警集成电路KD167 音乐发光集成电路KD8801 微处理集成电路KD9217 存储集成电路KD9300 音乐模拟集成电路KD9626A 微处理集成电路KDA0316LN 数/模转换集成电路KIA324P 四运算放大集成电路KIA4558 双运算放大集成电路KIA6003 调频中频放大集成电路KIA6043S 立体声解码集成电路KIA6280H 双声道音频功率放大集成电路KIA9127F 调频/调幅收音集成电路KM3509F 主轴电机驱动集成电路KM416C256BLJ-7 动态随机存储集成电路KM44C1000B 语音存储集成电路KM68FS1000TGI-12 存储集成电路KON266 微处理集成电路KS5308 微处理集成电路KS56C820-69A 系统控制处理集成电路KS57C2304 微处理集成电路KS5822 双音频、脉冲拨号集成电路KS5990B 数字信号处理集成电路KS88C0016 系统控制处理集成电路KS88C8424-13 微处理集成电路KS9211B 数字信号处理集成电路KS9241 电可改写编程只读存储集成电路KS9282B 数字信号处理集成电路KS9283 数字信号处理集成电路KS9284 数字信号处理集成电路KT8554N 编码、解码集成电路KY88C93 微处理集成电路KY88C94 微处理集成电路L296 开关电源调整集成电路L4960 开关电源稳压集成电路L4962 开关电源稳压集成电路L4970A 开关电源稳压集成电路L4974A 开关电源稳压集成电路L4990 开关电源稳压集成电路L64020 视频、音频解码集成电路L7106 模/数转换31/2位集成电路L7129 数/模转换41/2位集成电路L7660 电压转换集成电路L78LR05 复位电源稳压＋5V集成电路L78MR05 复位电源稳压＋5V集成电路L78VR05 复位电源稳压＋5V集成电路LA1111P 音频放大集成电路LA1132 调幅/调谐及中频放大集成电路LA1135 调幅收音集成电路LA1150N 伴音信号检测集成电路LA1178M 调频前置放大集成电路LA1210 调频/调幅中频放大集成电路LA1231N 调频中频放大集成电路LA1240 调幅调谐集成电路LA1245 调幅调谐集成电路LA1260 调频/调幅中频放大集成电路LA1265 调频/调幅中频放大集成电路LA1267S 调频/调幅中频放大集成电路LA1357N 图像中频放大、检波、视频放大集成电路LA1362 音频信号处理集成电路LA1368 色度信号处理集成电路LA1387 行、场扫描信号处理集成电路LA1460 行、场扫描信号处理集成电路LA1816 单片收音集成电路LA1835 调频/调幅中频放大集成电路LA2000 自动选曲集成电路LA2110 调频噪声抑制集成电路LA2600 双声道电子音量控制集成电路LA2746 杜比降噪集成电路LA2785 音频解码集成电路LA3220 双声道前置放大集成电路LA3225T 双声道前置放大集成电路LA3301 调频立体声解码集成电路LA3361 调频立体声解码集成电路LA3370 调频立体声解码集成电路LA3410 调频立体声解码集成电路LA3430 调频立体声解码集成电路LA3600 音调补偿五段集成电路LA4030P 音频功率放大集成电路LA4100 音频功率放大1W集成电路LA4108 双声道音频功率放大集成电路LA4110 音频功率放大集成电路LA4126 双声道音频功率放大集成电路LA4135 音频功率放大集成电路LA4137 音频功率放大集成电路LA4160 音频功率放大集成电路LA4162 音频功率放大集成电路LA4165M 单片录、放音集成电路LA4177 双声道音频功率放大集成电路LA4180 双声道音频功率放大集成电路LA4185T 双声道音频功率放大集成电路LA4192 双声道音频功率放大集成电路LA4195T 双声道音频功率放大集成电路LA4200 音频功率放大1.5W集成电路LA4225 音频功率放大5W集成电路LA4230 音频功率放大6W集成电路LA4261 双声道音频功率放大集成电路LA4275 音频功率放大集成电路LA4280 双声道音频功率放大集成电路LA4282 双声道音频功率放大10W×2集成电路LA4287 音频功率放大集成电路LA4422 音频功率放大5.8W集成电路LA4430 音频功率放大4.5W集成电路LA4440 双声道音频功率放大集成电路LA4445 双声道音频功率放大集成电路LA4461 音频功率放大集成电路LA4470 音频功率放大20W集成电路LA4471 音频功率放大20W集成电路LA4475 音频功率放大20W集成电路LA4505 双声道音频功率放大集成电路LA4507 双声道音频功率放大集成电路LA4508 双声道音频功率放大8.5W×2集成电路LA4510 音频功率放大集成电路LA4520 单片放音集成电路LA4533M 双声道音频功率放大集成电路LA4570 双声道音频功率放大集成电路LA4581MB 双声道音频功率放大集成电路LA4582C 双声道音频功率放大集成电路LA4585M 单片放音集成电路LA5112 电源稳压集成电路LA5521D 电机稳速控制集成电路LA5522 电机转速控制集成电路LA5602 复位电源稳压集成电路LA5667 复位电源稳压集成电路LA6324 四运算放大集成电路LA6358 双运算放大集成电路LA6358S 双运算放大集成电路LA6393D 双运算放大集成电路LA6458S 双运算放大集成电路LA6510 双向电机驱动集成电路LA6515 音频功率放大集成电路LA6531 伺服驱动集成电路LA7007S 磁头信号放大集成电路LA7016 电子开关切换集成电路LA7020 亮度信号处理集成电路LA7025 亮度信号处理集成电路LA7034 亮度信号处理集成电路LA7035 色度信号处理集成电路LA7040 录、放音处理集成电路LA7042 音频信号处理集成电路LA7048 放音处理集成电路LA7051 视频变换集成电路LA7053 图像、伴音信号处理集成电路LA7054 射频变换集成电路LA7090 音频功率放大集成电路LA7116 伺服控制接口集成电路LA7124 伺服信号放大集成电路LA7151 电子开关切换集成电路LA7210 同步检测集成电路LA7212 同步检波集成电路LA7217 同步信号分离集成电路LA7221 电子开关转换集成电路LA7222 电子开关切换集成电路LA7285 音频信号处理集成电路LA7297 音频信号处理集成电路LA7311 信号检测集成电路LA7320 磁头信号放大集成电路LA7323 亮度信号处理集成电路LA7326 亮度信号处理集成电路LA7330 色度信号处理集成电路LA7332 色度信号处理集成电路LA7391 色度、亮度信号处理集成电路LA7406 画中画接口集成电路LA7509 中频调制集成电路LA7510 伴音准分离检波集成电路LA7520 视频、伴音中频放大集成电路LA7522 图像中频放大、伴音解调集成电路LA7530N 中频信号处理集成电路LA7550H 中频信号处理集成电路LA7555 中频信号处理集成电路LA7566 中频信号处理集成电路LA7575 中频信号处理集成电路LA7576 解调集成电路LA7577N 中频信号处理集成电路LA7640 色度、亮度解调集成电路LA7642 色度解调集成电路LA7680 中频信号处理集成电路LA76810 电视信号处理集成电路LA76820 电视信号处理集成电路LA76832 电视信号处理集成电路LA7685J 电视信号处理集成电路LA7687A 视频、色度、中频及行场扫描信号处理集成电路LA7688A 视频、解码、中频及行场扫描信号处理集成电路LA7800 行、场扫描信号处理集成电路LA7801 行、场扫描信号处理集成电路LA7802 行、场扫描信号处理集成电路LA7806 行、场扫描信号处理集成电路LA7810 频段转换集成电路LA7820 行、场扫描振荡集成电路LA7833 场扫描输出集成电路LA7837 场扫描输出集成电路LA7840 场扫描输出集成电路LA7845 场扫描输出集成电路LA7846N 场扫描输出集成电路LA7852 行、场扫描信号处理集成电路LA7856A 行扫描信号处理集成电路LA7860 行、场振荡集成电路LA7910 频段转换集成电路LA7912 自动频率控制集成电路LA7913 频段转换集成电路LA7920 频段转换集成电路LA7930 调谐、频段转换集成电路LA7935 调谐、频段译码集成电路LA7952 视频转换集成电路LA7954 视频转换集成电路LA7975 伴音制式切换集成电路LA9215 音频放大、静噪逻辑控制集成电路LA9216 音频放大、静噪逻辑控制集成电路LA9230 模拟信号处理及伺服控制集成电路LA9420M-MT 伺服处理集成电路LA9425 射频放大集成电路LAG665D 单片放音集成电路LAG665F 单片放音集成电路LB1212 三极管阵列集成电路LB1213 三极管阵列集成电路LB1214 三极管阵列集成电路LB1215 三极管阵列集成电路LB1216 三极管阵列集成电路LB1217 三极管阵列集成电路LB1240 显示驱动集成电路LB1290 液晶显示驱动集成电路LB1405 发光二极管五位显示驱动集成电路LB1408 发光二极管七位显示驱动集成电路LB1409 发光二极管九位显示驱动集成电路LB1416 发光二极管五位显示驱动集成电路LB1433N 发光二极管五位显示驱动集成电路LB1473 发光二极管五位显示驱动集成电路LB1638MTE-L 电机驱动集成电路LB1641 加载电机驱动集成电路LB1854 主轴电机驱动集成电路LB1855N 电机驱动集成电路LB1896TE-B 主轴电机驱动集成电路LB3500 分频集成电路LC32464M-80 动态存储集成电路LC344250Z 动态存储集成电路LC3564SM-10 静态随机存储集成电路LC5872 系统控制处理集成电路LC6527H 红外遥控信号接收集成电路LC66304A4935 系统控制处理集成电路LC66306A4C13 系统控制处理集成电路LC72130 调谐锁相环集成电路LC7218 频率合成集成电路LC7230 数字调谐微处理集成电路LC7265 数字显示驱动集成电路LC7267 数字显示驱动集成电路LC74401E 画中画处理集成电路LC7441E 画中画处理集成电路LC7442 画中画处理集成电路LC7444 压控振荡集成电路LC7461 红外遥控信号发射集成电路LC7462 红外遥控信号发射集成电路LC74760M 字符发生集成电路LC7480 数/模转换集成电路LC7510 自动选曲集成电路LC7515 自动选曲集成电路LC7517 自动选曲集成电路LC7538 电子音量控制集成电路LC7821N 电子开关切换集成电路LC78620 数字信号处理集成电路LC78681 数字音频处理集成电路LC7872E 视频解码集成电路LC78815M 数/模转换集成电路LC7881C 数/模转换集成电路LC78832 数/模转换集成电路LC83025E 数字信号处理集成电路LC863320A 微处理集成电路LC863324 微处理集成电路LC863348A 微处理集成电路LC864012L 微处理集成电路LC864512 微处理集成电路LC864512-5C77 微处理集成电路LC864512A 微处理集成电路LC864512V 微处理集成电路LC864525A 微处理集成电路LC864912A 微处理集成电路LC864916A 微处理集成电路LC866232A 微处理集成电路LC8696232 微处理集成电路LC8992 延迟集成电路LC89925 延迟集成电路LC89950 延迟集成电路LC89978M-TE-L 延迟集成电路LC92C44S 存储集成电路LC9600AM-C 数/模转换集成电路LD3080 行扫描信号处理集成电路LE803 光电耦合集成电路LE93C46S 电可改写编程只读存储集成电路LF347N 话筒信号前置放大集成电路LF353 双运算放大集成电路LH1509NT 色度、亮度及行场扫描信号处理集成电路LH28F400SUT 接口集成电路LH4501 图像中频放大集成电路LH5047 功能扩展集成电路LH5048 功能扩展集成电路LH5048Y 数/模转换集成电路LH5308AN 存储集成电路LH5317YD 存储集成电路LH5512F 高频振荡集成电路LH6164AK-70 动态存储集成电路LH8440 视频信号切换集成电路LM1011N 杜比降噪处理集成电路LM1035 音频信号控制集成电路LM1036N 音频信号控制集成电路LM105 电源稳压集成电路LM1112 杜比降噪处理集成电路LM1131 杜比降噪处理集成电路LM1203 视频信号处理集成电路LM1204 视频信号处理150MHz集成电路LM1205 视频信号处理集成电路LM1207 视频信号处理集成电路LM1208 视频信号处理集成电路LM1212 视频信号处理230MHz集成电路LM1253A 视频信号处理180MHz集成电路LM1279 视频信号处理110MHz集成电路LM1282 视频信号处理集成电路LM1290 自动同步行扫描集成电路LM1291 自动同步行扫描集成电路LM1295 光栅几何失真校正、场振荡集成电路LM1296 光栅几何失真校正、场振荡集成电路常用集成电路功能简介：2.12007-05-18 12:34LM1391 行扫描信号处理集成电路LM1841 调频中频放大集成电路LM1875 音频功率放大集成电路LM1877 双声道音频功率放大集成电路LM1880 行、场扫描信号处理集成电路LM1881N 同步信号分离集成电路LM1894 动态降噪集成电路LM2002 音频功率放大集成电路LM2202 视频信号处理230MHz集成电路LM2402 视频信号输出集成电路LM2407 视频信号输出集成电路LM2419 视频信号输出65MHz集成电路LM2439 视频信号输出集成电路LM2453 视频信号输出集成电路LM2577 稳压集成电路LM2595 直流变换集成电路LM270H 自动增益及静噪控制集成电路LM2808N 伴音中频放大、鉴频及功率放大集成电路LM2904 双运算放大集成电路LM3065N 伴音中频放大、鉴频及前置放大集成电路LM3089 调频中频放大集成电路LM311N 电压比较运放集成电路LM317T 三端电源稳压1.5A集成电路LM324 四运算放大集成电路LM324M 四运算放大集成电路LM3361 解调集成电路LM33T 三端电源稳压-26V集成电路LM358 双运算放大集成电路LM358PS-T1 双运算放大集成电路LM3656 伴音中频放大、鉴频及前置放大集成电路LM377 双声道音频功率放大集成电路LM378 双声道音频功率放大集成电路LM380 场扫描输出集成电路LM381 运算放大集成电路LM382 宽带放大集成电路LM384 音频功率放大集成电路LM386 音频功率放大集成电路LM387 宽带放大集成电路LM3875T 音频功率放大集成电路LM3886 音频功率放大集成电路LM3915 发光二极管十位显示驱动集成电路LM399 基准稳压集成电路LM4500A 调频立体声解码集成电路LM4610 音调、音量、平衡调节集成电路LM4765 双声道音频功率放大30W×2集成电路LM741CN 运算放大集成电路LM79052 三端电源稳压-5.2V/1A集成电路LM8915N 显示驱动集成电路LN5241RA89 显示驱动集成电路LP62S512AX-70LLT 存储集成电路LPUVCP-96 端口功能扩展集成电路LR37632 伺服集成电路LR381641 主轴、字符控制集成电路LS0072 变音集成电路LSC4350 屏幕显示控制集成电路LSC4584P2 屏幕显示控制集成电路LT1074 开关电源稳压集成电路LT1109 升压稳压集成电路LTC1147 直流变换集成电路LTC1148 直流变换集成电路LTV1817 光电耦合集成电路LUKS-5140-M2 微处理集成电路LV1011 人工智能处理集成电路LV1100 音频信号处理集成电路LVA501 视频信号处理集成电路LVA521 制式切换集成电路型号功能简述IAP722 调频高放、混频集成电路IFC380HC 图像中频放大集成电路IN065 二本振压控振荡集成电路IN706 数字混响延时集成电路IR2112 半桥式变换驱动集成电路IR2E01 发光二极管五位显示驱动集成电路IR2E02 发光二极管七位显示驱动集成电路IR3N06 调频中频放大集成电路IR3R15 音频前置放大集成电路IR3R18 双声道前置放大集成电路IR3R20A 自动选曲集成电路IR3R49 伺服控制集成电路IR3Y29AM 色度解码集成电路IRT1260 红外遥控信号发射集成电路IS61C256AH-15N 存储集成电路IS93C46 存储集成电路IX0035CE 场扫描输出集成电路IX0040AG 音频功率放大集成电路IX0040TA 音频功率放大集成电路IX0042CE 伴音制式切换6MHZ集成电路IX0052CE 伴音中频放大、鉴频及前置放大集成电路IX0062CE 图像中频放大、视频放大集成电路IX0064CE 图像中频放大、检波、视频放大集成电路IX0096CE 伴音信号处理集成电路IX0101SE 微处理集成电路IX0113 图像中频放大、检波、预视放集成电路IX0113CEZZ 图像中频放大、检波及预视放集成电路IX0118CE 视频放大集成电路IX0129CE 色度解码集成电路IX0132CE 液晶显示解码集成电路IX0147CE 电子选台集成电路IX0162GE 伺服控制集成电路IX0195CE 色度信号处理集成电路IX0203GE 频段转换集成电路IX0205CE 开关电源稳压集成电路IX0211CE 图像中频放大、视频信号处理集成电路IX0212G 高频、中频放大集成电路IX0214CE 音频控制集成电路IX0232CE 存储集成电路IX0237CE 微处理集成电路IX0238CEZZ 场扫描输出集成电路IX0241CE 音频控制集成电路IX0245CE 微处理集成电路IX0246CE 双向比较放大集成电路IX0247CE 开关电源稳压集成电路IX0250CE 音频功率放大集成电路IX0261CE 图像、伴音中频放大集成电路IX0304CE 色度解码及行场扫描处理集成电路IX0304CEZZ 色度解码及行场扫描处理集成电路IX0308CE 开关电源厚膜集成电路IX0310PAZZ 红外遥控信号接收集成电路IX0323CE 开关电源稳压集成电路IX0324CEN 视频、色度及行场扫描信号处理集成电路IX0365CE 伴音功率放大集成电路IX0371GE 磁头控制集成电路IX0388CE 中频放大集成电路IX0411CEN1 微处理集成电路IX0412CE 字符发生集成电路IX0438CE 红外遥控信号选台集成电路IX0439CE 存储集成电路IX0442CE 微处理集成电路IX0464CE 图像、伴音中频放大集成电路IX0464CEZZ 图像中频放大集成电路IX0479GEZZ 计数控制集成电路IX0508CE 开关电源稳压集成电路IX0512 开关电源厚膜集成电路IX0579GE 微处理集成电路IX0580GD 单片语音录放集成电路IX0581GE 微处理集成电路IX0602CE 图像、伴音中频行场扫描信号处理集成电路IX0603CE 视频、色度信号处理集成电路IX0605CE 微处理集成电路IX0607CE 电子开关切换集成电路IX0614CE 红外遥控信号接收集成电路IX0640CE 场扫描输出集成电路IX0689CE 开关电源稳压集成电路IX0711CEN1 图像伴音中频放大集成电路IX0712CEN1 亮度、同步分离及行场扫描信号处理集成电路IX0715CE 存储集成电路IX0718CE 中频信号处理集成电路IX0733PA 红外遥控信号发射集成电路IX0736CE 图像中频放大集成电路IX0773CE 红外遥控信号发射集成电路IX0776CE 伴音混频集成电路IX0812CE 开关电源厚膜集成电路IX0823GE 微处理集成电路IX0875CE 开关电源厚膜集成电路IX0933CE 微处理集成电路IX0948CE 场扫描输出集成电路IX0969 色度、亮度信号处理集成电路IX0981CEN1 微处理集成电路IX0981GE 伺服控制接口集成电路IX1194CEN2 微处理集成电路IX1461GE 射频前置放大集成电路IX1463GE 误差信号发生集成电路IX1473GE 伺服控制集成电路IX1474GE 解码、纠错集成电路IX1504AF 状态控制集成电路IX1763CEN1 视频、色度及行场扫描信号处理集成电路IX1807CE 微处理集成电路IX2164CE 微处理集成电路IX2249AF 系统控制处理集成电路IX2287CE 存储集成电路IX2341AF 伺服控制集成电路IX2372CE 微处理集成电路IX2915CE 色度、亮度及行场扫描信号处理集成电路IX3081CE2 微处理集成电路IZ0052CE 字符信号处理集成电路IZ0055CE 音频控制集成电路IZ0068CE 视频缓冲放大集成电路JCE4501 数/模转换集成电路JLC1562BF 输入/输出扩展接口集成电路JQ5544H 电子石英闹钟集成电路JRC4555D 双运算放大集成电路JRC6308B 话筒信号放大集成电路JU0005 视频输出厚膜集成电路JU0006 音质改善集成电路JU0026 电源稳压厚膜集成电路JU0027 视频输出厚膜集成电路JU0114 开关电源稳压厚膜集成电路K2959M 图像中频滤波集成电路K5T8257B 存储集成电路K6259K 滤波集成电路K6265K 滤波集成电路K6283K 图像中频特性形成集成电路K9450M 伴音中频带通滤波集成电路KA2101 伴音中频放大、鉴频及前置放大集成电路KA2103L 伴音静噪集成电路KA2107 音频控制集成电路KA2131 场扫描输出集成电路KA2133 行、场扫描信号处理集成电路KA2134 行、场扫描信号处理集成电路KA2140B 视频信号放大130MHz集成电路KA2141 视频信号放大85MHz集成电路KA2143B 视频信号处理110MHz集成电路KA2182 红外遥控信号接收集成电路KA2192B 切换开关集成电路KA2194D 视频编码集成电路KA2198BD 视频编码集成电路KA2202 伴音中频放大、鉴频及功率放大集成电路KA2203 音频功率放大1.2W集成电路KA2204 音频功率放大6W集成电路KA2206B 双声道音频功率放大集成电路KA2209 双声道功率放大集成电路KA2211 双声道音频功率放大集成电路KA2213 单片录、放音集成电路KA22131 双声道前置放大集成电路KA22233 双声道三段显示均衡集成电路KA2241B 双声道均衡放大集成电路KA22421 调幅接收集成电路KA22429 调频接收集成电路KA2243 调频/调幅中频放大集成电路KA2244 调频中频放大集成电路KA2248 调幅/调谐及中频放大集成电路KA22686 伴音信号处理集成电路KA2418 铃声放大集成电路KA2500 视频信号放大集成电路KA2504 视频信号放大85MHz集成电路。
DMR-EH59简易使用说明书修改
一、1.遥控器按键及功能介绍1 电源开机键2 硬盘/光盘切换键3 数字按键区4 删除键5 播放控制键区6 平移时间播放键7 选择键8 显示文件9 子菜单10 音频12 显示界面设置13 录像控制从左到右分别为录像键录像模式键和智能录像键14 红外发送信号灯15 电视控制区16 输入信号切换17 功能同1618 退出键19 显示定时计划录像20 功能菜单21 返回键22 创建章节键23 向前跳一分钟播放24 状态信息显示2主机前面板按键及功能介绍1 电源开关按键 5 液晶信息显示区9 播放键2 光驱机仓盖 6 光驱进入仓按键10 输入信号切换键3 DV输入接口7 USB接口11 录像键4 A V3输入区8 播放/录像停止键12 遥控红外信号接收二功能使用介绍1 录像按遥控器“硬盘/光盘切换键”，选择当前驱动器，在当前驱动器下，按遥控器“录像键”或者前面板“录像键”即可录像2 停止录像和停止播放在录像或播放状态下，通过按遥控器上“停止键”或前面板“停止键”即可实现录像或播放停止。
3刻录光盘a、按前面板“出入仓键”弹出光驱仓，放入DVR刻录盘，再次按“出入仓键”光驱自动进仓，然后参1 即可实现把当前的输入图像刻录备份在光盘上，以备存放查询；b、本刻录机内置250G硬盘，如要备份大容量文件，可先把文件录制在硬盘上（参照1），然后再拷贝刻录在指定的光盘上，具体步骤如下：1）按遥控器“硬盘/光盘切换键”，选择当前驱动器为硬盘，2）按遥控器功能菜单键“FUN CTION MENU”进入菜单项选择“COPY”选项“VEDIO HDD TO DVD”进入菜单，选择“START COPYING”即可实现备份刻录4 播放按遥控器“硬盘/光盘切换键”，选择当前驱动器，在当前驱动器下，按遥控器上显示文件键“8”，显示当前驱动器下的文件，后按遥控器上播放键“PLAY/x1.3”或者前面板播放键（上图标号9），即可实现播放，。
红外技术的物理基础及其在家用电器中的应用
红外技术的物理基础及其在家用电器中的应用葛传艳红外技术顾名思义就是红外辐射技术。
红外辐射习惯上称为红外线，也称热辐射。
从十九世纪初红外辐射被发现一直到今天，红外技术在很多领域都发挥着重要的作用，在家用电器中也得到广泛的应用。
一、红外技术的物理基础红外技术的发展以红外线的物理特性为基础。
红外线是由于物质内部带电微粒的能量发生变化而产生的，它是一种电磁波，处于可见光谱之外，突出特点是热作用显著。
红外线波长介于可见光与无线电波之间，从0.75μm~1000μm，可分为四个波段：近红外（0.75μm~３μm）、中红外（３μm~６μm）、远红外（６μm~1５μm）和极远红外（１５μm~1000μm），红外线具有以下特性：１、光电效应当光线照射在金属表面时，金属中有电子逸出的现象叫做光电效应。
红外线光子的能量低于可见光光子，它能对一些较活泼的金属产生光电效应（即红外光电效应），红外光电效应是红外技术得到应用的关键，通过红外光电效应可把红外光转换成电信号，经放大后，作用到荧光屏上，再把电信号转换成可见光，使人眼看得见红外线照射的物体。
２、红外辐射实验表明，物体在任何温度下都要向周围空间辐射电磁波，物体在一定时间内向周围辐射电磁波的能量的多少以及能量按波长（或频率）的分布与物体的温度有关。
在室温下，大多数物体发出的辐射能分布在电磁波谱的红外线部分，随着温度的升高，辐射能量也随着增加。
同时，辐射能的分布逐渐向频率高的方向移动，即温度越高，辐射能中高频电磁波成分愈多。
自然界的一切物体都是红外辐射源，物体温度不同，辐射的红外线波长就不同，温度越高波长越短，并且产生的红外线越多。
二、红外技术在家用电器中的应用１、红外技术在取暖器具上的应用实验证明，物体最容易吸收的是远红外线，因此，利用远红外线加热，是日益采用的新技术。
红外线电热元件是利用辐射方式给物体加热的，它常用于取暖器具和烘箱。
利用红外线加热具有升温迅速、穿透力强、加热均匀、节能等优点。
HTDZ 海天HT-6100M 红外线语言分配系统中文说明书
1．灯环。单元处于发言状态时常亮 2．麦克风。超指向驻极体 MIC 3．耳机输出接口 使用 3.5MM 插座,外接耳机,以供翻译员监听会议代表发言 (CH0 通道)或其它通道的译音. 4．麦克风输入接口（MIC） 使用 3.5MM 插座,以连接麦克风,输入翻译员的语音信号. 5．耳机音量调节旋钮 利用此旋钮可调节监听耳机的音量大小 6．译员机内置喇叭 7．通道输出选择按键 8．通道输出选择按键 9．通道输入选择按键 10．话筒开启按键（MIC A ON/OFF） 按下此键可开启或关闭话筒，指示灯亮为开启状态。 11．消咳按键（COUGH CUT） 当翻译人员想咳嗽时，按住此键，可消隐咳嗽声传出（指示灯亮表示消咳状态），松开便回
7．0 系统连接示意图
8. 常见问题及检查方法
一．不通电 检查方法： 1. 主机：看检查电源线是否接触良好，电源开关是否拔到规定位置，电源保险丝是否熔断。 2. 接收机：检查电池盒内的弹簧片与电池是否接触良好，弹簧片是否生锈，电池是否失效。 （建议在每次使用后将电池取出，在下次使用时再装上）。 3. 译员机：检查 13P 线是否连接好。 4. 幅射板：检查电源线是否连接好，电源开关是否拔到规定位置。
3. 2 辐射板使用说明：
1. 电源指示灯 指示幅射板是否正常接通电源，进入工作状态。 2. 电源开关 按下开关，电源指示灯亮，幅射板进入工作状态。 3. 电源输入接口 外接交流工作电源 110V/220V，频率为 50 赫兹。 4. 信号输入接口(IN) 通过此接口，用同轴电缆与主控机的射频信号输出口相连接。或在多个幅射板作“手拉手” 方式工作时连接上一台幅射板。 5. 信号输出接口(OUT)， 通过此接口，在多个幅射板作“手拉手”方式工作时，外接另一台幅射板。 6. 固定孔 此孔用以安装支架，以固定幅射板。
红外无线耳机
选择理由
? 红外无线耳机电路分两类：基带传输型和 调制型。调制型音质优于基带传输型，不 易被干扰，但成本较高，制作调试比较困 难。鉴于基带传输型制作成本低廉，调试 起来也比较容易，方便大家自行制作，我 这次选用的是基带传输型。
电路主要芯片介绍
? 选用通用型集成功率放大器 LM386 LM386 是美 国国家半导体公司生产的音频功率放大器，具有 接收红外线光信号并转换为电信号 电容耦合 晶 体管放大 驱动扬声器发声 音频输出 电容耦合 驱动红外线发射二极管发射红外线 晶体管放大 功率放大器放大 功耗低、电压增益可调整、电源 电压范围大、外接元件少和总谐波失真小等优点， 广泛应用于录音机、收音机、对讲机、方波发生 器和正弦波振荡器等低电压消费类产品中。 LM386的封装形式有塑封 8引线双列直插式和贴片 式
?
红外接收管
? 最大输入电流： 20mA 输入正向压降： 5V
? 波长：940nm ? 型号：PT334-6B
原理分析
? 该红外无线耳机由发射机和接收机两部分组成。发射机电路， 声音信 号从电视机或Mp3音频输出插座引出，输出的音频信号经过C1耦合至 VT1进行一级放大后驱动红外线发射二极管DS1~DS3发射红外线，声 音信号的变化引起DS1~DS3发射强度的变化，即DS~DS3的发射强 度受声音的调制。 接收部分电路，该电路接收部分采用一块音频 放大集成电路LM386进行功率放大。DS4~DS7为红外线接收管。 当 被音频信号调制的红外光照射到DS4~DS7表面时，DS4~DS7将接收 的经声音调制的红外线光信号转换成电信号，即在DS4~DS7两端产 生一个与音频信号变化规律相同的电信号，该信号经过C2耦合至VT2 进行一级放大，在经过C3耦合至音频放大集成电路进行功率放大后驱 动扬声器发声。由于LM386可以输出约0.5W的功率，所以该接收器 可以同时供多副（1～4副）耳机收听。 三极管VT1选用中功率管 2SC8050，PCM＝3mW，ICM＝500mA，R2的功率要在l/4W以上。 DS4~DS7为红外线接收管（不要选用光电二极管，以免受干扰，影 响接收效果），DS1~DS3宜选用外壳透明的品种，那些从外部不能 看到内部电极的品种其通信距离将会很小。
音频系统解决方案LAK12
音频系统解决方案一、音频系统产品列表：（一间标准教室的配置）二、产品技术参数列表：WX-LT350/CHWS-KB60/CH三、松下红外无线系列音频产品技术特点：1.松下利用红外光线作为信号传输载体，因此具备了三大优势：A.保密性高。
红外光线被阻挡在房间内，从而防止信息外泄。
B. 不串频。
可以使用任意多个独立的系统，也决不会有串频的可能。
C. 管理性高。
在所有不同的房间都使用同一红外频点，因此每一个话筒都可以在不同的房间里使用，而不需要任何调整频点的操作。
2.松下红外线无线话筒（颈挂式）WX-LT350/CH是集成了话筒和红外线发射装置于一体的无线话筒，为教学、培训、会议等专用场所设计研发的松下红外无线话筒。
具有最好的人声还原效果，最清晰的人声表现力，同时具备丰富的控制功能，是领先于全球的高集成度高科技产品。
它不仅可以控制自身话筒的音量，更可调节同时使用的其他话筒音量。
具备诸如电池低电报警、静音、充电指示、外部音频输入和话筒端口等丰富的功能。
只使用一节普通的5号碱性干电池，就可以连续使用约6小时。
更可以使用普通的5号充电电池，大大节约了使用成本和管理成本，充分体现了松下产品在节能环保上的高新技术。
用吊带悬挂于颈部，方便了使用者的佩带，同时解放了双手，而且不会影响拾音效果。
四、 系统解决方案的设计构思：1. 此套扩音设备是安装在教学楼中使用，因此在选择扩音产品类型的时候，就要考虑到使用场所的密集程度。
教学楼的特点是教室密集且数量多，所以尽量不采取以无线电波作为无线传输的产品。
采用松下红外无线扩音产品正是满足了教学楼的使用环境。
由于产品采取红外光线作为传输手段，因此可以做到全校使用一个红外频点，而所有教室都不会串频，同时每只话筒都可以拿到任何教室使用，并不需要做任何调频处理。
2. 由于教学的需要，教师通常会在教室中走动。
松下红外线传感器以360度全方位覆盖整个教室，且红外光线的传输距离可以达到10米左右，完全能满足教师在教室中走动授课的需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
红外音频信号传输器
一、 任务
设计并制作一个红外音频信号传输器。
二、 要求
（一） 基本要求
（1） 采用采红外无线传输音频信号，传输距离至少为2m；
（2） 2m外能接收清晰的音频信号；
（3） 手动调节音量；
（4） 驱动普通耳机；
（二） 发挥部分
（1） 在原来基础上增加红外音频信号放大器，增加传输距离至5m；
（2） 能自动调节音量增益，使耳机的音量合适；
（3） 增大红外发射和接收的角度，提高使用的灵活性；
（4） 增加后级功放，驱动8欧扬声器；
（5） 设计为红外电话，具有来电提醒的功能。
（6） 其他。
三、 参考方案
红外可传输数字量，也可传输模拟量。音频属模拟信号，若用数字量传输，则增加AD
和DA模块。电路相对复杂。因此，可用红外LED直接发射经音频信号调制的红外信号。
经过红外光敏二极管将音频信号解调出来。电路将十分简单！
（一）基本要求参考方案
（二）电路工作原理
电阻R1给发光二极管提供了静态的工作电流。音频信号通过电容C1耦合到功率三极
管，使红外发光二极管D1发出被调制的红外光。红外光敏二极管D2接收到D1发出的红
外光。经过电容C2耦合，把音频信号取出，经过L,M386放大，驱动耳机或扬声器发出声
音。有效距离可达2m。该电路简洁而不简单！
（三）发挥部分
来电提醒可使用蜂鸣
器。
右图为麦克风前级放
大的参考电路。LM386
的输出端可直接接到发
射电路的Vin。
（四）相关知识：
1、红外线。
上红外线的波长大于可见光线，波长为0.75～1000μm。
红外线可分为三部分，即近红外线，波长为0.75～1.50μm
之间；中红外线，波长为1.50～6.0μm之间；远红外线，波
长为6.0～l000μm 之间。红外广泛应用于遥控、数据传输、
遥感等方面。
2、发光二极管：
LED的电流-电压特性图
右图所示为LED工作的电流-电压（I-V）特性图。发光二极管具有与一般半导
体三极管相似的输入伏安特性曲线。
OA段：正向死区
VA为开启LED发光的电压。红色（黄色）LED的开启电压一般为0.2~0.25V,
绿色（蓝色）LED的开启电压一般为0.3~0.35V。
AB段：工作区
在这一区段，一般是随着电压增加电流也跟着增加，发光亮度也跟着增大。
但在这个区段内要特别注意，如果不加任何保护，当正向电压增加到一定值后，
那么发光二极管的正向电压会减小，而正向电流会加大。如果没有保护电路，会
因电流增大而烧坏发光二极管。
OC段：反向死区
发光二极管加反向电压是不发光的（不工作），但有反向电流。这个反向电
流通常很小，一般在几μA之内。目前一般是在3μA以下，但基本上是0μA。
CD段：反向击穿区
发光二极管的反向电压一般不要超过10V，最大不得超过15V。超过这个
电压，就会出现反向击穿，导致LED报废。
3、LED的电学指标
对于LED器件，一般常用的电学指标有以下几项：
·正向电压 VF：LED正向电流在20mA时的正向电压。
·正向电流 IF：对于小功率LED，目前全世界一致定为20mA，这是小功率LED
的正常工作电流。但目前出现了大功率LED的芯片，所以IF就要根据芯片的规
格来确定正向工作电流。
·反向漏电流IR：按LED以前的常规规定，指反向电压在5V时的反向漏电流。
如上面所说，随着发光二极管性能的提高，反向漏电流会越来越小，但大功率
LED芯片尚未明确规定。
·工作时的耗散功率PD：即正向电流乘以正向电压。
4、方向特性
红外线发光二极管的发射强度因发射方向而异。方向的特性如图4，图的发射强
度是以最大值为基准，方向角度即为发射强度的相对值。当方向角度为零度时，
其放射强度定义为100％，当方向角度越大时，其放射强度相对的减少，发射强
度如由光轴取其方向角度一半时，其值即为峰值的一半，此角度称为方向半值角，
此角度越小即代表元件之指向性越灵敏。如下所示：
5、LM386
LM386专为低功耗电源设计的功率放
大器，它内建增益为20。通过1，8脚之
间的阻容搭配，增益最高可达200。输入
电压范围为4~12V。无动作时仅消耗4mA
的电流，且失真小。
6、注意事项：
1、发射电路中的红外发光二极管仅
为一个。方向性过强，不够灵活。本例采
用透明的直径为5mm的红外LED。本例采用黑色的直径为5mm的红外光敏二
极管。仅供参考。
2、发射电路的中R1不宜过小，否则可能烧坏发光二极管。也可在发光二极
管上串联100Ω的限流电阻。
3、图中的三极管也可采用其他的NPN型三极管。如9013，BC547。不过，
R1的阻值应相应改变。以使二极管的静态工作电流合适。原图中的发光二极管
静态工作电流为15~20mA。
4、
可通过增加电源电压或使用大功率红外LED增加发射距离。使用多个LED串联或
并联，可提高发射和接收的有效角度
。
