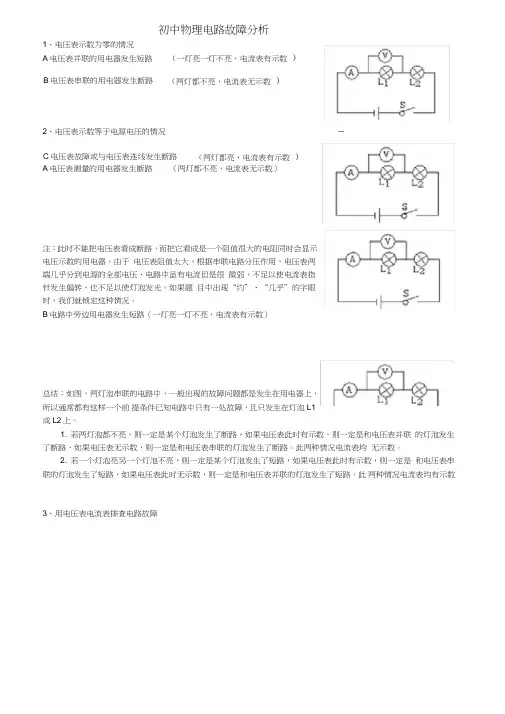

(完整)初中物理电路故障与动态电路分析
初中物理电路故障分析1、电压表示数为零的情况 A 电压表并联的用电器发生短路2、电压表示数等于电源电压的情况A 电压表测量的用电器发生断路 （两灯都不亮，电流表无示数）注：此时不能把电压表看成断路，而把它看成是一个阻值很大的电阻同时会显示电压示数的用电器，由于 电压表阻值太大，根据串联电路分压作用，电压表两端几乎分到电源的全部电压，电路中虽有电流但是很 微弱，不足以使电流表指针发生偏转，也不足以使灯泡发光。
如果题 目中出现“约”、“几乎”的字眼时，我们就锁定这种情况。
B 电路中旁边用电器发生短路（一灯亮一灯不亮，电流表有示数）总结：如图，两灯泡串联的电路中，一般出现的故障问题都是发生在用电器上，所以通常都有这样一个前 提条件已知电路中只有一处故障，且只发生在灯泡 L1或L2上。
1. 若两灯泡都不亮，则一定是某个灯泡发生了断路，如果电压表此时有示数，则一定是和电压表并联 的灯泡发生了断路，如果电压表无示数，则一定是和电压表串联的灯泡发生了断路。
此两种情况电流表均 无示数。
2. 若一个灯泡亮另一个灯泡不亮，则一定是某个灯泡发生了短路，如果电压表此时有示数，则一定是 和电压表串联的灯泡发生了短路，如果电压表此时无示数，则一定是和电压表并联的灯泡发生了短路。
此 两种情况电流表均有示数3、用电压表电流表排查电路故障B 电压表串联的用电器发生断路（两灯都不亮，电流表无示数 ）（一灯亮一灯不亮，电流表有示数 ） C 电压表故障或与电压表连线发生断路 （两灯都亮，电流表有示数 ） —A 、用电压表判断电路故障， 重要结论：电压表有示数说明 和电压表串联的线路正常，和电压表并联的线 路有故障。
若电路中只有一处故障则电压表无示数时，和电压表并联的线路一定正常。
已 1—y电源电压为6V,用电压表测得：Uab=0;Ued=6v;Ucd=0;Uac=6v,灯泡不亮，哪里出现故障？解题思路： 先找有示数的，Ued=6v 说明从e 点到电源正极线路完好， 从d 点到电源负极线路完好；Uac=6v 说明从a 点到电源正极线路完好，从 c 点到电源负极线路完好，这样将故障锁定在 ac 之间了，由Uab=O,说明bc 之间出现故障，故电阻出现断路。
初中物理之家庭电路故障分析
在此输入您的封面副标题
家庭电路故障分析
常见的家庭电路故障 ①断路：火线断路、零线断路、用电器断路
（判断哪一部分断路，可以用试电笔进行检测） ②短路：电路中的火线和零线直接接通
电路中的电流会变得很大，保险丝会发生熔断 导致家庭电路中所有的用电器都停止工作
③用电器过载
B.插座发生了短路 D.灯座发生了短路
家庭电路故障分析
谢谢观看
L正2 常
。（选填“正常”、“短路”或“断路”）
用校验灯检验电路时：
校验灯正常发光，
说明与它串联的用电器处于短路状态.
校验灯不正常发光， 说明与它串联的用电器正常接通.
家庭电路故障分析
例2.在如图所示的家庭电路中，闭合开关后灯泡不亮。用试电笔检测插座的两孔， 发现只有插入右孔时氖管才发光。用试电笔检测A点氖管发光，检测B点氖管不发
家庭电路故障分析
例1.（2018·连云港模拟）家里某用电器发生短路时，熔丝会立即熔断，用下列
方法进行检测， 如图所示，断开所有用电器的开关，用一个普通的白炽 L 作
为“校验灯”，与熔断的熔丝并联，然后只闭合 S 和 S1，若 L 正常发光，说明
L1 短路 ； 只闭合 S 和 S2，若 L发出暗红色的光（发光不正常），说明
光。则发生这一现象的原因可能是（ A ）
A．灯丝断了 C．开关接触不良
B．灯泡短路 D．插座短路
家庭电路故障分析
例3.(2017. 金昌)小文看书前将台灯插头插入了插座，闭合台灯开关时，家里电
灯突然全部熄灭，经检查熔丝烧断。造成这一现象的原因应该是（ D ）
A.开关发生了短路 C. 插头发生了短路

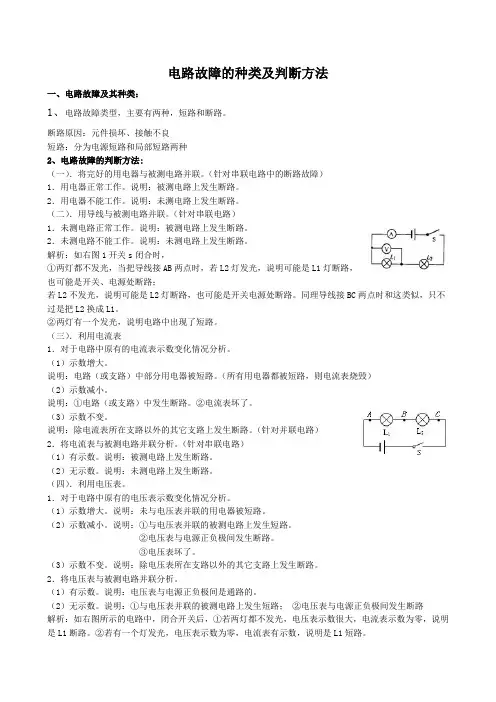

初中物理电路故障分析方法
