高层建筑施工标高传递的简易方法
高层建筑施工标高传递的简易方法
我们现在工地做的是100米建筑，我是名小的监理，所以每次得去复测施工单位的模板平整度，结构标高线，我也是第一次接触高层标高复测。
开始我们用的办法是塔吊引标高，建筑越做越高，天气越来越冷，塔吊摇摆也越来越厉害，每次爬上去引次标高人都冻僵了，脏兮兮的，手心全是汗。
而且塔吊摇摆引起也有很大误差，还有一点如果不经常复测，楼层有沉降，而塔吊沉降小，两者标高必然有误差在层高这块。
用了几次淘汰了这办法。
施工单位用的是从塔吊引了0米线到剪力墙，再从这直接拉上去一个标高。
对于这个办法我不认同，误差还是很大，高度高了，拉尺人的力度不一，剪力墙本身不是很平，到了在建的一层通常是模板包住了，得穿过模板，所以几个因素加起来误差就大了。
我不是很认同，但是这办法很多人在用，也算一种比较主流的标高方式。
还有把标高引到脚手架上的，脚手架上有很多节点接头，根本不平，而且脚手架晃动，移位，或者拆除了，淘汰了。
还有引电梯井的，电梯井一般都封闭了的，而且进去作业站都不一定站到到那位置，这个现场也观察过，淘汰了。
全站仪引标高，一般建筑被安全网遮住了，而且后面高了，仰角大了根本不准，淘汰了。
那天在塔吊上冻僵了，逼着自己想种简洁的办法，我围着建筑转了下研究，最后把标高引了0米标高在剪力墙（背风的地方）上。
然后买了个几斤的线坠（注意线坠大点）挂在50米钢尺头，在工地捡了节自来水钢管搞成90度，在靠近标高的脚手架上用胶带绑钢管在脚手架上，胶带胶住不会左右晃动。
然后把钢尺用胶带绑在自来水钢管上吊下去。
大胶带是很好的固定工具。
通常脚手架比在建楼层高2米多，比如我们一般打+6.000标高，脚手架一般已经做到了+8.000，我们就把钢尺从那+8.000的脚手架固定再吊下去，这样钢尺就类似一把超长垂直的塔尺，钢尺位置位于永久点跟靠近楼层之间，我们把水准仪在永久点附近（或者直接把+0.000米线直接引到钢尺旁边的剪力墙上）观测塔尺记住读数，这样得出仪器高，再转过来读钢尺读数，抄下读数，把仪器搬到+6.000楼面，调平对准钢尺读数，得出读数，这个读数减下面那读数加仪器高就是楼层仪器标高啦！超过50米了，我们再以50米为基点在楼层剪力墙做基点。
这样楼层沉降我们也不要考虑啦。
我们可以以30米为一基点，或者50米为一基点。
自己用的办法就是吊钢尺法。
望大家参考！。
利用钢尺传递标高
H1=HA+i·d
H2=H1+i·d
H3=H2+i·d
HB=H3+i·d
或
HB＝HA+i·D(检核)
3、安置水准仪于水准点BMl附近，后视读数a，得仪器视线高
Hi=HBMl+a，然后根据各点设计高程计算测设各点的应读前视尺 读数b应＝Hi一H设；
4、将水准尺分别贴靠在各木桩的侧面，上、下移动尺子，直至
y
任务二 工业与民用建筑测量
一、建筑场地施工控制测量
（一）平面控制
民用建筑场地的平面控制网视场地面积大小 及建筑物的布置情况，通常布设成三角网、导线 网、GPS网、建筑基线或建筑方格网的形式。
1、建筑基线
（1）布设形式有：
“一”字形、“L”形、 “T”形、“十”字形。
（2）建筑基线的测设
1）根据建筑红线测设
弦偏角法
（1）长弦偏角法
1）计算曲线上各桩点
i1
i
至ZY或YZ的弦线长ci及 ZY
YZ
其与切线的偏角Δi。
2）再分别架仪于ZY或 YZ点，拨角、量边。
长弦偏角法单圆曲线坐标计算
i
i
2
li R
90
ci 2R sin i或
展开为c l
l3 i
i i 24R2
β
αAB=arctan YB-YA XB-XA
A（XA,YA) β=αAB-αAP
B（XB,YB)
β
P（XP,YP)
YP-YA αAP=arctan
XP-XA
dAP ( Xp XA)2 (Yp YA)2
三）角度交会法

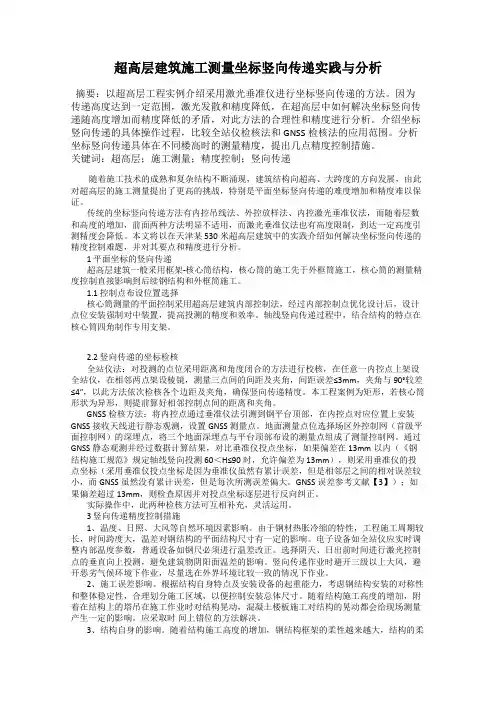

超高层建筑施工测量坐标竖向传递实践与分析
超高层建筑施工测量坐标竖向传递实践与分析摘要：以超高层工程实例介绍采用激光垂准仪进行坐标竖向传递的方法。
因为传递高度达到一定范围，激光发散和精度降低，在超高层中如何解决坐标竖向传递随高度增加而精度降低的矛盾，对此方法的合理性和精度进行分析。
介绍坐标竖向传递的具体操作过程，比较全站仪检核法和GNSS检核法的应用范围。
分析坐标竖向传递具体在不同楼高时的测量精度，提出几点精度控制措施。
关键词：超高层；施工测量；精度控制；竖向传递随着施工技术的成熟和复杂结构不断涌现，建筑结构向超高、大跨度的方向发展，由此对超高层的施工测量提出了更高的挑战，特别是平面坐标竖向传递的难度增加和精度难以保证。
传统的坐标竖向传递方法有内控吊线法、外控放样法、内控激光垂准仪法，而随着层数和高度的增加，前面两种方法明显不适用，而激光垂准仪法也有高度限制，到达一定高度引测精度会降低。
本文将以在天津某530米超高层建筑中的实践介绍如何解决坐标竖向传递的精度控制难题，并对其要点和精度进行分析。
1 平面坐标的竖向传递超高层建筑一般采用框架-核心筒结构，核心筒的施工先于外框筒施工，核心筒的测量精度控制直接影响到后续钢结构和外框筒施工。
1.1 控制点布设位置选择核心筒测量的平面控制采用超高层建筑内部控制法，经过内部控制点优化设计后，设计点位安装强制对中装置，提高投测的精度和效率。
轴线竖向传递过程中，结合结构的特点在核心筒四角制作专用支架。
2.2 竖向传递的坐标检核全站仪法：对投测的点位采用距离和角度闭合的方法进行校核，在任意一内控点上架设全站仪，在相邻两点架设棱镜，测量三点间的间距及夹角，间距误差≤3mm，夹角与90°较差≤4″，以此方法依次检核各个边距及夹角，确保竖向传递精度。
本工程案例为矩形，若核心筒形状为异形，则提前算好相邻控制点间的距离和夹角。
GNSS检核方法：将内控点通过垂准仪法引测到钢平台顶部，在内控点对应位置上安装GNSS接收天线进行静态观测，设置GNSS测量点。
超高层框筒结构全站仪天顶法传递楼层标高施工工法(2)
超高层框筒结构全站仪天顶法传递楼层标高施工工法超高层框筒结构全站仪天顶法传递楼层标高施工工法一、前言随着城市的高楼林立和人们对建筑品质要求的提高，超高层建筑的施工质量和精度成为了工程建设的重要考量因素。
在超高层框筒结构的施工中，准确传递楼层标高是一项关键任务。
传统的测量方法存在误差较大、工期长、人力成本高等问题。
为了解决这些问题，引入了超高层框筒结构全站仪天顶法传递楼层标高施工工法，该工法通过利用全站仪和天顶仪的配合测量，实现了精确的楼层标高传递，提高了施工过程的质量和效率。
二、工法特点超高层框筒结构全站仪天顶法传递楼层标高施工工法具有以下特点：1. 高精度：通过全站仪和天顶仪的配合使用，实现了高精度的楼层标高传递，可满足超高层建筑的精度要求。
2. 快速高效：相比传统的测量方法，天顶法具有测量速度快、数据处理方便等优势，极大地提高了施工效率。
3. 高度可控：天顶仪可以精确确定测量点的高度，通过全站仪测量和计算，可传递楼层标高至其他测点，从而实现整个施工过程中楼层标高的控制和传递。
4. 无需物理触碰：传统的测量方法需要工人爬升楼层进行测量，存在一定的安全隐患。
天顶法通过测量仪器远距离测量，无需人工物理触碰，提高了安全性。
5. 适用范围广：超高层框筒结构全站仪天顶法传递楼层标高施工工法适用于各类超高层建筑的楼层标高传递，尤其是远离参考点的高度测量。
三、适应范围超高层框筒结构全站仪天顶法传递楼层标高施工工法适用于各类超高层建筑的楼层标高传递，特别是在以下情况下更为适用：1. 建筑高度较大，传统测量方法存在一定难度或不准确。
2. 施工空间狭小，无法使用传统的测量仪器进行准确测量。
3. 传统测量方法耗时较长，需要提高施工效率。
四、工艺原理超高层框筒结构全站仪天顶法传递楼层标高施工工法的工艺原理是通过全站仪和天顶仪的配合使用实现楼层标高的精确传递。
具体步骤如下：1. 设置参考点：在施工现场选择一个稳定的参考点，并使用全站仪进行测量和标记。
高程传递
b2 Ⅱ
a2
HB B
b1 Ⅰ a1
HA
A
ห้องสมุดไป่ตู้
标高传递允许偏差
防潮层抄平：
❖基础砌至±0标高 下一皮砖时，要测高 防潮层标高误差 ±5mm，为保持防 潮层顶面高程与设计 值相等，在基础墙上 相间10m左右和转角 处做防水砂浆灰墩， 用水准仪抄平，其上 表面标高为设计值。
２ 墙体施工测量
（1）、墙体定位
1）、复核龙门板或控制桩的位置。 2）、将轴线测设至基础或防潮层的顶面，并依据墙轴线弹出
墙身边线，并定出洞口位置，检查后将轴线延伸至墙体以红色 三角形标定。
（2）、墙体各部位标高控制
砌体施工中以设在拐角和隔墙处的皮数杆来控制和传递标高。 框架或钢筋混凝土结构柱采用模板控制。 框架或钢筋混凝土结构柱间墙，直接采用画在构件上控制。
皮数杆
说明：使用皮数杆进行 标高控制。如是框架或 钢筋混凝土柱间墙时， 每层皮数杆可直接画在 构件上。
最新版
《施工测设》
备课课件 任务:高程传递
任务:高程传递
能力目标：
基槽标高的测设、垫层中线的测设； 基础标高的控制； 建筑物的高程传递。
知识目标：
建筑物基础施工测量； 墙体施工测量；
1、建筑物基础施工测量
在地面上用白灰放出基础开挖线
一、基槽与基坑抄平
随时用水准仪控制挖槽深度，机械开挖至槽底约30—50cm时在 拐角、变化和侧壁上每隔3--4m 设置水平桩，使木桩表面离槽 底为一固定标高值,用以控制挖槽深度及作为清理槽底和铺设 垫层的依据。
基槽深时用双水准仪、水准尺、钢卷尺来进行。
此外还应在基坑内测设出垫层的高程，即在坑底设置小木桩， 间距2—3米，呈行列式或梅花形排列，使桩顶面恰好等于垫层 的设计高程。如垫层需支模，可直接在模板上标定标高线。
水平标高控制及传递
水平标高控制及传递（1）水平标高的控制和传递将建设单位提供的绝对标高点引测至基础顶面，校核无误后作好标记，作为基础顶面标高控制依据，再用水准仪根据图纸将基础顶面标高引测到各施工区电梯井的内壁上，作为楼层标高的控制依据。
随着结构工程的进行，每层标高控制均用同一把50m 钢卷尺从原始点按图纸高度向上丈量引测，作为各层高程控制点，然后以此点为依据控制各种梁、板的标高，进而达到控制楼层标高的目的。
质量标准：层间标高偏差≤±5mm ，总高偏差≤±30mm 。
（2）建筑物的沉降观测技术措施本工程的沉降观察采用S3 水准仪及5m 铝合金塔尺进行。
本工程的沉降点在A、B 各栋均须设置，每栋不少于四个点，各沉降观测点根据对应的永久性建、筑物水准点为参照点。
本工程的沉降观测由施工放线人员控制测量，并整理测量结果。
沉降观测的仪器严格按公司ISO9002 的质量程序进行管理。
本工程的沉降观测点全部设置在钢筋混凝土柱或筒体上。
（3）观测时间上升施工期间每上升一层测量一次，装饰施工期间每月一次，竣工后第一年每四个月.一次，第二年每半年一次，沉降稳定即可结束观测。
对观测点要作好保护，以保证真实的沉降情况。
（4）轴线控制主体结构轴线控制采用"内控法"控制，外控点校核，具体做法如下：根据地下层结构轴线内控网，分别在建筑物A、B、C、D 型房内设置矩型分布的内控点，使建筑物A、B、C、D 型房的轴线形成独立的控制系统。
主楼内控点桩采用埋地的混凝土保护钢板桩，桩顶预埋一块150×150×10 钢板，用钢锯片刻出交叉点上"十"字定位标志，刻痕要求2mm 以上。
作为主楼施工的内控点。
楼层上的内控点采取在楼面上设置200×200 方形预留孔，楼层轴线传递时用光靶接收板弹出投递点，另外，在建筑物四周，用经纬仪射出纵、横各主轴控制线的射线在醒目处，作为外控校核点。
高层建筑施工标高传递的简易方法
高层建筑施工标高传递的简易方法我们现在工地做的是100米建筑，我是名小的监理，所以每次得去复测施工单位的模板平整度，结构标高线，我也是第一次接触高层标高复测。
开始我们用的办法是塔吊引标高，建筑越做越高，天气越来越冷，塔吊摇摆也越来越厉害，每次爬上去引次标高人都冻僵了，脏兮兮的，手心全是汗。
而且塔吊摇摆引起也有很大误差，还有一点如果不经常复测，楼层有沉降，而塔吊沉降小，两者标高必然有误差在层高这块。
用了几次淘汰了这办法。
施工单位用的是从塔吊引了0米线到剪力墙，再从这直接拉上去一个标高。
对于这个办法我不认同，误差还是很大，高度高了，拉尺人的力度不一，剪力墙本身不是很平，到了在建的一层通常是模板包住了，得穿过模板，所以几个因素加起来误差就大了。
我不是很认同，但是这办法很多人在用，也算一种比较主流的标高方式。
还有把标高引到脚手架上的，脚手架上有很多节点接头，根本不平，而且脚手架晃动，移位，或者拆除了，淘汰了。
还有引电梯井的，电梯井一般都封闭了的，而且进去作业站都不一定站到到那位置，这个现场也观察过，淘汰了。
全站仪引标高，一般建筑被安全网遮住了，而且后面高了，仰角大了根本不准，淘汰了。
那天在塔吊上冻僵了，逼着自己想种简洁的办法，我围着建筑转了下研究，最后把标高引了0米标高在剪力墙（背风的地方）上。
然后买了个几斤的线坠（注意线坠大点）挂在50米钢尺头，在工地捡了节自来水钢管搞成90度，在靠近标高的脚手架上用胶带绑钢管在脚手架上，胶带胶住不会左右晃动。
然后把钢尺用胶带绑在自来水钢管上吊下去。
大胶带是很好的固定工具。
通常脚手架比在建楼层高2米多，比如我们一般打+6.000标高，脚手架一般已经做到了+8.000，我们就把钢尺从那+8.000的脚手架固定再吊下去，这样钢尺就类似一把超长垂直的塔尺，钢尺位置位于永久点跟靠近楼层之间，我们把水准仪在永久点附近（或者直接把+0.000米线直接引到钢尺旁边的剪力墙上）观测塔尺记住读数，这样得出仪器高，再转过来读钢尺读数，抄下读数，把仪器搬到+6.000楼面，调平对准钢尺读数，得出读数，这个读数减下面那读数加仪器高就是楼层仪器标高啦！超过50米了，我们再以50米为基点在楼层剪力墙做基点。
简述高层建筑传递工程有哪些方法
简述高层建筑传递工程有哪些方法
高层建筑传递工程是指将高层建筑所承受的力、荷载以及能量通过适当的方法传递到建筑物的基础或地面的工程技术。
常用的方法有以下几种：
1. 垂直传递：将上部结构的荷载按照设计要求传递到下部结构，主要通过墙体、柱子和拱顶等承受力更强的结构元件进行传递。
2. 斜杆传递：将高层建筑的荷载通过斜杆传递到地基，一般采用钢制或混凝土预应力构件作为斜杆，通过固定连接方式将上部结构的荷载传递到地基。
3. 钢筋混凝土框架传递：高层建筑采用钢筋混凝土框架结构，将上部结构的荷载通过框架结构传递到地基，框架结构由柱子、梁和楼板等构件组成，通过构件之间的连接传递荷载。
4. 钢结构传递：高层建筑采用钢结构，将上部结构的荷载通过钢结构传递到地基，钢结构由钢柱、钢梁和钢板等构件组成，通过构件之间的刚性连接传递荷载。
5. 基础传递：高层建筑基础是支撑整个建筑的重要部分，将上部结构的荷载通过基础传递到地基，基础一般采用混凝土浇筑或桩基础等形式，通过基础的承载能力将荷载传递到地基。
以上是常见的高层建筑传递工程方法，具体选用哪种方法需要根据建筑的结构形式、荷载特点以及设计要求等进行综合考虑和分析。
建筑工程实例中探讨如何运用全站仪天顶方向传递标高
建筑工程实例中探讨如何运用全站仪天顶方向传递标高发表时间：2019-05-15T16:18:01.233Z 来源：《防护工程》2019年第1期作者：龙永根[导读] 经过实际操作施测，运用全站仪天顶方向传递施工层标高测设方法简单，效率较大，具有较大的推广意义。
摘要: 建筑工程中施工层的竖向标高传递，一般采用的测设方法是悬挂大钢尺把下层的标高通过水准测量传递到上层去。
但现在本文探讨介绍的是用全站仪天顶方向传递施工层标高测设方法。
关键词: 全站仪；天顶；标高传递；建筑1米线一、建筑工程项目: 广州增城某项目一期超高层-C1幢二、人员投入及设备清单表（见表1）表1图2 全站仪竖向传递标高示意图1.在首层平面控制点,即内控点上，整平对中架设好全站仪（见图3）；图4 160mm*160mm的激光板正面图5 160mm*160mm的激光板底面3. 在图3中，操作全站仪，将仪器竖直角α（也叫垂直角）调到0度0分0秒，即天顶距等于90度，仪器视线方向为水平线（见图6）。
这时，打开仪器激光模式，沿着视线方向在墙上刻画刻度(测设标高)，量度该刻度与建筑一米线距离为0.165m,即该刻度标高等于1.165m，刻度标高等于仪器中心高程。
图6 全站仪竖直角为0度0分0秒4.将全站仪竖直角α调至90度0分0秒，即天顶距等于0度0分0秒（见图2）。
5.在10层上把激光板中心挪至全站仪的激光点位置。
6.操作全站仪，按“斜距”或“高差”键测量仪器水平线(见图3)至反光片底面中心（见图5）的垂直距离，测得为41.635m ，仪器中心高程1.165m，反光贴片厚1mm、激光板厚3mm,则激光板面标高为:1.165m+41.635m+0.001m+0.003m =42.804m。
7.同样的方法再以另一处首层建筑1米线作起算，测得10层激光板面标高为42.808m，两次传递的标高较差△H=4mm〈10mm ，符合相关规范要求(根据要求,30m〈H〈60m允许误差为±10mm)。
高层建筑的高程传递
高层建筑的高程传递高层建筑的高程传递1、首层钢尺的零刻度应对准首层标高（建筑标高或建筑50线）；2、水准尺的读数应为前视读数，钢尺的读数为后视读数；水准尺的读数几乎每层都是不一样的，它随着仪器架设高度不同都是变化的，需要通过计算才能确定每层的标高。
3、拿本图l2层为例：于室内将水准仪任意安设于二层，调平后，首先后视钢尺读数为h1。
那么水准尺读数为前视读数应该为：H1-L1（水准尺下口标高即为二层标高（建筑标高或建筑50线）高程传递的 ... 5分就是利用已知点的高程采用水准测量或三角高程测量等高程测量 ... 求算出待定点的高程。
相当于把已知高程传递到了待定点上。
简单地讲，就是高程测量。
水准测量中用来传递高程的点称为……只有两个字“转点”。
请问建筑学中提到的标高竖向传递是什么意思，请赐教 5分高程传递一般是吊50m钢尺（经过鉴定的！）上部做一个支架悬吊，下部掉一铁锤（规范说好像是10kg）在粘稠亥液体中（避免钢尺晃动），然后测就是了，一般需要2次以上观测确定无误后可以进入下一步。
同理平面点传递也可以，只是钢尺换成了细钢丝，在上面和下面适当位置贴上反光片即可！这个看起简单实际操作可能很多问题，你自己操作了就知道了！如上部支架的设立，中间悬吊不允许碰到任何物体，一定要稳定，不要晃动！建筑测量放线中高程和标高是怎么传递的高程是在一层建立高程控制点，层层都从一层已知点根据图纸标注的层高引测，然后每层的标高就能根据你平时习惯建立50线或者100线了主体标高传递怎么传在首层做基准点，正常在电梯井中传递....每各4-5层再做一次基准点，基准点要保证精确，否则误差大徕卡全站仪怎么进行高程传递应该是用三角高程测量而且需要对向观测。
如果距离远的话还要加入双差改正。
学习单元5·2高层建筑轴线引测和高程传递教材.
学习单元5.2 高层建筑轴线引测和高程传递 由于高层建筑的建筑物层数多、高度高、建筑结构复杂、设备和装修标准高，特别是高速电梯的安装要求最高，因此，在施工过程中对建筑物各部位的水平位置、垂直度及轴线位置尺寸、标高等的测设精度要求都十分严格。
总体的建筑限差有较严格的规定，因而对质量检测的允许偏差也有严格要求。
如，层间标高测量偏差和竖向测量偏差均要求不超过+3mm，建筑全高(H)测量偏差和竖向偏差不应超过3H/10000，且30 m＜H<+=60m时，不应超过+10mm：60m＜H<=90m时，不应超过+15 mm：90m＜H时，不应超过+20 mm。
特别是在坚向轴线投测时，对测设的精度要求极高。
另外，由于高层建筑施工的工程量大，且多设地下工程，同时一般多是分期施工，工期长，施工现场变化大，因而，为保证工程的整体性和局部性施工的精度要求，进行高层建筑施工测量之前，必须谨慎地制定测设方案，选用适当的仪器，并拟出各种控制和检测的措施以确保放样精度。
高层建筑一般采用桩基础，上部主体结构为现场浇筑的框架结构工程，而且建筑平面、立面造型既新颖又复杂多变，因而，其施工测设方法与一般建筑既有相似之处，又有其自身独特的地方，按测设方案具体实施时，务必精密计算，严格操作，并应严格校核，方可保证测设误差在所规定的建筑限差允许的范田内。
5.2.1 基础知识学习5.2.1.1内控法内控法应于于高层建筑中或建筑物密集的建筑区，轴线投测时，在建筑物底层室内测设轴线控制点，用垂准线原理将其竖直投测到各层楼面上，作为各层轴线测设的依据。
室内轴线控制点的布置视建筑物的平面形状而定，对一般平面形状不复杂的建筑物，课布设成L形或矩形。
5.2.1.2激光铅垂仪激光铅垂仪是一种专用的铅直定位仪器。
适用于高层建筑物、烟囱及高塔架的铅直定位测量。
激光铅垂仪的基本构造如图11-22所示，主要由氦氖激光管、精密竖轴、发射望远镜、水准器、基座、激光电源及接收屏等部分组成。
