反击式破碎机的工作原理及结构
冲击破碎机原理
冲击破碎机原理
冲击破碎机是一种常见的破碎设备，其工作原理基于物料受到高速冲击力的作用下发生破碎。
下面将介绍冲击破碎机的工作原理。
冲击破碎机由进料口、破碎腔、反击板、转子、出料口等组成。
当物料从进料口进入破碎腔时，物料受到转子高速旋转产生的强大冲击力和压力的作用。
这种冲击力使得物料加速运动，与破碎腔内的反击板发生碰撞。
在碰撞的过程中，物料受到的冲击力使其发生破碎。
同时，反击板的作用下使得物料产生反弹，再次与转子发生碰撞。
这样的反复碰撞和破碎过程使得物料逐渐粉碎成较小的颗粒。
粉碎后的物料通过出料口排出。
由于冲击破碎机具有高效率、高产量的特点，广泛应用于矿山、冶金、建筑等工业领域。
总结来说，冲击破碎机的工作原理是利用高速旋转的转子产生的冲击力使物料发生碰撞，从而实现物料的破碎。
这一过程中，反击板的作用起到了引导和加速物料碰撞的作用。
反击破系列说明书
PF系列新型反击式破碎机说明书中国河北万矿机械厂为了充分发挥本机应有性能，延长使用寿命，希望用户单位在使用本机之前，首先熟悉本说明书，并按照说明书内容进行操作，以保证机器正常工作。
一、机器使用范围本机主要适用于矿山、建筑、化工、电力、冶金等行业，破碎抗压强度不超过300MP a的矿石及石灰石、炉渣、焦炭、煤等。
本机不宜用于表明水分大于8-10%的矿石或粘性物料的破碎。
二、主要技术参数三、结构与工作原理本机型主要由下机体、上机体或前箱体、上盖或后箱体、转子、转子制动装置等零部件组成（见图一）本机工作时，电动机通过三角皮带带动转子轴，物料即由于旋转转子上的板锤的高速冲击而破碎，并被抛向反击衬板再次破碎，然后又从反击面上弹到板锤作用区重新破碎，这个过程反复进行直到物料被破碎至所需粒度，物料从进料口到第一破碎腔破碎，再进入第二破碎腔，（PF-1310、PF-1315、PF-1320还有第三破碎腔）。
当破碎后的矿石粒度小于锤头与反击板之间的缝隙时，就从机体内下部排出，即为破碎后的产品。
本机在上盖或后箱体上除PF-1214、PF-1315、PF-1320采用弹簧保险装置外，其余均采用自重式保险装置，当非破碎物进入破碎腔后，前后反击架将退后，非破碎物从机内排出。
本机严禁进入铁块等不能破碎的物料。
四、安装说明本机系由制造厂装配后成台供给，当用户收到本机后，应对本机进行检查，以便消除在运输过程中可能产生的弊病。
1、本说明书仅包括破碎机特殊安装说明，其余可按一般机器的通用安装规程进行安装。
2、安装破碎机现场，需要有起重设备，以便机器安装，维修使用。
其起重设备，起重能力按表选择。
1、机器安装⑴、破碎机可安装在钢筋混凝土基础上，也可装于钢架上。
⑵、基础高度、深度和面积大小应按安装现场地质条件，单独进行设计，机器的安装尺寸可参照地基参考图。
⑶、基础下部应有足够的空间，以便安装运输设备和设备检修。
⑷、为了减少振动，本机和基础之间应垫以吸振材料。
1214、1315反击式破碎机简介
生产能力：30-800t/h【适用范围】：用于建材、矿山、冶金、交通、铁路等众多行业中。
【处理物料】：高岭土、白云石、石膏、石墨、石灰石、长石、方解石、滑石、重晶石等物料。
反击式破碎机简介反击式破碎机，俗称“反击破”是一种利用冲击能来破碎物料的新型高效率破碎设备。
能处理粒度不大于120-500mm、抗压强度不超过320pa的各种矿石、岩石（花岗岩、石灰石、混凝土等）的中硬物料。
主要应用于采矿、水泥、化工、建筑、铁路、能源、高速公路、各种矿石破碎，可作为二段破碎设备。
结构特点【反击式破碎机/ 优势】*块度大、产品石粉少：进料口大，破碎腔高，适应物料硬度高，块度大、产品石粉少，污染少。
*机件磨耗小、综合效率高：反击破碎机破碎功能全且生产率高、机件磨耗小、综合效率高，产量高。
*产出粒度级别多，经济可靠：调节板锤间隙，产出各种粒度的石子，机器刚性强，转子具有大的转动惯性，冲击力大。
*配件寿命长：工作中破碎功耗小、锤轴安装可调，锤头寿命长【反击式破碎机/ 工作原理】利用冲击能破碎物料。
物料进入板锤作用区时，与(由电动机带动下)高速旋转的转子上的板锤撞击破碎,然后又被抛到反击装置上进行破碎，又被弹回板锤作用区重新破碎，此过程重复进行，直到物料被破碎到所需粒度，由出料口排出。
调整反击架与转子之间的间隙可改变物料出料粒度和物料形状。
反击式破碎机/ 技术参数型号规格（mm）进料口尺寸（mm）进料粒度（mm）处理能力（t/h）功率（kw）外形尺寸（长×宽×高）（mm）总重量（t）PF-1007Φ1000×700400×73030030-704P 37-452330×1660×230012PF-1010Φ1000×1050400×108035050-904P 45-552370×1700×239015PF-1210Φ1250×1050400×108035070-1306P 1102680×2160×280017.7 PF-1214Φ1250×1400400×143035080-1806P 1322650×2460×280022.4 PF-1315Φ1320×1500860×1520500100-2806P 2003180×2720×312027PF-1320Φ1300×2000993×2000500140-3806P 2503220×3100×312034PF-1520Φ1500×2000830×2040700200-5504P 315-4003959×3564×333050.6 PF-1820Φ1800×20001260×2040800400-8004P 630-7104400×3866×400983.21注：该系列反击式破碎机适用于硬岩破碎，其典型产品花岗岩出料粒度≤40mm占90%。
反击破碎机和锤式破碎机的区别
反击破碎机和锤式破碎机的区别反击式破碎机反击式破碎机是根据工作原理命名的，即利用反击破碎的原理对物料进行粉碎，是一种比颚式破碎机更加细的破碎机设备，在石料生产线中主要用于细碎作业，和颚式破碎机进行合作破碎。
反击式破碎机在破碎的过程中有以下五个方面的优势性能。
一、反击式破碎机处理湿量大的物料更有效，有效防止物料堵塞。
在处理物料含水量过大时，反击式破碎机的进料溜槽和反击板可配备加热装置，防止物料的粘结。
反击式破碎机不须配备底部筛板可有效防止堵塞现象。
二、反击式破碎机适用的物料硬度更加广泛。
反击式破碎机的板锤采用机械夹紧结构牢固定于转子上，当随转子转动时具有很大的转动惯量。
相对于锤式破碎机（锤头呈悬垂状态），反击式破碎机的转子具有更大的动量，适应破碎更坚硬的物料，们同时能耗较低。
三、可以方便灵活调节出料粒度，调节范围广反击式破碎机可通过多种方式调节出料粒度，如调节转子速度、调节反击板和研磨腔的间隙等。
间隙调节可通过机械式或液压式进行调节，采用液压调节系统可方便地通过就地操作按钮或运程控制系统完成间隙的调整。
四、易损件的磨损小、金属利用率高反击式破石机板锤的磨损仅在出现在迎向物料的一面。
当转子速度正常时，进料会落至板锤表面（打击面），板锤的背面和侧面均不被磨损。
即便是迎向物料这一面的磨损也很少。
而且底部研磨棒也很容易更换。
反击式破碎机板锤的金属利用率可高达45%—48%。
五、反击式破碎机备件更换简便、维护费用相应减少反击式破碎机转子上仅安装6只板锤，用设计的专用工具可方便地进行板锤的更换，更换一套板锤的只需一个班次的时间。
反击式破碎机工作原理反击式破碎机是一种利用冲击能来破碎物料的破碎机械。
机器工作时，在电动机的带动下，转子高速旋转，物料进入板锤作用区时，与转子上的板锤撞击破碎，后又被抛向反击装置上再次破碎，然后又从反击衬板上弹回到板锤作用区重新破碎，此过程重复进行，物料由大到小进入一、二、三反击腔重复进行破碎，直到物料被破碎至所需粒度，由出料口排出。

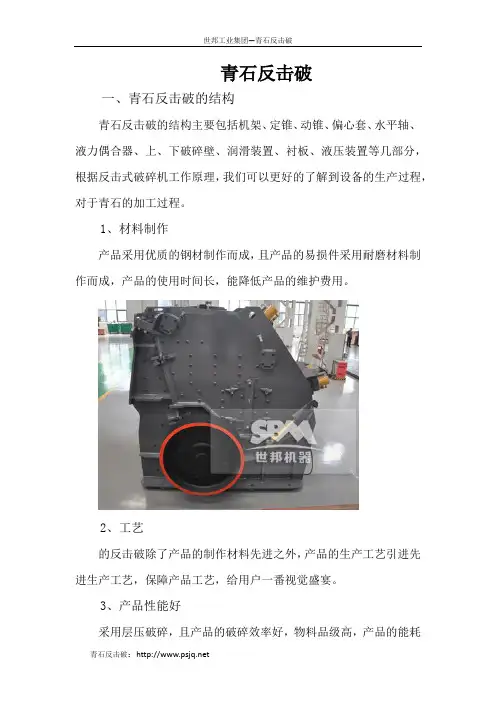

青石反击破
青石反击破一、青石反击破的结构青石反击破的结构主要包括机架、定锥、动锥、偏心套、水平轴、液力偶合器、上、下破碎壁、润滑装置、衬板、液压装置等几部分，根据反击式破碎机工作原理，我们可以更好的了解到设备的生产过程，对于青石的加工过程。
1、材料制作产品采用优质的钢材制作而成，且产品的易损件采用耐磨材料制作而成，产品的使用时间长，能降低产品的维护费用。
2、工艺的反击破除了产品的制作材料先进之外，产品的生产工艺引进先进生产工艺，保障产品工艺，给用户一番视觉盛宴。
3、产品性能好采用层压破碎，且产品的破碎效率好，物料品级高，产品的能耗比别的生产厂家降低10%左右，是用户长期投资反击式破碎机的好选择。
二、青石反击破的性能优势1、该机采用了独特的层压破碎方式，与青石的特性非常相符，针对性更强，破碎出的青石物料粒型完美、粒度均匀，成品质量好，销量高。
2、该设备对青石的处理量大，通过能力强，产量超高，比普通青石破碎设备产量高40%以上。
3、该设备不受青石湿度、硬度等因素的影响，对环境及气候的适应性较强，即便是在非常恶劣的环境下也能高效运行，适应性超灵活。
4、该机单位时间内总能耗量及电耗量非常低，故障少，维修成本低，总的生产成本超低，可以让用户以小的投资获得大的收益。
5、该机安装了先进高端的防尘及消音器，使得设备生产过程中不会出现粉尘及噪音，十分的低碳环保。
三、青石反击破价格价格是用户选购青石反击破主要考虑的因素，毋庸置疑，每位用户都想选购到价格实惠低廉的青石反击破，但该设备的价格会因为设备型号、市场需求、地区条件等多种因素的不同而存在差异。
我厂的青石反击破不仅具有河南其他青石反击破厂家无法比拟的性能优势，而且价格也比其他厂家的低很多，是河南市场上性价比高的一款青石破碎设备，绝对值得用户选购。
四、青石反击破的工作原理由定锥和动锥所组成的青石反击破工作时，电动机发电驱动水平轴进行旋转，并带动偏心轴运动，进而使动锥作反击形旋转运动，在这一运动过程中，动锥会不间断的接近或远离定锥，从而使反击破碎腔中的青石受到冲击与挤压而产生破碎。
颚式破碎机培训资料
颚式破碎机培训资料一、颚式破碎机概述颚式破碎机是一种常见的破碎设备，广泛应用于矿山、建筑、公路等工程领域。
它以其结构简单、工作可靠、运行维护成本低等优点而受到了广大用户的喜爱。
本文将介绍颚式破碎机的工作原理、结构组成、维护保养等相关知识，帮助用户更好地了解和使用颚式破碎机。
二、颚式破碎机的工作原理颚式破碎机主要由动颚板、静颚板、摇动机构、调节装置、传动机构等组成。
工作时，电动机带动皮带和偏心轴，使摇动机构摇动，动颚板上下摆动，完成对物料的破碎作业。
物料通过进料口进入颚式破碎机，被夹在动静颚板之间，通过摆动产生的压力将物料破碎成所需粒度。
三、颚式破碎机的结构组成1. 机架：承载整个破碎机的重量，具有足够的强度和刚性。
2. 进料口：物料进入破碎机的通道。
3. 动颚板和静颚板：破碎物料的关键部件，由高耐磨材料制成。
4. 调节装置：调节动静颚板之间的间隙，实现不同粒度物料的破碎需求。
5. 传动机构：包括电机、皮带、偏心轴等，提供动力和运转机制。
6. 出料口：破碎后的物料通过出料口排出。
四、颚式破碎机的操作注意事项1. 在使用颚式破碎机前，应先确认设备安装是否牢固，各部位是否正常运转。
2. 破碎机运行时，不得随意调整动静颚板间隙，以免破碎机损坏或事故发生。
3. 定期检查破碎机的润滑油情况，及时添加或更换。
4. 破碎机运行时，应保证进料均匀，避免严重堵塞现象。
5. 破碎机停机前，应清理出料口，防止物料积聚影响下次使用。
五、颚式破碎机的维护保养1. 定期检查破碎机的紧固件是否松动，如有松动及时拧紧。
2. 每隔一段时间清洗颚式破碎机，防止积聚的物料影响正常运行。
3. 定期更换破碎机润滑油，排查潜在故障。
4. 定期检查机架和关键部位的磨损情况，及时更换损坏的零件。
六、颚式破碎机的故障排除1. 破碎机工作过程中产生噪音大：检查破碎腔内是否有杂物，调整动静颚板间隙。
2. 破碎机工作过程中振动严重：检查机架和关键零件的磨损情况，及时更换损坏的零件。
可逆式碎煤机参数
可逆式碎煤机参数可逆式碎煤机是一种广泛应用于煤炭粉碎和煤矸石破碎生产线中的新型结构煤炭粉碎机。
它主要通过旋转的转子带动锤头对煤炭进行击打和撕裂，从而实现煤炭的粉碎。
接下来，我将从可逆式碎煤机的工作原理、主要参数、结构特点、使用范围等方面对其进行详细介绍。
一、工作原理可逆式碎煤机的工作原理主要是利用旋转的转子带动锤头对煤炭进行高速击打，将煤炭击碎。
同时，煤炭在击打过程中也会与转子上的齿板和筛板发生碰撞和摩擦，进一步加大对煤炭的破碎力度。
破碎后的煤炭通过筛板上的筛孔，合格的煤炭粒度会通过筛孔输出，不合格的煤炭则会继续在碎煤机内进行破碎。
二、主要参数可逆式碎煤机的主要参数包括转子的转速、锤头的数量和尺寸、筛板的孔径大小等。
转子的转速一般根据煤炭的硬度和粉碎要求进行调整，通常在3000-4000转/分钟之间。
锤头的数量和尺寸也会根据煤炭的粉碎要求进行选择，一般来说，煤炭粉碎要求越高，锤头的数量和尺寸就越大。
筛板的孔径大小一般根据煤炭的粒度要求进行选择，通常在0.5-50毫米之间。
三、结构特点可逆式碎煤机的结构特点主要体现在其独特的设计和紧凑的结构上。
它采用了旋转的转子和锤头进行煤炭的粉碎，同时配合筛板进行煤炭的筛分，结构简单，操作方便。
此外，可逆式碎煤机还采用了减震平台和隔音装置，有效地降低了设备运行时的振动和噪音，保证了设备的安全稳定运行。
四、使用范围可逆式碎煤机广泛应用于煤炭、化工、电力、建材、冶金等行业，主要用于粉碎煤炭和煤矸石等物料。
它具有破碎比大、生产能力高、产品粒度均匀等特点，能够满足不同行业对煤炭粉碎的要求。
综上所述，可逆式碎煤机凭借其独特的工作原理、主要参数、结构特点和使用范围，在煤炭粉碎和煤矸石破碎领域发挥着重要的作用。
随着科技的不断发展，相信可逆式碎煤机在未来的应用中将会更加广泛，为各行业提供更高效的煤炭粉碎服务。
1214反击式破碎机技术参数及优势分析
1214反击式破碎机技术参数及优势分
析
一、1214反击式破碎机的介绍
1214反击式破碎机主要是机器结合国外先进技术，研发出的新一代反击式破碎机，选用较新技术，设计结构非常独特，成品粒形较好，可以破碎各种粗、中、细物料，应用领域较广泛，能够加工处理各种矿石、水泥、化工、建筑等行业原料，设备的应用较灵活，该反击式破碎机工作原理先进、破碎规格多样化，产能大小调节方便，设备性能优势较多，是石料生产加工更好的选择。
二、1214反击式破碎机技术参数
1214是反击式破碎机的型号，该设备完整型号为PF-1214，主要是以规格而出名，其规格为Φ1250×1400mm，进料口的尺寸大小为400×1430mm，进料粒度不大于350mm，生产能力处理范围在
100-180t/h，选用的功率为6P 132kw，外形尺寸为2650×2460×
2800mm，处理能力是一款中等靠上的设备，也是目前更受欢迎的型号之一。
三、1214突出优势分析
由于该设备的型号备受欢迎，主要是在于性能优势较突出，其性能优势介绍如下。
1、高效节能效果好
由于该设备的进料口大，破碎腔型高，对于适用的物料较广泛，低能高产性能突出。
2、成品粒型美
产出成品粒型较美观，粒度较均匀，对成品粒形和粒度的控制较方便。
3、结构较独特
结构设计精致，设备的刚性强，转动惯力较大，是影响设备性能高因素之一。
4、创造效益高
耐磨性较高，减少设备部件的磨损，使用寿命长，创造效益较高。
