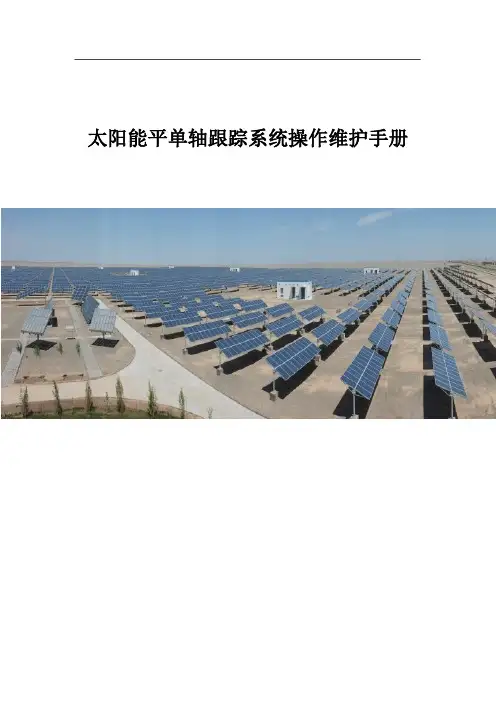

太阳能平单轴操作规程手册

太阳能平单轴操作规程手册

测量设备使用
在对跟踪系统进行电气连接时 设备试运行操作时,为确保跟踪系统电气连接 跟踪精度等符合要求,会需要使用相关的测量设备。
低温防护
温度过低可能导致主控柜内控制系统出现故障。 在室内温度低于﹣10℃时,避免在运行状态下长时间打开柜门。
运行操作流程
通电前检查 检查所有的控制柜,控制箱安装是否按照图纸要求,所有电气接线是否符合电 路图,各接点是否符合技术要求。 使用万用表检查各输出点,无短路,漏电等 电阻需在规定的范围之内。 屏蔽线屏蔽层接地需稳定牢固。 只有满足上述各项,方可对跟踪系统主控柜上电。
使用 TD400C,可以查看、监视和更改您应用程序固有的过程变量。使操 作员或用户能够与应用程序进行交互。TD400C 设备是一种小型紧凑型设备,为 与 S7-200 CPU 进行界面连接提供了必需的组件
调整参数数值增加时按
(如 0 变为 1,按下就,变为 2 时按两下),
调整参数减小时按
,向左移位时按
人员要求
只有专业的电工或具备一定电力知识的人才能够进行各项操作。 操作人员应熟悉跟踪系统运行原理。 操作人员应熟悉本产品的《安装手册》和《操作手册》。 维护时,必须保证至少两面人员在现场。知道设备完全断电方可进行维护。 严禁在设备带点时进行维护。
机体警告标示
设备内的警告信息严禁人为撕毁。机体警告标示一旦损坏或模糊需立即更换
端子、排线连接 断路器维护
检查控制端子螺丝是否松 每季度 1 次 动,用螺丝刀拧紧。 检查主回路端子是否有接 触不良的情况,螺钉位置 是否有过热痕迹。 目测设备终端等连接以及 排线分布。 对所有金属元件的锈蚀情 每季度 1 次 况做常规检查( 每半年)。 接触器年检(辅助开关及
微开关)保证其机械运转 良好。 检查运行参数(特别是电 压以及绝缘)。

基于PLC的风光互补发电控制系统设计

基于PLC的风光互补发电控制系统设计
I SSN 1 O08— 9446
承 德 石 油 高 等 专 科 学 校 学 报
J o ur n a l o f Ch e ng d e Pe t r o l e um Co l l e g e
第 1 5卷 第 4 期 , 2 0 1 3年 8月
Vo 1 . 1 5, No . 4, Au g .2 01 3
C h e n g d e 0 6 7 0 0 0,He b e i 。C h i n a )
Abs t r a c t : Th i s p a pe r d e s i g n s t h e ห้องสมุดไป่ตู้ c e ne r y c o mp l e me n t a r y p o we r g e n e r a t i o n c o n t r o l s y s t e m ba s e d o n
P L C, a n d a c c o r d i n g t o ma x i mu m p o w e r p o i n t t r a c k i n g( MP P T )c o n t r o l t h e o y, r t h e c o n t r o l s y s t e m o f
考。 关键词 : 风光互补 ; P L C ;最 大 功 率 点 跟 踪 ; 控 制系统 中 图分 类 号 : T M6 1 文献 标 识 码 : B 文章编号 : 1 0 0 8 — 9 4 4 6 ( 2 0 1 3 ) 0 4 — 0 0 3 2 — 0 6
De s i g n o f W i n d- s o l a r Hy b r i d Po we r Ge ne r a t i o n Co n t r o l Sy s t e m Ba s e d o n PLC

光伏发电系统的组成课件

光伏发电系统的组成课件
本。
光伏组件的安装与布局
01
02
03
安装位置选择
选择光照充足、无遮挡物 的位置安装光伏组件,确 保最大程度地接收太阳光 。
安装角度调整
根据地理位置和太阳高度 角,合理调整光伏组件的 安装角度,提高发电效率 。
布局优化
根据实际情况,优化光伏 组件的布局,使光伏组件 之间无遮挡,充分利用太 阳光资源。
02
CATALOGUE
光伏发电系统的组成
光伏组件
01
02
03
04
光伏组件是光伏发电系统的核 心组成部分,负责将太阳能转
换为直流电能。
光伏组件通常由多个光伏电池 串联或并联组成,利用光生伏 特效应将太阳能转换为电能。
光伏组件的转换效率、耐久性 和可靠性对整个光伏发电系统 的性能和寿命具有重要影响。
逆变器的选择与安装
逆变器容量选择
根据光伏组件的数量和系 统负载需求,选择合适的 逆变器容量,确保逆变器 能够满足系统需求。
安装环境要求
确保逆变器安装在通风良 好、干燥、无尘的环境中 ,有利于逆变器的散热和 正常工作。
电气连接安全
保证逆变器的电气连接安 全可靠,遵循相关电气安 全规范,防止发生电气事 故。
光伏发电系统的组 成课件
contents
目录
• 光伏发电系统概述 • 光伏发电系统的组成 • 光伏发电系统的设计与安装 • 光伏发电系统的维护与优化 • 光伏发电系统的未来发展
01
CATALOGUE
光伏发电系统概述
光伏发电的定义与原理
定义
光伏发电是指利用太阳能光子的 能量,通过光伏效应将光能转化 为直流电的过程。
03
04
住宅用电

光伏电站的系统设计难点及要点分析与探讨

光伏电站的系统设计难点及要点分析与探讨

光伏电站的系统设计难点及要点分析与探讨发布时间:2023-02-28T06:28:50.536Z 来源:《中国电业与能源》2022年10月19期作者:王孟[导读] 本文主要对光伏电站的系统设计难点及要点进行分析与探讨,以供同仁参考。

王孟中国电建集团城市规划设计研究院有限公司摘要:本文主要对光伏电站的系统设计难点及要点进行分析与探讨,以供同仁参考。

关键词:光伏电站;系统设计;难点;要点一、前言随着近几年大型光伏电站在我国的迅速发展,对光伏电站光伏发电系统的技术方案提出了更高的要求。

文章介绍光伏发电系统的构成,并依托某大型光伏发电项目,在太阳能电池组件型式参数的选择、光伏方阵安装方式、逆变器型式参数的选择、光伏子阵容量、光伏系统容配比、光伏发电系统配置及接线等方面对大型光伏电站光伏发电系统方案进行研究论证,确定光伏发电系统设计方案。

二、项目重点分析(1)系统效率模拟。

系统效率对项目整体发电量和收益影响较大,因此准确模拟系统效率是本项目重点之一。

本项目坑塘较多、地块分布分散,由此给本项目光伏电站的系统设计带来了一定的难度。

本项目利用PVsyst针对上述问题进行了详细的模拟和分析。

本报告将光伏电站整体按照地面和水面不同的反射率分别进行PVsyst建模仿真,得出整体系统效率背面增益情况。

(2)容配比分析。

本项目区域较大,考虑到设备配置要求以及方阵区域布置较为分散等情况,需要针对不同光伏方阵采用不同数量的逆变器和不同种类箱式变电站,如何选择合适的容配比是本阶段工作的难点之一。

超配损失取决于当地实时的太阳辐射量和环境温度,在广东地区,当容配比在1.4以下时,超配损失很低(小于1.4%)。

由于本项目不需要支出租地费用,因此本工程推荐适当增加一部分箱变,采用综合容配比为1.2666 的方案。

该方案能够降低超配损失、提高发电量,同时有效解决方阵区域分布分散的问题。

三、系统总体设计方案(1)光伏阵列运行方式1)跟踪方式选择。

光伏发电毕业设计开题报告

光伏发电毕业设计开题报告
10.石新春,王毅.电力电子技术[M].北京:中国电力出版社, 2005. 1-20
11.赵争鸣,等.太阳能光伏发电及应用[M].北京:科学出版社, 2005. 1-20
12.Anton, I.; Perez, F.; Luque, I.; Interaction between Sun tracking deviations and inverter MPP strategy in concentrators connected to grid[C]. Photovoltaic 19-24 May 2002 Page(s):1592–1595
4.余海.太阳能利用综述及提高其利用率的途径[J].能源研究与利用, 2004, 79(3): 8-9
5.KALOGIROU, S. The Potential of solar industrial Process heat aPPlieation[J]. APPlied Energy, 2003, 76(1): 337-362
开题报告内容:
1.1开发新能源的迫切需要
人们很难想象,如果没有电,人类的生活会变成什么样子。随着社会生产的日益发展,人类对电的需求每年以很大幅度增加,进而对能源的需求也迅速增长。全世界对能源的消耗在1970年约为83亿吨标准煤,而在1995年,这种消耗达到了140亿吨标准煤,即25年间增长了69.7%,并预计,到2020年全世界对能源的消耗会达到195亿吨标准煤。根据公认的估算,如果人类对能源的需求以目前的速度增长,全世界的石油将在今后40年间被耗尽,而天然气和煤也最多分别能维持60年和200年左右。可见,矿物热料并不是取之不尽的。不仅如此,大量使用化石能源己经开始造成全球变暖,燃煤会通过煤渣和烟尘放出大量有化学毒性的重金属和放射性物质,严重污染了人类的生存环境[1]。

光伏方阵太阳光跟踪监控系统的设计与应用

光伏方阵太阳光跟踪监控系统的设计与应用

光伏方阵太阳光跟踪监控系统的设计与应用
一、任务
(一)工作任务
某地区安装了一个追光型光伏电站,现在要建一个监测系统,动态监测光伏方阵对太阳光的跟踪情况,从而为光伏电站的正常运行和维护及输出功率的最大化提供技术支持。

(二)工作要求
1.大致了解太阳光跟踪系统的相关设备和相关参数;
2.将光伏方阵、直、交流电机与PLC与上位机进行连接;
3.在上位机中的组态软件设计PLC输入和输出控件,该控件在系统运行时能实时地读入PLC输入与输出端的开关量的工作状态;
4.在组态软件中定义PLC设备、PLC输入与输出开关量相对应的的数据库变量,并将变量与PLC设备及监控界面进行动态数据链接。

5.在组态软件中建立PLC输出与输入开关量控件,当组态软件在正常运行时能够通过这些控制件控制相交的交、直流电动机,从而达到使光伏方阵跟踪太阳光的目的。

(三)实施条件
(四)考核时量
120分钟
(五)评价标准
(应包含技能与素养要求,其中素养要求分值原则上不超过20%)。

基于PLC的微电网控制系统的设计与实现

基于PLC的微电网控制系统的设计与实现

基于PLC的微电网控制系统的设计与实现赵相睿; 杜明星【期刊名称】《《天津理工大学学报》》【年(卷),期】2019(035)006【总页数】6页(P29-34)【关键词】微电网; 三菱电机; 光伏发电; PLC【作者】赵相睿; 杜明星【作者单位】天津理工大学电气电子工程学院天津300384【正文语种】中文【中图分类】TP29随着世界工业急速发展,原先电力系统的弊病逐渐暴露出来.随之分布式发电技术孕育而生且在电气领域崭露头角,但当电网在运行过程中出现问题时其必须马上无缝解列,很大程度地限制了分布式电源的发展.为了调和大电网与分布式电源间的矛盾,电力学者提出微电网作为大电网的有效补充.根据我国特有的供电情况和资源分布来观测,微电网的开发和利用有着很大的空间.我国已经在多个地区开展微电网示范工程的研发及建设并取得不错的成效,本文旨在是读者对微电网有一个整体而深刻的认识,通过实物模型模拟微电网中各个部分进行学习研究,并为未来工业4.0 奠定了基础.1 微电网简介1.1 微电网的概念微电网也被称为微网,是指由分布式电源、储能装置、能量转换装置、负荷、监控和保护装置等组成的小型发配电系统,是一个可以实现自我控制、保护和管理的自治系统,已经成为输电网、配电网之后的第三级电网,是一种能够实现主动式智能配电网新型的网络结构,智能微电网将是未来主动式智能配电网新的组织形式[1].1.2 微电网的基本内容微电网的元件主要由分布式电源和储能装置组成,其中分布式电源主要包括光伏发电和风力发电,但由于微电源输出的功率有着间歇性和不可预测性的特点,而且负荷的变动也有着一定的随机性.为了确保微电网内的功率平衡,增加储能装置以保证微电网系统供电的持续性与可靠性.其中运用最广泛的有铅酸电池储能、超导储能、超级电容器储能这几种.微电网系统有两种典型的运行模式——并网运行模式和孤岛运行模式.并网运行模式是指微电网通过PCC 点与大电网相连,并向大电网提供自身多产生的电能或者由从电网补充电能来弥补因外界原因自身电量的不足的状况;孤岛运行模式微电网是指其与大电网隔离而独自运转,可分为计划内的孤岛运行和计划外的孤岛运行[2].微电网区别于传统电力系统,主要体现在分布式电源类型的多样性和微电网运行方式的复杂性.而且,微电网有着六个显著的特点:清洁、自治、灵活、可靠、智能、互动[3].1.3 微电网的控制迄今为止,微电源种类多种多样,但微电源大部分受外部因素影响发出的功率是不可控的,需要通过逆变器为代表的电力电子设备进行处理后再与微电网连接,电源能量的控制与变换就通过电力电子技术完成,通过逆变器调节微电源输出可靠的电能.[4]目前微电源的控制方法主要有:恒功率控制、恒压恒频控制和下垂控制.微电网的控制技术是其在运行中的一个关键部分,通过合理的控制技术,微电网能够提升其运行灵活性,并向用户提供高质量的电能.目前常用的控制策略有:主从控制、对等控制、负荷频率二次控制和联络线控制[5].1.4 微电网的发展在我们国家微电网的使用起能够在大电网的安全性和稳定性方面起到重要的作用,是大电网强有力的补充,微电网独有的灵活性和经济型,便于在特殊或偏远地区建立,既能对当地进行电力保障,又能够减少大电网远距离传输的损耗和建设难题.当今是网络化时代,随着规范的完善和技术的进一步发展,以能源互联网为载体的大型智能电网系统将是电力行业的主旋律,基于多种分布式电源的微电网系统作为智能电网的关键构成要素,将得到进一步发展.2 光伏发电系统2.1 光伏跟踪系统的设计通过对光伏跟踪技术的深入研究,跟踪技术也趋于成熟,跟踪精度也越来越准确,按控制方法来分,主要分为光电跟踪、视日运动轨迹跟踪和混合跟踪.根据跟踪设备跟踪结构处机械结构的复杂程度来考虑,其控制跟踪装置的轴数有单轴跟踪和双轴跟踪[6].本次实验设备如下图1 所示,旨在实现该模拟系统的对日跟踪和光伏转换,用于对微电网进行简单的学习研究,故经仔细斟酌后在光伏跟踪模块选用光电跟踪控制方式和东西方向放置的旋转式控制方式,该种方式能够较为明显的展示跟踪效果且节省设备空间.图1 光伏跟踪实验设备图Fig.1 Photovoltaic tracking experimental equipment2.2 光伏发电系统程序流程设计在本节光伏发电系统中,硬件分三个部分进行了选型,伺服定位系统主要有定位模块QD75P4N、伺服放大器MR-J4-10A 和伺服电机HF-KP13;信号采集系统主要有单轴光照传感器RY-KZQ-S、模数转换模块Q64AD 和自制的电压电流检测器;光电逆变系统主要有光伏电池板SL20CE-18P、蓄电池组和逆变器.该系统的整个流程分为两个部分,分别是射灯运行和光伏跟踪,该部分用到两个伺服电机实验动作,其中一个控制射灯的运行,其具体设计流程如图2 所示,如何进行光伏跟踪如图3 所示,重复利用到了定位模块中的位置控制模式,实现了实时的轨迹跟踪.3 风力发电系统3.1 风力发电系统的设计本系统既可用上位机也可以由HMI 人机界面进行控制监视,通过上位机或HMI 控制PLC 向变频器发信号,然后由其控制电动机,进行风力模拟,再由可控直流源给发电机合适的励磁电流,使得发电机发出与市电同辐值同频率的电压,再通过同期表进行观测,当与市电同相位时进行并网操作,最后通过电能表采集数据并由上位机或HMI 进行监视.图4 是风力发电系统的模型图.图2 射灯运行流程图Fig.2 Spotlights flow chart图3 光伏跟踪流程图Fig.3 Photovoltaic tracking flow chart图4 风力发电系统模型图Fig.4 Wind power system model diagram3.2 风力发电系统程序流程设计在本节风力发电系统中,系统所需要硬件分两个部分进行了选型,风力模拟系统主要有数模转换模块Q62DAN、变频器FR-A840 和三相异步电动机;风电并网系统主要有三相同步发电机、直流稳压电源和同期表.该系统的整个流程也分为两个部分,分别是风力模拟和风电并网,这部分用变频器进行风力的模拟,再用PLC 进行程序控制,从而实现实验所需的风力条件,其设计流程如图5 所示.现实生活中,大部分微电网都有并网要求,本实验通过观测三相同期表,采取手动同期并网,其流程如图6 所示,这一部分难度较大,在并网过程中,一定要按照并网操作要求来进行,先用变频器和直流稳压电源给出与市电相同频率和幅值的电能,再观测同期表,等达到相同相位时立即并入市网,否则容易产生危险,还有一点值得注意,就是在接线时一定要确保要并入的相序相同.图5 风力模拟流程图Fig.5 Flow chart of wind simulation图6 风电并网流程图Fig.6 Flow chart of wind power grid connection4 PLC控制系统4.1 PLC控制系统的设计三菱PLC 在使用过程中多用于中小型系统,在搭建系统的过程中,模块种类繁多、选择灵活,固定方式简单,运算速度快,稳定性能高,针对不同的用途有着与之对应地智能模块,程序编写简易,在与外界通信时通过网络地址和站号就可完成,使用颇为便利[7].所以,本课题实验设备基于PLC 的风光互补微电网系统在工程训练中心三菱电机实验室,选用Q 系列PLC 进行对整个系统的控制.4.2 PLC控制系统程序流程设计在本节PLC控制系统中,该系统所需要硬件选型主要有可编程控制器Q02UCPU 和基本I/O 模块,本系统的基本I/O 模块选取的是输入模块QX40 和输出模块QY10[8].该系统根据实验室现有条件选用PLC 对整个系统进行控制,整体的涉及流程如图7 所示,整个微电网系统分成三个部分进行设计控制,分别为光伏发电系统、风力发电系统和监视系统,在这一节中,系统的组态建立尤为关键,组态的建立决定着所选模块在在程序中的X/Y 分配,还有在第一次下载程序是一定要将智能功能模块一起下载到PLC 里.图7 PLC控制系统流程图Fig.7 Flow chart of PLC control system5 监视系统5.1 监视系统的设计在本监视系统中,需要电能表测量的数据有风力发电的基本参数,三相、单相阻性负载的基本参数和三相并网连联络线上的基本参数,其数据经由RS485 总线传送给串行口通信模块QJ71P24N,并把监视值显示在人机界面上.图8 是监视系统的模型图.5.2 监视系统程序流程设计图8 监视系统模型图Fig.8 Monitor the system model diagram在本节监视系统中,构建系统所需要的硬件有海恩德电能表、串行口通信模块QJ71C24N 和人机界面GS2110-WTBD.在该系统中,实现了对整个微电网的数据监视,确保了信息的实时处理与系统的安全监测,其整体的设计流程如图9 所示.其中在这个系统中,值得注意的是对电能表的设置时,因为同时通过总线RS-485 跨接多个电能表,所以站号的设置不能重复,串行口通信模块QJ71C24N 与海恩德电能表波特率的设置一定要一致,否则没法实现通信.图9 监视系统流程图Fig.9 Flow chart of monitoring system6 经济性分析本课题在对设备搭建时所消耗资金为30 483.23元,但是由于受到实验室现有实验条件的制约,很多设备是根据实验室现有设备进行选取的,总而言之,若能够进行最优选取,那么实验设备搭建的经费将进一步降低,预计可以降低至25000 元以内.图10和图11 是外界厂家所承包教学实验实训平台所需要的价位.图10 风光互补教学实验实训平台Fig.10 Wind-solar complementary teaching experiment and training platform图11 光伏离并网追日发电系统Fig.11 Photovoltaic off-grid solar tracing generation system由图10 和图11 可知,和外界厂家相比,本课题所构建的基于PLC 的微电网系统在价格上不仅大幅度降低,只有外部厂家所承包的教学实验实训平台的一部分费用,而且功能更为全面.7 结论这次的课题研究规模总体比较复杂,涉及到的知识面比较广泛,可以说这次的毕业设计不仅仅是对自己大学四年的考验,也是将这四年来的学习进行融会贯通的一个过程.在本次课题研究与实践中,学会了PLC 的多种编程方法,对PLC 的工作原理和使用方法也有了更深刻的理解.在对理论的运用中,提升了我的工程素养,在没有真正动手以前,我所掌握都是思想层面上的,对一些细节没有深刻的理解,通过这次实践我对PLC 的理解与运用得到加强,弥补了实践与理论的差距.本课题只能够满足微电网的部分要求,微电网未来的发展会趋于供给能源进一步多样化,控制方式更加智能化,系统规模更加整体化.希望以后有机会能够对课题的未来发展趋势智能微电网做更深一步的研究与学习.参考文献:【相关文献】[1]武汉华电高科电气设备有限公司.一文看懂什么是微电网[J].北极星电力新闻中心,2018,18(3):153-157.[2]牟晓春.微电网综合控制策略的研究[D].吉林:东北电力大学,2011.[3]李越嘉,杨莹,常国祥.微电网技术在中国的研究应用现状和前景展望[J].中国电力,2016,49 (S1):154-158,165.[4]李献伟,李保恩,王鹏.微电网技术现状及未来发展分析[J].通信电源技术,2015,32(5):202-207.[5]郭昊.孤岛式交流微电网控制技术研究[D].济南:山东大学,2016.[6]张博.自动跟踪式光伏发电系统研究[D].重庆:重庆大学,2016.[7]陈苏波,杨俊辉,陈伟欣,等.三菱PLC 快速入门与实例提高[M].北京:人民邮电出版社,2008.[8]陈亚林,朱旭平,陈玉霞,等.PLC 编程及应用实战[M].北京:电子工业出版社,2011.。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

目蟹置国蟹圈201 2年第1 1卷第4期
光伏发电单轴跟踪系统的P LC控制与分析
口苏晨光
【摘要】光伏电池接收的太阳辐射度与太阳光入射角(太阳光与光伏电池平面的夹角)有关,入射角增加,光伏电池接收辐射
能增加,进而光伏电池最大输出功率增加。本光伏发电系统由前后2个可拆分的支架及中间l根可转动的轴组成-
每个单轴跟踪支架间由2根钢丝绳连接,每台电机可同时控制3个由钢丝绳连接的单轴跟踪支架,即一台电机拖动3
个太阳能支架,利用PLC控制电动机带动蓄电池板对太阳进行自动跟踪,使得电池接收辐射能增加.电机利用率增
加,进而光伏电池最大输出功率增大,提高光伏发电系统发电量。
【关键词】单轴;太阳能;光伏发电系统;PLC控制
【作者单位】苏晨光,中国二十二冶集团有限公司机电自动化分公司

随着世界经济的发展进入21世纪以来,各国对能源的 消耗以日俱增。众多不可再生能源的消耗殆尽和环境污染 问题的日益严重,已成为制约人类社会可持续发展的两个关 键性因素。人类开始将目光转向可再生能源的发展。太阳 能作为一种新型的绿色可再生能源,与其他新能源相比利用 最大,是最理想的可再生能源。光伏发电是利用太阳能电池 这种半导体电子器件有效地吸收太阳光辐射能,并使之转变 成电能的直接发电方式。太阳能电池单元是光电转化的最 小单位,将太阳能电池单元进行串并联并封装后可以做成太 阳能电池组件,其功率一般为几瓦到几百瓦,这种太阳能电 池组件是可以单独作为电源使用的最小单元,可以将太阳能 电池组件进行进一步的串并联,构成太阳能电池方阵,以满 足负载所需要的功率输出。中国面临着环保和能源可持续 发展的双重压力,迫切需要可再生能源替代和补充常规能 源。《中华人民共和国可再生能源》为大规模开发利用太阳 能开辟了道路。中国太阳能资源丰富,光伏发电有巨大的市 场,太阳能光伏发电必将成为支撑中国未来电网的中坚能 源,中国终将成为世界光伏大国。因此光伏发电的前景相当 乐观。 光伏发电系统的组成 光伏发电系统主要由太阳能电池方阵,蓄电池组,充放 电控制器,逆变器,交流配电柜,工业微处理器(PLC)、接口电 路、驱动电路、抗干扰电源,角度传感器,风力测速仪等设备 组成。 控制水平倾斜单轴跟踪支架全天无阴影遮挡跟踪太阳, 可最大限度的接受太阳能。跟踪系统可向上位计算机传送 各种数据,在上位计算机可显示跟踪支架的角度、太阳高度 和各种故障报警信号等。跟踪系统与上位计算机采用485 通信格式,跟踪支架和控制系统需外部提供AC220V/3KW 的电源。 二、控制系统硬件电路 独立光伏发电系统所有控制功能的实现均由控制电路 1 02· 完成。控制电路采用ABB的PLC控制,由PLC接收角度模
拟信号,根据当前时间和太阳光的照射角度进行控制电机的
正反转,带动电动推杆的伸缩来控制太阳能电池板。
编程软件AC500简介。AC500是一款灵活一致的扩展
升级产品,能够适应各种不同的自动化任务:各种相关的设
备可以根据用户的需求灵活的组合和使用,从而实现库存的
最小化。CPU有PM571、PM581和PM59l三个不同的等
级。可通过以太网和ARCNET网进行编程。工程接I=1编程
软件可访问外部的项目数据库,从而实现对一个或多个自动
化项目进行管理。

图1
三、控制系统软件设计编程思路
控制系统分为两种运行模式:
(一)机旁模式。指操作箱上的转换开关在“机旁”位,这
时,计算机室的操作工不能对设备进行控制,设备只能由现
场的岗位工在操作箱上进行控制。机旁模式只是应用在初
始的调试阶段和以后检修阶段,在正常生产过程中都是用集

IndtLqtriai&Seienee Trlbtme
万方数据
体外预应力加固卸载RC梁抗弯性能研究
口王庆华
【摘要】本文对三根混凝土超静定粱进行了试验研究和数值模拟,其中一根为未加固的对比试验梁,两根为采用体外预应力
加固的试验梁,加固梁中一根加固前未卸载,另一根进行了卸载。研究结果表明:采用体外预应力加固混凝土超静定
粱能显著改善试验粱的受弯性能,提高试验粱的承载力,增大结构刚度并能推迟裂缝的出现,加固前对构件进行卸载
的试验梁比不卸载的梁具有更好的加固效果和刚度,并能更好地推迟裂缝的出现以及减小裂缝的宽度。利用有限元
程序ANSYS对试验进行模拟,模拟结果与试验结果吻合较好。
【关键词】钢筋混凝土;超静定梁;体外预应力加固;抗弯性能试验;有限元计算
【作者简介】王庆华(1976 ̄),男,河北沧州人;衡水市建设工程质量检测中心工程师;研究方向:结构检测加固

体外预应力是后张预应力体系的重要分支之一,体外预
应力砼结构有很多优点,预应力筋套管布置简单,调整容易, 简化了后张法的操作程序,大大缩短了施工时间;同时由于预 应力筋布置于腹板外面,使得浇注砼方便;由于预应力筋的位 置,减少了施工过程中的摩擦损失且更换预应力筋方便易行。 纵观国内外在体外预应力混凝土结构方面的研究,可以发现 绝大多数的研究集中在简支梁方面。而对于超静定结构以及 卸载的梁的研究很少,试验资料及理论的欠缺使体外预应力 在超静定结构的加固应用中受到限制。本文通过对三根钢筋 混凝土超静定梁进行试验研究和有限元计算,对比分析了施
加体外预应力对梁受弯性能改变的效果,其试验结论和有限
元分析对于运用体外预应力加固超静定梁的设计应用提供了
参考。
试验设计
(--)构件总体设计。试验共设计了三根尺寸及配筋情况
相同的超静定梁(DBL、JGL一1、JGL--2),构件模型如图1,混

中模式。
(二)集中模式。与机旁相对而言。这时,操作箱上的转 换开关在“集中”位.PLC程序按照设定好的模式自动运行, 系统能够自动根据现场实际情况进行运转。程序主要分为 以下几个部分:(1)正常运行模式。即系统按照当前的时间 和太阳能人射角自动跟踪太阳照射对太阳能支架进行调节, 使其接收太阳照射的程度最大化。(2)复归模式。当系统出 现故障时,可以自动复位,在下一个运行阶段可以自动重新 运转系统,使系统能够正常工作。也应用在大雪、大风等程 序中。(3)大雪、大风模式。当风力传感器检测到风速达到 定值的时候,系统将退出正常运行模式,进入复归模式,等 到外部条件满足后在自动进入到正常模式。(4)夜返模式。 当时间进人到夜晚是,太阳能支架就会自动回归到初始状 态,等到第二天进行太阳能初始角的计算,在控制太阳能支 架运转的设定的角度。系统的程序流程图如图1所示。 四、功能、特点 该系统用经纬度位置计算太阳照射角度,采用一拖三的 方式,使三面电池板保持同步运行,保证三面太阳能电池板 与太阳保持正对位置,可以最大化的利用太阳能.使得电池 接收辐射能增加。 Industrial&Science Tribune 支架结构简单、合理,在风力较大的情况下,依然保证系 统安全稳定运行,其它部分也按户外型设计,防护等级为
IP65,可以长期适应野外恶劣的工作环境。
五、技术指标
1.提高光伏组件性能35 。
2.最大风速小于等于120Km/h。
3.跟踪精度在士lO以内。
六、结语
本文介绍了光伏发电单轴跟踪系统的PLC控制,系统通
过PLC自动计算太阳位置角,可以达到实时跟踪太阳的效
果。以PLC作为主控单元,由PLC程序通过算法计算出太
阳实时位置与系统位置的角度差,再由旋转电机的运行速度
计算出运行时间。通过PLC程序的逻辑控制关系。驱动电机
转动。达到自动跟踪太阳位置的功能。因此使得该自动跟踪
系统的准确性高、可靠性强,可以适应各种天气变化,提高太
阳能的利用率。因为PLC具有很强的可编程性,用户也可以
根据自己的要求来修改程序,以达到最佳的控制效果。由此
可见,PLC开发的太阳能自动跟踪系统具有精度高、能实时
跟踪太阳变化、利用率高等特点,能够满足客户的需求。

1 03 ·
万方数据
光伏发电单轴跟踪系统的PLC控制与分析
作者:苏晨光
作者单位:中国二十二冶集团有限公司机电自动化分公司
刊名:
产业与科技论坛

英文刊名:Industrial & Science Tribune
年,卷(期):2012(4)

引用本文格式:苏晨光 光伏发电单轴跟踪系统的PLC控制与分析[期刊论文]-产业与科技论坛 2012(4)
