双纹管湍流容积式换热器
双管式换热器工作原理
双管式换热器工作原理
一、双管式换热器工作原理是啥呢？
咱就把双管式换热器想象成两个好朋友，一个叫热流体，一个叫冷流体。
热流体呢，它身上带着好多热量，就像一个小火炉一样。
冷流体呢，相对来说就比较“凉快”啦。
热流体在一根管子里流动，冷流体在另一根管子里流动。
这两根管子是相互挨着的，就像两个小伙伴手拉手。
热流体的热量就会通过管壁传递给冷流体。
打个比方，就好像你拿着一个热包子，然后把它放在一个凉盘子上，过一会儿，盘子也会变热一点，包子的热量就传递出去了。
在双管式换热器里也是这样的道理。
热流体的温度会因为把热量传递出去而降低，冷流体呢，因为吸收了热量温度就升高啦。
这整个过程就是双管式换热器的工作原理，是不是还挺有趣的呢？
而且哦，热流体和冷流体在各自的管子里流动的速度呀，也会影响热量传递的快慢。
如果热流体流得很快，那它在这个“热量传递聚会”里待的时间就短，传递出去的热量可能就相对少一点；要是冷流体流得快，那它吸收热量的速度可能也会快一些呢。
另外呀，管子的材质也很重要。
如果管子是那种导热性能特别好的材料做的，那热量就更容易在热流体和冷流体之间传递啦，就像你用金属筷子比用木筷子更容易感觉到热汤的热度一样。
还有哦，管子的长度和粗细也会有影响。
长一点的管子，热流体和冷流体有更多的“接触时间”，就能传递更多的热量；粗一点的管子，就像宽敞的马路，流体在里面流动得更顺畅，热量传递也会更顺利。
热流体和冷流体在双管式换热器里的这种热量交换，就像是一场无声的合作。
它们不需要说话，就通过管壁这个“小桥梁”完成了热量的传递，是不是很神奇呢？。
容积式换热器的传热系数
容积式换热器的传热系数
【原创版】
目录
1.容积式换热器的概述
2.容积式换热器的传热系数的计算
3.容积式换热器的优点和应用范围
4.结论
正文
一、容积式换热器的概述
容积式换热器是一种广泛应用于工业和民用建筑的热水供应系统的换热设备。
它的主要特点是换热量大、热煤温降大、换热效果好、散热损失小、节能、冷水区小、容积利用率高、水头损失低，供水安全稳定，方便清垢，维修方便等。
容积式换热器有各种规格和型号，可以满足不同热水产量的需求。
二、容积式换热器的传热系数的计算
传热系数是衡量换热器传热效果的重要指标，它与换热器的结构、材料、工作条件等因素有关。
容积式换热器的传热系数一般通过实验测量或者计算得到。
在计算传热系数时，需要考虑管道的导热和管内外流体的对流，这三个因素共同构成了传热系数。
通过计算传热系数，可以优化换热器的设计和提高其传热效果。
三、容积式换热器的优点和应用范围
容积式换热器具有许多优点，例如：换热量大、热煤温降大、换热效果好、散热损失小、节能、冷水区小、容积利用率高、水头损失低，供水安全稳定，方便清垢，维修方便等。
因此，它广泛应用于一般工业及民用建筑的热水供应系统，如宾馆、酒店、住宅热水工程等。
四、结论
容积式换热器是一种具有优良性能和广泛应用的换热设备。
它的传热系数是衡量其传热效果的重要指标，可以通过实验测量或者计算得到。
容积式换热器原理
容积式换热器原理解析容积式换热器 (Volumetric Heat Exchanger)是一种常见的热交换器，其工作原理是利用两种流体之间的热传递来实现能量转移。
本文将详细解释容积式换热器的基本原理，并提供相关实例和应用。
1. 基本概念容积式换热器主要由两个流体流道组成，它们分别是热源流体 (Hot Fluid) 和冷却流体 (Cold Fluid)。
这两个流体通过换热器分别流入，经过热传递后分别流出，完成能量的交换。
容积式换热器通常由一组平行的管道或管束组成，这些管道或管束被固定在一个壳体内。
热源流体和冷却流体在管内和壳体外依次流动，通过壁面的传热来实现能量的转移。
2. 工作原理容积式换热器的工作原理基于两种流体之间的传热和热量传递。
热源流体和冷却流体在换热器中分别经过管道和壳体，实现热量的传递和平衡。
具体工作原理可分为以下几个步骤：2.1 热负荷传递首先，热源流体和冷却流体进入换热器，它们分别在管内和壳体外流动。
热源流体通过管道流入换热器的进口，经过管内的壁面传热，将热量传递给壳体外的冷却流体。
冷却流体通过壳体外的流道进入换热器，通过壁面吸收热量，实现热负荷的接收。
2.2 热量传导在换热器中，热量的传导主要通过壁面实现。
管道和壳体之间的壁面扮演着传热的媒介，通过导热的方式将热量从热源流体传递给冷却流体。
壁面通常由导热性能较好的金属或合金制成，如铜、铁、不锈钢等。
这些材料能够有效地传导热量，将其从一个流体传递到另一个流体中。
2.3 流体循环热源流体和冷却流体在换热器内的流动是由外部设备驱动的，通常通过泵或风扇来实现。
热源流体进入换热器后，被外部设备驱动流动，经过管内的壁面传热后，将热量传递给冷却流体。
热源流体在传热过程中逐渐降温，流出换热器。
冷却流体进入换热器后，通过外部设备驱动流动，沿着壳体外的流道经过壁面吸收热量。
冷却流体在传热过程中逐渐升温，流出换热器。
2.4 热平衡与效率容积式换热器的目标是实现热平衡，即使热源流体和冷却流体达到温度均衡，在两个流体之间传递的热量达到平衡状态。
双螺纹管换热器结构特点
双螺纹管换热器结构特点——换热设备推广中心双螺纹管是一种强化传热元件，它可代替光管组装成各种规格的管壳式换热器系列产品，也可组装各种规格的冷凝器、冷却器、卧式重沸器，是一种节能产品；提高总传热系数50～70%；抗腐蚀能力高于光管换热器，可延长操作周期和使用寿命；管内外给热系数相差2倍时为理想使用场合。
螺纹管材质：10#、不锈钢、碳钢渗铝、08Cr2AlMo、铜。
双螺纹管换热器是由芯体和壳体两部分组成，芯体是由换热管组成，壳体是由筒体和封头等组成，上下封头各设两个开口，同一封头上的开口中心呈90度角，使换热器全部参与换热，无死区。
产品特点：1、体积小，重量轻，便于安装传统的换热器体积庞大，螺旋螺纹管换热器的螺旋缠绕方式，在满足相同热负荷的工况时，螺旋螺纹管换热器体积又只有传统管壳式换热器的1/10左右，占地面积小，节省空间；同时也因为体积小、重量轻，更加便于安装、拆卸。
2、结垢少，维护方便换热器结垢会直接降低换热效果，达不到工艺要求，影响生产效率，增加维护费用，因此尽量降低结构倾向是螺旋螺纹管式换热器设计重要因素。
3、耐温、耐压，寿命长双螺纹管换热器的换热管束和壳体采用不锈钢材质，具有统一的膨胀系数，不会由于压力和温度变化而引起换热器的变形。
换热器无需加装减温、减压装置，最高耐温400℃，耐压1.6MPa。
4、高效节能双螺纹管换热器因其独特的设计，显著地提高换热能力，尤其在有相变的换热工况时，较传统换热器更有显著优势。
在汽水交换如蒸汽加热水的工况下，常规的管壳式换热器换热系数k值一般最高为6000W/（m·2℃），SECESPOL螺旋螺纹管换热器其换热系数k值可高达14000W/（m·2℃）。
双螺纹管换热器是用于不同温度介质的热交换设备，应用十分广泛，其性能的每一份提高都会带来极大的经济效益，在世界科技工作者的共同努力下，热传导技术近40年来迅速发展，取得了令人鼓舞的成就。
与此同时，也发现一些长期未能解决，制约设备传导性能的弱点，其中最突出的是换热器传热面积垢和达不到最佳传热状态。
双管板列管式换热器原理
双管板列管式换热器原理
双管板列管式换热器的工作原理基于热量的传导和对流。
当两个不同温度的流体通过换热器时，热量会从温度较高的流体传递到温度较低的流体中。
其中，热量的传导通过金属板实现，而对流则是通过流体在管道中的流动实现的。
具体来说，双管板列管式换热器的传热主要依靠金属板的导热性能，金属板通常由铜、不锈钢等导热性能良好的材料制成。
当两个流体分别通过换热器的两侧时，热量会通过金属板从一个流体传递到另一个流体中。
金属板的导热性能决定了热量传递的效率，因此选择合适的材料对于换热器的性能至关重要。
与热量的传导相比，对流在双管板式换热器中起着更重要的作用。
流体在管道中的流动会带走热量，从而加快热量传递的速度。
为了增加对流的效果，管道通常采用螺旋形或弯曲形状，以增加流体的流动路径。
此外，还可以在管道内设置一些扰流装置，如翅片或螺旋纹等，以增加流体与金属板之间的接触面积，进一步提高换热效率。
双管板列管式换热器的结构包括多个平行排列的管束，这些管束通过双管板连接而成。
热介质在管内流动，而冷介质则在管外流动。
两种介质通过管壁进行换热。
双管板列管式换热器的传热系数高、温差小、占用空间小、重量轻，适用于高温高压、易结垢、易腐蚀的介质。
此外，双管板列管式换热器的设计考虑了防止物料和换热介质的双向流动交叉污染的问题。
换热管束的端部由双管板固定，作为泄漏监测点，能够有效地防止物料和换热介质的双向流动交叉污染。
以上信息仅供参考，如有需要，建议咨询专业技术人员。

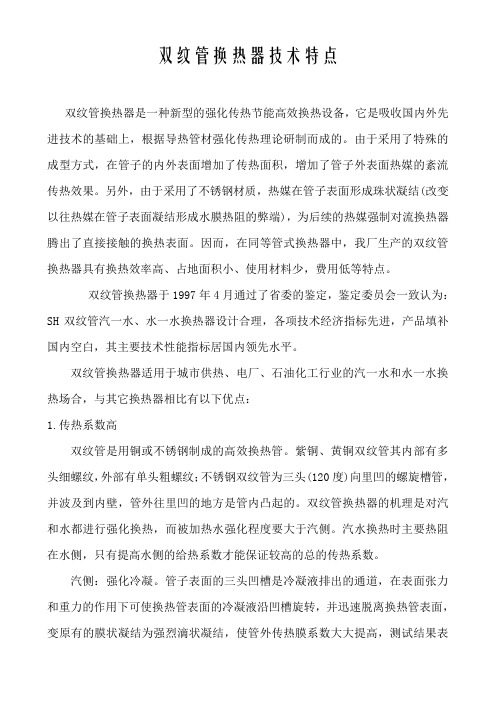

双纹管换热器性能特点
双纹管换热器技术特点双纹管换热器是一种新型的强化传热节能高效换热设备，它是吸收国内外先进技术的基础上，根据导热管材强化传热理论研制而成的。
由于采用了特殊的成型方式，在管子的内外表面增加了传热面积，增加了管子外表面热媒的紊流传热效果。
另外，由于采用了不锈钢材质，热媒在管子表面形成珠状凝结(改变以往热媒在管子表面凝结形成水膜热阻的弊端)，为后续的热媒强制对流换热器腾出了直接接触的换热表面。
因而，在同等管式换热器中，我厂生产的双纹管换热器具有换热效率高、占地面积小、使用材料少，费用低等特点。
双纹管换热器于1997年4月通过了省委的鉴定，鉴定委员会一致认为：SH双纹管汽一水、水一水换热器设计合理，各项技术经济指标先进，产品填补国内空白，其主要技术性能指标居国内领先水平。
双纹管换热器适用于城市供热、电厂、石油化工行业的汽一水和水一水换热场合，与其它换热器相比有以下优点：1.传热系数高双纹管是用铜或不锈钢制成的高效换热管。
紫铜、黄铜双纹管其内部有多头细螺纹，外部有单头粗螺纹；不锈钢双纹管为三头(120度)向里凹的螺旋槽管，并波及到内壁，管外往里凹的地方是管内凸起的。
双纹管换热器的机理是对汽和水都进行强化换热，而被加热水强化程度要大于汽侧。
汽水换热时主要热阻在水侧，只有提高水侧的给热系数才能保证较高的总的传热系数。
汽侧：强化冷凝。
管子表面的三头凹槽是冷凝液排出的通道，在表面张力和重力的作用下可使换热管表面的冷凝液沿凹槽旋转，并迅速脱离换热管表面，变原有的膜状凝结为强烈滴状凝结，使管外传热膜系数大大提高，测试结果表明，蒸汽在双纹管管外的凝结放热系数试验值比蒸汽在光管外放热系数高60％，比波节管高40％。
水侧：在流体边界层理论指导下采取两种措施强化管内传热效果，在较低流速下形成非常强烈的湍流：一、管内被加热水受螺旋槽的引导靠近管壁沿轴向来复线旋转，形成强烈的螺旋状涡流湍动状态，有利于破坏边界层，减少边界层的厚度；二、螺旋槽向里的凸起使水流通道不断变化，对流体产生周期性扰动，促进流体内部质点相互传热，强化管内水侧的吸热。
双纹管换热器工作原理
双纹管换热器工作原理双纹管换热器是一种热交换设备，它通过将工作流体与换热介质分隔开来，实现热量的传递。
它的工作原理是利用双纹管的结构和作用原理，将冷流体和热流体分别通过双纹管的内外壁进行流动，以达到换热的目的。
首先，我们来了解一下双纹管的结构。
双纹管由两个同轴的管道组成，分别称为内漏管和外壳管。
内漏管与外壳管之间有一定的间隙，形成了一个换热腔。
内漏管和外壳管之间的间隙通常被称为流体道。
在双纹管换热器的工作过程中，流体通常从内漏管中进入，顺着内漏管流动，然后流经流体道，最后从外壳管中流出。
同时，换热介质也从外壳管流经流体道，通过壳程，以完成热量的传递和换热过程。
在双纹管换热器中，冷流体和热流体通过双纹管的内外壁进行流动。
冷流体和热流体之间通过双纹管的内壁和外壳管之间的流体道实现了热量的传递。
冷流体在流动过程中接触到内壁，热流体在流动过程中接触到外壳管，从而实现了热量的交换。
双纹管换热器的工作过程中，流体与换热介质之间实现了热量的传递。
冷流体通过内壁与换热介质进行热量的交换，而热流体则通过外壳管与换热介质进行热量的交换。
通过这种方式，冷流体的温度升高，热流体的温度降低，实现了热量的转移。
双纹管换热器相比于其他类型的换热器具有一些优点。
首先，双纹管换热器的结构简单、紧凑，占用空间小。
其次，由于双纹管的特殊结构，换热面积大，传热效率高。
此外，由于冷流体和热流体通过纹管内外壁分流，流体之间的混合程度低，从而减小了流体混合带来的热量损失。
综上所述，双纹管换热器的工作原理是利用双纹管的结构和作用原理，将冷流体和热流体分别通过双纹管的内外壁进行流动，实现热量的传递。
通过冷流体与换热介质的热量交换，冷流体的温度升高，而热流体的温度降低，完成热量的转移。
双纹管换热器具有结构简单、紧凑、传热效率高等优点，被广泛应用于工业和领域的热交换过程中。
双纹管换热器说明书
SH双纹管生水加热器安装、运行、维护使用说明书山东北辰集团有限公司SH双纹管生水加热器安装使用说明书一、简介SH双纹管生水加热器是一种新型的传热节能高效换热设备备。
它是在吸收国内外先进技术的基础上，根据强化传热理论研制而成的。
本产品已获国家实用新型专利，专利号为96 2 27603.0；并于九七年通过了山东省科委的鉴定。
广泛适用于住宅、机关、学校、厂矿、医院、宾馆等场所的汽--水、水--水采暖或空调系统。
二、结构特点1传热系数高：加热器换热元件双纹管是用高导热系数的紫铜或不锈钢制成的，具有内外双螺纹结构，加上合理的加热器内部结构，使流体在阻力不大的情况下形成强烈的湍流，大大提高了管内外的放热系数。
2 不易结垢和泄漏。
3 占地面积小：本产品单位传热面积大，总传热系数高，再加上有三种结构形式（卧式、耳式支座立式、腿式支座立式），便于在不同位置安装，因此占地面积大大减少。
三、选用说明1型号说明SH X X DN - X -X- X管程数（水--水加热器没有此项）传热面积 m2设计压力MPA加热器公称直径mm结构形式（W：卧式；L：耳式支座立式T：腿式支座立式）换热介质（Q：汽-水；S：水-水）双纹管生水加热器2SH双纹管生水加热器分汽--水（SHQ）、水--水（SHS）两种结构型式。
SHQ 双纹管加热器分为1管程、2管程和4管程三种型式；SHS双纹管生水加热器有2管程和4管程两种型式。
3SH双纹管生水加热器安装形式分为卧式（SHXW）、耳式支座立式(SHXL)、腿式支座立式(SHXT)三种形式。
可按工程场地情况进行选择。
4公称直径小于200mm和换热管长小于1m的换热器无支座。
5选用的设计压力等级小于等于 1.0MPa时，接管法兰采用HG20592-97、1.0MPa；设计压力1.6MPa时，接管法兰采用HG20592-97、1.6MPa；6SHQ双纹管生水加热器最大操作压力和温度按下表设计压力MPa管程壳程在下列温度时的最大操作压力MPa最大操作压力MPa最高操作温度℃<200℃<250℃<300℃<350℃<400℃0.6 0.57 150 0.57 0.54 0.48 0.42 0.331.0 0.95 180 0.95 0.90 0.80 0.70 0.551.6 1.52 180 1.52 1.44 1.28 1.12 0.887SHS双纹管生水加热器最大操作压力和温度按下表设计压力 MPa 最大操作压力MPa 最高操作温度℃0.6 0.57 1801.0 0.95 1801.6 1.52 180四、安装1 如果用户订购的双纹管生水加热器为压力容器（见峻工图技术特性表），则在投入使用前应到安全监察机构或授权的部门办理使用登记手续。
容积式换热器工作原理
容积式换热器工作原理以容积式换热器工作原理为标题，我们来探讨一下容积式换热器的工作原理及其应用。
容积式换热器是一种常见的热交换设备，主要用于在两个流体之间传递热量。
其工作原理基于热量传递的基本原理，即热量会自然地从高温区域传递到低温区域。
容积式换热器通过将两个流体分别放置在不同的容器中，并通过换热管道将两个容器连接起来，从而实现热量的传递。
容积式换热器的主要组成部分包括换热管道、热交换介质和壳体。
热交换介质可以是液体或气体，其选择取决于具体的应用场景。
壳体是将换热管道和热交换介质封装在一起的外壳，起到保护和固定的作用。
容积式换热器的工作过程可以分为两个阶段：加热阶段和冷却阶段。
在加热阶段，热交换介质从高温区域流入换热管道，通过管道与另一个容器中的冷却介质进行热量交换。
这样，冷却介质就会吸收热量，而热交换介质则会被冷却下来。
在冷却阶段，冷却介质从低温区域流入换热管道，与热交换介质进行热量交换。
这样，热交换介质就会被加热，而冷却介质则会被冷却下来。
容积式换热器的工作原理可以通过热量传递的基本规律来解释。
热量传递是通过热传导、对流和辐射三种方式进行的。
在容积式换热器中，热传导是主要的热量传递方式。
热传导是指热量在固体或液体中通过分子之间的碰撞传递的过程。
当热交换介质与换热管道接触时，热量会通过热传导的方式从热交换介质传递到换热管道中的冷却介质。
容积式换热器广泛应用于工业生产和日常生活中。
在工业生产中，容积式换热器常用于加热或冷却液体或气体，用于控制工艺温度。
例如，在石化、化工和电力行业，容积式换热器被广泛应用于石油加热、蒸汽发电和化工生产过程中。
在日常生活中，容积式换热器常用于热水器、空调和冰箱等家用电器中，用于加热或冷却水或空气。
容积式换热器是一种重要的热交换设备，其工作原理基于热量传递的基本规律。
通过将两个流体分别放置在不同的容器中，并通过换热管道将它们连接起来，容积式换热器实现了热量的传递。
容积式换热器广泛应用于工业生产和日常生活中，用于加热或冷却液体或气体。
FR10170双螺纹湍流换热器STQT500-29-2B齐鲁石化
FR10170双螺纹湍流换热器STQT500-29-2B齐鲁石化山东飞洋热工设备有限公司焊接工艺规程FR10170规程编号：HG10-STQT500-29B-00产品编号FR10170 项目中国石油化工股份有限公司齐鲁分公司用户中国石油化工股份有限公司齐鲁分公司位号图号STQT500-29B-00 名称双螺纹湍流换热器版次阶段说明修改标记及处数编制人及日期审核人及日期备注1 制造工艺 1 无表1 接头编号表焊接工艺规程HG10-STQT500-29B-00产品试板1（筒体）是否需要做试板：1 是（） 2.否（√）()1.制作新试板，试板编号为：() 2.以批代台，产品试板编号：CSB10125产品试板2（管箱）是否需要做试板： 1 是（√） 2.否（）(√)1.制作新试板，试板编号为：CSB10170 () 2.以批代台，产品试板编号：接头编号示意图：A1 DuD1-1 HP09-11 SMAW-Ⅱ-1G-12-F3J≥20％RT,且不小于250mm,Ⅲ级合格A2 DuD1-2 HP09-34 SMAW-Ⅱ-1G-12-F3J≥20％RT,且不小于250mm,Ⅲ级合格B1 DuD1-3 HP09-34 SMAW-Ⅱ-1G-12-F3J≥20％RT,且不小于250mm,Ⅲ级合格C1、C2 DuTD1-1 HP09-41 HP09-45 SMAW-Ⅱ-2FG-12/63-F3J C3 GFD1-1 HP09-34 HP09-40 SMAW-Ⅱ-2FG-12/63-F3J 100%PT，Ⅰ级合格C4 GFD1-2 HP09-14 HP09-39 SMAW-Ⅱ-2FG-12/63-F3J 100%PT，Ⅰ级合格C5、C8 GFD1-3 HP09-44 HP09-46 SMAW-Ⅱ-2FG-12/63-F3JC6 GFD1-4 HP09-13 HP09-35SMAW-Ⅱ-2FG-12/63-F3JC7 GFD1-5 HP09-13 HP09-35 SMAW-Ⅱ-2FG-12/63-F3JD1 DuGD1-1 HP09-60 HP09-63 SMAW-Ⅱ-2FG-12/63-F3J GTAW-Ⅱ-1G-3/51-02D2 、D6 DuGD1-2 HP09-60 HP09-63 SMAW-Ⅱ-2FG-12/63-F3J GTAW-Ⅱ-1G-3/51-02D3 DuGD1-3 HP09-55 HP09-63 SMAW-Ⅱ-2FG-12/63-F3J GTAW-Ⅱ-1G-3/51-02D4 DuGD1-4 HP09-55 HP10-63 SMAW-Ⅱ-2FG-12/63-F3J GTAW-Ⅱ-1G-3/51-02D5 DuGD1-5 HP09-56 HP10-63 SMAW-Ⅱ-2FG-12/63-F3J GTAW-Ⅱ-1G-3/51-02E1 GTD1-1 HP09-05 HP09-09 SMAW-Ⅱ-1G-12-F3JE2 GGY1-1 HP10-91 GTAW-II/Ⅳ-5FG-12/16-01焊接编号焊接工艺卡编号焊接工艺评定编号焊工持证项目无损检测要求接头焊接工艺卡第1页共16页接头简图焊接顺序焊接工艺卡编号DuD1-11、焊前清理坡口两侧各20mm范围内露出金属光泽，图号STQT500-29B-0焊接正面或内层焊缝（第1、2层）。
