四线制自动闭塞改方电路动作详解

四线制自动闭塞改方电路自动闭塞四线制方向电路（电号0041 ）（与DS6-K5B 结合）一、简介方向电路是双向自动闭塞的关键电路，它是两站间闭塞关系的基础，并通过它建立各站间的双向自动闭塞区间。

因此它是双向自动闭塞制式中不可缺少的关键组成部分。

我国过去使用的方向电路均为两线制方向电路，该电路在我国单线自动闭塞区段使用甚广，在长期的使用过程中，结合我国的情况作过一些修改，但据现场反映该电路运用过程中经常出现故障，影响了现场的正常运输。

为此，根据我国国情及在国产器材的基础上，参考国外有关发展动态，研制了新的方向电路。

将方向回路与区间轨道电路的监督回路分别独立设置，构成四线制方向电路。

本电路在室内试验的基础上，又结合工程进行了室外试验，五年多来使用正常，并于1986 年在南京通过了部级审查。

当时的铁道部部基建总局、鉴定委员会分别以（1986 ）198 号文、铁鉴（1986 ）629 号文下达了审查意见和对双方向自动闭塞方向电路标准设计意见书的批复，要求对“单线自动闭塞四线制方向电路，进行相应的修改，使其适用于需要双向运行的自动闭塞区段，为此编制了“自动闭塞四线制方向电路图册”电号0041 （试用标准图）。

为使大家更好地学习理解和DS6-K5B 计算机联锁结合的自动闭塞四线制方向电路，特编写以下电路原理说明。

二、技术条件：1、电路应能监督区间的空闲及占用和相邻车站的接车、发车状态。

当确认整个区间空闲及对方站未建立发车进路时方能改变运行方向的办理而自动改变运行方向。

2、改变运行方向应由处于接车状态的车站办理，随发车进路的办理而改变运行方向。

3、电路应防止当区间轨道电路瞬时分路不良时，错误改变运行方向。

4、电路应符合故障导向安全的原则，保证不出现敌对发车的可能。

5、电路应适用于各种制式的自动闭塞。

6、因故不能改变运行方向时，可使用辅助方式办理。

按辅助方向改变运行方向后，第一次出站信号的开放必须检查该相邻站间区间的空闲。

7、使用该电路的车站，应有相应的表示，可在控制台上分别设置接车、发车方向，接发车区间占用及辅助办理表示灯。

并设置相应的接车、发车辅助按钮。

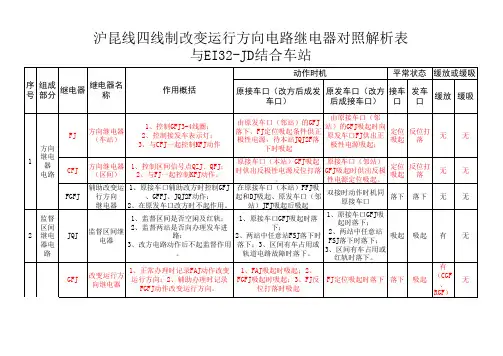

三、与DS6-K5B 计算机联锁结合的四线制方向电路特点1、当一站为接车方向、另一站为发车方向时，接车站的FJ1 、FJ2 吸起，发车站的FJ1 、FJ2 落下。

2、方向电路的1 线（FQ ）、2 线（FQH ）为方向回路线，如断线，正常情况下没反映，只有需改变方向电路动作时才有反映，3线（JQ）、4 线（JQH ）为监督回路线，如断线，控制台显示器显示区间监督红灯（同理区间有车时，不能反映其问题），这时并不影响正常的列车运行。

3、室内方向电路和区间电缆的接口不在分线盘，在区间接口架QZH 。

4、方向电路的方向回线应保证回路电流大于35mA（JYXC-270 转极值20~32 mA ），调整FZG （方向电路用整流器）及RF 电阻即可调整回路电流，由于采用的是滑线电阻，存在两个隐患，易刮断或接触不良，应选用固定电阻为宜（施工时针对实际站间用原滑线电阻调整，达到标准后测量其阻值，再换成同阻值固定电阻）。

5、方向电路的3线、4 线应保证接收端电压24V（JWXC-H340工作值11.5V ）,调整FZG或RJ电阻即可，注意FZG 可分两路不同电压输出。

四、电路原理1 、区间空闲，正常开放信号倒方向：正常开放信号有两种情况，一是向正方向发车口办理发车进路：当本方向点亮发车箭头或接车方向黄色箭头时，按下进路的始端按钮和终端按钮，发车箭头为红色，即可开放出站信号。

二是向反方向发车口办理发车进路：当本方向接车箭头为黄色时，首先按压该方向的允许改方按钮，输入密码（8）后点击确认按钮，改方灯黄闪后，办理反向发车进路，即可使方向电路自动改变运行方向。

原发车站改为接车站状态，其发车绿色箭头熄灭，接车黄色箭头点亮；原接车站改为发车站状态，其接车黄色箭头熄灭，发车绿色箭头点亮。

运行方向改变过来之后，两站的区间方向箭头同时点亮红色。

当列车完全驶入新接车站，区间恢复空闲13 秒后，新发车站又无办理发车进路时区间方向箭头恢复为黄色或绿色，电路进入另一个稳态。

（1 ）原接车站确认区间无车占用，且该区间监督灯灭灯状态，开放出站信号点列车发车按钮时，联锁机驱动FAJ T, KZ-FAJ11 -12 —JQJ2F21 -22 —GFJ1 -2 T KF，使原接车站的GFJ T, 由于信号开放后，联锁机驱动FAJ J, KZ —GFJ51-52 —JQJ2F21-22 —GFJ1-2 —KF，使接车站的GFJ依靠自闭回路T, 当原接车站JQJ2F 缓放落下后,切断其自闭电路,但依靠其缓放,当原接车站FJ1 转极落下后又接通GFJ ,使GFJ T。

原接车站GFJ 吸起后,一是使监督回路由接车站送出同极性电源,使原接车、发车站的JQJ 缓放落下, JQJ 落下通过计算机采集24V+—JQJ43-41 —JFJ51-53 —FFJ51-53 —计算机采集使原接车、发车站区间监督灯点红灯,对接车站, JQJ 落下后使JQJF 落下, JQJF 落下后使JQJ2F 缓放后落下,原发车站的JQJF 、JQJ2F 在发车状态时应落下状态。

当原发车站GFJ 落下后，使监督回路接通，原接车、发车站的JQJ T,原发车站GFJJ,使GFFJ T,接通JQJF电路，但JQJF需延时13秒后吸起，JQJF 吸起后使JQJ2F 吸起,原接车站GFJ 吸起后,二是使方向回路由接车站送反极性电流,原接车站FZ—GFFJ22-21 （缓放时间）—JQJ2F12-11 —JFJ43-41 -GFJ22-21 —=FJ23-21 —RF1 -2 —外线FQH —原发车站RF2-1 —FFJ21-23 —GFJ21-22 —JFJ41-43 —JQJ2F11-13 —FJ11-4 —GFFJ13-11 —JFJ33-31 —JFJ33-31 —GFJ12-11 —FFJ13-11 —=J21 -4 —外线FQ —原接车站FJ24-1 —=FJ11 -13 —GFJ11 -12 —JFJ31 -33 —GFFJ11 -13 —=F，使原发车站FJ1 仁FJ2 T,原接车站FJ2 Jo（2）原发车站的FJ2 T使各分区的QFJ T,原发车站的FJ1 T使原发车站的GFJ J,此时原发车站通过JFJ J、FJ1仁GFJ J向外线送出和原接车站同极性电源，利用原接车站GFFJ缓放时间,原接车站和原发车站电源短时串接而形成两倍供电电压, 确保两站FJ2 转极到位,原发车站FZ—JFJ13-11 —FJ1112-111 —GFJ13-11 —=FJ13-11 —=J21 -4 —外线FQ —原接车站FJ24-1 —FFJ11 -13 —GFJ11 -13 —JFJ11 -13 —GFFJ11 -12 —=F，原接车站FZ—GFFJ22-21 （缓放时间）—JQJ2F12-11 —JFJ43-41 —GFJ22-21 —=FJ23-21 —RF1 -2 —外线FQH —原发车站RF2-1 —FFJ21-23 —GFJ21-22 —JFJ21-23 —FF o当原接车站GFFJ 经缓放落下后, 切断两站的串接电源, 改由原发车站供电,原发车站送来的转极电源被瞬间接在FJ11-4 与GFFJ23 接点的连线所短接, 加此联线的目的是防止由外线混线或因其他原因而产生的感应电动势可能引起设备误动。

由原接车站GFFJ 缓放落下, JQJ2F 的缓放落下, 及GFFJJ 发车站FZ」FJ13-11 讦J1112-111 YFJ13-11 讦FJ13-11 f FJ21 -4 f 外线FQ —原接车站 FJ24-1 -FFJ11 -13 T3FJ11 -13 f JFJ11-13f GFFJ11-13 f FJ14-1 f JQJ2F13-11 f JFJ43-41 f GFJ22-21 -FFJ23-21 f RF1 -2 f 外线FQH f 原发车站RF2-1 f FFJ21 -23 f GFJ21 -22f JFJ21 -23 f=F，使原接车站FJ1 J,由于原发车站GFJ 使监督回路接通，原接车站JQJ2F延时JQJ13秒后吸起，原接车站的JQJ2F 吸起后，切断FJ1 转极电路。

至此原接车站的FJ1 、FJ2 都落下，原发车站的FJ1 、FJ2 都吸起，使原接车站改为新发车站，原发车站改为新接车站。

2、辅助办理：(1 )第一种情况是区间空闲但监督回路发生故障时，方向回路本身正常，因此原接车站和原发车站的JQJ J,使原接车站的JQJF 、JQJ2F 相继落下，控制台显示器区间监督灯点红灯，此时虽然区间空闲，但想通过正常办理手续改变运行方向已无法使原接车站的GFJ 吸起，这时也必须先借助于辅助办理改变运行方向。

双方值班员在确认区间无车占用，但区间监督灯点亮，必须改变运行方向，征求行调同意后，由原接车站点首先点击相应发车方向的总辅助按钮，输入密码(8)后点击确认按钮，总辅助按钮方框变化为红色，表示按钮在按下状态。

然后点击其发车辅助按钮，输入密码(8) 后点击确认按钮，发车辅助按钮方框变化为红色，同时出现该按钮的倒计时( 25 秒)，表示该按钮保持在按下状态。

此时辅助灯亮白灯，区间方向箭头为稳定红色，本站开始辅助办理。

原接车站FFJ 由KZ f XZFAJ11-12f XFFAJ11-12 f JQJ2F31 -33 f GFJ71 -73 f DJ21 -23 f=FJ1 -4 f KF，使FFJ T。
