电气配管塑料管的区别
电气配管塑料管的区别我们在工地现场常发现，有些可以使用塑料配管的，但施工单位却选用金属管，虽然这是因为设计的要求，但这与我国提倡节能减排也相违背。
在此，介绍些常见的塑料配管的区别，以便各方选用。
1、硬质聚氯乙烯管：系由聚氯乙烯树脂加入稳定剂、润滑剂等助剂经捏合、滚压、塑化、切粒、挤出成型加工而成，而酸碱，加热煨弯、冷却定型才可用。
主要用于电线、电缆的保护套管等。
管材长度一般4ｍ/根，颜色一般为灰色。
管材连接一般为加热承插式连接和塑料热风焊，弯曲必须加热进行。
2、刚性阻燃管：为刚性PVC管，也叫PVC冷弯电线管，分为轻型、中型、重型。
管材长度一般4ｍ/根，颜色有白、纯白，弯曲时需要专用弯曲弹簧。
管子的连接方式采用专用接头插入法连接，连接处结合面涂专用胶合剂，接口密封。
3、半硬质阻燃管：也叫PVC阻燃塑料管，由聚氯乙烯树脂加入增塑剂、稳定剂及阻燃剂等经济出成型而得，用于电线保护，一般颜色为黄、红、白色等。
管子连接采用专用接头抹塑料胶后粘接，管道弯曲自如无须加热，成捆供应，每捆100米。
管路敷设标注方法sc：焊接钢管tc：电线管薄钢管pc：硬质塑料管cp：金属软管RC：水煤气管SC管与JDG管的区别管路敷设标注方法sc：焊接钢管tc：电线管薄钢管pc：硬质塑料管cp：金属软管RC：水煤气管SC管、TC管、RC管与JDG管都是一种金属焊接钢管，但由于SC管施工难度较大，所以现在只有在管径大于φ50时才用，至于小于等于φ50的一般都用JDG管替代使用。
JDG管施工时无需焊接，JDG管用套头加螺丝紧固，所以在施工中JDG管更加方便，实际使用更加广泛。
一、管子的成型工艺。
1、焊接钢管就是生产工艺的俗称，它是由钢带切割成窄钢条，然后用模具冷加工裹成管状。
然后专用高频焊机接着将一条管缝焊接。
外焊缝打磨光亮。
一般的焊管的内毛刺不打的。
只有精密焊管才打内毛刺。
2、无缝钢管就是用圆柱形钢锭热拉成管状，所以看不见焊缝。
承受压力比焊管大。
二、钢管的用途分：1、水煤气管是一般采用焊接钢管，输送流体和气体时的叫法，因为要承受一定的压力，所以管壁都比较厚。
年纪大的都知道，中国从穷变富，很多叫法带有时代特色，不要太较真。
原来哪有钱镀锌呀，刷两道漆就行了。
黑嘛，就叫它黑铁管吧。
2、电线管就是穿电线用的薄壁管。
那个时候只有个标准，没有人生产。
其实八九十年代都用水煤气管替代使用。
三、钢管的防腐蚀分：3、白铁管就是镀锌焊接钢管。
内外都镀锌了，可以输送自来水。
咱们电气上使用的就拿来当穿线管用了。
一般管壁都比较薄。
现在市场上的很差。
弯管器弯角度大了要爆口子。
JDG导管及系列产品与GB50303、GB50300相吻合，即改变了传统熔焊和套丝复杂的施工工艺，也弥补了国内市场同类产品易滑扣等不良现象。
选材精当JDG导管及系列产品均采用优质钢材，经精密加工而成，双面镀锌，既美观，又有良好的防腐性能。
施工方便无需电焊机和套丝设备，也不需做跨接地线，无须刷漆，省去了传统熔焊和套丝等复杂的施工工序。
只需将直管接头连接管与管，螺纹管接头连接管与接线盒，定位后用专用工具拧紧（拧断）螺钉即可，与接线盒连接处用锁母紧定即可。
管路转弯处用弯管器可现场弯曲相应的弧度。
适用范围广JDG导管有超轻型管和轻管两种，超轻型管可用于明敷，轻型管既可明敷亦可暗敷。
适用于工业与民用建筑及市政管线中电线电缆的穿线保护，尤其适用于日趋推崇的智能写字楼的综合布线系统。
性能优越JDG导管相对国产镀锌管、SC管等市场同类产品，在综合性能方面具有十分显著的优势。
工程验收JDG导管已形成行业（CECS）规范，施工验收遵照中国工程建设标准化协会所制定的CECS120:2000《套接紧定式钢导管电线管路施工及验收规程》。
进行工程验收。
价格便宜价格相对低廉是JDG的一个突出优点。
以100米为评估单元与其它同类产品比较，JDG具有附件少，材料及施工成本低等优点。
JDG为紧定式镀锌薄壁电线管，其连接靠管件顶丝顶紧管道，达到紧密连接。
套接紧定JDG除了φ16的管壁厚为1.2以外，其余全部为1.6。
新标注为RC,通于原来标注的GG，是通常说的水水煤气管。
新标注的TC，指的是薄壁电线管。
以上通称焊接钢管。
新标注，PC聚氯乙烯硬管 FPC半硬管 KPC 波纹管 CT，为桥架敷设JDG是电线管的一个变种，属于行业标准标与国标相结合的新型产品，属于新型新的电气线路保护材料。
sc：焊接钢管tc：电线管薄钢管pc：硬质塑料管ct：电缆桥架cp：金属软管SR：钢线槽RC：水煤气管sc管是钢导管的英文单词steel conduit 的开头字母缩写.SC新的标准标注，同于原来的G，应该是电线管，（也就是通常说的厚壁电线管）新标注为RC,通于原来标注的GG，是通常说的水水煤气管。
新标注的TC，指的是薄壁电线管。
以上通称焊接钢管。
新标注，PC聚氯乙烯硬管FPC半硬管KPC 波纹管CT，为桥架敷设KBG，JBG是薄壁电线管的一个变种，属于行业标准标注，不是国标，和SC等不是一回事SC是规范上的焊管，而且是厚壁的，壁厚通常不小于3mmKBG---扣压式电气导管,用专用的压钳将套接管与导管压接紧固;JBG---紧固式电气导管,套管与导管使用用螺丝紧固.JDG、KBG管成为扣压式镀锌钢管，不用防腐、不用跨接。
是黄色的。
壁厚为1.2mm。
2.5左右。
广泛应用，节省钢材。
安装简便，功效高。
但要用正规厂家的，否则弯曲时，易扁、开裂。
要用配套的弯曲工具和弹簧。
JDG导管及系列产品是我公司在吸收国内外同类先进技术的改进型，与日本JIS工业标准相一致，并与GB50303、GB50300相吻合，即改变了传统熔焊和套丝复杂的施工工艺，也弥补了国内市场同类产品易滑扣等不良现象。
选材精当JDG导管及系列产品均采用优质钢材，经精密加工而成，双面镀锌，既美观，又有良好的防腐性能。
施工方便无需电焊机和套丝设备，也不需做跨接地线，无须刷漆，省去了传统熔焊和套丝等复杂的施工工序。
只需将直管接头连接管与管，螺纹管接头连接管与接线盒，定位后用专用工具拧紧（拧断）螺钉即可，与接线盒连接处用锁母紧定即可。
管路转弯处用弯管器可现场弯曲相应的弧度。
适用范围广JDG导管有超轻型管和轻管两种，超轻型管可用于明敷，轻型管既可明敷亦可暗敷。
适用于工业与民用建筑及市政管线中电线电缆的穿线保护，尤其适用于日趋推崇的智能写字楼的综合布线系统。
性能优越JDG导管相对国产镀锌管、SC管等市场同类产品，在综合性能方面具有十分显著的优势。
工程验收JDG导管已形成行业（CECS）规范，施工验收遵照中国工程建设标准化协会所制定的CECS120:2000《套接紧定式钢导管电线管路施工及验收规程》。
进行工程验收。
价格便宜价格相对低廉是JDG的一个突出优点。
以100米为评估单元与其它同类产品比较，JDG具有附件少，材料及施工成本低等优点。
KBG为套接扣压式镀锌薄壁电线管，其连接是用扣压钳子，将管道和管件压出小坑，紧密连接。
JDG为紧定式镀锌薄壁电线管，其连接靠管件顶丝顶紧管道，达到紧密连接。
其以上两种产品，全国各省市均有不同厂家，不同品牌在生产。
扣压紧定与套接紧定KGB管壁厚与JDG有很大区别，JDG除了16的管壁厚为1.2以外，其余全部为1.6。
KGB 管壁厚和管大小有关。
大于16的也有1.2的，更有的1.0的也有一、管子的成型工艺。
1、焊接钢管就是焊管，它是由钢带切割成窄钢条，然后用模具冷加工裹成管状。
然后专用焊机接着将一条管缝焊接。
外焊缝打磨光亮。
一般的焊管的内毛刺不打的。
只有精密焊管才打内毛刺。
2、无缝钢管就是用圆柱形钢锭热拉成管状，所以看不见焊缝。
承受压力比焊管大。
二、钢管的用途分：1、水煤气管是一般采用焊接钢管，输送流体和气体时的叫法，因为要承受一定的压力，所以管壁都比较厚。
年纪大的都知道，中国从穷变富，很多叫法带有时代特色，不要太较真。
原来哪有钱镀锌呀，刷两道漆就行了。
黑嘛，就叫它黑铁管吧。
2、电线管就是穿电线用的薄壁管。
那个时候只有个标准，没有人生产。
其实八九十年代都用水煤气管。
三、钢管的防腐蚀分：3、白铁管就是镀锌焊接钢管。
内外都镀锌了，可以输送自来水。
咱们电气的就拿来当穿线了。
一般管壁都比较薄。
现在市场上的很差。
弯管器弯角度大了要爆口子。
钢管：钢管是指两端开口并具有中空断面，其长度与周边之比较大的钢材，按生产方法可分为无缝钢管和焊接钢管，钢管的规格用外形尺寸（如外径或边长）及壁厚表示，其尺寸范围很广，从直径很小的毛细管直到直径达数米的大口径管。
钢管可用于管道、热工设备、机械工业、石油地质勘探、容器、化学工业和特殊用途。
无缝钢管：无缝钢管是指由整块金属制成的表面上没有接缝的钢管。
按生产方法可分为热轧管、冷轧管、冷拔管、挤压管。
按断面形状可分为圆形和异形两种。
无缝管的最大直径达650毫米（扩径管），最小直径为0.3毫米（毛细管）。
按厚度不同又可分为厚壁管和薄壁管。
无缝管主要用作石油地质勘探管、石油化工用裂化管、锅炉管、轴承管以及汽车、航空用高精度结构钢管等。
焊接钢管：焊接钢管是指用钢带或钢板弯曲变形为圆形、方形等形状后再焊接成的、表面有接缝的钢管。
按焊接方法不同可分为电弧焊管、高频或低频电阻焊管、气焊管、炉焊管、邦迪管等。
按焊缝形状可分为直缝焊管和螺旋焊管。
电焊钢管用于石油钻采和机械、制造业等。
炉焊管可用作水煤气管等，大口径直缝焊管用于高压油气输送等；螺旋焊管用于油气输送、管桩、桥墩等。
焊接钢管比无缝钢管成本低、生产效率高。
电气安装配管符号表示方法
电气安装配管符号表示方法一、导线穿管表示
CT-桥架
CP-金属软管
FPC-阻燃塑料硬管
KBG-扣压式镀锌薄壁电线管
JDG-紧定式镀锌薄壁电线管
M-钢索
MR-金属线槽
MT-电线管
PC-PVC塑料硬管
PR-塑料线槽
RC-镀锌钢管
SC-焊接钢管
二、导线敷设方式的表示
AB：沿或跨梁敷设
ACC：暗敷设在不能进入的顶棚内
ACE：在能进入人的吊顶内敷设
BC：暗敷设在梁内
BE：沿屋架或跨屋架敷设
CC：暗敷设在顶棚内
CE：沿天棚面或顶棚面敷设
CP：穿金属软管敷设
CLC：暗敷设在柱内
CLE：沿柱或跨柱敷设
CT ：电缆桥架敷设
DB ：直接埋设
FC（F）：地板或地面下敷设
FPC：穿阻燃半硬聚氯乙烯管敷设WE：沿墙面敷设
WC：暗敷设在墙内
SC ：穿焊接钢管敷设
SCE：吊顶内敷设,要穿金属管
SR：沿钢线槽敷设（沿钢索）
PC：穿硬塑料管敷设
M ：用钢索敷设
MT：穿电线管敷设
MR ：金属线槽敷设
PR：塑料线槽敷设
KPC：穿聚氯乙烯塑料波纹电线管敷设TC：电缆沟敷设
三、灯具安装方式的表示
C-吸顶
CL-柱上
CS-链吊DS-管吊
W-墙壁安装R-嵌入
S-支架。
电气配管弯曲半径
电气配管弯曲半径关于电气配管的弯曲半径，主要的国家标准规定如下：1. 《建筑电气设计标准》GB50052-2009-对于截面积≤16mm2的铜芯软电线，其最小弯曲半径不应小于电线外径的4倍。
-对于截面积在16-400mm2的铜芯软电线，其最小弯曲半径不应小于电线外径的6倍。
2. 《电力装置电气设计标准》GB50060-2011-对于截面积≤35mm2的铜芯软电线，其最小弯曲半径不应小于电线外径的4倍。
-对于截面积在35-400mm2的铜芯软电线，其最小弯曲半径不应小于电线外径的6倍。
3. 《电气装置安装工程电线管道设计规范》GB50220-2004-对于截面积≤35mm2的铜芯软电线，其最小弯曲半径不应小于电线外径的4倍。
-对于截面积在35-400mm2的铜芯软电线，其最小弯曲半径不应小于电线外径的6倍。
4. 《电力装置接地设计规范》GB50169-2006-所有电缆的最小弯曲半径均不应小于其外径的6倍。
所以综合来说，电气配管的弯曲半径应符合相关标准规定，不能小于电线外径的4-6倍。
具体值应参照标准选择适用。
电气配管的弯曲半径有一定的规定，这是为了保证电缆线在通过弯头时不会因为过度弯曲而损伤。
具体的弯曲半径取决于配管的材质和直径。
一般来说，钢质电气配管的最小弯曲半径应为配管直径的6倍，塑料电气配管的最小弯曲半径应为配管直径的10倍。
例如，如果配管直径为1英寸（约25.4毫米），那么钢质配管的最小弯曲半径应为6英寸（约152.4毫米），塑料配管的最小弯曲半径应为10英寸（约254毫米）。
这些规定是基于安全和工程实践的考虑，过度弯曲的配管可能会导致电缆线的损伤，影响电缆的性能，甚至可能引发安全事故。
因此，在实际安装和使用过程中，必须严格按照规定和标准进行。
电气安装中的配管和配线的问题及其措施
浅谈电气安装中的配管和配线的问题及其措施【摘要】在整个建筑的施工过程中，电气安装是重要的组成部分，而在电气安装中的管线和配线的安装是整个电气安装的最基本，也是最容易出错的部分，并且造成配管和配线出现问题的原因也是多种多样的，本文主要从建筑工程中电气安装中的配管和配线的出现的问题进行了简要的分析，并且根据不同的问题给出相应的解决措施。
【关键词】建筑施工；电气工程；配管；配线；控制措施一.在电气安装中的配管和配线的常见问题每一个工程的项目中，都离不开电气的安装，在每一个电气安装的过程中，最基本就配管和配线，尽管配管和配线是最基本的工作，每一个电工技术人员都能熟练的操作，但是在很多的事故中就是由于配管和配线出现了问题，安装的不合理或是配管和配线的质量不过关等，以下就对电气安装中配管和配线常出现的状况进行简要的说明。
1.用于安装的管材和导线的质量出现严重的质量问题安装的管材和导线出现严重的质量问题，这也是最常见的问题。
在施工的过程中经常会出现偷工减料的情况，工程公司就是从一些看似对整个工程的建设不会造成大影响的情况的零部件，进行偷工减料。
配管和配线是整个工程中的最基础，最小的工作单位，质量的好坏在一时间是不容易被发觉出来的，使用的数量多，所以就成为偷工减料者的目标了。
一般的管材和导线的质量的好坏，直接就关系到了配管和配线安装的质量问题，如果使用的是不合格的，在工程中就很自然的留下了安全的隐患，就好比是在工程中埋下了一个“定时炸弹”。
一般采用的不合格管线，都是一些易燃烧、再生管，而在接线盒的选择上，多采用的是木质的或是金属的；这些显然是管材和接线盒严重不符合正规的配管的选择。
有时一根小小的导线看似普通，但就是这样的一根小小的导线却能够引发大的安全事故，影响整个工程的建筑质量。
2.配管配线的施工过程中安装不规范一般情况下，配管和配线都是铺设在地面的表层或是墙体内的，基本上是没有水泥砂浆或是混凝土之类的保护，所以在铺设钢管的接口处，经常出现这样的问题，钢管和接线盒之间的交界处，采用跨接焊接基本上达不到接地线要求，而同样的，配管就得到表层保护层的保护，所处的位置也是无法满足要求，这就造成了配管和配线中出现了安装不规范，不能正常的进行工作；在另外的一些工程中，常常会出现配管的过程中和整个工程的施工没有能配合好，这样就自然的影响了整个土建的进度、也对整个工程的质量带来严重的威胁。
电气配管
一、适用范围本节适用于电气工程的配管、配线工程。
配管包括电线管敷设，钢管及防爆钢管敷设，可挠金属管敷设，塑料管(硬质聚氯乙烯管、刚性阻燃管、半硬质阻燃管)敷设。
配线包括管内穿线，瓷夹板配线，塑料夹板配线，鼓形、针式、蝶式绝缘子配线，木槽板、塑料槽板配线，塑料护套线敷设，线槽配线。
二、本节各预算基价子目均包括下列工作内容：1.电线管砖、混凝土结构明配：测位、划线、打眼、埋螺栓、锯管、套丝、煨弯、配管、接地、刷漆。
2.电线管砖、混凝土结构暗配：测位、划线、打眼、刨沟、锯管、套丝、煨弯、配管、接地、刷漆。
3.电线管钢结构支架、钢索配管：测位、划线、打眼、上卡子、安装支架、锯管、套丝、煨弯、配管、接地、刷漆。
4.钢管砖、混凝土结构明配：测位、划线、打眼、埋螺栓、锯管、套丝、煨弯、配管、接地、刷漆。
5.钢管砖、混凝土结构暗配：测位、划线、打眼、刨沟、锯管、套丝、煨弯、配管、接地、刷漆。
6.钢管钢模板暗配：测位、划线、钻孔、锯管、套丝、煨弯、配管、接地、刷漆。
7.钢管钢结构支架配管：测位、划线、打眼、上卡子、安装支架、锯管、套丝、煨弯、配管、接地、刷漆。
8.钢管钢索配管：测位、划线、锯管、套丝、煨弯、上卡子、配管，接地、刷漆。
9.防爆钢管砖、混凝土结构明配：测位、划线、打眼、埋螺栓、锯管、套丝、煨弯、配管、接地、气密性试验、刷漆。
10.防爆钢管砖、混凝土结构暗配：测位、划线、锯管、套丝、煨弯、配管、接地、气密性试验、刷漆。
11.防爆钢管钢结构支架配管：测位、划线、打眼、安装支架、锯管、套丝、煨弯、配管、接地、试压、刷漆。
12.塔器照明配管：测位、划线、锯管、套丝、煨弯、配管、支架制作安装、试压、补焊口漆。
13.可挠金属套管砖、混凝土结构暗配：测位、划线、刨沟、断管、配管、固定、接地、清理、填补。
14.可挠金属套管顶棚内暗配：测位、划线、断管、配管、固定、接地。
15.硬聚氯乙烯管砖、混凝土结构明暗配：测位、划线、打眼、埋螺栓、锯管、煨弯、接管、配管。
PVC穿线管规格【精】
PVC穿线管规格【精】PVC 穿线管与PVC 给⽔管区别主要是在它们的性能上。
PVC穿线管要求具有优异的电⽓绝缘性能，适⽤于电线、电缆的保护套管。
PVC给⽔管及管件经溶解实验证实不影响⽔质，为⽬前⾃来⽔配管的最佳管材之⼀。
给⽔⽤硬聚氯⼄烯管材简称为UPVC给⽔管，在欧盟使⽤较多，我国市场份额不⼤。
是以PVC树脂为主要原料，加⼊专⽤助剂，经挤出机挤出成型⽽成，但要求采⽤氯⼄烯单位（VCM）残留量低的卫⽣给PVC树脂粉，同时采⽤⽆毒或低毒（低铅含量）热稳定体系，以保证管⼦的卫⽣性。
VCM是致癌物质，我国规定卫⽣级PVC树脂中，VCM残留量为不⼤于5×10-6，铅是⼀种累积性的毒素，尤其对幼童（6岁以下）、胎⼉、孕妇的健康影响较⼤。
不同于UPVC排⽔管，UPVC给⽔管的耐压性能是其主要的⼒学指标，影响管材耐压性能的既有机械设备因素，也有原材料和配⽅因素，同时也要考虑⼯艺的相应调整。
如挤出螺杆和机筒的间隙不宜过⼤；更⼤的供料量和更⼤的压缩⽐；设计合理的配⽅，并进⾏相应合理的⼯艺调整，将塑化度控制在60%~65%。
市场常见的UPVC给⽔管以灰⾊为主，同⼀规格的较UPVC排⽔管壁更厚，耐冲击性能也远⼤于UPVC排⽔管。
尽管UPVC给⽔管本⾝的刚性较⼤，低温耐压性能优良，20℃耐压环应⼒可⼤于42MPa，是⽬前市场上出现的建筑⽤给⽔塑料管中⽤量最⼤的，但其⾼温耐压性很差，因此只能⽤于塑料管中⽤量最⼤的，但其⾼温耐压性很差，因此只能⽤于60℃以下冷⽔或低温热⽔管道系统。
⽤户使⽤时应注意。
穿线管的材料成分没有硬性规定，但凡能达到标准要求的名项性能，均可作为穿线管使⽤。
如交联聚⼄烯管、PE管，PVC穿线管。
因此此类管是依据⽤途概括的⼀类管。
本篇针对⽤户常见的PVC穿线管作⼀简单介绍。
PVC穿线管按联结形式分为螺纹套管和⾮螺纹套管，以⾮螺纹套管见多；按机械性能分为低机械应⼒套管（简称为轻型）、中机械应⼒套管（简称为中型）、⾼机械应⼒套管（简称为重型）和超⾼机械应⼒套管（简称为超重型）；按弯曲特点分为硬质套管、半硬质套管，其中硬质套管⼜分为冷弯型硬质套管和⾮冷弯型硬质套管。

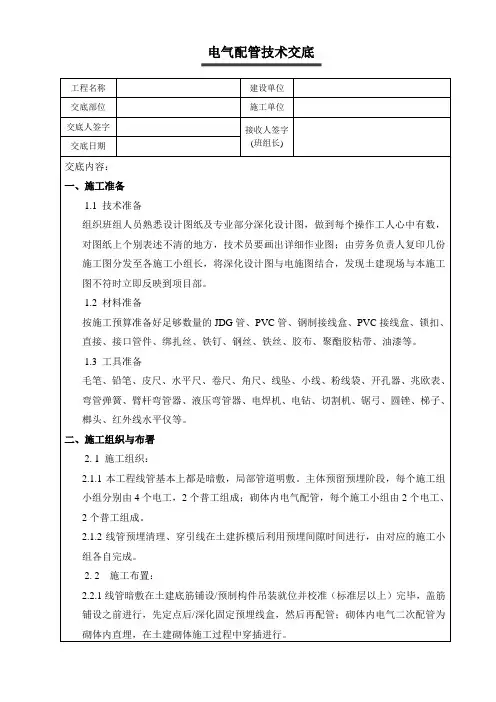

电气配管技术交底
工程名称建设单位交底部位施工单位交底人签字接收人签字(班组长)交底日期3.4 稳埋盒、箱：3.4.1砖墙稳埋箱、盒（1）预留箱子孔洞：根据设计图及深化设计图规定的箱预留具体位置，随土建砌体电工配合施工，在图纸所示标高处预留出进入箱子的管子，将管子甩在箱子预留孔外，线管必须垂直进入箱子，管口端用管帽堵好，等待最后一管、一孔的进入箱子稳埋完毕。
如下图：砖墙上配电箱盒预埋（2）隔墙稳埋开关盒、插座等底盒。
如在砖墙、泡沫混凝土墙等，在砌砖完成后进行开关插座底盒的安装，对土建砌体时预留孔不够的适当切槽再安装，按设计标高将预留管接入盒子，将盒子调平，调正后用水泥沙浆固定。
（注：二次墙体部位有内保温处线盒出墙5cm，无保温处线盒出墙1cm）。
3.4.2顶板稳埋线盒首先在线盒里填木屑，用胶带封好，现浇混凝土楼板模板铺完后，根据深化设计图标注出灯位的位置尺寸，用钉子将盒子牢固固定在模板上。
定位时需注意的是：必须根据结构梁柱来定位。
如下图：工程名称建设单位交底部位施工单位交底人签字接收人签字(班组长)交底日期线盒安装（定位→标识→固定线盒→接管）3.4.3盒、箱固定应平整、牢固，灰浆饱满，收口平整，纵横坐标标志准确，符合设计要求，偏差不大于5mm,两相邻的盒子边于边之间为12mm。
3.5 暗敷管路3.5.1 管路连接3.5.1.1 塑料管管路连接应使用直接粘接连接（包括端接头接管）。
在管路连接前插管外壁应干净，用小刷子沾配套供应的塑料管粘接剂，均匀涂抹在管外壁上，将管子旋转插入直接；管口应插到位。
粘接剂性能要求粘接后1分钟内不移位，粘性保持时间长，并具有防水性。
3.5.1.2 JDG管JDG管连接，安装时先把导管与管接头插紧定位后，再持续拧紧螺钉，使导管与管接头成一整体，连接后，在连接处用胶带缠好，以防水泥砂浆进入管路。
连接如图：工程名称建设单位交底部位施工单位交底人签字接收人签字(班组长)交底日期线管连接（注意：接头处螺帽拧断、胶带严密包扎接头）3.5.1.3 厚壁钢管，主要是埋地钢管，采用套管连接，钢管暗埋连接采用套管连接，套管长度为管外径1.5~3倍，管与管的对口处须位于套管的中心，管口要平整无毛刺铁屑，焊接应牢固严密；进入线盒的钢管应弯灯叉，以便平直进入，管盒连接采用套丝加锁母连接，管口宜出盒内壁3毫米，管口用水泥卷纸塞住，盒内再填充水泥纸。
线管介绍和配管规范
线管介绍和配管规范(总8页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--线管介绍及配管规范第一部分线管介绍一、线管分类SC：焊接钢管TC：电线管（薄钢管）PC/PVC：硬质塑料管/聚氯乙烯硬管CT：电缆桥架CP：金属软管SR：钢线槽RC：水煤气管KPC波纹管二、线管解释1、焊接钢管SC管是钢导管的英文单词 steel conduit 的开头字母缩写。
SC新的标准标注，同于原来的G，应该是电线管，（也就是通常说的厚壁电线管）。
TC管是薄壁电线管。
RC管通于原来标注的GG，是通常说的水煤气管。
以上通称焊接钢管。
2、非金属管PC/PVC硬质塑料管/聚氯乙烯硬管FPC半硬管KPC波纹管3、桥架CT是桥架敷设。
桥架分为金属桥架和非金属桥架，其中金属桥架分为防火桥架和普通桥架，金属桥架按照制作工艺分为盒式桥架和梯形桥架。
消防上一般使用金属防火桥架。
4、目前几种常见的金属线管KBG、JDG是薄壁电线管的一个变种，它属于行业标准标注，不是国标和SC管等不是一回事，SC管是规范上的焊管而且是厚壁的，壁厚通常不小于3mm。
KBG是扣压式电气导管，使用专用的压钳将套接管与导管压接紧固。
JDG是紧固式电气导管，套管与导管使用用螺丝紧固。
JDG、KBG管成为镀锌钢管，不用防腐、不用跨接，颜色是黄色的。
壁厚为左右。
广泛应用，节省钢材。
安装简便，功效高。
但要用正规厂家的，否则弯曲时，易扁、开裂。
要用配套的弯曲工具和弹簧。
JDG管JDG导管系列产品是我公司在吸收国内外同类先进技术的改进型，与日本JIS工业标准相一致，并与GB50303、GB50300相吻合，即改变了传统熔焊和套丝复杂的施工工艺，也弥补了国内市场同类产品易滑扣等不良现象。
选材精当JDG导管及系列产品均采用优质钢材，经精密加工而成，双面镀锌，既美观，又有良好的防腐性能。
施工方便无需电焊机和套丝设备，也不需做跨接地线，无须刷漆，省去了传统熔焊和套丝等复杂的施工工序（如果作为明敷设消防电线管使用时需要刷金属防火涂料）。
电气二次配管技术方案
电气二次配管技术方案背景在电气工程中，二次配管是指在设备和仪表控制线气石的连接中，通过塑料或者金属管将导线传输到控制设备或仪器上的一种方法。
电气二次配管的主要目的是保护导线，并防止破坏或意外接触将导致短路或电击危险。
同时，二次配管还能减少电磁污染和提高设备安全性能。
因此，在电气工程领域，对于二次配管技术的研究和实践非常重要。
本文将针对电气二次配管技术方案进行详细介绍和分析。
电气二次配管技术方案1. 必要性在电气工程中，设备和仪器之间的连接是非常重要的一环，因为它直接涉及到设备和仪器的控制和数据传输。
为了避免连接线和导线受到外界的干扰，附加通信线及供电线的各类传输干扰，就需要电气二次配管技术的支持，它可以一定程度上隔离外界的影响，保证设备和仪器的正常工作和安全运行。
2. 二次配管分类在电气工程中，二次配管一般有两种方式：金属管配管和PVC管配管。
2.1 金属管配管金属管配管是一种传统的二次配管方式，一般采用电缆铠装管、灯胶铠装管等。
这种方式的优点是线路稳定性好，使用寿命较长，对于金属敷设的线路有良好的封装和保护作用。
但是，金属管配管的缺点也是比较明显，铠装管重量较大、成本较高，敷设过程复杂，而且相对于PVC管配管来说，阻尼效果不如PVC管。
因此，在实际工程中，很少采用金属管配管。
2.2 PVC管配管PVC管配管是一种常用的配管方式，它采用聚氯乙烯制成管道，在使用场合中具有重量轻、成本低、易敷设等优点。
而且，PVC管具有阻尼和减震的效果，能够更好地保护线路。
然而，PVC管的密封性较差，比较容易受损，而且对于紫外线的抵抗能力较弱，容易在阳光下老化。
此外，长时间使用容易变形，因此在环境恶劣的情况下，需要考虑PVC管的使用寿命和维护成本。
3. 二次配管布线方式在电气工程中，二次配管布线方式一般有两种：边柜式和集中式。
3.1 边柜式布线边柜式布电线是一种将电气二次配管布线连接到边柜（又称电缆接头箱）中，边柜中包含断路器、接触器、保险丝等元件，负责电气设备和电器设备之间的联接。
电气安装配管符号表示方法
电气安装配管符号表示方法一、电线穿线管一般有：PVC管：PC20 扣压式镀锌薄壁电线管：KBG20、焊接钢管：SC20 紧定式镀锌薄壁电线管：JDG20、二、电气设计施工图中常用线路敷设方式：SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CEC：是沿楼板暗敷设CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内FC：暗敷设在地面内ACC：暗敷设在不能进入的吊顶内WS：沿墙面明敷设SCE：吊顶内敷设,要穿金属管三、导线穿管表示：SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管30CCS50为50mm2的镀铜钢绞线四、导线敷设方式的表示：DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷五、灯具安装方式的表示：CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR 沿屋架或跨屋架：BE沿柱或跨柱：CLE 穿焊接钢管敷设：SC穿电线管敷设：MT 穿硬塑料管敷设：PC电缆沟敷设：TC 电缆桥架敷设：CT金属线槽敷设：MR 塑料线槽敷设：PR用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB穿阻燃半硬聚氯乙烯管敷设：FPC六、导线敷设部位的标注沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC沿或跨柱敷设：AC 暗敷设在柱内：CLC沿墙面敷设：WS 暗敷设在墙内：WC沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC吊顶内敷设：SCE 地板或地面下敷设：FC七、下面将最常用的电线电缆型号中字母的含义介绍一下：1)类别、用途代号A-安装线???? ?B-绝缘线?????JK-绝缘架空电缆K-控制电缆?? ? N-农用电缆R-软线U-矿用电缆Y-移动电缆 C-船用电缆M-煤矿用ZR-阻燃型NH-耐火型ZA-A级阻燃ZB-B 级阻燃ZC-C级阻燃WD-低烟无卤型2）导体代号T—铜导线（略）L-铝芯3）绝缘层代号V—PVC塑料YJ—XLPE绝缘X—橡皮Y—聚乙烯料F—聚四氟乙烯4）护层代号V-PVC套Y-聚乙烯料N-尼龙护套P-铜丝编织屏蔽P2-铜带屏蔽L-棉纱编织涂蜡克Q-铅包5）特征代号B-扁平型R-柔软C-重型Q-轻型G-高压H-电焊机用S-双绞型6）铠装层代号2—双钢带3—细圆钢丝4—粗圆钢丝7）外护层代号1—纤维层2—PVC套3—PE套2、最常用的电气装备用电线电缆及电力电缆的型号示例VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VLV—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆KVV—聚氯乙烯绝缘聚氯乙烯护套控制电缆227IEC 01（BV）—简称BV，一般用途单芯硬导体无护套电缆227IEC 02（RV）—简称RV，一般用途单芯软导体无护套电缆227IEC 10（BVV）—简称BVV，轻型聚氯乙烯护套电缆227IEC 52（RVV）—简称RVV，轻型聚氯乙烯护套软线227IEC 53（RVV）—简称RVV，普通聚氯乙烯护套软线BV—铜芯聚氯乙烯绝缘电线BVR—铜芯聚氯乙烯绝缘软电缆BVVB—铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆JKLYJ—交联聚乙烯绝缘架空电缆YC、YCW—重型橡套软电缆YZ、YZW—中型橡套软电缆YQ、YQW—轻型橡套软电缆YH—电焊机电缆3、规格规格又由额定电压、芯数及标称截面组成。
电气照明配管类型及配管要求
管道（暗管）敷设1）暗配管宜沿最近的路线敷设，并应尽量减少弯曲；埋入砖墙或混凝土内的管子，离表面的净距不应小于15mm。
2）当电线管需要弯曲敷设，其转角必须大于90°。
每条暗线严禁有三个以上的转角，且不得有“S”弯。
在转弯处不得有皱折和瘪坑，以免磨损电线。
3）埋于地下的电线管应做防腐，线管排列应整齐，在穿过建筑物基础时，应加保护管。
4）电线管路的转弯处，弯扁程度不应大于管径的10%，弯曲半径不小于管外径的6倍；埋设于地下或混凝土楼板内时，不应小于管外径的10倍。
5）在电线管超过下列长度时，中间应当加设接线盒或拉线盒。
其位置应便于穿线。
①、管子长度超过30m，无弯曲时；②、管子长度超过20m，有一个弯曲时；③、管子长度超过15m，有两个弯曲时；④、管子长度超过8m，有三个弯曲时；在垂直敷设时，装设接线盒或拉线盒的距离为15m。
6）钢管内不应有铁屑或毛刺，管口应光滑无毛刺。
7）薄壁钢管必须采用丝口连接或紧定套管，严禁熔焊。
8）厚壁钢管主要采用套管连接。
套管连接时，套管长度为连接管外径的1.5～3倍。
接缝处在套管中央。
在套管两端施焊。
严禁采用两管对焊。
9）PVC塑料管接头（盒接、直接）应粘接牢固。
固定点25以下不超过1m，25（含）以上不超过1.5m。
10）钢管进入灯头盒、开关盒、拉线盒、接线盒以及箱体时，管口露出箱（盒）应小于5mm。
11）软管与钢管或设备连接应用软管接头连接，软管应用管卡固定，其固定距离不应大于1m，不得利用金属软管作为接地导体。
12）管内绝缘导线的额定电压不应低于500V。
13）管内穿线应在建筑物的抹灰、粗装修和地面工程结束后进行，在穿入导线前，应先将管子中的积水以及杂物清除干净。
14）不同系统、不同电压、不同电流类别的线路不应穿于同一根管内或线槽内的同一根孔槽内。
15）导线在管内不得有接头和扭结，其接头应在接线盒内进行连接。
16）管内导线的总截面积（包括线外保护层）不应超过管子截面积的40%。
