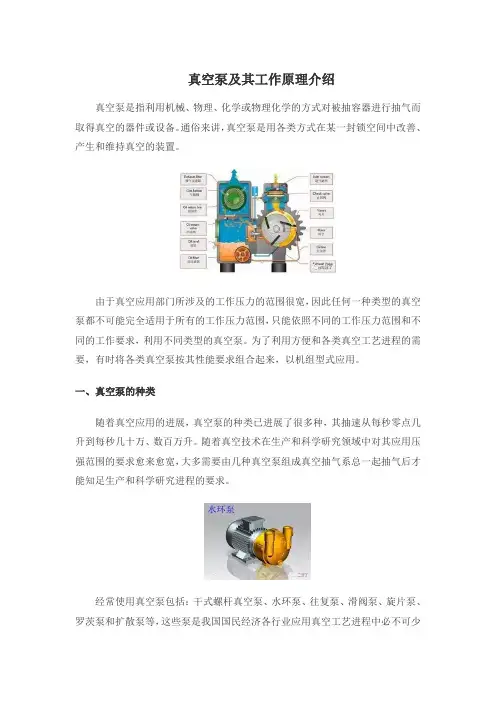

真空泵及其工作原理介绍
真空泵及其工作原理介绍真空泵是指利用机械、物理、化学或物理化学的方式对被抽容器进行抽气而取得真空的器件或设备。
通俗来讲，真空泵是用各类方式在某一封锁空间中改善、产生和维持真空的装置。
由于真空应用部门所涉及的工作压力的范围很宽，因此任何一种类型的真空泵都不可能完全适用于所有的工作压力范围，只能依照不同的工作压力范围和不同的工作要求，利用不同类型的真空泵。
为了利用方便和各类真空工艺进程的需要，有时将各类真空泵按其性能要求组合起来，以机组型式应用。
一、真空泵的种类随着真空应用的进展，真空泵的种类已进展了很多种，其抽速从每秒零点几升到每秒几十万、数百万升。
随着真空技术在生产和科学研究领域中对其应用压强范围的要求愈来愈宽，大多需要由几种真空泵组成真空抽气系总一起抽气后才能知足生产和科学研究进程的要求。
经常使用真空泵包括：干式螺杆真空泵、水环泵、往复泵、滑阀泵、旋片泵、罗茨泵和扩散泵等，这些泵是我国国民经济各行业应用真空工艺进程中必不可少的主力泵种。
最近几年来，伴随着我国经济持续高速进展，真空泵相关下游应用行业维持快速增加势头，同时在真空泵应用领域不断拓展等因素的一起拉动下，我国真空泵行业实现了持续稳固地快速的进展。
二、真空泵的整体结构式与传动方式真空泵的泵体的布置结构决定了泵的整体结构：1)、立式结构：进、排气口水平设置，装配和连接管路都比较方便。
但泵的重心较高，在高速运转时稳固性差，故这种型式多用于小泵；2)、卧式结构：泵的进气口在上，排气口在下。
有时为了真空系统管道安装连接方便，可将排气口从水平方向接出，即进、排气方向是彼此垂直的。
现在，排气口能够从左或右两个方向开口，除接排气管道一端外，另一端堵死或接旁通阀。
这种泵结构重心低，高速运转时稳固性好。
一样大、中型泵多采纳此种结构。
泵的两个转子轴与水平面垂直安装。
这种结构装配间隙容易操纵，转子装配方便，泵占地面积小。
但泵重心较高且齿轮拆装不便，润滑机构也相对复杂。
真空热处理炉介绍
真空热处理炉介绍全文共四篇示例，供读者参考第一篇示例：真空热处理炉是一种广泛应用于金属、陶瓷、玻璃等材料的热处理设备，它通过在真空环境下进行加热、保温和冷却的过程，改善材料的物理性能和化学性能。
真空热处理炉具有温度均匀、温度控制精准、能耗低、环保等优点，在现代工业生产中得到了广泛的应用。
一、真空热处理炉的工作原理真空热处理炉是利用真空环境进行热处理的设备，其主要工作原理是通过将加热元件放入真空室内，利用电加热的方式提高室内温度，使待处理的材料在真空环境下进行均匀加热。
经过一定时间的加热保温后，再通过控制冷却系统将材料冷却至室温。
整个过程中，可以实现对材料温度、保温时间等参数进行精确控制，从而达到所需的热处理效果。
真空热处理炉主要由真空室、加热元件、控制系统、冷却系统和排气系统等部分组成。
真空室是真空热处理炉的核心部件，它能够在真空环境下进行高温加热和保温，并且具有较好的保温性能。
加热元件通常采用电阻加热器或电磁感应加热器，用于提供加热功率以及控制加热温度。
控制系统则负责监控和控制加热温度、保温时间、冷却速度等参数，以确保热处理过程的稳定性和准确性。
冷却系统则负责将材料冷却至室温，并且通常采用水冷或气冷方式进行散热。
排气系统则用于将真空室内的气体排放出去，维持真空环境。
真空热处理炉广泛应用于电子、航空航天、汽车、机械、医疗器械等行业，用于改善材料的硬度、韧性、耐腐蚀性、抗疲劳性等性能。
在电子行业，真空热处理炉常用于半导体材料的退火、固化等过程；在航空航天领域，真空热处理炉则用于航空发动机零部件的强度提升和表面处理；在汽车制造业，真空热处理炉可以用于汽车发动机、变速箱等零部件的强度提升和寿命延长。
随着现代工业技术的不断发展，真空热处理炉也在不断更新换代，并且出现了许多新型的真空热处理设备。
采用高温合金材料制成的真空热处理炉具有更高的温度范围和更长的使用寿命；采用自动化控制系统的真空热处理炉可以实现远程监控和智能化操作；采用能源回收技术的真空热处理炉具有更高的能效和更低的能耗。

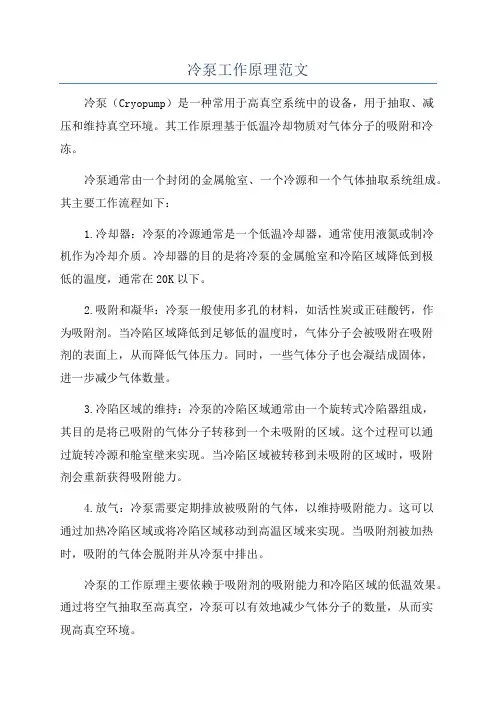

冷泵工作原理范文
冷泵工作原理范文冷泵（Cryopump）是一种常用于高真空系统中的设备，用于抽取、减压和维持真空环境。
其工作原理基于低温冷却物质对气体分子的吸附和冷冻。
冷泵通常由一个封闭的金属舱室、一个冷源和一个气体抽取系统组成。
其主要工作流程如下：1.冷却器：冷泵的冷源通常是一个低温冷却器，通常使用液氮或制冷机作为冷却介质。
冷却器的目的是将冷泵的金属舱室和冷陷区域降低到极低的温度，通常在20K以下。
2.吸附和凝华：冷泵一般使用多孔的材料，如活性炭或正硅酸钙，作为吸附剂。
当冷陷区域降低到足够低的温度时，气体分子会被吸附在吸附剂的表面上，从而降低气体压力。
同时，一些气体分子也会凝结成固体，进一步减少气体数量。
3.冷陷区域的维持：冷泵的冷陷区域通常由一个旋转式冷陷器组成，其目的是将已吸附的气体分子转移到一个未吸附的区域。
这个过程可以通过旋转冷源和舱室壁来实现。
当冷陷区域被转移到未吸附的区域时，吸附剂会重新获得吸附能力。
4.放气：冷泵需要定期排放被吸附的气体，以维持吸附能力。
这可以通过加热冷陷区域或将冷陷区域移动到高温区域来实现。
当吸附剂被加热时，吸附的气体会脱附并从冷泵中排出。
冷泵的工作原理主要依赖于吸附剂的吸附能力和冷陷区域的低温效果。
通过将空气抽取至高真空，冷泵可以有效地减少气体分子的数量，从而实现高真空环境。
冷泵具有以下优点：1. 高减压能力：冷泵可以将气体压力减至十分低的水平，通常可以达到10^-9 Torr以下的真空度。
2.无油无污染：由于冷泵不需要润滑剂，因此无油无污染，不会对被抽取的气体产生任何污染。
3.高效能：冷泵能够在短时间内将气体抽取至高真空状态，使得真空系统能够快速达到工作状态。
4.可靠性：由于冷泵没有流动部件，因此具有较长的使用寿命和稳定的工作性能。
然而，冷泵也存在一些限制和局限性：1.成本较高：冷泵的制造成本相对较高，特别是对于大型冷泵。
2.需要定期维护：冷泵需要定期维护和排放被吸附的气体，以保持其正常运行和吸附能力。
冷泵的工作原理
冷泵的工作原理
冷泵是一种在真空系统中用于去除非凝结性气体的设备。
它利用一种冷却剂（如液氮或液氧）通过热交换的方式把气体冷却至其凝结点以下，使其转变为液体或固体形式，从而实现气体的去除。
冷泵的主要工作原理包括以下几个步骤：
1. 低温固化：利用冷却剂使非凝结性气体冷却至其凝结点以下，使其变为液体或固体。
这一过程利用了冷却剂的低温特性，能够有效地将气体冷却至凝结点以下的温度。
2. 固化物吸附：冷却后的气体被吸附在冷泵的吸附剂表面上，吸附剂通常是一种具有高吸附性能的固体材料。
气体与吸附剂之间发生吸附反应，从而将气体固定在吸附剂表面上。
3. 冷凝物采集：吸附剂表面的冷凝物通过一定的方法进行采集，例如通过抽气、加热或振动等方式将冷凝物从吸附剂表面释放出来，并通过其他装置进行收集和处理。
冷泵的工作原理主要依靠冷却剂的冷却能力和吸附剂的吸附性能，能够将非凝结性气体在真空系统中进行有效的去除。
它广泛应用于各种科学研究、工业生产和高真空技术领域，为实现高真空状态提供了重要的技术手段。
卧式真空泵的工作原理
卧式真空泵的工作原理卧式真空泵是一种常用的真空设备，广泛应用于科研实验室、工业生产和医疗设备等领域。
它的工作原理是通过机械运动将气体排出系统，从而实现真空状态的创建。
在了解卧式真空泵的工作原理之前，首先需要了解一些真空度的概念。
真空度是指气体分子在一个容器中的密度，通常以压力的大小来表示。
真空泵的作用就是通过抽取气体分子，降低容器内的压力，从而达到所需的真空度。
卧式真空泵主要由转子、叶轮、密封装置和驱动装置组成。
其工作原理可以归结为以下几个步骤：1.气体进入泵体：当卧式真空泵开始工作时，气体通过进气口进入泵体内部。
在泵体中有一个旋转配有叶轮的转子，当转子开始旋转时，气体被吸入泵体。
2.气体被压缩：随着转子旋转，气体被叶轮推到较小的容积处，从而产生压缩效应。
叶轮的旋转速度很高，从而实现对气体的高速压缩。
在这个过程中，气体的压力和密度都会增加。
3.气体被排出：经过压缩后，气体被推入泵体的出气口。
在这个过程中，泵体内部的气压是逐渐升高的，同时泵体外部的气压是较低的。
这种气压差使得气体流向出气口并最终排出系统。
4.密封装置的作用：卧式真空泵还配有密封装置，其作用是防止泵体内外气体的混合。
密封装置包括静密封和动密封。
静密封通过接触面的良好配合实现，而动密封则是通过在转子轴上安装密封圈等装置来实现。
需要注意的是，卧式真空泵的工作过程需要一定的润滑和冷却措施。
润滑系统通常由泵体的一部分组成，泵内的机械轴承需要通过泵体中的油脂进行润滑。
另外，为了保持泵体的温度，有些卧式真空泵还配有冷却装置，比如水冷却系统和风扇等。
卧式真空泵的工作原理可总结为通过转子和叶轮进行气体的压缩和排出，实现对系统内气体的抽取。
其中密封装置的作用是确保在工作过程中，泵体内外气体不会发生混合。
润滑和冷却装置则是为了保持泵体的正常运行和延长泵的使用寿命。
总之，卧式真空泵是一种基于机械运动的真空设备，通过压缩和排出气体来创建真空。
正是由于其简单可靠的工作原理，卧式真空泵在各个领域都得到了广泛的应用。
水环式真空泵工作原理
水环式真空泵工作原理水环式真空泵是一种常用的真空泵，其工作原理基于水环的旋转和液体的密封。
它主要由泵体、叶轮、水环、进气口、出气口和冷却装置等组成。
工作原理如下：1. 泵体：水环式真空泵的泵体通常为圆筒形，内部有一个叶轮和一个水环。
2. 叶轮：叶轮位于泵体内部，固定在主轴上。
当叶轮旋转时，它会通过离心力将水环推向泵体壁，并形成一个密封的水环。
3. 水环：水环是水环式真空泵的核心部件，它由水和气体组成。
当叶轮旋转时，水环会形成一个密封的环形空间，将气体吸入并排出。
4. 进气口：进气口位于泵体的一侧，用于将气体引入泵体内部。
5. 出气口：出气口位于泵体的另一侧，用于将抽出的气体排出泵体。
6. 冷却装置：水环式真空泵在工作过程中会产生热量，为了保持泵体的温度稳定，通常需要配备冷却装置。
冷却装置可以是水冷却或风冷却方式。
工作过程如下：1. 启动：当水环式真空泵启动时，叶轮开始旋转，形成一个密封的水环，并在泵体内部形成一个负压区域。
2. 进气：气体通过进气口进入泵体，进入水环内部。
由于水环的旋转和离心力的作用，气体被推向泵体壁，并被水环吸附。
3. 压缩：随着叶轮的旋转，气体被推向泵体出气口的方向，逐渐被压缩。
4. 排气：当气体被压缩到一定程度时，通过出气口排出泵体，形成真空。
5. 冷却：在工作过程中，水环式真空泵会产生热量，为了保持泵体的温度稳定，需要进行冷却。
冷却装置会将热量带走，保持泵体的正常工作温度。
优点和应用：水环式真空泵具有以下优点：1. 能够实现较高的真空度：水环式真空泵在适当的工况下能够实现较高的真空度，通常可达到10^-2 mbar。
2. 抗污染性强：水环式真空泵的水环可以起到密封和冷却的作用，能够有效阻止气体和污染物进入泵体。
3. 适用范围广：水环式真空泵适用于各种气体的抽取，包括湿气和蒸汽。
4. 结构简单，维护方便：水环式真空泵的结构相对简单，维护和保养相对容易。
水环式真空泵在许多领域得到广泛应用：1. 化工工业：用于气体抽取、真空蒸馏和真空干燥等工艺过程。
真空压缩机的工作原理
真空压缩机的工作原理真空压缩机是一种机械设备，用于将气体或气体混合物从一个相对较高的压力维持在一个较低的压力。
它通常由几个主要组件组成，包括压缩机头、冷却装置、排气装置和控制系统。
下面将详细介绍真空压缩机的工作原理。
首先，真空压缩机的工作过程可以分为吸入和排出两个阶段。
在吸入阶段，压缩机头会通过吸气阀或吸气室将气体或气体混合物从压力较高的环境中吸入。
在排出阶段，压缩机头会将吸入的气体或气体混合物压缩到较低的压力，并将其排出。
其次，真空压缩机的工作原理涉及到几个关键的物理原理，包括压缩原理、热力学原理和动力学原理。
压缩原理：真空压缩机通过增加气体的分子运动速度和减少分子间的距离来增加气体分子的密度，从而实现气体的压缩。
压缩机头内部有一个活塞或旋转叶片，通过运动将气体压缩到较低的体积，从而使气体的分子间距离减小。
热力学原理：真空压缩机在压缩气体时会产生热量，这是因为气体分子的运动速度增加，导致分子之间的相互作用增强。
为了防止压缩机过热，通常会在压缩机上设置冷却装置，如冷却风扇或冷却水循环系统，以将热量排出。
动力学原理：真空压缩机通常由电动机驱动，通过能量转换将机械能转化为气体分子的动能。
电动机提供的驱动力使得压缩机头的活塞或旋转叶片产生固定的运动，从而在压缩机头内部形成负压，并将气体吸入。
此外，真空压缩机的工作过程还涉及到排气装置和控制系统的协调配合。
排气装置通常包括一个排气阀，用于控制气体的排放。
当压缩机将气体压缩到所需的压力时，排气阀会打开，将压缩的气体排出。
控制系统通常包括传感器和控制器，用于监测和控制压缩机的运行状态，如压力、温度和功率等。
总结起来，真空压缩机通过压缩原理、热力学原理和动力学原理实现气体的压缩和排放。
它是一种重要的工业设备，广泛应用于各个领域，包括制造业、化工、电子、医疗和半导体等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
真空冷却
一、真空冷却的原理及特点
原理包含三部分内容：
1、根据水蒸发吸热的原理，吸走物体的热量；
2、根据气压高、水的沸点高，气压低、水的沸点低的特点；通过降低气压、降低水的沸点，让水在低温下就开始蒸发。
3、通过热交换或者排除内部水蒸气的方式，将内部热量导出。
二、真空冷却的应用及其常用设备
（一）旋片真空泵、捕水器组合系统和果蔬真空预冷机
利用旋片真空泵完全可以达到果蔬预冷所需的真空度（≤660Pa），但是如前所述，真空冷却的原理正是利用水份汽化时吸热而造成自身降温。
因此，在冷却过程中会产生
水汽，如果水汽直接进入旋片泵，将引起泵油的乳化，不但影响泵的性能而且会对泵
体本身造成损害。
解决的办法是在泵的前面增加一套捕水器，利用低温将水汽凝结成
水而排掉。
为此必须再配置制冷系统，让除去了水汽的空气再经真空泵排出。
果蔬真空预冷机一般都是根据以上原理而设计制成的，其基本组成是真空箱体、捕水器、制冷机组和旋片式真空泵。
将一般果蔬从30℃左右冷却到3℃以下，只需30分钟。
（二）水力喷射真空技术和常温型真空速冷机
熟食品的冷却不同于果蔬的预冷，起始温度很高，一般在90℃以上，冷却过程中会有大量的水汽逸出，因此，如果还是采用旋片真空泵、捕水器组合系统，势必捕水器和
制冷机组都要配得很大，不但机组庞大而且能耗很高，极不经济。
而将水力喷射真空
技术应用于熟食品的快速冷却，可以取得很好的效果。
该项技术集抽真空、冷凝、排水三种功能予一体。
它是利用一定压力的水流，通过对
称均布成一定侧斜度的喷咀高速喷出，聚合在一个焦点上，于是在周围形成负压，使
与之相通的真空箱内产生真空。
另外，由于水蒸汽与喷射水流直接接触，进行热交换，绝大部分的蒸汽凝结成水，通过扩压管被排除，体积大大缩小，这样又可进一步形成
更高的真空。
其优点是：
（1）抽速大，降温快
（2）无油真空系统，不怕水汽
（3）无捕水器，结构简单，价格便宜
（4）运动部件少，故障率低
熟食品从90℃以上冷却至常温一般只需12分钟。
该项技术也有其缺点：
（1）高速水流冲击力大，一些部件容易腐蚀，一般半年左右需要调换。
上海锦立保鲜科技有限公司采用新的材料、新的设计，大大提高了耐用性。
（2）冷却温度与工作水温有关，因此，随季节而变化，冬天可冷却到较低的温度、夏天只能冷却到较高的温度。
因为它的工作介质通常是普通的自来水，其温度随着气温而升降。
系统中压力下降时，水的沸点温度也随之下降，当下降到相应水温时，作为工作介质的水也会汽化，于是压力就再也降不下去了，这时被冷却物品的温度也就很难再降低了。
如果有温度比较均衡的地下水或冰水可供使用，当然也可得到比较低而恒定的冷却温度。
一般而言，使用这种机型，冷却的终点温度要比水温高2-5℃。
这就是为什么把这种机型称为常温型真空速冷机，为什么说只能“冷却至常温”的原因。
（三）双级真空系统和低温型真空速冷机
一般用户是没有地下水或冰水可供利用的，那么有没有可以不受气温影响，将冷却终点温度降得更低而又比较稳定的真空冷却技术设备呢？
如前所述，水力真空系统可将熟食品从90℃以上快速冷却到常温，这时水汽已大为减少。
但再要往下冷却确实勉为其难了。
而旋片真空泵、捕水器组合系统可将被处理物从30℃左右冷却到1-5℃。
如能把二者结合起来，形成一个双级真空系统，让不怕水汽的无油真空系统先开始工作，待被处理物冷却到较低温度时启动第二个系统，自然可以达到很低的冷却温度。
这种双级真空系统的配置可以充分发挥两种系统的长处，又避开了各自的短处。
熟食品从90℃以上冷却到10℃以下，只需30分钟。
（四）复合真空冷却技术和中温型真空速冷机
上述低温型真空速冷机，虽然能够不受气候限制将被处理物品的温度降得很低，但机组机构复杂，体积庞大，造价较高。
而且难免还会有水汽进入旋片真空泵，须经常更换真空泵油。
熟食品从90℃以上冷却到20℃以下只需25分钟。
