1221技锅炉炉膛火焰电视监视系统用户手册P-FCC01

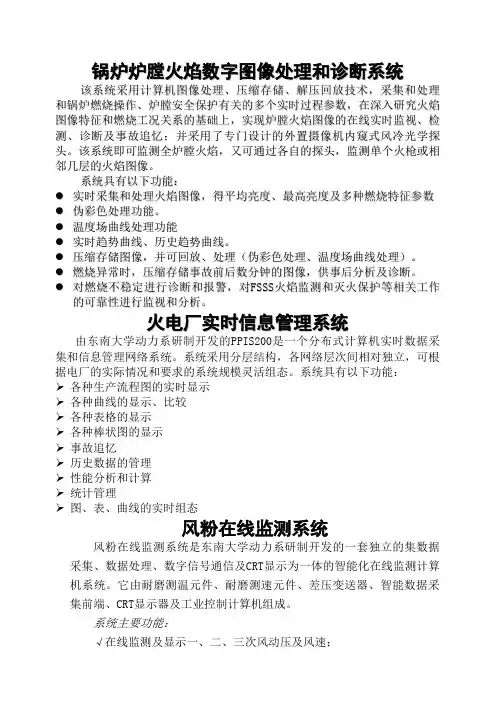

锅炉炉膛火焰数字图像处理与诊断系统
锅炉炉膛火焰数字图像处理和诊断系统该系统采用计算机图像处理、压缩存储、解压回放技术，采集和处理和锅炉燃烧操作、炉膛安全保护有关的多个实时过程参数，在深入研究火焰图像特征和燃烧工况关系的基础上，实现炉膛火焰图像的在线实时监视、检测、诊断及事故追忆；并采用了专门设计的外置摄像机内窥式风冷光学探头。
该系统即可监测全炉膛火焰，又可通过各自的探头，监测单个火枪或相邻几层的火焰图像。
系统具有以下功能：●实时采集和处理火焰图像，得平均亮度、最高亮度及多种燃烧特征参数●伪彩色处理功能。
●温度场曲线处理功能●实时趋势曲线、历史趋势曲线。
●压缩存储图像，并可回放、处理（伪彩色处理、温度场曲线处理）。
●燃烧异常时，压缩存储事故前后数分钟的图像，供事后分析及诊断。
●对燃烧不稳定进行诊断和报警，对F S S S火焰监测和灭火保护等相关工作的可靠性进行监视和分析。
火电厂实时信息管理系统由东南大学动力系研制开发的PPIS200是一个分布式计算机实时数据采集和信息管理网络系统。
系统采用分层结构，各网络层次间相对独立，可根据电厂的实际情况和要求的系统规模灵活组态。
系统具有以下功能：各种生产流程图的实时显示各种曲线的显示、比较各种表格的显示各种棒状图的显示事故追忆历史数据的管理性能分析和计算统计管理图、表、曲线的实时组态风粉在线监测系统风粉在线监测系统是东南大学动力系研制开发的一套独立的集数据采集、数据处理、数字信号通信及CRT显示为一体的智能化在线监测计算机系统。
它由耐磨测温元件、耐磨测速元件、差压变送器、智能数据采集前端、CRT显示器及工业控制计算机组成。
系统主要功能：√在线监测及显示一、二、三次风动压及风速；√在线监测及显示煤粉浓度；√参数越线报警（显示变色）；√参数在线修改。
系统特点：√系统采用分布式结构，可靠性高；√画面直观，参数显示正确，无虚假信号；√测点更改、添加及删除方便；√人机界面友好，参数在线设置及修改方便；√计算机系统结构简单，可采用一体化或嵌入式计算机表盘安装；√无计算机2000年问题。
全炉膛火焰监视系统说明书
■目录■1用途-----------------------------1 2结构原理及功能特点-----------------1 3主要技术指标----------------------------3 4安装-----------------------------------4 5调试与使用-----------------------------9 6维护----------------------------------11 附录1一头一尾全炉膛火焰监视系统接线图------12 附录2两头一尾全炉膛火焰监视系统接线图------17 附录3四头一尾全炉膛火焰监视系统接线图------22 附录4T G-21025H C型画面合成器操作步骤------30 附录5双风机接线及操作说明------------------371 用 途全炉膛火焰监视系统是光学、机械、电子一体化产品，适用于火力发电机组锅炉、石油化工、冶炼等行业各种窑炉的全炉膛火焰监视。
对于使用环境有防爆要求的，我厂可按Exed ⅡBT6防爆标准，提供防爆型全炉膛火焰监视系统。
2 结构原理与功能特点2.1产品型号传动方式 齿条传动 齿条传动 无传动机构 仪表级风源 用户自备 系统自带 用户自备 一头一尾型 HL-2308H HL-2308H2 HL-2308H3 两头一尾型 HL-2308H/2 HL-2308H2/2 HL-2308H3/2 四头一尾型 HL-2308H/4HL-2308H2/4HL-2308H3/42.2结构原理该系统由六个系统部分组成（见图1）：①输像系统 ②控制系统 ③监视器 ④传动装置 ⑤支架⑥气源过滤系统图 1 平插式火焰监视系统示意图防护室炉墙控制箱控制器监视器气源滤清器中控室AC220V 5AAC220V 1A0.15 0.4MPa 0.2m /min.3~气源过滤系统支架该系统由内窥式光学成像系统直接伸入炉膛内，将点火初期炉膛内各层燃烧器工作情况和正常燃烧后炉膛内燃烧火球动态情况，经高温窥视镜成像后，由摄像机转换成视频信号，经视频电缆传送到集控室内，再由监视器将图像还原到荧屏上，进而反映炉膛内火焰全部燃烧情况。
炉膛火焰监视
炉膛火焰电视监视装置1、概述FTV-A-Ⅰ型火焰电视监视装置具有体积小、重量轻、外形美观、用风量小、耐高温、安全可靠等优点。
镜头从炉壁上部插入炉膛内，监视全炉膛燃烧状态的彩色工业电视监视系统，可使操作者在控制室内的监视器屏幕上看到炉膛内火焰的真实图像。
当潜望镜一旦失去风冷保护或摄像机保护部分出现故障至使保护罩超温时输像系统能自动退出现场，以保护输像系统不被损坏。
当工作环境恢复正常时，可通过设在显示箱或控制箱上的按钮将输像系统送入工作现场正常监视火焰。
该装置在锅炉点火，小负荷运行，输煤系统等发生危害正常运行故障时，能及时显示炉内出现异常情况的电视图象，从而采取措施，有助于防止炉膛爆炸。
它是锅炉安全、经济运行不可缺少的装置。
2、装置技术参数2.1观察视场角：90º、120º；2.2镜头耐热温度：≤1800℃，保护罩工作环境温度≤70℃；2.3仪表风源：风压≥0.3Mpa、流量≥18m3/h、风温≤50℃、含油量≤10mg/m3；2.4工作电源：现场220V、60Hz、300W；控制室220V、60Hz、1000W。
2.5装置进退条件2.5.1当潜望管入口风压低于0.04MPa时，输像系统自动退出工作现场。
2.5.2当保护罩内温度高于75℃时，输像系统自动退出工作现场。
2.5.3以上两参数不越限时，可手动将输像系统送入或退出工作现场。
13、装置构成装置由输像系统、保护系统、运动系统、控制系统、控风系统组成，见图1装置构成简图。
炉壁支承板连接板保护套输像系统支架监 视 器显示箱控制箱图1 F TV -A 型装置构成简图运动系统3.1输像系统由于炉内温度高达1000℃以上，所以摄像机不能直接装于炉内摄取火焰图像，为此专门设计很长的潜望镜管插入炉膛内，其前端的镜头对炉内火焰成像，经潜望管传输到摄像机靶面上，再经电缆传给监视器。
因此，可以从监视器屏幕上看到炉膛内火焰的燃烧状态。
整个系统由光学元件构成通路。
锅炉炉膛火焰电视监视系统用户手册
锅炉炉膛火焰电视监视系统用户手册欢迎使用锅炉炉膛火焰电视监视系统！该系统是专门设计用于监视锅炉炉膛内的火焰情况，以确保锅炉运行的安全和高效。
本用户手册将详细介绍如何正确使用该系统。
1. 系统概述：锅炉炉膛火焰电视监视系统由炉膛内置摄像头、显示设备和控制台组成。
摄像头负责采集炉膛内的火焰图像，显示设备用于实时显示火焰图像，控制台用于操作和监视系统的工作状态。
2. 系统安装：请将摄像头安装在炉膛内部，确保其位置能够全面、清晰地拍摄到火焰情况。
将显示设备和控制台安装在指定的位置并连接好电源和信号线。
3. 系统操作：a. 开机与关机：- 首先，确保系统的电源已连接并接通。
- 按下控制台上的电源开关，系统将开始自检并启动。
- 当您需要关闭系统时，请按下控制台上的电源开关，然后断开电源。
b. 显示火焰图像：- 开机后，系统将自动显示炉膛内的火焰图像。
- 如需调整图像亮度、对比度或其他参数，可通过控制台上的调节按钮进行调整。
c. 报警功能：- 当系统检测到异常火焰或其他危险状况时，将触发报警。
- 报警功能可通过控制台上的设置按钮进行设置，包括报警音量、报警方式等。
d. 镜头清洁：- 镜头可能会因为炉膛内的灰尘或污垢而影响图像质量。
- 请按照指导手册中的说明定期清洁镜头，确保图像清晰可见。
4. 安全注意事项：a. 请勿私自拆卸系统的任何部件，以免造成故障或损坏。
b. 使用前请确保系统安装牢固，并无任何松动。
c. 使用过程中发现任何异常或故障，请立即停止使用并联系售后服务。
请仔细阅读本用户手册并按照指导操作系统。
祝您使用愉快！如有任何问题，请随时联系我们的售后服务团队。
5. 系统维护和保养：a. 定期检查和清洁系统的各个部件，包括摄像头、显示设备和控制台。
确保它们没有灰尘或污垢的积累，以免影响系统的工作效果。
b. 检查系统的连接线路和电源线是否损坏，确保它们的连接牢固可靠。
c. 如发现系统存在损坏或故障，请立即停止使用并联系售后服务团队进行维修和更换部件。
一号二号锅炉计算机控制操作说明书
1#、2#锅炉计算机控制操作说明一、电源在开始计算机上操作锅炉控制时，先检查外部电源是否连接好，打开操作台内断路器，再开启UPS电源ON按钮，并检查插座上的插头是否连接牢靠，检查完后，都正确连接，再打开计算机。
在停止锅炉控制后，需关闭电源时，先关闭计算机，然后按下OFF按钮关闭UPS电源，并关闭操作台内断路器。
二、操作在计算机上操作时，先将PLC柜上的选择开关拨到“远程”控制位，并检查各通讯线是否连好；进入系统后点击系统进入如下控制画面（图1）：图1点击“进入系统”就进入如下的控制画面（图2），当需退出系统控制时，点击“退出系统”系统就退出操作画面。
1、燃烧系统图2在进入系统操作后，如果是需要1#锅炉的操作，点击“系统菜单”选择“1#锅炉燃烧系统”如下图（图3），系统就进入“1#锅炉燃烧系统图”见图4；图3图4在1#锅炉燃烧控制系统操作系统中可选择燃油或燃气控制，见图5，在选择其中任意控制时系统显示其中一种控制见图6，在系统操作前，先检查PLC 柜上是否在“远程”位置，计算机上将显示“就地控制或远程控制”，只有在“远程控制”时，才能计算机上操作控制。
图5图61#锅炉燃烧控制系统中，当选择开关（图7）在“手动”位置时，系统可点击“风机手动控制”按钮，先启动风机，然后在点击“燃机手动控制”按钮，启动燃烧机（图8），在此之前，先检查汽包液位是否在正常水位，当画面上显示“风机没运行时”燃烧机将不会运行。
当风机和燃烧机都在运行情况下，点击“负荷控制”（图10），弹出负荷控制画面（图11）在上面可选择手动控制大火或小火控制运行。
图7图81#锅炉燃烧控制系统中，当选择开关（图7）在“自动”位置时，点击“锅炉自动控制”（图9）的“启动”按钮，系统按照工艺自动运行。
在自动启动前，先设定负荷大小（图11），然后在启动控制，燃烧系统根据设定的负荷大小自动控制。
当在1#锅炉汽包液位下下限和蒸汽压力超限时系统自动停止控制。
炉膛火焰监视系统维护及故障处理
炉膛火焰监视系统维护及故障处理3.5.5.1炉膛火焰监视系统基本工作原理：该系统采用针孔成像技术，通过传动装置将摄像探头的前端送入炉膛内，摄像探头包括特种高温镜头、CCD彩色摄像机及不锈钢套。
装在探头前端的高温镜头将光学信号送至探头尾部的彩色摄像机，彩色摄像机将该信号转换成视频信号并经放大电路放大后，由视频电缆送至装在集控室摄像机控制器，再由控制器送至监视器显示图像。
装在集控室内的摄像机控制器操作盒为运行人员对火焰图像的调整提供操作手段，运行人员可通过相关调整键调整镜头光圈增大或减小，控制摄像探头光通量，调整完毕后，通过锁定键可锁定调整键。
为方便对该系统进行投退，该系统配有微型电机拖动的传动装置，操作人员及维护人员可在集控室或现场电气控制柜内的进退按钮实现进退控制。
在断电情况下，人工转动配置的摇柄可将探头退出炉膛。
为了在运行期间保护该套装置，本系统设计有镜风、吹扫风、超温等故障状态下能够退出，保护探头，同时在集控室内发出相应的报警信号。
3.5.5.2炉膛火焰监视系统配置（1）从功能上讲，主要由摄像系统，控制系统和保护系统组成。
（2）从设备上讲，主要由以下部分组成：摄像探头：由光学镜头，CCD彩色摄像机和不锈钢风冷套组成。
摄像机控制器。
电气控制柜。
气路控制柜。
传动装置。
彩色监视器。
视频电缆、控制电缆、气软管等。
（3）设备电源系统：现场电气控制柜内电气控制回路电源：220VAC/50HZ/5A，取自锅炉UPS电源柜摄像机控制器电源：220VAC/50HZ/1A,取自大屏后端子柜,摄像机控制器给摄像机供电。
彩色监视器电源: 220VAC/50HZ，取自大屏后端子柜。
3.5.5.3 总体技术规范：本系统采用压缩空气吹扫的冷却方式，来确保系统长期有效地工作。
镜风：现场压力大于0.02MPa，流量大于0.3m³/h，温度≦45℃,品质要求无油、无水。
吹扫风：现场压力大于0.1MPa，流量大于3 m³/h, 温度≦45℃，品质要求无油，无水。
10第四章锅炉炉膛安全监控系统解析
⑴ 操作员跳闸：在CRT上发出关闭主油阀的指令〔OFT软按 钮〕；
⑵ MFT动作；
⑶ OFT硬按钮。
14
2．2．2 OFT动作规律联锁设备 ⑴ 关闭全部油阀； ⑵ 退出全部油枪； ⑶ 关闭主油阀。 留意：OFT同MFT，也设计为软硬件相互冗余的，以提高动作的牢靠性。 2．3 切断主燃料疼惜〔K02〕 2．3．1 K02动作条件〔或〕
电源监视继电器－－监视跳闸继电器柜中各继电 器的电源是否正常。
由上可见，MFT、OFT继电器可在紧急停炉时准 时切断进入炉膛的全部燃料，疼惜锅炉安全，使制 粉系统安全停运。
3
5 FSSS系统设计所遵循的跳闸原则 对于大型电站锅炉的安全监控系统，在保证安全运行的前
提下，考虑到经济运行的要求，FSSS系统的设计原则 如下： MFT使用带电跳闸。这样，当煤粉投运时，在跳闸继电器 电源短时间波动时，机组可连续运行，保持高的经济性。 故上述继电器都选用具有自保持功能的的继电器，即带 锁继电器。 OFT继电器承受失电跳闸。当OFT继电器电源失去时，关 闭主油阀及各油阀。 上述跳闸原则，对系统的牢靠性提出了较高要求。为此， 各设备的跳闸回路，设计了软/硬两条跳闸途径。一条 是当跳闸条件满足时，由FSSS规律生成跳闸指令去跳 闸设备，即软跳闸。另一条途径是由MFT继电器的节点 直接串在设备的跳闸回路中，实现硬跳闸。当任一途径 满足时，都会使设备跳闸。
4
其次局部 规律功能
FSSS系统用于监视整个锅炉的安全，把握燃烧器的 启停。 FSSS具有以下功能： 在允许燃料进入锅炉之前，进展炉膛吹扫。 监视炉膛内运行状况，一旦消逝危急工况，启动MFT。 操作员可以跳闸盘来启动MFT。 当MFT或OFT发生时，显示首出缘由。 在CRT上把握油燃烧器的启停，并监视油燃烧器的运 行状况，在危急工况下切除相应的油燃烧器。
南京吉帆 GFTV 型内窥式全炉膛火焰电视监视系统 使用说明书
炉膛火焰电视监视系统说明书南京吉帆自动化科技有限公司目录一、概述2二、工作原理及功能特点2三、系统主要性能和技术参数2四、系统安装6五、调试及使用7六、日常维护及故障排除8附、摄像机操作手册8一、特点8二、主要操作控制器及其功能9三、设置9四、设置步骤10一、概述GFTV型内窥式全炉膛火焰电视监视系统主要用于内窥监视各种锅炉炉内燃烧工况，让运行人员在集控室内就能观察炉内燃烧工况及点火、灭火情况，及时发现各种危险状况并采取相应措施，从而保证锅炉安全运行。
内窥式全炉膛火焰电视系统对于指导燃烧操作以及提高锅炉燃烧效率和安全性有着不可缺少的作用。
二、工作原理及功能特点GFTV型内窥式全炉膛火焰电视监视系统是利用光学成像系统和光电子耦合技术制成。
本系统采用特殊材料和风冷设计，并用高硬度耐高温的宝石镜片作为保护窗口，可以使摄像探头伸入高温锅炉内，在高温多尘的恶劣环境中长期可靠地工作。
光学传输部分采用优质光学石英材料在1100℃高温下能正常工作，它由两个部分组成,一成像组它的功能与照像机基本相同，把采集到的图像通过凹凸镜片组传输到转像棱镜，经棱镜反射到第二组光学图像传输系统。
把经过光学压缩的成像面经过传输系统移至CCD靶面，在CCD靶面上可得到一个视场角70°—90°的平行光。
摄像部分采用大动态范围的光电自动补偿图像平衡电路，无论锅炉是点火还是满负荷运行，电子快门系统都能适应大范围火焰光强变化，使图像清晰真实。
图像的色度和亮度通过操作器控制,操作器采用光电隔离技术,使操作器控制按钮和摄像系统完全隔离,从而避免了干扰。
通过菜单功能调整图像亮度色彩、倒像、增益、自平衡，使之清晰、真实。
系统采用水平安装，防正压炉门可调节，大视场角探头，可以适用于各种规格的锅炉，并且安装方便，维护简单系统设计了自动进退保护装置,在冷却风压力低时能自动将探头从炉内退出，从而避免探头长时间在炽热的锅炉内被燃烧的火焰烧坏。
