流控大师专用使用手册 一学就会
流控大师带宽管理方案(企业版)教学文案
网纵流控大师产品功能简介及技术解决方案白皮书目录一、网纵《流控大师》概述1、主要功能 (3)2、技术创新 (3)3、运营模式 (3)4、硬件型号 (3)5、OS版本 (3)二、网纵《流控大师》企业ISP价格体系 (6)三、PA.OS系统功能简介1、系统概述 (7)2、产品特色优势 (8)3、产品主要功能 (8)4、应用案例 (13)A、宽带网络运营商B、企事业政府网络C、高校校园网D、酒店网络5、典型用户 (14)四、附录:日志系统功能简介 (16)五、PA.OS核心技术指标 (22)一、网纵《流控大师》概述1、《流控大师》的主要功能：网络流量控制、上网行为管理、网络应用统计分析评估2、《流控大师》的技术创新：全球首创“应用分流应用优先”，更先进的“应用路由”技术改写以往路由的技术定义3、《流控大师》的购买方式：1、流控大师首次购买+固定年限软件服务标准包买断；（500端以下适用）2、流控大师首次购买+年度软件使用费充值续费；（500端以上适用）4、《流控大师》的产品型号：A280、A360、A525、A580、A860、A860E、A860Q、A860Q25、《流控大师》的OS版本：标准版、网吧版、企业版、ISP版、专业版（细分版本随时会有更新，在此不做详述）《流控大师》是基于性能卓著的FreeBSD平台开发的，以最先进的应用协议识别引擎、精确识别、通道控速、按需调控各种应用占总带宽的比例，更高效的"带宽限速、带宽保证、带宽预留”保证网络高速稳定运行。
应用协议特征的实时更新、支持多线接入、全中文WEB 管理界面、协议组与IP 组进行个性化策略设置，灵活有效的“应用策略”让网络管控随心所欲。
彻底解决长期困扰广大企事业单位由于带宽利用率低，带宽方案与分配不合理导致卡机、网络慢与网络不稳定的问题；于2010年8月1号发布全球首创的“应用分流、应用优先”两大功能成功帮助企事业单位打造快速、稳定、安全、强大的网络环境，特别是分流功能在节省光纤费用的前提下提高应用效果，有效提升企事业单位竞争力。
流控大师-安装手册

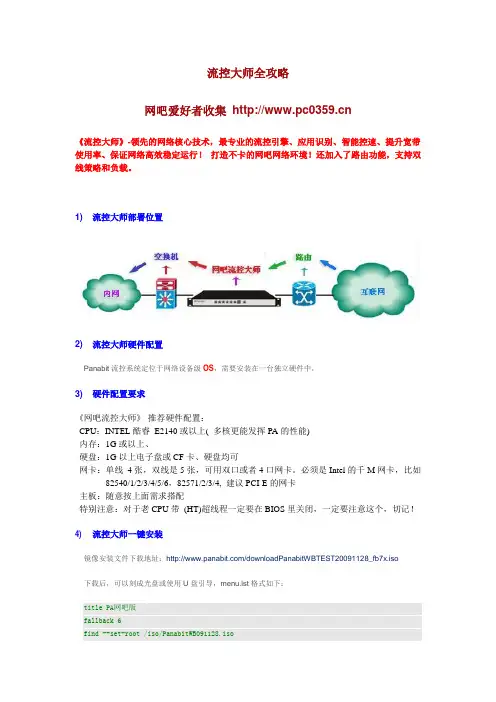

流控大师全攻略网吧爱好者收集《流控大师》-领先的网络核心技术，最专业的流控引擎、应用识别、智能控速、提升宽带使用率、保证网络高效稳定运行！打造不卡的网吧网络环境！还加入了路由功能，支持双线策略和负载。
1) 流控大师部署位置2) 流控大师硬件配置Panabit流控系统定位于网络设备级OS，需要安装在一台独立硬件中，3) 硬件配置要求《网吧流控大师》-推荐硬件配置：CPU：INTEL酷睿E2140或以上( 多核更能发挥PA的性能)内存：1G或以上、硬盘：1G以上电子盘或CF卡、硬盘均可网卡：单线4张，双线是5张，可用双口或者4口网卡。
必须是Intel的千M网卡，比如82540/1/2/3/4/5/6，82571/2/3/4, 建议PCI-E的网卡主板：随意按上面需求搭配特别注意：对于老CPU带(HT)超线程一定要在BIOS里关闭，一定要注意这个，切记！4) 流控大师一键安装镜像安装文件下载地址：/downloadPanabitWBTEST20091128_fb7x.iso 下载后，可以刻成光盘或使用U盘引导，menu.lst格式如下：title PA网吧版fallback 6find --set-root /iso/PanabitWB091128.isomap /iso/PanabitWB091128.iso (0xff) || map --mem /iso/PanabitWB091128.iso (0xff)map --hookchainloader (0xff)savedefault --wait=2使用光盘或U盘启动，启动之后在login：输入root用户名，口令root，即FreeBSD提示界面，输入Panabit# ./setup安装过程大约需要1分钟左右，时间视硬盘大小格式化时间，安装过程首先是自动查找盘，如果有多个盘，会自动安装在系统排序的第一个盘，建议仅安装一个盘，可以是硬盘、CF卡、U盘等(盘容量要大于256M，建议512M以上。
关于流控大师效果、流控大师使用的一些问题
关于流控大师效果、流控大师使用的一些问题为了让大家更好的了解小草网管软件（小草软路由）与流控大师硬件的区别，我们收集了一些关于流控大师效果、流控大师使用、流控大师安装、策略的问题。
来看看两者的区别！1、流控大师是什么？在网络环境中担当怎样的角色？流控大师是什么？原名Panabit简称PA，我在向大陆区总代理询问他的中文名称时，当时他也不知道叫什么:)，现在才刚定名为：流控大师。
看来这一风靡欧美的超级上网行为管理软件被国人了解的还是太少。
我个人认为还是叫做网络行为监管服务器比较好。
他的角色类似于带有行为分析和控制的高档防火墙。
它位于路由与内网（主交换）之间，以透明网桥的形式，对局域网内任何访问外网的行为作出分析判断和行为管理，保障网络稳定及流畅运行。
2、流控大师的工作原理和方式是什么？答：流控大师的主要作用和原理，就是将网吧原有带宽分割为多个通道，使每一种行为分别从不同的通道访问外网。
即便某一通道被占满，也不会影响其它任何通道的正常运营。
简而言之，就是把例如20兆带宽划分为电影、p2p下载、、网络游戏、QQ聊天和游戏更新等数个通道。
当网吧出现少数不文明玩家疯狂下载时，只会占满p2p下载一条通道，而对其它通道的用户无任何影响。
流控大师就是依赖这样的原理，来为网吧或企业网络提供管理服务的。
我们会通过特征库来识别每种软件和行为，以确保及时对他们进行管理。
就像杀毒软件靠病毒库来识别病毒一样，我们会不断地更新我们的特征库并实现全自动更新，使网吧无人值守便可以及时识别网络上任何新出现的下载软件、网络游戏或者聊天工具等。
我们完全可以做到及时对这些新来的东西进行管理，不让他们有一丝机会再网内捣乱。
3、流控大师网吧版具备那些切实好用的功能？采用流控大师后，整体将实现什么效果？答：首先，主要功能便是通道划分和管理，在牺牲极少数不文明玩家利益的前提下，保证绝大部分玩家的正常游戏和网上冲浪。
流控大师不会彻底将p2p封杀，而是根据策略需求，在网络繁忙时自动将p2p速率控制在一个范围内，这个范围就是确保其它应用不出现任何问题。
Parker Hannifin 流量控制系统手册说明书
