桩和墩的区别及墩基础的设计及构造
【tips】本文由李雪梅老师精心收编整理，同学们定要好好复习！

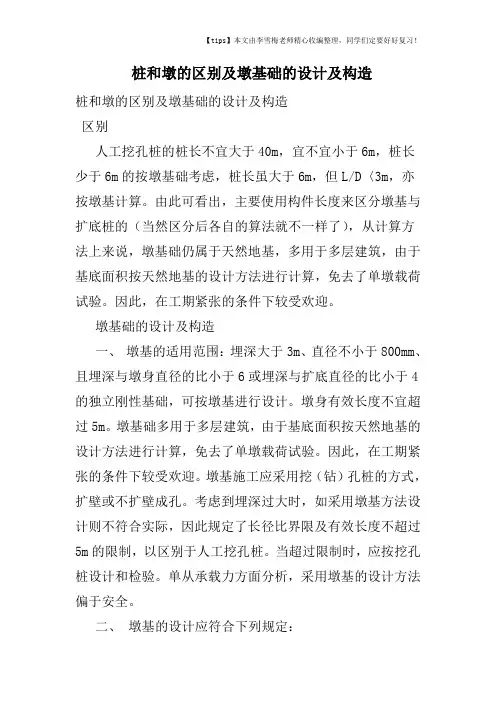

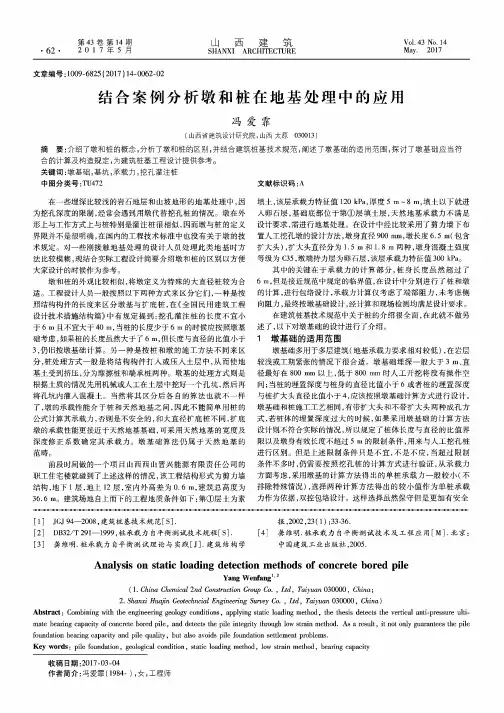

桩和墩的区别及墩基础的设计及构造
桩和墩的区别及墩基础的设计及构造
区别
人工挖孔桩的桩长不宜大于40m，宜不宜小于6m，桩长
少于6m的按墩基础考虑，桩长虽大于6m，但L/D〈3m，亦按墩基计算。由此可看出，主要使用构件长度来区分墩基与
扩底桩的（当然区分后各自的算法就不一样了），从计算方
法上来说，墩基础仍属于天然地基，多用于多层建筑，由于
基底面积按天然地基的设计方法进行计算，免去了单墩载荷
试验。因此，在工期紧张的条件下较受欢迎。
墩基础的设计及构造
一、墩基的适用范围：埋深大于3m、直径不小于800mm、且埋深与墩身直径的比小于6或埋深与扩底直径的比小于4的独立刚性基础，可按墩基进行设计。墩身有效长度不宜超
过5m。墩基础多用于多层建筑，由于基底面积按天然地基的
设计方法进行计算，免去了单墩载荷试验。因此，在工期紧
张的条件下较受欢迎。墩基施工应采用挖（钻）孔桩的方式，扩壁或不扩壁成孔。考虑到埋深过大时，如采用墩基方法设
计则不符合实际，因此规定了长径比界限及有效长度不超过
5m的限制，以区别于人工挖孔桩。当超过限制时，应按挖孔
桩设计和检验。单从承载力方面分析，采用墩基的设计方法
偏于安全。
二、墩基的设计应符合下列规定：
