电化学实验基础之电极基础篇(三)
（三）工作电极/对电极的使用和养护
氧化铝抛光粉和抛光布
测试狗提供优质的同步辐射测试及数据解析
工作电极（WE）的使用与养护
玻碳电极是最常用的工作电极。使用前需要进行抛光操作，目 的是让表面干净无其他杂质影响测试结果。我们需要准备抛光 粉、擦镜纸以及抛光绒布。
1、打磨前用湿润的镜头纸轻轻拭擦电极表面，去除污物，确 保 电 极 表 面 光 滑 。 在 麂 皮 上 撒 上 少 量 0.3μm （ 细 ） 的 抛 光 粉 (A12O3)，然后滴加上少量的去离子水，用玻碳电极上绝缘的部 分稍微搅匀。之后竖直的握玻碳电极尾部(越低越不容易倾斜)， 手臂肘部均匀用力，使玻碳电极在麂皮慢速的移动，其路径为圆 形或者“8”字形，切忌不要左右或者上下打摩，这样会在玻碳电 极上形成一道明显的划痕。
对电极也叫辅助电极，和工作电极组成一个串联回路，是用 来测量流过工作电极的电流的，不光起到导电的作用，还完成另 外的半反应。 一般的对电极需满足以下条件：性质稳定的材料，比如铂（铂 丝、铂片、铂网）或者石墨（不同直径的石墨棒）；为了减少对 电极极化对工作电极的影响，对电极本身的电阻要小，并且不易 极化，其面积通常要求大于工作电极。
3、如果有需要的话，可以再在0.05μm（更细）抛光粉中重新 打磨一遍。至此，电极清洗完毕。
4、如果玻碳电极表面有明显划痕或表面被氧化明显，需要我 们首先进行粗打磨，粗打磨使用的氧化铝抛光粉的粒径更大一 些，打磨时间更长。若仍没有办法再次抛光可以联系厂家进行返 厂维修或者重新购置新的玻碳电极。
测试狗提供优质的同步辐射测试及数据解析
2、接着用去离子水冲洗电极表面。移入超声水浴中清洗，将 打磨好的电极头竖直放在盛有少量蒸馏水的小烧杯中(注意：a.水 不要没过电极后端的金属，b.玻璃碳不要触及烧杯底，否则电极 表面轻易被杯底玻璃划伤)，将小烧杯置于超声中超声10 ~ 30s， 蒸馏水和乙醇交替洗两次，最后用乙醇冲洗一遍，室温下静置干 燥。
5、彻底洗涤后，电极要在0.5-1 mol/L H2SO4溶液中用循环 伏安法活化，扫描范围1.0 ~ -1.0 V,反复扫描直至达到稳定的循 环伏安图为止。最后在0.5 mol/L KNO3或者KCl中记录2×10-3 mol/L K3Fe(CN)6 溶液的循环伏安曲线，以测试电极性能扫描 速度50 mV/s，扫描范围0.6 ~ 0 V。实验室条件下所得循环伏安 图中的峰电位差在80mV以下，并尽可能接近64mV电极方可使 用，否则要重新处理电极，直到符合要求。 其他工作电极：
测试狗提供优质的同步辐射测试及数据解析
铂片电极
碳电极
对电极使用前后注意事项： 1、石墨棒电极 石墨棒电极的打磨十分简单，只需要准备细砂纸就可以完成打磨， 重新使用。但是要注意一点，石墨棒最好不要在酸性和碱性电解 液中混用，不然很容易在表面发生腐蚀，影响使用寿命。 2、铂电极： 铂电极的日常清理可以借助稀酸溶液，把铂电极在稀酸溶液中浸 泡一会儿，就可以完成清理工作。
测试狗提供优质的同步辐射测试及数据解析
诸如泡沫金属、金属网、金属箔之类的电极需要在使用前进行 充分洗涤，已除去金属表面的氧化物膜和油污。
通常情况下使用酸洗（1M HCl/3M HCl）来除去氧化物膜， 丙酮或碱洗（1M NaOH）来除去油污，碱洗还可以中和酸洗的 酸残留，最后需要在去离子水和乙醇反复超声洗去表面残留的物 质。
对电极/辅助电极（CE）

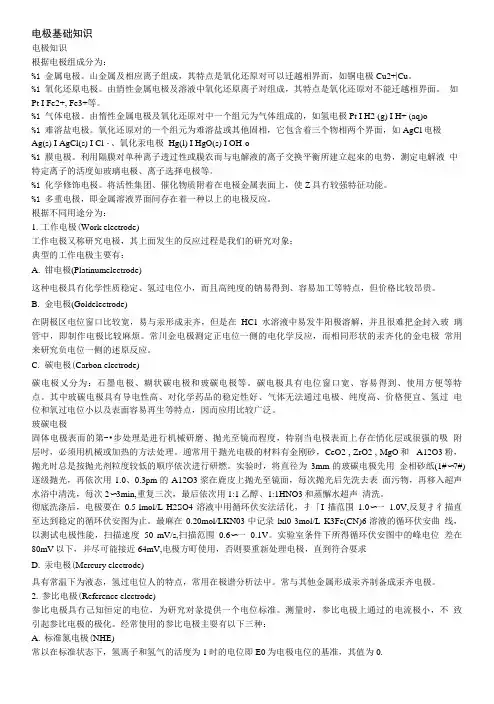

电极基础知识.doc
电极基础知识电极知识根据电极组成分为：%1金属电极。
山金属及相应离子组成，其特点是氧化还原对可以迁越相界而，如铜电极Cu2+|Cu。
%1氧化还原电极。
由悄性金属电极及溶液中氧化还原离子对组成，其特点是氧化还原对不能迁越相界面。
如Pt I Fe2+, Fe3+等。
%1气体电极。
由惰性金属电极及氧化还原对中一个组元为气体组成的，如氢电极Pt I H2 (g) I H+ (aq)o%1难溶盐电极。
氧化还原对的一个组元为难溶盐或其他固相，它包含着三个物相两个界面，如AgCl电极Ag(s) I AgCl(s) I Cl・、氧化汞电极Hg(l) I HgO(s) I OH-o%1膜电极。
利用隔膜对单种离子透过性或膜农而与电解液的离子交换平衡所建立起來的电势，测定电解液中特定离子的活度如玻璃电极、离子选择电极等。
%1化学修饰电极。
将活性集团、催化物质附着在电极金属表面上，使Z具冇较强特征功能。
%1多重电极，即金属溶液界面间存在着一种以上的电极反应。
根据不同用途分为：1.工作电极(Work electrode)工作电极又称研究电极，其上面发生的反应过程是我们的研究对象；典型的工作电极主要有：A.钳电极(Platinumelectrode)这种电极具冇化学性质稳定、氢过电位小，而且高纯度的钠易得到、容易加工等特点，但价格比较昂贵。
B.金电极(Goldelectrode)在阴极区电位窗口比较宽，易与汞形成汞齐，但是在HC1水溶液中易发牛阳极溶解，并且很难把金封入玻璃管中，即制作电极比较麻烦。
常川金电极测定正电位一侧的电化学反应，而相同形状的汞齐化的金电极常用来研究负电位一侧的述原反应。
C.碳电极(Carbon electrode)碳电极乂分为：石墨电极、糊状碳电极和玻碳电极等。
碳电极具有电位窗口宽、容易得到、使用方便等特点。
其中玻碳电极具有导电性高、对化学药品的稳定性好、气体无法通过电极、纯度高、价格便宜、氢过电位和氧过电位小以及表面容易再生等特点，因而应用比较广泛。
电化学基础-PPT课件
Cu
√E
F
M
N
CCuu2SS OO 44
酒精
N a C l溶 液
H 2SO 4 H 2SO 4
大家学习辛苦了，还是要坚持
继续保持安静
例2. 在盛有稀H2SO4的烧杯中放入用 导线连接的锌片和铜片，下列叙述正
确的是( D )
(A)正极附近的SO42 －离子浓度逐渐增大 (B)电子通过导线由铜片流向锌片
知识结构
电化学基础
氧化还 原反应
§1原电池
化学能转化 §3电解池
为电能，自
§2化学电源
发进行
电能转化为
化学能，外
§4金属的电化学腐蚀与防护 界能量推动
一、原电池原理
把化学能转变为电能的装置叫 原电池
要解决的问题： 1. 什么是原电池？ 2. 原电池的工作原理？ （电子的流向、电流的流向、离子的流向、形 成条件、电极的判断、电极反应的写法）
(1) 热敷袋使用时，为什么会放出热量？ 利用铁被氧气氧化时放热反应所放出的热量。
(2)碳粉的主要作用是什么？氯化钠又起了什么作 用？碳粉的主要作用是和铁粉、氯化钠溶液一起
构成原电池，加速铁屑的氧化。 氯化钠溶于水，形成了电解质溶液。
(3)试写出有关的电极反应式和化学方程式。
负极：2Fe - 4e- = 2Fe2+ 正极：O2+2H2O + 4e- = 4OH总反应：4Fe+3O2+6H2O = 4Fe(OH)3
反应过程中产生臭鸡蛋气味的气体，原电池总反 应方程式为
3Ag2S+2Al+6H2O=6Ag+2Al(OH)3↓+3H2S↑
2.熔融盐燃料电池具有高的发电效率， 因而受到重视，可用Li2CO3和Na2CO3的 熔融盐混合物做电解质，CO为阳极燃气， 空气与CO2的混合气为阴极助燃气，制 得在650℃下工作的燃料电池，完成有关 的电池反应式：
电化学研究方法第三章
(3-2)
反应还没开始，溶液中反应物 O 的浓度均匀分布，为本体浓度
ii：边界条件：a, 半无限边界条件：
X
0 CO (, t ) CO
(3-3)
X ，可以理解为，离电极表面无穷远处，不出现浓度极化。
7
b, 电极表面边界条件：从极化条件，电化学性质两方面来分析 之一、极化条件：对于浓差极化时，当电流通过时，电极表面的 电化学平衡基本上没有受到破坏，维持恒定的电极电位，反应物 粒子表面浓度维持不变，即
根据误差函数的性质③，OL的斜率为 。
2
15
从图中可以看出，当L点的纵坐标为1时，
0 C C O O 1 L 1
应有
X 2 2 DO t
1 2 X 2 DO t
2
O
2
X
4 DO t
X 2 Dot
∴
∴
X DOt
定义：在电极表面浓度梯度为一恒定值的液层厚度称为扩散层 的有效厚度。 表达式：用δ 表示， DOt
X erf ( ) 2 DOt 0 CO ( X , t ) CO 1 X erfc ( ) 2 D t R 0 CR ( X , t ) CR 1
3-11-a
3-11-b
(3 7)
δ也是t的函数。
∴在电极表面附近有扩散层总厚度 X ,也有扩散层的有效厚度δ 。
16
X 4 DOt 总厚度大于有效厚度，有效厚度是假设的，浓度梯度
DOt 为常数，δ也与t有关，不是常数。
显然随着时间的延长，δ越来越大，表明在非稳态扩散过程中， 电极表面浓度变化涉及的范围愈来愈广。 电极表面任一点的浓度 CO 随t的延长而下降，当 X 时， 任一点浓度浓度等0，∴平面电极上，单纯依靠扩散很难建立 稳态传质过程。
电化学电极
电化学电极
（实用版）
目录
1.电化学电极的定义和作用
2.电化学电极的分类
3.电化学电极的原理
4.电化学电极的应用领域
正文
电化学电极是一种重要的电化学元件，主要用于电化学反应和电化学分析等领域。
电化学电极通常由电极材料、电解质溶液和电极界面三部分组成。
根据电极材料的不同，电化学电极可以分为金属电极、非金属电极和复合电极等。
电化学电极的原理是基于电化学反应，当电极与电解质溶液接触时，会发生氧化还原反应。
在电化学电极的表面，电子从电极材料转移到电解质溶液中，形成电流。
电化学电极的反应过程可以通过测量电流、电压等参数来分析和控制。
电化学电极广泛应用于各个领域，如化学、材料科学、环境科学和能源技术等。
其中，最常见的应用是电化学电极用于电池和电解槽等电化学能量转换设备。
此外，电化学电极还被用于电化学分析方法，如电化学阻抗谱法、循环伏安法和电化学阻抗法等，用于分析样品中的化学成分和电化学性质。
随着科学技术的发展，电化学电极的研究和应用不断拓展，为人类社会的可持续发展提供了重要的技术支持。
第1页共1页。
电化学电极
电化学电极
摘要：
1.电化学电极的定义和作用
2.电化学电极的类型和特点
3.电化学电极的应用领域
4.我国电化学电极的研究现状和展望
正文：
电化学电极是一种重要的电化学元件，它在化学、材料、能源等领域的研究和应用中发挥着关键作用。
电化学电极通过对电极材料进行电化学反应，实现电子的转移，进而实现能量的转换和储存。
根据电极材料的性质和反应机制，电化学电极可分为多种类型，例如金属电极、非金属电极、半导体电极等，每种类型的电极都有其独特的特点和应用领域。
在实际应用中，电化学电极广泛应用于电化学腐蚀、电化学沉积、电化学催化等领域。
例如，金属电极在电镀、电解等领域有着广泛的应用；非金属电极在锂离子电池、钠硫电池等新能源领域有着重要的作用；半导体电极在光电化学、生物电化学等领域有着广泛的应用。
我国在电化学电极的研究和应用方面有着较为深厚的基础和经验。
近年来，随着新能源、新材料等领域的快速发展，我国电化学电极的研究也取得了一系列重要成果。
但是，与国际先进水平相比，我国电化学电极在一些关键材料、关键技术和应用领域还存在一定的差距。
因此，进一步加强电化学电极的研究，提高我国在国际竞争中的地位和影响力，是我国电化学电极研究的重要
任务和挑战。
总的来说，电化学电极作为一种重要的电化学元件，其在化学、材料、能源等领域的研究和应用中发挥着关键作用。
我国在电化学电极的研究和应用方面取得了一定的成果，但与国际先进水平还存在一定的差距。
(整理)第三讲电化学基础
2010年高考总复习——化学3电化学基础电化学知识是历年高考的重要内容，主要考点有：原电池、电解池的电极判断及电极反应式的书写；根据原电池、电解池的电极变化判断金属活动性强弱；根据电解时电极变化判断电极材料或电解质种类；新型电池的电极反应及应用；有关电解产物的判断和计算。
其中原电池的工作原理、电解产物判断与计算是高考命题的热点。
试题主要涉及电极反应、溶液的pH变化、金属活动性判断、相关定量计算等；主要题型有选择题、简答题、综合分析计算题等。
在高考中，电化学基础知识出现的频率很高，分析其中的原因，一是这部分知识在实际生活、工业生产中有极为重要的地位和作用；二是这部分知识的综合程度非常高，除了有机化学以外，涉及到高中化学中基本概念、基本理论、元素化合物知识、化学计算、化学实验等各个板块的知识，对考生的知识、能力要求极高。
展望今后命题会继续在上述几方面进行，同时也会出现涉及新能源、环境保护、工业生产等热点问题，及利用电解原理实现用通常方法难以制备的物质等方面的内容。
原电池和电解池的实质是在电极上发生的氧化还原反应，是氧化还原反应的进一步延伸和深化。
在这部分知识中，既有化学实验验证，又有理论分析推理过程。
由于电化学常常涉及物理学中的串联电路、并联电路以及相关物理量如电流、电压、电阻、时间、电荷量等，还要求学生具备一定的物理知识基础。
毫不夸张地说，能否掌握好电化学的知识，可以充分反映出考生在化学学科、甚至是自然科学领域知识水平和能力的高低。
高考中对于电化学的具体要求如下：①了解原电池和电解池的工作原理。
②能够结合氧化还原、离子反应以及相应的元素化合物知识，准确判断电极上发生的化学反应，并能写出电极反应和电池反应方程式。
③了解常见化学电源的种类及其工作原理。
④了解铜的电解精炼、镀铜、氯碱工业等反应原理。
⑤理解金属发生电化学腐蚀的原因，金属腐蚀的危害，防止金属腐蚀的措施。
热点一、对日常生活中使用的充电电池进行分析1、化学电源在日常生活和工业生产中有广泛的用途，因此在高考中越来越多地考查有关原电池的知识，主要集中在运用原电池的原理分析生活中的电池（特别是新型电池、燃料电池）。
电化学测量的实验基本知识总结
§3-2 极化条件下电极电势的正确测量
三电极两回路体系
图2-4为测定极化曲线的最基本的电路。
– 其中被测体系由研 究电极“研”、参 比电极“参”和辅 助电极“辅”组成， 因此称为三电极体 系。
§3-2 极化条件下电极电势的正确测量
三电极两回路体系
图2-5为简化示意图。
§3-2 极化条件下电极电势的正确测量
图6-1中研究电极为铂片，辅助电极为小铂球， 在研究电极的—端附近。溶液为0.1N H2S04+0.005N Fe2+于70％的乙醇溶液中，图中 各点的数值为研究电极相对于该点参比电极的电 位(v)。
§3-4 电解池
如果按图中所示安放电极，名义上测量或控制的 电位是-0.628v，实际上，离参比电极较远而离 辅助电极较近的研究电极表面附近的电位却在0.7～-0.9v之间，显然会对实验结果产生很大影 响。
对于要求实验过程中溶液本体浓度不变的情况下， 电极面积与溶液体积之比要更小。
为了使辅助电极不发生显著的极化，通常采用大 面积的辅助电极。
§3-4 电解池
设计和安装电解池时应考虑下列因素：
(四)电化学测试中应尽量减少局外物质对电极体系 的影响。
用装有研究溶液的盐桥可减少参比电极溶液的干扰。 为了防止辅助电极上发生的氧化(或还原)反应的产物对
正确测量电极电势、极化电流是基础。 电解池体系各个部件的合理设计对于电化学测量的
成败也是至关重要的。
第三章 电化学测量实验的基本知识
§3-1 §3-2 §3-3 §3-4 §3-5 §3-6 §3-7 §3-8
电极电位的测量 极化条件下电极电势的正确测量 电流的测量及控制 电解池(electrolytic cell) 研究电极（work electrode） 参比电极（reference electrode） 盐桥 鲁金毛细管
电化学原理-第3章：电极溶液界面的结构性质-4
三.离子表面剩余量
电极/溶液界面存在着离子双电层时，
金属一侧的剩余电荷来源于电子的过 剩或不足。 双电层溶液一侧的剩余电荷则由正负 离子在界面层的浓度变化所造成，借
各种离子在界面层中的浓度不同于溶
液内部的主体浓度，发生了吸附现象 （见图3.4）。
定义：
我们把界面层溶液一侧垂直于
电极表面的单位截面积液柱中 ，有离子双电层存在时 i离子 的摩尔数与无离子双电层存在 时 i离子的摩尔数之差定义为 i
到最大值。
表面电荷密度q等于零时的电极电位，也就是与界面张 力最大值相对应的电极电位称为零电荷电位，常用符 号 0 表示。
当电极表面存在正的剩余电荷时，q>0,则 <0，这对
q ( ) i (3.6)
应于图3.3种点毛细曲线的左半部分（上升分支）。在这 种情况下，随着电极电位变正（ q 增大），界面张力不 断减小。 当电极表面存在负的剩余电荷时，q < 0,则
这样，可以把电极电位 改变到所需要的数值， 并可定量分析建立这种 双电层结构所需要的电 量。 这种不发生任何电极反 应的电极体系称为理想 极化电极。
绝对的理想极化电极是不存在的。只有在一定的电 极电位范围内，某些真实的电极体系可以满足理想极化 电极的条件。 例如，由纯净的汞和去除了氧和其他氧化性或还原性杂 质的高纯度氯化钾溶液所组成的电极体系中，只有在电 极电位比0.1V更正时能发生汞的氧化溶解反应：
电化学原理
石油大学材料系 陈长风 2007年9月
第三章 电极/溶液界面的结构与性质
1.
2.
3. 4. 5. 6.
概述 电毛细现象 双电层的微分电容 双电层的结构 零电荷电位 电极/溶液界面的吸附现象
三电极电化学
三电极电化学电化学是研究化学反应中原子、离子、电子之间相互转移的科学，电化学的理论和实践对于人类的生产和生活有着广泛的应用。
而在电化学中，三电极电化学是研究得比较深入的一个分支。
三电极电化学指的是在电极间有三个电极的电化学反应体系。
这种反应体系包括一个工作电极、一个参比电极和一个辅助电极。
其中，工作电极是进行电化学反应的地方，参比电极通常用来提供一个已知的电势，从而可以反演出工作电极的电势，辅助电极则是为了控制电流的方向和大小，使得反应可以顺利进行。
在三电极电化学中，还有一个重要的参数就是电解质。
在实际的实验中，我们通常会用到一些溶液，比如说酸、碱、盐等等，这些都是电解质。
在电解质的存在下，会出现阴阳离子，从而导致电场作用。
同样，电解质的种类、浓度等等都会对电化学反应进行影响。
在进行三电极电化学反应实验时，需要进行一系列步骤。
首先需要准备好反应体系，包括工作电极、参比电极、辅助电极以及电解质。
然后需要将参比电极、辅助电极和工作电极插入到反应体系中，并调整电极的位置，使得反应可以进行。
然后还需要连接外部电路，以达到电化学反应的目的。
在整个反应过程中，还需要对电位、电流和时间等参数进行实时监测和控制。
三电极电化学在许多领域都得到了广泛的应用。
比如说在环境监测中，我们可以用三电极电化学方法来检测某些污染物，从而保护环境；在电池制造中，三电极电化学可以用来研究电池的性能，从而设计出更好的电池；在生命科学中，三电极电化学可以用来研究细胞的电化学特性，从而深入了解生命的本质等等。
总之，三电极电化学是一门重要的学科，它的理论和实践对于人类有着巨大的意义和价值。
通过学习和掌握三电极电化学的基本原理和实验方法，可以为我们的科技和工业进步做出更大的贡献。
三电极电化学系统-概念解析以及定义
三电极电化学系统-概述说明以及解释1.引言1.1 概述概述:三电极电化学系统是一种重要的电化学技术系统，其包含有一个工作电极、一个对比电极和一个参比电极。
这种系统可以用于各种电化学分析和电化学反应的研究，广泛应用于化学、生物、环境等领域。
本文将对三电极电化学系统的定义、组成和应用进行介绍和分析，以期为相关领域的研究提供参考和指导。
1.2 文章结构本文主要分为引言、正文和结论三个部分。
在引言部分，首先对三电极电化学系统进行了概述，介绍了其基本概念和重要性，接着说明了文章的结构和目的，为读者提供了整体的阅读框架。
在正文部分，将对三电极电化学系统的定义、组成和应用进行详细阐述，帮助读者全面了解这一领域的基本知识和实际应用。
最后，在结论部分对全文进行总结，展望未来研究方向，并附上一些结束语，为文章画上一个完整的句号。
整体结构清晰，层次分明，有助于读者对文章内容进行系统性的把握。
"1.3 目的"部分的内容如下：在本文中，我们旨在深入探讨三电极电化学系统的定义、组成和应用，并对其在电化学领域的重要性和潜在的未来发展进行讨论。
通过本文的阐述，读者将对三电极电化学系统有一个清晰的认识，并了解其在实际应用中的意义和价值。
希望本文能够为相关领域的研究者和工程师提供有益的参考和指导，推动三电极电化学系统技术的进步和应用的拓展。
2.正文2.1 三电极电化学系统定义三电极电化学系统是一种电化学体系，由工作电极、参考电极和计数电极组成。
三电极电化学系统通常用于电化学研究和分析中，可以对电化学反应进行更精确和灵敏的测量和控制。
工作电极是主要进行电化学反应的地方，参考电极提供一个固定的电势作为参考，而计数电极用来测量电化学反应产生的电流。
三电极电化学系统通常配备有电位计和各种传感器，可以实时监测和记录电化学反应过程中的数据。
三电极电化学系统在化学分析、电化学合成、能源存储等领域具有重要的应用价值，是电化学研究中的重要工具之一。
