PCS生产控制系统
PCS7—PID调节分析与控制

PCS7—PID调节分析与控制腈纶厂聚合装置生产控制系统于2013年8月更新为德国西门子公司PCS7过程控制系统。
该控制系统采用二台控制站,其功能:AS-400H控制站按照“热备份”模式(无扰动、出现故障自动切换)的冗余原理运行。
根据这个原理,只要没有故障,两个子CPU都是激活的。
如果发生故障,备用的控制器全面接管过程控制。
确保了无扰动切换、快速可靠的数据交换。
两台控制器保持:同样的用户程序、同样的数据块、过程映像区和同样的内部数据,如定时器、计数器、内存位等。
这就确保了两个控制器始终都是最新更新的,以便当一个控制器发生故障时另一个可以接管控制。
此系统控制台设有CRT显示屏幕可以读取和调节每一个控制回路的数据,输入PID最佳值,达到工艺过程中被调参数的稳定性。
标签:热备份;CPU;数据块;过程映像1 自动调节PID模式一个完整的自动控制回路是由调节对象,测量装置,调节器及调节阀这四大部分组成。
(如图1)图1中,被调参数即指在工艺过程中,为达到某一目的而需要稳定或重新调优的具体的某一调节对象,如氧化剂进料量,脱单塔真空度等,在某一干扰作用如管线后路背压变化,机泵出口阀门开度变化情况下,可能会出现波动,偏离原参数值,使整个自动控制回路平衡被破坏,需通过自动控制回路的自动调节作用重新建立新的平衡。
图1中的测量元件把被测参数的测量值通过变送器转换成特定信号输送至调节器的比较机构,和原设定值进行比较,得出一个偏差就是被调参数测量值,减去仪表原设定值。
有正偏差和负偏差两种,偏差作为调节器的输入信号。
由于偏差的输入,调节器的输出信号即偏差大于零时,调节器输出增加,当偏差小于零时调节器输出信号减小;当偏差小于零时,输出信号增加。
调节器的作用方向根据工艺需要人为设定,具体设定方法按实际生产需要而定。
当调节器将输出信号输送至调节阀后,调节阀的执行机构即开始动作,将调节器输出过来的电信号转换成风压信号,并使调节阀阀位发生变化。
PCS7系统描述_Smart

1系统配置技术概述及系统规格1.1PCS 7控制系统简介西门子公司PCS7过程控制系统是集DCS、SIS、PLC 以及远程IO为一体的新型全集成自动化控制系统。
具有分散控制、集中管理、控制装置和现场仪表全数字化、安装方便成本低和维护管理智能化等特点。
它代表了当今控制系统的发展方向。
我们根据标书的要求,采用西门子全集成过程控制系统PCS7、PROFIBUS DP现场总线、远程IO等组成先进的全集成、全数字化系统。
1.1.1.1控制系统的主要特点采用SIMATIC PCS 7的全集成自动化SIMATIC PCS 7过程控制系统是全集成自动化(TIA)的核心部件,为生产、过程和综合工业中所有领域实现统一的、符合客户要求的自动化,提供了独特的平台。
通过全集成自动化(TIA)理念,西门子为所有过程自动化应用在一个单一平台上提供了统一的自动化技术,从输入物流,包括生产流程或主要流程以及下游流程,直到输出物流。
由此促进了整个公司运作的优化,包括企业资源规划(ERP)级、制造执行系统(MES)级、过程控制级直到现场级。
SIMATIC PCS 7 不仅可以集成在生产现场的整个自动化解决方案中,实现主要过程的自动化,而且还可以通过基于PLC 或PC 的SIMATIC 部件,实现生产现场的辅助流程(例如罐装、包装)或输入/ 输出物流(例如原材料分配、贮存)的自动化。
全集成自动化的优点不仅在设计和工程阶段,而且在装配和调试阶段以及操作和维护阶段都表现不俗,尤其是统一的数据管理、通讯和组态。
统一的数据管理意味着所有软件组件都可访问一个公共数据库。
因此,在一个项目中,输入和修改在一点即可完成。
从而降低了工作量,避免了潜在的错误。
导入符号识别后,就可用于每个软件组件。
即使同时有几位技术人员操作同一项目,亦能确保数据的一致性。
在工程师站定义的参数也可传送到现场中的传感器、执行机构或驱动器。
从公司管理层直到现场层的统一通讯基于国际标准,例如工业以太网或PROFIBUS,并支持经由因特网的全球化信息流。
PCS系统概述课件

完整的 I/O 模块系列
SIMATIC 分布式 I/O
S
0
1
2
3 4 5 6 7
•
0
1
2
3
4
5
6 7
•
S 0
1 2 3 4
•
5
6
7
0
1
2 3 4 5 6
•
7
标准 I/O 模块(A类) 具有诊断功能的 I/O 模块(B类) Ex(i) 模块 功能模块 (例如闭环控制器和计数器)
PPT学习交流
12
SIMATIC PCS 7 自动控制系统: 分布式I/O
SIMATIC PCS 7
系统概述
PPT学习交流
1
整个工厂的功能概述
?
CCC BBBB AAAAA
PPT学习交流
2
全集成自动化
办公室
本地控制室
中央控制室
SIMATIC PCS 7
远程服务
(
工程
本地控制室
(
SIMATIC HMI
PROFIBUS DP SIWAREX M
SIMATIC S7/M7-300
AS 414 H AS 417 H
通过浏览器配置
PROFIBUS-DP
I/O模块
冗余的 I/O模块
传感器
每个模块都可进行单独的冗余配置 可以在一个 CPU 中混用冗余和非冗余模块 不必在 CFC 特定制定逻辑——通道转换——由系统自动完成
PPT学习交流
15
支持新冗余概念的 I/O 模块
故障安全: DI 14 x DC24 V DI 8 x NAMUR [EEx ib] DO 10 x DC24V/2A AI 6 x 13Bit

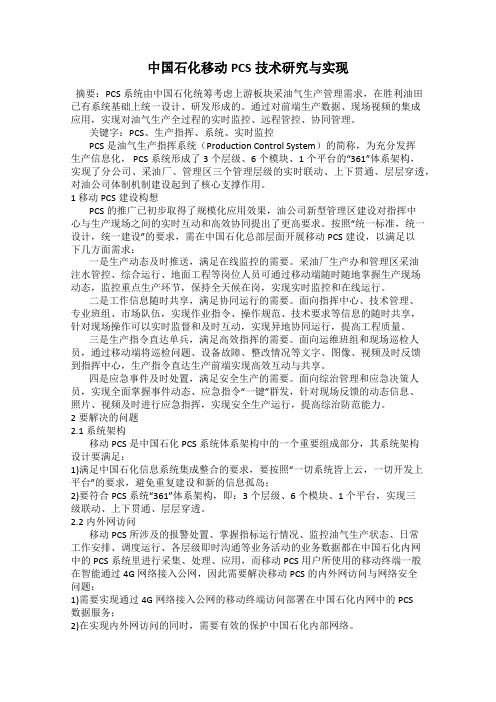

中国石化移动PCS技术研究与实现

中国石化移动PCS技术研究与实现摘要:PCS系统由中国石化统筹考虑上游板块采油气生产管理需求,在胜利油田已有系统基础上统一设计、研发形成的。
通过对前端生产数据、现场视频的集成应用,实现对油气生产全过程的实时监控、远程管控、协同管理。
关键字:PCS、生产指挥、系统、实时监控PCS是油气生产指挥系统(Production Control System)的简称,为充分发挥生产信息化, PCS系统形成了3个层级、6个模块、1个平台的“361”体系架构,实现了分公司、采油厂、管理区三个管理层级的实时联动、上下贯通、层层穿透,对油公司体制机制建设起到了核心支撑作用。
1 移动PCS建设构想PCS的推广已初步取得了规模化应用效果,油公司新型管理区建设对指挥中心与生产现场之间的实时互动和高效协同提出了更高要求。
按照“统一标准,统一设计,统一建设”的要求,需在中国石化总部层面开展移动PCS建设,以满足以下几方面需求:一是生产动态及时推送,满足在线监控的需要。
采油厂生产办和管理区采油注水管控、综合运行、地面工程等岗位人员可通过移动端随时随地掌握生产现场动态,监控重点生产环节,保持全天候在岗,实现实时监控和在线运行。
二是工作信息随时共享,满足协同运行的需要。
面向指挥中心、技术管理、专业班组、市场队伍,实现作业指令、操作规范、技术要求等信息的随时共享,针对现场操作可以实时监督和及时互动,实现异地协同运行,提高工程质量。
三是生产指令直达单兵,满足高效指挥的需要。
面向运维班组和现场巡检人员,通过移动端将巡检问题、设备故障、整改情况等文字、图像、视频及时反馈到指挥中心,生产指令直达生产前端实现高效互动与共享。
四是应急事件及时处置,满足安全生产的需要。
面向综治管理和应急决策人员,实现全面掌握事件动态、应急指令“一键”群发,针对现场反馈的动态信息、照片、视频及时进行应急指挥,实现安全生产运行,提高综治防范能力。
2要解决的问题2.1系统架构移动PCS是中国石化PCS系统体系架构中的一个重要组成部分,其系统架构设计要满足:1)满足中国石化信息系统集成整合的要求,要按照“一切系统皆上云,一切开发上平台”的要求,避免重复建设和新的信息孤岛;2)要符合PCS系统“361”体系架构,即:3个层级、6个模块、1个平台,实现三级联动、上下贯通、层层穿透。
PCS系统操作说明

PCS7系统操作说明
在新30万吨杂铜冶炼项目中,自动化控制系统采用的是西门子PCS7系统,主要分为炉体控制和烟气处理控制两部分,炉体控制部分由外方成套提供,烟气处理控制部分由我厂自行设计,现将烟气处理控制部分作如下说明:

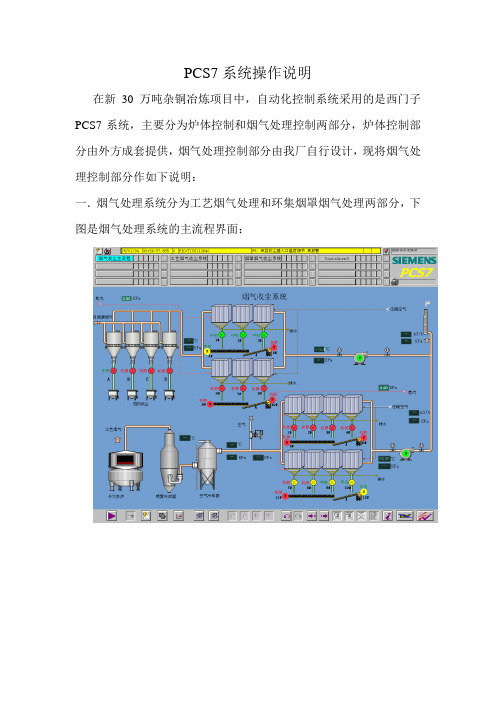

一.烟气处理系统分为工艺烟气处理和环集烟罩烟气处理两部分,下图是烟气处理系统的主流程界面:
下图是烟罩烟气处理流程界面
下图是工艺烟气处理流程界面
二.下面介绍一下画面的功能及基本操作
1.画面切换按钮
2.PID调节面板
4.自动调节输出值
3.实时测量值
1.点击画面上部分的画面切换按钮进行画面之间的切换
2.点击调节阀门工位号会弹出PID操作面板,由操作员进行操作
3.面板上显示的实时测量值
4.面板显示自动调节输出值
5.手/自动切换
5.在模式栏中,进行手/自动的切换
6.设定值输入
6.在自动模式下,点击SP设定值输入框,输入设定值。
可直接输入数值,也可按下方微调模式的按钮输入数值。
7.手动输出值
7. 在手动模式下,点击MAN手动输出框,手动输出值。
可直接输入数值,也可按下方微调模式的按钮输入数值。
8.点击电机图标,弹出电机控制模块,进行手/自动切换、在中央运行或停止。
9.中央发出控制指令,当现场电机由于时间延迟没有执行,发生故障时,点击故障复位按钮消除故障。
8.电机控制模块 9.电机复位按钮 报警记录按钮
报表打印按钮 趋势调用按钮 翻页按钮
报警确认按钮
