可编程序控制器形成性考核作业及答案..
《机电控制与可编程序控制器技术》形成性考核册答案(一)
机电控制与可编程序控制器技术课程习题分析与详解（一）1．隔离开关和负荷开关配合使用时，对它们的操作顺序有什么规定？ 答：分闸：应先断开负荷开关，再断开隔离开关。
合闸：应先合上隔离开关，后合上负荷开关。
2．组合开关的结构有什么特点？型号的含义是什么？答：组合开关由动触片、静触片、方形转轴、手柄、定位机构和外壳等部分组成。
它的动、静触片分别叠装在数层绝缘垫板内组成双断点桥式结构。
而动触片又套装在有手柄的绝缘方轴上，方轴随手柄而旋转。
于是每层动触片随方轴转动而变化位置来与静触片分断和接触。
组合开关的顶盖部分由凸轮、弹簧及手柄等零件构成操作机构，这个机构由于采用了弹簧储能，使开关快速闭合及分断。
组合开关的分合速度与手柄的旋转速度无关，有利于灭弧。
组合开关型号的含义如下图所示3．接触器的用途是什么？选择接触器时主要考虑那些技术数据？答：接触器用来频繁地接通和切断主电路或大容量控制电路，它广泛地用于控制电动机和其它电力负载。
选择接触器主要考虑以下技术数据：① 电源种类：交流或直流。
② 主触点额定电压、额定电流。
③ 辅助触点种类、数量及触点额定电流。
④ 励磁线圈的电源种类、频率和额定电压。
⑤ 额定操作频率（次/h ），即允许的每小时接通的最多次数。
4．比较接近式行程开关与机械式行程开关的优缺点。
答：接近式行程开关具有定位精度高、操作频率高、功率损耗小、寿命长、耐冲击振动、耐潮湿、能适应恶劣工作环境等优点。
触刀极数每极触刀额定电流（A ）设计序号组合式刀开关组合开关型号的意义 H Z/-5．比较交、直流电磁铁的特点。
答：交流电磁铁的特点：①励磁电流与衔铁位置有关，当衔铁处于起动位置时，电流最大；当衔铁吸合后，电流就降到额定值。
②吸力与衔铁位置有关，但影响比直流电磁铁小的多，随着气隙的减小，其吸力将逐渐增大，最后将达到1.5~2倍的初始吸力。
直流电磁铁的特点：①励磁电流的大小仅取决于励磁线圈两端的电压及本身的电阻，而与衔铁的位置无关。

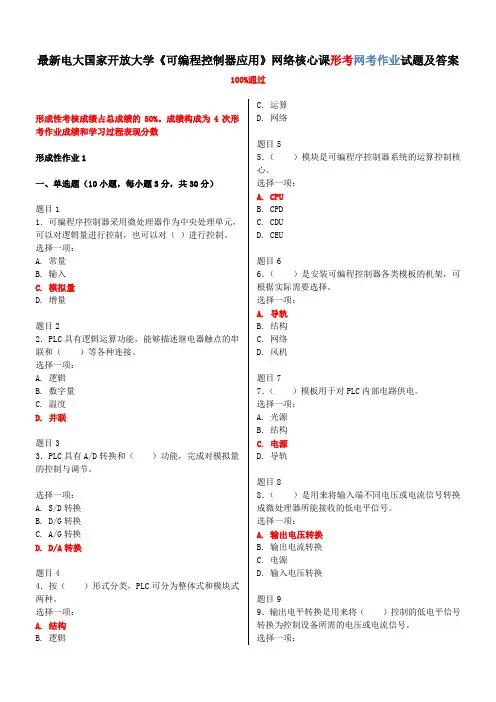

最新电大国家开放大学《可编程控制器应用》网络核心课形考网考作业试题及答案
最新电大国家开放大学《可编程控制器应用》网络核心课形考网考作业试题及答案100%通过形成性考核成绩占总成绩的50%。
成绩构成为4次形考作业成绩和学习过程表现分数形成性作业1一、单选题（10小题，每小题3分，共30分）题目11．可编程序控制器采用微处理器作为中央处理单元，可以对逻辑量进行控制，也可以对（）进行控制。
选择一项：A. 常量B. 输入C. 模拟量D. 增量题目22．PLC具有逻辑运算功能，能够描述继电器触点的串联和（）等各种连接。
选择一项：A. 逻辑B. 数字量C. 温度D. 并联题目33．PLC具有A/D转换和（）功能，完成对模拟量的控制与调节。
选择一项：A. S/D转换B. D/G转换C. A/G转换D. D/A转换题目44．按（）形式分类，PLC可分为整体式和模块式两种。
选择一项：A. 结构B. 逻辑C. 运算D. 网络题目55．（）模块是可编程序控制器系统的运算控制核心。
选择一项：A. CPUB. CPDC. CDUD. CEU题目66．（）是安装可编程控制器各类模板的机架，可根据实际需要选择。
选择一项：A. 导轨B. 结构C. 网络D. 风机题目77．（）模板用于对PLC内部电路供电。
选择一项：A. 光源B. 结构C. 电源D. 导轨题目88．（）是用来将输入端不同电压或电流信号转换成微处理器所能接收的低电平信号。
选择一项：A. 输出电压转换B. 输出电流转换C. 电源D. 输入电压转换题目99．输出电平转换是用来将（）控制的低电平信号转换为控制设备所需的电压或电流信号。
选择一项：A. 微处理器B. 结构C. 网络D. 导轨题目1010．（）是在微处理器与I/O回路之间采用的防干扰措施。
选择一项：A. 电气隔离B. CPDC. 输出电压转换D. CEU二、判断题（正确的打√，错误的打×，9小题，每小题3分，共27分）题目111．PLC的输入和输出量有开关量和模拟量两种。

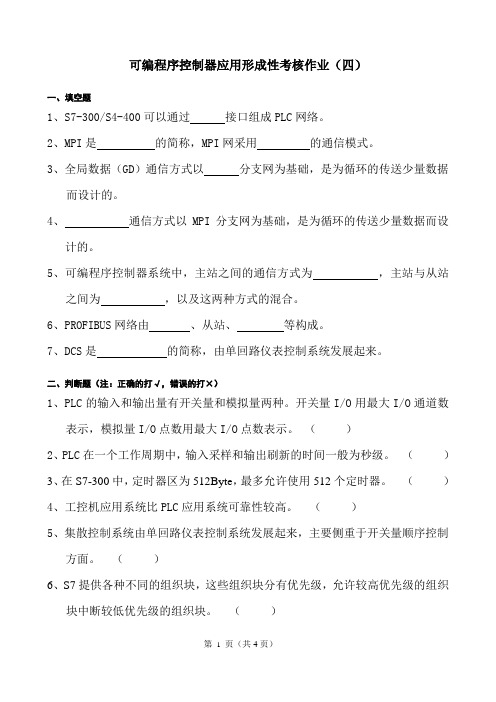

可编程序控制器应用形成性考核作业(四)
可编程序控制器应用形成性考核作业（四）一、填空题1、S7-300/S4-400可以通过接口组成PLC网络。
2、MPI是的简称，MPI网采用的通信模式。
3、全局数据（GD）通信方式以分支网为基础，是为循环的传送少量数据而设计的。
4、通信方式以MPI分支网为基础，是为循环的传送少量数据而设计的。
5、可编程序控制器系统中，主站之间的通信方式为，主站与从站之间为，以及这两种方式的混合。
6、PROFIBUS网络由、从站、等构成。
7、DCS是的简称，由单回路仪表控制系统发展起来。
二、判断题（注：正确的打√，错误的打×）1、PLC的输入和输出量有开关量和模拟量两种。
开关量I/O用最大I/O通道数表示，模拟量I/O点数用最大I/O点数表示。
（）2、PLC在一个工作周期中，输入采样和输出刷新的时间一般为秒级。
（）3、在S7-300中，定时器区为512Byte，最多允许使用512个定时器。
（）4、工控机应用系统比PLC应用系统可靠性较高。
（）5、集散控制系统由单回路仪表控制系统发展起来，主要侧重于开关量顺序控制方面。
（）6、S7提供各种不同的组织块，这些组织块分有优先级，允许较高优先级的组织块中断较低优先级的组织块。
（）7、对应的梯形图、指令表和逻辑功能块三种编程语言，它们的表达形式不同，表示的内容也不同。
（）8、工业以太网（Industrial Ethernet）的每个PLC上都装有一个以太网模板CP，他们的作用是进行PLC之间的通信。
（）9、PROFIBUS-DP是一种为速度而优化的协议，它是为了在PLC（DP主站）和分布式I/O（DP从站）之间的通信而特别设计的。
（）三、根据梯形图写出梯形图指令1、2、四、设计题1、用接在输入端的光电开关SB1检测传送带上通过的产品，有产品通过时SB1为常开状态，如果在10s内没有产品通过，由输出电路发出报警信号，用外接的开关SB2解除报警信号。
按照上述工作要求：（1）分配I/O通道；（2）选择plc，画出梯形图；（3）写出对应的指令表程序。
可编程控制器应用 形考任务3 形成性作业3 参考答案
可编程控制器应用形考任务3 形成性作业3 参考答案一、单选题题目11．下列梯形图中正确的是（）。
题目22．下列梯形图中正确的是（）。
二、多选题（1小题，每小题8分，共8分）题目31．在PLC控制系统设计中最为重要的原则是（ACD ）。
选择一项或多项：A. 满足控制对象的控制要求B. 所用器件最先进C. 确保控制系统的安全可靠性D. 简化系统结构三、根据梯形图选出指令题（4小题，每小题10分，共40分）以上梯形图所对应的语句表指令如下：1 I0.0AN I0.1= Q0.02 T5= M0.1AN M0.1= Q0.13 I0.3A I0.4= Q0.6LDN I0.34 I0.5= Q0.7题目41．补充以上程序，其中标注1处应该选择（ B ）。
选择一项：A. =B. LDC. AD. AN题目52．补充以上程序，其中标注2处应该选择（ A ）。
选择一项：A. AB. LDC. AND. =题目63．补充以上程序，其中标注3处应该选择（ B ）。
选择一项：A. AB. LDNC. LDD. AN题目74．补充以上程序，其中标注4处应该选择（B ）。
选择一项：A. LDB. ANC. OD. =四、设计题（以单项选择题的形式呈现，4小题，每小题10分，共40分）一台三相异步电动机正反转控制：当按下正向启动按钮SB1，电动机正转；当按下反向启动按钮SB2，电动机反转；停机时按下停机按钮SB3。
过载时，热继电器KR动作，电动机停止。
按照上述工作要求，完善电动机控制的I/O分配表，并选出正确的梯形图。
电动机控制的I/O分配表如下：电动机正反转控制电路I/O分配表电气符号I/O地址功能说明SB1 I0.2 正向启动按钮，常开按钮。

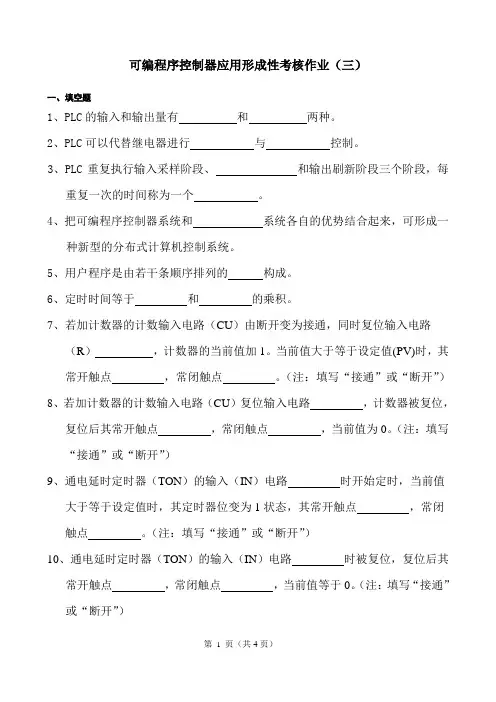

可编程序控制器应用形成性考核作业(三)
可编程序控制器应用形成性考核作业（三）一、填空题1、PLC的输入和输出量有和两种。
2、PLC可以代替继电器进行与控制。
3、PLC重复执行输入采样阶段、和输出刷新阶段三个阶段，每重复一次的时间称为一个。
4、把可编程序控制器系统和系统各自的优势结合起来，可形成一种新型的分布式计算机控制系统。
5、用户程序是由若干条顺序排列的构成。
6、定时时间等于和的乘积。
7、若加计数器的计数输入电路（CU）由断开变为接通，同时复位输入电路（R），计数器的当前值加1。
当前值大于等于设定值(PV)时，其常开触点，常闭触点。
（注：填写“接通”或“断开”）8、若加计数器的计数输入电路（CU）复位输入电路，计数器被复位，复位后其常开触点，常闭触点，当前值为0。
（注：填写“接通”或“断开”）9、通电延时定时器（TON）的输入（IN）电路时开始定时，当前值大于等于设定值时，其定时器位变为1状态，其常开触点，常闭触点。
（注：填写“接通”或“断开”）10、通电延时定时器（TON）的输入（IN）电路时被复位，复位后其常开触点，常闭触点，当前值等于0。
（注：填写“接通”或“断开”）二、判断题（注：正确的打√，错误的打×）1、PLC的输入和输出量有开关量和模拟量两种。
开关量I/O用最大I/O通道数表示，模拟量I/O点数用最大I/O点数表示。
（）2、可编程序控制器程序的梯形图语言相比其它几种编程语言，形象直观，程序的输入和修改方便，功能最强。
（）3、电气隔离是在微处理器与I/O回路之间采用的防干扰措施。
（）4、可编程序控制器程序的梯形图和功能块图都可以转换为语句表。
（）5、可编程序控制器程序的语句表一定可以转换为梯形图和功能块图。
（）6、可编程序控制器程序的梯形图和功能块图之间是一一对应。
（）7、在S7-300中，定时器区为512Byte，最多允许使用256个定时器。
（）8、S7提供各种不同的组织块，这些组织块分有优先级，允许较低优先级的组织块中断较高优先级的组织块。
可编程控制器应用 形考任务4 形成性作业4 参考答案
可编程控制器应用形考任务4 形成性作业4 参考答案一、判断题（正确的打√，错误的打×，16小题，前14小题每题6分，第15、16小题每题8分，共100分）题目11．S7-300/S4-400可以通过多点接口（MPI）接口组成PLC网络。
选择一项：对错题目22．MPI是多点接口的简称，MPI网采用全局数据（或GD）的通信模式。
选择一项：对错题目33．全局数据（GD）通信方式以多点接口（MPI）分支网为基础，是为循环的传送少量数据而设计的。
选择一项：对错题目44．全局数据（或GD）通信方式以MPI分支网为基础，是为循环的传送少量数据而设计的。
选择一项：对错题目55．可编程序控制器系统中，主站之间的通信方式为令牌方式，主站与从站之间为主从方式，以及这两种方式的混合。
选择一项：对错题目66．PROFIBUS网络由主站、从站、网络部件等构成。
选择一项：对错题目77．DCS是集散控制系统的简称，由单回路仪表控制系统发展起来。
选择一项：对错题目88．PLC的输入和输出量有开关量和模拟量两种。
开关量I/O用最大I/O通道数表示，模拟量I/O点数用最大I/O点数表示。
选择一项：对错题目99．PLC在一个工作周期中，输入采样和输出刷新的时间一般为秒级。
选择一项：对错题目1010．在S7-300中，定时器区为512Byte，最多允许使用512个定时器。
选择一项：对错题目1111．工控机应用系统比PLC应用系统可靠性较高。
选择一项：对。
国开电大 机电控制与可编程序控制器技术 形考任务1-3答案
综合记分作业1答案一、填空题1.可编程序控制器通过数字式、模拟式的输入和输出，控制各类型的机械或生产过程。
2.熔断器主要防止电路的过载或短路保护元件。
3.电磁式接触器主要由电磁机构、触头系统和灭弧装置和其它部分组成。
4.触点系统分为主触点和辅助触点，分别用来直接接通和断开交流主电路和控制电路。
5.热继电器是利用电流流过发热元件产生热量来使检测元件弯曲，进而推动机构动作的一种保护电器，主要被用作电动机的长期保护。
6.分闸时应先断开负荷开关，再断开隔离开关；合闸时应先合隔离开关，后合负荷开关。
如果违反操作规程，会造成隔离开关刀口弧光短路甚至更严重的事故。
二、判断题对错对错对错对错对对错错对错对对错对对对三、读图分析题27.M1→M228.仅电动机M2停止29.两台电机均无法停止30.M2→M131.熔断器32.Y形降压启动33.Δ形全压运行34.停止运行35.热继电器36.熔断器综合记分作业2答案一、填空题1.输入控制部分控制部分2.CPU 输入/输出（I/0）底板3.用户程序工作数据4.模数（A/D）数模（D/A）5.循环扫描输入采样程序执行6.24 14 10 6 67.操作码操作数8.标识符参数9.存储器标识符字节地址位号10.区域标识符数据大小起始字节地址二、判断题对错错对错错错错对错对错错对错错错对对对三、读图分析题31.长动运行32.反接制动运行33.自然停车34.热继电器35.熔断器36.长动运行37.M138.停止运行39.熔断器40.电动机M1正转运行和反转运行不能自锁。
四、根据梯形图填写缺失的语句表程序41.（1）ON I0.1（2）NOT（3）LPS（4）TON T37,10042.（1）LD I0.4（2）ALD（3）= Q1.1（4）A I0.243.（1）LD I0.1（2）ALD（3）= Q1.1（4）A I0.244.（1）LDN M0.0（2）A I1.2（3）LD M0.2（4）ALD综合记分作业3答案一、填空题1.B2.T32 T963.接通接通断开4.接通断开接通5.四舍五入6.FOR NEXT7.子程序的标号 0 638.主程序子程序9.参数的定义及地址分配程序框图的绘制程序的编制程序的调试10.优先11.0 112.Q0.1 Q0.0 Q0.213.现场安装14.安全可靠经济15.并行串行16.全双工17.PPI18.CP-243-1 IT19.调制解调器(Modem)通信EM24120.对各硬件参数的组态硬件的物理连接21.自由口22.PPI23.EM277CP243-1CP243-1 ITEM241CP243-2二、判断题错对错对错错错对对对错对错对对对错对错对错对对对错对错错错对。
可编程序控制器应用形成性考核作业
可编程序控制器应用形成性考核作业一、填空题1、可编程序控制器是一种专为工业环境下应用而设计的计算机控制系统，通过、的输入和输出完成各种机械生产过程的控制。
2、PLC可以代替进行组合逻辑与顺序逻辑控制。
3、PLC的工作过程一般可分为三个主要阶段、程序执行阶段和。
4、可编程序控制器系统也称之为“软接线”程序控制系统，由和两大部分组成。
5、可编程序控制器的程序由和两部分组成。
6、可编程序控制器程序的表达方式基本有、、逻辑功能图和高级语言。
7、是程序的最小独立单位。
8、指令的操作数在PLC的存储器中，此时的操作数由和组成。
9、定时时间等于时基和定时值的。
10、在S7系列的PLC中有三种计数器，分别是、减计数器和。
二、改错找出下列梯形图中的错误，并改正。
1、2、设M10.0为一个没有使用的中间继电器。
三、画出下述语句表程序对应的梯形图LD I0.1A I0.2AN I0.3= M0.0LDN I0.1O I0.2O I0.3A I0.4NOT= M0.1四、根据梯形图写出梯形图指令1、2、五、分析题1、某控制系统选用CPU224，其中模拟量扩展模块以2字节递增的方式来分配地址。
请按表中介绍的模块连接形式，填写模块1和模块3的地址分配。
2、某控制系统选用CPU224，请按表中介绍的模块连接形式，填写模块1、模块3和模块4的地址分配。
可编程序控制器应用形成性考核作业（二）参考答案一、填空题1、开关量模拟量；2、继电器；3、输入采样阶段输出刷新阶段；4、硬件软件；5、操作系统用户程序；6、梯形图指令表；7、编程指令；8、标识符参数；9、乘积； 10、加计数器可逆计数器二、改错1、2、三、画出下述语句表程序对应的梯形图四、根据梯形图写出梯形图指令1、LDN M0.0A M0.1= Q4.1LDN M0.0= Q4.22、LD M0.0AN I0.1= M0.3A T5= Q0.0AN M0.4= Q0.1五、分析题1、某控制系统选用CPU224，其中模拟量扩展模块以2字节递增的方式来分配地址。
可编程控制器应用形成性考核答案
信等功能；（4）输入输出模板：连接 CPU 模板与现场输入\输出元件或设备。 7、PLC 配置电气隔离的作用是什么？ 涉及的知识点及答题分析：这个题的考核知识点是 PLC 配置电气隔离的作用。 答：PLC 配置电气隔离的作用是从电路上把干扰源和易干扰的部分隔离开来，从而达到
隔离现场干扰的目的。 8、西门子（SIEMENS）公司有哪些主要系列的 PLC 产品？可以采用哪几种编程语言？ 涉及的知识点及答题分析：这个题的考核知识点是西门子（SIEMENS）PLC。 答：西门子（SIEMENS）公司主要的 PLC 产品有早期的 S3 系列、S5 系列和当前的 S7 系
答：模块 1 和模块 3 的地址分配如下：
模块 1
模块 2
模块 3
模块 4
模块 5
主机 CPU224
DI4/DO4
DI8
AI4/AO1
DO8
AI4/AO1
DC24V
DC24V
DC24V
I0.0 Q0.0
I2.0 Q2.0 I3.0
AIW0 AQW0
Q3.0
AIW8 AQW2
I0.1 Q0.1
I2.1 Q2.1 I3.1
6、简述可编程控制器的基本结构及其各部分功能。 涉及的知识点及答题分析：这个题的考核知识点是可编程控制器的基本结构及其各部 分功能。 答：（1）导轨：安装 PLC 各类模块的机架；（2）电源模块：用于对 PLC 供电；（3）CPU 模块： CPU 模块为系统的运算控制核心，根据系统的程序要求接收并存储用户程序和数据、现场输 入设备的状态和参数，诊断 PLC 内部电路工作状态和编程过程中的语法错误，完成用户程序 规定的运算任务，更新有关标志位的状态和输出状态寄存器的状态，实现输出控制和数据通
可编程控制器应用网上形成性考核作业参考答案11
精品文档你我共享可编程控制器应用形成性考核作业（一）参考答案一、填空题1、逻辑量模拟量；2、串联并联；3、模数转换（A/D转换）数模转换（D/A转换）；4、整体式模块式；5、CPU；6、导轨；7、电源；8、输入电压转换；9、微处理器； 10、电气隔离二、判断题1、（√）2、（×）3、（√）4、（√）5、（×）6、（×）7、（×）8、（√）9、（×） 10、（×）三、简答题1、传统继电器接触器控制系统和可编程控制系统有何区别？答：传统继电器接触器控制系统为“硬接线”程序控制系统，通过修改控制器件和接线来改变控制功能；可编程控制系统为“软接线”程序控制系统，通过修改PLC程序并改动少量接线端子来改变控制功能。
2、什么叫扫描周期？它主要受哪些因素影响？答：PLC重复执行3个阶段：输入采样阶段、程序执行阶段和输出刷新阶段，每重复一次的时间称为一个扫描周期。
扫描周期与用户程序的长短和CPU模板的运算速度有关。
3、简述可编程控制器的特点。
答：高可靠性，应用灵活，编程简单，但价格较高。
（详细解答也可）4、可编程控制器的性能指标有哪些？答：衡量PLC的性能指标分为硬件指标和软件指标。
硬件指标包括环境温度、湿度、抗干扰能力、使用环境和输入输出特性等；软件指标包括扫描速度、存储容量、指令功能和编程语言等。
腹有诗书气自华精品文档你我共享5、可编程控制系统与工业控制计算机、集散控制系统的主要区别在哪些？答：工业控制计算机适用于要求快速、实时性强、模型复杂、计算工作量大的工业对象的控制；集散控制系统在模拟量处理和回路调节方面具有优势，主要侧重于回路调节功能；可编程控制系统在数字处理和顺序控制方面具有优势，主要侧重于开关量顺序控制，具有很高的可靠性和抗干扰性。
6、简述模块式可编程控制器的基本结构及其各部分功能。
答：（1）导轨：安装PLC各类模块的机架；（2）电源模块：用于对PLC供电；（3）CPU模块：CPU模块为系统的运算控制核心，根据系统的程序要求接收并存储用户程序和数据、现场输入设备的状态和参数，诊断PLC内部电路工作状态和编程过程中的语法错误，完成用户程序规定的运算任务，更新有关标志位的状态和输出状态寄存器的状态，实现输出控制和数据通信等功能；（4）输入输出模板：连接CPU模板与现场输入\输出元件或设备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
0 / 9 可编程序控制器应用形成性考核作业（一） 一、填空题 1、可编程序控制器采用微处理器作为中央处理单元，可以对 逻辑量 进行控制，也可以对 模拟量 进行控制。 2、PLC具有逻辑运算功能，能够描述继电器触点的 串联 和 并联 等各种连接。 3、PLC具有 模数转换（A/D转换） 和 数模转换（D/A转换） 功能，完成对模拟量的控制与调节。 4、按结构形式分类，PLC可分为 整体式 式和 模块式 式两种。 5、 CPU 模块是可编程序控制器系统的运算控制核心。 6、 导轨 是安装可编程控制器各类模板的机架，可根据实际需要选择。 7、 电源 模板用于对PLC内部电路供电。 8、 输入电压转换 是用来将输入端不同电压或电流信号转换成微处理器所能接收的低电平信号。 9、输出电平转换是用来将 微处理器 控制的低电平信号转换为控制设备所需的电压或电流信号。 10、 电气隔离 是在微处理器与I/O回路之间采用的防干扰措施。
1、可编程序控制器是一种专为工业环境下应用而设计的计算机控制系统，通过 开关量 、 模拟量 的输入和输出完成各种机械生产过程的控制。 2、PLC可以代替 继电器 进行组合逻辑与顺序逻辑控制。 3、PLC的工作过程一般可分为三个主要阶段 输入采样阶段 、程序执行阶段和 输出刷新阶段 。 4、可编程序控制器系统也称之为“软接线”程序控制系统，由 硬件 和 软件 两大部分组成。 5、可编程序控制器的程序由 操作系统 和 用户程序 两部分组成。 6、可编程序控制器程序的表达方式基本有 梯形图 、 指令表 、逻辑功能图和高级语言。 7、 编程指令 是程序的最小独立单位。 8、指令的操作数在PLC的存储器中，此时的操作数由 标识符 和 参数 组成。 9、定时时间等于时基和定时值的 乘积 。 10、在S7系列的PLC中有三种计数器，分别是 加计数器 、减计数器和 可逆计数器 。 1、PLC的输入和输出量有 开关量 和 模拟量 两种。 2、PLC可以代替继电器进行 组合逻辑 与 顺序逻辑 控制。 3、PLC重复执行输入采样阶段、 程序执行阶段 和输出刷新阶段三个阶段，每重复一次的时间称为一个 扫描周期 。 4、把可编程序控制器系统和 集散控制（DCS） 系统各自的优势结合起来，可形成一种新型的分布式计算机控制系统。 5、用户程序是由若干条顺序排列的 指令 构成。 6、定时时间等于 时基 和 定时值 的乘积。 7、若加计数器的计数输入电路（CU）由断开变为接通，同时复位输入电路（R） 断开 ，计数器的当前值加1。当前值大于等于设定值(PV)时，其常开触点 接通 ，常闭触点 断开 。 8、若加计数器的计数输入电路（CU）复位输入电路 接通 ，计数器被复位，复位后其常开触点 断开 ，常闭触点 接通 ，当前值为0。（注：填写“接通”或“断开”） 9、通电延时定时器（TON）的输入（IN）电路 接通 时开始定时，当前值大于等于设定值时，其定时器位变为1状态，其常开触点 接通 ，常闭触点 断开 。 10、通电延时定时器（TON）的输入（IN）电路 断开 时被复位，复位后其常开触点 断开 ，常闭触点 接通 ，当前值等于0。（注：填写“接通”或“断开”） 1、S7-300/S4-400可以通过 多点接口（MPI） 接口组成PLC网络。 2、MPI是 多点接口 的简称，MPI网采用 全局数据（或GD） 的通信模式。 3、全局数据（GD）通信方式以 多点接口（MPI) 分支网为基础，是为循环的传送少量数据而设计的。 1 / 9
4、 全局数据（或GD） 通信方式以MPI分支网为基础，是为循环的传送少量数据而设计的。 5、可编程序控制器系统中，主站之间的通信方式为 令牌方式 ，主站与从站之间为 主从方式 ，以及这两种方式的混合。 6、PROFIBUS网络由 主战 、从站、 网络部件 等构成。 7、DCS是 集散控制系统 的简称，由单回路仪表控制系统发展起来。 二、判断题（正确的打√，错误的打×） 1、PLC的输入和输出量有开关量和模拟量两种。开关量I/O用最大I/O点数表示，模拟量I/O点数用最大I/O通道数表示。 （ √ ） 2、PLC具有模数转换和数模转换功能，完成对逻辑量的控制与调节。 （ × ） 3、PLC配置有较强的监控功能，能记忆某些异常情况，或当发生异常情况时自动中止运行。 （ √ ） 4、传统继电器接触器控制系统的控制功能必须通过修改控制器件和接线来实现。 （ √ ） 5、可编程控制系统的控制功能必须通过修改控制器件和接线来实现。 （ × ） 6、输入输出模板必须与CPU模板放置在一起。 （ × ） 7、集散控制系统由单回路仪表控制系统发展起来，主要侧重于回路调节功能。（ × ） 8、PLC的扫描周期因程序的长度不同而不同。 （ √ ） 9、PLC的扫描周期仅取决于程序的长度。 （ × ） 10、PLC的扫描周期仅取决于CPU模板的运算速度。 （ × ） 1、PLC的输入和输出量有开关量和模拟量两种。开关量I/O用最大I/O通道数表示，模拟量I/O点数用最大I/O点数表示。 （ × ） 2、可编程序控制器程序的梯形图语言相比其它几种编程语言，形象直观，程序的输入和修改方便，功能最强。 （ × ） 3、电气隔离是在微处理器与I/O回路之间采用的防干扰措施。 （ √ ） 4、可编程序控制器程序的梯形图和功能块图都可以转换为语句表。 （ √ ） 5、可编程序控制器程序的语句表一定可以转换为梯形图和功能块图。 （ × ） 6、可编程序控制器程序的梯形图和功能块图之间是一一对应。 （ × ） 7、在S7-300中，定时器区为512Byte，最多允许使用256个定时器。 （ √ ） 8、S7提供各种不同的组织块，这些组织块分有优先级，允许较低优先级的组织块中断较高优先级的组织块。 （ × ） 9、PLC具有模数转换和数模转换功能，完成对模拟量的控制与调节。 （ √ ） 10、在可编程序控制器中，节点在程序中可不受限制地使用。 （ √ ）
1、PLC的输入和输出量有开关量和模拟量两种。开关量I/O用最大I/O通道数表示，模拟量I/O点数用最大I/O点数表示。 （ × ） 2、PLC在一个工作周期中，输入采样和输出刷新的时间一般为秒级。 （ × ） 3、在S7-300中，定时器区为512Byte，最多允许使用512个定时器。 （ × ） 4、工控机应用系统比PLC应用系统可靠性较高。 （ × ） 5、集散控制系统由单回路仪表控制系统发展起来，主要侧重于开关量顺序控制方面。 （ × ） 6、S7提供各种不同的组织块，这些组织块分有优先级，允许较高优先级的组织块中断较低优先级的组织块。 （ √ ） 7、对应的梯形图、指令表和逻辑功能块三种编程语言，它们的表达形式不同，表示的内容也不同。 （ × ） 8、工业以太网（Industrial Ethernet）的每个PLC上都装有一个以太网模板CP，他们的作用是进行PLC之间的通信。 （ √ ） 9、PROFIBUS-DP是一种为速度而优化的协议，它是为了在PLC（DP主站）和分布式I/O（DP从站）之间的通信而特别设计的。（ √ ） 2 / 9
可编程序控制器应用形成性考核作业（二） 二、改错 找出下列梯形图中的错误，并改正。 1、 2、设M10.0为一个没有使用的中间继电器。
四、改错 找出下列梯形图中的错误，并改正。 1、
2、（注：（1）计数器C8的设定值可为0～32767
的任意自然数；（2）不能重复使用同一个计数器的线圈编号，将其中一个C8改为C0～C255之间的任意其他线圈。）
三、画出下述语句表程序对应的梯形图 LD I0.1 A I0.2 AN I0.3 = M0.0 LDN I0.1 O I0.2 O I0.3 A I0.4 NOT = M0.1 3 / 9
四、根据梯形图写出梯形图指令 1、
1、 LDN M0.0 A M0.1 = Q4.1 LDN M0.0 = Q4.2 2、 2、 LD M0.0 AN I0.1 = M0.3 A T5 = Q0.0 AN M0.4 = Q0.1 五、根据梯形图写出梯形图指令 LD I0.3 A C20 ON I0.1 A I0.2 = Q2.1 LDN I0.1 A C20 O I0.3 AN I0.4 = Q2.2
三、根据梯形图写出梯形图指令 1、 LDN M0.0 O M0.1 O M0.2 A I2.0 O I2.1 NOT = Q0.2
2、 4 / 9
2、 LDN M0.0 AN T38 TON T38, 100 LD T38 LD C20 CTU C20, 100
五、分析题 1、某控制系统选用CPU224，其中模拟量扩展模块以2字节递增的方式来分配地址。请按表中介绍的模块连接形式，填写模块1和模块3的地址分配。
主机CPU224 模块1 DI4/DO4 DC24V 模块2 DI8 DC24V 模块3 AI4/AO1 12位 模块4 DI4/DO4 DC24V 模块5 AI4/AO1 12位 I0.0 Q0.0 I0.1 Q0.1 …… …… I1.5 Q1.5 I2.0 Q2.0I2.1 Q2.1I2.2 Q2.2I2.3 Q2.3 I3.0 I3.1 I3.2 I3.3 I3.4 I3.5 I3.6 I3.7 AIW0 AQW0 AIW2 AIW4 AIW6 Q3.0 Q3.1 Q3.2 Q3.3 Q3.4 Q3.5 Q3.6 Q3.7 AIW8 AQW2 AIW10 AIW12 AIW14
2、某控制系统选用CPU224，请按表中介绍的模块连接形式，填写模块1、模块3和模块4的地址分配。
主机 CPU224 模块1 EM221 DI8 DC24V 模块2 EM222 DO8 DC24V 模块3 EM235 AI4/AO1 12位 模块4 EM223 DI4/DO4 DC24V 模块5 EM235 AI4/AO1 12位 I0.0 Q0.0 I0.1 Q0.1 …… …… I1.5 Q1.1 I2.0 I2.1 I2.2 I2.3 I2.4 I2.5 I2.6 I2.7 Q2.0 Q2.1 Q2.2 Q2.3 Q2.4 Q2.5 Q2.6 Q2.7 AIW0 AQW0 AIW2 AIW4 AIW6 I3.0 Q3.0 I3.1 Q3.1 I3.2 Q3.2 I3.3 Q3.3 AIW8 AQW2 AIW10 AIW12 AIW14
