信仿大厅中庭满堂脚手架施组1

深圳市信访大厅消防综合改造应急工程施工总包

中庭满堂脚手架专项施工方案

编 制： 审 核： 批 准：

深圳市科源建设有限公司 2010年12月 第 1 页

目 录 第一章：编制依据 ......................................... 1 第二章：工程概况 ......................................... 1 第三章：施工方案与施工方法 ............................... 2 第一节：施工方案 ................................................ 2 第二节：施工方法 ................................................ 4 第四章：安全保证措施 .................................... 14 第五章：质量保证措施 .................................... 18 第六章：脚手架安全应急预案 .............................. 19 附件：信仿大厅中庭落地式扣件钢管脚手架计算书 ............ 24 第 1 页

第一章：编制依据 根据本工程招标书要求、施工图纸及现场实际情况，以及国家省市相关法律法规、规范要求，作为主导施工的依据。编制时对施工工艺及方法、安全生产保证措施、文明施工及环境保护措施、降低成本措施等诸多因素尽可能充分考虑，突出科学性及可行性。编制依据如下(但不限于)： 1、《中华人民共和国安全生产法》 2、《建设工程安全生产管理条例》 3、《危险性较大的分部分项工程安全安全管理办法》(住建部(建质[2009]87号) 4、根据深圳市建筑工务署关于深圳市信访大厅消防综合改造应急工程招标书及该工程施工图纸。 5、《建筑施工扣件式钢管脚手架安全技术规范》

第二章：工程概况 深圳市信访大厅位于深圳市福田区同心路1号，改造范围包括信访办公楼统信楼A座、B座和宿舍楼。项目占地面积7568m2,总改造建筑面积16483.73 m2,其中统信楼A座6633.35 m2，B座建筑面积9228.38 m2、宿舍楼622 m2。主要改造内容包括：建筑主体结构加固；外立面和室内装饰改造；给排水、电气、消防改造工程、电梯等配套安装改造工程；B座五楼市委外网机房改造工程。 中庭装修架体采用满堂脚手架，高度21米，用于采光棚和周边装饰。第 2 页

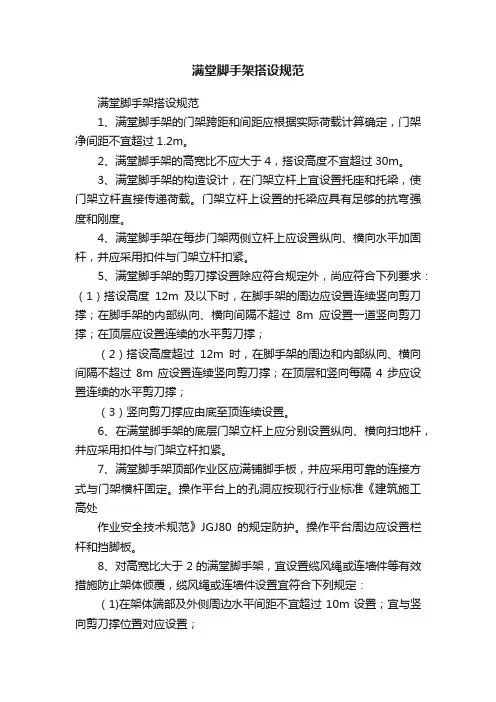

第三章：施工方案与施工方法 第一节：施工方案 一、外脚架搭设安排 1、满堂脚手架采用落地式脚手架，立杆间距1200，架宽1200，大横杆步距1800，小横杆间距1200，作业面满铺脚手板，架体离墙距离为300mm。 2、架体的搭设：采用φ48×3.5mm钢管双排脚手架。脚手架内立杆距建筑物外边缘300mm，并在不大于10米范围内全封闭一层；立杆横距1050mm，纵距1500mm，步距1800mm，操作层处满铺钢筋网片或木跳板，设200mm高的挡脚板和高度为1200mm的护身栏（二道水平杆紧贴外立杆内侧，用扣件扣牢）；挡脚板采用七夹板，刷黄蓝两色油漆制作隔层设置，每一步架设一道挡脚板。脚手架与建筑主体结构连接根据楼层高度每层设置，采用小横杆与外墙窗洞顶梁内外用φ48的钢管夹紧，附墙杆竖向间距为2.8米，纵向间距为4.5米。剪刀撑满搭，与脚手架同时向上搭设，与水平夹角45°，沿长度搭设，脚手架不得随意开口。脚手架外侧满挂密目阻燃安全网，每隔四层设置安全水平兜网。 二、构造和技术要求 1、扣件基本形式 1）直角扣件：用于两根垂直交叉的钢管的连接。 2）旋转扣件：用于两根呈任意角度交叉钢管的连接。 3）对接扣件：用于两根钢管的对接连接。 2、构造形式 1）立杆：横距为1200mm，纵距为1200mm，内立杆距墙300mm。相邻立杆的接头位置应错开布置在不同的步距内，与相连大横杆的距离不大于600mm；立杆与大横杆必须用直角扣件逐一扣紧，严禁隔步设置或遗漏。 2）大横杆：步距为1800mm，大横杆置于立杆里面，每侧外伸长度不应小于100mm，但不大于200mm。上下横杆的接头位置应该错开布置在不同的立杆纵距中，与相近立杆的距离不大于500mm。相邻步架的大横杆应错开布置立杆的里侧和外侧，以减少立杆偏心受载情况。 3）小横杆：按立杆纵距和一半的大横杆步距1800×750mm布置。要贴近立杆布置，搭于大横杆之上并用直角扣件扣紧，伸出大横杆长度不小于100mm。在相邻立杆之间根据需要加设一根。第 3 页

在任何情况下，均严禁拆除贴近立杆的小横杆。 4）剪刀撑：应沿脚手架全长和全高连续布置。剪刀撑通长通高及架体两端转角处搭设。剪刀撑的斜杆除两端用旋转扣件与脚手架的立杆和大横杆扣紧外，在其中间应增设四个扣接点。在相邻两排剪刀撑之间，每隔10m高加设一组长剪刀撑。剪刀撑与地面角度不大于60°。要连续搭设并保证搭接长度，相交点应处于同一条直线上。 5）附墙杆：采用小横杆与外窗洞丁梁之间用钢管内外夹紧的方法与结构连接，连接点水平距离4500mm，竖向距离2900mm。 6）脚手板铺设：在操作层里外立杆之间用钢筋网片或木夹板应满铺三层（包括底层满铺平架板），严禁探头板，与架体连接牢固。 7）护栏与踢脚板：主体外脚手架，尤其是作业层必须在脚手架的外侧设1200mm高的安全防护栏杆和200mm高的踢脚板，预防架上操作人员的安全和高空坠物。踢脚板采用七夹板，并与立杆用8#铅丝绑紧。 3、卸载措施 由于采用小横杆与外窗洞丁梁之间用钢管内外夹紧的方法与结构连接，满足连墙件设计计算要求（见计算书）。 4、搭设安全防护设施的措施 1）如果在人员流动密集部位，在二层标高处搭设外挑防护棚及搭设安全通道。 2）四周均搭设防护栏杆进行防护，并满挂密目式安全网；待施工完毕时再拆下防护栏杆。见下图。 第 4 页 落地式脚手架正立面图

悬挑脚手架正立面图

大横杆防护栏杆

踢脚杆16#槽钢楼面

立杆剪刀撑

说明： 1、立杆间距为1500mm，步距1800mm 2、每步脚手架设置180mm高的踢脚杆和1200mm高的防护栏杆 3、每隔6000mm设置一组剪刀撑 4、按照建筑物每四层为一个搭设高度 第 5 页

第二节：施工方法 一、施工准备 （一）材料要求 1、钢管材料： 1）钢管采用Ф48×3.5焊管，材质Q235-A级，钢管的长度不得超过6500mm(最大质量≤25kg)。 2）新钢管的产品质量合格证，质量检验报告资料齐全，钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道并涂刷防锈漆。钢管上禁止打眼。 3）旧钢管应检查其锈蚀深度，检查时在锈蚀严重的钢管中抽取三根，在每根锈蚀的部位横向截断取样检查，当锈蚀深度超过表5规定的数值时，不得使用。 4）钢管尺寸和表面质量应符合下列规定: 序号 项目 允许偏差 检查工具 1 焊接钢管尺寸（mm） 外径48 壁厚 3.5 -0.5 游标卡尺 2 钢管两端面切斜偏差 1.7 塞尺、拐角尺 3 钢管外表面锈蚀深度 ≤0.50 游标卡尺 4 各种杆件的端部弯曲L≤1.5m ≤5

钢板尺 5 立杆弯曲 3m≤20 6 水平杆、斜杆的钢管弯曲L≤6.5m ≤30

2、扣件 1）扣件式钢管脚手架采用可锻铸铁制作的扣件，其材质应符合现行国家标准《钢管脚手架扣件》（GB15831）规定；采用其它材料制作的扣件，应经试验证明其质量符合该标准的规定后方可使用。 2）脚手架采用的扣件，在螺栓拧紧扭矩达6.5N.M时,不得发生破坏。 3）新扣件的生产许可证、测试报告和产品质量合格证资料应齐全。 4）旧扣件应检查其外观，对有裂缝、变形的禁止使用，出现滑丝的螺栓必须更换。新旧扣件均应进行防锈处理。 3、脚手板 第 6 页

脚手板采用竹串片板和20MM厚木夹板，木夹板下铺木方，木方间距不大于400MM。 4、安全网 按照深圳市安全质量监督总站的有关规定及我公司对本工程的施工规划本工程安全网全部采用新的绿色阻燃密目式安全网。栏杆围网选用合格的聚氯乙烯编织的1.8×6m的密目式安全立网，安全网应为不小于2000目/100cm2的密目式绿色围护立网。 5、连墙件 连墙件的材质应符合现行国家标准《碳素结构钢》（GB/T700）中Q235-A的规定。 6、钢管进场检验 经检验合格的构配件应按品种、规格分类，堆放整齐、平稳，堆放场地不得有积水。应清除搭设场地杂物，平整搭设场地，并使排水畅通。 当脚手架基础下有设备基础、管沟时，在脚手架使用过程中不应开挖，否则须采取加固措施。 （二）材料计划 钢管扣件材料计划表 序号 材料名称 型号规格 单位 数量 1 钢管 Ф48×3.5 T 40 2 直角扣件 -- 个 1000 3 回转扣件 -- 个 800 4 对接扣件 -- 个 100 5 “3”形扣件 -- 个 100

二、劳动力计划 序号 工种 数量(人) 工作内容 1 架子工 6 各类脚手架搭拆与维护、铺脚手板、挂安全网、配合支模等 2 普工 4 配合架子工作业

三、脚手架搭设顺序 材料准备及检查→地基处理→定位放线→竖立杆→扫地杆(先纵后横，横在纵下) →第一步横杆第一步纵杆→第X步横杆第X步纵杆(先纵后横，横在纵上) →按设计设置连墙件、剪刀撑→钢管架分层搭设至6层楼天棚→钢管架自上至下铺设钢网平架板→钢管架外侧满铺安全网→钢管架检查验收→钢管架报安检站→钢管架使用直至工程完成→钢管架自上至下分层拆除→拆除钢
