单片机编程之汇编语言基础-PIC单片机汇编指令
单片机编程之汇编语言基础-PIC单片机汇编指令
1、程序的基本格式
先介绍二条伪指令：
EQU 标号赋值伪指令
ORG 地址定义伪指令
PIC16C5X在RESET后指令计算器PC被置为全1，所以PIC16C5X几种型号芯片的复位地址为：
PIC16C54/55：1FFH
PIC16C56：3FFH
PIC16C57/58：7FFH
一般来说，PIC的源程序并没有要求统一的格式，大家可以根据自己的风格来编写。但这里我们推荐一种清晰明了的格式供参考。
TITLE This is ;程序标题
;--------------------------------------
;名称定义和变量定义
;--------------------------------------
F0 EQU 0
RTCC EQU 1
PC EQU 2
STATUS EQU 3
FSR EQU 4
RA EQU 5
RB EQU 6
RC EQU 7
┋
PIC16C54 EQU 1FFH ;芯片复位地址
PIC16C56 EQU 3FFH
PIC16C57 EQU 7FFH
;-----------------------------------------
ORG PIC16C54 GOTO MAIN ;在复位地址处转入主程序
ORG 0 ;在0000H开始存放程序
;-----------------------------------------
;子程序区
;-----------------------------------------
DELAY MOVLW 255
┋
RETLW 0
;------------------------------------------
;主程序区
;------------------------------------------
MAIN
MOVLW B00000000
TRIS RB ;RB已由伪指令定义为6，即B口
┋
LOOP
BSF RB，7 CALL DELAY
BCF RB，7 CALL DELAY
┋
GOTO LOOP
;-------------------------------------------
END ;程序结束
注:MAIN标号一定要处在0页面内。
2、程序设计基础
1) 设置I/O 口的输入/输出方向
PIC16C5X的I/O 口皆为双向可编程，即每一根I/O 端线都可分别单独地由程序设置为输
入或输出。这个过程由写I/O 控制寄存器TRIS f来实现，写入值为1，则为输入;写入值为0，则为输出。
MOVLW 0FH ;0000 1111(0FH)
输入输出
TRIS 6 ;将W中的0FH写入B口控制器，
;B口高4位为输出，低4位为输入。
MOVLW 0C0H ; 11 000000(0C0H)
RB4，RB5输出0 RB6，RB7输出1
2) 检查寄存器是否为零
如果要判断一个寄存器内容是否为零，很简单，现以寄存器F10为例：
MOVF 10，1 ;F10F10，结果影响零标记状态位Z
BTFSS STATUS，Z ;F10为零则跳
GOTO NZ ;Z=0即F10不为零转入标号NZ处程序
┋;Z=1即F10=0处理程序
3) 比较二个寄存器的大小
要比较二个寄存器的大小，可以将它们做减法运算，然后根据状态位C来判断。注意，相减的结果放入W，则不会影响二寄存器原有的值。
例如F8和F9二个寄存器要比较大小：
MOVF 8，0 ;F8W
SUBWF 9，0 ;F9W(F8)W
BTFSC STATUS，Z;判断F8=F9否
GOTO F8=F9
BTFSC STATUS，C ;C=0则跳
GOTO F9F8 ;C=1相减结果为正，F9F8
GOTO F9
F9 ;C=0相减结果为负，F9
┋
4) 循环n次的程序
如果要使某段程序循环执行n次，可以用一个寄存器作计数器。下例以F10做计数器，使程序循环8次。
COUNT EQU 10 ;定义F10名称为COUNT(计数器)
┋
MOVLW 8
MOVWF COUNT LOOP ;循环体
LOOP
┋
DECFSZ COUNT，1 ;COUNT减1，结果为零则跳
GOTO LOOP ;结果不为零，继续循环
┋;结果为零，跳出循环
5)IFTHEN格式的程序
下面以IF X=Y THEN GOTO NEXT格式为例。
MOVF X，0 ;XW
SUBWF Y，0 ;YW(X)W
BTFSC STATUS，Z ;X=Y 否
GOTO NEXT ;X=Y，跳到NEXT去执行。
┋;XY
6)FORNEXT格式的程序
FORNEXT程序使循环在某个范围内进行。下例是FOR X=0 TO 5格式的程序。F10放X 的初值，F11放X的终值。
START EQU 10
DAEND EQU 11
┋
MOVLW 0
MOVWF START ;0START(F10)
MOVLW 5
MOVWF DAEND ;5DAEND(F11)
LOOP
┋
INCF START，1 ;START值加1
MOVF START，0
SUBWF DAEND，0 ;START=DAEND ?(X=5否)
BTFSS STATUS，Z
GOTO LOOP;X5，继续循环
┋;X=5，结束循环
7)DO WHILEEND格式的程序
DO WHILEEND程序是在符合条件下执行循环。下例是DO WHILE X=1格式的程序。F10放X的值。
X EQU 10
┋
MOVLW 1
MOVWF X ;1X(F10)，作为初值
LOOP
┋
MOVLW 1
SUBWF X，0
BTFSS STATUS，Z ;X=1否?
GOTO LOOP ;X=1继续循环
┋;X1跳出循环
8) 查表程序
查表是程序中经常用到的一种操作。下例是将十进制0～9转换成7段LED数字显示值。若以B口的RB0～RB6来驱动LED的a～g线段，则有如下关系：
设LED为共阳，则0～9数字对应的线段值如下表：
十进数线段值十进数线段值
0 C0H 5 92H
1 C9H 6 82H
2 A4H 7 F8H
3 B0H 8 80H
4 99H 9 90H
PIC的查表程序可以利用子程序带值返回的特点来实现。具体是在主程序中先取表数据地址放入W，接着调用子程序，子程序的第一条指令将W置入PC，则程序跳到数据地址的地方，再由RETLW指令将数据放入W返回到主程序。下面程序以F10放表头地址。MOVLW TABLE ;表头地址F10
MOVWF 10
┋
MOVLW 1 ;1W，准备取1的线段值
ADDWF 10，1 ;F10+W =1的数据地址
CALL CONVERT
MOVWF 6 ;线段值置到B口，点亮LED
┋
CONVERT MOVWF2;WPC TABLE
RETLW 0C0H ;0线段值
RETLW 0F9H ;1线段值
┋
RETLW 90H ;9线段值
9)READDATA，RESTORE格式程序
READDATA程序是每次读取数据表的一个数据，然后将数据指针加1，准备取下一个数据。下例程序中以F10为数据表起始地址，F11做数据指针。
POINTER EQU 11 ;定义F11名称为POINTER
┋
MOVLW DATA
MOVWF 10 ;数据表头地址F10
CLRF POINTER ;数据指针清零
┋
MOVF POINTER，0
ADDWF 10，0 ;W =F10+POINTER
┋
INCF POINTER，1 ;指针加1
CALL CONVERT ;调子程序，取表格数据
┋
CONVERT MOVWF 2 ;数据地址PC
DATA RETLW 20H ;数据
┋
RETLW 15H ;数据
如果要执行RESTORE，只要执行一条CLRF POINTER即可。
10) 延时程序
如果延时时间较短，可以让程序简单地连续执行几条空操作指令NOP。如果延时时间长，可以用循环来实现。下例以F10计算，使循环重复执行100次。
MOVLW D100
MOVWF 10
LOOP DECFSZ 10，1 ;F101F10，结果为零则跳
GOTO LOOP
┋
延时程序中计算指令执行的时间和即为延时时间。如果使用4MHz振荡，则每个指令周期为1S。所以单周期指令时间为1S，双周期指令时间为2S。在上例的LOOP循环延时时间即为：(1+2)*100+2=302(S)。在循环中插入空操作指令即可延长延时时间：
MOVLW D100
MOVWF 10
LOOP NOP
NOP
NOP
DECFSZ 10，1
GOTO LOOP
┋
延时时间=(1+1+1+1+2)*100+2=602(S)。
用几个循环嵌套的方式可以大大延长延时时间。下例用2个循环来做延时：
MOVLW D100
MOVWF 10
LOOPMOVLW D16
MOVWF 11
LOOP1 DECFSZ 11，1
GOTO LOOP1
DECFSZ 10，1
GOTO LOOP
┋
延时时间=1+1+[1+1+(1+2)*16-1+1+2]*100-1=5201(S)
11) RTCC计数器的使用
RTCC是一个脉冲计数器，它的计数脉冲有二个来源，一个是从RTCC引脚输入的外部信号，一个是内部的指令时钟信号。可以用程序来选择其中一个信号源作为输入。RTCC可被程序用作计时之用;程序读取RTCC寄存器值以计算时间。当RTCC作为内部计时器使
用时需将RTCC管脚接VDD或VSS，以减少干扰和耗电流。下例程序以RTCC做延时：RTCC EQU 1
┋
CLRF RTCC ;RTCC清0
MOVLW 07H
OPTION ;选择预设倍数1：256RTCC
LOOP MOVLW 255 ;RTCC计数终值
SUBWF RTCC，0
BTFSS STATUS，Z ;RTCC=255?
GOTO LOOP
┋
这个延时程序中，每过256个指令周期RTCC寄存器增1(分频比=1：256)，设芯片使用4MHz振荡，则：
延时时间=256*256=65536(S)
RTCC是自振式的，在它计数时，程序可以去做别的事情，只要隔一段时间去读取它，检测它的计数值即可。
12) 寄存器体(BANK)的寻址
对于PIC16C54/55/56，寄存器有32个，只有一个体(BANK)，故不存在体寻址问题，对于PIC16C57/58来说，寄存器则有80个，分为4个体(BANK0-BANK3)。在对F4(FSR)的说明中可知，F4的bit6和bit5是寄存器体寻址位，其对应关系如下：
Bit6 Bit5 BANK 物理地址
00 BANK0 10H～1FH
0 1 BANK1 30H～3FH
1 0 BANK
2 50H～5FH
1 1 BANK3 70H～7FH
当芯片上电RESET后，F4的bit6,bit5是随机的，非上电的RESET则保持原先状态不变。下面的例子对BANK1和BANK2的30H及50H寄存器写入数据。
例1.(设目前体选为BANK0)
BSF 4，5;置位bit5=1,选择BANK1
MOVLW DATA
MOVWF 10H ; DATA30H
BCF 4，5
BSF 4，6 ;bit6=1,bit5=0选择BANK2
MOVWF 10H ;DATA50H
从上例中我们看到，对某一体(BANK)中的寄存器进行读写，首先要先对F4中的体寻址位进行操作。实际应用中一般上电复位后先清F4的bit6和bit5为0，使之指向BANK0，以后再根据需要使其指向相应的体。
注意，在例子中对30H寄存器(BANK1)和50H寄存器(BANK2)写数时，用的指令MOVWF 10H中寄存器地址写的都是10H，而不是读者预期的MOVWF 30H和MOVWF 50H，为什么?
让我们回顾一下指令表。在PIC16C5X的所有有关寄存器的指令码中，寄存寻址位都只占5个位：fffff，只能寻址32个(00H1FH)寄存器。所以要选址80个寄存器，还要再用二位体选址位PA1和PA0。当我们设置好体寻址位PA1和PA0，使之指向一个BANK，那么指令MOVWF 10H就是将W内容置入这个BANK中的相应寄存器内(10H，30H，50H，或70H)。
有些设计者第一次接触体选址的概念，难免理解上有出入，下面是一个例子：
例2：(设目前体选为BANK0)
MOVLW 55H
MOVWF 30H ;欲把55H30H寄存器
MOVLW 66H
MOVWF 50H ;欲把66H50H寄存器
以为MOVWF 30H一定能把W置入30H，MOVWF 50H一定能把W置入50H，这是错误的。因为这两条指令的实际效果是MOVWF 10H，原因上面已经说明过了。所以例2这段程序最后结果是F10H=66H，而真正的F30H和F50H并没有被操作到。
建议：为使体选址的程序清晰明了，建议多用名称定义符来写程序，则不易混淆。例3：假设在程序中用到BANK0，BANK1，BANK2的几个寄存器如下：
BANK0 地址BANK1 地址BANK2 地址BANK3 地址
A 10H
B 30H
C 50H 70H
A EQU 10H ;BANK0
B EQU 10H ;BANK1
C EQU 10H ;BANK2
┋
FSREQU 4
Bit6 EQU 6
Bit5EQU 5
DATA EQU 55H
┋
MOVLW DATA
MOVWF A
BSF FSR,Bit5
MOVWF B ;DATAF30H
BCF FSR,Bit5
BSF FSR,Bit6
MOVWF C ;DATAF50H
┋
程序这样书写，相信体选址就不容易错了。
13) 程序跨页面跳转和调用
下面介绍PIC16C5X的程序存储区的页面概念和F3寄存器中的页面选址位PA1和PA0两
位应用的实例。
(1)GOTO跨页面
例：设目前程序在0页面(PAGE0)，欲用GOTO跳转到1页面的某个地方
KEY(PAGE1)。
STATUS EQU 3
PA1 EQU 6
PA0 EQU 5
┋
BSF STATUS，PA0 ;PA0=1，选择PAGE页面
GOTO KEY ;跨页跳转到1页面的KEY
┋
KEY NOP ;1页面的程序
┋
(2)CALL跨页面
例：设目前程序在0页面(PAGE0)，现在要调用放在1页面(PAGE1)的子程序DELAY。
┋
BSF STATUS，PA0 ;PA0=1，选择PAGE1页面
CALL DELAY ;跨页调用
BCF STATUS，PA0 ;恢复0页面地址
┋
DELAY NOP ;1页面的子程序
┋
注意：程序为跨页CALL而设了页面地址，从子程序返回后一定要恢复原来的页面地址。
(3)程序跨页跳转和调用的编写
读者看到这里，一定要问：我写源程序(.ASM)时，并不去注意每条指令的存放地址，我怎
么知道这个GOTO是要跨页面的，那个CALL是需跨页面的? 的确，开始写源程序时并知道何时会发生跨页面跳转或调用，不过当你将源程序汇编时，就会自动给出。当汇编结果显示出：
X X X(地址)GOTO out of Range
X X X(地址)CALL out of Range
这表明你的程序发生了跨页面的跳转和调用，而你的程序中在这些跨页GOTO和CALL 之前还未设置好相应的页面地址。这时应该查看汇编生成的.LST文件，找到这些GOTO 和CALL，并查看它们要跳转去的地址处在什么页面，然后再回到源程序(.ASM)做必要的修改。一直到你的源程序汇编通过(0 Errors and Warnnings)。
(4)程序页面的连接
程序4个页面连接处应该做一些处理。一般建议采用下面的格式：即在进入另一个页面后，马上设置相应的页面地址位(PA1，PA0)。页面处理是PIC16C5X编程中最麻烦的部分，不过并不难。只要做了一次实际的编程练习后，就能掌握了。
单片机汇编指令表
单片机汇编指令表 在单片机的世界里，汇编语言扮演着举足轻重的角色。它是一种低级语言，能够直接与硬件进行交互，提供高效的代码执行效率。下面，我们将详细列出一些常见的单片机汇编指令，以及它们的功能。MOV指令：用于将数据从一个寄存器移动到另一个寄存器。例如，MOV R1, R2将把 R2的内容移动到 R1中。 ADD指令：用于将两个寄存器的内容相加，并将结果存储在目标寄存器中。例如，ADD R1, R2将把 R1和 R2的内容相加，并将结果存储在 R1中。 SUB指令：用于将目标寄存器的值减去源寄存器的值，并将结果存储在目标寄存器中。例如，SUB R1, R2将把 R1的值减去 R2的值，并将结果存储在 R1中。 JMP指令：用于无条件跳转到指定的。例如，JMP 0x1000将跳转到为0x1000的位置。 JZ指令：用于判断目标寄存器的值是否为零。如果为零，则跳转到指定。例如，JZ 0x1000将判断目标寄存器的值是否为零，如果是零，则跳转到为 0x1000的位置。
CMP指令：用于比较两个寄存器的值。它将结果存储在标志寄存器中，供后续的跳转指令使用。例如，CMP R1, R2将比较 R1和 R2的值，并将结果存储在标志寄存器中。 BREQ指令：用于判断标志寄存器的值是否等于零。如果等于零，则跳转到指定。例如，BREQ 0x1000将判断标志寄存器的值是否等于零，如果是零，则跳转到为 0x1000的位置。 以上只是单片机汇编语言中的一小部分指令，但它们是最常用和最基本的。理解和掌握这些指令，对于学习单片机编程和嵌入式系统开发是至关重要的。汇编语言的选择也取决于具体的单片机型号和应用需求。在选择和使用汇编指令时，一定要考虑到代码的可读性、效率和移植性等因素。 在单片机系统中，指令集是其核心部分。这些指令集通常由一系列二进制代码组成，用于控制单片机的操作和运行。下面将介绍一些常见的单片机指令集及其功能。 MOV指令用于将源操作数复制到目标操作数中。例如，将一个数值存储到寄存器中，或者将一个寄存器的值复制到另一个寄存器中。ADD指令用于将两个操作数相加，并将结果存储到目标操作数中。例
单片机汇编指令
单片机汇编指令 单片机（Microcontroller）是一种集成了微处理器和其他外设的集成电路芯片，用于控制各种电子设备。在单片机的开发过程中，编程是 必不可少的一部分，而汇编语言是一种常用于单片机编程的低级语言。 汇编语言是一种和机器语言十分接近的编程语言，使用简单的助记 符（Mnemonic）来代表机器指令，方便程序员进行编程。在单片机开 发中，汇编语言的指令集是非常重要的知识，掌握好单片机的汇编指 令对于编写高效、性能优良的程序至关重要。 本文将介绍一些常见的单片机汇编指令，供大家参考和学习。 一、数据传输指令 1. MOV 指令：将数据从一个存储器位置或寄存器传输到另一个存 储器位置或寄存器。 例如： MOV A, B ;将B的值传送给A寄存器 MOV R1, #20 ;将数值20传送给R1寄存器 2. LDA 和 STA 指令：分别用于将数据从存储器加载到累加器和将 累加器中的数据存储到存储器中。 例如： LDA 0x20 ;将地址为0x20的存储器单元的数据加载到累加器
STA 0x30 ;将累加器中的数据存储到地址为0x30的存储器单元 3. XCH 指令：用于交换两个存储器位置或寄存器的数据。 例如： XCH A, B ;交换A和B寄存器的值 二、算术指令 1. ADD 和 SUB 指令：分别用于将数据相加和相减。 例如： ADD A, B ;将A和B的值相加，并将结果存储到A寄存器 SUB A, B ;将B的值从A中减去，并将结果存储到A寄存器 2. INC 和 DEC 指令：分别用于将数据递增和递减。 例如： INC A ;将A的值递增1 DEC A ;将A的值递减1 三、逻辑指令 1. AND、OR 和 XOR 指令：分别用于进行逻辑与、逻辑或和逻辑异或操作。 例如：
PIC单片机指令系统和汇编语言程序设计
第二章PIC单片机指令系统和汇编语言程序设计 2.1 指令系统概述 2.1.1 指令的表示方法 1．机器指令的表示方法：指令用于规定计算机的基本操作。一台计算机所能执行的指令集合就是它的指令系统。指令共有两种表示方法，分别是机器语言表示方法和汇编语言表示方法。不同种类的单片机有不同的一套命令(即所谓“指令系统”)。 2．汇编语言的表示方法：汇编语言是对机器语言的改进，它采用便于人们记忆的一些符号（例如简化的英文单词）来表示操作码、操作数和地址码等。通常把表示指令的符号称之为助记符。 3．PIC16F87X单片机指令：PIC16F87X单片机采用精简指令集（RISC）结构，指令效率高，功能强。它的指令为单字的宽字位（14）指令，由此生成的程序代码短。指令条数少，仅有35条。(1)面向字节操作类(2)面向位操作类(3)常数操作和控制类操作。 2.1.2PIC单片机指令的寻址方式 1．寄存器间接寻址：所谓寄存器间接寻址指的是通过寄存器F0、F4来实现。实际的寄存器地址放在F4的低5位中，通过F0来进行间接寻址。INDF不是物理上实际存在的寄存器，而任何寻址INDF的指令都是以FSR寄存器内容为地址的RAM单元中存放着参加运算或操作的数据。 2．立即数寻址：所谓立即寻址就是操作数在指令中直接给出。通常把出现在指令中的操作数称之为立即数，因此就把这种寻址方式称之为立即寻址。 3．直接寻址：指令中操作数以其所在存储单元地址的形式给出，就称之为直接寻址。这种方式是对任何一寄存器直接寻址访问。 4．位寻址：这种寻址方式是对寄存器中的任一位（bit）进行操作。 2.1.3指令符号的意义说明 1.PIC汇编语言指令格式PIC系列微控制器汇编语言指令与MCS－51系列单片机汇编语言一样，每条汇编语言指令由4个部分组成，其书写格式如下： 标号操作码助记符操作数1，操作数2；注释 2.指令符号的意义说明：在PIC系列单片机指令中常把数据存储器RAM当作寄存器来使用(处理)并用字母f(或F)表示。 d代表操作数的目标选择，定义d=0，结果存入W；d=1结果存入(文件)寄存器f，当使用汇编程序指令d缺省时，默认d=1。b代表(文件)寄存器(8位)的位地址(0～7取值)。如寄存器的8位为b7、b6……b1、b0，若b=1 代表寄存器的第b1位。字母符号k代表立即数、常数和数据标号。 2.2 字节操作指令 PIC16F87X系列单片机字节操作指令详解见下面表格 2.3位操作指令 PIC16F87X系列单片机位操作指令详解见下面表格 2.4 汇编语言程序设计 2.4.1 汇编语言程序设计知识 1．汇编语言源程序的结构 汇编语言提供了一种不涉及实际存储器地址和机器指令编码的编写源程序的有效方法。 我们需要掌握的是：汇编语言的程序格式、语句格式、助记符、伪指令。 程序的4种基本结构：顺序、分支、循环和子程序。 2．PIC 汇编语言的程序流程图 （1）程序流程图常用的图形符号
单片机汇编语言指令集
单片机汇编语言指令集 汇编语言是一种低级程序设计语言，广泛应用于单片机的编程和控制。单片机汇编语言指令集是程序员在开发单片机应用时必须了解和掌握的一项基础知识。本文将介绍常用的单片机汇编语言指令集及其功能。 1. 指令集概述 单片机汇编语言指令集是单片机内部指令的集合，用于完成各种操作和控制功能。指令集由操作码和操作数组成，操作码表示指令的类型，操作数表示指令要操作的数据或地址。 2. 数据传送指令 数据传送指令用于将数据从一个位置传送到另一个位置，包括寄存器之间的传送、寄存器和内存之间的传送等。常用的数据传送指令有MOV、LDR、STR等。 3. 算术运算指令 算术运算指令用于进行各种算术运算，包括加法、减法、乘法、除法等。常用的算术运算指令有ADD、SUB、MUL、DIV等。 4. 逻辑运算指令 逻辑运算指令用于进行各种逻辑运算，包括与、或、非、异或等。常用的逻辑运算指令有AND、OR、NOT、XOR等。 5. 条件转移指令
条件转移指令用于根据条件进行跳转或循环控制，常用的条件转移指令有BEQ、BNE、BGT、BLE等。通过条件转移指令，程序可以根据不同的条件选择执行不同的代码路径。 6. 程序控制指令 程序控制指令用于实现程序的跳转、函数的调用和返回等功能。常用的程序控制指令有JMP、CALL、RET等。通过程序控制指令，程序可以按照预定的流程执行，实现复杂的控制逻辑。 7. 输入输出指令 输入输出指令用于与外部设备进行数据交互，包括输入数据和输出数据。常用的输入输出指令有IN、OUT等。通过输入输出指令，单片机可以与外围设备进行数据的传输和交互。 8. 中断指令 中断指令用于处理外部中断或内部中断事件，包括中断的触发、中断的响应和中断的处理等。常用的中断指令有INT、IRET等。通过中断指令，单片机可以及时响应和处理各种中断事件。 9. 扩展指令 扩展指令是一些额外的指令，用于扩展单片机的功能和性能。扩展指令的具体内容和功能因不同的单片机而异，常见的扩展指令有乘法指令、移位指令、位操作指令等。
PIC单片机C语言编程教程
PIC单片机C语言编程简介 用 C 语言来开发单片机系统软件最大的好处是编写代码效率高、软件调试直观、维护升级方便、 代码的重复利用率高、便于跨平台的代码移植等等，因此 C 语言编程在单片机系统设计中已得到越 来越广泛的运用。针对PIC 单片机的软件开发，同样可以用C 语言实现。 但在单片机上用C 语言写程序和在PC 机上写程序绝对不能简单等同。现在的PC 机资 源十分丰富，运算能力强大，因此程序员在写PC 机的应用程序时几乎不用关心编译后的可 执行代码在运行过程中需要占用多少系统资源，也基本不用担心运行效率有多高。写单片机 的 C 程序最关键的一点是单片机内的资源非常有限，控制的实时性要求又很高，因此，如 果没有对单片机体系结构和硬件资源作详尽的了解，以笔者的愚见认为是无法写出高质量实 用的C 语言程序。这就是为什么前面所有章节中的的示范代码全部用基础的汇编指令实现 的原因，希望籍此能使读者对PIC 单片机的指令体系和硬件资源有深入了解，在这基础之 上再来讨论C 语言编程，就有水到渠成的感觉。 本书围绕中档系列PIC 单片机来展开讨论，Microchip 公司自己没有针对中低档系列PIC 单片机的C 语言编译器，但很多专业的第三方公司有众多支持PIC 单片机的 C 语言编译器 提供，常见的有Hitech、CCS、IAR、Bytecraft 等公司。其中笔者最常用的是Hitech 公司的 PICC 编译器，它稳定可靠，编译生成的代码效率高，在用PIC 单片机进行系统设计和开发 的工程师群体中得到广泛认可。其正式完全版软件需要购置，但在其网站上有限时的试用版
供用户评估。另外，Hitech 公司针对广大PIC 的业余爱好者和初学者还提供了完全免费的学 习版PICC-Lite 编译器套件，它的使用方式和完全版相同，只是支持的PIC 单片机型号限制 在PIC16F84、PIC16F877 和PIC16F628 等几款。这几款Flash 型的单片机因其所具备的丰富的片上资源而最适用于单片机学习入门，因此笔者建议感兴趣的读者可从PICC-Lite 入手掌 握PIC 单片机的 C 语言编程。 在此列出几个主要的针对PIC 单片机的C 编译器相关连接网址，供读者参考： Hitech-PICC：https://www.360docs.net/doc/9319132302.html, IAR：https://www.360docs.net/doc/9319132302.html, CCS：https://www.360docs.net/doc/9319132302.html,/picc.shtml ByteCraft：https://www.360docs.net/doc/9319132302.html,/mpccaps.html 本章将介绍Hitech-PICC 编译器的一些基本概念，由于篇幅所限将不涉及 C 语言的标准 语法和基础知识介绍，因为在这些方面都有大量的书籍可以参考。重点突出针对PIC 单片 机的特点而所需要特别注意的地方。 11.2 Hitech-PICC编译器 PICC 基本上符合ANSI 标准，除了一点：它不支持函数的递归调用。其主要原因是因
pic单片机汇编语言程序设计实例
pic单片机汇编语言程序设计实例 一、前言 单片机是现代电子技术中的重要组成部分，而汇编语言则是单片机编程中最基础的语言。本文将以PIC单片机为例，介绍汇编语言程序设计实例。 二、PIC单片机简介 PIC（Peripheral Interface Controller）是一种微控制器，由美国Microchip Technology公司开发。PIC单片机具有体积小、功耗低、价格便宜等优点，广泛应用于各种电子设备中。 三、汇编语言基础 1. 寄存器 PIC单片机有许多寄存器，其中最常用的有W寄存器和F寄存器。W 寄存器是一个8位的通用寄存器，可用于存储临时数据；F寄存器则是一个8位的特殊功能寄存器，可用于控制各种外设。
2. 指令集 PIC单片机的指令集非常丰富，涵盖了各种数据操作、逻辑运算、跳转等指令。例如： - MOVF：将指定地址中的数据移动到W寄存器中； - ADDWF：将指定地址中的数据与W寄存器中的数据相加，并将结果保存到指定地址中； - BTFSS：测试指定地址中某一位是否为0，并跳过下一条指令。 3. 标志位 PIC单片机还有一些标志位，用于记录各种状态信息。其中最常用的有C（进位标志位）、Z（零标志位）和DC（半进位标志位）。 四、汇编语言程序设计实例 下面以一个简单的LED闪烁程序为例，介绍PIC单片机汇编语言程序设计。 1. 硬件连接 将一个LED连接到PIC单片机的RA0口，通过一个220欧姆电阻限
流。将VDD和VSS分别连接到5V和地。 2. 程序设计 首先定义RA0口为输出口，并将其置为低电平。然后进入一个死循环，在循环中将RA0口置为高电平、延时一段时间、再将RA0口置为低 电平、再延时一段时间。 程序如下： LIST P=16F84A INCLUDE "P16F84A.INC" __CONFIG _CP_OFF & _WDT_OFF & _PWRTE_ON & _HS_OSC ORG 0x00 GOTO MAIN ORG 0x04 MAIN: MOVLW 0x00 ; 将W寄存器清零 TRIS PORTA ; 将PORTA定义为输出口
pic单片机汇编语言程序设计实例
PIC单片机汇编语言程序设计实例 介绍 在计算机科学领域中，汇编语言是一种低级语言，用于编写机器指令的文本形式。汇编语言程序设计是一门重要的技能，特别是在嵌入式系统开发中。PIC （Peripheral Interface Controller）单片机是一种常见的微控制器，广泛应用 于各种电子设备中。本文将介绍PIC单片机汇编语言程序设计的实例，旨在帮助读者更好地理解和应用汇编语言编程。 PIC单片机简介 PIC单片机是由美国微芯科技公司（Microchip Technology Inc.）设计和生产的 一种微控制器。它具有高性能、低功耗和丰富的外设接口，适用于各种应用领域，如家电、汽车电子、医疗设备等。PIC单片机的指令集是基于汇编语言的，因此掌 握汇编语言编程对于理解和应用PIC单片机至关重要。 PIC单片机汇编语言基础 在开始编写PIC单片机汇编语言程序之前，我们首先需要了解一些基本概念和语法。以下是一些常用的指令和语法： 1. 数据寄存器 PIC单片机有多个数据寄存器，用于存储数据和中间结果。例如，W寄存器是一个 通用寄存器，用于存储临时数据。另外，还有一些特定功能的寄存器，如PORTA寄存器用于控制输入输出。 2. 指令集 PIC单片机的指令集包含了各种操作指令，如算术运算、逻辑运算、位操作等。每 个指令都有特定的操作码和操作数，用于执行相应的操作。
3. 标志寄存器 PIC单片机的标志寄存器用于存储一些状态信息，如进位标志、零标志等。这些标志位可以用于条件分支和循环控制。 4. 中断 PIC单片机支持中断机制，可以在特定条件下中断当前程序的执行，执行中断服务程序。中断可以提高系统的响应速度和实时性。 PIC单片机汇编语言程序设计实例 下面将通过几个实例来演示PIC单片机汇编语言程序的设计和实现。 实例1：LED闪烁 步骤： 1.初始化端口为输出模式。 2.设置LED引脚为高电平，使LED熄灭。 3.延时一段时间。 4.设置LED引脚为低电平，使LED亮起。 5.延时一段时间。 6.重复步骤4和步骤5。 代码： org 0x00 movlw 0xFF tris PORTA loop: movlw 0x00 movwf PORTA call delay movlw 0xFF movwf PORTA call delay goto loop delay:

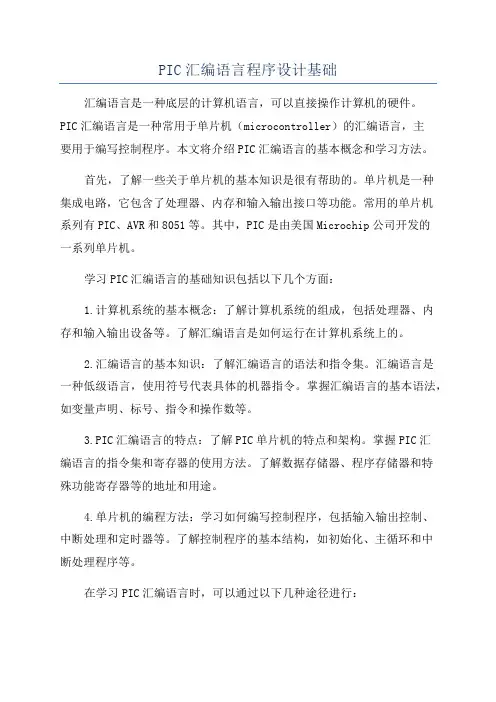

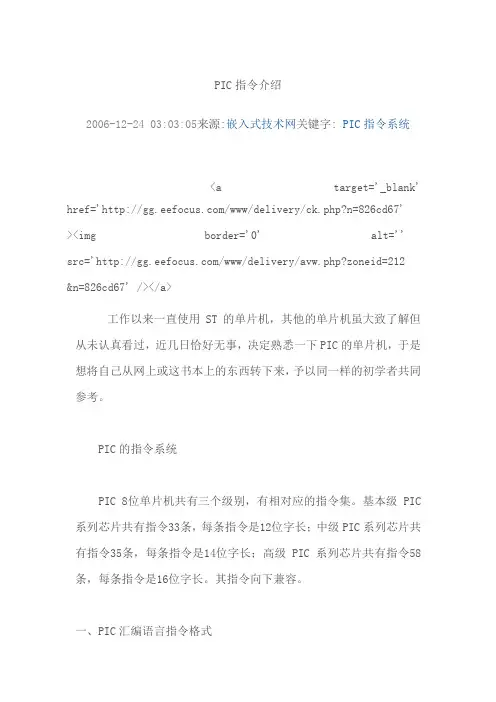

PIC汇编语言程序设计基础
