半导体工艺干法刻蚀铝刻蚀
干法刻蚀之铝刻蚀
在集成电路的制造过程中，刻蚀就是利用化学或物理方法有选择性地从硅片表面去除不需要的材料的过程。
从工艺上区分，刻蚀可以分为湿法刻蚀和干法刻蚀。
前者的主要特点是各向同性刻蚀；后者是利用等离子体来进行各向异性刻蚀，可以严格控制纵向和横向刻蚀。
干法的各向异性刻蚀，可以用表面损伤和侧壁钝化两种机制来解释。
表面损伤机制是指，与硅片平行的待刻蚀物质的图形底部，表面的原子键被破坏，扩散至此的自由基很容易与其发生反应，使得这个方向的刻蚀得以持续进行。
与硅片垂直的图形侧壁则因为表面原子键完整，从而形态得到保护。
侧壁钝化机制是指，刻蚀反应产生的非挥发性的副产物，光刻胶刻蚀产生的聚合物，以及侧壁表面的氧化物或氮化物会在待刻蚀物质表面形成钝化层。
图形底部受到离子的轰击，钝化层会被击穿，露出里面的待刻蚀物质继续反应，而图形侧壁钝化层受到较少的离子轰击，阻止了这个方向刻蚀的进一步进行。
在半导体干法刻蚀工艺中，根据待刻蚀材料的不同，可分为金属刻蚀、介质刻蚀和硅刻蚀。
金属刻蚀又可以分为金属铝刻蚀、金属钨刻蚀和氮化钛刻蚀等。
目前，金属铝作为连线材料，仍然广泛用于DRAM和flash等存储器，以及以上的逻辑产品中。
本文着重介绍金属铝的刻蚀工艺。
金属铝刻蚀通常用到以下气体：Cl2、BCl3、Ar、 N2、CHF3和C2H4等。
Cl2作为主要的刻蚀气体，与铝发生化学反应，生成的可挥发的副产物AlCl3被气流带出反应腔。
BCl3一方面提供BCl3＋，垂直轰击硅片表面，达到各向异性的刻蚀。
另一方面，由于铝表面极易氧化成氧化铝，这层自生氧化铝在刻蚀的初期阻隔了Cl2和铝的接触，阻碍了刻蚀的进一步进行。
添加BCl3 则利于将这层氧化层还原（如方程式1），促进刻蚀过程的继续进行。
Al2O3 + 3BCl3→ 2AlCl3 + 3BOCl （1）
Ar电离生成Ar＋，主要是对硅片表面提供物理性的垂直轰击。
N2、CHF3和C2H4是主要的钝化气体，N2与金属侧壁氮化产生的AlxNy，CHF3和C2H4与光刻胶反应生成的聚合物会沉积在金属侧壁，形成阻止进一步反应的钝化层。
一般来说，反应腔的工艺压力控制在6-14毫托。
压力越高，在反应腔中的Cl2浓度越高，刻蚀速率越快。
压力越低，分子和离子的碰撞越少，平均自由程增加，离子轰击图形底部的能力增强，这样刻蚀反应速率不会降低甚至于停止于图形的底部。
目前金属刻蚀机台广泛采用双射频功率源设计，如应用材料公司DPS （decouple plasma source）金属刻蚀机台。
偏置功率用来加速正离子，提供垂直的物理轰击，源功率用来提高反应腔体内的等离子体的浓度。
这种双功率的设计可以实现对离子体的能量和浓度的独立控制，扩大了刻蚀工艺的工艺窗口和性能。
在金属铝的上下通常会淀积金属钛或氮化钛，形成氮化钛/铝/氮化钛/钛的结构。
用来刻蚀铝的Cl2与钛反应生成挥发性相对较低的TiCl4，刻蚀氮化钛的速率只有刻蚀铝的1/3-1/4,因此减少Cl2或是增加BCl3和偏置功率，都有利于提高氮化钛和钛的刻蚀速率。
在金属铝中通常会加入少量的硅和铜来提高电子器件的可靠性。
硅和Cl反应生成挥发性的SiCl4，很容易被带出反应腔。
铜与Cl反应生成的CuCl2挥发性却不高，因此需要加大物理性的离子轰击把铜原子去掉，一般可以通过加大Ar和增加偏置功率来实现。
当铝刻蚀完成之后，硅片表面、图形侧壁和光刻胶表面残留的Cl，会和铝反应生成AlCl3，继而与空气中的水分发生自循环反应（如方程式2），造成对铝的严重侵蚀（corrosion）。
因此，在刻蚀工艺完成后，一般会用H2O和O2的等离子体把氯和光刻胶去除, 并且在铝表面形成氧化铝来保护铝。
综述报告——刻蚀简介
微加工技术——刻蚀简介自从半导体诞生以来，很大程度上改变了人类的生产和生活。
半导体除了在计算机领域应用之外，还广泛地应用于通信、网络、自动遥控及国防科技领域。
本文主要介绍半导体制造工艺中的刻蚀工艺。
随着半导体制造大规模集成电路技术的发展，图形加工线条越来越细，硅片尺寸越来越大，对刻蚀工艺的要求也越来高。
因此，学习了解刻蚀工艺十分必要。
本文将主要从刻蚀简介、刻蚀参数及现象、干法刻蚀和湿法刻蚀四个方面进行论述。
1、刻蚀简介1.1 刻蚀定义及目的刻蚀就是用化学的、物理的或同时使用化学和物理的方法，有选择地把没有被抗蚀剂掩蔽的那一部分薄膜层除去，从而在薄膜上得到和抗蚀剂膜上完全一致的图形。
刻蚀的基本目的，是在涂光刻胶(或有掩膜)的硅片上正确的复制出掩膜图形[1]。
刻蚀，通常是在光刻工艺之后进行。
通过刻蚀，在光刻工艺之后，将想要的图形留在硅片上。
从这一角度而言，刻蚀可以被称之为最终的和最主要的图形转移工艺步骤。
在通常的刻蚀过程中，有图形的光刻胶层〔或掩膜层)将不受到腐蚀源显著的侵蚀或刻蚀，可作为掩蔽膜，保护硅片上的部分特殊区域，而未被光刻胶保护的区域，则被选择性的刻蚀掉。
其工艺流程示意图如下。
1.2 刻蚀的分类从工艺上分类的话，在半导体制造中有两种基本的刻蚀工艺：干法刻蚀和湿法腐蚀。
干法刻蚀，是利用气态中产生的等离子体，通过经光刻而开出的掩蔽层窗口，与暴露于等离子体中的硅片行物理和化学反应，刻蚀掉硅片上暴露的表面材料的一种工艺技术法[1]。
该工艺技术的突出优点在于，是各向异性刻蚀（侧向腐蚀速度远远小于纵向腐蚀速度，侧向几乎不被腐蚀），因此可以获得极其精确的特征图形。
超大规模集成电路的发展，要求微细化加工工艺能够严格的控制加工尺寸，要求在硅片上完成极其精确的图形转移。
任何偏离工艺要求的图形或尺寸，都可能直接影响产品性能或品质，给生产带来无法弥补的损害。
由于干法刻蚀技术在图形转移上的突出表现，己成为亚微米尺寸下器件刻蚀的最主要工艺方法。
八大半导体工艺顺序剖析
八大半导体工艺顺序剖析八大半导体工艺顺序剖析在现代科技领域中，半导体材料和器件扮演着重要的角色。
作为电子设备的基础和核心组件，半导体工艺是半导体制造过程中不可或缺的环节。
有关八大半导体工艺顺序的剖析将会有助于我们深入了解半导体制造的工作流程。
本文将从简单到复杂，逐步介绍这八大工艺的相关内容。
1. 排版工艺（Photolithography）排版工艺是半导体制造过程中的首要步骤。
它使用光刻技术，将设计好的电路图案转移到硅晶圆上。
排版工艺需要使用光刻胶、掩膜和曝光设备等工具，通过逐层叠加和显影的过程，将电路图案转移到硅晶圆上。
2. 清洗工艺（Cleaning）清洗工艺在排版工艺之后进行，用于去除光刻胶和其他污染物。
清洗工艺可以采用化学溶液或高纯度的溶剂，保证硅晶圆表面的干净和纯净。
3. 高分辨率电子束刻蚀（High-Resolution Electron BeamLithography）高分辨率电子束刻蚀是一种先进的制造技术。
它使用电子束在硅晶圆表面进行刻蚀，以高精度和高分辨率地制作微小的电路图案。
4. 电子束曝光系统（Electron Beam Exposure Systems）电子束曝光系统是用于制造高分辨率电子束刻蚀的设备。
它具有高能量电子束发射器和复杂的控制系统，能够精确控制电子束的位置和强度，实现微米级别的精细曝光。
5. 高能量离子注入（High-Energy Ion Implantation）高能量离子注入是半导体器件制造中的一项重要工艺。
通过将高能量离子注入到硅晶圆表面，可以改变硅晶圆的电学性质，实现电路中的控制和测量。
6. 薄膜制备与沉积（Film Deposition）薄膜制备与沉积是制造半导体器件的关键工艺之一。
这个工艺将薄膜材料沉积在硅晶圆表面，包括化学气相沉积、物理气相沉积和溅射等方法。
这些薄膜能够提供电介质、导电材料或阻挡层等功能。
7. 设备和工艺完善（Equipment and Process Optimization）设备和工艺完善的步骤是优化半导体制造工艺的关键。

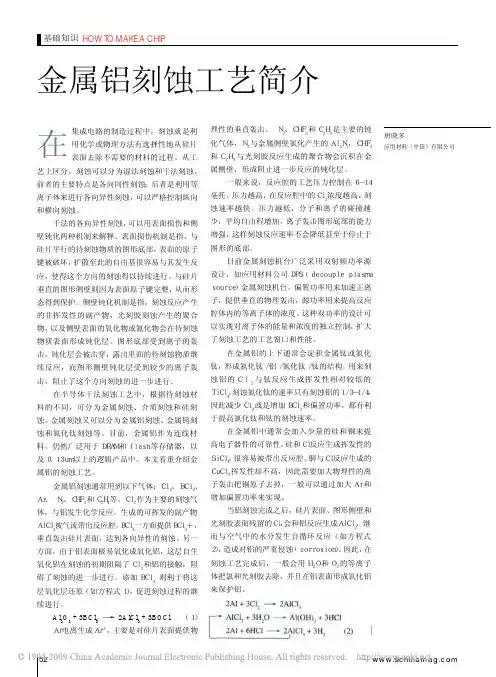

金属铝刻蚀工艺简介
在金属铝中通常会加入少量的硅和铜来提
高电子器件的可靠性。硅和Ｃｌ反应生成挥发性的
ＳｉＣｌ ，很容易被带出反应腔。铜与Ｃｌ反应生成的 ４
ＣｕＣｌ２ 挥发性却不高，因此需要加大物理性的离 子轰击把铜原子去掉，一般可以通过加大 Ａｒ 和
ＡｌＣｌ 被气流带出反应腔。ＢＣｌ 一方面提供ＢＣｌ ＋，
３
３
３
垂直轰击硅片表面，达到各向异性的刻蚀。另一
方面，由于铝表面极易氧化成氧化铝，这层自生
氧化铝在刻蚀的初期阻隔了 Ｃｌ 和铝的接触，阻 ２
碍了刻蚀的进一步进行。添加 ＢＣｌ 则利于将这 ３
层氧化层还原（如方程式 １），促进刻蚀过程的继
续进行。
基础知识 HOW TO MAKE A CHIP
金属铝刻蚀工艺简介
在 集成电路的制造过程中，刻蚀就是利 用化学或物理方法有选择性地从硅片 表面去除不需要的材料的过程。从工
艺上区分，刻蚀可以分为湿法刻蚀和干法刻蚀。
前者的主要特点是各向同性刻蚀；后者是利用等
离子体来进行各向异性刻蚀，可以严格控制纵向
和横向刻蚀。
蚀和氮化钛刻蚀等。目前，金属铝作为连线材
料，仍然广泛用于 ＤＲＡＭ 和 ｆｌａｓｈ 等存储器，以
及 ０．１３ｕｍ 以上的逻辑产品中。本文着重介绍金
属铝的刻蚀工艺。
金属铝刻蚀通常用到以下气体：Ｃｌ 、ＢＣｌ 、
２
３
Ａｒ、 Ｎ 、ＣＨＦ 和 Ｃ Ｈ 等。Ｃｌ 作为主要的刻蚀气
２
３
２４
２
体，与铝发生化学反应，生成的可挥发的副产物

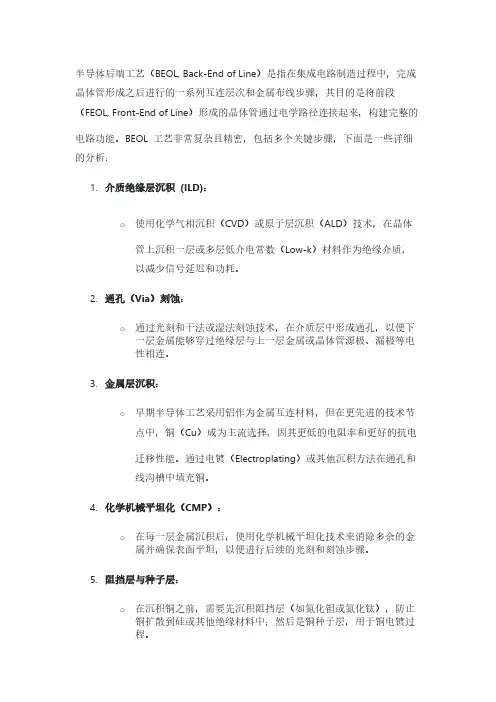

半导体beol工艺
