2019年中考物理真题集锦——专题二：光学作图 1.（2019广州，13）如图所示，一束由A发出的光射到平面镜表面O点，画出物体AB在平面镜中的像，并画出入射光线AO的反射光线。
2.（2019哈尔滨，47）如图所示，请你画出烛焰上A点经平面镜MN所成的像A'.（保留作图痕迹）
3.（2019铜仁，19）如图所示，A＇B＇是物体AB在平面镜中的像，请你在平面镜前作出物体AB。
4.(2019云南，19)请在图中画出三角形ABC在平面镜MN中所成的像 5.（2019随州，13）半径为R的半圆形玻璃砖，圆心在O点，弧面ABC涂有反光层。一束激光垂直于直径AC从D点由空气射入玻璃砖（如图为平面图），已知OD＝R，画出光束经圆弧面两次反射最后从AC边出射到空气中的光路图，要求标明两次反射过程中的入射角大小。 6.(2019娄底，19)如图所示，S'为发光点S在平面镜MN中所成的像，请在图中画出发光点S的位置，并画出一条由S点发出，经平面镜反射后通过P点的光线。
7.（2019聊城，）如图所示，画出物体AB在平面镜中的像A′B′。 8.（.2019烟台，21）汉代的《淮南万毕术》中记载：“取大镜高悬，置水盆于下，则见四邻矣。”（如图）。请在答题卡指定位置，通过作图确定“大镜”的位置。
9.（2019山西，22）如图甲所示，家用小轿车的前挡风玻璃都是斜的，这样可以保证夜间行车时，车内景物通过挡风玻璃所成的像，成在司机前面斜上方避免干扰司机视线，保证驾驶安全。请你在图乙中画出司机眼睛（B点）通过挡风玻璃MN看到车内装饰物（A点）的像的光路图。 10.（2019泰安，21）如图所示，从点光源S发出的一条光线射向平面镜，经平面镜反射后射向墙壁上的O点处。请作出这条入射光线并完成光路图。
11.(2019济宁，)如图10所示,一束光水平射入潜望镜镜口后,通过潜望镜进入小明的眼睛。请画出 光的传播路径
12.（2019沈阳，2）舞蹈教室内有一面非常大的平面镜，一位同学先后站在镜前甲、乙、丙、丁的四个位置，如图所示。关于他在平面镜中所成像的特点，下列描述中正确的是
A．在甲处所成的像是最小的像 B．在乙处所成的像一定是实像 C．在丙处所成的像是倒立的像 D．在丁处所成的像离镜子最近 13.（2019南京，4）如图是小明春游时在水边看到的美景，下图中能正确反映他看到水中“树木”的光路图是（ ） 14.（2019淮安，19）画出图中入射光线AO的反射光线. 15.（2019连云港，18）如图所示，小明在房间的A点通过平面镜看到了坐在客厅沙发上B点的爸爸，请画出此现象的光路图。
16.（2019南充，20）如图，在舞蹈室的墙面上装有一块平面镜，王老师用一激光笔从S点照射镜面，在地面上P点看到一光斑，请用平面镜成像特点完成光路图。
17.（2019凉山州，26）如图所示，请作出物体AB在平面镜MN中所成的像A′B′。 18.（2019 青岛，15）自行车尾灯的反光原理如下图所示。请完成反射光路，并标出反射角度数。 19.(2019上海，17)在图5中，更具给出的入射光线AO画出反射光线OB。 20.（2019长春，20）如图甲所示是“探究平面镜成像的特点”的实验装置． （1）取两支完全相同的蜡烛，是为了探究像与物的 关系． （2）将点燃的蜡烛A放在玻璃板前，移动玻璃板后的蜡烛B直至与蜡烛A的像完全重合，记录蜡烛A、蜡烛B的位置．改变蜡烛A的位置，重复上述实验，实验记录如图乙所示．蜡烛A位于2位置时的像在 点；蜡烛A由2位置移到3位置，像的大小 。选填（“变大”、“变小”或“不变”）． （3）人看到蜡烛像是由于反射光进入人眼，请在图丙中画出与反射光线对应的入射光线． 21.（2019宁夏,15)阅读下面的短文，按要求解决问题： 2018—2019年的中国上演了一出“嫦娥”登月大戏。和以往不同，嫦娥这次登陆地在月球背面。月球背面电磁环境非常干净，无法直接接收来自地球的信号，所以在登月之前，先要发射一颗中继卫星保障通讯。2018年5月21日，嫦娥四号的“开路先锋”鹊桥中继卫星发射升空进入距月球约6.5万公里的环月使命轨道。2019年1月3日早上 “嫦娥四号”探测器成功着陆在月球背面南极一艾特肯盆地冯•卡门撞击坑的预选着陆区。地球、月球、中继卫星的位置如图甲所示，这样地球上的测控站就可以通过鹊桥中继卫星与嫦娥四号探测器进行通讯了。 把中继卫星假想成一个平面镜，搭载控制信号的微波传播特点接近光。请你在图乙中画出地面测控站A点与嫦娥四号探测器B点的通讯路径。
22.（2019苏州，23）（2019苏州，）图中，一条光线从空气射入水中，请标出它的入射角α并大致画出折射光线
23.（2019广安，20）如图所示、OB为反射光线，O为入射点，请画出该光线的入射光线及其折射光线。
24.（2019内江，10）光从玻璃射向空气中，在玻璃与空气的交界面上发生折射和反射，以下符合实际情况的是（ ） 25.（2019宜宾，13）如图所示，空气中一束光经过S点斜射向竖立放置的平面镜，经平面镜反射后射向一块玻璃砖的上表面，并穿过玻璃砖从下表面射出，请在图8中画出该光路图（不考虑玻璃砖的反射）。
26.（2019兰州，26）如图所示为某同学利用标有角度的圆盘、激光器和半圆形玻璃砖“探究光的折射规律”的实验示意图，其中AO为激光器发出的从空气射向半圆形玻璃砖的一束入射光线，请画出反射光线和玻璃砖中折射光线的大致方向。
27.（2019贵港，22）如图所示，OA′是入射光线AO的折射光线，请在图中画出入射光线BO的反射光线和该入射光线在水中的折射光线的大致方向。 28.（2019盐城，23）在图碗中加满水后恰好看到硬币右边缘.画出恰好看到右边缘的一条光路
29.（2019海南19，）在图中画出入射光线AO对应的折射光线大概位置。 30.（2019呼和浩特，19）如图，光线AO由玻璃斜射进入空气，作出反射光线和大致的折射光线。
31.（2019安徽，10）光从空气斜射到水面时，一部分光射进水中，另一部分光返回到空中，其光路如图甲所示。现在让光逆着折射光线的方向从水中斜射到与空气的分界面，请在图乙中画出相应的折射光线和反射光线。 32.（2019吉林，21）请在图中画出折射光线的大致位置。 33.（2019鄂州，19）“坐井观天，所见甚小”，青蛙在枯井和有水的井中“观天”的范围大小是不同的。如图所示，一只青蛙在井底（井中有水）中央，请用光路图作出井底之蛙“观天”的最大范围。
34.（2019襄阳，18）请根据入射光线画出折射光线。 35.（2019贵阳，23）如图所示是一条光线从透明玻璃砖的一面，垂直入射的光线，玻璃砖的截面为等腰三角形顶角为120°，请结合几何知识画出这条光线经玻璃砖从另外两个面射出的光路图。 36.（2019攀枝花，23）一束光从空气中垂直射向玻璃砖，请画出这束光进入玻璃砖和离开玻璃砖后的大致光线（注意标出法线，不考虑光的反射）。
37.（2019广东，16）如题图所示，一束光从空气射向水面，请画出反射光线和大致的折射光线。
38.（2019北部湾，23）入射光线AO从空气斜射入水中，请在图中画出折射光线的大致方向。
39..(2019天水,14)一束光线AO与水平方向成30°角斜射到平静的水面上。
40.（2019北海，24）如图所示，入射光线AO从空气斜射入水中，请画出折射光线的大致位置； 41.（2019南京，4）如图是小明春游时在水边看到的美景，下图中能正确反映他看到水中“树木”的光路图是（ ）
42.（2019沈阳，20）如图所示，在“探究光折射时的特点”的实验中 (1)有一束光从空气斜射入水中，MN为法线，请你画出折射光线的大致方向。 (2)当入射光线靠近水面时，折射光线将____（选填“靠近”或“远离”）水面。 43.（2019株洲，4）能正确表示光从室外透过窗户玻璃进入室内传播的光路图是（ ）
44.（2019咸宁，27）用激光器发出一束光,射入半圆形玻璃砖的圆心O,结果在水平屏幕MN上出现两个光斑,其中一个光斑在A点,如图。请在图乙中画出光路确定另光斑B点的位置
45.(2019邵阳，29)如图所示，一束光从水中斜射到空气中，请画出折射光线的大致方向。 46.（2019吉林，21）请在图7中画出折射光线的大致位置； 47.（2019通辽，16）如图所示，一束光线经凹透镜折射后，射向与凹透镜主光轴平行的平面镜上，请画出：
（1）射向凹透镜的入射光线； （2）经平面镜的反射光线。
48.（2019辽阳，22）如图所示，由水中折射出的一条光线ab照射到凹透镜上，光线ab与凹透镜的主光 轴平行，其中F为凹透镜的焦点，O为光心。请画出:
（1）折射光线ab在水中的入射光线 （2）水中入射光线在水而发生反射时的反射光线
（3）光线ah通过凹透镜后的折射光线 49.（2019武威，19）如图所示，请画出两条光线经过凹透镜后的折射光线。 50.（2019重庆A卷，14）在下图中画出人射光线经过凹透镜后的折射光线； 51.（2019重庆B卷，15）在图中画出人射光线经过凹透镜后的出射光线。 52.（2019东营，19）根据入射光线和折射光线，请在图中的虚线框内画出适当类型的透镜。 53.（2019巴中，27）请将光路图补充完整。
54.（2019桂林，21）请在下图中完成光路图。 55.（2019南京，20）完成图中的光路。
物理中考光学力学电磁学作图题大全(附解析)
作图题图能够形象、直观地反映物理过程和物理现象，揭示事物之间的联系，有助于加深学生对物理现象的理解和认识.作图能提高学生的作图技能，培养学生的空间想象能力和利用图分析解决问题的能力.作图题是中考物理试题中的基本题型，一般是根据题目的要求，作出相应的图像和图线.主要是检查学生运用基本概念和规律进行作图的能力.题型之一光学作图题光学作图题主要包括光的直线传播、光的反射和折射、平面镜成像、透镜对光线的作用等.在近年的中考试题中，光学作图题已成为热点考查的内容之一.作图注意事项：（1）要借助工具作图，作图一定要规范.（2）是实际光线画实线，不是实际光线画虚线.（3）光线要带箭头，光线与光线之间要连接好，不要断开.（4）作光的反射或折射光路图时，应先在入射点作出法线（虚线），然后根据反射角与入射角或折射角与入射角的关系作出光线.透镜的作图要熟记三条特殊光线.1.光的反射作图（2014·广州模拟）一圆形蓄水池装满水，水面与地面相平，在池的中心正上方B处悬挂着一盏灯，一人站在岸边，设A处为人眼，作出灯发出的光经过水面反射后进入人眼的反射光线.（保留辅助线）光的反射作图要点：a.物、像关于平面镜对称；b.平面镜是物点和像点连线的垂直平分线；c.反射角等于入射角，法线是反射光线和入射光线夹角的角平分线，且法线与镜面垂直，平面镜成像时，所有反射光线的反向延长线一定经过镜后的像.2.光的折射作图（2013·咸宁）如图所示，两条入射光线（或延长线）分别过凹透镜的光心O和焦点F，分别画出经过凹透镜折射后的光线.凹透镜三条特殊光线的作图：①延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴.②平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点.③过光心的光线经凹透镜折射后传播方向不改变.1.（2014·曲靖）在图中画出光线经平面镜后的反射光线.2.（2014·遵义）小云家在装修房子时，为了美观，在客厅的天花板上安装了一块平面镜，如图所示.请在图中画出物体AB在平面镜中所成的像.3.（2013·辽阳）一条光线射到水面后发生反射和折射，反射光线OA如图所示，请画出入射光线和折射光线的大致方向.4.（2014·南充）如图所示，一束光从直角三角形玻璃砖AB面垂直射入，并从玻璃砖AC 面射出，请画出光束进入玻璃砖和离开玻璃砖后的光线.5.（2014·荆州）将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图所示，请画出这束光线在水中传播并最后射出水面的光路图.(不考虑光在水面处的反射)6.（2014·衡阳）如图所示，一束与水平面成30°夹角的太阳光径平面镜反射后竖直射入井中，在图中画出反射光线和平面镜的位置.7.（2014·菏泽）在如图所示的光路图中，分别填入合适的透镜.8.（2013·营口）完成图中的光路图.9.（2014·凉山）如图所示，已知凸透镜的一条折射光线和一条入射光线，请你对应画出它们的入射光线和折射光线.10.（2014·云南）请根据近视眼的成因和矫正方法，在如图所示的方框内画出矫正所需的透镜并完成光路图.11.（2014·兰州）根据凸透镜的成像规律，请在图中作出物体通过凸透镜所成的像.12.（2014·聊城）如图所示，请画出发光点S经凸透镜后的出射光线，并确定发光点S 的像点S′.13.（2014·杭州）如图为发光点S和竖直放置的平面镜的位置情况，在图中用光路图作出发光点S的像点S′.14.（2013·哈尔滨）在碗底放一枚硬币S，向碗里倒水后，会观察到“硬币”上升，如图所示.请将眼睛看到硬币像S′的光路图补充完整.光学作图题答案例1例2针对训练1.2.3.4.5.6.7.8.9.10.11.12.13.14.力学作图题力学作图是中考的常考题型，此类题难度虽然较低，但也会因作图不规范等原因造成失分.考查的内容包括力的示意图作图、杠杆的作图、滑轮组的组装.１.画力的示意图（2014¡¤福州）在图中画出南瓜受到重力G的示意图.画力的示意图时，首先找准受力物体；其次明确要画的力、力的三要素；最后根据力的示意图画法规范作图.2.画杠杆的示意图（2014¡¤滨州）如图所示为钓鱼竿钓鱼的示意图，O为支点，F1表示手对钓鱼竿的作用力，F2表示鱼线对钓鱼竿的拉力，请在图中画出力F1、F2的力臂L1、L2.画力臂时可遵循一下顺序：①先在杠杆示意图上确定出支点；②画出动力作用线和阻力作用线；③最后从支点向力的作用线引垂线.3.组装滑轮组（2013¡¤揭阳）用滑轮组拉出陷入泥中的汽车.在图中画出最省力的绳子绕法.滑轮组绕线时要遵循“偶定奇动”的绕线原则，确定绳子段数的方法有三种：第一种是最省力的绕线，是指从动滑轮上开始绕线；第二种是根据s与h 的关系确定出作用在动滑轮绳子的段数，然后再按照“偶定奇动”的绕线原则进行绕线；第三种是根据F与G的关系确定出作用在动滑轮上绳子的段数，再按照“偶定奇动”的绕线原则进行绕线.1.（2014¡¤自贡）如图所示，物体A在斜面上匀速滑下，请画出物体A所受力的示意图.2.（2014¡¤成都）图中，小球和杠杆都处于静止状态，请作出小球所受重力及线AB对杠杆的拉力的示意图.3.（2014¡¤德阳）如图所示，重为G的小球静止在水中，请画出小球的受力示意图.4.（2014¡¤连云港）如图所示，一箱子放在水平向右匀速行驶的汽车上，请画出箱子受力的示意图.5.（2014¡¤凉山）如图所示的杠杆中，已知动力F1和阻力臂L2，请你作出动力臂L1和阻力F2.6.（2014¡¤遂宁）曲杆可绕固定点O转动，在一个最小的拉力F的作用下，在如图所示位置保持静止，请在图中作出：①拉力F的力臂和拉力F的示意图；②物体所受重力的示意图.7.（2014¡¤酒泉）如图所示是日常生活中常用的一款指甲刀，手柄CBA是___________（填“省力”或“费力”）杠杆，请在图中画出作用在A点的力F的力臂.8.（2014¡¤广州）如图是手臂的简化图，手托住重物时，肌肉对前臂的拉力沿图中ab线. （1）在图中画出重物对手的压力；（2）画出肌肉对前臂的拉力方向；（3）画出拉力的力臂.9. 如图是用羊角锤拔钉子的情景.请画出动力F1的力臂L1和羊角锤所受阻力F2的示意图.10. 用如图所示的滑轮组提升重物，要求绳子自由端移动的速度是物体上升速度的2倍，请在图上画出绕线的方法.11.（2014¡¤衡阳）如图所示，某人站在A处通过一根绳子和两个滑轮匀速提起物体B，所用F=100 N，物体B重300 N（不计滑轮重和绳重，不计摩擦），画出滑轮组的绕线.力学作图题答案例3例4例5针对训练1.2.3.4.5.6.7.8.9.10.11.电磁学作图题1.家庭电路的连接（2013·四川）用笔画线代替导线，把图中的三孔插座、电灯及控制电灯的开关接到家庭电路上.连接家庭电路需考虑用电安全.螺丝口灯泡的螺旋套接线柱应接零线，灯尾接线柱应接火线；开关应接在火线端.2.安培定则的运用（2014·宜宾）请利用图中给出的信息，在图中标出电源的正极、小磁针的S极，并用箭头标出磁感线的方向.安培定则共涉及三个方向：电流方向、磁场方向、线圈绕向，已知其中任意两个方向就可以确定第三个的方向.1.（2014·菏泽）根据图示的实物连接图，在方框中画出电路图.2.（2014·泰州）如图是楼梯照明灯的模拟电路.它的要求是，在楼梯的上下两端都能对灯进行控制.请在图上补画连接导线，使之符合这一要求.3.（2013·济宁）小明暑假坐火车去北京，在火车上发现车厢后面有两个厕所，只有当两个厕所的门都关上，车厢指示灯才会发光，指示牌才会显示“厕所有人”字样，提醒旅客两个厕所内都有人.请你把图中各元件符号连接成符合上述要求的电路图.4.（2014·烟台）如图是一个简易“表决器”.“赞成”时，绿灯亮；“反对时”，红灯亮；“弃权”时，绿灯、红灯均不亮.甲、乙是两个与绿灯、红灯相对应的按钮开关，表决时，按下哪个按钮，对应的灯就亮；不按时，两灯均不亮.请画出符合要求的电路图.5.将如图所示的电水壶的3条接线按照安全用电的原则对应连接到插头上.6. 要将一个“一开三孔”开关（即一个开关和一个三孔插座连在一起）安装在新房里如图所示.图甲为实物图，图乙为反面接线示意图.请你帮他将图乙中的电路连接完整，使开关控制电灯，插座又方便其他电器使用.7.（2014·扬州）如图所示，标出磁感线方向和条形磁体的N极.8.（2014·广元）如图所示，如闭合开关，请用箭头符号标出小磁针N极的偏转方向.9.（2014·重庆）根据通电螺线管的南北极，在图中的括号内标出电源的“+”极或“-”极.10.用笔画线，将图中的滑动变阻器连入电路.要求：开关S闭合，滑片P向右滑动时，弹簧测力计的示数变小.11.如图所示，甲、乙两个螺线管靠得很近，串联在同一电路中，请标出螺线管甲的N极和S极.若使两螺线管相互排斥，试在图中画出螺线管乙的绕线方法.12.车辆超载是造成高速公路路面损坏严重的一个重要因素.小明想用压力传感器（当压力达到设定值时，它就接通电路）、电磁继电器，为某大桥设计一个车辆超重的报警装置.当车辆超重时，信号灯就发光.请你在图中为他连接好电路.13.如图是利用太阳能给LED路灯供电的自动控制电路的原理示意图.其中，R是光敏电阻，光敏电阻的阻值R随光照度的增强而减小.白天，通过太阳能电池板与蓄电池回路将太阳能转化为化学能储存在大容量蓄电池内.傍晚，当光照度小于一定值时，通过蓄电池与LED回路，路灯开始工作.请用笔画线将电路原理图连接完整，使工作电路能正常工作（与触点的接线只能接在静触点上，图中已给出静触点D、E、F、G的四根引线，连线不能交叉）.电磁学作图题答案例6例7针对训练1.2.3.5.6.7.8.9.21 / 2211.12.13.22 / 22。
2019年中考物理试题分类汇编——光现象专题(word版含答案)
2019年中考物理试题分类汇编——光现象专题一、选择题1. （2019湘潭，12）下列说法中正确的是（ ）A •折射角一定小于入射角 B. 电能表是测量电功的仪表 C. 导体的横截面积越大，电阻越大 D •声音不能传递能量2. （2019 泰安， 3）如图所示的现象，属于光的折射的是3. （2019怀化，5）下列所示现象中属于光的直线传播的是4.（2019济宁，）小明对下图中所学的物理知识进行了梳理 ，其中有科学性错误的是A .水中筷子“弯折” C .水中荷花的倒影C.雨后彩虹B.铅笔在水中“折断”D.投到车身上的手影声音特性 机械能光的传播 物态变化B .地上的身影D •墙上手影A.岸边的树木在水中的倒影5. （2019青岛，2）下列作图，错误的是6. （2019德州，2）下列诗句中有关光现象的说法正确的是（ ）A •“绿树阴浓夏日长”，树阴是光的反射形成的B . “楼台倒影入池塘”，楼台倒影是光的折射形成的C . “瀑水喷成虹”，彩虹是光的直线传播形成的D •“潭清疑水浅”，水浅是光的折射形成的7. （2019烟台，2） “万物生长靠太阳”，绿色植物的生长需要阳光。
物理学研究表明，不透 明物体的颜色是由它反射的色光决定的，由此可以推测，不利于绿色植物生长的光是 A. 红光 B.黄光C.绿光D.紫光8. （2019烟台，9）赏中华诗词，寻文化基因，品生活之美。
诗词是中华文化的瑰宝，许多 优美的诗词既是对生活和自然现象的生动描述，也与物理知识紧密联系。
下列诗词中涉及9. （2019聊城，）如图所示的光现象中，由光沿直线传播形成的是（A.灯下乎粵B 水中钊粵 C.海市展搂 D.再后懲飯10. （2019威海，2）关于光现象与形成原因的对应关系，下列说法正确的是（ ）A •手影游戏--光的折射 B. 镜花水月--光的漫反射的物理知识解释不正确的是 A •“两岸青山相对出，孤帆一片日边来” B •“两岸猿声啼不住，轻舟已过万重山” C •“绿树阴浓夏日长，楼台倒影入池塘”,“青山相对出”说明运动和静止是相对的 ,“轻舟”的运动是以山为参照物的 ,“楼台倒影入池塘”是光的折射现象 ,“花气袭人”说明分子在做无规则运动)C. 海市蜃楼--光的反射D•小孔成像--光沿直线传播11. （2019潍坊，3）如图所示的光现象中，与小孔成像原理相同的是（）12. （2019东营，3） 1月6日，新年第一场天文奇观--“日偏食”如约而至，如图是东营二、填空题也能看到硬币的虚像，这是利用了光的市民拍摄的日偏食照片。
2019年中考物理真题分类汇编————光现象专题2试题版+答案版
2019年中考物理真题分类汇编————光现象专题2试题版+答案版一、选择题1.（2019北部湾，2）如图所示，能解释“倒影”形成的是（）A．光的色散 B．光的折射 C．光的反射 D．光的直线传播2.（2019安顺，3）下列图中关于光学现象的描述或解释不正确的是（）A．甲图中小孔成的是倒立的实像B．乙图中凹透镜可以矫正远视眼C．丙图中白光通过三棱镜会分解成多种色光D．丁图中漫反射的光线遵循光的反射定律3.（2019福建，3）如图的四种现象中，由于光的折射形成的是（）4.（2019福建，6）光线从空气射到平静的水面，入射角为50°，则反射光线与水面的夹角为（）A．0°B．40°C．50°D．100°5.（2019无锡，6）若要使图中的反射光线射中墙上的目标，在激光笔不动的情况下，可将平面镜（）A．水平向右移动B．水平向左移动C．竖直向上移动D．竖直向下移动6.（ 2019深圳，1）下列有关光的表述正确的是（）A. “凿壁偷光”——光的直线传播B. 岸上的人看到水中的鱼——光的镜面反射C. “海市蜃楼”——光的漫反射D. 驾驶员看到后视镜中的景物——光的折射7.(2019绥化，2)下列光现象中，属于光沿直线传播的实例是（）8.（2019黄石，3）下列有关光现象的说法正确的是（）A．水中倒影是倒立、等大的实像B．验钞机利用红外线使荧光物质发光C．电影院银幕上的图案是放映机生成的倒立、放大的实像D．太阳光经过三棱镜产生彩色光带是光的反射现象9.（2019孝感，2）下列光现象中，由于光的直线传播形成的是（）A．小孔成像B．雨后彩虹C．水中倒影D．海市蜃楼10.（2019湘西州，4）如图所示，入射光线与平面镜成30°角，下列说法正确的是（）A．反射角是60°B．入射角是30°C．反射光线与镜面的夹角是60°D．入射角增大，反射角不变11.（2019长春，4）下列现象属于光的折射形成的是（）A．日食B．黑板“反光”C．桥在水中的倒影D．池水看起来变浅二、填空题1.（2019北部湾，19）小明同学站在穿衣镜前1m处，他在镜中的像到镜面的距离为________m，当他向穿衣镜靠近时，他在镜中的像的大小_________（选填“变大”、“变小”或“不变”）。
2019中考物理真题分类汇编光现象作图题1 光的反射、平面镜成像(共26题,有答案)
2019中考物理真题分类汇编光现象作图题1 光的反射、平面镜成像（共26题，有答案）1．（2019•柳州）如图中大致画出光从玻璃进入空气中的折射光线。
2．（2019•恩施州）如图一束光射向半圆形玻璃砖，O为圆心，请作出光通过a、b两个界面的折射光线。
3．（2019•丹东）如图所示，水面下发光点A发出一条入射光线经平面镜反射后通过水面的一点B并射入空气，请画出入射光线、反射光线及折射光线的光路图。
4．（2019•葫芦岛）图甲是彬彬和妈妈在海洋馆海底隧道时的情景。
彬彬抬头看隧道上方的鱼时，刚好看到一条鱼跟妈妈戴的帽子正上方的像重合在一起。
图乙中A点表示彬彬眼睛的位置，B点表示妈妈戴的帽子的位置。
请在图乙中画出：（1）彬彬看到帽子像B'的光路。
（2）这条鱼在水中的大致位置C，并完成看到鱼的光路图。
5．（2019•锦州）如图所示，一束光线从空气射入玻璃中，请在图中画出该光线在界面处发生反射和折射的大致光路。
6．（2019•宁夏）阅读下面的短文，按要求解决问题2018﹣2019年的中国上演了一出“嫦娥”登月大戏。
和以往不同，嫦娥这次登陆地在月球背面。
月球背面电磁环境非常干净，无法直接接收来自地球的信号，所以在登月之前，先要发射一颗中继卫星保障通讯。
2018年5月21日，嫦娥四号的“开路先锋”鹊桥中继卫星发射升空进入距月球约6.5万公里的环月使命轨道。
2019年1月3日早上“嫦娥四号”探测器成功着陆在月球背面南极一艾特肯盆地冯•卡门撞击坑的预选着陆区。
地球、月球、中继卫星的位置如图甲所示，这样地球上的测控站就可以通过鹊桥中继卫星与嫦娥四号探测器进行通讯了。
把中继卫星假想成一个平面镜，搭载控制信号的微波传播特点接近光。
请你在图乙中画出地面测控站A点与嫦娥四号探测器B点的通讯路径。
7．（2019•东莞市）如题图所示，一束光从空气射向水面，请画出反射光线和大致的折射光线。
8．（2019•山西）如图甲所示，家用小轿车的前挡风玻璃都是斜的，这样可以保证夜间行车时，车内景物通过挡风玻璃所成的像，成在司机前面斜上方避免干扰司机视线，保证驾驶安全。
中考物理高频重难点考点专题解读与训练专题02光学作图含解析
专题02：光学作图光学作图是学习光学的重要组成部分,也是各省市中考的主要的考查点之一。
通过光学作图能考查学生对光学知识模块的理解和掌握情况,而且也能考查学生的画图能力、分析能力和解决实际问题的能力。
考查的主要有反射作图、折射作图平面镜成像作图和透镜作图四个方面的作图。
一、光学作图要求：在光学作图中,无论是哪类作图,都要注意以下几点：1、分清实线和虚线：入射光线、反射光线及折射光线均用实线表示,虚像、法线和光的反向延长线等均用虚线表示。
2、光线连续不能断开,箭头要标正确：入射光线的箭头方向都是“指向界面”,反射、折身光线的箭头方向都是“背离界面”；3、分清角的关系：不要把入（或反或折）射光线与反射面或界面的夹角视为入（或反或折）射角。
4、作图一定要用尺规作图,并保留作图痕迹,作图清晰规范,不能涂改。
5、法线与界面或反射面垂直,标垂直符号。
二、光学作图方法：1、反射作图：方法一根据光的反射定律作图,适用于较简单的作图：（1）过入（反）射光线和界面的交点且垂直界面作法线（用虚线表示）,并标垂直符号；（2）根据反射角等于入射角,利用量角器作出反（入）射光线,并标上箭头。
方法二利用平面镜成像特点作图,适合较复杂的作图：（1）作发光点关于平而统的对称点,即像点；（2）用虚线连接像点和光线接收点（或人眼）交平面镜于一点,即为反射点；（3）用实线连接发光点与反射点,标上箭头为入射光线,用实线连接光线接收点（或人眼）与反射点,标上箭头,即为反射光线。
2、折射作图：（1）确定入(折)射点:入(折)射光线与界面的交点即为入(折)射点；（2）根据法线和折射面垂直,过入(折)射点作出法线(用虚线),并标出垂直符号；（3）根据光的折射定律,画出入射光找的折射光线、或画出折射光线的入射光线(通常情况下,不管是入射角还是折射角,总是空气中的角较大)（4）对于较复杂的折射作图,由于人的眼睛总认为光是沿直线传播的,所以可以连接人眼和人眼看到的像,根据光的折射规律确定入射点,从而确定入射光线和折射光线,注意传播方向。
2019中考物理作图题强化练习-第1课时光学作图题.doc

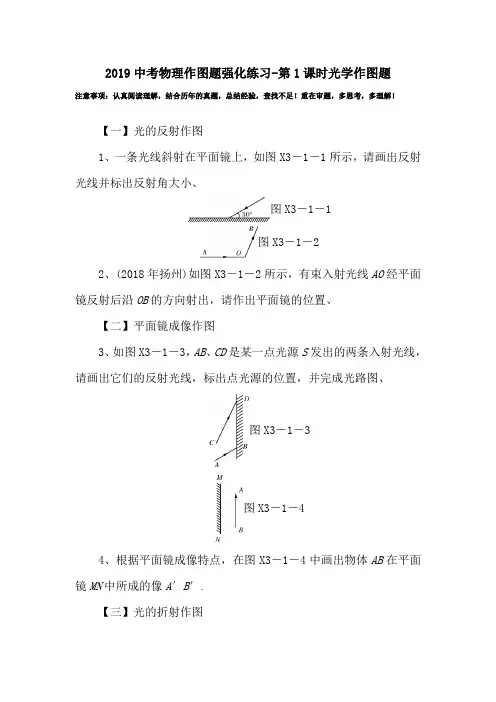

2019中考物理作图题强化练习-第1课时光学作图题注意事项：认真阅读理解，结合历年的真题，总结经验，查找不足！重在审题，多思考，多理解！【一】光的反射作图1、一条光线斜射在平面镜上，如图X3－1－1所示，请画出反射光线并标出反射角大小、图X3－1－1图X3－1－22、(2018年扬州)如图X3－1－2所示，有束入射光线AO经平面镜反射后沿OB的方向射出，请作出平面镜的位置、【二】平面镜成像作图3、如图X3－1－3，AB、CD是某一点光源S发出的两条入射光线，请画出它们的反射光线，标出点光源的位置，并完成光路图、图X3－1－3图X3－1－44、根据平面镜成像特点，在图X3－1－4中画出物体AB在平面镜MN中所成的像A′B′.【三】光的折射作图5、如图X3－1－5，一束光线从空气斜射到水面时发生反射和折射，OB为反射光线，请作出入射光线、法线和大致的折射光线、图X3－1－5图X3－1－66、一束光线AO以与水面成30°的角斜射到水面、试在图X3－1－6中画出光线AO经过水面后的光路图、7、如图X3－1－7所示，入射光线从半圆形玻璃射向空气，在玻璃和空气的界面同时发生了反射和折射，请分别画出反射光线和折射光线(大概位置)、图X3－1－7【四】透镜的三条特殊光线8、(2018年广安)请完成图X3－1－8所示的光路图、图X3－1－8图X3－1－99、完成图X3－1－9的光路图、10、凸透镜成像规律可以通过画光路图去理解、在光路图中凸透镜用图X3－1－10甲表示，O点为光心，F为其焦点、图乙是运用经过凸透镜的两条特殊光线，所画物体AB经凸透镜成的像A′B′的光路图、请参照图乙，在图丙中画出物体CD经过凸透镜所成的像C′D′的光路图、图X3－1－10【五】根据透镜对光的作用，填合适的透镜11、在图X3－1－11甲、乙中的方框内补上光学元件、图X3－1－1112、请根据近视眼成因及矫正方法，在图X3－1－12中所示的方框内画出矫正所需的透镜、图X3－1－12。
