FANUC系统参数说明
25
• 8. 3000-3099有关I/O的参数。 如： 3003#0互锁信号无效，*IT（G8.0） 3003#2各轴互锁信号无效，*IT1-4 （G130） 3003#3各轴方向互锁信号无效，*IT1-4 （G132,G134） 3003#5减速信号极性 3004#5=1超程限位信号无效
26
• 9.3100-3400有关显示参数。 如：3100#7显示器类型，0单色，1彩色 3100#2，#3键盘选择 3102，3190中文显示， 3104#3相对坐标预置， 3105#0实际进给速度显示 3105#2主轴和T代码显示 3106#5主轴位率显示 3108#7实际手动速度显示 3111#0伺服调整画面显示 3111#1主轴监控画面显示 3111#5操作监控画面显示 3112#0伺服波型画面显示，需要时1，最后要 为0。 3201，3202，3220，3221，3290程序保护。
17
4.参数说明
• 按数据的型式参数可分成以下几类：
注 1、 对于位型和位轴型参数，每个数据由8位组成。每个位都有不同的 意义。 2、 轴型参数允许参数分别设定给每个轴。 3、 上表中，各数据类型的数据值范围为一般有效范围，具体的参数值 范围实际上并不相同，请参照各参数的详细说明。
18
机床常用参数简介
2017/4/18
1
7
7
• (4) 按[PUNCH]软键，显示变为如下：
• (5) 按[EXEC]软键，开始输出参数。正在 输出参数时，画面下部的状态显示上的 “OUTPUT”闪烁。
• (6) 参数输出停止时，“OUTPUT”的闪烁 会停止。按 RESET键停止参数的输出。
8
通过阅读机/穿孔机 接口输入参数
30
• 13.5000-6000有关刀具、固定循环、刚 性攻丝、缩放/坐标旋转、单向定位、极 坐标插补、法线方向控制、分度工作台 分度的参数。 • 14.6095-6097宏程序调用参数。 • 15.6100-6499有关格式、跳转、刀补、 外部数据输入/输出参数。
• （ 7 ） 当参数输入完成时，“ INPUT” 的闪烁停 止。如果想中途停止输入，请按RESET键。 • （ 8 ） 当参数输入完成时，“ INPUT” 的闪烁停 止，会出现 P/S 报警 000 ，此时需要关断电源一 次。
10
4。系统调试参数设定
•
• 1. 2. 3.
4.
1）上电全清。上电时同时按MDI面板上
5.
RESET+DEL键。 全清后一般会出现如下报警： 100 参数可写入，参数写保护打开PWE=1 506/507 硬超程报警，PMC中没处理硬件超程信号， 设定3004#5OTH=1，可消除。 417 伺服参数设定不正确，检查诊断352内容，重设 伺服参数。 5136 FSSB放大器数目少。放大器没有通电或光缆 没有连接，放大器之间连接不对，FSSB设定没完成 （如要不带电机调试，把1023#设为-1，屏蔽电机， 可消除5136号报警。 根据需要输入基本功能参数8130-8135。检查参数 1010的设置（车床为2，铣床3/4）
3
2.用 MDI 设定参数
• （1） 将NC置于MDI方式或急停状态。 • （2） 用以下步骤使参数处于可写状态。 1． 按SETTING功能 键一次或多次后，再按软键[SETTING]，可显示SETTING画面的 第一页。 2． 将光标移至“PARAMETER WRITE”处。
3.按软键[ON：1] 或输入1，再按软键[INPUT]，使 “PARAMETERWRITE” = 1。这样参数成为可写入状态，同时 1 CNC发生P/S报警100（允许参数写入）
12
7.
伺服设定和调整画面
13
14
15
ห้องสมุดไป่ตู้6
3)主轴设定
• 首先地4133#参数中输入电机代码，把4019#7设为1进 行自动初始化。断电再上电后，系统会自动加载部分 电机参数，如果在参数手册上查不到代码，则输入最 相近的代码。 • 初始化后根据主轴电机 参数说明书的参数表对照一下， 有不同的加以修改（没有出现的不用更改）。修改后 主轴初始化结束。 • 设定相关的电机速率（3741，3742，3743等）参数， 在MDI画面输入M03 S100，检查主轴运行是否正常。 （不用串行主轴时，将参数3701#1ISI设为1，屏蔽串 行主轴。3701#4SS2设定为0是不使用第二串行主轴， 否则出现750报警） • 注：若在PMC中MRDY信号没有置1，则参数4001#0 设为0。
11
•
1. 2. 3. 4. 5. 6.
2）伺服FSSB设定和伺服参数初始化
参数1023设为1：2：3，可按需设不同顺序。 参数1902。0=0，自动设置FSSB参数。 在放大器画面，指定各放大器连接的被控轴轴号（1， 2，3）。 按[SETING]软键，（若显示报警，要重新设置） 在轴设定画面上，指定关于轴的信息，如分离型检 测器接口单元的连接器号。 按[SETING]软键，（若显示报警，要重新设置）。 此时应断电，再上电，如没出现5138报警，则设定 完成。 伺服参数初始化：先把3111#0SVS=1，显现伺服设 定和调整画面，设定各伺服参数（如果是全闭环， 先按半闭环设定，等运行正常后再按全闭环重设）。
FANUC系统参数说明
1
1.参数的显示
• （1） 按MDI面板上的功能键SYSTEM一次或几次后， 再按软键[PARAM]选择参数画面。
2
（ 2 ） 参数画面由多页组成。通过（ a）（ b ）两 种方法显示需要显示的参数所在的页面。 （a）用翻页键或光标移动键，显示需要的页面。 （b）从键盘输入想显示的参数号，然后按软键 [NO.SRH]。这样可显示包 –括指定参数所在的页面，光标同时在指定参 数的位置（数据部分变成反转 –文字显示）。 –注 用操作选择软键显示的软键一旦开始输 入，软键显示将包括[NO.SRH]在内的操作选 择软键自动取代。按[OPRT]软键也能变更操 作选择软键的显示。
6
3.通过阅读机/穿孔机接口输出参数
• (1) 选择EDIT方式，或使系统处于急停状态。 • (2) 按功能键SYSTEM一次或几次后，再按操作 选择软键[PARAM]，显示参数画面。 • (3) 按[（OPRT）]软键，显示出操作选择软键后， 按右边的连续菜单软键，显示出包含[PUNCH]的 软键。
22
• 6.1601-1799有关轴加减速的参数。 如：1601#2=1切削进给时程序段的速度连接 重叠 1620快速移动时间常数 1622切削移动时间常数 1624JOG移动时间常数
23
• 7.1800-3000伺服参数。 如：1815#1全闭环设置，分离型位置检测器 1815#5电机绝对编码器 1825=3000各轴位置环增益 1826=20各轴到位宽度 1828=10000各轴移动位置偏差极限 1829=200各轴停止位置偏差极限 1851反向间隙 1902FSSB设定，（自动设定时：1023， 1905，1910-1919，1936，1937，可在FSSB 画面自动设定；电机驱动参数在SV-RPM画面 设定。）
27
• 10.3400-3600有关编程参数。 如：3401#0使用小数点的地址字，省略了小数点 时=0微米，=1毫米 3402#0在接通电源及清除状态时的模态 =0 G00，=1 G01 • 11.3600-3700螺距误差补偿参数。 如：3620 各轴参考点的螺距误差补偿号码0~1023
设定33为参 考点的螺距 误差补偿点 的号码
24
• • • • • • • •
2003#3=1P-I控制方式 2003#4单脉冲消除功能，停止时微小震动设1 2009#0虚拟串行反馈功能，不带电机设1 2020电机代码，查表 2021各负载惯量比，200左右 2022各轴电机旋转方向，111或-111 2023各轴速度反馈脉冲数，8192 2024各轴位置反馈脉冲数，半闭环12500；全 闭环（电机一转应走的微米数） • 2084、2085各轴柔性进给传动比
21
• 5.1400-1600有关速率参数。 如：1401#0=0从接通电源到返回参考点期间， 手动快速运行无效 1402#1=0JOG倍率有效 1410空运行速度 1420各轴快速速度 1422最大切削进给速度 1423各轴JOG速度 1424各轴手动快速移动速度 1425各轴回参考点FL速度 1430各轴最大切削进给速度。
• （1） 将NC置于急停状态。 • （2） 使参数处于可写状态。
– 1． 按 功能键一次或多次，再按操作选择软件 [SETTING]，显示出参数设定画面。 – OFFSET SETTING 2 ． 移 动 光 标 ， 将 光 标 置 于 “PARAMETER WRITE”上。 – 3． 按软键[(OPRT)]显示出操作选择软键。 – 4 ． 按软键 [NO:1] 或用键输入 1 后，再按输入软键 [INPUT],将“PARMATER WRITE =”设为1。于是， 参数处于可设定状态。同时出现P/S报警100（参数可 写入）。
4
• （3） 按功能键SYSTEM一次或多次后，再按软键 [PARAM]，显示参数画面。 • （4） 显示包含需要设定的参数的画面，将光标置于 需要设定的参数的位置上。 • （5） 输入数据，然后按[INPUT]软键。输入的数据将 被设定到光标指定的参数 [例] 12000 [INPUT]
5
•（ 6 ） 若需要则重复步骤（ 4 ）和 （5），输入其它参数。 •（ 7 ） 参数设定完毕。需将参数设 定 画 面 的 “ PARAMETER WRITE = ”设定为0，禁止参数设定。 •（8） 复位CNC，解除P/S报警100。 但在设定参数时，有时会出现P/S报 警000（需切断电源），此时请关掉 电源再开机。
• 1.1-999:有关通讯、远程诊断、数据服务参数。 如： 0000#1=1程序输出格式为ISO代码 103=10数据传送波特率 20=4 I/O通讯口（用CF卡） 138#7=1用存贮卡DNC
FANUC常用系统参数说明
F A N U C常用系统参数说明-CAL-FENGHAI.-(YICAI)-Company One1FANUC0小括号（）改为中括号【】将3204中的PAR由0改为1.释放风扇报警（ALM701）参数PRM8901#0(FAN)O8000-O8999保密设置NE8#0).O9000-O9999保密设置NE9#4).FANUC Series Oi-MD：在显示器上修改梯图。
按SYSTEM键,按右扩展键几次,直到显示器下面出现[PMCCNF]时,按[PMCCNF]软键,按[设定]软键,在出现的画面上将:编程允许(EDIT ENABLE),内置编程器许可(PROGRAMMER ENABLE),编辑后保存到快闪存储器（WRITE TO F-ROM (EDIT)）,这三项打开即可修改梯图.FANUC Series Oi-MC ：按SYSTEM 键，按 [ > ] 软键几次，当出现[PMCPRM]软键时按此键，按[SETING]软键，在出现的画面上将：EDIT ENABLE置1 WRITE TO F-ROM (EDIT)置1PROGRAMMER ENABLE 置1这三项打开即可修改梯图。
这三项只要能置为1 ，就能进入梯图修改，若置不了1，就是有参数封住了，防止别人乱改梯图。
对于有密码的梯形图，要输入密码才可以看到，才可以修改。
为使用梯形图编辑功能，应该在“PARAMETERSFORONLINEMONITOR”中把“RS-232-C”和“F-BUS”选择为“NOTUSE”，以使在线监控功能无效。
自动插入顺序号：0000 #5 SEQ自动插入顺序号增量值：3216最大主轴转速：3772加工中心乱刀修正System------参数-----PNMNET-----数据-----操作-----缩放-----寻找。
旧版本系统D144,主轴25，D145 1POT(1).D146(2)……新版本系统D300主轴25，D301 1POT(1).D302 2POT(2)……I/O通道号（参数（））：I/O CHANNEL=0 0101停止位和其它数据。
FANUC_系统参数及中文解释
一．16系统类参数1．SETTING 参数参数号 符号 意义 16-T 16-M 0/0 TVC 代码竖向校验 O O 0/1 ISO EIA/ISO代码 O O 0/2 INI MDI方式公/英制 O O 0/5 SEQ 自动加顺序号 O O 2/0 RDG 远程诊断 O O 3216 自动加程序段号时程序段号的间隔O O2．RS232C口参数20 I/O通道（接口板）：0,1: 主CPU板JD5A2: 主CPU板JD5B3: 远程缓冲JD5C或选择板1的JD6A(RS-422)5: Data Server10 :DNC1/DNC2接口O O100/3 NCR 程序段结束的输出码 O O 100/5 ND3 DNC运行时:读一段/读至缓冲器满 O OI/O 通道0的参数:101/0 SB2 停止位数 O O 101/3 ASII 数据输入代码:ASCII或EIA/ISO O O 101/7 NFD 数据输出时数据后的同步孔的输出O O 102 输入输出设备号:0：普通RS-232口设备（用DC1-DC4码）3：Handy File（3″软盘驱动器）O O103 波特率：10：480011：960012：19200O O1001/0 INM 公/英制丝杠 O O 1002/2 SFD 是否移动参考点O O 1002/3 AZR 未回参考点时是否报警（#90号） O 1006/0,1 ROT,ROS 设定回转轴和回转方式 O O 1006/3 DIA 指定直径/半径值编程 O 1006/5 ZMI 回参考点方向O O 1007/3 RAA 回转轴的转向(与1008/1:RAB 合用) O O 1008/0 ROA 回转轴的循环功能O O 1008/1 RAB 绝对回转指令时,是否近距回转 O O 1008/2 RRL 相对回转指令时是否规算 O O 1260 回转轴一转的回转量 O O1010 CNC 的控制轴数(不包括PMC 轴) O O 1020 各轴的编程轴名 O O 1022 基本坐标系的轴指定 O O 1023 各轴的伺服轴号 O O 1410 空运行速度 O O 1420 快速移动(G00)速度 O O 1421 快速移动倍率的低速(Fo) O O 1422 最高进给速度允许值(所有轴一样) O O 1423 最高进给速度允许值(各轴分别设) O O 1424 手动快速移动速度 O O 1425 回参考点的慢速 FLO O 1620 快速移动G00时直线加减速时间常数 O O 1622 切削进给时指数加减速时间常数 O O 1624 JOG 方式的指数加减速时间常数 O O 1626 螺纹切削时的加减速时间常数 O 1815/1 OPT 用分离型编码器 O O 1815/5APC 用绝对位置编码器 O O 1816/4,5,6DM1--3 检测倍乘比DMR O O 1820指令倍乘比CMROOI/O 通道1的参数: 111/0 SB2 停止位数O O 111/3 ASI 数据输入代码:ASCII 或EIA/ISO O O 111/7 NFD 数据输出时数据后的同步孔的输出 O O 112输入输出设备号: 0：普通RS-232口设备（用DC1-DC4码）3：Handy File（3″软盘驱动器） OO113波特率：10：480011：9600 12：19200O O其它通道参数请见参数说明书。
FANUC0系统常用参数
FANUC0系统常用参数1. 系统参数（Parameter）系统参数是FANUC0系列控制系统中最常用的参数之一，用于设置系统的基本运行参数。
这些参数控制了控制系统的运行方式、通信协议、安全设置等方面的内容。
2. 坐标系参数（Coordinate System Parameter）坐标系参数用于定义机床的坐标系，包括工件坐标系、机床坐标系、刀具坐标系等。
这些参数决定了机床在加工过程中的运动轨迹以及刀具在机床上的位置。
3. 运动参数（Motion Parameter）运动参数用于控制机床在加工过程中的运动方式，包括加速度、速度、插补方式等。
通过调节这些参数，可以控制机床的运动平滑度、加工效率等。
4. 加工参数（Cutting Parameter）加工参数用于定义机床的加工过程中所需的具体参数，例如进给速度、主轴转速、切削条件等。
通过调整这些参数，可以改变机床的加工效果，以满足实际加工需求。
5. 工具参数（Tool Parameter）工具参数用于设置机床上所使用的切削工具的相关参数，包括刀具长度、半径补偿、刀具的具体形状等。
这些参数用于控制机床在加工过程中刀具的位置和切削效果。
6. 轴参数（Axis Parameter）轴参数用于定义机床上各个轴的运动参数，包括轴的最大速度、最大加速度等。
通过调整这些参数，可以优化机床的运动性能，提高加工效率。
7. 程序参数（Program Parameter）程序参数用于定义机床上所使用的加工程序的相关参数，包括程序号、子程序号、刀具补偿等。
这些参数决定了机床在加工过程中所需的具体操作步骤。
通信参数用于设置机床与外部设备之间的通信方式和协议，包括通信速率、数据格式等。
通过调整这些参数，可以实现机床与其他设备的数据交换和控制。
8.1. 以太网参数（Ethernet Parameter）以太网参数用于定义机床与以太网之间的通信方式，包括IP地址、子网掩码、默认网关等。
FANUC数控系统参数设定
FANUC数控系统参数设定
FANUC数控系统是市场上非常常见的一种数控系统，其具有广泛的应用领域和强大的功能。
在使用FANUC数控系统时，我们可以根据需要对其参数进行设定和调整，以满足不同加工需求。
下面是关于FANUC数控系统参数设定的详细说明。
1.通用参数设定
FANUC数控系统的通用参数设定包括一些与机床性能和操作方式相关的参数。
通过调整这些参数，可以适应不同机床的需求。
例如，手轮倍率参数可以调整手轮转动对机床的影响程度，传动比参数可以调整伺服电机运动的速度和精度。
通用参数设定一般由设备厂家根据机床具体情况进行调整。
2.插补参数设定
FANUC数控系统的插补参数设定是用来控制数控系统的插补运算和插补算法的参数。
这些参数可以调整机床对复杂轮廓的处理能力和精度。
插补参数设定包括加速度和减速度参数、滤波参数、线性插补误差补偿参数等。
通过调整这些参数，可以提高机床的加工精度和效率。
3.工具补偿参数设定
FANUC数控系统的工具补偿参数设定是用来控制工具半径补偿和工具长度补偿的参数。
工具补偿参数设定包括刀具半径、工具长度、刀具补偿向量方向等参数。
通过调整这些参数，可以实现对不同工具的补偿，提高加工精度。
4.程序保护参数设定
5.通讯参数设定
总之，FANUC数控系统的参数设定可以根据实际加工需求进行灵活的
调整和配置，使数控系统更加适应不同的加工任务。
通过合理的参数设定，可以提高机床的加工精度和效率，保证加工质量。
同时，设定好的参数也
可以提高操作的安全性，保护程序的机密性。
fanuc切削进给速度参数

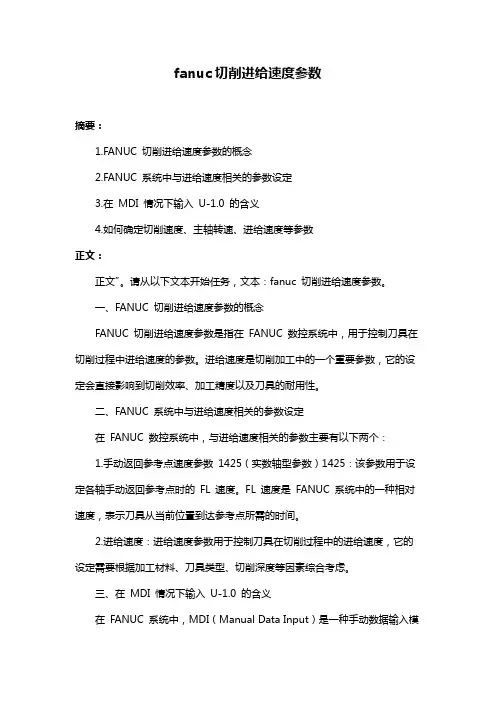

fanuc切削进给速度参数 摘要： 1.FANUC 切削进给速度参数的概念 2.FANUC 系统中与进给速度相关的参数设定 3.在 MDI 情况下输入 U-1.0 的含义 4.如何确定切削速度、主轴转速、进给速度等参数 正文： 正文”。请从以下文本开始任务，文本：fanuc 切削进给速度参数。 一、FANUC 切削进给速度参数的概念 FANUC 切削进给速度参数是指在 FANUC 数控系统中，用于控制刀具在切削过程中进给速度的参数。进给速度是切削加工中的一个重要参数，它的设定会直接影响到切削效率、加工精度以及刀具的耐用性。 二、FANUC 系统中与进给速度相关的参数设定 在 FANUC 数控系统中，与进给速度相关的参数主要有以下两个： 1.手动返回参考点速度参数 1425（实数轴型参数）1425：该参数用于设定各轴手动返回参考点时的 FL 速度。FL 速度是 FANUC 系统中的一种相对速度，表示刀具从当前位置到达参考点所需的时间。 2.进给速度：进给速度参数用于控制刀具在切削过程中的进给速度，它的设定需要根据加工材料、刀具类型、切削深度等因素综合考虑。 三、在 MDI 情况下输入 U-1.0 的含义 在 FANUC 系统中，MDI（Manual Data Input）是一种手动数据输入模式，用于手动输入和修改参数。在 MDI 情况下输入 U-1.0，表示将进给速度设定为 1.0 倍。需要注意的是，在 MDI 模式下输入的参数仅在当前操作有效，如果想要保留这些参数，需要将其存入程序中。 四、如何确定切削速度、主轴转速、进给速度等参数 确定切削速度、主轴转速、进给速度等参数需要考虑以下几个因素： 1.加工材料：不同材料的切削性能不同，需要根据材料的硬度、韧性等因素选择合适的切削速度和进给速度。 2.刀具类型：刀具的切削性能和耐用性会影响切削速度和进给速度的选择。例如，硬质合金刀具的切削速度和进给速度通常高于高速钢刀具。 3.切削深度：切削深度越大，切削力和热量越大，需要降低切削速度和进给速度，以保证加工精度和刀具耐用性。 4.机床性能：机床的刚性、稳定性和刀具的安装精度等因素也会影响切削速度和进给速度的选择。
