过氧化氢轻度漂白改善OCC纸浆色泽的研究
・论文与综述・过氧化氢轻度漂白改善OCC纸浆色泽的研究郗 伟1,李新平2(1.陕西国防工业职业技术学院热能化工系,陕西西安710302;2.陕西科技大学陕西省造纸技术及特种纸品开发重点实验室,陕西西安710021)[摘 要] 使用OCC纸浆抄造包装用牛皮卡纸时,OCC纸浆纤维的表面光学特性对牛皮卡纸的染色有着重要的影响。
未经处理的OCC纸浆颜色发暗,亮度及鲜艳度较差,L3值偏低,在染色前需要适度地提高OCC纸浆的白度,改善浆料的色泽。
H2O2是一种温和的保留木素型漂剂,漂白时OCC纸浆的得率损失很小,实验表明在一定的工艺条件下,单段H2O2轻度漂白在短时间内完全可以改善OCC纸浆的色泽。
[关键词] OCC纸浆;轻度漂白;颜色;白度 废旧箱板纸(OCC)的循环使用,在制浆造纸工业中的比重越来越大。
回收的OCC中可能包含多种纸浆,例如:化学浆、半化学浆、化学机械浆等,并且含有多种填料、胶黏物和酸性施胶剂等[1]。
由于多次回用, OCC浆料中聚集了大量的短纤维和填料,导致OCC 纸浆的颜色发暗。
在抄造包装用牛皮卡纸时,OCC纸浆纤维的表面光学特性对牛皮卡纸的染色有着重要的影响,浆料白度不同,纸张色调也不同,原浆白度高,纸张亮度值高些,染色效果饱满、鲜艳度高;反之,原浆白度低,颜色发暗,成纸染色效果就会差些[2]。
未经处理的OCC纸浆颜色发暗,亮度及鲜艳度较差,L3值偏低,为了改善浆料后续的染色效果,需要适度提高OCC纸浆的白度和色泽。
可用于改善OCC纸浆色泽的漂剂很多,例如, H2O2、二氧化硫脲(FAS)、Na2S2O4、O3等[3]。
H2O2是一种温和的保留木素型漂剂,它是通过消除纸浆中木素的发色基团和其它助色基团来提高纸浆的白度[4]。
因此,使用H2O2轻度漂白不仅可以避免纸浆得率的损失,还可以有效地提高和改善OCC纸浆的色泽,并且更有利于环保的要求。
漂剂的加入点一般在碎浆机、管道内或热分散系统中,热分散机是极好的混合器,非常适合中、高浆浓碱性H2O2漂白,对OCC纸浆白度的提高,色度的改善有显著的作用。
1 实验1.1 OCC纸浆的准备收稿日期:2008-09-19基金项目:陕西科技大学科研创新团队建设项目(SUST-B08)作者简介:郗伟,男,硕士研究生,陕西国防工业职业技术学院热能化工系。
实验选用目前国内使用比较广泛的AOCC,经过碎解、净化、筛选,浆料浓度保持在20%,保存在密封袋中在4℃下平衡水分,备用。
漂白条件:绝干浆25g,浆料浓度调至15%,H2O2用量1%～4%,Na2SiO35%,ED TA0.3%(相对于绝干浆),并加入NaO H调解p H值到11,温度75℃下,漂白时间30min。
1.2 漂白化学药品H2O2(浓度约30%的溶液,A.R.级)Na2SiO3,NaO H,ED TA(A.R.级)1.3 白度和色度的测定方法DN-B型白度仪:杭州高新自动仪器仪表公司白度/色度仪:温州仪器仪表有限公司实验室抄片器:西北轻工业学院机械厂抄片定量:125g/m2使用ISO标准测定457nm处的白度,色度使用国际通用的L3、a3、b3表示,L3表示明度的大小,其值为0时表示对光全吸收的黑体,其值为100时表示对光全反射的纯白物体;a3和b3为色度指数,a3为正值时表示偏红程度,为负值时表示偏蓝程度;b3为正值时表示偏黄程度,负值时表示偏蓝程度[5,6]。
1.4 p H值的测定Phs-3B型酸度计:北京赛多利斯仪器系统有限公司2 结果与讨论单段过氧化氢OCC纸浆轻度漂白,其目的是要适度地提高OCC原浆的白度,改善浆料的色泽。
实验中采用色度/白度仪测定了浆料颜色的有关参数ISO白—1—过氧化氢轻度漂白改善OCC纸浆色泽的研究度、L 3、a 3、b 3。
测得OCC 原浆未漂前的白度为17.5%(ISO ),L 3=58.56,a 3=4.25,b 3=17.12。
通过对一系列浆料颜色的观察对比以及仪器测定的数据,可知OCC 原浆的L 3值较低,颜色显得较暗,a 3和b 3均为正值,由于a 3值很小,其变化对颜色感觉的影响不大,而b 3值和L 3值的变化规律与肉眼的颜色感觉比较相符,可在一定程度上用于评价浆料的颜色。
2.1 H 2O 2用量对OCC纸浆漂白效果和色泽的影响图1H 2O 2的用量对白度的影响从图1的实验结果可以看出,随着H 2O 2用量的不断提高,纸浆白度也不断上升。
H 2O 2用量在1.5～2.0%时,白度的增值为3%～6%;用量在2.0%～3.5%时,白度的增值为6%～11%。
表1H 2O 2用量对OCC 纸浆色泽的影响H 2O 2用量/%ISO 白度/%L3a 3b 3原浆17.558.86 4.2517.121.018.760.45 4.0218.851.520.362.46 3.7319.852.022.263.58 3.5320.722.523.165.68 3.8120.633.024.066.753.6319.86 从图1和表1的实验数据中可以看出,H 2O 2用量在1.5%～2.0%时白度增加值为3%～6%,明亮度L 3显著提高,色度指数a 3稍有下降,b 3明显提高。
H 2O 2用量在2.0%～3.5%时,ISO 白度提高迅速,明亮度L 3显著提高,色度指数a 3变化不大,b 3略有下降。
通过实际观测和仪器测定数据的对比分析,认为H 2O 2用量在1.5%～2.0%时,就完全可以满足OCC纸浆的白度和色泽的改善要求,白度过高只会消耗过量的染料、漂剂和其它化学品。
2.2 p H 值对OCC 纸浆漂白效果和色泽的影响图2和表2是H 2O 2用量在2.0%时,不同p H 值(调节NaO H 用量)条件下,OCC 纸浆白度和色泽的的变化情况。
从图2的实验结果可以看出,H 2O 2用量一定时,p H 值在由10.00提升到11.00时,OCC 纸浆的白度明显提高,当p H 值超过11.00,纸浆的白度显著下降。
这可能是由于NaO H 用量过多所引起的纸浆“碱变暗”现象。
因此,使用H 2O 2改善OCC 纸浆的色泽时,恰当的p H 值对纸浆的白度和色泽有很大的影响。
图2 p H 值对白度的影响表2p H 值对OCC 纸浆色泽的影响p H 值ISO 白度/%L3a 3b 310.0120.560.45 4.0218.8510.4121.363.58 3.5319.7210.8022.265.68 3.8120.0311.0022.466.75 3.6319.3611.2021.664.05 3.6119.2711.4021.163.503.4818.18 注:H 2O 2用量为2.0%。
由表2的实验数据可以看出,p H 值在10.40到11.00范围时,与OCC 原浆相比,轻度漂白后的OCC纸浆白度、L 3值和a 3值有了显著的改善。
当p H 值超过11.00,纸浆的白度、L 3值、b 3值显著下降。
H 2O 2轻度漂白工艺中,p H 值对OCC 纸浆的色泽有很大影响,染色时染料对p H 值也有很强的选择性。
因此,在使用H 2O 2轻度漂白改善OCC 纸浆的色泽后,根据所使用的染料,染色时需要进一步调节p H 值,才能获得满意的染色效果。
2.3 H 2O 2用量对OCC 纸浆得率的影响抄造牛皮卡纸时,在保证质量的前提下,希望OCC 纸浆的得率越高越好。
H 2O 2是一种温和的保留木素型漂剂,对浆料中纤维损伤很小,它是通过改变浆料中木素的发色基团,提高白度,改善纸浆的色泽。
实验发现,OCC 原浆经过H 2O 2轻度改善浆料白度和色泽后,纸浆得率的损失很小。
图3H 2O 2的用量对纸浆得率的影响由图3的实验结果可以看出,纸浆得率的损失随—2— 2009年 第1期 《黑 龙 江 造 纸》 着H 2O 2的用量而增加。
纸浆得率的损失主要是由于OCC 浆料中细小纤维、填料的流失和小部分木素分子的溶出共同引起的。
图4 不同白度下纸浆得率的损失图4是以白度为17.5%的OCC 原浆为基准,测定经H 2O 2漂白至不同白度时,浆料得率的损失情况。
可以看出纸浆的白度越高,得率的损失越多。
OCC 纸浆过氧化氢轻度漂白处理,其目的是改善浆料的色泽,不要求大幅提高纸浆的白度。
适度改善OCC 纸浆的色泽,得率的损失是可以降到最小的。
3 结论3.1 根据上述实验数据分析,OCC 原浆经过H 2O 2轻度漂白处理,纸浆白度的增加值控制在3%～6%时,完全可以实现对其色泽的改善。
H 2O 2的最佳用量是1.5%～2.0%,p H 值为10.80,此时,OCC 纸浆的白度在22.0%左右,L 3值、a 3值、b 3值分别在62.46～63.58,3.73～3.53,19.85～20.72,与未处理前OCC 原浆比较,纸浆的明亮度增值ΔL 3=5,色度指数增值Δa 3=-0.73,Δb 3=3.6,纸浆的外观色泽明显变亮。
3.2 H 2O 2轻度漂白工艺简便、易操作,对设备腐蚀性小,在保障改善OCC 浆料色泽效果的前提下,1.5%～2.0%的H 2O 2用量对纸浆得率的损失是最小的。
并且漂后产生的废水易处理,有利于环境保护、节约成本。
[参 考 文 献][1] B HARDWAI N K ,DUON G T D ,HOAN G V ,et al.Colloid In 2terface Sci.2004:(2)5432549.[2] 刘骅,游致敏.箱板纸染色技术[J ].纸和造纸,1998,(4):20.[3] WOODISH D W.The advances in bleaching of recycled fiber [J ].The World of Fiber Processing ,1996:24227.[4] P HIL IPPA KOPOULOU T L ,ECONOMIDES D G ,PRO G.Pa 2per Recycl[J ].Cellulose Chemistry and Technology ,1999,8(2):42254.[5] 林杰.箱纸板、牛皮卡纸染色工艺探讨[J ].国际造纸,2000,(5):78280.[6] 张清文,刘忠.关于白度、ISO 亮度与D 65亮度[J ].中国造纸,2005,(6):56258.Study on Improving the Tint of OCC Pulp with hydrogen peroxideXI Wei 1,L I Xin 2ping 2(1.S haan x i I nstit ute of Technolog y ,College of Pa perm aki ng Engi neeri ng X i ’an ,710302,Chi na;2.S haanx iProvi nce Key L aboratory of Pa perm aki ng Technolog y and S peci alt y Pa per ,S haanx i Uni versit yof S cience &Technolog y ,X i ′an ,710021,Chi na )Abstract :The Kraft Liner dyeing was affected by t he surface optical capability of t he fibre in OCC p ulp ,when OCC p ulp was used to manufact ure t he Kraft Liner.The tinct of OCC p ulp was matted and L 3was small before t he hydrogen peroxide bleaching ,so t he bright ness of OCC p ulp was required to moderately enhance before dye 2ing.Hydrogen peroxide was a kind of mild bleacher ,which could p reserve t he lignin during t he bleaching ,and reduce t he lo ss yield of t he OCC p ulp 。
低污染负荷纸浆漂白技术研究进展_曾园
低污染负荷纸浆漂白技术研究进展_曾园低污染负荷纸浆漂白技术是一种在纸浆漂白过程中减少对环境的影响的技术。
随着环境保护意识的提高和环境法规的逐渐完善，低污染负荷纸浆漂白技术的研究和应用越来越受到关注。
本文将对低污染负荷纸浆漂白技术的研究进展进行介绍。
1.氧化剂替代传统漂白剂。
氧化剂可以在漂白过程中释放氧分子，使纸浆中的有机物氧化分解，从而达到漂白的目的。
相比传统的漂白剂，氧化剂具有漂白效果好、无污染等优点。
目前研究中常用的氧化剂有臭氧和过氧化氢等。
2.生物制剂的应用。
生物制剂是指以酶、菌种或细胞等生物材料为基础，通过化学合成或基因工程方法获得的一类具有特殊功能的制品。
生物制剂具有高效、低毒、低污染等特点，可以替代传统的化学制剂。
例如，利用酶类可以有效降解纸浆中的有机物，从而达到漂白的目的。
3.微波辅助漂白技术。
微波辐射可以提高纸浆的温度，并产生局部的高温，从而促进漂白剂的反应速度。
微波辅助漂白技术具有快速、高效、低能耗等优点，并且可以减少有害物质的生成和排放。
4.氯化氢和氯化钠的利用。
氯化氢和氯化钠是常用的漂白剂，但其往往会产生有害的氯化物，对环境造成污染。
目前研究中，通过合理控制氯化氢和氯化钠的使用量和反应条件，可以实现低污染负荷的纸浆漂白。
目前，低污染负荷纸浆漂白技术的研究主要集中在以下几个方面：一是探索新的漂白剂和漂白条件，如采用新型氧化剂、新型生物制剂等；二是改进现有的漂白工艺，如微波辅助漂白技术；三是研究漂白过程中的有害物质产生机制和控制方法，以减少其对环境的影响；四是提高漂白效果和经济性，以适应实际生产需求。
综上所述，低污染负荷纸浆漂白技术是一项具有重要意义的研究课题。
通过不断的研究和应用，可以减少纸浆漂白过程对环境的影响，降低水体污染和大气污染，推动纸浆生产工艺的可持续发展。
然而，目前的研究还存在一些问题和挑战，需要继续加强合作，加大研究力度，以推动低污染负荷纸浆漂白技术的进一步发展和应用。
用过氧化氢漂白木浆的方法[发明专利]
![用过氧化氢漂白木浆的方法[发明专利]](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/4378e3c2cfc789eb162dc864.webp)
专利名称：用过氧化氢漂白木浆的方法专利类型：发明专利
发明人：古斯塔沃·L·波坦
申请号：CN95194049.X
申请日：19950628
公开号：CN1154729A
公开日：
19970716
专利内容由知识产权出版社提供
摘要：使用过氧化氢作为漂白剂漂白木浆的方法，使用两段反应，即短时间高温段接着长时间第二段来实质上消耗短时间段后剩下的所有过氧化氢。
该方法包括以下步骤：以10-18％的稠度把纸浆(10)加入混合器(100)，其中把该纸浆加热到80-100℃的温度；加入足够量的氢氧化钠(15)使该纸浆的pH为9.5-11.5；加入足够量的过氧化氢(35)来提供第一反应柱后剩余的过氧化物；以在反应柱中的反应时间为5-60分钟的速率把该纸浆通过反应柱(400)；把该纸浆加入混合器(500)中并通过使该纸浆的pH至少为9来再活化剩余的过氧化氢；并在反应塔(600)中沉积该纸浆以及让该反应进行1-4小时直到已消耗绝大部分剩余的过氧化氢。
申请人：贝洛特工艺技术公司
地址：美国新泽西州
国籍：US
代理机构：柳沈知识产权律师事务所
代理人：巫肖南
更多信息请下载全文后查看。
牛皮纸浆过氧化氢轻漂工艺研究

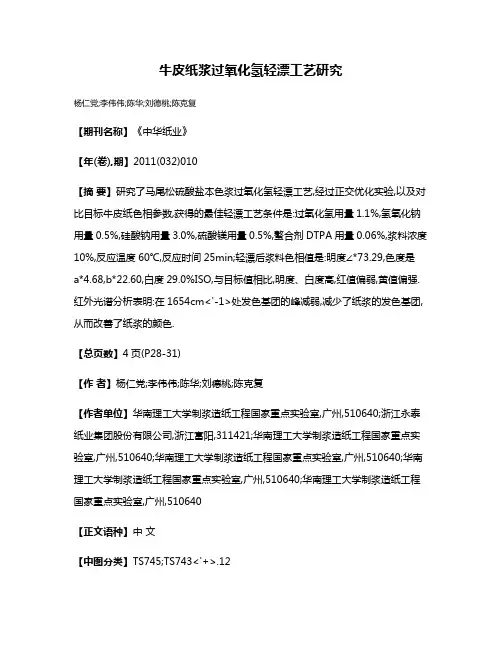

牛皮纸浆过氧化氢轻漂工艺研究杨仁党;李伟伟;陈华;刘德桃;陈克复【期刊名称】《中华纸业》【年(卷),期】2011(032)010【摘要】研究了马尾松硫酸盐本色浆过氧化氢轻漂工艺,经过正交优化实验,以及对比目标牛皮纸色相参数,获得的最佳轻漂工艺条件是:过氧化氢用量1.1%,氢氧化钠用量0.5%,硅酸钠用量3.0%,硫酸镁用量0.5%,螯合剂DTPA用量0.06%,浆料浓度10%,反应温度60℃,反应时间25min;轻漂后浆料色相值是:明度∠*73.29,色度是a*4.68,b*22.60,白度29.0%ISO,与目标值相比,明度、白度高,红值偏弱,黄值偏强.红外光谱分析表明:在1654cm<'-1>处发色基团的峰减弱,减少了纸浆的发色基团,从而改善了纸浆的颜色.【总页数】4页(P28-31)【作者】杨仁党;李伟伟;陈华;刘德桃;陈克复【作者单位】华南理工大学制浆造纸工程国家重点实验室,广州,510640;浙江永泰纸业集团股份有限公司,浙江富阳,311421;华南理工大学制浆造纸工程国家重点实验室,广州,510640;华南理工大学制浆造纸工程国家重点实验室,广州,510640;华南理工大学制浆造纸工程国家重点实验室,广州,510640;华南理工大学制浆造纸工程国家重点实验室,广州,510640【正文语种】中文【中图分类】TS745;TS743<'+>.12【相关文献】1.烷基多苷的过氧乙酸漂色及组合漂色工艺研究 [J], 张杰2.利用碎牛皮重组成型宠物咬胶用牛皮的工艺研究 [J], 李鹏;张修修;孙福成;王志荣3.过氧化氢,氢氧化钠和硅酸钠在过氧化氢漂液中的关系及计算方法 [J], 张天成;李友森4.用含碱氧和过氧化氢漂系漂硫酸盐竹浆 [J], 巴信纯;张晓凤5.麦草浆酸性过氧化氢脱木素及其纸浆的可漂性 [J], 秦梦华;张元忠;闫冰因版权原因，仅展示原文概要，查看原文内容请购买。
纸浆漂白实验的分析与检测很实用的资料
干浆板处理过程是：撕浆（1cm见方）→用 水浸泡4～6h→用纤维解离器分散→脱水→揉 搓分散→平衡水分（24h以上）→测定水分含 量和纸浆硬度。
每次漂白绝干纸浆质量根据实际情况而 定，一般取20克。 2.纸浆水分（或称浓度）测定 略
称7～10克纸浆
3.纸浆硬度测定（高锰酸钾值或卡伯值）略 4. 工艺条件制定
为了计算CI2的含量，应以加酸前后两次滴定耗 用Na2S2O3溶液的体积找出关系，设滴定（1）式 形成的碘量消耗溶液体积VmL。因为加酸之后在
反应式（3）中KCIO2中的CI为正+3，接受4个电 子而还原为CI-离子，形成的碘为（2）式的4倍。
即 V2=4(V1－V）
于是 V1－V=1/4V2
（4）结果计算
有 效 氯 含 量 ＝ VC 5 0 . 0 3 5 5 1 0 0 0 g/L
式中 V－滴定用硫代硫酸钠标准溶液体积，mL c－硫代硫酸钠标准溶液浓度，mol/L
0.0355－与1m mol硫代硫酸钠相当的有效氯 量，g
（5）注意事项 ①取样时为了避免漂液中有效氯损失，移液
漂白工艺条件的制定包括漂白剂和漂白 程序的选择，漂白剂用量的确定，以及浆浓、 pH值、温度和时间等。这些条件的制定要结 合漂白工艺讲过的有关专业知识，根据浆料 的种类（原料种类与制浆方法等）,纸浆硬度 以及漂后纸浆的用途和要求等综合考虑。
次氯酸盐三段或四段漂白参考工艺条件
条件
段别
有效氯用量或 用碱量或H2O2 用量/%
（三）漂白操作
三段漂白的基本程序是： 氯化→ 洗涤→ 碱处理 → 洗涤→次氯酸盐漂 → 洗涤 → 测水分 → 抄浆片 → 测白度
第一段 氯化 在天平上称取相当于20g绝干浆的湿浆，放入
纸浆双氧水漂白机理
纸浆双氧水漂白机理
纸浆双氧水漂白机理涉及到氧化反应和分解反应。
双氧水（H2O2）是一种常见的氧化剂，在漂白纸张、纺织品、食品、化妆品等多种应用领域中发挥着作用。
在纸浆双氧水漂白过程中，双氧水可以氧化许多物质，包括有机物和无机物。
双氧水通过释放氧气分子，将色素分子中的碳-碳或碳-氧化学键氧化断裂，从而使色素分子变得无色。
这样，物质表面的色素就被去除，使其变得更加白净。
此外，双氧水也可以通过催化剂来提高漂白效率。
常用的催化剂包括过氧化钠、过氧化钙、磷酸盐等。
这些催化剂会与双氧水反应，形成高活性的氧化剂，如过氧化氢（H2O2），它可以在较低温度和压力下氧化分解，从而提高了漂白效率。
需要注意的是，在使用双氧水进行纸浆漂白时，需要控制好反应条件，如温度、时间、浓度等，以确保安全和有效的漂白效果。
同时，由于双氧水对纤维有一定的损伤作用，因此在使用时需要谨慎选择合适的工艺和浓度。
过氧化氢漂白过程中慈竹机械浆发色基团演变及溶出机制
过氧化氢漂白过程中慈竹机械浆发色基团演变及溶出机制焦健;朱北平;韩善明;梁芳敏;苏晨;房桂干;谢章红;沈葵忠【期刊名称】《林业工程学报》【年(卷),期】2024(9)3【摘要】在常规工艺下难以制备高白度(>78%)竹材化学机械浆是制约竹类资源在高附加值纸产品领域规模化应用的关键技术瓶颈。
使用乙醇-水二元介质碱性过氧化氢漂白体系可以突破当前慈竹机械浆漂白上限,将纸浆白度提升至80%以上。
以慈竹机械浆为原料,对比研究了常规过氧化氢用量(90 kg/t)水相体系两段漂工艺、高过氧化氢用量(180 kg/t)水相四段漂工艺和高过氧化氢用量(180 kg/t)乙醇-水二元介质相四段漂工艺中各段处理所得纸浆的发色基团结构特点,以及3种工艺漂白段溶出物的结构特点,以此探索二元体系漂白过程中发色基团形成和溶出规律。
结果表明,在漂白过程中,慈竹机械浆中的苯环类共轭结构含量逐渐降低,但在化学品用量较大的漂白段会生成在水相体系无法被破坏和溶出的呋喃类共轭结构。
在漂白体系中引入乙醇,可以显著提高呋喃类共轭结构的溶出效率,同时发现浆料中溶出的部分苯环结构发生了开环反应,推测碱性条件下乙醇电离的微量乙氧根离子对呋喃类共轭结构的脱除具有关键性作用。
慈竹机械浆发色基团演变及溶出机制可为开发经济上可行的竹类机械浆漂白工艺提供理论基础。
【总页数】11页(P77-87)【作者】焦健;朱北平;韩善明;梁芳敏;苏晨;房桂干;谢章红;沈葵忠【作者单位】中国林业科学研究院林产化学工业研究所;山东华泰纸业集团;宜宾纸业股份有限公司;四川省竹子制浆造纸工程技术研究中心【正文语种】中文【中图分类】TS745【相关文献】1.机械浆过氧化氢漂白过程中聚半乳糖醛酸的酶降解2.胡麻浆发色基团及纤维形态在漂白过程中的变化3.慈竹机械浆顽固发色基团结构特征初探4.化学机械浆过氧化氢漂白过程中草酸根产生的研究5.慈竹磺化化学机械浆过氧化氢漂白前碱抽提的研究因版权原因，仅展示原文概要，查看原文内容请购买。
生物酶及过渡金属离子对废纸浆过氧化氢漂白影响的研究的开题报告
生物酶及过渡金属离子对废纸浆过氧化氢漂白影响的研究的开题报告一、选题背景和意义随着环保意识的不断提高和环保政策的日益严格，造纸工业中的废纸回收和再利用越来越成为当下的热点。
废纸浆的再生利用可以大大减少污染物排放和资源浪费，因此废纸浆再生利用技术得到了广泛关注。
废纸浆漂白是废纸再生利用生产过程中的一个重要步骤，过氧化氢漂白是当前广泛采用的一种漂白方法。
在废纸浆过氧化氢漂白过程中，添加一定的生物酶或者过渡金属离子可以提高漂白效果，但是具体的影响机理仍需深入研究。
因此，本研究旨在探讨生物酶及过渡金属离子对废纸浆过氧化氢漂白的影响和机理，为废纸浆再生利用技术的进一步发展提供参考和指导。
二、研究方法和内容1. 研究对象：废纸浆2. 研究方法：（1）生物酶种类的筛选：选择多种生物酶，通过实验比较它们的漂白效果，筛选出最适合用于废纸浆漂白的生物酶。
（2）过渡金属离子对漂白效果的影响：选择几种经常使用的过渡金属离子，加入废纸浆中进行漂白实验，比较它们对漂白效果的影响。
（3）机理分析：通过对实验结果的数据分析和对废纸浆化学成分的分析，探究生物酶和过渡金属离子对漂白效果的影响机理。
3. 研究内容：（1）测试不同生物酶浓度对漂白效果的影响。
（2）测试不同过渡金属离子浓度对漂白效果的影响。
（3）分析生物酶和过渡金属离子对废纸浆化学成分的影响，进一步研究它们的漂白机理。
三、预期成果通过本研究，可以深入了解生物酶及过渡金属离子在废纸浆过氧化氢漂白中的作用机理，进而为废纸浆再生利用技术的进一步改进提供理论基础和技术指导。
同时，研究结果还有望为废纸浆漂白生产工艺的改进和优化提供参考和指导，从而实现废纸浆再生利用的高效、低污染、低成本生产。
废报纸脱墨浆两段漂白工艺研究
１ 实验
１ 原料 ． １
本 实验所 用 废报 纸脱 墨浆 由江 阴某纸 厂提 供 ，废报 纸脱 墨浆 白度 ５ ． （Ｓ 。 １ ％ ＩＯ） ４
１ 实验 方 法【 ． ２ 】 废 报纸脱 墨 浆 的 Ｈ ０２ Ｆ ２ 和 ＡＳ漂 白在聚 乙烯 密 封袋 中进 行 ， 实验 条件 将 浆料 与加 入 的 按 化学 药 品混合 均 匀 ，然后 在恒 温水 浴 锅 中漂 白 ，并每 隔 １ ｎ揉 搓 一次 ，漂 后充 分洗 涤浆 ５ ｍｉ 料 ，浆料 拧干 并 分散 后置 于 聚 乙烯 密 封袋 中备 用 。
０． ５ １５ ．
Ｎａ Ｈ用量／ Ｏ ％
０． － ５ １５ ． ２． ５ １５ ． ２． ５ ０５ ．
２． ５ ０． ５
温度／ ＊ Ｃ
６ ０ ７ ０ ８ Ｏ ８ ０ ６ ０ ７ ０
７Ｏ ８０
白度／ ％
６ ． ３６ ６ ． ２９ ６ ． ０７ ６ ． ５７ ６ ． ５Ｏ ６． ７１
性漂 剂之 后 ，Ｆ ＡＳ便广 泛应 用于 废 纸浆 的漂 白。Ｆ ＡＳ具 有潜 在 的还原 能力 （ 原 电位 一１ ３ 还 ２０ ｍＶ） ，它 在碱 性溶 液 中生 成 的次硫 酸 和次硫 酸钠 具有 强还 原性 ，可 以使 许 多有色 物 质脱色 。 Ｆ ＡＳ漂 白对温 度 的依 赖性 也 很强 。 影 响废报 纸 脱 墨浆 Ｐ Ｆ工 艺 中 Ｆ漂 白的因素 有很 多 ，但 主要 考虑 Ｆ ＡＳ用 量 、漂 白温 度和
件 为 ：漂 白温 度 ６ ０ ０ Ｃ，漂 白 时 间 ４ ｍｉ，浆 浓 １％，甲脒 亚 磺 酸 （ＡＳ ０ ｎ ０ Ｆ ）用 量 １ ％ ， ． ６ Ｎａ ＯＨ用 量 ０８ ． ％， 漂 后 浆 白度 ６ ％ （Ｓ 。 ８ Ｉ Ｏ）
增加纸浆亮度和优化漂白化学试剂应用的方法
增加纸浆亮度和优化漂白化学试剂应用的方法
要增加纸浆的亮度和优化漂白化学试剂的应用方法，可以考虑以下措施：
1. 优化漂白化学试剂的配方：调整不同化学试剂的配比和用量，以实现最佳漂白效果。
可以尝试使用新的漂白剂，如氯气、过氧化氢或二氧化氯，以提高漂白效果。
2. 优化漂白工艺：优化工艺参数，如温度、pH值和反应时间等，以最大程度地实现漂白效果。
同时要确保漂白过程的稳定性和一致性，避免产生不必要的副产物。
3. 引入先进的漂白设备和技术：采用高效的漂白设备和技术，如氧气漂白、臭氧漂白或高温漂白等，可以提高漂白的效率和质量。
4. 优化纸浆的制备和处理：控制纸浆制备过程中的温度、浓度和搅拌速度等参数，以保持纸浆的稳定性和均匀性。
此外，对纸浆进行预处理，如筛选、脱墨和去杂等，可以减少漂白化学试剂的用量。
5. 强化后处理工艺：加强漂白后的纸浆处理，如洗涤、中和和过滤等，可以有效去除残留的化学试剂和副产物，提高纸浆的亮度和纯度。
6. 引入绿色漂白技术和可再生能源：采用环保的漂白技术，如无氯漂白、氧气漂白或臭氧漂白等，可以减少对环境的影响。
此外，使用可再生能源作为漂白过程的能源来源，如太阳能或生物质能源，可以降低碳排放和环境污染。
需要注意的是，为了同时实现高亮度和环保要求，需要在提高亮度的同时兼顾漂白化学试剂的用量和使用效果，以及对环境的影响。
可以进行一系列的实验和优化工作，找到最佳的平衡点，并定期监测和评估漂白工艺的效果和环境影响，以不断改进和优化。
提高碱性过氧化氢机械浆白度及白度稳定性的研究
72
中 国 造 纸 学 报
第 20 卷 第 1 期
表 1 Na2 SiO3 总用量对 H2O2 漂白的影响
编号 Na2SiO3 总用量/ % pH 值 白度/ %ISO
A
0
718
6712
B
2
812
7719
C
3
818
8011
D
4
910
8014
E
5
912
8018
F
6
913
8011
注 NaOH 总用量 6 % , H2O2 总用量 6 %。
本文以黄河下游地区的速生杨中林杨 107 为原 料 , 研究制备高白度 APMP 浆 , 以期制备具有较高稳 定性的高白度速生阔叶材碱性 H2O2 机械浆 (APMP) , 达到提高 APMP 应用价值的目的 。
1 实 验
111 实验原料及制浆工艺流程
4 年生中林杨 107 取自山东华泰集团速生材原料 基地 。化学药品由华泰集团提供 。APMP 工艺流程如 下:
图 4 H2O2 用量对 APMP 白度影响
213 Na2SiO3 对 APMP 漂白的影响 Na2SiO3 在 APMP 工 艺 中 提 供 碱 度 , 又 起 渗 透 、
缓冲 和 稳 定 剂 的 作 用 。在 APMP 碱 性 体 系 中 , 除 NaOH 强碱起作用外 , Na2SiO3 电离后的 SiO23 - 与水解 产物 HSiO3- 及 Na2CO3 等杂质也起一定作用 , 所以木 片浸渍用药液的性质比较复杂 , 而且受 pH 值影响很 大 , 不同的 pH 值对应 Na2SiO3 电离与水解后各组分 的浓度不同[5 ] 。
收稿日期 : 2005202217 (修改稿) 作者简介 : 龙 柱 ,男 ;博士后 ,江南大学纺织服装学院造纸技术研发中心副研究员 ;研究方向 :造纸助剂和湿部化学、农林资源和二次纤维综合利用等。
