kV变压器普通硅钢片干式SCB国家电网公司电子商务平台
SCB10-315KVA干式变压器
SCB10-315KVA干式变压器SCB10系列环氧树脂浇注干式配电变压器高低压线圈都由薄层环氧树脂浇注，绝缘性能好，抗短路能力强，耐雷电冲击水平高。
浇注所采用的环氧树脂性能好，设计合理，工艺先进，局部放电量小、噪音低,具有阻燃、自熄、防潮、散热性好，免维护，无污染。
产品体积小、噪声低。
各绕组在运行中都有温度自动监测和保。
型号含义：SCB10-□/□S:三相干式电力变压器C:树脂浇注式B:箔绕线圈10:性能水平代号□/□:额定容量KVA/电压等级KVSCB10-315KVA干式变压器铁芯及夹件表面经防护树脂特殊处理，外形美观。
低压箔绕，高压采用分段多层圆筒式结构，使之安匝分布平衡，漏磁小，机械强度高，抗短路能力强。
配置的低噪音冷却风机及智能温控仪使产品具有故障、超温报警、启停保护，并可实行微电脑远程监控功能。
SCB10-315KVA干式变压器的外壳使用美观耐用的不锈钢材质，对变压器作进一步的安全保护，防护等级达IP20及IP23。
★IP20可防直径大于12m固体导物进入,为带电部分提供安全屏障；★：Ip23兼具防止与垂直线成60℃角以内的水滴进入，可于户外运行，但Ip23外壳会使变压器冷却能力下降，容量较小的下降约5％，容量较大的约10％。
另外,可提供设计其他防护等级或材料的保护外壳。
该系列变压器可直接安装于负荷中心，适用于高层建筑、机场、码头、电厂、住宅小区或成套变电站等各种场所。
由于该系列产品具有“三低三高”的显著特点，即低损耗、低噪声、低局放和高机械强度、高电气强度、高耐热强度，因而SCB10-315KVA干式变压器是新一代城市电网改造的环保产品，特别适用于高层建筑、机场、电站、商业中心等要求防火、防爆、防潮的重要场所。
浇注线圈的整体机械强度好，耐受短路的能力较油浸式或其他类干式变压器强。
由于环氧树脂的耐压强度较之空气要高出许多（约倍），介电常数值也是环氧树脂高于空气，耐受冲击过电压的性能好，基准冲击水平（BIL）值高。
2018第三季度信息价(发布版)
2018年第三季度电网工程设备材料信息价国家电网公司电力建设定额站2018年9月19日2018年第三季度 电网工程设备材料信息价（总第二十五期）编制情况说明一、2018年第三季度 电网工程设备材料信息价（总第二十五期）编制情况本季度信息价共抽取58178条交流设备招标中标价，以此为基础采用相关性聚类分析、帕累托排序、统计窗口迭代等数理统计方法构建的信息价测算模型进行数据计算、整理。
本期预发布交流设备材料信息价975条，直流设备材料信息价16条。
二、本期编制特点本期发布信息价共计69类,为保证信息价数据的时效性及一年数据周期的完整性，本季度信息价数据采集来源于国家电网公司2017年第3批～2018年第3批集中规模招标，剔除了一年内未招标的条目。
为提高电网工程设备材料信息价的完整性，本期较上期增加了以下内容：（1）四类设备材料信息价：安全稳定自动控制装置-稳定控制装置、金具-重锤片、金具-间隔棒、保护金具-防振锤。
（2）避雷器属性组合增加了外绝缘材质。
三、使用中注意事项1.信息价中66kV～1000kV变电站的监控系统价格包含下列设备，监控系统包含的内容如下：（1）站控层设备（包含监控主机、数据服务器、综合应用服务器、操作员工作站、工程师工作站、计划管理终端、数据通信网关机、图形通信网关机、防火墙、正反向隔离装置、打印机，防误工作站，智能接口设备，光电转换装置，音响及语音报警装置，系统集成及配套联调）。
（2）过程层设备（包含以太网交换机）。
（3）间隔层设备（包含公用测控屏，750kV/500kV/220kV/110（66）kV测控屏,主变压器测控屏,35kV/10kV保护测控集成装置,电压并列屏,网络通信设备,变电站布置环境,网络结构及组网方式、以太网交换机配置）。
2.主变、GIS、HGIS设备信息价中包含智能终端及合并单元。
3.电力电缆信息价包含电缆附件。
4.OPGW光缆信息价不含金具。
5.当信息价中只有括号内的数字时，括号中的内容为最低价和最高价，使用时可采用平均价。
国家电网公司总部_2016年配网标准化物资固化技术规范书_10kV箱式变电站,欧式,硅钢片,普通,有环网柜
国家电网公司集中规模招标采购国家电网公司总部配网标准化物资固化技术规范书10kV箱式变电站,欧式,硅钢片,普通,有环网柜。
终端型,GRC外壳,S13,低压组屏（9906-500003056-00142）招标文件2016年6月目录第1部分通用技术规范 (2)1 范围 (2)2 规范性引用文件 (2)3 术语和定义 (3)4 总则 (3)5 结构及其他要求 (6)7 技术服务、工厂检验和监造 (8)第2部分：专用技术规范 (10)1 标准技术参数 (10)2 主要组部件材料表 (15)3 使用环境条件表 (16)4 附图 (18)第1部分通用技术规范1 范围本部分规定了10kV箱式变电站招标的总则、技术参数和性能要求、试验、包装、运输、交货及工厂检验和监造的一般要求。
本部分适用于10kV箱式变电站招标。
2规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本适用于本文件。
GB 311.1 绝缘配合第1部分：定义、原则和规则GB 1094.1 电力变压器第1部分：总则GB 1094.2 电力变压器第2部分：温升GB 1094.3 电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙GB 1094.4 电力变压器第4部分：电力变压器和电抗器雷电冲击和操作冲击试验导则GB 1094.5 电力变压器第5部分：承受短路的能力GB/T 1094.7 电力变压器第7部分：油浸式电力变压器负载导则GB/T 1094.10 电力变压器第10部分：声级测定GB 1208 电流互感器GB 1984 高压交流断路器GB 1985 高压交流隔离开关和接地开关GB 2536 电工流体变压器和开关用的未使用过的矿物绝缘油GB 2900.95 电工术语变压器、调压器和电抗器GB 3804 3.6kV～40.5kV高压交流负荷开关GB/T 4109 交流电压高于1000V的绝缘套管GB 4208 外壳防护等级（IP代码）GB/T 4585 交流系统用高压绝缘子的人工污秽试验GB 5273 变压器、高压电器和套管的接线端子GB/T 6451 油浸式电力变压器技术参数和要求GB/T 7252 变压器油中溶解气体分析和判断导则GB/T 7354 局部放电测量GB/T 7595 运行中变压器油质量GB 10230.1 分接开关第1部分性能要求和试验方法GB 10230.2 分接开关第2部分：应用导则GB 13499 电力变压器应用导则GB/T 13729 远动终端设备GB/T 14048.1 低压开关设备和控制设备第1部分：总则GB/T 14048.2 低压开关设备和控制设备第2部分：断路器GB 16926 交流高压负荷开关熔断器组合电器GB 16847 保护用电流互感器暂态特性技术要求GB 16927.1 高压试验技术第1部分：一般定义及试验要求GB 16927.2 高压试验技术第2部分：测量系统GB/T 16935.1 低压系统内设备的绝缘配合第1部分：原理、要求和试验2GB/T 17467 高压/低压预装式变电站GB/T 17468 电力变压器选用导则GB/T 26218.1 污秽条件下使用的高压绝缘子的选择和尺寸确定第1部分：定义、信息和一般原则GB/T 26218.2 污秽条件下使用的高压绝缘子的选择和尺寸确定第2部分：交流系统用瓷和玻璃绝缘子GB 50148 电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范GB 50150 电气装置安装工程电气设备交接试验标准JB/T 10217 组合式变压器DL/T 537 高压/低压预装箱式变电站选用导则DL/T 572 电力变压器运行规程DL/T 593 高压开关设备和控制设备标准的共用技术要求DL/T 596 电力设备预防性试验规程DL/T 844 12kV少维护户外配电开关设备通用技术条件DL 911 电力变压器绕组变形的频率响应分析法DL 1093 电力变压器绕组变形的电抗法检测判断导则DL 1094 电力变压器用绝缘油选用指南DL 5027 电力设备典型消防规程3术语和定义下列术语和定义适用于本部分。

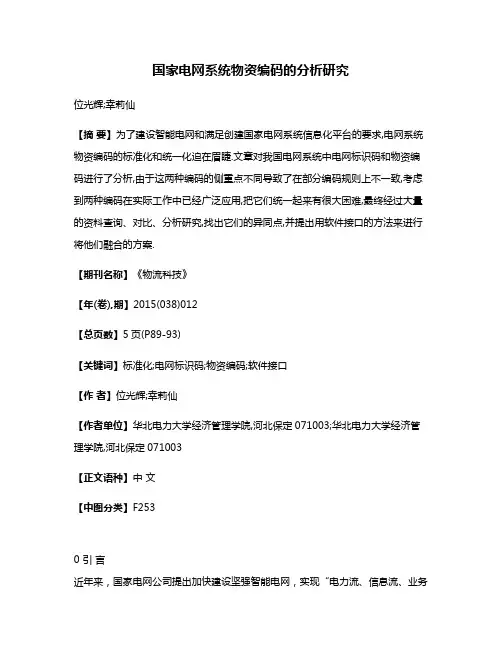

国家电网系统物资编码的分析研究
国家电网系统物资编码的分析研究位光辉;幸莉仙【摘要】为了建设智能电网和满足创建国家电网系统信息化平台的要求,电网系统物资编码的标准化和统一化迫在眉睫.文章对我国电网系统中电网标识码和物资编码进行了分析,由于这两种编码的侧重点不同导致了在部分编码规则上不一致,考虑到两种编码在实际工作中已经广泛应用,把它们统一起来有很大困难,最终经过大量的资料查询、对比、分析研究,找出它们的异同点,并提出用软件接口的方法来进行将他们融合的方案.【期刊名称】《物流科技》【年(卷),期】2015(038)012【总页数】5页(P89-93)【关键词】标准化;电网标识码;物资编码;软件接口【作者】位光辉;幸莉仙【作者单位】华北电力大学经济管理学院,河北保定071003;华北电力大学经济管理学院,河北保定071003【正文语种】中文【中图分类】F2530 引言近年来，国家电网公司提出加快建设坚强智能电网，实现“电力流、信息流、业务流”的高度一体化融合。
其中信息化是坚强智能电网的基本途径，信息化的关键是要对各种信息资源进行深层次挖掘、多元参数融合以及协同处理，为项目规划、设计、生产运行各阶段提供更为详实的工程信息。
构建物料编码模型是实现信息共享的唯一途径，同时也是连接科研、建设管理、物资采购、施工、运行维护等工程建设各个环节的信息纽带。
目前的状态和目标是：国家电网公司以及国家电网公司下属各企业都各有一套自己的物料编码系统，但并不统一。
为构建统一共享的信息化平台，有必要对各部门的物料编码系统进行分析、比较；然后根据国家《电网工程标识系统编码规范》的标准和按照共性兼容、个性互补的原则，研究整合现有的编码体系的可行性，促进编码的一次制定，多次采用，以实现与现有的各编码系统无缝对接和设备全寿命周期内编码唯一的目标[1]。
1 电网工程标识码和物资编码规则（1）电网工程标识码规则电网工程标识码是指对电网工程中各种对象按照其内在联系进行统一分类、统一编码、统一标识的过程和方法，对电网工程的系统和设备进行分类与编码标识，使各种对象的相关信息在电网全生命周期内都具有唯一的标识。
国家电网公司箱式变电站专用技术规范 (5)精选全文
可编辑修改精选全文完整版第2部分：专用技术规X1 标准技术参数技术参数特性表是国家电网公司对采购设备的基础技术参数要求，在招投标过程中，投标人应该依据招标文件，对技术参数特性表中标准参数值进行响应。
10kV欧式箱式变电站技术参数特性见表1。
厂商供货前由项目需求单位确认技术参数和一次电气接线图纸。
额定雷电冲击耐受电压峰值（1.2/50s）（相对地）4/10s大冲击耐受电流附表1配电变压器标准参数表2主要组部件材料表组件材料配置表包括产品型号、组部件名称、供应商名称、原产地等信息，具体内容和格式根3使用环境条件表10kV欧式箱式变电站专用技术规X使用环境条件见表2。
特殊环境要求根据项目情况进行编制。
表2使用环境条件表4 附图附图1：欧式箱变，400kVA，终端型电气接线图附图2：欧式箱变，500kVA，终端型电气接线图- - 优质资料附图3：欧式箱变，630kVA，终端型电气接线图- - 优质资料附图4：欧式箱变，400kVA，终端型10kV系统配置图- - 优质资料附图5：欧式箱变，500kVA，终端型10kV系统配置图- - 优质资料附图6：欧式箱变，630kVA，终端型10kV系统配置图- - 优质资料附图7：欧式箱变，400kVA，0.4kV系统配置图- - 优质资料附图8：欧式箱变，500kVA，0.4kV系统配置图- - 优质资料附图9：欧式箱变，630kVA，0.4kV系统配置图- - 优质资料附图10：欧式箱变，低压组屏电气平断面图- - 优质资料- - 优质资料。
新能效标准下变压器的选择
新能效标准下变压器的选择杜毅威（中国建筑西南设计研究院有限公司，成都市610042）Selection of Transformer under New Energy Efficiency StandardDU Yiwei（China Southwest Architectural Design and Research Institute Corp Ltd，Chengdu610042，China）Abstract：In view of the higher requirements of the new energy efficiency standard Minimum Allowable Values of Energy Efficiency and the Energy Efficiency Grades for Power Transformers（GB20052-2020），this paper analyzes and compares the hot issues of commonly used10/0.4kV three⁃phase transformers，such as the classification，core structure，amorphous alloy material，silicon rubber insulation，aluminum foil winding，etc.The misunderstanding in the energy⁃saving design of transformer is discussed.Key words：transformer；minimum allowable value of energy efficiency；energy efficiency grade；plane laminated core；three dimensional wound core；amorphous alloy transformer；silicon rubber insulated transformer；aluminum foil winding摘要：针对变压器能效新标准GB20052-2020《电力变压器能效限定值及能效等级》对变压器能效提出的更高要求，就常用10/0.4kV三相变压器的分类、铁心型式结构、非晶合金材质、硅橡胶绝缘、铝箔绕组等节能变压器热点问题进行分析比较，并探讨变压器节能设计中存在的误区。
配送作业员高级模拟试题及答案
配送作业员高级模拟试题及答案1、全覆盖阶段内容包含、有序推进第三方与平台互联，开展平台价值挖掘，实现平台(____)目标。
A、信息化B、实用化C、标准化D、统一化答案：B2、信息化应用：仓储点和专业仓储点应严格遵守《国家电网公司物资仓库标准化建设指导意见》，具有(____)。
对于年出库金额在5000万元以上的仓库，按需求配置WMS或其它库内作业系统，拥有货位管理能力，并实现无线扫码作业。
A、实时视频监控系统B、ERP系统C、WMSD、EP系统答案：A3、建立库存闲置资源跨区域调配常态机制，每年按(____)开展需求对接和调配工作。
A、批次B、月度C、季度D、年度答案：A4、国网公司通过“一带一路”建设将我国电工装备(____)及(____)向海外输出，逐步应用国际标准开展物资采购。
A、概念、产品B、标准、产品C、标准、模式D、模式、产品答案：B5、《货物交接单》、《到货验收单》上都应该有的单据号是(____)。
A、采购订单号B、货物交接单号C、到货验收单号D、物料凭证号答案：A6、公司建立总部应急储备仓库、(____)、周转库三级实体仓库网络。
A、省公司区域库B、省公司中心库C、市公司区域库D、市公司周转库答案：A7、电工装备智慧物联平台八大核心功能不包括以下(____)。
A、产能调配B、行业对标C、产融融合D、物流监控答案：D8、实物资产管理部门组织开展技术鉴定，履行内部(____)，出具技术鉴定报告，明确拟退役资产再利用或报废处置意见。
A、废旧手续B、审批手续C、鉴定手续D、报废手续答案：B9、(____)负责组织物资到货后的供应商现场服务工作，并协调供应商按照现场管理规定和要求，完成交接验收、技术服务、消缺补件、设备安装调试等工作。
A、物资供应管理单位B、项目单位C、施工单位D、监理单位答案：A10、对办公类物资、计算机、车辆、仪器仪表、工器具、配件、辅助类设备等电商物资均采取(____)方式。
国家电网公司总部配网标准化物资固化技术规范书-10kV箱式变电站
国家电网公司集中规模招标采购国家电网公司总部配网标准化物资固化技术规范书10kV箱式变电站,欧式,硅钢片,普通,有环网柜。
终端型,敷铝锌钢板外壳,S13，电动，带自动化接口，低压组屏（9906-500003056-00069）招标文件目录第1部分通用技术规范 (2)1范围 (2)2规范性引用文件 (2)3术语和定义 (3)4总则 (3)5结构及其他要求 (6)6试验 (9)7技术服务、工厂检验和监造 (10)第2部分专用技术规范 (11)1范围 (11)2规范性引用文件 (11)3术语和定义 (11)4标准技术参数 (11)5组件材料 (14)6使用环境 (15)第1部分通用技术规范1 范围本部分规定了10kV箱式变电站招标的总则、技术参数和性能要求、试验、包装、运输、交货及工厂检验和监造的一般要求。
本部分适用于10kV箱式变电站招标。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本适用于本文件。
GB 311.1绝缘配合第1部分：定义、原则和规则GB 1094.1电力变压器第1部分：总则GB 1094.2电力变压器第2部分：温升GB 1094.3电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙GB 1094.4电力变压器第4部分：电力变压器和电抗器雷电冲击和操作冲击试验导则GB 1094.5电力变压器第5部分：承受短路的能力GB/T 1094.7电力变压器第7部分：油浸式电力变压器负载导则GB/T 1094.10电力变压器第10部分：声级测定GB 1208电流互感器GB 1984高压交流断路器GB 1985高压交流隔离开关和接地开关GB 2536电工流体变压器和开关用的未使用过的矿物绝缘油GB 2900.15电工术语变压器、互感器、调压器和电抗器GB 3804 3.6kV～40.5kV高压交流负荷开关GB/T 4109交流电压高于1000V的绝缘套管GB 4208外壳防护等级（IP代码）GB/T 4585交流系统用高压绝缘子的人工污秽试验GB 5273变压器、高压电器和套管的接线端子GB/T 6451油浸式电力变压器技术参数和要求GB/T 7252变压器油中溶解气体分析和判断导则GB/T 7354局部放电测量GB/T 7595运行中变压器油质量GB 10230.1分接开关第1部分性能要求和试验方法GB 10230.2分接开关第2部分：应用导则GB 13499电力变压器应用导则GB/T 13729远动终端设备GB/T 14048.1低压开关设备和控制设备第1部分：总则GB/T 14048.2低压开关设备和控制设备第2部分：断路器GB 16926 交流高压负荷开关熔断器组合电器GB 16847保护用电流互感器暂态特性技术要求GB 16927.1高压试验技术第1部分：一般定义及试验要求GB 16927.2高压试验技术第2部分：测量系统GB/T 16935.1低压系统内设备的绝缘配合第1部分：原理、要求和试验2GB/T 17467高压/低压预装式变电站GB/T 17468电力变压器选用导则GB/T 26218.1污秽条件下使用的高压绝缘子的选择和尺寸确定第1部分：定义、信息和一般原则GB/T 26218.2污秽条件下使用的高压绝缘子的选择和尺寸确定第2部分：交流系统用瓷和玻璃绝缘子GB 50148电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范GB 50150电气装置安装工程电气设备交接试验标准DL/T 537高压/低压预装箱式变电站选用导则DL/T 572电力变压器运行规程DL/T 593高压开关设备和控制设备标准的共用技术要求DL/T 596电力设备预防性试验规程DL/T 84412kV少维护户外配电开关设备通用技术条件DL 911电力变压器绕组变形的频率响应分析法DL 1093电力变压器绕组变形的电抗法检测判断导则DL 1094电力变压器用绝缘油选用指南DL 5027电力设备典型消防规程电力设备（交流部分）监造大纲电网设备及材料质量管控重点措施所有螺栓、双头螺栓、螺纹、管螺纹、螺栓夹及螺母均应遵守国际标准化组织（ISO）和国际单位制（SI）的标准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
国家电网公司集中规模招标采购国家电网公司总部国网公司配电网分级分类设备技术规范书10kV变压器,普通,硅钢片,干式。
SCB12，不带外壳(5216-500007467-00010)招标文件2017年8月目录第1部分：通用技术规范 (1)1范围 (1)2规范性引用文件 (1)3术语和定义 (2)4总则 (2)5结构及其他要求 (5)6试验 (10)7技术服务、设计联络、工厂检验和监造 (11)第2部分：专用技术规范 (13)1标准技术参数 (13)2组件材料配置表 (16)3使用环境条件表 (17)第1部分：通用技术规范1范围本部分规定了10kV变压器招标的总则、技术参数和性能要求、试验、包装、运输、交货及工厂检验和监造的一般要求。
本部分适用于10kV变压器招标。
2规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 311.1 绝缘配合第1部分：定义、原则和规则GB 1094.1 电力变压器第1部分：总则GB 1094.2 电力变压器第2部分：液浸式变压器的温升GB 1094.3 电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙GB/T 1094.4 电力变压器第4部分：电力变压器和电抗器的雷电冲击和操作冲击试验导则GB 1094.5 电力变压器第5部分：承受短路的能力GB/T 1094.7 电力变压器第7部分：油浸式电力变压器负载导则GB/T 1094.10 电力变压器第10部分：声级测定GB 1094.11 电力变压器第11 部分：干式变压器GB 2536 电工流体变压器和开关用的未使用过的矿物绝缘油GB/T 2900.95 电工术语变压器、调压器和电抗器GB/T 4109 交流电压高于1000V的绝缘套管GB 4208 外壳防护等级（IP代码）GB/T 5273 变压器、高压电器和套管的接线端子GB/T 6451 油浸式电力变压器技术参数和要求GB/T 7354 局部放电测量GB/T 7595 运行中变压器油质量GB/T 8287.1 标称电压高于1000V系统用户内和户外支柱绝缘子第1部分：瓷或玻璃绝缘子的试验GB/T 8287.2 标称电压高于1000V系统用户内和户外支柱绝缘子第2部分：尺寸与特性GB/T 10228 干式电力变压器技术参数和要求GB 10230.1 分接开关第1部分：性能要求和试验方法GB/T 10230.2 分接开关第2部分：应用导则GB/T 11022 高压开关设备和控制设备标准的共用技术要求GB 11604 高压电器设备无线电干扰测试方法GB/T 13499 电力变压器应用导则GB/T 16927.1 高电压试验技术第1部分：一般定义及试验要求GB/T 16927.2 高电压试验技术第2部分：测量系统GB/T 17468 电力变压器选用导则GB/T 25438 三相油浸式立体卷铁心配电变压器技术参数和要求GB 20052 三相配电变压器能效限定值及能效等级GB/T 22072 干式非晶合金铁心配电变压器技术参数和要求GB/T 25446 油浸式非晶合金铁心配电变压器技术参数和要求GB/T 26218.1 污秽条件下使用的高压绝缘子的选择和尺寸确定第1部分：定义、信息和一般原则GB/T 26218.2 污秽条件下使用的高压绝缘子的选择和尺寸确定第2部分：交流系统用瓷和玻璃绝缘子GB 50150 电气装置安装工程电气设备交接试验标准DL/T 267 油浸式全密封卷铁心配电变压器使用技术条件DL/T 572 电力变压器运行规程DL/T 593 高压开关设备和控制设备标准的共用技术要求DL/T 596 电力设备预防性试验规程DL/T 984 油浸式变压器绝缘老化判断导则DL 5027 电力设备典型消防规程JB/T 3837 变压器类产品型号编制方法JB/T 10088 6kV～500kV电力变压器声级JB10317 单相油浸式配电变压器技术参数和要求JB/T 10428 变压器用多功能保护装置Q/GDW 1771 10kV非晶合金铁心配电变压器技术条件Q/GDW 1772 10kV非晶合金铁心配电变压器试验导则IEC 60296 变压器和开关用新绝缘油规范 Specification for unused mineral insulating oils for transformers and switchgearIEC 60156 绝缘油介电强度测定法Insulating oils Determination of the dielectric strength 3术语和定义下列术语和定义适用于本文件。
3.1招标人bidder依照《中华人民共和国招标投标法》的规定，提出招标项目，进行招标的法人或其他组织。
3.2投标人tenderer响应招标、参加投标竞争的法人或者其他组织。
3.3卖方seller提供本部分货物和技术服务的法人或其他组织，包括其法定的承继者。
3.4买方buyer购买本部分货物和技术服务的法人或其他组织，包括其法定的承继者和经许可的受让人。
4总则4.1一般规定4.1.1 投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。
4.1.2 投标人须仔细阅读包括本标准（通用部分和专用部分）在内的招标文件阐述的全部条款。
投标人提供的10kV变压器应符合招标文件所规定的要求。
4.1.3 本部分提出了对10kV变压器的技术参数、性能、结构、试验等方面的技术要求。
4.1.4 本部分提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标人应提供满足规范性引用文件中引用标准的最新版本和本部分要求的全新产品。
如果所引用的标准之间不一致或本部分所使用的标准与投标人所执行的标准不一致，则按要求较高的标准执行。
4.1.5 如果投标人没有以书面形式对本部分的条文提出差异，则意味着投标人提供的设备完全符合本部分的要求。
4.1.6 本部分将作为订货合同的附件，与合同具有同等的法律效力。
本部分未尽事宜，由合同签约双方在合同谈判时协商确定。
4.1.7 本部分涉及有关商务方面的内容，如与招标文件的商务部分有矛盾，则以商务部分为准。
4.1.8 本标准通用部分各条款如与专用部分有冲突，则以专用部分为准。
4.2投标人应提供的资格文件4.2.1投标人在投标文件中应提供下列有关资格文件，否则视为非响应性投标。
4.2.2 投标人或制造商应提供权威机关颁发的ISO 9000系列的认证书或等同的质量保证体系认证证书。
4.2.3 投标人或制造商应提供履行合同所需的技术和主要设备等生产能力的文件资料。
4.2.4 投标人应提供有能力履行合同设备维护保养、修理及其他服务义务的文件。
4.2.5 投标人或制造商应提供投标产品全部有效的型式试验报告（在同一台产品上完成全部型式试验项目）。
4.2.6 投标人或制造商应提供一份详细的投标产品中重要外购或配套部件供应商清单及检验报告。
4.2.7 投标人或制造商应提供投标产品中进口关键元件供应商的供货承诺函。
4.3适用范围4.3.1 本部分的适用范围仅限于本工程的投标产品，内容包括设计、结构、性能、安装、试验、调试及现场服务和技术服务。
4.3.2 中标人应不晚于签约后2周内，向买方提出一个详尽的生产进度计划表，包括产品设计、材料采购、产品制造、厂内测试以及运输等项的详情，以确定每部分工作及其进度。
4.3.3 工作进度如有延误，卖方应及时向买方说明原因、后果及采取的补救措施等。
4.4对设计图纸、说明书和试验报告的要求4.4.1 图纸及图纸的认可和交付4.4.1.1 所有需经买方确认的图纸和说明文件，均应由卖方在合同生效后的4周内提交给买方进行审定认可。
这些资料包括10kV变压器总装图、基础图、电气原理图等。
买方审定时有权提出修改意见。
买方在收到需认可图纸1周后，将一套确认的或签有买方校定标记的图纸（买方负责人签字）返还给卖方。
凡买方认为需要修改且经卖方认可的，不得对买方增加费用。
在未经买方对图纸作最后认可前，任何采购或加工的材料损失应由卖方单独承担。
4.4.1.2 卖方在收到买方确认图纸（包括认可方修正意见）后，应于2周内向4.4.1.1款所列有关单位提供最终版的正式图纸和一套供复制用的底图及正式的光盘，正式图纸应加盖工厂公章或签字。
4.4.1.3 完工后的产品应与最后确认的图纸一致。
买方对图纸的认可并不减轻卖方关于其图纸的正确性的责任。
设备在现场安装时，如卖方技术人员进一步修改图纸，卖方应对图纸重新收编成册，正式递交买方，并保证安装后的设备与图纸完全相符。
4.4.1.4 图纸的格式：所有图纸均应有标题栏、相应编号、全部符号和部件标志，文字均用中文，并使用SI国际单位制。
对于进口设备以中文为主，当买方对英文局部有疑问时，卖方应进行书面解释。
卖方免费提供给买方全部最终版的图纸、资料及说明书。
其中图纸应包括4.4.1.1款所涉及的图纸，并且应保证买方可按最终版的图纸资料对所供设备进行维护和更换零部件。
4.4.1.5 10kV变压器所需图纸：a）变压器主要器件及配件图表见技术参数和性能要求响应表。
b）外形尺寸图：图纸应标明全部所需要的附件数量、目录号、额定值和型号等技术数据，运输尺寸和质量、装配总重量和油量。
图纸应标明变压器底座和基础螺栓尺寸、位置。
c）铭牌图：应符合国家相关标准。
d）变压器器身示意图：绕组位置排列及其与套管、分接开关的连接，包括引线连接装配的说明。
e）分接开关的装配图。
f）变压器安装、运行、维修和有关设施设计所需的其他图纸和资料。
4.4.2 产品说明书a） 10kV变压器的结构、安装、调试、运行、维护、检修和全部附件的完整说明和技术数据。
b）概述：简述结构、接线、铁心型式和绕组设计等。
c） 10kV变压器和所有附件的全部部件序号的完整资料。
d）其他说明资料（包括不同过载情况下的温度时间特性曲线）。
4.4.3 试验报告卖方应提供下列试验报告：a）变压器的例行和合同规定项目的试验报告。
b）绝缘油及其他附件的试验报告和变压器制造厂的验收报告。
4.4.4 图纸、说明书、试验报告等资料的交付时间、数量4.4.4.1 卖方应向买方提供的资料、图纸、试验报告见表1，但不限于表1的内容。
表1卖方向买方提供的资料和图纸4.5投标人应提交的技术参数和信息4.5.1 技术参数响应表、技术偏差表及相关技术资料。
4.5.2 投标产品的特性参数和特点。
4.5.3 与其他设备配合所需的相关技术文件和信息。
4.6安装、调试、性能试验、试运行和验收4.6.1 合同设备的安装、调试将由买方根据卖方提供的技术文件和说明书的规定在卖方技术人员指导下进行。
