Tekla+bim理念和案例

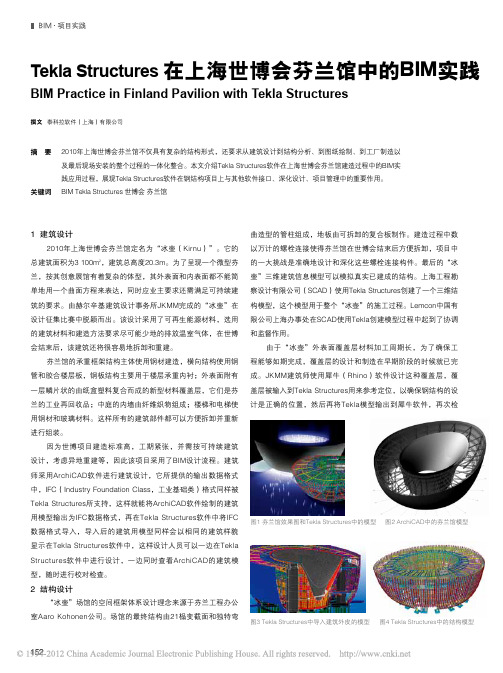

TeklaStructures在上海世博会芬兰馆中的BIM实践
1521 建筑设计2010年上海世博会芬兰馆定名为“冰壶（Kirnu）”。
它的总建筑面积为3 100m 2，建筑总高度20.3m。
为了呈现一个微型芬兰，按其创意展馆有着复杂的体型，其外表面和内表面都不能简单地用一个曲面方程来表达，同时应业主要求还需满足可持续建筑的要求。
由赫尔辛基建筑设计事务所JKMM完成的“冰壶”在设计征集比赛中脱颖而出。
该设计采用了可再生能源材料，选用的建筑材料和建造方法要求尽可能少地的排放温室气体，在世博会结束后，该建筑还将很容易地拆卸和重建。
芬兰馆的承重框架结构主体使用钢材建造，横向结构使用钢管和胶合楼层板，钢板结构主要用于楼层承重内衬；外表面附有一层鳞片状的由纸盒塑料复合而成的新型材料覆盖层，它们是芬兰的工业再回收品；中庭的内墙由纤维织物组成；楼梯和电梯使用钢材和玻璃材料。
这样所有的建筑部件都可以方便拆卸并重新进行组装。
因为世博项目建造标准高，工期紧张，并需按可持续建筑设计，考虑异地重建等，因此该项目采用了BIM设计流程。
建筑师采用ArchiCAD软件进行建筑设计，它所提供的输出数据格式中，IFC（Industry Foundation Class，工业基础类）格式同样被Tekla Structures所支持，这样就能将ArchiCAD软件绘制的建筑用模型输出为IFC数据格式，再在Tekla Structures软件中将IFC 数据格式导入，导入后的建筑用模型同样会以相同的建筑样貌显示在Tekla Structures软件中，这样设计人员可以一边在Tekla Structures软件中进行设计，一边同时查看ArchiCAD的建筑模型，随时进行校对检查。
2 结构设计“冰壶”场馆的空间框架体系设计理念来源于芬兰工程办公室Aaro Kohonen公司。
场馆的最终结构由21榀变截面和独特弯撰文 泰科拉软件（上海）有限公司Tekla Structures 在上海世博会芬兰馆中的BIM实践BIM Practice in Finland Pavilion with Tekla Structures摘 要关键词2010年上海世博会芬兰馆不仅具有复杂的结构形式，还要求从建筑设计到结构分析、到图纸绘制、到工厂制造以及最后现场安装的整个过程的一体化整合。
Tekla工程BIM实例--赫尔辛基 Gramofoni

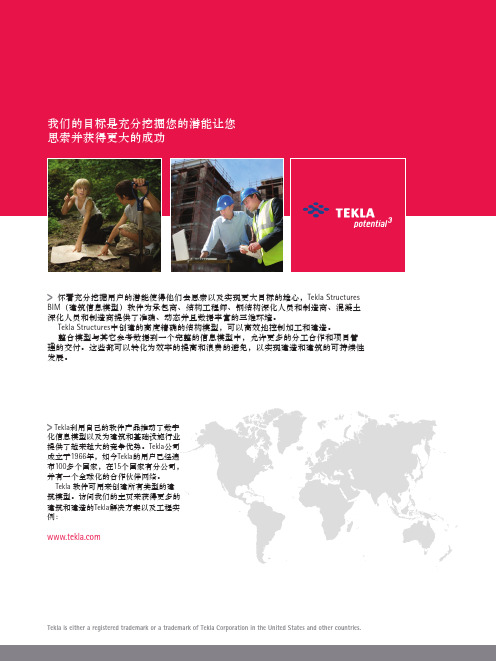

W怀着充分挖掘用户的潜能使得他们去思索以及实现更大目标的雄心，Tekla StructuresBIM（建筑信息模型）软件为承包商、结构工程师、钢结构深化人员和制造商、混凝土深化人员和制造商提供了准确、动态并且数据丰富的三维环境。
Tekla Structures中创建的高度精确的结构模型，可以高效地控制加工和建造。
整合模型与其它参考数据到一个完整的信息模型中，允许更多的分工合作和项目管理的交付。
这些都可以转化为效率的提高和浪费的避免，以实现建造和建筑的可持续性发展。
T Tekla利用自己的软件产品推动了数字化信息模型以及为建筑和基础设施行业提供了越来越大的竞争优势。
Tekla公司成立于1966年，如今Tekla的用户已经遍布100多个国家，在15个国家有分公司，并有一个全球化的合作伙伴网络。
Tekla 软件可用来创建所有类型的建筑模型。
访问我们的主页来获得更多的建筑和建造的Tekla解决方案以及工程实例：Tekla is either a registered trademark or a trademark of Tekla Corporation in the United States and other countries.赫尔辛基Gramofoni赫尔辛基，芬兰完全的BIM项目s赫尔辛基的Gramofoni，一个全新的住宅楼，预计于2011年秋天在赫尔辛基Lansi-Pasila地区靠近中心公园的位置竣工。
在未来，居民很可能对他们新家园建设和设计所采用的高水平技术和顶级专业知识毫不知情。
从外表上看，这个建筑物和其它住宅楼非常相似，但是从开始到结束，这都是一个完全的BIM（建筑信息建模）项目。
Ylimaki Tinkanen结构工程公司的的Gramofoni结构设计获得Tekla 2010芬兰竞赛中获奖。
Miikael Nelimarkka 从Heikki Haikonen 手中接过Tekla BIM 的奖励。
基于BIM技术的Tekla软件平台在钢筋智能翻样中开发运用施工工法(2)
基于BIM技术的Tekla软件平台在钢筋智能翻样中开发运用施工工法基于BIM技术的Tekla软件平台在钢筋智能翻样中开发运用施工工法一、前言随着信息技术的快速发展，建筑行业也逐渐引入数字化施工技术，其中BIM（Building Information Modeling）技术以其全过程虚拟化、信息共享和协同合作等特点，得到了广泛应用。
在BIM技术的支持下，Tekla软件平台作为一种先进的钢筋混凝土结构建模软件，被应用于钢筋智能翻样的施工工法中。
二、工法特点基于BIM技术的Tekla软件平台在钢筋智能翻样中有以下特点：1.全过程数字化：通过Tekla软件平台，施工工法可以实现从设计到施工的全过程数字化，包括结构信息建模、工程量清单的自动生成、材料的准确预定和质量控制等。
2.智能优化：Tekla软件平台能够根据实际施工需求，智能优化钢筋布置和翻样方案，提高施工效率和质量。
3.协同合作：Tekla软件平台支持多人协同使用，各工种之间可以实时共享施工信息，减少沟通和传递错误。
4.施工模拟：通过Tekla软件平台，可以对施工过程进行模拟和预测，及时发现问题并进行调整。
翻样中适用于各类混凝土结构工程，包括桥梁、高层建筑、水处理厂等。
四、工艺原理基于BIM技术的Tekla软件平台在钢筋智能翻样中的工艺原理主要是通过数字化建模和模拟分析，实现钢筋翻样施工过程的优化和精确控制。
首先，根据实际工程需求，在Tekla软件平台上进行结构信息建模，包括构件的几何形状、材料属性等。
然后，通过Tekla软件平台的优化算法，自动生成钢筋布置方案和翻样方案，确保施工效率和质量。
在施工过程中，可以通过Tekla软件平台模拟施工进行分析和预测，及时发现问题并进行施工调整。
五、施工工艺基于BIM技术的Tekla软件平台在钢筋智能翻样中的施工工艺分为以下几个阶段：1.数据准备阶段：在施工前，将设计和施工图纸导入Tekla软件平台，进行结构信息建模和参数设定。
Tekla+BIM技术在俄罗斯亚马尔LNG项目FWP5工程包中的应用
Tekla+BIM技术在俄罗斯亚马尔LNG项目FWP5工程包中的应用黎泳宏【摘要】俄罗斯亚马尔LNG项目FWP5工程包施工任务地处俄罗斯北极圈极寒地区,环境最低温度达-52 ℃,结构材料耐低温,节点形式特殊.该项目的整个建造过程,即从设计、详图、加工制造到安装均采用Tekla软件进行整合,充分体现了BIM的管理思想,达到了资源共享、协同合作、精细管理、提高效率的目的.在简要介绍项目背景的基础上,较详细阐述了Tekla+BIM技术在项目结构设计、项目深化设计中的应用,说明了流水化预制过程中的预制要求、工作流程、Tekla模型的使用等,最后对工程安装等方面的内容进行了论述.【期刊名称】《石油工程建设》【年(卷),期】2016(042)003【总页数】3页(P49-51)【关键词】俄罗斯亚马尔;LNG项目;工程包;Tekla软件【作者】黎泳宏【作者单位】中国石油天然气第六建设公司,广西桂林 541001【正文语种】中文俄罗斯亚马尔LNG项目FWP5工程包共包括39个模块，总质量10 000 t，板材下料80 244块，型钢下料14 041根，组焊构件18 235根，由Technip、JGC、CHIJYOUDA三家国际承包商联合总包，中国寰球工程公司与中国石油海洋工程公司海工事业部联合承包，中国石油天然气第六建设公司负责主体施工。
该项目从设计到施工建造，运用BIM建筑信息模型技术，不但实现了项目的增值，同时培养了一批能熟练使用BIM技术的人才。
根据亚马尔LNG项目FWP5工程包地处北极圈、全年施工时间少、工期紧的特点，结构设计方案采用模块设计，在中国场地预制构件，然后运输至欧洲中转组成模块，最后船运至亚马尔地区安装，从而达到加快现场施工进度的目的。
为减少设计出错率，总包单位JGC采用BIM设计流程。
设计工程师采用PDMS软件进行三维工厂设计，从模型直接导出输出Tekla（结构专业），然后采用Tekla与Staad协同设计，Staad通过数据分析，待模型满足规范要求后，输出优化的杆件信息及数据到Tekla，Tekla完成建模等详细设计后，输入数据至PDMS，检查是否存在与设备、管道、电气仪表等专业的碰撞问题，并随时进行校对检查。
【BIM丨每日一技】TEKLA已经深入建筑人的骨髓，你不懂TEKLA终将OUT
【BIM丨每日一技】TEKLA已经深入建筑人的骨髓，你不懂TEKLA终将OUT彩蛋彩蛋：在【BIM|每日一技】的文章下面留言签到(打卡)，形式：姓名+天数+想说的话，如：“张三+1+开始学习的第一天，加油”。
连续签到21天的粉丝，可以免费获得由BIM众包网提供的价值1000元的BIM精品课程，教学视频涵盖Revit、T ekla等，赶快参与吧！随着我国建筑业体制改革的不断深化和建筑规模的持续扩大，建筑工业化已然成为我国建筑业的发展方向。
而建筑工业化中的设计，生产，物流，施工，运营环节全流程的有效管理，都需要建立在信息化的平台上。
BIM技术作为信息化技术的一种，已随着建筑工业化的推进逐渐在我国建筑业应用推广。
通过以往运用BIM技术建模的经验，深感BIM技术在构配件的设计生产阶段具有无可比拟的优势和可行性。
故而在经过深入的研究和思考后，尝试运用BIM技术制作了一系列的预制混凝土构件（PC构件），并完成了简单的拼装和出图工作。
一、建模目的按照国家建筑标准设计图集建立混凝土预制构件的三维模型（含钢筋，吊环），选取相应的构件拼装成一个完整的建筑物，在三维里完成组装，碰撞检查并调整，出施工图，以期达到运用BIM软件进行预制结构设计的目的。
二、建模意义探讨BIM技术在建筑工业化中的运用，以商业住宅，保障房等为主要对象，完成由设计到出图的预制化生产的技术储备，找出在设计环节上的技术难点，弱点加以改进。
三、建模方法经过筛选对比，终于确定以Tekla和Revit软件为基础建立混凝土预制构件模型，最终在Tekla里完成拼装，碰撞检查及调整，出施工图。
四、参考图集预制钢筋混凝土阳台板，空调板及女儿墙（15G368-1），桁架钢筋混凝土叠合板(15G366-1),预制钢筋混凝土板式楼梯（15G367-1），装备式混凝土结构连接节点构造（G310-1~2），预制混凝土剪力墙外墙板（15G365-1）, 预制混凝土剪力墙内墙板（15G365-2）五、预制构件建模过程1. 桁架钢筋混凝土叠合板（DBS1-67-3012-11）叠合板为双向受力板，拼装位置为边板，预制底板厚60mm，后浇叠合层厚度70mm，预制底板的标志跨度为3000mm，预制底板的标志宽度为1200mm。
Tekla钢结构BIM软件教程-Tekla建模(柱底板上螺栓、垫片、加筋板等)
门式刚架轻型房屋钢结构的局部模型 —梁柱节点
用工具栏“创建梁”命令创建板。
双击工具条
中 “ ” （创建梁），出现
“梁的属性”对话框，修改如下，在“截面型材”里用键盘输入
PL200*25，在“梁的属性”对话框里，点「修改」、「应用」。
按照下左图选起第一点（柱右翼缘板左前角点），移动鼠标竖直往下拖，
画梁柱节点的与斜梁相连的端板 选“通用性”工具栏里“ ”（将工作平面设置为平行于视图平面），再
单击1轴线视图中任一点（见左图），视图中显示X、Y箭头直角符号。 选中与柱相连的端板，鼠标右击，选择性复制》镜象，依次从上往下竖直
地单击与柱相连的端板右边两点，在“复制-镜像”对话框点「复制」、 「确认」 （见右图）。
滚动鼠标中键放大视图。
用
（创建多边形板）命令画柱筋板。
双击工具条
中 “ ” （创建多边形板），出现
“多边形板的属性”对话框，修改如下，在“截面型材”里用键盘输入
PL8，在“多边形板的属性”对话框里，点「修改」、「标水平
地往左或右拖至柱腹板一侧与柱翼缘板相交的另一点处单击之，再垂直向
「确认」。
在 打开情况下，先选中与柱相连的端板，后选中与斜梁相连的端板，再按鼠标中键， 选取与斜梁相连的端板左端中点作为第一点（此点必须选正确），第二点为鼠标水平移动 的任意一点（最后出现垂足时单击之）（注意，此方向为绘图人自己设定的螺栓X向），见 左图； 双击任意一螺栓，出现 “螺栓属性”对话框，修改位置里的“旋转”为“顶面” （见中 图），修改完毕后，在“螺栓属性”对话框里，点「修改」、 「应用」、「确认」，视图
下移动鼠标，在键盘上输入“97”，按“Enter” ，再水平往右或左拖，
在键盘上输入“284”，按“Enter”，并按鼠标中键封闭，且分别双击两
利用TEKLA建模提高临沂亿晨项目钢结构安装精度和速度3篇
利用TEKLA建模提高临沂亿晨项目钢结构安装精度和速度3篇利用TEKLA建模提高临沂亿晨项目钢结构安装精度和速度1利用TEKLA建模提高临沂亿晨项目钢结构安装精度和速度随着现代建筑结构的日益复杂，传统施工方式已无法满足大型结构建设的要求，而新兴的BIM技术，尤其是TEKLA建模技术，以其高效、精准、可视化等优点，成为现代建筑工程中不可或缺的一部分。
本文将以临沂亿晨项目为例，探讨利用TEKLA建模提高临沂亿晨项目钢结构安装精度和速度的实践经验。
一、TEKLA建模技术在临沂亿晨项目中的应用临沂亿晨项目是一座主要以钢结构为主体的商业综合体，建筑面积达12万平方米，总建筑面积超过18万平方米。
在这样一个大型的建筑项目中，钢结构的安装显然是一个比较复杂的过程，需要充分考虑结构的尺寸、重量、材质等因素。
在这个项目中，项目经理先是进行了项目的全流程建模，包括对建筑结构的设计、结构材质的划分、结构节点的制定和钢结构模型的设计等等。
在模型的设计过程中，项目经理采用了TEKLA建模软件，极大地提高了工作效率和模型的精度。
TEKLA建模软件不仅支持CAD图纸的导入和导出，还能即时检测模型中的结构错误和碰撞问题，并提供全方位的协作环境，以便各方面的工程师能够在一个平台上共同工作，协调施工方案。
二、TEKLA建模技术的优点TEKLA建模技术的优点在于：1、高效、精准一个建筑结构的建模只需要几个小时，甚至几分钟，而且可以非常精准地显示砌筑的位置和间距。
2、可视化建筑结构的建模可以通过3D技术可视化地展现出来，这样施工人员可以直观地看到和理解建筑结构的设计和实现过程。
3、协同性各方面的工程师可以通过TEKLA建模软件在一个共同平台上进行协作和协调，以便更好地协调实施方案。
三、TEKLA建模技术的实践经验在临沂亿晨项目中，TEKLA建模技术给项目施工带来了很多好处。
首先，TEKLA建模技术可以让施工人员通过虚拟模型了解钢结构的安装、拆卸、转运和固定等工作，减少了现场的尝试和误差。
Tekla BIMsight在钢结构模块深化设计中的应用
Tekla BIMsight在钢结构模块深化设计中的应用摘要：在信息化技术成为当代主流的背景下，传统建筑建造行业也成为信息化发展的受益者。
BIM即为信息化建筑研究的产物，并逐步应用于建筑建造行业的全周期生命过程。
本文结合钢结构模块项目深化设计中对Tekla BIMsight的应用实践，深入研究BIM对项目各方面的影响，并确定下一步Tekla BIMsight的广泛应用方向。
关键词：BIM；Tekla BIMsight；钢结构；模块化建造0 项目概述该模块化项目包括159个管廊结构（PAR）和29个工艺模块（PAU），下部由支撑结构连接（STICK BUILT）。
作为建造方，在本项目中主要完成上部188个模块的节点设计、建造及运输等工作。
在大型的模块化项目的设计建造中，业主详细设计方可能会将钢结构节点连接的设计交由建造方来完成，一方面建造方会更加熟悉车间常规加工方式，另一方面则是在建造过程中出现连接设计的问题时可以快速响应。
1 信息模型输出深化设计阶段结构专业需要对业主IFD模型（Issued for Design）进行进一步深化。
业主输入文件包括杆件信息，定位，杆件端头力用于节点连接设计及计算，除此之外，业主还会以参考模型的形式提供建造方三级结构的信息（如栏杆，直梯等）以及交界面信息。
交界面的节点设计计算也属于建造方的工作范围，安装属于支撑结构建造方范围。
建造方会依据业主杆件属性设计出用于各类连接的常规节点（包括梁柱、梁梁、拉筋等连接），并基于业主指定的AISC360-10标准进行详细的节点计算，由建模工程师依据计算结果和IFD模型进行建模。
建模完成后从Tekla Structures中导出用于节点校对的Tekla BIMsight信息模型。
结构专业输出的信息模型包含如下内容：构件尺寸信息，定位信息以及轴网信息；钢结构连接节点详细信息；交界面节点设计信息以及交界面的构件参考信息。
该信息模型可帮助深化设计的不同专业在项目的各阶段中进行相关的工作。
BIM施工应用案例
中唐—BIM施工项目应用案例分享案例1：北京丰台区丽泽金融商务区项目BIM技术综合应用成果介绍工程概况：丰台区丽泽金融商务区F02、F-03、F05地块位于北京市丰台区丽泽商务区核心地段,丽泽桥（西三环)和菜户营桥（西二环)之间,项目北临丽泽路、东临莲花河路。
建筑占地面积45211㎡,总建筑面积514790㎡,其中地上379900㎡，地下134890㎡。
建筑用途为商业、酒店、公寓、办公、人防及车库。
工程特点和难点：本项目特点是结构形式复杂，框架—核心筒钢混结构；机电管线复杂；质量要求高，其中F03地块需要创国优及LEED绿色认证。
由于工程结构形式复杂，如果不采用BIM技术工期将难以保证,而且LEED绿色认证更是明确要求BIM技术的应用.所以BIM是完成本项目的必要条件。
BIM应用目标：BIM技术在本项目的应用主要在施工阶段，包含项目建筑、结构、机电、钢结构的模型建立、场地布置、三维扫描、大体积砼、钢筋应用、二次砌筑应用、铝模板应用、行车模拟、可视化交底、VR应用、整体管理、进度计划、人力管理等多方面应用。
通过BIM技术综合提高项目整体施工应用水平。
实施方案：在本项目施工开始,项目建立了完整的BIM实施方案：包含项目模型的建模标准、项目族库建模标准、项目模型标准名称、项目模型颜色显示标准及BIM在项目上的整体策划方案.应用措施：为了规范项目的BIM应用,项目编制了一系列BIM相关标准包括文件存储、命名、颜色、深度、族文件规范等内容保证了BIM模型的规范性,同时编制了项目BIM整体实施规范保证了BIM技术的整体应用。
BIM的深化应用：BIM建模:项目BIM模型分为三部分：钢结构模型、土建模型、机电模型,其中钢结构模型用TEKLA进行建模深化；土建模型用revit进行建模深化；机电模型用revit及magicad进行建模深化。
所有模型在navisworks中整合后进行可视化校验及汇总。
通过详细的碰撞报告BIM应用情况:（1）三维扫描：现场基坑阶段通过三维扫描仪扫描现场施工作业面，导出html格式可直接在浏览器中打开，进行测量.生成点云数据将其导入到Revit中与基坑模型进行对比，保证基坑的准确性并及时调整.主体阶段通过扫描现场施工作业面，可快速测量扫描区域的实测实量准确数据.（2）大体积砼应用：通过在BIM模型中将四块14580m³、13880 m³、20530 m³、12605 m³大体积砼分别进行切块提量，计算单个小块混凝土体积，并模拟推演整体施工,杜绝冷缝等质量问题从而保证大体积砼浇筑的施工质量。
基于Tekla在智慧生态公共建筑钢结构施工中的应用研究
基于Tekla在智慧生态公共建筑钢结构施工中的应用研究摘要：Tekla软件作为一种领先的BIM工具，在智慧生态公共建筑钢结构施工中具有广泛的应用前景。
它的三维建模、碰撞检测、协作性和可视化特点为钢结构工程师和设计师提供了强大的工具，以更好地理解、规划和执行项目。
然而，尽管Tekla的强大功能，钢结构领域仍然面临一系列技术挑战，包括数据交互与集成问题、实时监控与优化挑战以及项目协作与管理的困难。
本文将通过深入探讨这些问题，以及Tekla在钢结构施工中的应用，为该领域的专家提供深刻的见解和建议，以推动工程项目的持续改进和创新。
关键词：Tekla软件；钢结构施工；BIM模型；实时监控；质量与安全1、Tekla软件的功能和特点Tekla软件是一款领先的建筑信息建模（BIM）工具，其主要功能和特点如下：首先，Tekla软件具备卓越的三维建模功能。
它允许用户以高度详细和准确的方式创建复杂的建筑结构模型。
这一特点对于钢结构工程至关重要，因为钢结构的复杂性需要精确的建模以确保构件的尺寸和位置准确无误。
Tekla的三维建模能力允许工程师在一个集成的环境中创建、编辑和查看钢结构模型，有助于减少错误和提高工程的精度。
其次，Tekla具备出色的碰撞检测功能。
在建筑和结构工程中，不同构件之间的碰撞可能导致严重的设计和施工问题。
Tekla能够自动进行碰撞检测，及时识别潜在的冲突，帮助工程师和设计师在施工之前解决问题。
这不仅可以减少修改的成本，还可以大幅提高工程的效率，确保项目按时完成。
此外，Tekla还以其高度协作性和可视化特点脱颖而出。
其BIM模型可以轻松共享给项目团队的各个成员，包括设计师、结构工程师和施工团队。
这种协作性使得团队能够实时查看和编辑模型，从而更好地理解设计意图，并有效沟通。
同时，三维模型的可视化能力有助于减少误解和提高施工工人对项目的理解，提高了整个工程的质量。
2、Tekla在钢结构设计与施工中的优势2.1高度协作性：Tekla在钢结构设计与施工中的突出优势之一是其高度协作性。
