陆良大跌水电站3号机组振动及水导温升过高的试验研究

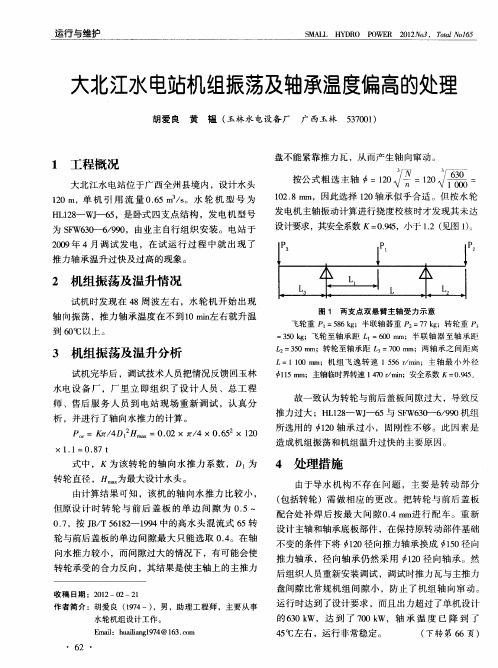

大北江水电站机组振荡及轴承温度偏高的处理
３ 机组振荡及温升分析
试机 完毕后 ，调试技 术人 员把情 况反馈 回玉林 水 电设 备 厂 ，厂 里 立 即组 织 了设 计 人 员 、总 工 程 师 、售后 服 务 人 员 到 电站 现 场 重新 调试 ，认 真 分
析 ，并进 行 了轴 向水推 力 的计 算 。
Ｐ。 ＝ Ｋｒ／ ｃ ４Ｄｉ 日
壁厚 ＝１ Ｉ ， 内表 面采 用 ＩＮ ７０网络 互 穿 涂 ２ＩＴ ＴＩ Ｉ Ｐ ８１
封堵 段两端模 板 采用组 合 钢模 ， ４ 钢 管 作 为 ８ 纵横 围 囹 ， １ ２钢筋拉 条 固定 。为 了避 免施 工冷 缝 的产 生 ，混凝土 采用 了三班 制 ２ 轮流 不 问 断浇 筑 ４ｈ
４ ℃左 右 ，运行 非常稳定 。 ５ （ 转第 ６ 下 ６页）
６ ・ ２
工程 施工
３６ ３ 钢 管安 装 ．．
Ｓ Ａ Ｌ Ｙ Ｒ ＰＷ Ｒ ０２ ｏ．Ｔａ Ｎ１５ Ｍ Ｌ Ｈ Ｄ Ｏ Ｏ Ｅ ２１Ｎ３ ｏｌ ｏ６ ｔ
凿 毛处理 。
１ Ｎ１０ ）Ｄ ２０泄 洪 钢 管 制 安 工 程 量 总 计 为 ４ ， ５ｔ
式 中 ， 为 该 转 轮 的 轴 向水 推 力 系数 ，Ｄ 为
４ 处理措施
由于 导水 机 构 不 存 在 问题 ，主 要 是 转 动 部 分 （ 包括 转 轮 ）需 做 相应 的更 改 。把 转 轮与 前 后 盖 板
转 轮 直径 ，日 为 最大设 计水 头 。 由计 算 结果 可 知 ，该 机 的轴 向水 推 力 比较 小 ， 但原 设 计 时转 轮 与前 后 盖 板 的 单 边 间 隙 为 ０５～ ．
２０ ０９年 ４月 调 试 发 电 ，在 试 运 行 过 程 中 就 出现 了
国内某大型水电站下导运行摆度异常升高原因分析及处理
国内某大型水电站下导运行摆度异常升高原因分析及处理摘要：水轮发电机组振动摆度是机组运行稳定性的关键数据，本文主要描述国内某大型水电站下导轴承运行摆度异常升高的现象、原因分析、处理过程及结果，为同类机组出现类似问题提供解决思路和借鉴经验。
关键词：水电站；下导轴承；运行摆度；分析处理1概述国内某大型水电站共安装8台单机额定容量600MW的混流式水轮发电机组，机组在系统中主要担负调峰、调频及事故备用，枯水期担负峰腰荷，丰水期主要担负基荷和部分腰荷，年利用小时5048h，全厂年设计发电量256亿千瓦时。
发电机采用具有两个导轴承的立轴半伞式结构，上导轴承装设于上机架上，下导轴承装设于下机架，上导、下导轴承承受机组部分的径向机械不平衡力和电磁不平衡力，使机组轴线在规定的数值内摆动，推力轴承装设于下机架上，机组转动部分的全部重量及水轮机的轴向水推力通过推力轴承、下机架传递至基础，下端轴与水轮机主轴连接。
下导轴承为稀油润滑、巴氏合金表面的分块瓦结构。
下导轴承采用直板支撑，由12块轴瓦、油冷却器、油槽盖、挡油管和相关附件组成，装设于下机架上，下导轴承瓦背支撑板为直板，无斜度。
导瓦支撑板现场配刨，切向由两个圆柱销限制导瓦为偏心瓦结构，有利于油膜的建立，下导瓦在运行的时候具有自调节能力主要承受机组转动部件的径向不平衡力和电磁不平衡力。
2问题描述2.1根据该电站月度设备分析数据，#7机下导摆度值自2020-2021年度检修后持续上升，由2021年5月的87μm，上涨至2022年08月的268μm，其中2022年1月#7机检修后随机组运行，下导摆度上升趋势较快，有进一步恶化趋势。
2.2查询#7机摆度历史曲线，发现机组各部轴承摆度与尾水位及温度有明显的正相关性，每年1月#7机下导X方向摆度逐渐增大，在8-9月达到最大值，10-12月逐渐下降，2020年汛期满发时约为200μm，2021年汛期满发时为170μm，2022年检修后至今，#7机下导X方向摆度持续呈上升趋势且幅值已超过前两年摆度最大值，9月稍有下降。
某水电站3＃机组水导摆度超标不安全事件的研究分析
某水电站3＃机组水导摆度超标不安全事件的研究分析发布时间：2023-02-24T05:44:40.402Z 来源：《中国电业与能源》2022年第19期作者：蒋晶[导读] 2022年8月6日22时46分，某水电站3＃机组负荷由105MW减至82MW过程中，蒋晶四川省能投攀枝花水电开发有限公司，四川攀枝花 617005摘要：2022年8月6日22时46分，某水电站3＃机组负荷由105MW减至82MW过程中，3＃机组水导X、Y方向摆度持续增大，超过机组状态监测装置一级报警值，运行人员现场检查后向调度申请3＃机组退出AGC并停机。
通过对此次不安全事件的研究分析，总结经验教训，并为水电站同类事件分析提供借鉴，共同做好防范措施。
关键词：水电站水导轴承摆度超标1 事件概况事件发生前，某水电站220kV系统、厂用电系统标准运行方式：全厂AGC、A VC投入；1＃机组带86MW负荷，2＃机组带106MW负荷，3＃机组带105MW负荷，4＃机组带102MW负荷，全厂总有功400MW。
2022年8月6日22:46:28电力调度下发全厂总有功设定值300MW，全厂总有功从400MW减至300MW。
AGC给定3＃机组负荷82MW，负荷由105MW减至82MW，在减负荷过程中，上位机报“3号机组状态监测装置一级报警动作”，3#机组水导X、Y方向摆度持续增大，负荷减至82MW稳定后，3＃机组水导摆度稳定在330μm-430μm。
当班值班负责人派值班员现地检查3＃机旁机组状态监测装置、风洞、水车室，并查阅历史曲线分析，监视机组相关情况。
值班员现场检查发现3＃机旁状态监测装置数据与上位机一致，发电机风洞内声音较为沉闷，水车室暂无明显异常。
随后值班负责人下令在电厂门户管理平台申请退出3＃机组AGC并停机获准，上位机退出3＃机组AGC。
在执行机组减负荷过程中，当负荷减至26.8MW时，机组状态监测装置一级报警动作，水导X方向摆度524μm、Y方向摆度538μm；当负荷减至0MW附近时，机组状态监测装置二级报警动作，水导X方向摆度635μm、Y方向摆度559μm；机组解列后水导X方向最大摆度值788.8μm、Y方向最大摆度值794.5μm，后随转速下降，机组状态监测装置二级、一级报警复归；机组停机后，值班负责人向相关领导及部门通知汇报。
某水电站左岸机组上导瓦温度异常变化分析
某水电站左岸机组上导瓦温度异常变化分析摘要：水轮发电机组上导瓦温度上升可以分为个别瓦温度升高和所有瓦温度普升两种情况。
本文通过中间变量分析法，分析某左岸机组上导瓦温度周期性普升的异常现象，寻找该异常现象的根本原因，并提出了解决问题的方法。
关键词：水轮机、上导瓦、温度、中间变量1引言某水电站左岸装设6台巨型水轮发电机组，水轮机形式为立轴混流式，发电机形式为立轴半伞式。
发电机转子上方布置上导轴承，安装于上机架内，转子下方为下导和推力组合轴承，组合轴承位于同一油槽内，安装于下机架内。
水轮发电机导瓦轴承在机组中起着重要的作用，直接承受着机组转动部分的径向机械不平衡力和电磁不平衡力，维持机组主轴在轴承间隙范围内稳定运行。
机组在正常运行中，导瓦温度必须控制在规定范围内，瓦温一但过高，将严重限制机组出力，影响正常运行工况，严重时甚至还会导致烧瓦等严重事故【1】。
2问题描述某水电站左岸5、6号机组运行时多次出现上导瓦温度间歇性普升的现象，期间机组有功负荷无变化，下导瓦、推力瓦和水导瓦温度无变化，机组振动摆度数据无异常波动。
由于温度升高为间歇性发生，且为所有测点普升，故可以排除轴瓦间隙调整不当、主轴偏心、机组承受不平衡力等造成产热上升的主要因素。
机组上导瓦实测间隙均为0.31mm，符合相关规定。
本文将重点从热交换环节进行分析。
3原因分析导瓦温度上升原因较多，若以产热增加为主线进行分析可以大致概括为大轴偏心、电磁不平衡力、水力不平衡力、振动摆度超限、轴领与导瓦间隙过小、瓦面平整度不够等【2】【3】。
若以热量交换为主线进行分析可以分为冷却水压力、温度、流量不满足要求，油质劣化，环境因子变化等。
值得一提的是该电站机组技术供水主用水源取至本机蜗壳，对应上游库区中层水层，其温度基本恒定。
如前所述，若导瓦温度上升原因为大轴偏心运行、电磁不平衡力、水力不平衡力、振动摆度超限等，三部轴承瓦温均会有不同程度的上升。
托口水电厂3号机组振摆超标处理
反映出来。净摆度、相对摆度和最大折弯度可以反 映轴线倾斜度、倾斜方向、弯曲情况。
( 5 ) 通过盘车数据表（见 表 1，此表仅记录分 析 + " 方向百分表数据）可以算出全摆度、净摆 度 、相对摆度和最大折弯度，然后根据轴线检查标 准分析出哪段轴线不满足要求。
( 1 ) 上导、水导轴承已对称抱4 块 瓦 （；
± " 方 向 ），每块瓦按单边间隙不大于0.05 mm调
好 （抱瓦时百分表监视大轴的位移情况）。 ( 2 ) 在上导轴领、镜板、水导轴领、水发联
法兰测点处按圆周的逆时针方向划线八等分，并对 测点进行顺序编号。
( 3 ) 根据盘车得到上导轴领、镜板、水导轴 •51 •
小 水 电 2 0 1 7 年 第 6 期 （总 第 1 9 8 期 ）
运行与维护

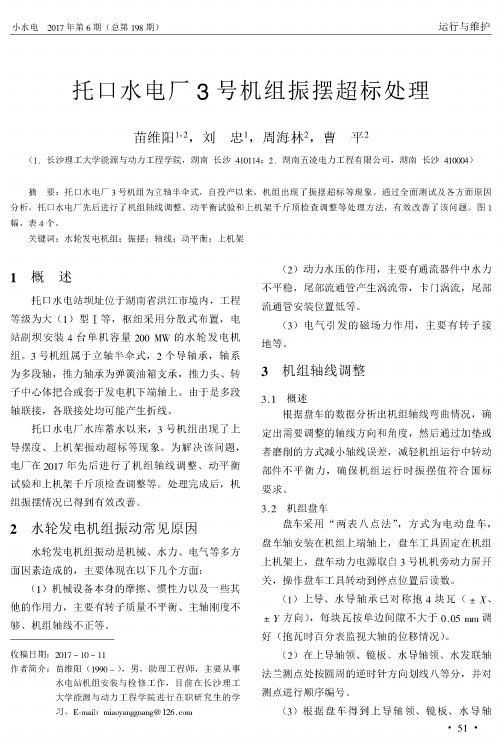

托口水电厂3 号机组振摆超标处理
